电缆敷设及接线作业指导书(标准版)

电缆敷设施工作业指导书编号：一、施工工艺流程图二、各工序施工方法及要求1、施工准备（1）技术材料准备：参与施工的人员必须先熟悉电缆平面布置图，电缆清册有关图纸资料及施工工艺，由工程部技术人员对其进行技术培训及技术安全交底，质检员组织考试，成绩合格后方可上岗。

所有材料规格型号及电压等级应符合设计要求并有产品合格证；每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期；电缆外观完好无损，铝装无锈蚀，无机械损伤，无明显皱折和扭曲现象。

其他附属材料：电缆盖板、电缆标示极、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包有、黑包布等均应符合要求。

（2）人员准备：由电缆公司工程部主任分配任务给施工班组，每一施工班组由技术员、质检员各1名及熟练技工、辅工若干人组成（人数根据工程量大小而定）。

（3(4)施工前现场清理及检查作业条件：清理施工现场建筑杂物，平整好施工机械（电缆放线架）布置场地。

检查预留孔洞、预埋件符合设计要求，预埋件安装牢固，强度合格。

检查电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水电缆沿线模板等设施拆除完毕。

检查场地清理干净、道路畅通，沟盖板齐放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求；电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕，并检验合格。

2、电缆敷设的准备工作（1）、施工前应对电缆进行详细检查规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油现象。

（2）、电缆敷设前进行绝缘摇测或耐压试验。

1）、3～10kV电缆应事先做耐压和泄漏试验，试验标准应符合国家和当地供电部门规定，必要时敷设前仍需用2500V摇表测量绝缘电阻是否合格。

2）、低绝缘电缆，测试不合格者。

应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。

检查方法是：将芯线绝缘纸剥下一块，用火点着，如发出叭叭声，即电缆已受潮。

3）、电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。

2.工程〔系统和设备〕概况与工程量将该作业指导书所涉与的工程项目〔系统或设备〕概况作一简介，必要时可用简图表达，工程名称、规模。

1.1工程概况(系统和设备)1.2主要工作量〔X围和具体工作量等〕工程量应统计定额计算依据的总量〔吨、米等〕，如项目较多，可列出工程量一览表，根据设计图纸详细列出所要材料和设备的规格型3.编制依据⑴国家法律法规性文件⑵业主制定的质量目标和合同承诺⑶已批准的施工图和设计变更与设备出厂的技术文件。

⑷已批准的施工组织总设计和专业设计。

⑸合同规定采用的规程规X等。

⑹工程施工装备和现场条件。

⑺类似工程的施工经验、专题报告等可作为参考资料。

⑻所有依据的文件必须是体系内的有效文件。

⑼依据中要注明依据文件的名称、文号或编码等。

列出与防雷接地系统相关的技术、质量、安环的规程、规X、标准与设计图纸，厂家图纸,变更等。

例:3．作业前必须具备的条件和应做的准备条件：是指作业前对技术、人员、机具、设备材料、场地道路和与该作业相关的专业和作业等各方面的要求。

准备：是实施者在正式实施前应做的工作,它包括技术、人员、机具、安全器具、设备材料、场地道路等的准备和与其它系统设备的隔离、防护以与成品保护等。

⑴技术准备它包括技术交底X围、图纸资料准备、人员培训等。

⑵作业人员它是作业准备的主要要素，是指对作业人员的配置与必需的〔或法定的〕资格 (如检验、试验人员、特殊作业人员等)的要求和作业人员职责分工和权限的具体规定和说明。

⑶作业工机具它是作业准备的主要要素，是指作业应根据工程需要,选定适宜的施工机具和仪器仪表,其规格与精度应能满足国家计量传递标准和生产效率、产品质量标准与工艺的要求。

⑷材料和设备施工必须的主材、消耗性材料等和设备的准备和要求⑸安全器具施工必备的安全工器具⑹工序交接说明该作业前其它作业工序应具备的条件、系统隔离和与其它专业的分工等。

例：3.1技术准备电缆敷设、接线施工所需要的图纸会审完毕，会审提出问题已解决；作业指导书编制完毕；制定技术和安全措施，并交底双方签字3.1.1电缆施工图与电缆敷设清册是电缆施工的重要依据，因此也是准备阶段技术人员的重要工作。

电缆敷设工程作业指导书
1、介绍
电缆敷设工程是由电缆安装、电缆缆检、电缆测试等组成，是安装电
缆的专业工程，在建筑结构、电力系统等结构和设施中，电缆经过敷设在
指定的位置，将需要传送的信号或电能信号传送到指定的终端，以实现发电、配电、控制、调度等功能。

2、敷设前准备
2.1钢丝型电缆敷设前先必须检查电缆外观，看是否有外部破损痕迹，焊接处是否正确，电缆的颜色、型号、规格、尺寸等是否符合要求，并要
求进行真空凝结试验，以确保其质量符合要求。

2.2敷设前，应该先准备好电缆的敷设材料，包括电缆槽、路线标志、支架、支架配件和工具等。

2.3检查好敷设工程所使用的电缆、槽等设备及配套设施。

3、电缆敷设作业
3.1须在规定的敷设路线上，将电缆按安装图纸要求和电缆施工技术
规程的敷设规定安装在指定的位置，并检查电缆的安装情况，如果电缆需
要穿插，则须将电缆穿插于不同器件。

3.2电缆敷设时，须按要求将电缆安装在支架上，相邻电缆之间的间
隙不能过小，一般不低于电缆直径的2倍以上，以防止产生电磁影响。

电缆敷设作业指导书(新版本)。

GB -2010《建筑电气设计规范》GB -2015《建筑工程施工质量验收规范》GB -2013《电力工程施工与质量验收规范》GB -2015《电力工程施工安全标准》GB/T -2016《风电场电气工程施工及验收规范》16-2016《建筑工程施工现场安全技术规程》63-2016《建筑施工质量验收规范》三、作业流程1.电缆敷设1.1 敷设前的准备工作1.1.1 确认敷设路线，绘制敷设图纸，制定敷设计划。

1.1.2 按照设计图纸要求，清理敷设路线，确保路线畅通无阻。

1.1.3 检查敷设路线附近的设备、管线等，做好保护措施。

1.2 敷设过程1.2.1 确认电缆型号、规格、长度等参数，检查电缆表面是否有损坏、破损等情况。

1.2.2 按照设计要求进行电缆敷设，注意电缆的弯曲半径，不得小于电缆规定的最小弯曲半径。

1.2.3 在电缆敷设过程中，应注意电缆的保护，避免电缆受到机械损伤、化学腐蚀等影响。

1.3 敷设后的工作1.3.1 检查电缆敷设质量，确认电缆敷设是否符合设计要求。

1.3.2 进行电缆接头的制作和接线工作。

2.二次接线2.1 前期准备工作2.1.1 确认接线图纸，制定接线计划。

2.1.2 检查接线设备、工具等，确保完好无损。

2.2 接线过程2.2.1 确认接线点，检查接线端子是否干净、无锈蚀等情况。

2.2.2 按照接线图纸要求进行接线，注意接线的正确性和可靠性。

2.2.3 在接线过程中，应注意接线的保护，避免接线受到机械损伤、化学腐蚀等影响。

2.3 接线后的工作2.3.1 检查接线质量，确认接线是否符合设计要求。

2.3.2 进行接线箱、接线板等设备的安装和调试。

四、工艺流程说明及主要质量控制要点4.1 电缆敷设工艺流程4.1.1 敷设前的准备工作绘制敷设图纸，清理敷设路线，做好保护措施。

确认电缆型号、规格、长度等参数，检查电缆表面是否有损坏、破损等情况。

4.1.2 敷设过程按照设计要求进行电缆敷设，注意电缆的弯曲半径。

电缆敷设作业指导书
一、电缆敷设作业的前期准备
1、检查工地安全情况：要确保电缆敷设作业的施工地点安全，符合
施工规定间断作业，在施工前要做好安全防护措施，及时发现潜在安全问题，提前为施工做好准备。

2、检查施工条件：要确保电缆敷设施工的施工条件良好，首先要了
解工程结构及敷设环境，确定安装位置，然后根据工程实际情况确定施工
要求及施工准备，确定施工方案，并书面登记。

3、准备施工工具：要检查维护工具、设备和电缆的质量，并根据实
际情况准备工具，如果可行，应使用防震装置等进行施工，以减少施工过
程中损坏电缆的可能性。

4、预排电缆：根据施工要求，将电缆经过细节认真安排，将其置于
预定位置，如横放垫好，不弯曲或拉伸，以利于施工。

二、电缆敷设作业的施工过程
1、剪断挖掘：根据实际情况，在电缆敷设路线上确定需要施工区域，然后按规定挖掘沟槽，将其挖掘成指定深度宽度，以便敷设电缆的施工。

2、敷设电缆：将电缆放入沟槽，支撑好，尽量满足施工要求，垫好
底座，检查电缆是否夹紧，确保其质量，然后在沟槽内垫好砂浆或混凝土，剔除杂质。

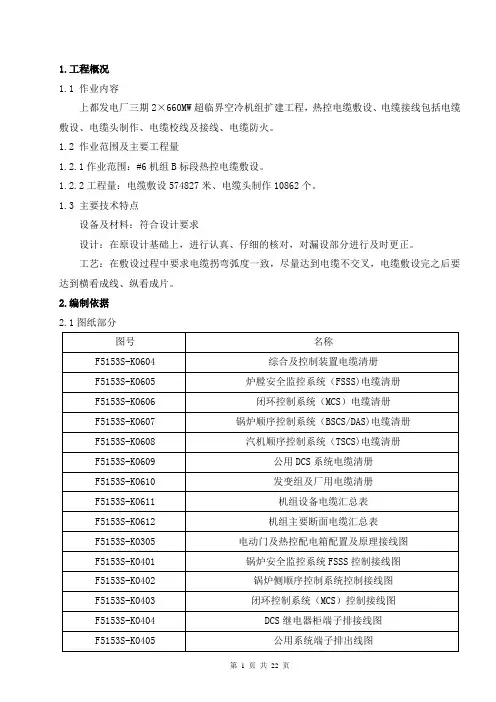

1.工程概况1.1 作业内容上都发电厂三期2×660MW超临界空冷机组扩建工程，热控电缆敷设、电缆接线包括电缆敷设、电缆头制作、电缆校线及接线、电缆防火。

1.2 作业范围及主要工程量1.2.1作业范围：#6机组B标段热控电缆敷设。

1.2.2工程量：电缆敷设574827米、电缆头制作10862个。

1.3 主要技术特点设备及材料：符合设计要求设计：在原设计基础上，进行认真、仔细的核对，对漏设部分进行及时更正。

工艺：在敷设过程中要求电缆拐弯弧度一致，尽量达到电缆不交叉，电缆敷设完之后要达到横看成线、纵看成片。

2.编制依据2.1图纸部分2.2 质量验收标准和已批准的相关质量文件2.2.1 《火电施工质量检验及评定标准》热工仪表及控制装置篇2.2.2 《质量验评项目划分表及质量控制点》2.2.3 《工程质量控制程序》2.2.4 《工程质量计划》2.2.5《自动化仪表工程施工及验收规范》2.2.6《电力建设施工及验收技术规范》热工仪表及控制装置篇2.2.7《自动化仪表安装工程质量检验评定标准》2.3 安全健康和环境管理的标准及已批准的相关文件2.3.1《电力建设安全工作规范》第1部分：火力发电厂2.3.2《安全生产法及相关法规》3.作业准备3.1 作业主要责任人、职责及应具备的条件3.1.1作业主要负责人：专业公司经理、专责工程师、技术员、班长、专职安全员、专职质量员、专职材料员3.1.1.1 专业公司经理的职责专业公司经理是本工地安全施工的第一责任者，对本公司的安全施工负直接领导责任。

贯彻执行上级有关安全健康与环境保护的措施与规定，组织编制本专业公司安全健康与环境保护措施，经批准后组织实施。

在计划、布置、检查、总结、评比施工任务的同时，把安全工作贯穿到每个施工环节，做到安全工作经常化、制度化、具体化，每月至少检查、总结一次安全工作，及时采取措施，在确保安全的前提下组织施工。

负责组织对跨班组重要施工项目开工前的安全文明施工条件进行检查、落实并签证确认。

热控电缆敷设及二次接线作业指导书热控电缆是一种具有防火性能的电缆，主要应用于防火、温控等方面。

在敷设及二次接线作业过程中，应严格按照相关规定和要求进行，确保施工质量和作业安全。

下面是热控电缆敷设及二次接线作业指导书：一、敷设前准备工作1. 查看施工图：在施工前应仔细查看施工图纸，了解敷设位置、长度和弯曲要求等。

2. 准备材料和工具：根据工程需要准备好热控电缆、电缆接头、电缆支架、固定焊盘、电动工具、手动工具等。

3. 施工现场清理：防止作业过程中产生的灰尘和杂物影响电缆的使用效果，需将施工现场进行清理处理。

二、敷设过程1. 热控电缆敷设：(1) 按照设计要求和标准，在敷设前需保证电缆的弯曲半径，避免出现过弯、过紧的情况，应尽量采用直线敷设，或者按照 B 型卷绕方式弯曲敷设。

(2) 电缆的敷设应该与其他电缆及管件之间有足够的间隔，同时应注意电缆与其他建筑装修材料的接触，避免电缆被切割或磨损。

(3) 热控电缆的敷设可以采用配重固定的方式，将其悬挂于建筑物的悬挑梁上，或者将其安装在电缆桥架上。

(4) 注意电缆的支架采用不锈钢扣板、橡胶架等材料，支架的高度和间距应根据电缆的直径和长度以及敷设的地形和环境来确定，确保支架的牢固性和稳定性。

2. 热控电缆的二次接线：(1) 根据设计要求，在电缆的末端位置上进行电缆接头焊接，将电缆接头固定在焊盘上。

(2) 电缆的焊接过程必须要在无人进入的区域内进行，焊接操作人员必须戴好防护手套、防护服等防护措施。

(3) 将接头焊接完成后，进行检测，检测电压和电流是否正常，根据检测结果对接头进行调整。

(4) 在接线的末端要加装防护装置，防止重物压碎和机械磨损等情况。

三、安全注意事项1. 作业人员必须懂得使用和维护工具，能够识别和规避危险。

2. 在进行电缆敷设时，必须注意电缆与其他建筑装修材料之间的接触，避免电缆被切割或磨损。

3. 电缆接头的焊接过程必须要在无人进入的区域内进行。

4. 作业人员要时刻保持注意力高度集中，密切关注周围环境动向，确保施工过程中的人员安全。

电缆敷设施工作业指导书一、前言本指导书旨在为电缆敷设工作提供具有实际操作性的指导，以确保电缆敷设质量和工期符合合同要求。

在实际工作中，应根据具体情况和要求制定实施方案。

二、电缆敷设前准备工作1. 确定敷设路线及长度2. 审阅敷设前的设计图纸，了解电缆型号、规格、敷设深度、敷设方式等相关信息3. 检查敷设路线和敷设区域内的地面、建筑物、设备、管线情况，确认没有影响敷设的障碍物三、敷设工作流程1. 按照敷设图纸要求进行定位和测量2. 进行开挖工作，确保电缆敷设区域平整，避免电缆受到外部压力影响3. 进行电缆敷设，根据敷设图纸要求选择合适的敷设方式和工具4. 进行电缆接头制作和跨越工作，确保接头质量符合要求5. 进行敷设检查，并进行必要的清洁、维护和修复四、安全注意事项1. 电缆敷设过程中，要注意施工现场的安全，特别注意电缆敷设区域的跨越设置及其他工作区域的保护2. 严格执行操作规程，不得擅自改变电缆的敷设方案和路线3. 检查施工设备和安全防护措施是否符合要求，特别是工具的选择、使用和安装4. 施工过程中禁止离岗，特别是在高空或高风险环境中5. 准确记录施工过程中的关键数据，并及时上报施工单位五、质量验收1. 经过施工人员的验收，确认电缆敷设工作符合合同要求2. 进行安全验收，确保电缆敷设区域的安全指标达到要求3. 向验收部门提交验收报告，完成对电缆敷设工作过程的记录六、施工质量控制1. 根据电缆敷设要求进行现场监督和巡检2. 确保施工过程符合质量标准，并将关键数据及时上报3. 进行自检和互检，并制定修正措施七、施工工期控制1. 根据实际情况制定合理的施工计划和施工进度表2. 进行现场管理，严格按照计划执行3. 保证施工质量的前提下尽量缩短施工时间八、最后总结电缆敷设工作是一项较为复杂的工作，需要严格按照相关规定进行操作以及加强对施工安全的保障。

在工作中，要高度重视质量、安全和工期控制，始终保持高度的工作责任感和工作效率，确保达到预期的施工效果及质量标准。

电缆敷设作业指导书1 适用范围本指导书适用于新建和检修中的高低压电力电缆敷设作业。

2 编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）。

2.2《高速铁路电力管理规则》（铁总运[2015]49号）2.3《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.4《铁路电力设备安装标准》（80）铁机字1817号第三版。

2.5《铁路电力设计规范》（TB10008-2007）2.6《杭州供电段高速铁路电力设备检修管理细则》。

2.7《杭州供电段普速铁路电力设备检修管理细则》。

3安全风险提示3.1风险识别3.1.1敷设过程中存在触电伤害。

3.1.2敷设过程中存在车辆伤害。

3.1.3敷设过程中存在滑跌伤害。

3.1.4敷设过程中存在蛇犬伤害。

3.2管控措施3.2.1必须执行“三戴二穿”制度，合理安排作业人员，作业人员明确所分担的作业任务和作业安全事项。

3.2.2具备必要的电气知识和业务技能，并根据工作性质，熟悉本规程的相关部分，经考试合格并取得相关资质。

3.2.3高压设备发生接地时，室内不准接近故障点4米以内，室外不准接近故障点8米以内。

3.2.4在快速列车开行区段内进行敷设作业，必须到行车室驻站，并设置防护人员。

3.2.5具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。

3.2.6毒蛇咬伤后，不要惊慌、奔跑、饮酒，以免加速蛇毒在人体内扩散，应迅速从伤口上端向下方反复挤出毒液，伤口用布带扎紧，将伤肢固定，避免活动，以减少毒液吸收。

3.2.7犬咬伤后应立即用浓肥皂水冲洗伤口，同时用挤压法自上而下将残留伤口唾液挤出，然后再用碘酒涂搽伤口。

3.2.8雨雪天气，要及时清扫楼梯、工作平台、工作现场的积雪，要扶好、走稳注意安全。

3.2.9新参加工作的人员、实习人员，应经过安全知识教育后，方可随同参加指定的工作，并且不得单独工作。

3.2.10编制施工组织方案、召开审查会，涉及营业线施工，必须与相关单位签订安全协议。

电缆敷设及二次接线作业指导书施工作业指导书编制:审核:批准:1.电缆敷设：电缆敷设前用兆欧表对电缆相间、各相对地（控制低压电力电缆各芯线之间及芯线与屏蔽层之间）等进行有关绝缘测试，绝缘电阻值达到规范要求方可进行敷设；27.5kv高压电缆芯线与屏蔽层绝缘应不小于1000MQ / 2500V；控制电缆应满足芯线与屏蔽层绝缘原应不小1MQ / 500 Vo1）电缆牌归整：根据全所电缆敷设量的情况，将电缆牌逐一分类。

本着先控制屯缆，后电力电缆；先长途，后短途；电缆沟内先下后上逐层排列的原则。

2）敷设前确认电缆走向，电缆型号是否正确，在电缆的两端挂好电缆牌。

依次进行所有的电缆敷设，敷设方法相同，并实现无交叉电缆敷设。

3）电缆敷设后，不应形成相互交叉；敷设后的电缆排列整齐。

电力电缆和控制电缆不应排列在同一层支架上；各类电缆在电缆支架上分层排列，由下而上控制电缆、照明电缆、低压电力电缆、高压电力电缆；电缆在普通支架上配置, 不宜超过一层；在桥架上配置，控制电缆不超过三层，交流三芯电缆不超过二层；电缆可紧密排列。

低压及控制电缆在电缆沟及桥架内采用黒绑线绑扎固定, 单芯高压电缆在电缆沟及桥架内严禁用黑绑线绑扎，应使用电缆绑扎带固定, 所有电缆在进出电缆沟、拐弯处采用刚性固定，高压单芯电缆采用成品铝合金固定夹具固定固定。

低压控制及电力电缆采用-40*4铝排自加工线卡固定。

4）电缆敷设时，其弯曲半径应满足《铁路电力牵引供电施工规范》耍求。

（如:表一：电缆允许弯曲半径与电缆直径的倍值当现场环境温度较低时，应根据《规范》要求将电缆预热加温加热后的电缆应尽快施工，工期不紧时，此条件下应暂缓施工。

◊直埋电缆深度应保证电缆表而距地面不小于800mm。

进入建筑物或接近引出处可以浅埋，但应采取保护措施。

电缆最低允许敷设温度应符合'表二'规定。

表二：电缆最低允许敷设温度（°C）6）电缆之间、电缆与管道、道路、建筑物等之间平行和交叉吋的最小距离应符合'表三'规定。

海油发展油建公司操作文件版本C电缆敷设、接线、校线作业指导书修改1编号OCEC-WI-E发布日期：2013年09月01日第1页，共8页1目的和适用范围1.1本作业指导书的目的是保证安全生产，保障作业人员的健康，保证工程质量。

1.2本作业指导书适用于施工作业时进行电缆铺设、接线和校线安装工作。

2引用标准2.1国家标准（GB50168-2006）2.2船舶电缆敷设工艺2.3行业标准3术语和定义3.1绝缘电阻：所谓绝缘电阻就是指加于试品上的直流电压与流过试品的泄漏电流之比。

4工作内容4.1施工条件4.1.1设计施工图纸和有关技术文件已齐全；4.1.2施工图纸已经过会审;4.1.3施工现场已具备电仪安装的施工条件。

4.2施工准备4.2.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证4.2.2每条电缆外皮上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆外皮应完好无损。

4.2.3电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。

电缆外皮及绝缘层无老化及裂纹。

4.2.4电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。

4.3电缆敷设4.3.1电缆敷设前进行绝缘测试。

4.3.1.11kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ，600v 电缆以下用500v摇表，250v电缆以下电缆用250v摇表（主要为仪表电缆）。

4.3.1.23～10kV电缆敷设前用2.5kV摇表测量绝缘电阻是否合格。

4.3.1.3电缆测试完毕，电缆应用橡皮包布密封后再用黑色包布包好或热缩密封套密封。

4.3.2电缆的搬运及支架架设4.3.2.1电缆短距离搬运，一般采用滚动电缆轴的方法。

滚动时应按电缆轴上箭头指示方向滚动。

如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松弛支架焊接连接时应牢固，不应有显著变形。

4.3.2.2电缆长距离搬运，应用运输车，运送时不能伤坏电缆轴内电缆。

电缆线路施工作业指导书第一节作业条件1.1 与电缆线路安装有关的建筑工程的施工应符合电气装置安装工程，电缆线路施工及验收规范有关规定。

1.2 电缆敷设前，应对电缆进行外观检查及绝缘电阻试验。

1KV及以下电缆用1KV摇表测试1KV以上电缆用2500V摇表测试6KV以上电缆并应做直流耐压测验和直流泄漏电流的测量。

所有试验均要做好记录。

1.3 直埋电缆在敷设前应准备好砖、砂及标桩。

1.4 施工前应做好工具及施工用料的准备工作，同时准备好电缆标志牌。

1.5 电缆型号、规格均应与设计资料核对无误，电缆不得有扭绞、损伤及渗漏油现象。

1.6 电缆线路两端连接的电气设备（或接线箱盒）应安装完毕或已就位，敷设电缆的管道应无堵塞。

1.7 室外电缆沟敷设时，在电缆敷设前应进行清理，并且根据设计规定的地平标高对电缆沟的深度进行测量，以免回填土后产生电缆埋设过深或过浅现象。

1.8 电缆敷设前，应对不列项目进行复查：1支架应齐全，油漆完整；2、电缆型号、电压、规格应符合设计；3、电缆绝缘良好，当对油浸纸绝缘电缆的密封有怀疑时，应进行潮湿判断；直埋电缆经直流耐压试验合格，充油电缆的油样应试验合格。

4、充油电缆的油压不宜低于0.15MPa。

第二节操作工艺本工艺依据《电气装置安装工程电缆线路施工及验收规范》制定，并按此规范进行施工及验收。

2.1 电缆敷设时，不应破坏电缆沟和遂道的防水层。

2.2 在三相四线制系统中使用的电力电缆不应采用三芯电缆另加一根单芯电缆或导线，以电缆金属护套等作中性线等方式。

在三相系统中，不得将三芯电缆中的一芯接地运行。

2.3 并联运行的电力电缆，长度应相等。

2.4 电缆敷设时，在电缆终端头与电缆接头附近可留有备用长度。

直埋电缆尚应在全长上留出少量裕度，并作波浪形敷设。

2.5 电缆各支持点间的距离应按设计规定或规范施工。

2.6 电缆敷设的弯曲半径应符合规范要求。

2.7 油浸纸绝缘电力电缆的敷设应符合规定要求。

电缆线路安装作业指导书2.主要机具2.1机械设备：慢速转扬机、敷设电缆用支架及轴管、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。

2.2工具：钢锯、手锤、板手、电气焊工具、电工工具，对讲机、手持扩音喇叭。

2.3测量、检测和试验设备：摇表、皮尺、钢卷尺、钳形表、温度计。

3.成品保护3.1卸车时，电缆盘严禁往下推摔。

3.2直埋电缆敷设完毕应及时办理隐蔽工程验收手续，合格后立即进行铺沙盖砖，以防电缆损坏。

3.3沿沟电缆敷设完毕，及时清除杂物盖好盖板必要时将盖板缝密封。

3.4沿桥架或托盘敷设电缆，宜在管道及空调工程基本施工完毕后进行，防止其他专业施工时损伤电缆。

3.5电缆在支架转角处或进箱、柜遇尖角处，加垫绝缘护套层。

4.环保安全措施4.1用兆欧表测定绝缘电阻，应防止有人触及正在测定中的线路或设备。

测定容性或感性设备、材料后，必须放电；雷电时禁止测线路的绝缘。

4.2车运输电缆时，电缆应尽量放在车头前方，并用钢丝绳固定，跟车人员必须站在电缆后面；人力滚运电缆时，推轴人员不得站在电缆前方，两则人员所站位置不得超过缆轴中心；电缆上、下坡时，应采用在电缆轴中心孔穿铁管，在铁管上拴绳拉放的方法，平稳、缓慢进行；4.3敷设电缆时，看轴人员不得站在电缆轴前方，处于拐角的人员，必须站在电缆弯曲弧的外侧；人力拉引电缆时，力量要均匀，速度应平稳，不得猛拉猛跑；穿管处的人员送电缆时手不可离管口太近；迎电缆时，眼及身体严禁直对管口。

4.4固体废弃物（电缆短头、电缆外皮、填充物）集中堆放，按现场规定处理。

电缆线路安装作业指导书（2）一、前期准备工作1. 组织人员：确定所需的安装人员，包括项目经理、工程师和技术人员等，确保他们具备相关的技术知识和经验。

2. 准备工具和设备：准备好所需的工具和设备，包括电缆切割工具、钢丝钳、螺丝刀、尺子、电缆连接器、电缆标签等，确保可以顺利进行安装。

3. 确定安装位置：根据项目需求，确定电缆线路的安装位置和路径，并绘制好线路图纸，方便施工人员进行安装。

电线电缆作业指导书（一）引言概述：电线电缆作业指导书（一）是为了规范电线电缆作业流程，确保施工人员的安全与施工质量而编写的。

本指导书将分为五个大点进行阐述，并对每个大点提供详细的小点内容，以帮助施工人员更好地进行电线电缆作业。

一、安全操作1.1 检查施工区域的环境和设备安全1.2 使用个人防护装备1.3 遵守绝缘规定和警告标志1.4 防止电线电缆的过热和短路1.5 对火灾、意外事故和紧急情况的处理二、材料准备2.1 寻找适合的电线电缆材料2.2 验收材料质量和完整性2.3 准备必需的工具和设备2.4 制定材料使用计划2.5 进行材料预处理和准备工作三、电线电缆敷设3.1 规划电线电缆敷设路线3.2 清理敷设区域3.3 安装支架和吊夹3.4 进行电线电缆的敷设和定位3.5 固定和连接电线电缆四、电线电缆连接和接地4.1 检查连接端子和插座的质量4.2 进行电线电缆的剥皮和绝缘处理4.3 连接电线电缆到端子和插座4.4 进行接地操作4.5 测试连接和接地的可靠性五、施工记录和清理5.1 记录施工过程和操作细节5.2 填写相关的施工报告5.3 整理施工区域和清理工具和设备5.4 检查施工质量和安全问题5.5 提交施工记录和报告总结：本指导书的内容涵盖了电线电缆作业的关键步骤和注意事项。

施工人员在进行电线电缆作业时，应严格按照指导书的要求进行操作，确保施工过程的安全和质量。

此外，施工人员还应认真记录施工过程，及时清理工作区域，以便及时发现和解决存在的问题。

通过遵循本指导书的规范，可以提高电线电缆作业的效率和可靠性，减少事故的发生，并保证施工质量的达标。

安徽电力建设第二工程公司作业指导书版本号：2.0 状态：执行编号：XMF001-AZD2-DY012山鹰纸业造纸污泥及浆渣焚烧发电项目(1×65MW)机组工程控制电缆接线作业指导书编制：日期审核：日期工程：日期质保：日期安环：日期批准：日期生效日期：安徽电力建设第二工程公司作业指导书编号：XMF001-AZD2-DY012版本号：2.0状态：执行目录1.编制目的2.适用范围3.编制依据4.作业项目概述5.作业准备6.作业条件7.作业顺序8.作业方法9.本作业涉及的强制性条文标准号10.工艺质量及计量要求11.安全管理、文明施工及环境保护12.附录文件修改记录：版本号修改说明修改人审核人批准人1编制目的：规范山鹰纸业造纸污泥及浆渣焚烧发电项目(1×65MW)机组电仪专业的控制电缆接线施工，提高作业人员的电缆接线工艺质量。

保障施工人员的安全与健康，保护环境。

2适用范围：本作业指导书适用于山鹰纸业造纸污泥及浆渣焚烧发电项目(1×65MW)机组中电仪专业所有单位工程中控制电缆接线。

3编制依据：3.1《电气装置安装工程电缆线路施工及验收规范》（GB50186-2006）3.2《电气装置安装工程质量检验及评定标准》（DL/T5161.1～17-2002版）3.3《电力建设施工质量验收及评价规程》（热工仪表及控制装置篇）（DL/T5210.4-2009）3.4《电力建设施工及验收技术规范》（热工自动化）（DL/T5190.5-2004）（第1部分：火力发电厂）（电力行业标准DL5009.1-2002）3.5《电力建设安全工作规程》3.6《电力建设安全健康与环境管理工作规定》(国电公司2002-01-21)3.7山鹰纸业造纸污泥及浆渣焚烧发电项目电仪专业施工组织设计3.8安徽电力设计院的施工图纸4作业项目概述：本作业主要包括集控室、电子间的盘柜接线，电气二次接线，#6锅炉、#7锅炉、#5机以及外围系统的就地电缆接线。

电缆敷设及接线作业指导书
序号人力单位数量备注1电缆安装班长人22安全员人13质检员人14技术员人25电缆安装工人人50 3.2机具配备序号机具名称单位数量备注1电脑（配打印机）台12胶头印字机台13电缆打牌机台24剥线钳把255斜口钳把256十字螺丝刀台257一字螺丝刀块258尖嘴钳把259锯工只510剪刀把811电缆敷设架把712电缆线鼻钳把10 3.3 作业条件 3.3.1 施工前相关图纸资料会审完毕。

3.3.2电缆敷设所需具备的条件： 3.3.2.1热控电缆到货齐全、能够满足施工的需要。

3.3.2.2所有的电缆主通道已经沟通，桥架安装基本结束。

3.3.2.3电缆敷设路径处光线充足，无杂物。

3.3.2.4电缆清册经过整理归类，并制作出电缆牌。

3.3.2.5电缆敷设人员已到位，敷设用消材已到货。
