高压电缆敷设和电缆头制作标准化作业指导书.docx

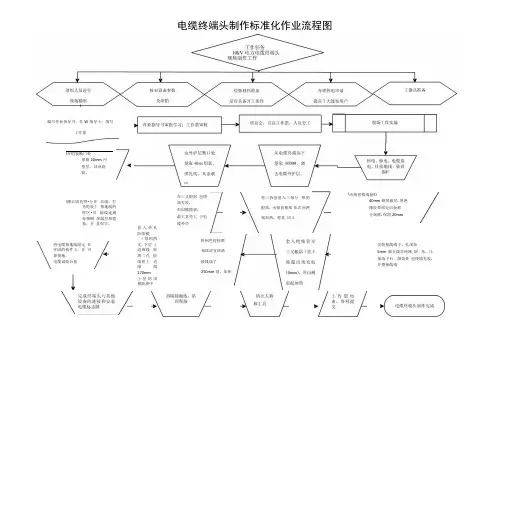

电缆终端头制作标准化作业流程图编写作业指导书、作W指导卡：填写工作票\在铠装断口处保留20mm内垫层、其余剥除。

将电缆接地线固定在牢固的构件上，并可靠接地。

电缆试验合格\播去填充物•分开芯线，打光铠装上接地线的焊区•川地线连通每相铜屏敲层和铠装，并且焊牢。

套入单孔防雨裙,（每相两支，下层上边缘线距离三孔防雨袒上边缘线170mm .上层防雨裙距离中在三义根部包绕填充胶.形似橄榄状.最大直径大于电缆外径将三拆套套入三相分相的根部，由指套根部依次向两端加热，将其田4\由指套指端量取40mm钢屏蔽层.用绝缘胶带固定后余部分剥除.保留20mm将相色管按照相续放宜距离接线端子250mm处，加热安装接线端子，孔深加5mm剥去线芯绝缘,倒角。

压接端子后，倒角处包绕填充胶.并搭接线端编号：0115010610kV蘑哈线兄弟矿业线路接引作业指导书编写:审核:批准:工作负责人:作业日期2011年12月29日至2011年12月29日扎兰屯岭东电力建设有限责任公司1.1本指导书适用于扎兰屯岭东电力建设有限责任公司蘑哈线兄弟矿业 线路接引作业。

1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格 式、流程、原则不变。

2、引用文件2.1国家电网公司《电力安全工作规程（电力线路部分）》 2.2 GB 50168-1991电气安装工程，电缆线路施工验收规范 2. 3 JB/T8144. 3-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求电缆接头 2.4 JB/T8144. 1-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求总则 2.5JB/T8144. 2-1995额定电压26/35KV 及以下电力电缆附件基本 技术要求电缆终端头 2.6GB12706. 1-2002额定电压35KV 及以下铜芯，铝芯塑料绝缘， 电力电缆第一部分：一般规定 2.7GB12706. 2-2002额定电压35KV 及以下铜芯、铝芯塑料绝缘电 力电缆第二部分：聚氯乙烯绝缘电力电缆2. 8 GB12706. 3-2002额定电压35KV 及以下铜芯、铝芯塑料绝缘， 电力电缆第三部分：交联聚乙烯绝缘电力电缆 2.9国家电网公司《电力电缆线路运行规程》1. 范3、人员分工4、材料5.工器具6、风险分析及防范措施7、开工8.作业内容10.验收记录12.作业指导书执行情况评估评估项符合项可操作性整改意见。

1．编制依据1.1 中国水电顾问集团西北勘测设计研究院设计的图纸。

1.2《电气装置安装工程质量检验及评定规程》DL/T5161.1-20021.3《电气装置安装工程电缆线路施工及验收规范》GB50168－20061.4《电力建设安全工作规程》第1部分：火力发电厂（DL5009.1－2002）1.5《电力建设安全与环境管理工作规定》（2002）1.6《职业安全健康管理体系文件》[B]2．概述：全厂高压电缆均采用交联聚乙烯绝缘聚氯乙烯护套钢带铠装铝芯电力电缆，主要规格有3×240、1×240两种。

全厂高压电缆头共有 76 个，制作全部采用交联热缩方式制作。

3．主要工程量5.作业方案一、方案设计：核对电缆型号、规格、电压等级后将电缆整理入柜。

所有电缆弯曲半径一致，绑扎方向一致，绑扎间距相同。

根据高压电缆头制作要求依次对电缆头进行剥除保护层、弯制芯线、套装绝缘管、压接接线端子、电缆绝缘测量、电缆头与母线压接、接受验收。

二、施工工序流程图首先根据电缆敷设清单所列电缆型号、规格，找出电缆盘并将电缆运送到指定地点。

按电缆敷设清单将事先写好的标示牌固定在离电缆头10cm-20cm处，用透明胶带密封牢固。

由事先熟悉路径的电缆工一名牵引电缆头沿敷设路线敷设电缆。

电缆到位后应从电缆的终端往电缆的始端整理固定，敷设一根整理一根，固定应牢固可靠、绑扎方向一致。

三、电缆整理施工工序卡F：工作负责人；E：单项工程师；A：专业工程师；O ：业主代表7.安全与文明施工及环境管理7.1. 安全措施7.1.1 施工前已对施工人员进行安全、技术交底，并保存交底纪录。

7.1.2 施工人员登高作业时，要扎牢安全带。

安全带须挂在上方牢固可靠处。

7.1.3施工现场要做到工完、料尽、场地清。

7.1.4进入现场要正确佩戴安全帽，注意交叉作业，防止高空落物。

7.1.5电缆隧道内施工时，须照明充足，电源电压为36V。

7.1.6施工前对每一位施工人员进行安全、技术交底，并做好记录。

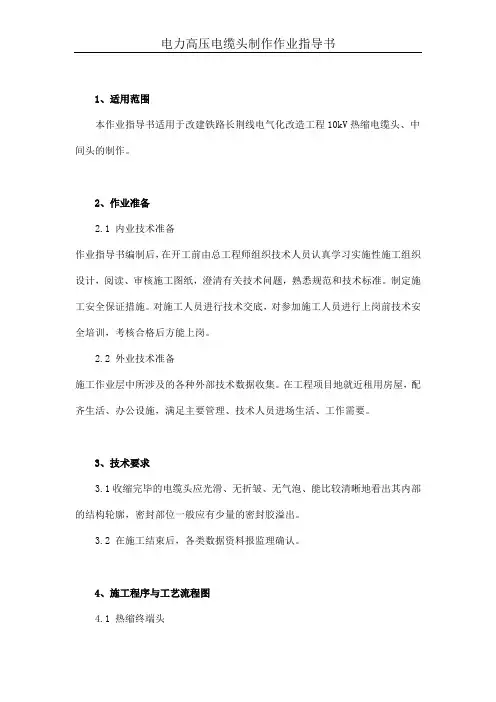

1、适用范围本作业指导书适用于改建铁路长荆线电气化改造工程10kV热缩电缆头、中间头的制作。

2、作业准备2.1 内业技术准备作业指导书编制后，在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施。

对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后方能上岗。

2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。

在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、工作需要。

3、技术要求3.1收缩完毕的电缆头应光滑、无折皱、无气泡、能比较清晰地看出其内部的结构轮廓，密封部位一般应有少量的密封胶溢出。

3.2 在施工结束后，各类数据资料报监理确认。

4、施工程序与工艺流程图4.1 热缩终端头4.2热缩中间头5、电缆头制作操作程序5.1热缩终端头5.1.1固定电缆末端：将电缆末端校直，并将其固定在电缆支架上。

对户外终端由末端量取750mm （户内终端量取550mm），在量取处刻一环形刀痕。

5.1.2剥切电缆：1）顺电缆方向破开塑料护层，然后向两侧分开剥除。

2）在护层口处向上略低于30mm处用铜线绑扎铠装层，作临时绑扎，并锯开钢带（锯口要整齐）。

3）在钢带断口处保留内衬层20mm，其余剥去。

4）摘去填充物，分开线芯。

5.1.3焊接地线：1)预先将编织软铜带一端拆开均分三份，重新编织后分别包绕各相屏蔽层并绑牢后，焊接在铜带上。

将另一编织线用扎线绑牢后和钢铠焊牢。

2)将编织铜带与电缆护套间的一段，按设计尺寸用锡填满编织线与电缆护套间空隙长15-20mm形成防潮段。

5.1.4安装分支指套：1)在三相分叉处和根部包绕填充胶使其外观平整，略呈苹果形，最大直径大于电缆外径约15mm。

2)清洁电缆护套（安装分支指套处）。

3)套进分支指套，使其与芯线根部尽量靠紧，然后用慢火环形由指套根部往两端先向下后向上加热收缩固定，待完全收缩后，端部应有少量胶液挤出。

高压电缆敷设及电缆头制作监理作业指导书审批：编写：管光兵二〇一〇年十月六日目录1.适用范围 (2)2.相关标准及规范 (2)3.施工工艺及监理作业流程 (3)4.强制性条文 (4)5.危险点辨识和控制措施 (4)6.见证点、旁站点的规定 (5)7.监理过程控制 (6)7.1人员配备 (6)7.2工器具配置 (6)7.3技术准备 (6)7.4安全、技术交底 (6)7.5文明施工 (7)7.6常见质量通病及对策 (7)7.7质量控制措施 (8)8.质量检验标准 (10)9.使用表格 (11)1.适用范围本作业指导书适用于10KV-35kV电压等级的高压电缆敷设及电缆头制作作业旁站监理工作。

2.相关标准及规范3.施工工艺及监理作业流程施工流程监理流程图3-1高压电缆敷设及电缆头制作作业施工工艺及监理工作流程图4.强制性条文5.危险点辨识和控制措施目的：监理人员应对本作业的危险点进行预先辨识，了解有可能导致发生事故位置及相应的控制措施，从而在实施监理过程中实施针对性监理，确保安全。

注意：在实际监理过程中，当发现产生新的危险因素时，监理人员应立即在现场口头通知现场负责人，必要时以“监理工程师通知单”形式要求施工方制定预控措施后方可施工。

6.见证点、停工待检点、旁站点的规定7.监理过程控制7.1人员配备7.2工器具配置7.3技术准备7.3.1审查施工组织设计及专项施工方案。

7.3.2熟悉掌握高压电缆敷设及电缆头制作施工作业指导书。

7.3.3熟悉图纸，了解设计意图。

7.3.4 熟悉本工程的监理细则，安全监理细则等监理工作指导文件。

7.3.5熟悉掌握高压电缆敷设及电缆头制作验收规范。

7.3.6核查：供货商及检测单位资质、进场材料、计量器具、施工机具、特殊作业人员是否已报审批并已审核批准。

7.4安全、技术交底7.4.1 监现场监理人员应参加施工项目部对施工人员进行的安全技术交底会，明确设计对本工程的工艺要求、工程施工实施中的难点、应注意事项和质量要求等，并做好记录。

高压电力电缆安装工程作业指导书编码：二○○九年九月批准：日期：技术审核：日期：安监审核：日期：项目部审核：日期：编写：日期：目录1.适用范围 (4)2.编写依据 (4)3.作业流程 (5)4.作业准备 (6)4.1技术资料 (6)4.2施工人员、机具安排 (6)4.3材料、附件 (6)5.作业方法 (7)5.1电缆土建作业 (7)5.2电缆敷设作业 (8)5.3附件安装作业 (10)1.适用范围适用于110kV及以上电力电缆直埋、管道敷设方式工程施工，电缆预制式中间接头（包括直通接头、绝缘接头、分支接头）、终端头、交叉互联箱安装。

2.编写依据表2-1 引用技术标准及规范3．作业流程附件安装作业●构架安装●工作房搭建●附件材料清点●电缆相位核对●中间接头安装●终端头安装●SF6终端气体处理●交叉互联箱安装、测试●护套接地箱安装、测试●避雷器安装●引线连接图3-1 作业流程图4.作业准备4.1 技术资料●建设工程规划许可证●线路走廊规划红线图●施工设计图纸●施工组织设计、施工方案●施工技术交底●设备更动报告单●电缆及附件订货技术文件●电缆附件厂家安装工艺●施工过程报审表4.2 施工人员、机具安排表4-1 人员、机具安排表4.3 材料、附件4.3.1 主要电气材料、附件表4-2 主要电气材料、附件表4.3.2主要耗用材料表4-3主要耗用材料表5.作业方法5.1 电缆土建作业5.1.1 技术要点●严格控制电缆坑、路径、标高，误差不超过设计要求。

●电缆坑施工符合市政要求。

5.1.2 作业记录●开挖马路现场施工记录●地网电阻测量记录●电缆施工现场专项安全质量检查5.1.3 电缆路径现场复核●根据现场环境和设计图纸，对路径和标高进行复测。

●按电缆沿布图复核电缆走向，记录电缆路径所经过的转弯、管道的具体位置。

●根据电缆沿布情况及电缆长度确定电缆中间接头的位置和制作电缆中间接头的工井位置，作好记录。

5.1.4 作业准备●施工前由工作负责人熟悉施工文件，勘查工程现场情况。

高压单芯电缆敷设、终端头制作及安装一、高压单芯电缆敷设：高压单芯电缆敷设时，应给每一根电缆编号并做好相应记录，以确保在安装高压电缆头时不会出错。

在敷设完每一根电缆后，应及时做好电力中断处的防水密封工作，最好用等径的热缩管帽做热缩密封处理，以防止电缆进水或受潮。

高压单芯电缆在电缆沟或空间比较狭小的地方，要保证其弯曲半径大于电缆线径的20倍（R≥20D）。

在高压电缆两端应做相应预留。

二、高压单芯电缆终端头的制作：采用高压交联聚乙烯绝缘电缆冷缩接头技术，用PVC 带绑扎剥开电缆，保留35mm 铜屏蔽，对电缆进行良好电缆头预处理；用恒力弹簧将接地编制线固定在铠装带上，对冷收缩套管安装要保证冷缩终端的有效距离及顶部防水密封；安装冷缩式终端头要保证主绝缘光滑，并分段标识。

电缆头在安装时要防潮，不应在雨天、雾天、大风天做电缆头，施工中要保证手和工具、材料的清洁。

单芯电缆高压电缆多采用一端接地的方式，通过在靠近电缆终端点的地方安装涌流放电器来防止电缆产生过电压。

当穿过轨道的时候，电缆要放在电缆槽或管子里。

电缆头制作完成后应进行电气试验，合格后填写施工技术记录，并请监理工程师进行质量检查、签认。

三、高压电缆、电缆头安装：高压电缆头在制作完成后需静臵3天，等完全凝固后，做电缆耐压试验并记录。

在确定电缆头符合安装要求后，方可安装。

1、安装前需校验每一根电缆，核对电缆编号，确保电缆安装正确。

2、安装2.1高压电缆户外头的安装安装时用棕绳系在高压电缆头最下端热缩套一下，由钢柱或铁塔顶吊至安装位臵，连接电缆终端，然后从底部依次用准备好的非磁性电缆抱箍固定。

并根据所选的电缆屏蔽层和铠装层接地方式（以设计为准），分别固定电缆屏蔽层和铠装层接地端子。

同一钢柱或铁塔上电缆完全连接好后，把多余电缆按相关规定埋设，并埋设相应警示桩。

2.2高压电缆户内头的安装户内头安装前，先拆除电缆头上包裹的防水纸等，具体操作如图所示：步骤如下：1)、将钟型法兰推回。

电缆敷设作业指导书(新版本)。

GB -2010《建筑电气设计规范》GB -2015《建筑工程施工质量验收规范》GB -2013《电力工程施工与质量验收规范》GB -2015《电力工程施工安全标准》GB/T -2016《风电场电气工程施工及验收规范》16-2016《建筑工程施工现场安全技术规程》63-2016《建筑施工质量验收规范》三、作业流程1.电缆敷设1.1 敷设前的准备工作1.1.1 确认敷设路线，绘制敷设图纸，制定敷设计划。

1.1.2 按照设计图纸要求，清理敷设路线，确保路线畅通无阻。

1.1.3 检查敷设路线附近的设备、管线等，做好保护措施。

1.2 敷设过程1.2.1 确认电缆型号、规格、长度等参数，检查电缆表面是否有损坏、破损等情况。

1.2.2 按照设计要求进行电缆敷设，注意电缆的弯曲半径，不得小于电缆规定的最小弯曲半径。

1.2.3 在电缆敷设过程中，应注意电缆的保护，避免电缆受到机械损伤、化学腐蚀等影响。

1.3 敷设后的工作1.3.1 检查电缆敷设质量，确认电缆敷设是否符合设计要求。

1.3.2 进行电缆接头的制作和接线工作。

2.二次接线2.1 前期准备工作2.1.1 确认接线图纸，制定接线计划。

2.1.2 检查接线设备、工具等，确保完好无损。

2.2 接线过程2.2.1 确认接线点，检查接线端子是否干净、无锈蚀等情况。

2.2.2 按照接线图纸要求进行接线，注意接线的正确性和可靠性。

2.2.3 在接线过程中，应注意接线的保护，避免接线受到机械损伤、化学腐蚀等影响。

2.3 接线后的工作2.3.1 检查接线质量，确认接线是否符合设计要求。

2.3.2 进行接线箱、接线板等设备的安装和调试。

四、工艺流程说明及主要质量控制要点4.1 电缆敷设工艺流程4.1.1 敷设前的准备工作绘制敷设图纸，清理敷设路线，做好保护措施。

确认电缆型号、规格、长度等参数，检查电缆表面是否有损坏、破损等情况。

4.1.2 敷设过程按照设计要求进行电缆敷设，注意电缆的弯曲半径。

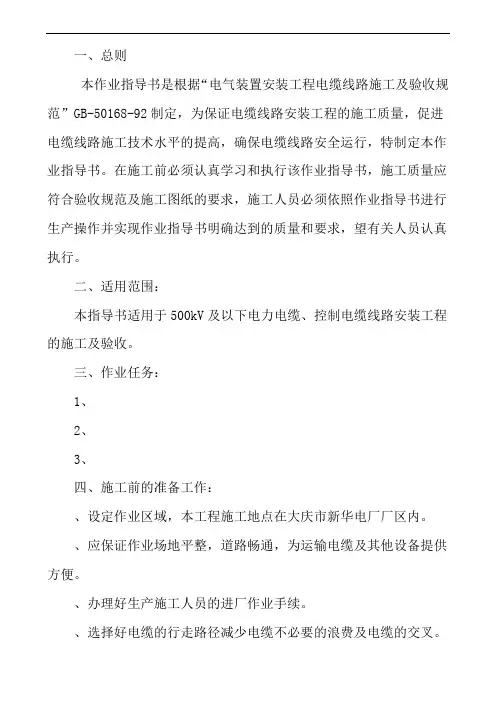

一、总则本作业指导书是根据“电气装置安装工程电缆线路施工及验收规范”GB-50168-92制定，为保证电缆线路安装工程的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，特制定本作业指导书。

在施工前必须认真学习和执行该作业指导书，施工质量应符合验收规范及施工图纸的要求，施工人员必须依照作业指导书进行生产操作并实现作业指导书明确达到的质量和要求，望有关人员认真执行。

二、适用范围：本指导书适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。

三、作业任务：1、2、3、四、施工前的准备工作：、设定作业区域，本工程施工地点在大庆市新华电厂厂区内。

、应保证作业场地平整，道路畅通，为运输电缆及其他设备提供方便。

、办理好生产施工人员的进厂作业手续。

、选择好电缆的行走路径减少电缆不必要的浪费及电缆的交叉。

、制定安全技术措施，对施工人员进行现场技术交底。

、电缆敷设前应对电缆的行走路径和涵洞进行检查，对防碍电缆敷设的地方进行修整。

、与建设单位、工程监理、生产厂家共同对物资进行开箱验收。

五、电缆的运输与保管在运输装卸过程中，不应使电缆及电缆盘受到损伤。

严禁将电缆盘直接由车上推下。

电缆盘不应平放运输、平放贮存。

运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。

滚动时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。

电缆及其附件到达现场后，应按下列要求及时进行检查。

产品的技术文件应齐全。

电缆型号、规格、长度应符合订货要求，附件应齐全；电缆外观不应受损。

电缆封端应严密。

当外观检查有怀疑时，应进行受潮判断或试验。

电缆及其有关材料如不立即安装，应按下列要求贮存：电缆应集中分类存放，并应标明型号、电压、规格、长度。

电缆盘之间应有通道。

地基应坚实，当受条件限制时，盘下应加垫，存放处不得积水。

电缆终端瓷套在贮存时，应有防止受机械损伤的措施电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能和保管要求贮存和保管。

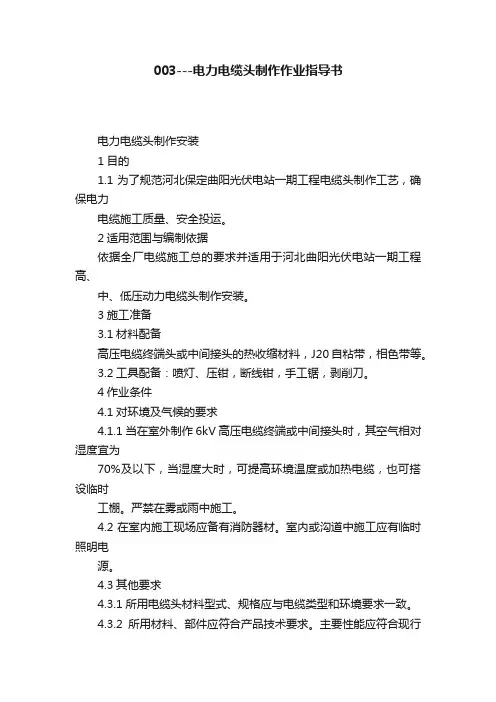

003---电力电缆头制作作业指导书电力电缆头制作安装1目的1.1为了规范河北保定曲阳光伏电站一期工程电缆头制作工艺，确保电力电缆施工质量、安全投运。

2适用范围与编制依据依据全厂电缆施工总的要求并适用于河北曲阳光伏电站一期工程高、中、低压动力电缆头制作安装。

3施工准备3.1材料配备高压电缆终端头或中间接头的热收缩材料，J20自粘带，相色带等。

3.2工具配备：喷灯、压钳，断线钳，手工锯，剥削刀。

4作业条件4.1对环境及气候的要求4.1.1当在室外制作 6kV高压电缆终端或中间接头时，其空气相对湿度宜为70%及以下，当湿度大时，可提高环境温度或加热电缆，也可搭设临时工棚。

严禁在雾或雨中施工。

4.2在室内施工现场应备有消防器材。

室内或沟道中施工应有临时照明电源。

4.3其他要求4.3.1所用电缆头材料型式、规格应与电缆类型和环境要求一致。

4.3.2所用材料、部件应符合产品技术要求。

主要性能应符合现行的规定。

4.3.3电缆绝缘状态良好、无受潮，电气性能试验已完成，并符合标准。

5作业方法及计量要求5.1高压动力电缆头的制作5.1.1首先将电缆留够备用长度，并用电缆卡将电缆整理绑扎好，保证横平竖直，有足够的弯曲半径。

5.1.2根据设备情况按所需尺寸下料，剥外护套。

5.1.3在距外护套50mm处用扎线将钢带紧紧扎牢，剥除其余钢带。

5.1.4保留距外护层20mm处的内护层，其余剥去，并除去填充物。

5.1.5在距内护层断口30mm处剥去屏蔽层，并用软铜线在每相的铜屏蔽层上缠绕两圈，用焊锡焊牢，然后将三根软铜线合并后与钢带焊牢并由下部引出，供接地用。

5.1.6在屏蔽层再留20mm半导电层，其余剥除。

剥半导电层时应注意，不能伤及主绝缘层。

5.1.7用细纱布将电缆头打磨光滑，并用酒精清洗干净，套入应力管，搭盖铜屏蔽层20mm，加热固定。

5.1.8在三叉口处包绕填充胶，并缠绕密实充满。

5.1.9套入三指套，并加热固定。

5.1.10剥除每相芯线绝缘长度为线鼻子孔深加10mm，并将线端主绝缘层剥成铅笔头状，压接线端子。

电缆头制作及安装作业指导书前言电缆头作为用于电气设备连接的重要组件，在电力、机械、交通等领域均有广泛的应用。

为了保障电缆头的质量和使用效果，需要对其制作和安装进行规范化的指导。

本文档旨在为电工、安装工等相关人员提供电缆头制作与安装的操作步骤和注意事项。

电缆头制作电缆头制作包括以下几个步骤：步骤一：清洗电缆及电缆头将电缆和电缆头表面的污物清除干净，以免影响电缆头与电缆的接触质量。

步骤二：剥离电缆绝缘层使用工具（如刨刀、剥皮刀等）将电缆一段绝缘层剥离，露出一定长度的电线。

步骤三：扭合电线将电线进行绞合，形成一个与电缆头接触的“毛茸茸”状。

将电缆头放在电线上方，将电线通过电缆头内部的孔穴，注意电线应全部穿过，缺口不应大于1mm。

然后，将电缆头放在钳子上，旋转钳子，直至电线与电缆头内部相互纠缠，形成紧密的固定。

步骤五：填充绝缘层用绝缘材料，将电缆头内部的孔穴填满，确保电线与外界隔离，杜绝漏电。

步骤六：缩小电缆头将电缆头置于热源中，使绝缘材料熔化，并在电缆头上形成压纹，分别收缩在电线的两端和电线之外部分。

在缩小过程中，应适当加压，确保缩小后的电缆头与电缆线贴合紧密，且不易拉脱。

电缆头的安装步骤一：清理工作在安装前，首先要清除连接位置表面的污垢和氧化物，以避免其影响电气连接的质量。

步骤二：检查电缆头的质量检查电缆头的绝缘材料、填充物等是否符合规定要求，以及电线是否固定在电缆头内，电线与电缆头接触是否良好。

将电缆头插入连接端口，直到与连接器接触良好，但不应过度插入或不够插入。

确保插头的方向与连接器相符，插栓与接口精。

电缆敷设作业指导书1 适用范围本指导书适用于新建和检修中的高低压电力电缆敷设作业。

2 编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）。

2.2《高速铁路电力管理规则》（铁总运[2015]49号）2.3《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.4《铁路电力设备安装标准》（80）铁机字1817号第三版。

2.5《铁路电力设计规范》（TB10008-2007）2.6《杭州供电段高速铁路电力设备检修管理细则》。

2.7《杭州供电段普速铁路电力设备检修管理细则》。

3安全风险提示3.1风险识别3.1.1敷设过程中存在触电伤害。

3.1.2敷设过程中存在车辆伤害。

3.1.3敷设过程中存在滑跌伤害。

3.1.4敷设过程中存在蛇犬伤害。

3.2管控措施3.2.1必须执行“三戴二穿”制度，合理安排作业人员，作业人员明确所分担的作业任务和作业安全事项。

3.2.2具备必要的电气知识和业务技能，并根据工作性质，熟悉本规程的相关部分，经考试合格并取得相关资质。

3.2.3高压设备发生接地时，室内不准接近故障点4米以内，室外不准接近故障点8米以内。

3.2.4在快速列车开行区段内进行敷设作业，必须到行车室驻站，并设置防护人员。

3.2.5具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。

3.2.6毒蛇咬伤后，不要惊慌、奔跑、饮酒，以免加速蛇毒在人体内扩散，应迅速从伤口上端向下方反复挤出毒液，伤口用布带扎紧，将伤肢固定，避免活动，以减少毒液吸收。

3.2.7犬咬伤后应立即用浓肥皂水冲洗伤口，同时用挤压法自上而下将残留伤口唾液挤出，然后再用碘酒涂搽伤口。

3.2.8雨雪天气，要及时清扫楼梯、工作平台、工作现场的积雪，要扶好、走稳注意安全。

3.2.9新参加工作的人员、实习人员，应经过安全知识教育后，方可随同参加指定的工作，并且不得单独工作。

3.2.10编制施工组织方案、召开审查会，涉及营业线施工，必须与相关单位签订安全协议。

电缆线敷设及配接作业指导书1.编写依据和适用范围编写依据电缆线敷设及配接作业指导书系按照电装公司《质量程序》的相关要求，GB50093--2002≤自动化仪表工程施工及验收规范≥进行编制。

适用范围该项作业指导书仅适用唐山佳华220t/a焦炉工程。

2.工程概况和施工要求唐山佳华220t/a焦炉工程仪控系统的电缆线敷设与配接工作量较大，电缆线种类较多，电缆敷设有一定难度。

其敷设路径为控制室→主电缆通道托盘→预埋保护管→外部分线槽→穿线管→配接检测元件。

电缆线的敷设与配接必须严格依据设计图纸的相关内容并结合规程要求认真检查填报电缆线敷设与配接分项工程质量检验平定表.3.施工工艺及电缆线敷设与配接3.1 施工工艺电缆选型→搬运开卷→架线敷设→电线配接3.2 作业准备3.3机具及材料机具:打号机、放线架、热缩风枪、压线钳、铁锯、配线钳、各种规格螺丝刀、尖嘴钳子、电工刀等。

材料：电线电缆、透明胶带、尼龙轧带、标记、端子号、异径管、热缩管、单芯线等。

3.4工艺施工3.4.1 电缆选型依据设计图纸的规格、型号、种类选择所需电缆。

根据电缆卷筒上的标识确认电缆型号，并根据敷设电缆顺序选择卷筒并编号。

电缆规格的选型必须与设计图纸相符合。

3.4.2搬运开卷a 根据电缆穿线表整理所须电缆准备搬运。

ｂ根据开卷顺号，选择电缆卷筒。

ｃ搬运前确认好搬运路线是否顺畅，有无软弱环节，并做好加强措施。

ｄ使用吊车搬运时，将铁棒穿入电缆卷筒芯轴内，将钢绳挂好，吊钩外的夹角要在６０度以下。

ｅ当电缆卷筒滚动时，其回转方向一定按规定方向回转，以防电缆松开，当其回转方向相反时，可用撬棍将其调整过来。

f 根据开卷顺序，把电缆卷筒用放线架调整到位，并注意电缆走向与卷筒方向旋转一致。

g 在开卷电缆前端600mm处标注电缆标签，并用透明胶带缠好。

当切断后在终端处也应标好标签。

h 在开卷时，电缆不得放偏或拧劲。

3.4.3架线敷设a .线路应按最短途经集中敷设，横平竖直，整齐美观，不宜交叉。

电缆敷设施工作业指导书电缆敷设施工作业指导书目录1工程概况及工程量 (1)1.1 工程概况 (1)1.2 主要工程量和工期 (1)2编制依据 (1)3作业前的条件和准备 (2)3.1 技术准备 (2)3.2作业人员配置、人员资格及职责 (3)3.3施工作业工机具及安全器具统计 (4)4作业的程序方法和内容 (4)4.1施工工序 (4)4.2施工方法及要求 (5)2)加热收缩技术： (7)4)安装注意事项： (8)5.质量控制点的设置和质量通病预防 (11)5.1 质量目标 (11)5.2质量通病及预防 (11)5.3 作业过程中控制点的设置 (11)5.4 质量标准及要求 (11)6.作业的安全要求和环境条件 (12)6.1 作业的安全危害因素辨识和控制 (12)6.2 环境条件 (13)1工程概况及工程量1.1 工程概况大唐新能源利民20MWp光伏发电项目位于山西省朔州市朔城区利民镇，厂址距离朔州市区约35公里，交通便利。

总体规划容量20MWp光伏发电，共分20区域，我方承担光伏发电站电缆敷设安装工作。

根据本期合同，我方承担光伏发电站WB1~WB20区域35KV集电线路电缆敷的施工作业。

1.2 主要工程量和工期1.2.1 主要工程量1.2.2 工期全站电力电缆共计20745米，根据工程施工总进度计划的要求，计划于2015年11月15日开工，至2015年12月30日完工，计划工期为 45天。

2编制依据3作业前的条件和准备3.1 技术准备3.1.1电缆到货后无损坏或损伤，数量满足要求。

3.1.2 施工方案设计完成，并与相关专业讨论确定，完成审批。

3.1.3 作业指导书编制完成，完成审批。

3.1.4 施工材料、设备购置预算编制完成、计划已交物资部门采购。

3.1.5电缆未出库进行施工之前，必须对其妥善保管。

3.1.6土建已经交安，经验收符合电气施工标准，允许施工。

3.1.7 施工作业前，对施工人员进行技术、安全交底，并执行全员签字制度，做到施工人员心中有数，交底时明确技术要求、安全注意事项。

1.适用范围本作业指导书适用于大唐国际如皋（2×12MW）热电联产工程高压电缆头制作、接线工作，主要施工地点在主厂房和各辅助厂房的厂用高、低压电动机及配电室、主变压器、发电机出线小间、35kV配电室及其他各配电室内。

2.编制依据2.1《大唐国际如皋（2×12MW）热电联产工程电气专业施工组织设计》2.2《电力建设安全工作规程》(火力发电厂部分) DL 5009.1-20142.3《电气装置安装工程电缆线路施工及验收规范》 (GB 50168－2006)2.4《电气装置安装工程质量检验及评定规程》 DL/T5161.1～5161.17-20022.5《工程建设标准强制性条文》(电力工程部分) 2011版2.6电力电缆终端头制作说明书3.工程概况及主要工程量3.1工程概况本工程主要是大唐国际如皋（2×12MW）热电联产工程高压电缆头制作、接线，主要施工地点在主厂房和各辅助厂房的厂用高、低压电动机及配电室、主变压器、发电机出线小间、35kV配电室及其他各配电室内。

3.2主要工程量(由于电缆清册未到，此工程量为预估计工程量）4.作业人员的资格要求所有工作人员均经过三级安全教育培训，并体检合格取得上岗证，特殊工种人员均已取得特种工证。

注：施工人员数量根据现场实际施工进度可进行调整。

5.主要施工工器具配备6.施工准备6.1选择相对应的电缆终端附件做好准备。

6.2对施工人员进行详细的技术交底和安全交底。

6.3进行空气湿度测试，检查是否符合湿度要求。

6.4现场施工用电源布设完毕，施工场地清理干净。

6.5施工用所有机具准备齐全完毕。

6.6劳动力组织、分工合理，人员充足。

7.作业程序7.1低压电缆头制作程序7.2高压电缆头制作程序8.作业方法、工艺要求及质量标准8.1低压电缆头制作8.1.1电缆整理切剥a.由电缆沟或架空电缆桥架处整理电缆至盘柜或设备接线处，电缆数量多时应排列有序、美观、绑扎整齐。

电缆头制作作业指导书一、实验目的本实验旨在掌握电缆头制作及连接方法，了解电缆头的结构和基本原理，提高实际操作能力。

二、实验材料及设备1. 电缆：本实验所使用的电缆为直径为4mm的双绞线。

2. 电缆头：RJ-45电缆头。

3. 工具：剥线钳、剥皮刀、剪刀、碎布等。

4. 设备：电缆连接器。

三、实验步骤1. 测量电缆长度：使用卷尺测量所需电缆的长度，并使用剪刀将电缆修剪到合适的长度。

2. 剥离电缆皮：找到电缆的一端，使用剥皮刀剥离电缆外皮，露出内部的导线。

3. 切割电缆：将电缆修剪到所需长度后，使用剪刀将电缆剪断，并保持导线整齐排列，长度一致。

4. 剥离导线保护层：使用剥线钳找到电缆内部的绝缘保护层，轻轻压紧并旋转，将保护层剥离，露出导线。

5. 整理导线顺序：将剥离后的导线根据正常连接顺序排列，确保每根导线的长度一致，并保持导线之间的间隔。

6. 弯曲导线：将导线弯曲，使其形成一个U形，方便插入电缆头。

7. 插入电缆头：将弯曲的导线插入电缆头中，确保每根导线都插入到对应的插口，并对电缆头进行固定。

8. 压接电缆头：使用压接工具将电缆头上的连接针与导线紧密连接。

9. 检查连接结果：完成压接后，检查导线与连接针的连接是否牢固，无松动。

四、实验注意事项1. 操作要轻柔：在剥离电缆皮和导线保护层时，要轻轻操作，避免损坏电缆和导线。

2. 导线排列整齐：在剥离导线保护层后，要保持导线整齐排列，长度一致，并保持导线之间的间隔。

3. 插入电缆头注意事项：插入电缆头时要插入到对应的插口，确保每根导线都正确连接。

4. 压接工具使用正确：使用压接工具时，要掌握正确的使用方法，避免把连接针压歪或者损坏连接针。

5. 连接结果检查：完成压接后，要检查导线与连接针的连接是否牢固，无松动或打滑。

五、实验结果处理1. 实验记录：记录实验过程中的任何问题和注意事项，如剥线是否均匀，连接针是否牢固等。

2. 分析实验结果：根据实验结果，分析电缆头制作中可能存在的问题和改进方法。

镇江临港220千伏变电站工程电气安装工程高压电缆敷设和电缆头制作作业指导书镇江大照集团有限公司临港220千伏变电站工程-变电站电气安装工程施工项目部二0一三年九月批准：年月日审核：年月日编写：年月日1．适用范围本作业指导书适用于镇江临港220kV 变电所高压电缆敷设和电缆头制作。

2．编制依据2.1《电气装置安装工程电缆线路施工及验收规范》GB 50168—20062.2《电气装置安装工程电气设备交接试验标准》GB50150—20062.3《电气装置安装工程质量检验及评定规程》DL/T5161.1 ～ 5161.17—20022.4《国家电网公司输变电优质工程考核项目及评分标准库（2009版）》2.5国家电网公司输变电工程相关施工工艺示范手册2.6《国家电网公司输变电工程施工危险源辩识和预控措施》2.7《江苏省电力公司输变电工程安全文明施工标准(09年3月试行版)》2.8《国家电网公司十八项电网重大反事故措施（修订版）》国家电网生技〔2012〕352号2.9国家电网公司电力安全工作规程（变电部分）国家电网安监[2009]664号2.10《电力建设安全健康环境评价标准》（国家电网工[2004]488号）2.11《国家建设部工程建设标准强制性条文(电力工程部分)》 (2006年版)2.12《输变电工程建设标准强制性条文实施管理规程》国家电网科[2009]642号3．工程概况及工程量3.1工程概况镇江临港220kV变电站地处江苏省句容市下蜀镇北部临港工业集中区，站址西侧紧邻疏港大道，南侧为沿江高等级公路。

紧邻镇江电厂－下蜀220kV线路。

场地开阔，地形平坦，场地的东侧为一些待拆的民房及零星树木，场地的西侧不远处为一片杨树林，场地南侧为比较开阔的麦田。

水系发育，交通便利。

各电压等级进出线走廊较好。

此方案位于临港工业集中开发区，处于负荷中心。

站址周围无可见污染源，清洁度较好。

亦无互为影响的军事、广电、通信等设施。
