MIMO多天线,个人总结

《基于多用户多天线的毫米波大规模MIMO预编码技术研究》篇一一、引言随着无线通信技术的快速发展，毫米波大规模MIMO （Multiple-Input Multiple-Output）技术已成为5G及未来通信网络的关键技术之一。

该技术利用毫米波频段的宽带资源，结合大规模天线阵列，可以实现高频谱效率和良好的系统性能。

然而，由于毫米波信号的路径损耗大、穿透能力弱等问题，以及多用户多天线场景下的干扰管理难度，使得毫米波大规模MIMO的预编码技术成为研究的重要方向。

本文旨在探讨基于多用户多天线的毫米波大规模MIMO预编码技术的研究，以提高系统性能和频谱效率。

二、多用户多天线系统概述多用户多天线系统是一种利用多个天线和多个用户以提高系统性能的技术。

在毫米波大规模MIMO系统中，多个基站和用户设备均配备大量天线，可以实现空间复用和干扰管理。

然而，随着天线数量的增加，信道矩阵的维度也会增大，使得传统的预编码技术难以适应。

因此，研究新的预编码技术对于提高系统性能和频谱效率具有重要意义。

三、毫米波大规模MIMO预编码技术毫米波大规模MIMO预编码技术是通过对发送信号进行加权处理，以适应信道特性和干扰环境，从而提高系统性能。

常见的预编码技术包括线性预编码和非线性预编码。

在线性预编码中，最常用的是迫零（ZF）和最小均方误差（MMSE）等算法。

然而，这些算法在多用户多天线场景下可能存在性能损失。

因此，研究新的预编码算法成为重要方向。

近年来，一些新型的预编码算法被提出，如基于机器学习的预编码算法、基于深度学习的预编码算法等。

这些算法可以自适应地调整权值，以适应不同的信道和干扰环境。

此外，还有一些联合优化算法，如联合信道估计和预编码的算法，可以在估计信道的同时进行预编码处理，从而提高系统性能。

四、基于多用户多天线的毫米波大规模MIMO预编码技术研究在多用户多天线场景下，毫米波大规模MIMO预编码技术需要解决的主要问题是干扰管理和信号处理。

通信中的多天线技术分析随着科技的不断进步和应用，多天线技术也逐渐成为通信领域的一项重要技术。

在通信领域中，多天线技术对于提高信号传输质量、降低通信时延、提高频谱效率和加强通信安全具有不可替代的作用。

一、多天线技术简介多天线技术又称为MIMO技术，是多输入多输出技术的缩写。

多天线技术是利用多个天线在信道中同时传输多个信号，接收端在接收到这些信号后，利用信道矩阵解决多个信号之间的干扰问题。

多天线技术不仅提高了信号传输质量，还能实现空间多路复用，即在同一时间、同一频段中，利用多个天线传输不同的数据流，从而提高频谱效率。

二、多天线技术的工作原理多天线技术的工作原理可以归纳为两个关键点，即空时编码和空时解码。

1. 空时编码空时编码是利用多个天线同时发送不同的信号，并且对这些信号进行特殊的编码处理，从而使得接收端能够将这些信号进行有效地解码。

空时编码的核心在于利用线性代数中的矩阵理论，将多个信号通过编码矩阵进行线性组合，从而形成多个信道，实现多路传输。

2. 空时解码空时解码是将接收到的多个信道进行解码，从而还原出原始信号。

空时解码的核心技术是矩阵分解，即将接收到的信道矩阵进行分解，拆解出原始信号，实现多信号传输。

三、多天线技术的应用多天线技术在通信领域的应用非常广泛，以下是多天线技术在几个关键领域中的应用。

1. 5G通信5G通信是一个高速发展的领域，而多天线技术在5G通信中占据着非常重要的地位。

5G通信利用多天线技术可以大幅提高信号传输质量和频谱效率，实现更快速、更可靠的通信。

2. 无线局域网无线局域网是指用无线电波实现本地网络互连的一种技术，而多天线技术可以大大提高无线局域网的传输速度和信号覆盖范围，实现更广泛的无线网络覆盖。

3. 无人机通信无人机通信是指利用无人机实现信号的传输和通讯的一种技术。

由于无人机需要在复杂的环境中进行通信，多天线技术可以提高信号传输的稳定性和可靠性。

四、多天线技术的挑战和前景多天线技术的主要挑战在于实现成本的问题。

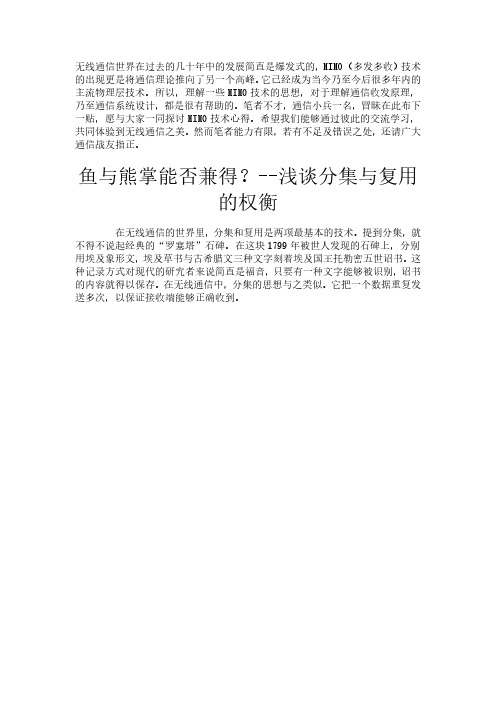

无线通信世界在过去的几十年中的发展简直是爆发式的，MIMO（多发多收）技术的出现更是将通信理论推向了另一个高峰。

它已经成为当今乃至今后很多年内的主流物理层技术。

所以，理解一些MIMO技术的思想，对于理解通信收发原理，乃至通信系统设计，都是很有帮助的。

笔者不才，通信小兵一名，冒昧在此布下一贴，愿与大家一同探讨MIMO技术心得。

希望我们能够通过彼此的交流学习，共同体验到无线通信之美。

然而笔者能力有限，若有不足及错误之处，还请广大通信战友指正。

鱼与熊掌能否兼得？--浅谈分集与复用的权衡在无线通信的世界里，分集和复用是两项最基本的技术。

提到分集，就不得不说起经典的“罗塞塔”石碑。

在这块1799年被世人发现的石碑上，分别用埃及象形文，埃及草书与古希腊文三种文字刻着埃及国王托勒密五世诏书。

这种记录方式对现代的研究者来说简直是福音，只要有一种文字能够被识别，诏书的内容就得以保存。

在无线通信中，分集的思想与之类似。

它把一个数据重复发送多次，以保证接收端能够正确收到。

罗塞塔石碑分集的方式有很多种。

在传统的单发单收（SingleInput，SingleOutput；SISO）系统中，可以通过时间来实现分集。

在多发多收（MultipleInput，MultipleOutput；MIMO）系统中，收发双方拥有多根天线，分集可以在不同的天线上实现，这种方法也叫做空间分集。

例如，我们想把符号“X”从发送端传递给接收端，如果采用时间分集，只要在不同的时刻t1，t2，…分别发送X就可以了；若采用空间分集，则可以将X在不同的天线上进行发送。

有两件事情需要注意：第一，分集的次数越多，传输的成功率就越高；第二，在空间上的分集，节省了时间资源。

然而，我们很快就发现了一个问题：不管在时间上还是空间上的分集，传输的效率并不高。

比如在图2中，尽管我们有4根发送天线，但由于发送内容相同，一个时刻（t1）实际上只传输了一个符号（X）。

要知道，如果在不同的天线上发送不同的数据，我们一次就可以传输4个符号！--这种“在不同的天线上发送不同的数据”的发送思想也叫空间多路复用，V-BLAST，最早由贝尔实验室提出。

移动通信的MIMO天线技术移动通信行业一直在不断发展，为了满足用户对更快速、更稳定的数据传输需求，MIMO（Multiple-Input Multiple-Output）天线技术应运而生。

MIMO天线技术通过同时使用多个发射和接收天线，有效地提高了通信系统的信号质量和系统容量，为用户提供更好的通信体验。

一、MIMO天线技术的原理和优势MIMO天线技术利用了空间上的多样性，通过在发射端和接收端增加多个天线，并采用信号处理算法将这些天线之间的信号分离和组合。

这种技术不仅能够显著提高无线传输的数据速率，还能够降低功耗和提升系统的覆盖范围。

MIMO天线技术具有以下几个优势：1. 增加数据传输速率：MIMO技术利用多个天线同时传输不同的数据流，使得传输速率大幅提升。

通过合理设计天线分布和信号处理算法，可以实现多天线之间的信号独立传输，提高频谱效率。

2. 提高传输可靠性：MIMO技术通过在空间上部署多个天线，可以减少信号的衰落和多径效应对传输质量的影响。

即使在信号受阻挡或干扰的情况下，MIMO技术仍能保持较高的传输可靠性。

3. 增强系统容量：MIMO技术在不增加频带宽度的情况下，通过增加天线的数量和信号处理算法，可以有效提高系统的容量，满足用户对于大规模数据传输的需求。

4. 减少功耗和干扰：MIMO技术在提升传输速率的同时，通过优化天线的功率分配和信号处理算法，可以降低功耗和减少对其他系统的干扰，提高整个系统的性能。

二、MIMO天线技术在移动通信领域的应用MIMO天线技术在移动通信领域的应用非常广泛，例如4G和5G 无线网络、Wi-Fi网络等都采用了MIMO技术。

以下是MIMO天线技术在几个典型应用场景中的具体应用：1. 无线网络：MIMO技术在4G和5G移动通信网络中得到了广泛应用。

通过在基站和终端设备中增加多个天线，可以实现多个用户之间的并行数据传输，提高网络容量和覆盖范围。

同时，MIMO技术还可以降低信号的干扰，提高网络的可靠性和稳定性。

TD-LTE网络中的多天线技术在无线通信领域，对多天线技术的研究由来已久。

其中天线分集、波束赋形、空分复用(MIMO)等技术已在3G和LTE网络中得到广泛应用。

1 多天线技术简介根据不同的天线应用方式，常用的多天线技术简述如下。

上述多天线技术给网络带来的增益大致分为：更好的覆盖(如波束赋形)和更高的速率(如空分复用)。

3GPP规范中定义的传输模式3GPP规范中Rel-9版本中规定了8种传输模式，见下表。

其中模式3和4为MIMO技术，且支持模式内(发送分集和MIMO)自适应。

模式7、8是单/双流波束赋形。

原则上，3GPP对天线数目与所采用的传输模式没有特别的搭配要求。

但在实际应用中2天线系统常用模式为模式2、3；而8天线系统常用模式为模式7、8。

在实际应用中，不同的天线技术互为补充，应当根据实际信道的变化灵活运用。

在TD-LTE系统中，这种发射技术的转换可以通过传输模式(内/间)切换组合实现。

上行目前主流终端芯片设计仍然以单天线发射为主，对eNB多天线接收方式3GPP标准没有明确要求。

2 多天线性能分析针对以上多天线技术的特点及适用场景，目前中国市场TD-LTE主要考虑两种天线配置：8天线波束赋形(单流/双流)和2天线MIMO(空分复用/发送分集)。

2.1 下行业务信道性能下图是爱立信对上述传输模式的前期仿真结果：在下行链路中，2、8天线的业务信道在特定传输模式下性能比较归纳如下：•8X2单流波束赋型(sbf)在小区边缘的覆盖效果(边缘用户速率)好于2X2空分复用，但小区平均吞吐速率要低于2X2 MIMO场景。

•8X2双流波束赋型(dbf)的边界速率要略好于2X2天线空分复用。

对于小区平均吞吐速率，在正常负荷条件下，二者性能相当。

在高系统负荷条件下，8X2双流波束赋型(dbf)增益较为明显。

在实际深圳外场测试中，测试场景为典型公路环境。

虽然站间距与城区环境相同，但无线传播条件更接近于郊区的特点，即空旷环境较多，信道相关性较强，有利于8天线波束赋形技术。

mimo 不同天线工作频段一、MIMO系统概述MIMO系统是一种多天线技术，利用多个发射和接收天线来提高系统容量和可靠性。

在传统的单天线系统中，信号传输受到多径衰落和干扰的影响，导致信号质量下降。

而MIMO系统通过利用多个天线之间的信号传播差异，可以在同一时间和频率上传输多个数据流，从而提高系统吞吐量和抗干扰能力。

二、MIMO系统中的不同天线工作频段在MIMO系统中，天线的工作频段对系统性能有着重要的影响。

不同天线工作频段可以分为以下几种情况：1. 同频点多天线同频点多天线是指所有天线在相同的频段上工作。

这种情况下，所有天线接收到的信号具有相同的频率特性，可以通过信号处理算法来提取出不同的数据流。

同频点多天线可以提高系统容量和抗干扰能力，但需要进行复杂的信号处理算法。

2. 不同频点多天线不同频点多天线是指各个天线在不同的频段上工作。

这种情况下，每个天线接收到的信号具有不同的频率特性，需要进行频率对齐和信号重构等处理。

不同频点多天线可以提高系统的频谱效率，但需要更为复杂的信号处理和调度算法。

3. 宽带多天线宽带多天线是指天线在整个频段上都能工作。

宽带多天线可以同时传输多个数据流，并且可以适应不同频段的信道特性。

宽带多天线可以提高系统的频谱效率和抗干扰能力，但需要更高的天线设计和信号处理算法。

三、MIMO系统的应用MIMO系统已经广泛应用于各种无线通信系统中，如4G LTE、5G和Wi-Fi等。

以下是MIMO系统在不同应用场景中的具体应用：1. 4G LTE系统中，MIMO技术被应用于下行链路，即基站到用户设备的通信。

通过利用多个发射天线和接收天线，可以提高系统容量和覆盖范围，提供更高的数据传输速率和更好的用户体验。

2. 5G系统中，MIMO技术将得到进一步的发展和应用。

5G系统中将采用更多的天线和更高的阶数，以进一步提高系统容量和频谱效率。

同时，5G系统还将引入更多的天线分集和波束赋形技术，以提高系统覆盖范围和抗干扰能力。

mimo技术的原理及应用1. MIMO技术的概述MIMO（Multiple-Input Multiple-Output）技术是一种利用多个天线进行数据传输和接收的无线通信技术。

相较于传统的单天线系统，MIMO技术能够显著提高系统的数据传输速率、信号质量和抗干扰能力。

本文将介绍MIMO技术的基本原理和其在无线通信领域的应用。

2. MIMO技术的基本原理MIMO技术通过利用多个天线进行传输和接收，利用信号的多径传播现象，通过分离信号路径，可以获得更多的传输通道和空间资源。

通过在发送端和接收端增加多个天线，可以实现多个数据流的并行传输，从而大大提高传输速率和系统容量。

MIMO技术的基本原理可以归纳为以下几点：•多个天线之间相互独立: 在MIMO系统中，每个天线都可以独立传输或接收数据，彼此之间相互独立，互不干扰。

•多径传播效应: 在无线信道中，信号经过多个传播路径到达接收端，通过利用多个天线接收并分离不同路径的信号，可以提高系统的容量和可靠性。

•空间多样性: MIMO系统中的多个天线可以提供多样的传输通道，通过不同的路径传输可以增强信号的稳定性和抗干扰能力。

•多天线信道估计: 为了实现有效的MIMO通信，需要对信道进行准确估计。

通过发送端和接收端的反馈信息，可以估计信道的状况，并进行相应的信号处理和调整。

3. MIMO技术的应用MIMO技术在无线通信领域有广泛的应用，为无线通信系统的性能提升和扩展提供了有效的解决方案。

以下列举了一些MIMO技术的应用场景：3.1 无线局域网（WLAN）在无线局域网中，MIMO技术可以显著提高数据传输速率和网络容量。

通过部署多个天线的基站和用户设备，可以实现更高的信号覆盖范围和更快的数据传输速率，提供更好的网络体验。

3.2 移动通信系统MIMO技术在移动通信系统中的应用非常广泛，特别是在4G和5G系统中。

通过利用多个天线进行多流束传输和接收，可以提高系统的容量和覆盖范围，提供更稳定和高速的移动通信服务。

《面向5G移动终端的MIMO天线设计与研究》篇一一、引言随着移动互联网技术的迅猛发展，5G时代已来临，对移动通信设备的性能提出了更高的要求。

多输入多输出（MIMO）技术作为5G网络的关键技术之一，其天线设计的重要性不言而喻。

本文将针对面向5G移动终端的MIMO天线设计与研究进行深入探讨，旨在提高5G移动终端的通信性能和系统容量。

二、MIMO天线技术概述MIMO（Multiple-Input Multiple-Output）技术是一种在无线通信系统中广泛应用的信号处理技术。

通过在发射端和接收端分别设置多个天线，MIMO技术能够有效地提高系统的信道容量和传输速率，同时降低信号的干扰和衰落。

在5G时代，MIMO天线技术更是成为了提高频谱效率和提升通信质量的关键手段。

三、5G移动终端MIMO天线设计1. 设计要求针对5G移动终端的MIMO天线设计，需要满足以下要求：首先，要保证天线在多个频段上的良好性能；其次，要降低天线间的相互干扰，提高系统的隔离度；此外，还需考虑天线的尺寸、重量以及制造成本等因素。

2. 设计方案（1）天线结构优化：采用紧凑型结构设计，减小天线的尺寸和重量，同时保证其在多个频段上的性能。

（2）多频段覆盖：设计具有多频段覆盖能力的MIMO天线，以满足5G网络的不同频段需求。

（3）隔离度提升：通过采用特殊的天线布局和电路设计，降低天线间的相互干扰，提高系统的隔离度。

（4）仿真与优化：利用电磁仿真软件对设计方案进行仿真验证，根据仿真结果进行优化设计。

四、MIMO天线性能研究1. 仿真与测试通过电磁仿真软件对设计的MIMO天线进行仿真验证，包括天线的辐射特性、阻抗特性以及信号传输特性等。

然后在实际环境中对天线进行测试，评估其性能表现。

2. 性能分析（1）频谱效率：通过对比实验数据和仿真结果，分析MIMO天线的频谱效率，评估其在提高系统容量的作用。

（2）抗干扰能力：分析MIMO天线在复杂电磁环境下的抗干扰能力，评估其在实际应用中的性能表现。
