增量型编码器工作原理
增量型编码器是一种常见的用于测量旋转运动的设备,它可以将旋转运动转换为电信号输出。
增量型编码器主要由两个部分组成:光电转换模块和编码盘。
编码盘是固定在旋转轴上的,通常由一系列同心圆环组成,每个环上有一些刻线或孔。
光电转换模块包含一个发光二极管和一个光电二极管,发光二极管照射在编码盘上,光电二极管用来检测照射光线的变化。
当旋转轴转动时,编码盘上的刻线或孔会遮挡或透射光线,从而导致光电二极管接收到的光强发生变化。
光电二极管会将这些光强变化转换为电信号输出。
增量型编码器的工作原理可以简单描述为以下几个步骤:
1. 发光二极管照射光线到编码盘上。
2. 编码盘上的刻线或孔遮挡或透射光线。
3. 光电二极管接收到的光强发生变化。
4. 光电二极管将这些光强变化转换为电信号输出。
5. 计算电信号输出的脉冲数目或频率,可以确定旋转的角度或速度。
根据编码盘上的刻线或孔的不同分布方式,增量型编码器可以分为两种常见的类型:光栅型和光电开关型。
光栅型编码器通过刻线和空白区域的脉冲数目来测量旋转角度。
光电开关型编码器则通过孔的打开和关闭来测量旋转角度或速度。
总的来说,增量型编码器工作的核心原理是利用光电转换来将旋转运动转换为电信号输出,进而测量角度或速度。
增量式编码器测速原理
增量式编码器测速原理是基于旋转的物体在一定时间内旋转的角度与时间的关系进行测速的一种方法。
增量式编码器是一种能够将物体旋转运动转化为电信号输出的装置。
增量式编码器由光电光栅和相应的信号处理电路组成。
光电光栅是由透明条和不透明条交替组成的,当物体旋转时,光栅会被遮挡或透射,产生光电信号。
这些光电信号经过信号处理电路处理,得到与物体旋转角度相关的电信号。
增量式编码器测速的基本原理是通过记录物体旋转的时间和角度来计算物体的线速度。
首先,通过检测信号处理电路中的脉冲数量来确定物体旋转的角度,这里每个脉冲对应一个透明条或不透明条的通过。
然后,根据测得的旋转角度和已知的时间间隔,计算出物体旋转的角速度。
最后,通过将角速度乘以物体的半径,可以得到物体的线速度。
增量式编码器的测速原理基于旋转角度与时间的关系,可以精确地测量物体的线速度。
它在工业自动化控制、机器人等领域广泛应用。
由于其测速精度高、测量范围大、抗干扰能力强等优点,成为一种重要的测速装置。
绝对值编码器和增量编码器的工作原理一、引言编码器是将机械运动转换为数字信号的设备,广泛应用于自动化控制系统中。
其中,绝对值编码器和增量编码器是两种常见的编码器类型。
本文将详细介绍它们的工作原理。
二、绝对值编码器1. 原理绝对值编码器通过在旋转轴上安装一组光电传感器和光源,检测旋转轴上的刻度盘上的标记来确定角度位置。
刻度盘通常由磁性或光学条纹组成,每个条纹代表一个特定的角度位置,并且与传感器相对应。
当旋转轴旋转时,光电传感器会读取刻度盘上的标记,并将其转换为数字信号输出。
2. 类型根据不同的检测方式和输出类型,绝对值编码器可以分为以下几种类型:(1)单圈型:只能检测单圈角度范围内的位置。
(2)多圈型:可以检测多圈角度范围内的位置。
(3)线性型:可以检测线性位移范围内的位置。
3. 优缺点优点:(1)精度高:由于采用了高精度刻度盘和光电传感器,因此具有很高的精度。
(2)不受干扰:由于输出的是绝对位置信息,所以不受外界干扰影响。
(3)快速响应:由于无需进行复位操作,因此具有快速响应的特点。
缺点:(1)成本高:由于采用了高精度刻度盘和光电传感器,因此成本较高。
(2)复杂结构:由于需要安装刻度盘和光电传感器,因此结构较为复杂。
三、增量编码器1. 原理增量编码器通过在旋转轴上安装一组光电传感器和光源,检测旋转轴上的齿轮或条纹运动来确定角度位置。
齿轮或条纹通常由磁性或光学条纹组成,每个条纹代表一个特定的角度位置,并且与传感器相对应。
当旋转轴旋转时,光电传感器会读取齿轮或条纹上的标记,并将其转换为数字信号输出。
2. 类型根据不同的检测方式和输出类型,增量编码器可以分为以下几种类型:(1)单路型:只能检测正转方向或反转方向的角度变化。
(2)双路型:可以同时检测正转方向和反转方向的角度变化。
(3)三路型:可以同时检测正转方向、反转方向和速度信息。
3. 优缺点优点:(1)成本低:由于采用了简单的齿轮或条纹结构,因此成本较低。
简述增量编码器的工作原理及应用1. 增量编码器的概述增量编码器(Incremental Encoder)是一种用于测量旋转角度、位置和运动的传感器。
它通常由光电缝隙、码盘、光电发射器和接收器组成。
增量编码器通过测量旋转物体相对于参考点的变化来检测位置和运动。
它工作原理的核心是通过光电缝隙将旋转的位置转换为电信号,进而转换为数字信号。
增量编码器主要分为两种类型:光电求和型编码器和光电差分型编码器。
前者在测量时相对简单,只需考虑光电脉冲的数量;而后者则需要考虑两个脉冲之间的相位差。
2. 增量编码器的工作原理增量编码器通过光电缝隙、码盘和光电发射器接收器完成旋转角度或位置的测量。
工作原理如下:1.光电发射器发出光电信号,经过光电缝隙照射到码盘上的光电探测区域。
2.码盘上的光电探测区域由等距离的透明和不透明标记组成,当标记透过光电缝隙时,光电接收器就会感受到光的变化而产生电信号。
3.光电接收器将电信号转换为数字信号,经过计数器处理后,得到增量编码器所测量的旋转角度或位置值。
3. 增量编码器的应用增量编码器在工业控制领域有着广泛的应用。
以下是一些常见的应用场景:•位置测量:增量编码器常用于测量物体的位置和运动,例如机械臂、数控机床等。
•运动控制:增量编码器可以提供准确的旋转角度信息,可用于控制步进电机、伺服电机、舵机等,实现精确的运动控制。
•转速测量:增量编码器可以通过计算单位时间内的脉冲数量,实时测量物体的转速。
•距离测量:通过将增量编码器与测程装置结合,可以实现距离测量功能。
•姿态测量:增量编码器可以用于姿态测量,例如飞行器的姿态控制。
•研究与开发:在机器人研究、无人驾驶车辆等领域,增量编码器可以提供精确的位置和运动信息,为算法的开发与测试提供基础数据。
4. 总结增量编码器是一种常用的位置和运动传感器,通过光电缝隙、码盘和光电发射器接收器完成测量。
它在工业控制和自动化领域有着广泛的应用,可用于位置测量、运动控制、转速测量、距离测量、姿态测量等方面。
增量编码器工作原理
增量编码器是一种用于测量旋转或线性位移的传感器。
它基于光电、电磁或机械原理,并将测量到的运动转换为电信号。
以下是增量编码器的工作原理:
1. 光电编码器:光电编码器通过感光器和光源之间的光脉冲来测量运动。
其中,光源和感光器通常配对安装在编码盘的内外圆上。
光线透过编码盘的透明槽或光栅,当感光器检测到光线时,就会产生一个电信号。
通过计算电信号的数量和方向变化,可以得出编码器的位置和速度。
2. 电磁编码器:电磁编码器使用磁场和传感器来测量运动。
一般来说,电磁编码器包括一个定子和一个转子。
定子上安装有线圈,通过电流来生成磁场。
转子上安装有磁性材料,当转子转动时,磁场与感应线圈之间的磁通量发生变化,从而在线圈中产生感应电动势。
通过测量感应电动势的变化,就可以推断出转子的旋转位置和速度。
3. 机械编码器:机械编码器根据机械接触来测量运动。
它通常由编码盘和接触式传感器组成。
编码盘上通常有一个或多个凸起,接触式传感器通过接触这些凸起来检测运动。
传感器会将接触凸起的位置转换为电信号。
然后,通过测量电信号的变化来确定编码器的位置和速度。
无论是光电、电磁还是机械编码器,它们都将运动转换为电信号,可以通过读取这些信号来确定位置和速度。
这使得增量编
码器在许多应用中被广泛使用,如机械制造、自动化控制和位置反馈系统中。
增量式旋转编码器(Incremental Rotary Encoder)是一种测量旋转或线性运动的传感器。
它具有两个输出通道(通常称为A通道和B通道),这两个通道用于产生相位差为90度的方波信号。
通过解码A和B两个通道的信号,可以测量旋转的方向、角度和速度。
下面是增量式旋转编码器的工作原理:1. 位移转换:旋转编码器内部有一个透明的编码盘,编码盘上有规律的不透明并列条纹。
当编码器旋转时,透过这些条纹的光信号发生变化,使得光源经过编码盘后转化为光电输出信号。
2. 信号生成:A通道和B通道的光电信号经过光电传感器接收并处理,形成90度相位差的方波脉冲信号。
通过计数脉冲的个数,可以用来测量角度和旋转速度。
3. 方向判断:A通道和B通道信号之间的相位差可以用来判断旋转的方向。
如果A通道信号先于B通道信号,则认为旋转方向为正向(例如顺时针),反之则为负向(例如逆时针)。
4. 角度和速度测量:通过对A通道和B通道脉冲信号的计数、相对时间间隔和相对位置可以计算旋转的角度和速度。
一般来说,增量式旋转编码器提供每圈的脉冲计数值(又称Pulses Per Revolution,PPR)来描述旋转角度的精度。
要注意的是,增量式旋转编码器无法提供绝对角度信息。
当设备断电或重新上电时,无法知道当前旋转编码器的准确位置。
在使用增量式旋转编码器的系统中,通常需要设计一个参考点或零点,以便在系统启动时找出编码器的初始位置。
总之,增量式旋转编码器是通过解码两个相位差为90度的方波脉冲信号来实现对旋转信息(速度、角度和方向)的测量。
这种传感器常用于各种应用领域,如自动化控制、机器人技术、数控机床等。

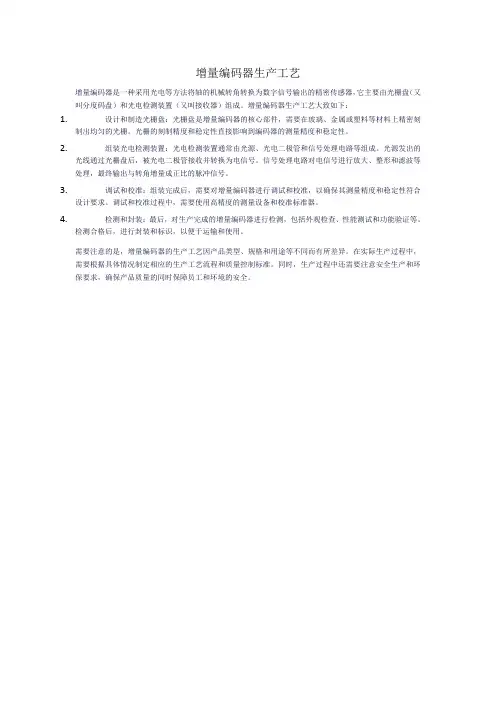

增量编码器生产工艺
增量编码器是一种采用光电等方法将轴的机械转角转换为数字信号输出的精密传感器,它主要由光栅盘(又叫分度码盘)和光电检测装置(又叫接收器)组成。
增量编码器生产工艺大致如下:
1.设计和制造光栅盘:光栅盘是增量编码器的核心部件,需要在玻璃、金属或塑料等材料上精密刻
制出均匀的光栅。
光栅的刻制精度和稳定性直接影响到编码器的测量精度和稳定性。
2.组装光电检测装置:光电检测装置通常由光源、光电二极管和信号处理电路等组成。
光源发出的
光线通过光栅盘后,被光电二极管接收并转换为电信号。
信号处理电路对电信号进行放大、整形和滤波等处理,最终输出与转角增量成正比的脉冲信号。
3.调试和校准:组装完成后,需要对增量编码器进行调试和校准,以确保其测量精度和稳定性符合
设计要求。
调试和校准过程中,需要使用高精度的测量设备和校准标准器。
4.检测和封装:最后,对生产完成的增量编码器进行检测,包括外观检查、性能测试和功能验证等。
检测合格后,进行封装和标识,以便于运输和使用。
需要注意的是,增量编码器的生产工艺因产品类型、规格和用途等不同而有所差异。
在实际生产过程中,需要根据具体情况制定相应的生产工艺流程和质量控制标准。
同时,生产过程中还需要注意安全生产和环保要求,确保产品质量的同时保障员工和环境的安全。
增量型编码器工作原理
增量型编码器是一种常用于测量旋转角度或线性位置的传感器。
它们是通过检测旋转轴或运动杆上的离散位置变化来工作的。
增量型编码器主要由两个部分组成:旋转码盘或线性刻度和光电传感器。
旋转码盘通常由一个圆盘构成,上面有固定间距的刻度线。
这些刻度线可以是光学或磁性的。
光电传感器放置在旋转轴的旁边,可以对刻度线进行检测。
当旋转码盘旋转时,刻度线会经过光电传感器的光束。
光电传感器会根据刻度线的通过情况来生成一个脉冲信号。
每次刻度线通过光电传感器时,它会生成一个脉冲。
通过统计脉冲的数量,我们可以计算出旋转编码器的旋转角度或线性位移。
通常,旋转编码器的每个完整旋转提供一个特定的脉冲数量,可以称为分辨率。
为了提高测量精度,增量型编码器通常还包括一个方向信号。
方向信号指示旋转编码器的旋转方向,通常是一个电平信号,用于判断是顺时针旋转还是逆时针旋转。
可以通过读取脉冲信号和方向信号来实时监测旋转编码器的旋转状态,并将其转换为实际的旋转角度或线性位移。
总结来说,增量型编码器通过检测旋转码盘上的刻度线通过光
电传感器生成脉冲信号来测量旋转角度或线性位移。
这些脉冲信号可以通过计数来确定位置,并通过方向信号确定旋转方向。
增量式编码器的工作原理与使用方法1.结构:增量式编码器由光电传感器阵列、码盘和电子信号处理电路组成。
光电传感器阵列包括光电二极管和光敏电阻,用于检测码盘上的光透过和光遮挡。
2.码盘:码盘是由透光和不透光的窄间隙和窄条纹组成的圆盘。
当旋转运动导致光被遮挡或透过窄间隙时,光电传感器会检测到光的变化,并产生相应的电信号。
3.光电传感器阵列:光电二极管和光敏电阻构成的传感器阵列分别用于检测光照和光敏电阻变化。
当光透过窄间隙时,光照到达光电二极管,产生电信号。
当光被窄条纹遮挡时,光照到达光敏电阻降低,产生电信号。
4.电子信号处理电路:光电传感器产生的电信号经过处理电路进行滤波、放大和转换,最终生成数字脉冲。
1.安装:将增量式编码器固定在旋转轴上,使码盘与旋转轴相连接。
确保编码器以稳定和可靠的方式与旋转物体相连。
2. 连接:将编码器的电子信号处理电路连接到相应的信号接口,通常是通过接口线连接到外部设备。
常见的接口包括RS422、TTL和Open Collector。
3.供电:为编码器供电,通常是通过外部电源提供直流电压。
确保供电电压符合编码器的规格要求。
4.信号读取:读取编码器产生的数字脉冲信号,可以通过外部计数器或控制器进行读取。
读取过程中需要注意信号的稳定性和读取频率的合理设置。
5.解码和计数:根据编码器的规格和应用需求,使用解码算法将数字脉冲转换成具体的旋转运动参数,例如角度、速度或位置。
根据需要进行计数,实现对旋转运动的准确测量。
需要注意的是,增量式编码器只能测量相对运动,而不能提供绝对位置信息。
因此,需要在启动时将编码器与参考位置对齐,并动态追踪旋转运动,以实现准确的位置测量。
总结起来,增量式编码器通过利用光电传感器阵列检测旋转运动时光照的变化来产生数字脉冲信号,经过信号处理电路转换成数字脉冲,然后通过解码和计数将其转换成具体的旋转运动参数。
合理使用增量式编码器可以实现旋转运动的精准测量与控制。

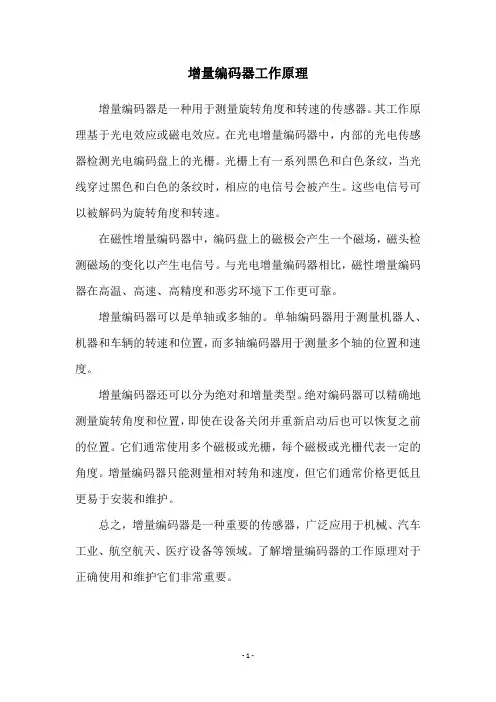

增量编码器工作原理
增量编码器是一种用于测量旋转角度和转速的传感器。
其工作原理基于光电效应或磁电效应。
在光电增量编码器中,内部的光电传感器检测光电编码盘上的光栅。
光栅上有一系列黑色和白色条纹,当光线穿过黑色和白色的条纹时,相应的电信号会被产生。
这些电信号可以被解码为旋转角度和转速。
在磁性增量编码器中,编码盘上的磁极会产生一个磁场,磁头检测磁场的变化以产生电信号。
与光电增量编码器相比,磁性增量编码器在高温、高速、高精度和恶劣环境下工作更可靠。
增量编码器可以是单轴或多轴的。
单轴编码器用于测量机器人、机器和车辆的转速和位置,而多轴编码器用于测量多个轴的位置和速度。
增量编码器还可以分为绝对和增量类型。
绝对编码器可以精确地测量旋转角度和位置,即使在设备关闭并重新启动后也可以恢复之前的位置。
它们通常使用多个磁极或光栅,每个磁极或光栅代表一定的角度。
增量编码器只能测量相对转角和速度,但它们通常价格更低且更易于安装和维护。
总之,增量编码器是一种重要的传感器,广泛应用于机械、汽车工业、航空航天、医疗设备等领域。
了解增量编码器的工作原理对于正确使用和维护它们非常重要。
- 1 -。
1) 美国版。
2) 用于电缆连接方式,电缆材料聚氨酯 (PUR)。
重型增量型编码器 A02H 型具有高度坚固性和非常紧致
的设计。
它的特殊结构使它非常适合极恶劣环境下的所有应用。
凹头螺丝 M2.5 x 6 [0.24]锁定垫圈
弯曲的弹簧单元
六角螺母 3/8 - 16 UNC
有关更多附件信息,可在附件章节或我们的网站附件一栏 /accessories 中找到。
有关更多接插件信息,可在接线连接技术章节或我们的网站接线连接技术一栏:/connection_technology 中找到。
防护盖
锥形轴安装套件
对于具有轴套的 A02H, ø 38 mm [1.50“]
空心轴的隔离内衬,ø 38 mm [1.50“]
温度范围 -40°C ... +115°C [-40°F ... +239°F]
绝缘内衬可以阻断电流流经编码器轴承。
当使用变频控制的三相或交流矢量电机时这些电流就会产生,并且大大缩短编码器轴承的使用寿命。
技术数据
1) 在大约 2 小时的运行期内,减少
对最大工作温度或最高速度的限值 1/3。
2) 取决于轴径。
3) 带插头:-40°C [-40°F],牢固安装:-30°C [-22°F],灵活安装:-20°C [-4°F]。
4) 如果采用的电源正确。
5) 建议最大电缆长度 30 m [98.43‘]。
1) PH = 屏蔽层位于连接器外壳上。
端子配置
匹配侧的顶视图,公头插座
M12 插头,8 针M23 插头,12 针MIL 插头,10 针+V : 编码器电源 +V 直流
0 V : 编码器电源接地 GND (0 V)
0 V sens / +V sens : 使用编码器的传感器输出,电压
可测量,并且如有必要可相应增加。
增量型输出通道 A
增量型输出通道 B
参考信号
插头连接器外壳(屏蔽)
1
23
1 法兰
2 弹簧元件,长型
3 圆柱形销钉
带弹簧元件的法兰法兰类型 2 和 3
1 弹簧元件,短型 (法兰类型 2)
2 弹簧元件,长型 (法兰类型 3)
3 夹紧环建议扭矩 法兰类型 2: 1.0 Nm 法兰类型 3: 2.0 Nm B 电缆型
使用短型弹簧元件安装
当安装编码器时,确保长度尺寸 在箭头方向大于驱动器 的最大轴向游隙。
机械控制的危险!使用长型弹簧元件安装圆柱形销钉穿过弹簧孔
1 法兰
2 弹簧元件,短型
3 圆柱形销钉
轴套型尺寸
尺寸单位 mm [inch]
无安装辅助装置的法兰 法兰 1 型
1 夹紧环建议扭矩 1.0 Nm B 电缆型
带有扭矩停止装置的法兰,长型 法兰类型 5
3 夹紧环建议扭矩 2.0 Nm A 插头型
带扭矩停止装置的法兰,短型 4.5“法兰类型 6
3 夹紧环建议扭矩 2.0 Nm A 插头型
轴套型尺寸
尺寸单位 mm [inch]。
