马歇尔稳定度流值试验操作规程

沥青混合料马歇尔稳定度试验(T 0709-2000)一、目的与适用范围1、本方法适用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定度试验（根据需要，也可进行真空饱水马歇尔试验）供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

2、本方法适用于按本规程T 0702成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。

二、仪具与材料1、沥青混合料马歇尔试验仪：符合国家标准《沥青混合料马歇尔试验仪》(GB/T 11823)技术要求的产品，对用于高速公路和一级公路的沥青混合料宜采用自动马歇尔试验仪，用计算机或X-Y记录仪记录荷载一位移曲线，并具有自动测定荷载与试件垂直变形的传感器、位移计，能自动显示或打印试验结果。

对φ63. 5mm的标准马歇尔试件，试验仪最大荷载不小于25kN,读数准确度100N，加载速率应能保持50mm/min±5mm/min。

钢球直径16mm,上下压头曲率半径为50.8mm。

当采用φ152. 4 mm大型马歇尔试件时，试验仪最大荷载不得小于50kN,读数准确度为lOON。

上下压头的曲率内径为152.4mm ±0.2M,上下压头间距19.05mm±0.lmm。

2、恒温水槽：控温准确度为1℃，深度不小于150mm。

3、真空饱水容器：包括真空泵及真空干燥器。

4、烘箱。

5、天平：感量不大于0.lg 。

6、温度计：分度为1℃。

7、卡尺。

8、其它：棉纱，黄油。

三、标准马歇尔试验方法1、准备工作(1)按标准击实法成型马歇尔试件，标准马歇尔尺寸应符合直径φ101.6mm±0.2mm、高 63. 5mm±1. 3mm的要求。

对大型马歇尔试件，尺寸应符合直径152. 4mm±0. 2mm，高95. 3mm±2. 5mm的要求。

一组试件的数量最少不得少于4个，并符合T 0702的规定。

LWD-3电脑数控马歇尔稳定度测定仪使书北京中德申克科技有限公司免费热线400-058-0102【注意事项】•请勿自行拆装或更改本仪器的装配件和电路。

•切勿让本机遭受雨淋或受潮，严防水汽侵入机件，以避免电击，失火等危险。

•清洁前将本机电源拔离插座，请用柔软的干抹布擦拭面板及机身的其他部位。

小心水滴侵入面板裸露的开关，端子等处。

•谨防针，钉，硬币，螺丝等金属物件跌入仪器机箱内部，否则可能导致机械故障，电路短路等危险。

•倘若水或其他物体以外进入仪器机身，请立即关闭电源，并设法待水挥发或取出物件后通电使用。

•从仪器背面连接电源线，用手拿插头拔插时，严禁拖拉电线。

严防高温，老鼠等损坏电线。

•仪器工作环境温度为5-35 C,湿度50-80%不凝露，过高的湿度将影响本仪器的电气安全性能。

过低或过高的温度将影响仪器的精度。

LWD＜型马歇尔自动试验仪第一章概述1 •仪器组成LWD-3马歇尔自动试验仪包括主机、测力装置、流值测量装置、打印装置及相关附件, 用于马歇尔试验中稳定度和流值的测量。

同时，本试验仪的主机，仅需作少量改动并配备有关附件，即可完成多种需施加垂直载荷的试验。

不同型号的仪器的主机部分相同，配备的控制系统不同。

2•性能特点o可实现自动加载、自动停机、数据显示、数据采集、峰值判别、峰值保持、以及数据和曲线的打印等功能。

o电路采用强电和弱电分离、数字和模拟分离，电子元件均采用工业品，工作温度范围宽，工作性能稳定，重复性好，抗干扰能力强。

o采用硬件和软件三重自我保护功能，保证试验过程的安全可靠。

o整机美观，重量轻。

o运用了模块化设计思想，各功能模块相对独立，便于维修和维护。

第二章主要技术指标1 •使用条件环境温度0C—60 C 相对温度V 85%2•主机技术指标试验仪器托盘的垂直上升速度50 ± 5mm/min 试验仪托盘的最大移动距离70mm 3•主要技术指标压力测量精度0.5 % 流值测量精度1%最大量程⑴压力值30KN/50kN ⑵流值0 —15.00mm第三章主机部分简介LWD-3列马歇尔自动试验仪配有主机、控制系统、力传感器、位移传感器、打印机、马歇尔压头各一台（套），另有电缆线若干。

实验沥青混合料马歇尔稳定度及浸水马歇尔试验一、试验目的1、本方法适用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定试验供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

2、本方法适用按规范规定成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。

二、仪器设备沥青混合料马歇尔试验仪、恒温水槽、烘箱、天平、温度计、游标卡尺等。

三、试验步骤1、准备工作(1) 按标准击实法成型马歇尔试件，其尺寸应符合直径101.6mm±0.2mm、高63.5mm±1.3mm的要求。

一组试件的数量最少不得少于4个，并符合规范规定。

(2) 量测试件的直径及高度：用游标卡尺测量试件中部的直径，用马歇尔试件高度测定器或用游标卡尺在十字对称的4个方向量测离试件边缘10mm处的高度，准确至0.1mm，并以其平均值作为试件的高度。

(3) 按规范规定的方法测定试件的密度、计算试件空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标。

(4) 将恒温水槽调节至要求的试验温度，对粘稠石油沥青或烘箱养生过的乳化沥青混合料为60℃±1℃。

(一) 标准马歇尔试验方法1、将试件置于已达规定温度的恒温水槽中保温，保温时间对标准马歇尔试件需30min～40min。

试件之间应有间隔，底下应垫起，离容器底部不小于5cm。

2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

将上下压头从水槽或烘箱中取出擦拭干净内面。

为使上下压头滑动自如，可在下压头的导棒上涂少量黄油。

再将试件取出置于下压头上，盖上上压头，然后装在加载设备上。

3、当采用自动马歇尔试验仪时，将自动马歇尔试验仪的压力传感器、位移传感器与计算机或X—Y记录仪正确连接，调整好计算机或将X—Y记录仪的记录笔对准原点。

5、启动加载设备，使试件承受荷载，加载速度为50±5mm/min。

沥青混合料马歇尔稳定度试验操作细则1.总则1.1.本细则适用于沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定度试验供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

1.2.本细则参照现行规范JTJ052―2000编制。

2.仪器设备2.1.恒温水槽：控温准确度为1℃，深度不水于150mm 。

2.2.真空饱水容器：包括真空泵及真空干燥器。

2.3.烘箱、卡尺。

2.4.天平：感量不大于0.1g 。

2.5.温度计：分度为1℃。

2.6.其它：棉纱、黄油。

3.试验步骤参照现行规范《JTJ052―2000》。

如遇停电超过30S ，试件作废。

4.数据处理4.1.马歇尔模数按下式计算。

FLS M =T 式中: T ―试件的马歇尔模数，KN/mm 。

MS ―试件的稳定度，KN 。

F L ―试件的流值，mm 。

4.2.浸水残留稳定度按下式计算。

10010⨯M M =M SS S 式中: MS 0―试件的浸水残留稳定度，%。

MS 1―试件浸水48h 后的稳定度，KN 。

4.3.真空饱水残留稳定度按下计算。

10020⨯='MSMS S M 式中 S M '0―试件的真空饱水残留稳定度，%。

MS 2―试件真空饱水后浸水48h 后的稳定度。

5.结果评定5.1.符合设计要求判为合格，否则判为不合格。

6.相关文件6.1.《试验报告管理程序》。

7.相关记录7.1.《马歇尔稳定度试验原始记录》。

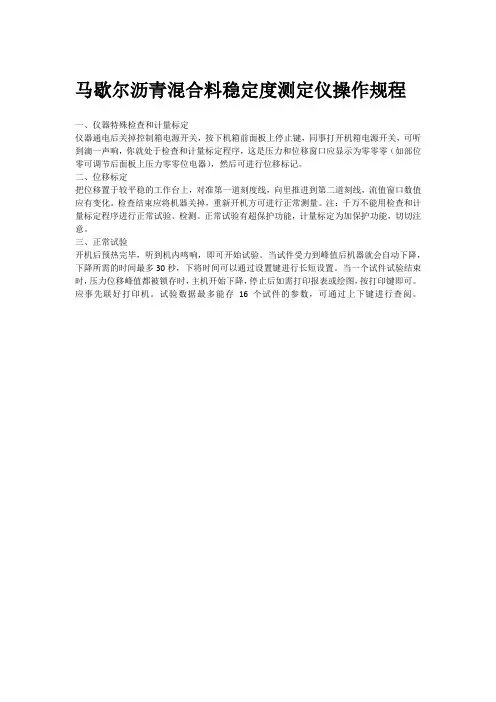

马歇尔沥青混合料稳定度测定仪操作规程
一、仪器特殊检查和计量标定
仪器通电后关掉控制箱电源开关，按下机箱前面板上停止键，同事打开机箱电源开关，可听到滴一声响，你就处于检查和计量标定程序，这是压力和位移窗口应显示为零零零（如部位零可调节后面板上压力零零位电器），然后可进行位移标记。

二、位移标定
把位移置于较平稳的工作台上，对准第一道刻度线，向里推进到第二道刻线，流值窗口数值应有变化。

检查结束应将机器关掉，重新开机方可进行正常测量。

注：千万不能用检查和计量标定程序进行正常试验、检测。

正常试验有超保护功能，计量标定为加保护功能，切切注意。

三、正常试验
开机后预热完毕，听到机内鸣响，即可开始试验。

当试件受力到峰值后机器就会自动下降，下降所需的时间最多30秒，下将时间可以通过设置键进行长短设置。

当一个试件试验结束时，压力位移峰值都被锁存时，主机开始下降，停止后如需打印报表或绘图，按打印键即可。

应事先联好打印机。

试验数据最多能存16个试件的参数，可通过上下键进行查阅。

马歇尔试验步骤及方法马歇尔试验是评估沥青混合料抗力的标准试验方法之一。

它旨在确定混合料的强度和稳定性，从而保证道路建设的质量和耐久性。

下面将详细介绍马歇尔试验的步骤及方法。

一、试验前准备1. 准备试验样品：从施工路段采集混合料样品，并确保样品代表性。

2. 清洁筛孔：清洁试验筛的筛孔，以确保沥青混合料颗粒的自由通过。

3. 校准设备：校准砂浆蓝混凝土试件应变计和加载装置。

二、试验步骤1. 准备模具：组装模具，包括下模和挡板。

确保模具表面光滑，不得有损坏或变形。

2. 样品烘干：将试样放入烘箱中，在恒定温度下烘干至混合料的自然含水率。

3. 混合料加热：将混合料随机加热至160°C - 170°C，以保持材料的流动性。

4. 混合料配料：将已烘干的试样放入混合料加热器中，加入沥青，搅拌均匀，确保混合料的均一性。

5. 模具装填：将预热后的混合料装入模具中，在装填过程中适当振实。

6. 模具压实：将装满混合料的模具放入马歇尔试验机中，施加动态荷载进行压实。

压实力度和次数应符合试验要求。

7. 样品冷却：将压实后的样品冷却至室温，确保样品内部结构稳定。

8. 试样取出：将模具拆卸，用橡胶锤轻轻敲击底板，使样品顺利取出。

9. 试样测量：测量试样的直径、高度和质量，计算样品的体积密度和质量密度。

三、试验数据处理及结果分析1. 强度计算：根据试样的体积和质量，计算马歇尔强度指标，如抗剪强度、稳定度和流值等。

2. 结果分析：根据试验结果，评估混合料的性能和质量，并与相应的标准进行比较。

四、试验注意事项1. 试验样品的选取要有代表性，以保证试验结果的准确性和可靠性。

2. 检查试验设备的状态和性能，确保其符合试验要求。

3. 严格按照试验流程进行操作，确保每个步骤的准确性和完整性。

4. 注意试验环境的温度和湿度，以免对试样的性能产生影响。

综上所述，马歇尔试验的步骤及方法旨在评估沥青混合料的强度和稳定性。

通过严格按照试验要求进行操作，并进行数据处理和结果分析，可以准确评估混合料的质量，并为道路建设提供参考依据。

沥青混合料马歇尔稳定度及流值测定作业指导书文件编号：XXXXX发布日期：2019年01月25日批准：审核：编写：XXXX 工程检测有限公司3.4马歇尔稳定度3.4.1 目的与适用范围本方法适用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定度试验（根据需要，也可进行真空饱水马歇尔试验）供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

3.4.2仪具与材料沥青混合料马歇尔试验仪、恒温水槽、真空饱水容器、烘箱、天平、温度计、卡尺。

3.4.3标准马歇尔试验方法1、准备工作1.1、按T 0702标准击实法成型的标准马歇尔试件，标准马歇尔试件应符合101.6mm±0.2mm、高63.5mm±1.3mm的要求。

对大型马歇尔试验试件，尺寸应符合直径152.4mm±0.2mm，高95.3mm±2.5mm 的要求。

一组试件的数量不得少于4个，并符合T 0702的规定。

1.2、量测试件的直径及高度：用卡尺测量试件中不的直径，马歇尔试件高度测定器或用卡尺在十字对称的4个方向量测离试件边缘10mm处得高度，准确至0.1mm，并以其平均值作为试件的高度。

如试件高度不符合63.5mm±1.3mm或95.3mm±2.5mm要求或量测高度相差大于2mm时，此试件作废。

1.3、按本规程规定的方法测定试件的密度、空隙率、沥青体积百分率、沥青饱和度、矿物间隙率等物理指标。

1.4、将恒温水槽调节至要求的试验温度，对粘稠石油沥青或烘箱养生锅的乳化沥青混合料为60℃±1℃，对煤沥青混合料为33.8℃±1℃，对空气养生的乳化沥青或液体沥青混合料为25℃±1℃。

2、试验步骤2.1、将试件置于已达规定温度的恒温水槽中保温，保温试件对马歇尔标准试件需30min～40min,对大型马歇尔试件需45min～65min。

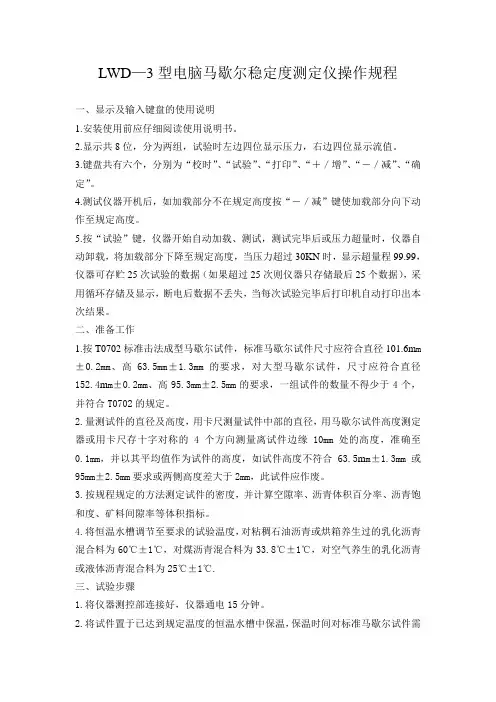

LWD—3型电脑马歇尔稳定度测定仪操作规程一、显示及输入键盘的使用说明1.安装使用前应仔细阅读使用说明书。

2.显示共8位，分为两组，试验时左边四位显示压力，右边四位显示流值。

3.键盘共有六个，分别为“校时”、“试验”、“打印”、“＋／增”、“－／减”、“确定”。

4.测试仪器开机后，如加载部分不在规定高度按“－／减”键使加载部分向下动作至规定高度。

5.按“试验”键，仪器开始自动加载、测试，测试完毕后或压力超量时，仪器自动卸载，将加载部分下降至规定高度，当压力超过30KN时，显示超量程99.99，仪器可存贮25次试验的数据（如果超过25次则仪器只存储最后25个数据），采用循环存储及显示，断电后数据不丢失，当每次试验完毕后打印机自动打印出本次结果。

二、准备工作1.按T0702标准击法成型马歇尔试件，标准马歇尔试件尺寸应符合直径101.6m m ±0.2mm、高63.5mm±1.3mm的要求，对大型马歇尔试件，尺寸应符合直径152.4m m±0.2mm、高95.3mm±2.5mm的要求，一组试件的数量不得少于4个，并符合T0702的规定。

2.量测试件的直径及高度，用卡尺测量试件中部的直径，用马歇尔试件高度测定器或用卡尺存十字对称的4个方向测量离试件边缘10mm处的高度，准确至0.1mm，并以其平均值作为试件的高度，如试件高度不符合63.5m m±1.3mm或95mm±2.5mm要求或两侧高度差大于2mm，此试件应作废。

3.按规程规定的方法测定试件的密度，并计算空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等体积指标。

4.将恒温水槽调节至要求的试验温度，对粘稠石油沥青或烘箱养生过的乳化沥青混合料为60℃±1℃，对煤沥青混合料为33.8℃±1℃，对空气养生的乳化沥青或液体沥青混合料为25℃±1℃.三、试验步骤1.将仪器测控部连接好，仪器通电15分钟。

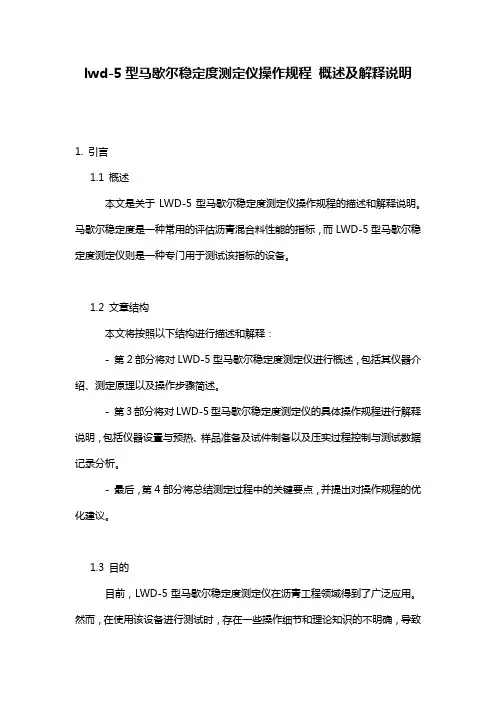

lwd-5型马歇尔稳定度测定仪操作规程概述及解释说明1. 引言1.1 概述本文是关于LWD-5型马歇尔稳定度测定仪操作规程的描述和解释说明。

马歇尔稳定度是一种常用的评估沥青混合料性能的指标，而LWD-5型马歇尔稳定度测定仪则是一种专门用于测试该指标的设备。

1.2 文章结构本文将按照以下结构进行描述和解释：- 第2部分将对LWD-5型马歇尔稳定度测定仪进行概述，包括其仪器介绍、测定原理以及操作步骤简述。

- 第3部分将对LWD-5型马歇尔稳定度测定仪的具体操作规程进行解释说明，包括仪器设置与预热、样品准备及试件制备以及压实过程控制与测试数据记录分析。

- 最后，第4部分将总结测定过程中的关键要点，并提出对操作规程的优化建议。

1.3 目的目前，LWD-5型马歇尔稳定度测定仪在沥青工程领域得到了广泛应用。

然而，在使用该设备进行测试时，存在一些操作细节和理论知识的不明确，导致操作规程的执行效果和测定结果的准确性有待提高。

因此，本文的目的是通过详细描述和解释LWD-5型马歇尔稳定度测定仪的操作规程，帮助读者全面了解该设备的使用方法，并掌握正确操作步骤与关键要点，从而提高测试效果和数据准确性。

也希望通过对操作规程进行优化建议，进一步完善测试流程，使其更加简便、高效、可靠。

2. LWD-5型马歇尔稳定度测定仪操作规程概述2.1 仪器介绍LWD-5型马歇尔稳定度测定仪是一种常用于沥青混合料工程性能评价的实验设备。

该仪器主要用于测量沥青混合料在受到压力作用下的变形能力，即其稳定度。

它由控制系统、压实装置和配套附件组成。

2.2 测定原理LWD-5型马歇尔稳定度测定仪通过施加标准的固结应力，使沥青混合料在一系列温度下进行压实处理，并记录其相应的变形情况。

通过测量样品变形后的稳定度指标，可以评估沥青混合料的抗剪强度、变形特性以及可能发生的破坏模式等参数。

2.3 操作步骤简述具体使用LWD-5型马歇尔稳定度测定仪进行操作时，需要按照以下步骤进行：1. 准备工作：确保仪器处于正常工作状态，接通电源并预热设备。

电脑数控马歇尔稳定度测定仪
操作规程
1将仪器安装好，按照规程要求，把压头和试件一起浸泡在60℃水中半小时后取出，把试件放入压头内，插好流值传感器，按【启动】键，试验开始，仪器自动记录此试件上的最大压力（即稳定度）及其对应的流值；同时打印机打印出此试件的试验结果。

打印完毕，仪器自动控制机械部分下降至一定高度，方便更换试件。

好仪器，好资料，尽在沧州建仪（）。

欢迎到网站查询可编辑版本。

打造中国建仪销售第一品牌，树立沧州产品全新形象
2若试件受压变形后，压力窗口显示99.99，即说明试件压力超过30kN（或50kN），试件未破坏，仪器自动停机，同时停止试验，并控制加载部分下降至一定高度。

3若按【启动】健后，升降台上升一点，压头还没有接触到压力传感器就停机，显示99.99，然后再下降，则说明压力传感线与仪器及传感器没有连接好，或压力传感器与连接接头内断路，排除方法详见说明书故障维修节。

文件制修订记录1.0准备工作1.1将过筛、洗净的石料及砂和石粉等置105±5℃的烘箱中烘干至恒重并测定各种矿料的视密度和沥青的密度，及矿料颗粒组成。

2将烘干分级的粗细集料，按每个试件设计级配成分要求称其质量，在一金属盘中混合均匀，矿粉单独加热，置烘箱中预热至沥青拌和温度以上约15℃（石油沥青通常为163℃）备用。

一般按一组试件（每组3-6个）备料，但进行配合比设计时宜一个一个分别备料，当采用替代法时，对粗集料中粒径大于26.5mm（圆孔筛30mm）的部分，以13.2-26.5mm（圆孔筛15-30mm）粗集料等量代替。

常温沥青混合料的矿料不加热。

3将按本规程（沥青及沥青混合料试验规程）T0601采集的沥青试样，用油浴、电热套或恒温烘箱熔化加热至本规程4.2.3.1规定的沥青混合料拌合温度备用。

当不得已采用燃气炉或电炉直接加热时，必须使用石棉垫隔开。

4用沾有少许黄油的棉纱擦净试模，套筒及击实座等置100℃左右烘箱中加热1h备用。

常温沥青混合料用试模不加热。

2.0试件制备2.1按照各种矿料在混合料中所占配合比例，称出一组（一般34个）或一个试件的需要的材料，置拌盘（锅）中的各种矿料继续加热并拌匀摊开，然后加入需要数量的热沥青，迅速地拌和均匀，并使混合料保持在温度130-160℃（石油沥青）或90-120℃（煤沥青）范围内。

2.2将拌好的沥青混合料，均匀称取一个试件所需的用量（约1200g）。

当一次拌和几个试件时，宜将其倒入经预热的金属盘中，用小铲适当拌和均匀分成几份，分别取用。

2.3从烘箱中取出预热的试模及套筒，沾有少许黄油的棉纱擦试套筒、底座及击实锤底面，将试模装在底座上垫一张圆形的吸油性小的纸，按四分法从四个方向用小铲将混合料铲入试模中，用插刀或大螺丝刀沿周边插捣15次，中间10次。

插捣后将沥青混合料表面整平成凸圆孤面。

2.4插入温度计，至混合料中心附近，检查混合料温度。

2.5待混合料温度符合要求的压实温度后，将试模连同底座一起放在击实台上固定在装好的混合料上垫一张吸油性小的圆纸，再将装有击实锤及导向棒的压实头插入试模中，然后开动马达或人工将击实锤从457mm高度自由落下击实规定的次数（75、50或35次）。

马歇尔试验1、马歇尔实验，全称“沥青混合料马歇尔稳定度及浸水马歇尔试验”，是确定沥青混合料最佳油石比的试验，其试验过程是对标准击实的试件在规定的温度和湿度等条件下受压，测定沥青混合料的稳定度和流值等指标，经一系列计算后，分别绘制出油石比与稳定度、流值、密度、空隙率、饱和度的关系曲线，最后确定出沥青混合料的最佳油石比。

2、过程：马歇尔试验是确定沥青混合料油石比的试验。

其试验过程是对标准击实的试件在规定的温度和湿度等条件下受压，测定沥青混合料的稳定度和流值等指标，经一系列计算后，分别绘制出油石比与稳定度、流值、密度、空隙率、饱和度的关系曲线，最后确定出沥青混合料的最佳油石比。

3、试验目的：以进行沥青混合料的配合比设计或沥青路面施工质量检验。

浸水马歇尔稳定试验供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。

4、仪器设备：沥青混合料马歇尔试验仪、恒温水槽等。

5、试验步骤(1) 按标准击实法成型马歇尔试件，其尺寸应符合规范规定，一组试件的数量最少不得少于4个。

(2) 量测试件的直径及高度。

(3) 按规范规定的方法测定试件的密度、计算有关物理指标。

(4) 将恒温水槽调节至要求的试验温度。

6、标准马歇尔试验方法（1）、将试件置于已达规定温度的恒温水槽中保温。

（2）、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

（3）、当采用自动马歇尔试验仪时，连接好接线。

（4）、启动加载设备，使试件承受荷载，加载速度为50±5mm/min。

（5）、记录或打印试件的稳定度和流值。

7、浸水马歇尔试验方法：与标准马歇尔试验方法的不同之处在于，试件在已达规定温度恒温水槽中的保温时间为48h，其余均与标准马歇尔试验方法相同。

8、作用我国现行《公路沥青路面施工技术规范》（JTJ032－94）中规定的设计方法是马歇尔设计方法。

在“十五”初期，针对江苏省高速公路沥青路面使用的所有石料进行了马歇尔设计方法和Superpave设计方法比较，探讨了Superpave设计方法和马歇尔设计方法的内在联系和区别。

马歇尔稳定度测定仪操作规程
1、显示器及输入键盘的使用说明：显示器共8位，分成两组，试验时，左边显示压力，右边显示（见仪器面板）；键盘共三个，分别为“切换”“试验”“打印”；“切换”键是从标定状态到工作状态之间相互切换的，按“试验”键仪器便控制机械部分自动试验。

2、仪器使用方法：将电子测控部分与机械加荷部分联接好，接通电源，此时窗口显示P0.00,L0.00,仪器通电15分钟后，将做好的试件放于加荷头之间，检查无误后按“试验”键即可，仪器自动控制加荷部分加荷，试件受压变形情况通过显示器直接显示出来，直到试件受压破裂，停止加压，显示器上直接显示试件的最大压力和对应的流值，自动打印出试验结果。

同时仪器自动控制加荷设备下降至规定高度，方便换试件。

马歇尔试验操作流程
嘿，朋友们！今天咱就来好好聊聊马歇尔试验操作流程。

你可别小瞧这马歇尔试验，它就像是一场神奇的魔法，能让我们对材料有更深入的了解！
先来说说准备工作吧！咱得把那些试验器材都准备得妥妥当当的，就像战士上战场前要把武器磨得锋利无比一样。

比如说试件模具，那可真是关键啊，要是模具不行，后面的一切不都白搭啦？然后就是调试各种仪器设备，这可得细心着点儿，稍不注意就可能出岔子哦。

接下来进入正式操作啦！先把沥青混合料拌和好，这就好比做菜要先把食材准备好一样。

然后把混合料装入模具，哇，这一步可得小心谨慎，千万别撒出来啦，不然多可惜呀！再用压力机把试件压实，就像给它来个紧紧的拥抱，让它成型。

紧接着就是脱模啦，看着那成型的试件，是不是有一种满满的成就感呢？
然后就是关键的测试环节啦！测稳定度、流值什么的，就好像给试件做一次全面的体检。

咱得瞪大眼睛，仔细观察数据，可不能有一丝马虎！你想想，如果因为咱的不仔细导致结果不准确，那得多郁闷呀！
最后根据测试结果进行分析和判断。

这就像是医生根据检查报告来诊断病情一样重要呢！
总之，马歇尔试验操作流程虽然不复杂，但每一步都至关重要。

它就像是我们了解材料性能的一把钥匙，只有认真对待，才能打开那扇神秘的大门。

所以啊，大家可不要小看它哦，一定要用心去做，才能得到准确可靠的结果呀！朋友们，都记住了吗？加油去做吧！。

马歇尔稳定度试验仪操作规程
一、准备工作
1、按T0702标准击实法成型马歇尔试件，尺寸应符合直径
101.6±0.2×63.5±1.3mm的要求。

2、在十字对称的4个方向量测试件边缘10mm处的高度，取平均值作为试件高，如高度不符合要求或两侧高度差大于2mm时，此试件应作废。

3、将试件置于已达到规定温度的恒温水槽中保温30-40min，试件应垫起不小于5cm。

二、试验步骤
1、试验仪上下压头应达到与试件温度相同，将压头内面擦拭干净，装上混合料试件，装置在上升托盘校准中心。

2、插好流值传感器，按“试验”键，试验开始，仪器自动控制机械部分加载，当加载至试件破裂时，仪器自动停止加载，自动记录下此试件的最大压力（即稳定度）及其对应的流值，同时打印机打印此试件的试验结果。

三、注意事项
1、从恒温水槽中取出试件至测出最大荷载值的时间，不应超过30s。

2、每次试验结束，务注意传感器的保存,清洁仪器，填写仪器使用记录。

马歇尔试验步骤及方法试验步骤1、准备工作(1) 按标准击实法成型马歇尔试件，其尺寸应符合规范规定，一组试件的数量最少不得少于4个。

(2) 量测试件的直径及高度。

(3) 按规范规定的方法测定试件的密度、计算有关物理指标。

(4) 将恒温水槽调节至要求的试验温度。

(一) 标准马歇尔试验方法1、将试件置于已达规定温度的恒温水槽中保温。

2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

3、当采用自动马歇尔试验仪时，连接好接线。

4、启动加载设备，使试件承受荷载，加载速度为50±5mm/min。

5、记录或打印试件的稳定度和流值。

(二) 浸水马歇尔试验方法：与标准马歇尔试验方法的不同之处在于，试件在已达规定温度恒温水槽中的保温时间为48h，其余均与标准马歇尔试验方法相同。

注意事项1、如标准马歇尔试件高度不符合63.5mm±1.3mm的要求或两侧高度差大于2mm时，此试件应作废。

2、从恒温水槽中取出试件至测出最大荷载值的时间，不得超过30s。

3、当一组测定值中某个测定值与平均值之差大于标准差的k倍时，该测定值应予舍弃，并以其余测定值的平均值作为试验结果。

当试件数目n为3、4、5、6个时，k值分别为1.15、1.46、1.67、1.82。

试验技术指标1、高温稳定性检验2、浸水马歇尔试验3、冻融劈裂试验4、水稳定检验5、低温抗裂性检验以及渗水系数检验流程：准备工作(1) 按标准击实法成型马歇尔试件，其尺寸应符合规范规定，一组试件的数量最少不得少于4个。

(2) 量测试件的直径及高度。

(3) 按规范规定的方法测定试件的密度、计算有关物理指标。

(4) 将恒温水槽调节至要求的试验温度。

(一) 标准马歇尔试验方法1、将试件置于已达规定温度的恒温水槽中保温。

2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。

3、当采用自动马歇尔试验仪时，连接好接线。

4、启动加载设备，使试件承受荷载，加载速度为50±5mm/min。
