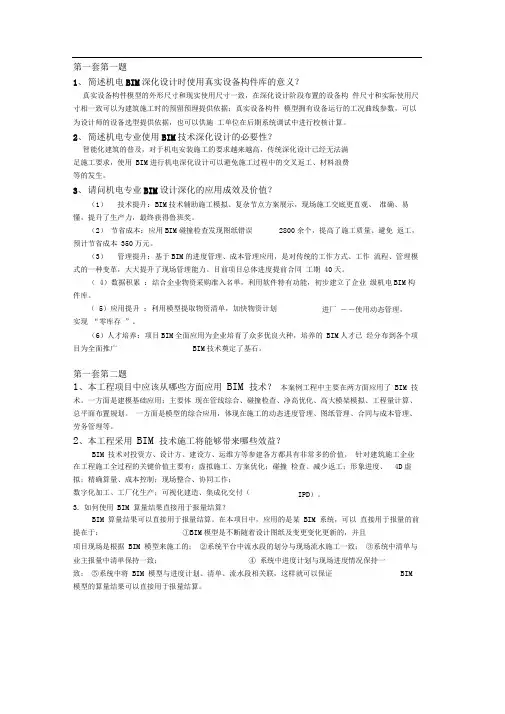

第一套第一题
1、简述机电BIM深化设计时使用真实设备构件库的意义？
真实设备构件模型的外形尺寸和现实使用尺寸一致，在深化设计阶段布置的设备构
件尺寸和实际使用尺寸相一致可以为建筑施工时的预留预埋提供依据；真实设备构件
模型拥有设备运行的工况曲线参数，可以为设计师的设备选型提供依据，也可以供施
工单位在后期系统调试中进行校核计算。
2、简述机电专业使用BIM技术深化设计的必要性？
智能化建筑的普及，对于机电安装施工的要求越来越高，传统深化设计已经无法满
足施工要求，使用BIM进行机电深化设计可以避免施工过程中的交叉返工、材料浪费
等的发生。
3、请问机电专业BIM设计深化的应用成效及价值？
（1）技术提升:BIM技术辅助施工模拟、复杂节点方案展示，现场施工交底更直观、准确、易懂，提升了生产力，最终获得鲁班奖。
（2）节省成本:应用BIM碰撞检查发现图纸错误2800余个，提高了施工质量、避免返工，预计节省成本350万元。
（3）管理提升:基于BIM的进度管理、成本管理应用，是对传统的工作方式、工作
流程、管理模式的一种变革，大大提升了现场管理能力。
目前项目总体进度提前合同
工期40天。
（4）数据积累:结合企业物资采购准入名单，利用软件特有功能，初步建立了企业
级机电BIM构件库。
（5）应用提升:利用模型提取物资清单，加快物资计划――进厂――使用动态管理，实现“零库存”。
（6）人才培养:项目BIM全面应用为企业培育了众多优良火种，培养的BIM人才已
经分布到各个项目为全面推广BIM技术奠定了基石。
第一套第二题
1、本工程项目中应该从哪些方面应用BIM技术？
本案例工程中主要在两方面应用了BIM技术。
一方面是建模基础应用：主要体
现在管线综合、碰撞检查、净高优化、高大模架模拟、工程量计算、总平面布置规划。
一方面是模型的综合应用，体现在施工的动态进度管理、图纸管理、合同与成本管理、劳务管理等。
2、本工程采用BIM技术施工将能够带来哪些效益？
BIM技术对投资方、设计方、建设方、运维方等参建各方都具有非常多的价值，
针对建筑施工企业在工程施工全过程的关键价值主要有：虚拟施工、方案优化；碰撞
检查、减少返工；形象进度、4D虚拟；精确算量、成本控制；现场整合、协同工作；数字化加工、工厂化生产；可视化建造、集成化交付（IPD）。
3.如何使用BIM算量结果直接用于报量结算？
BIM算量结果可以直接用于报量结算。
在本项目中，应用的是某BIM系统，可以直接用于报量的前提在于：①BIM模型是不断随着设计图纸及变更变化更新的，并且
项目现场是根据BIM模型来施工的；②系统平台中流水段的划分与现场流水施工一致；
③系统中清单与业主报量中清单保持一致；④系统中进度计划与现场进度情况保持一致；⑤系统中将BIM模型与进度计划、清单、流水段相关联，这样就可以保证 BIM 模型的算量结果可以直接用于报量结算。
第一套第三题
1、钢结构BIM深化设计图纸包含哪些？
○1根据设计图对钢结构的构造、节点构造、特殊的构造（如铸钢、球形支座）进行完善。
○2钢结构施工详图设计。
2、钢结构模型搭建步骤包括？
○1在综合排布过程中，首先将设计院的简易图纸通过CAD软件初步深化，制作重要部位剖面图，初步排布之后的专业图。
○2然后将CAD底图导入到Revit软件中，制图人员根据底图人员搭建初步模型。
同时，可以将建筑、结构模型通过“链接”功能链接过来，在绘制过程中及时避让梁、柱等结构。
○3模型建立完成后，通过可视化的三维模型及模型碰撞检测功能，对一些平面图中反馈不到的信息，进行可视化体现并且进行修改。
3、钢结构实行BIM技术深化设计的步骤。
深化设计图纸的设计思路：建立结构整体模型→现场拼装分段（运输分段）→加工制作分段→分解为构件与节点→结合工艺、材料、焊缝、结构设计说明等→深化设计详图。
第二套第一题
1、施工动态模拟中的5D的体现有哪些？
进度模拟
资金与资源曲线
2、简述在BIM实施过程中应遵循的四个步骤，及每步的工作内容？
准备工作：成立BIM工作小组，制定实施目标及计划
BIM需求分析：需求调研与分析
制定标准与规范：建模标准、应用规范、技术标准。
应用与持续优化：产品培训、应用上线、维护与升级。
3、项目实施BIM过程中的主要难点体现在哪些方面？
参建各方之间存在博弈
解决办法：BIM技术提供了一个集成管理与协同工作环境，并且一个完善的信息模型，能够连接建筑项目生命期不同阶段的数据、过程和资源，是对工程对象的完整描述，可对建设项目各方普遍使用。
BIM技术虽然很好，但是各参与方往往处于各自的利益考虑，不愿提供BIM模型，不愿精确透明，无形中为BIM技术的推广制造了障碍。
为此，该项目在招标投标阶段就明确要求各投标单位具备BIM技术应用能力，不但要在项目上使用BIM技术，还要提供BIM模型数据。
BIM模型和工程数据的准确性有待提高
基于BIM技术辅助进行工程项目管理，虽然可以提供更加直观高效的管理手段，但是如果所依据的数据不够准确，就无法真正做到利用BIM技术指导现场施工作业。
为此项目在展开BIM应用前，对工程BIM需求进行分析，确定建模精细化标准及工程进度计划等相关数据的精度规范，保证后期BM应用过程中所提供的数据满足指导现场施工需要。
第二套第二题
1、你所了解到BIM在运维阶段的应用有哪些（至少列出三点）？并简述其所
带来的好处、解决的问题。
答：1.机械通风
2.垂直交通
3.温度检测
4.水平衡
5.租户信息
6.地下室设备
7.视频监控
8.数据分析
2、简述BIM技术在运维阶段的应用意.
答：建筑物的全生命周期包含规划、设计、施工及使用维护，其设备维护与管理一直是件复杂的工作。
当建筑物完工后的维护动作，因管理知识与经验的有限与每年管理委员会及管理服务人改革制度，各种管理实务经验传承不易，缺乏咨询对象或实务性的参考，容易在执行作业流程上发生问题，形成一种恶性循环。
BIM主要功能在
建筑物生命周期中，建立并使用内部共通可存取与项目相关的信息，在这经数字整合的环境中，前者输入之数据可供后续其他人员使用，有助于提高项目质量、节省时间、减低成本与错误，透过BIM建立的图说及相关信息，将建筑物相关实施数据自BIM中截取，以建立设施管理的数据库，作为设施管理的主要内容，透过管理软件可查询相关设施数据，能降低维修之不便并避免错误，让使用者在使用阶段的维护管理更方便且更有效率
第二套第三题
1、简述BIM机电深化设计步骤：
1)成立深化设计小组；
2)明确设计思路；
3)设计参数的收集（熟悉建筑图、精装图以及功能区划分，领会业主方的技术
要求，对比国家设计及施工规范标准、不违背国家强制性标准，了解关键设
备及材料的型号规格、安装工艺要求等）；
4)明确及统一各专业的绘图标准和图层、颜色及深化程度；
5)提出深化设计大纲；
6)各专业互相提供设计参数并提出配合条件；
7)绘制各专业深化设计模型；
8)将各专业深化模型出具的碰撞报告及安装所需的区域净高分析送业主和顾问
审批；
9)审批通过后修改机电综合模型；
10)机电综合模型与精装修（土建、结构模型）核对无误后送业主和顾问审批；
11)原设计单位批准；
12)审批通过后生成施工模型并分发各相关专业施工班组；
13)对现场施工人员进行机电深化设计模型展示和施工工艺技术交底；
14)配合施工及对施工过程中发现的问题及时反馈并修改模型；
15)绘制竣工模型。
2、简述机电专业使用BIM深化设计的必要性。
智能化建筑的普及，对于机电安装施工的要求越来越高，传统深化设计已经无法满足施工要求，使用BIM进行机电深化设计可以避免施工过程中的交叉返工、材料浪费等的发生。
3、简述BIM在机电领域有哪些应用。
1）机电深化施工模型安装区域净高分析以及机电各个专业与土建碰撞报告‘
2）现场设备管线查缺补漏；
3）通过对机电的深化设计，对设计方案的构造方式、工艺做法和工序安排进行优化，使深化设计后出具的模型完全具备可实施性，满足施工单位能按模型
施工的严格要求；
4）通过对机电的深化设计、充分详细地对复杂节点、剖面进行优化补充，对工程量清单中未包括的施工内容进行补漏拾遗，准确调整施工预算；
5）通过对机电的深化设计，补充、完善及优化，进一步明确机电与装饰、土建和幕墙等其他专业各自的工作面，明确彼此可能交叉施工的内容，为各专业
顺利配合施工创造有利条件。
