钢管混凝土柱浇筑施工技术标准

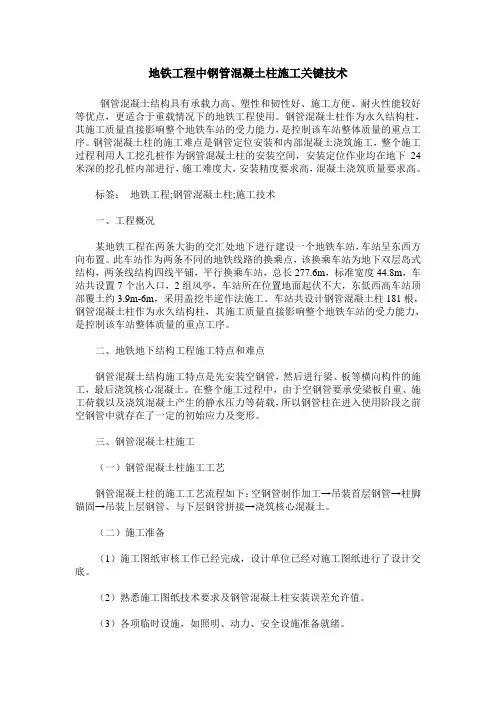

地铁工程中钢管混凝土柱施工关键技术钢管混凝土结构具有承载力高、塑性和韧性好、施工方便、耐火性能较好等优点，更适合于重载情况下的地铁工程使用。

钢管混凝土柱作为永久结构柱，其施工质量直接影响整个地铁车站的受力能力，是控制该车站整体质量的重点工序。

钢管混凝土柱的施工难点是钢管定位安装和内部混凝土浇筑施工，整个施工过程利用人工挖孔桩作为钢管混凝土柱的安装空间，安装定位作业均在地下24米深的挖孔桩内部进行，施工难度大，安装精度要求高，混凝土浇筑质量要求高。

标签：地铁工程;钢管混凝土柱;施工技术一、工程概况某地铁工程在两条大街的交汇处地下进行建设一个地铁车站，车站呈东西方向布置。

此车站作为两条不同的地铁线路的换乘点，该换乘车站为地下双层岛式结构，两条线结构四线平铺，平行换乘车站，总长277.6m，标准宽度44.8m，车站共设置7个出入口，2组风亭，车站所在位置地面起伏不大，东低西高车站顶部覆土约3.9m-6m，采用盖挖半逆作法施工。

车站共设计钢管混凝土柱181根，钢管混凝土柱作为永久结构柱，其施工质量直接影响整个地铁车站的受力能力，是控制该车站整体质量的重点工序。

二、地铁地下结构工程施工特点和难点钢管混凝土结构施工特点是先安装空钢管，然后进行梁、板等横向构件的施工，最后浇筑核心混凝土。

在整个施工过程中，由于空钢管要承受梁板自重、施工荷载以及浇筑混凝土产生的静水压力等荷载，所以钢管柱在进入使用阶段之前空钢管中就存在了一定的初始应力及变形。

三、钢管混凝土柱施工（一）钢管混凝土柱施工工艺钢管混凝土柱的施工工艺流程如下：空钢管制作加工→吊装首层钢管→柱脚锚固→吊装上层钢管、与下层钢管拼接→浇筑核心混凝土。

（二）施工准备（1）施工图纸审核工作已经完成，设计单位已经对施工图纸进行了设计交底。

（2）熟悉施工图纸技术要求及钢管混凝土柱安装误差允许值。

（3）各项临时设施，如照明、动力、安全设施准备就绪。

（4）各种监控量测设备已经标定完成。

编号：ZJJS-钢管柱砼发放号：*************工程钢管柱混凝土浇筑方案编制人:申报人:审批人:编制部门：***********项目部目录一、工程概况 (3)二、编制依据 (3)3、施工部署 (3)施工顺序 (3)砼选用 (3)砼配合比设计与原材料要求 (3)原材料要求 (4)配合比要求 (4)砼运输及输送 (5)振捣方式 (5)施工组织 (5)项目部质量安全组织机构 (5)施工班组人员配备 (5)4、施工准备 (5)钢管混凝土柱施工前准备 (5)外包柱混凝土施工前准备 (6)技术交底 (6)其他准备工作 (6)5主要资源需用计划 (7)主要材料 (7)主要施工机具 (7)劳动力计划 (7)6施工进度计划 (7)7主要施工方式 (7)砼浇筑前的具有条件和要求 (7)砼供给、运输、卸料 (8)砼泵送要点 (8)砼浇筑 (8)施工缝 (9)砼养护 (9)试块制作 (9)砼检测 (10)质量标准 (10)八、质量保证办法 (10)九、安全保证办法 (10)一、工程概况************工程位于朝阳区***路。

建筑面积20000平方米，地上三层局部四层，地下一层，钢筋混凝土与钢结构复合体。

地下室设有圆型钢管混凝土和方型钢管混凝土柱，柱径在500mm~800mm之间，柱高米，在柱根~高度范围内外包200mm~300mm厚钢筋砼。

管内及外包混凝土强度品级为C60。

二、编制依据*************工程结构施工图。

钢管混凝土结构技术规程CECS28：2012。

钢管混凝土工程施工质量验收规范GB50628-2010混凝土结构工程施工质量验收规范GB50204-2002(2011年版)高强混凝土应用技术规程JGJ/T281-20123、施工部署施工顺序清理、检查→验收→砼浇筑→养护→施工缝砼凿毛、清理（包括钢管柱管壁）。

砼选用选用商品砼。

砼配合比设计与原材料要求混凝土配合比设计及混凝土材料要求应符合《高强混凝土应用技术规程》JGJ/T281-2012的规定。

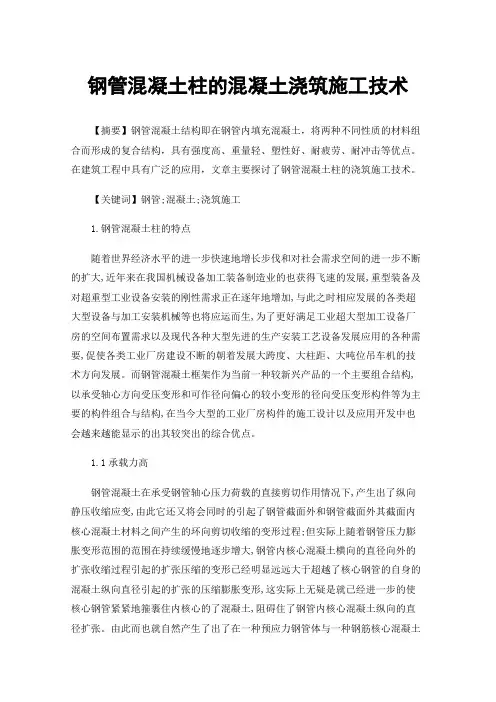

钢管混凝土柱的混凝土浇筑施工技术【摘要】钢管混凝土结构即在钢管内填充混凝土，将两种不同性质的材料组合而形成的复合结构，具有强度高、重量轻、塑性好、耐疲劳、耐冲击等优点。

在建筑工程中具有广泛的应用，文章主要探讨了钢管混凝土柱的浇筑施工技术。

【关键词】钢管;混凝土;浇筑施工1.钢管混凝土柱的特点随着世界经济水平的进一步快速地增长步伐和对社会需求空间的进一步不断的扩大,近年来在我国机械设备加工装备制造业的也获得飞速的发展,重型装备及对超重型工业设备安装的刚性需求正在逐年地增加,与此之时相应发展的各类超大型设备与加工安装机械等也将应运而生,为了更好满足工业超大型加工设备厂房的空间布置需求以及现代各种大型先进的生产安装工艺设备发展应用的各种需要,促使各类工业厂房建设不断的朝着发展大跨度、大柱距、大吨位吊车机的技术方向发展。

而钢管混凝土框架作为当前一种较新兴产品的一个主要组合结构,以承受轴心方向受压变形和可作径向偏心的较小变形的径向受压变形构件等为主要的构件组合与结构,在当今大型的工业厂房构件的施工设计以及应用开发中也会越来越能显示的出其较突出的综合优点。

1.1承载力高钢管混凝土在承受钢管轴心压力荷载的直接剪切作用情况下,产生出了纵向静压收缩应变,由此它还又将会同时的引起了钢管截面外和钢管截面外其截面内核心混凝土材料之间产生的环向剪切收缩的变形过程;但实际上随着钢管压力膨胀变形范围的范围在持续缓慢地逐步增大,钢管内核心混凝土横向的直径向外的扩张收缩过程引起的扩张压缩的变形已经明显远远大于超越了核心钢管的自身的混凝土纵向直径引起的扩张的压缩膨胀变形,这实际上无疑是就已经进一步的使核心钢管紧紧地箍裹住内核心的了混凝土,阻碍住了钢管内核心混凝土纵向的直径扩张。

由此而也就自然产生了出了在一种预应力钢管体与一种钢筋核心混凝土体之间而产生了的又一种的相互的排斥的作用力,此力便可被称为紧箍力。

这样从而也就可使预应力钢管体和各种钢筋核心混凝土体之间都是处于这样一个的三向应力平衡状态,从而又能使各类预应力混凝土板面的强度弯曲性抗压性能屈服强度性能都得以大大程度得地提高。

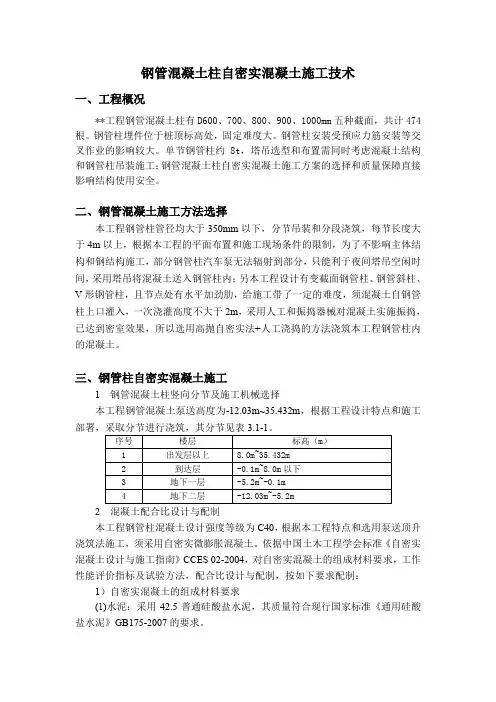

钢管混凝土柱自密实混凝土施工技术一、工程概况**工程钢管混凝土柱有D600、700、800、900、1000mm五种截面，共计474根。

钢管柱埋件位于桩顶标高处，固定难度大。

钢管柱安装受预应力筋安装等交叉作业的影响较大。

单节钢管柱约8t，塔吊选型和布置需同时考虑混凝土结构和钢管柱吊装施工；钢管混凝土柱自密实混凝土施工方案的选择和质量保障直接影响结构使用安全。

二、钢管混凝土施工方法选择本工程钢管柱管径均大于350mm以下，分节吊装和分段浇筑，每节长度大于4m以上，根据本工程的平面布置和施工现场条件的限制，为了不影响主体结构和钢结构施工，部分钢管柱汽车泵无法辐射到部分，只能利于夜间塔吊空闲时间，采用塔吊将混凝土送入钢管柱内；另本工程设计有变截面钢管柱、钢管斜柱、V形钢管柱，且节点处有水平加劲肋，给施工带了一定的难度，须混凝土自钢管柱上口灌入，一次浇灌高度不大于2m，采用人工和振捣器械对混凝土实施振捣，已达到密室效果，所以选用高抛自密实法+人工浇捣的方法浇筑本工程钢管柱内的混凝土。

三、钢管柱自密实混凝土施工1 钢管混凝土柱竖向分节及施工机械选择本工程钢管混凝土泵送高度为-12.03m~35.432m，根据工程设计特点和施工部署，采取分节进行浇筑，其分节见表3.1-1。

2 混凝土配合比设计与配制本工程钢管柱混凝土设计强度等级为C40，根据本工程特点和选用泵送顶升浇筑法施工，须采用自密实微膨胀混凝土。

依据中国土木工程学会标准《自密实混凝土设计与施工指南》CCES 02-2004，对自密实混凝土的组成材料要求，工作性能评价指标及试验方法，配合比设计与配制，按如下要求配制：1）自密实混凝土的组成材料要求(1)水泥：采用42.5普通硅酸盐水泥，其质量符合现行国家标准《通用硅酸盐水泥》GB175-2007的要求。

(2)骨料：骨料符合现行国家标准《普通混凝土用砂石》JGJ52-2006的要求。

根据长沙地区的资源，粗骨料采用5~20mm连续级配的砾石，针片状颗粒含量小于10%，空隙率小于40%。

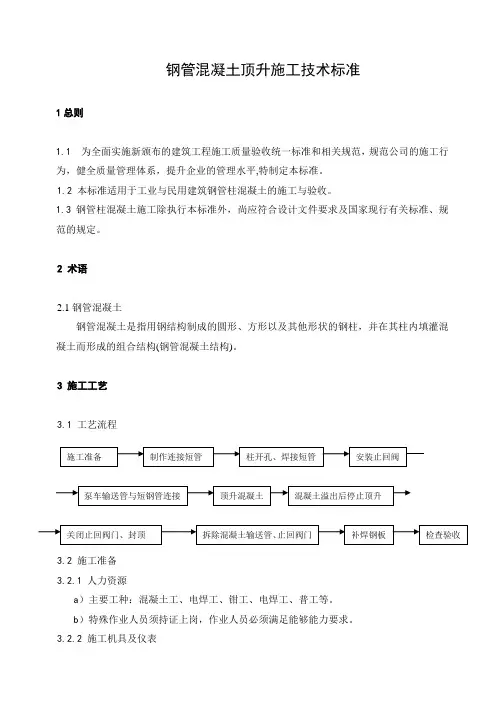

钢管混凝土顶升施工技术标准1总则1.1 为全面实施新颁布的建筑工程施工质量验收统一标准和相关规范，规范公司的施工行为，健全质量管理体系，提升企业的管理水平,特制定本标准。

1.2本标准适用于工业与民用建筑钢管柱混凝土的施工与验收。

1.3钢管柱混凝土施工除执行本标准外，尚应符合设计文件要求及国家现行有关标准、规范的规定。

2 术语2.1钢管混凝土钢管混凝土是指用钢结构制成的圆形、方形以及其他形状的钢柱，并在其柱内填灌混凝土而形成的组合结构(钢管混凝土结构)。

3 施工工艺3.1 工艺流程3.2 施工准备3.2.1 人力资源a）主要工种：混凝土工、电焊工、钳工、电焊工、普工等。

b）特殊作业人员须持证上岗，作业人员必须满足能够能力要求。

3.2.2施工机具及仪表主要机具: 混凝土泵车、混凝土输送车、Φ150电动砂轮机、高压水泵、气割设备、焊接设备、Φ100混凝土输送管及管卡若干。

3.2.3工程材料a)主要材料：水泥、砂、石子、水、掺合料、外加剂。

b)材料验收：泵送顶升混凝土的原材料质量，特别是骨料粒径级配、针片状含量、含泥量、含水率应经常检测，根据检测结果及时调整配合比。

—水泥、掺合料、外加剂应有合格证，其材料验收应符合《混凝土工程现场集中搅拌施工技术标准》（QJ3-11000-2003）。

—粗骨料粒径5mm—31.5mm，其含泥量控制在1%之内；细骨料的细度模数宜控制在2.5～2.9之间；粗细骨料的验收应符合《混凝土工程现场集中搅拌施工技术标准》（QJ3-11000-2003）。

—混凝土水灰比不大于0.45，混凝土坍落度入模时不小于150mm，加适量减水剂。

—为保证混凝土密实，在混凝土掺加微膨胀剂，使混凝土浇灌后微膨胀，补偿收缩，达到自密实。

—水应采用自来水，当用其他水源时，水的检验应符合应符合《混凝土工程现场集中搅拌施工技术标准》（QJ3-11000-2003）。

3.2.4技术准备a) 熟悉图纸、进行图纸自审；参加图纸会审。

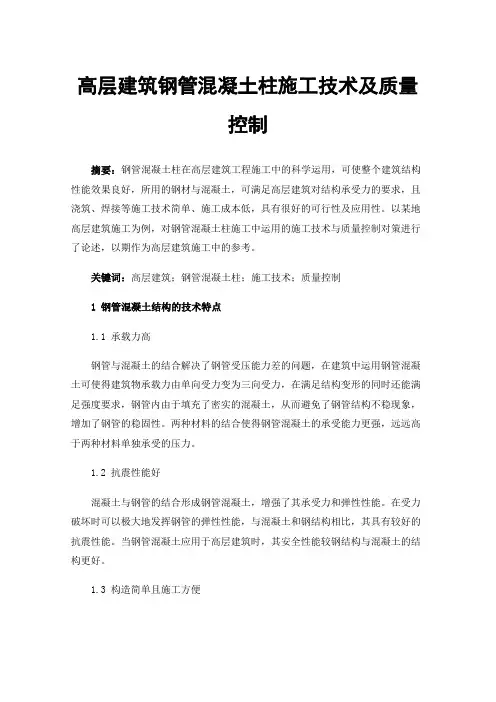

高层建筑钢管混凝土柱施工技术及质量控制摘要：钢管混凝土柱在高层建筑工程施工中的科学运用，可使整个建筑结构性能效果良好，所用的钢材与混凝土，可满足高层建筑对结构承受力的要求，且浇筑、焊接等施工技术简单、施工成本低，具有很好的可行性及应用性。

以某地高层建筑施工为例，对钢管混凝土柱施工中运用的施工技术与质量控制对策进行了论述，以期作为高层建筑施工中的参考。

关键词：高层建筑；钢管混凝土柱；施工技术；质量控制1钢管混凝土结构的技术特点1.1 承载力高钢管与混凝土的结合解决了钢管受压能力差的问题，在建筑中运用钢管混凝土可使得建筑物承载力由单向受力变为三向受力，在满足结构变形的同时还能满足强度要求，钢管内由于填充了密实的混凝土，从而避免了钢管结构不稳现象，增加了钢管的稳固性。

两种材料的结合使得钢管混凝土的承受能力更强，远远高于两种材料单独承受的压力。

1.2 抗震性能好混凝土与钢管的结合形成钢管混凝土，增强了其承受力和弹性性能。

在受力破坏时可以极大地发挥钢管的弹性性能，与混凝土和钢结构相比，其具有较好的抗震性能。

当钢管混凝土应用于高层建筑时，其安全性能较钢结构与混凝土的结构更好。

1.3 构造简单且施工方便与钢筋混凝土柱相比，钢管混凝土无需使用模板，这也就减少了模板安装和拆卸步骤，且在钢管内无需使用钢筋固定，这在很大程度上为建筑施工带来了较大便利。

特别是目前具有专门的泵送设备，可以将钢管和混凝土快速结合，为施工进度提供了保障。

钢管混凝土技术不仅在施工上更加方便，构造的施工过程也简单，这就有利于施工人员的操作[1]。

同时，由于钢管构件自重小，可以大大节省运输和吊装的费用。

另外，与普通的钢柱相比较，钢管混凝土不需要柱脚支撑，可以直接插入杯口进行操作，省时又省力。

2高层建筑钢管混凝土柱施工技术要点2.1 制作技术钢管柱通常由工厂制作，在工厂质量检验合格后，运输至施工现场，然后进行各个构件的组装和焊接。

2.1.1 主筒制作（1）钢板进入工厂前，需对其进行质量检验，确定合格后才可用于主筒制作；（2）清洁好钢板，进行下料，切割时应预留一定的余量。

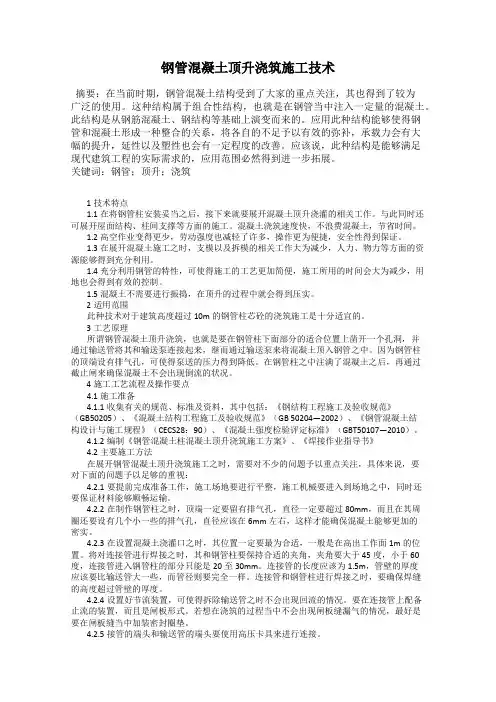

钢管混凝土顶升浇筑施工技术摘要：在当前时期，钢管混凝土结构受到了大家的重点关注，其也得到了较为广泛的使用。

这种结构属于组合性结构，也就是在钢管当中注入一定量的混凝土。

此结构是从钢筋混凝土、钢结构等基础上演变而来的。

应用此种结构能够使得钢管和混凝土形成一种整合的关系，将各自的不足予以有效的弥补，承载力会有大幅的提升，延性以及塑性也会有一定程度的改善。

应该说，此种结构是能够满足现代建筑工程的实际需求的，应用范围必然得到进一步拓展。

关键词：钢管；顶升；浇筑1技术特点1.1在将钢管柱安装妥当之后，接下来就要展开混凝土顶升浇灌的相关工作。

与此同时还可展开屋面结构、柱间支撑等方面的施工。

混凝土浇筑速度快，不浪费混凝土，节省时间。

1.2高空作业变得更少，劳动强度也减轻了许多，操作更为便捷，安全性得到保证。

1.3在展开混凝土施工之时，支模以及拆模的相关工作大为减少，人力、物力等方面的资源能够得到充分利用。

1.4充分利用钢管的特性，可使得施工的工艺更加简便，施工所用的时间会大为减少，用地也会得到有效的控制。

1.5混凝土不需要进行振捣，在顶升的过程中就会得到压实。

2适用范围此种技术对于建筑高度超过10m的钢管柱芯砼的浇筑施工是十分适宜的。

3工艺原理所谓钢管混凝土顶升浇筑，也就是要在钢管柱下面部分的适合位置上凿开一个孔洞，并通过输送管将其和输送泵连接起来，继而通过输送泵来将混凝土顶入钢管之中。

因为钢管柱的顶端设有排气孔，可使得泵送的压力得到降低。

在钢管柱之中注满了混凝土之后，再通过截止闸来确保混凝土不会出现倒流的状况。

4施工工艺流程及操作要点4.1施工准备4.1.1收集有关的规范、标准及资料，其中包括：《钢结构工程施工及验收规范》（GB50205）、《混凝土结构工程施工及验收规范》（GB 50204—2002）、《钢管混凝土结构设计与施工规程》（CECS28：90）、《混凝土强度检验评定标准》（GBT50107—2010）。

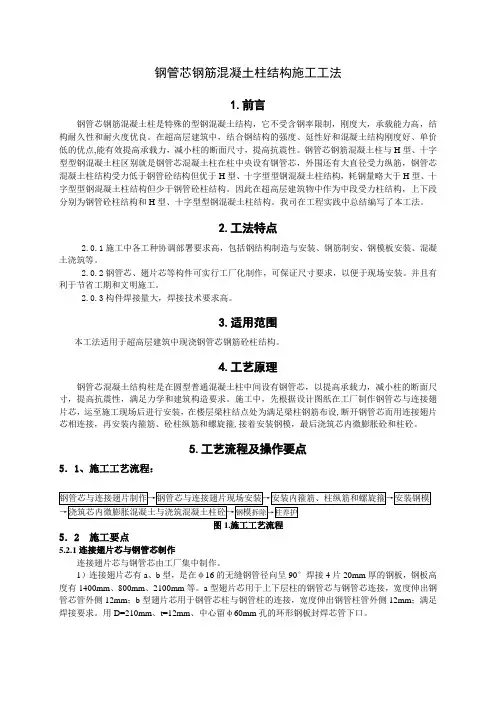

钢管芯钢筋混凝土柱结构施工工法1.前言钢管芯钢筋混凝土柱是特殊的型钢混凝土结构，它不受含钢率限制，刚度大，承载能力高，结构耐久性和耐火度优良。

在超高层建筑中，结合钢结构的强度、延性好和混凝土结构刚度好、单价低的优点,能有效提高承载力，减小柱的断面尺寸，提高抗震性。

钢管芯钢筋混凝土柱与H型、十字型型钢混凝土柱区别就是钢管芯混凝土柱在柱中央设有钢管芯，外围还有大直径受力纵筋，钢管芯混凝土柱结构受力低于钢管砼结构但优于H型、十字型型钢混凝土柱结构，耗钢量略大于H型、十字型型钢混凝土柱结构但少于钢管砼柱结构。

因此在超高层建筑物中作为中段受力柱结构，上下段分别为钢管砼柱结构和H型、十字型型钢混凝土柱结构。

我司在工程实践中总结编写了本工法。

2.工法特点2.0.1施工中各工种协调部署要求高，包括钢结构制造与安装、钢筋制安、钢模板安装、混凝土浇筑等。

2.0.2钢管芯、翅片芯等构件可实行工厂化制作，可保证尺寸要求，以便于现场安装。

并且有利于节省工期和文明施工。

2.0.3构件焊接量大，焊接技术要求高。

3.适用范围本工法适用于超高层建筑中现浇钢管芯钢筋砼柱结构。

4.工艺原理钢管芯混凝土结构柱是在圆型普通混凝土柱中间设有钢管芯，以提高承载力，减小柱的断面尺寸，提高抗震性，满足力学和建筑构造要求。

施工中，先根据设计图纸在工厂制作钢管芯与连接翅片芯，运至施工现场后进行安装，在楼层梁柱结点处为满足梁柱钢筋布设,断开钢管芯而用连接翅片芯相连接，再安装内箍筋、砼柱纵筋和螺旋箍,接着安装钢模，最后浇筑芯内微膨胀砼和柱砼。

5.工艺流程及操作要点5．1、施工工艺流程：图1.施工工艺流程5．2 施工要点5.2.1连接翅片芯与钢管芯制作连接翅片芯与钢管芯由工厂集中制作。

1）连接翅片芯有a、b型，是在φ16的无缝钢管径向呈90°焊接4片20mm厚的钢板，钢板高度有1400mm、800mm、2100mm等。

a型翅片芯用于上下层柱的钢管芯与钢管芯连接，宽度伸出钢管芯管外侧12mm；b型翅片芯用于钢管芯柱与钢管柱的连接，宽度伸出钢管柱管外侧12mm；满足焊接要求。

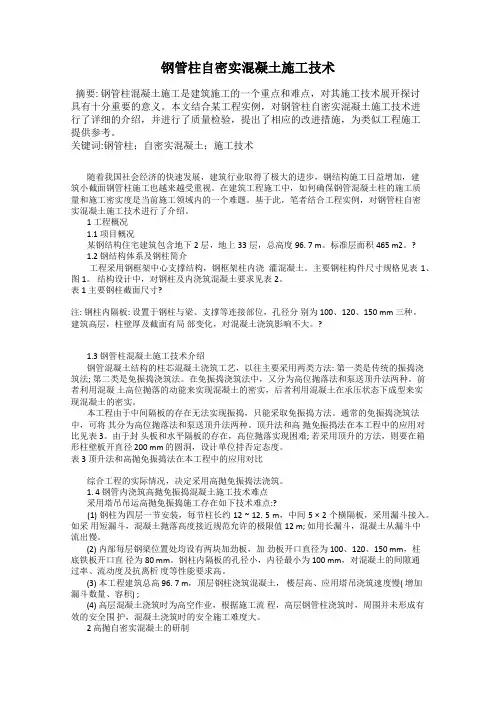

钢管柱自密实混凝土施工技术摘要: 钢管柱混凝土施工是建筑施工的一个重点和难点，对其施工技术展开探讨具有十分重要的意义。

本文结合某工程实例，对钢管柱自密实混凝土施工技术进行了详细的介绍，并进行了质量检验，提出了相应的改进措施，为类似工程施工提供参考。

关键词:钢管柱；自密实混凝土；施工技术随着我国社会经济的快速发展，建筑行业取得了极大的进步，钢结构施工日益增加，建筑小截面钢管柱施工也越来越受重视。

在建筑工程施工中，如何确保钢管混凝土柱的施工质量和施工密实度是当前施工领域内的一个难题。

基于此，笔者结合工程实例，对钢管柱自密实混凝土施工技术进行了介绍。

1 工程概况1.1 项目概况某钢结构住宅建筑包含地下2层，地上33层，总高度96. 7 m。

标准层面积465 m2。

?1.2 钢结构体系及钢柱简介工程采用钢框架中心支撑结构，钢框架柱内浇灌混凝土。

主要钢柱构件尺寸规格见表1、图1。

结构设计中，对钢柱及内浇筑混凝土要求见表2。

表 1 主要钢柱截面尺寸?注: 钢柱内隔板: 设置于钢柱与梁、支撑等连接部位，孔径分别为 100、120、150 mm 三种。

建筑高层，柱壁厚及截面有局部变化，对混凝土浇筑影响不大。

?1.3 钢管柱混凝土施工技术介绍钢管混凝土结构的柱芯混凝土浇筑工艺，以往主要采用两类方法: 第一类是传统的振捣浇筑法; 第二类是免振捣浇筑法。

在免振捣浇筑法中，又分为高位抛落法和泵送顶升法两种。

前者利用混凝土高位抛落的动能来实现混凝土的密实，后者利用混凝土在承压状态下成型来实现混凝土的密实。

本工程由于中间隔板的存在无法实现振捣，只能采取免振捣方法。

通常的免振捣浇筑法中，可将其分为高位抛落法和泵送顶升法两种。

顶升法和高抛免振捣法在本工程中的应用对比见表 3。

由于封头板和水平隔板的存在，高位抛落实现困难; 若采用顶升的方法，则要在箱形柱壁板开直径 200 mm 的圆洞，设计单位持否定态度。

表 3 顶升法和高抛免振捣法在本工程中的应用对比综合工程的实际情况，决定采用高抛免振捣法浇筑。

目录1 钢管混凝土柱浇筑 (1)1.1 总则 (1)1.1.1 适用范围 (1)1.1.2 编制参考标准及规范 (1)1.2 术语 (1)1.3 基本规定 (2)1.4 施工准备 (2)1.4.1 技术准备 (2)1.4.2 材料与设备 (2)1.4.3 作业条件 (3)1.5 材料和质量要点 (3)1.5.1 材料的关键要求 (3)1.5.2 质量要点 (3)1.6 施工工艺 (4)1.6.1 工艺流程 (4)1.6.2 施工工艺 (4)1.7 质量标准 (9)1.7.1 主控项目 (9)1.7.2一般项目 (9)1.8 成品保护 (9)1.9 安全环保措施 (10)1.9.1 安全保证措施 (10)1.9.2 环保措施 (10)1.10 质量记录 (10)1 钢管混凝土柱浇筑1。

1 总则为了加强建筑工程的质量管理，指导钢管混凝土柱浇筑工程的正确施工,保证钢管混凝土柱工程的施工质量,制定本技术标准。

1.1。

1 适用范围本标准适用于钢结构住宅建筑工程中钢管混凝土柱的施工。

1.1.2 编制参考标准及规范（1)《建筑工程施工质量验收统一标准》 GB50300-2013(2)《钢结构工程施工质量及验收规范》 GB50205-2001（3）《自密实混凝土应用技术规程》 JGJ/T 283—2012（4）《混凝土结构工程施工质量验收规范》 GB50204-2002(2011版）（5）《混凝土强度检验评定标准》GB/T 50107-20101.2 术语（1）自密实混凝土自密实混凝土是指在具有高流动性、均匀性和稳定性,浇筑时无需外力振捣,能够在自重作用下流动并充满模板空间的混凝土.（2)混凝土坍落度自坍落度筒提起后测量筒高与试体最高点之间的高度差即为该混凝土坍落度值。

(3）坍落扩展度自坍落度筒提起至混凝土拌合物停止流动后,测量坍落扩展面最大直径和与最大直径呈垂直方向的直径的平均值.（4）扩展时间（T500）用坍落度筒测量混凝土坍落扩展度时，自坍落度筒提起开始计时，至拌合物坍落扩展面直径达到500mm时的时间。

GB50936-2014钢管混凝土结构技术规范形隔板，变径钢管的壁厚不应小于所连接的钢管壁厚，变径段的斜度不宜大于1：6，变径段宜设置在楼盖结构高度范围内。

7.2.3钢管分段接头在现场连接时，宜加焊内套圈和必要的焊缝定位件。

7.2.4钢管混凝土柱的直径较小时，钢梁与钢管混凝土柱之间可采用外加强环连接（图7.2.4-1）,外加强环应为环绕钢管混凝土柱的封闭的满环（图7.2.4-2）。

外加强环与钢管外壁应采用全熔透焊缝连接，外加强环与钢梁应采用栓焊连接。

外加强环的厚度不宜小于钢梁翼缘的厚度、宽度c不宜小于钢梁翼缘宽度的0.7倍。

外加强环也可按本规范附录C中的方法进行设计。

图7.2.4-1钢梁与钢管混凝土柱采用外加强环连接构造示意图1-外加强环图7.2.4-2外加强环构造示意图7.2.5钢管混凝土柱的直径较大时，钢梁与钢管混凝土柱之间可采用内加强环连接。

内加强环与钢管内壁应采用全熔透坡口焊缝连接。

梁与柱可采用现场直接连接，也可与带有悬臂梁段的柱在现场进行梁的拼接。

悬臂梁段可采用等截面悬臂梁段（图7.2.5-1），也可采用不等截面悬臂梁段（图7.2.5-2、图7.2.5-3），当悬臂梁段的截面高度变化时，其坡度不宜大于1:6。

图7.2.5-1等截面悬臂钢梁与钢管混凝土柱采用内加强环连接构造示意图1-内加强环(a)立面图(b)甲面囲图7.2.6钢梁-钢管混凝土柱穿心式连接图7.2.5-2翼缘加宽的悬臂钢梁与钢管混凝土柱连接构造示意图1-内加强环；2-翼缘加宽图7.2.5-3翼缘加宽、腹板加腋的悬臂钢梁与钢管混凝土柱连接构造示意图1-内加强环;2-翼缘加宽;3-梁腹板加腋7.2.6当钢管柱直径较大且钢梁翼缘较窄的时候可采用钢梁穿过钢管混凝土柱的连接方式，钢管壁与钢梁翼缘应采用全融透剖口焊，钢管壁与钢梁腹板可采用角焊缝(图7.2.6)。

1-钢管混凝土柱；2-钢梁A,7.2.8钢筋混凝土梁与钢管混凝土柱连接时，钢管外剪力传递可采用环形牛腿或承重销；钢筋混凝土无梁楼板或井式密肋楼板与钢管混凝土柱连接时，钢管外剪力传递可采用台锥式环形深牛腿。

钢管自密实混凝土施工技术［摘要内容］介绍某核心筒8根箱形钢管柱，外框24根圆形钢管柱，混凝土采用高抛法施工，用自密实混凝土直接灌注到钢管柱内，形成整体竖向结构。

本文主要从施工重点、难点，施工方法以及取得的效果进行介绍。

［关键词］高抛法自密实钢管柱自密实混凝土也叫自流平混凝土，是在低水胶比下具有很高的流动性而不离析、不泌水，能不经振捣靠自重流平并充满模板和包裹钢筋的新型混凝土，并兼有良好的力学性能和耐久性能，且能解决传统混凝土施工中的漏振、过振以及钢筋密集难以振捣等难题，可保证钢筋、预埋件、预应力孔道的位置不因振捣而移位。

这种混凝土用于难以浇筑甚至无法浇筑的结构部位，可避免因出现振捣不足而造成的空洞、蜂窝、麻面等质量缺陷，同时节省动力和劳力、加快工程进度，并解决噪音扰民等问题，具有显著的技术、经济和社会效益。

1、工程概况苏州圆融星座办公楼结构形式为钢筋混凝土核心筒+钢结构框架，地下室4层，主楼34层，局部36层，其中-4层〜5层采用劲性梁、柱自密实混凝土组合技术；5层以上为钢结构自密实混凝土技术，标准层高为 4.15米。

办公楼核心筒剪力墙内采用了8根箱型钢管柱，外框采用了24根圆型钢管柱，钢管柱内填自密实砼，8根箱型钢管柱及24根圆形钢管柱所在位置详见图1所示。

办公塔楼圆形钢管混凝土柱构件尺寸及分节分别见表1、2所示。

表1表办公塔楼箱型钢管柱构件尺寸及分节分别见表3、4表42、钢管柱自密实混凝土施工重点、难点分析采用高抛法灌注自密实砼，保证砼不产生离析现象是施工的重点；其次，钢管柱接头部位内部存在内隔板，梁、柱节点部位存在内环板、加劲肋等加强板阻碍自密实砼的自由流动，如何保证自密实砼高间隙通过性和填充性是难点，最后，还需要考虑高、低温等气候条件对自密实砼性能的影响来调整砼配合比。

3、钢管柱自密实混凝土施工本工程钢管混凝土采用高抛法自密实混凝土的施工工艺要求如下：3.1混凝土配比性能要求及材料选用（1）根据本工程钢管砼内填充C60 C55 C50 C45 C40等不同强度等级要求进行无收缩自密实砼的配合比试配并随着气温变化不同随时调整配合比。

KZ-1钢管混凝土柱施工方案一、工程概况-------公司一期工程综合生产车间外围框架柱KZ-1为钢管混凝土柱，共36颗，沿车间外围均匀分布。

柱直径为1m，柱顶标高为12.0m ,柱全高为13.81m。

钢管混凝土柱设计直径为1000mm。

钢管壁厚为14mm，采用Q345B钢板按设计尺寸卷制。

在标高0.2m到-1.91m处钢管柱外围再加筑一层壁厚为250mm 的钢筋混凝土管套。

二、钢管混凝土柱安装1. 钢管柱的制作钢管柱要求各部件的制作、焊接的尺寸、位置、标高准确。

为减少现场工作量，保证质量，钢管及各部件制作、组焊集中在工厂完成，经管材质、焊缝、椭圆度、表面平整度检验合格后，运至现场安装。

2. 钢管柱基础处理柱基础设在钢筋混凝土承台顶上100mm部位，即相对车间室内地坪±0为标高-1.81m处。

在承台顶-1.91m处提前预埋4根M30地脚螺栓，螺栓伸入承台下700mm,超出承台顶250mm,在以钢管柱安装中心为圆心，570mm为半径的圆上均匀分布。

在钢管柱安装前在地脚螺栓上安装一只外径1300mm、内径900mm、厚20mm的钢板圆环。

圆环上依照地脚螺栓位置分别钻出4个直径为35mm栓孔。

为保证钢板圆环位置、标高的准确及平整度小于2mm的要求,在柱管内纵筋全部绑扎完后，按钢板圆环规格，做一个稳定的圆环支架，按承台上放线位置直接落于钢管圆环处。

将圆环钢板置于支架顶部，调整钢板标高及板面平整度后，先以四个螺母用作调节螺母调节钢管平整度将钢板圆环底部与地脚螺栓对称固定，固定时兼用两台水准仪以垂直方向设置校准钢板各位置标高及平整度。

再用垫板及双螺母将钢板圆环上部与地脚螺栓固定。

待圆环钢板位置固定后，安装好圆环钢板外侧环模，再采用压力浇灌法进行圆环板底与承台间混凝土的浇筑。

浇筑前已将承台顶面凿毛，并做好隐蔽记录。

浇筑时，两侧对称浇筑，防止位移，并随时用两台水准仪在相互垂直的方向校准钢板标高与平整度,保证钢板圆环顶标高为-1.81m,且使圆环平面与水平面平行。

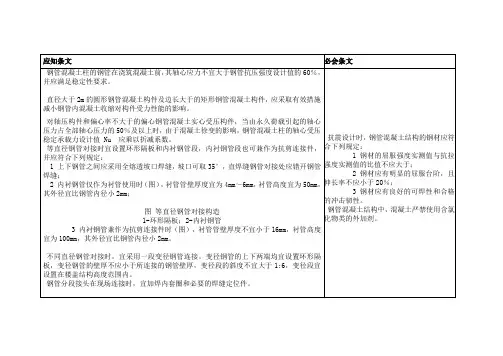

文案大全GB50936-2014钢管混凝土结构技术规范 4.1.8 钢管混凝土柱的钢管在浇筑混凝土前，其轴心应力不宜大于钢管抗压强度设计值的60％，并应满足稳定性要求。

4.1.11 直径大于2m 的圆形钢管混凝土构件及边长大于1.5m 的矩形钢管混凝土构件，应采取有效措施减小钢管内混凝土收缩对构件受力性能的影响。

5.4.1 对轴压构件和偏心率不大于0.3的偏心钢管混凝土实心受压构件，当由永久荷载引起的轴心压力占全部轴心压力的50％及以上时，由于混凝土徐变的影响，钢管混凝土柱的轴心受压稳定承载力设计值 Nu 应乘以折减系数0.9。

7.2.1 等直径钢管对接时宜设置环形隔板和内衬钢管段，内衬钢管段也可兼作为抗剪连接件，并应符合下列规定： 1 上下钢管之间应采用全熔透坡口焊缝，坡口可取35°，直焊缝钢管对接处应错开钢管焊缝； 2 内衬钢管仅作为衬管使用时（图7.2.1a ），衬管管壁厚度宜为4mm ～6mm ，衬管高度宜为50mm ，其外径宜比钢管内径小2mm ； 图7.2.1 等直径钢管对接构造 1-环形隔板；2-内衬钢管3 内衬钢管兼作为抗剪连接件时（图7.2.1b ），衬管管壁厚度不宜小于16mm ，衬管高度宜为100mm ，其外径宜比钢管内径小2mm 。

7.2.2 不同直径钢管对接时，宜采用一段变径钢管连接。

变径钢管的上下两端均宜设置环3.1.4 材应符合下列规定： 强度实测值的比值不应大于 伸长率不应小于 的冲击韧性。

9.4.1 用含氯化物类的外加剂。

形隔板，变径钢管的壁厚不应小于所连接的钢管壁厚，变径段的斜度不宜大于1:6，变径段宜设置在楼盖结构高度范围内。

7.2.3 钢管分段接头在现场连接时，宜加焊内套圈和必要的焊缝定位件。

7.2.4 钢管混凝土柱的直径较小时，钢梁与钢管混凝土柱之间可采用外加强环连接（图7.2.4-1），外加强环应为环绕钢管混凝土柱的封闭的满环（图7.2.4-2）。

超高层外包钢管柱薄壳混凝土施工技术随着城市化进程的不断加快，超高层建筑建设数量在不断增加，而其钢管柱建设质量则是影响超高层建筑质量及稳定性的重要因素。

本文依据某工程实例，分析了超高层外包钢管柱薄壳混凝土施工难点及相应措施。

标签：超高层;外包钢管柱;钢管混凝土;施工技术一、工程概述某超高层建筑高度达到了318米，地下共有6层，地上共建有71层，采用的是钢管混凝土柱+钢筋混凝土环梁+框架核心筒结构。

整栋建筑外框柱设计为钢管混凝土，钢管柱内浇筑C60混凝土，钢管柱外包混凝土厚度可分为15厘米与5厘米两种，钢管中C60混凝土和人防部位设计外包15厘米厚混凝土与主体结构同时施工，而外包5厘米厚度的混凝土需在主体结构建设完毕且验收合格之后才可浇筑。

本文主要分析5厘米厚外包混凝土施工技术。

二、施工难点及解决措施（一）外包高流态混凝土配制本工程中外包混凝土采用的是C20混凝土，且厚度为5厘米，中间配置有钢板网，混凝土截面尺寸为25毫米，一次澆筑高度可达到3.3米，混凝土配合比设计质量则是影响混凝土泵送浇筑质量的重要因素，在多次实验之后，采用以下方案：1、选用高流态混凝土配制方案，水泥中使用的是复合硅酸盐水泥、直径为5到10毫米的碎石、细砂，选用聚羧酸KNF-3B作为高效减水剂。

实验发现，将水灰比控制在0.52，坍落度控制在23到24厘米，扩展度控制在54到57厘米，则可保证混凝土符合浇筑施工要求;（2）由于本项目外包混凝土方量较小，泵送位置较多，因此需选择现场搅拌混凝土方式。

（二）优化外包混凝土模板在此项目中，外包混凝土柱总共有77层，单层最高高度可达到15.6米，截面尺寸将变化十多次，怎样在保证薄壳混凝土浇筑质量的同时，保证其美观性，则是施工人员选择外包混凝土模板时需重视的问题。

研究发现，钢模板较为坚固，加工较为简单，然而由于钢模板质量较大，并不利于高空运输，且施工成本较高，因此在选用外包混凝土模板时并不选用钢模板。

钢管-型钢混凝土组合立柱结构施工技术内容摘要介绍钢管-型钢混凝土组合立柱结构施工优势、劣势，结合施工实例，对钢混组合结构施工过程中应注意的问题及施工技术难点进行了讨论，并提出解决措施，以期指导实践。

钢管-型钢凝土组合结构以其相对较高的承载能力和刚度，良好的防火性能及抗震性能，应用于重要结构工程时有无法比拟的优越性，同时，采用钢管-型钢混凝土框架结构能充分利用混凝土适于承受压力，而钢结构适于承受拉力的材料特性，可大幅度地提高组合结构的极限承载能力、刚度和局部稳定性。

钢管-型钢混凝土组合结构自重相对较轻、用料较经济、施工不良影响较少、施工周期短等优点，在越来越多的结构工程中被广泛采用已取得了良好的经济效益和显著的社会效应。

本文从钢管-型钢混凝土组合结构的施工组织、施工难点、要点及现场各个施工环节的控制简要介绍施工中应该注意的问题和解决方法。

关键词：钢管-型钢混凝土组合结构；施工技术；控制要点目录一、钢管-型钢混凝土组合结构概述 (1)二、钢管-型钢混凝土组合结构施工中应注意的问题 (2)（一）主要组织措施 (2)（二）原材料及配合比控制 (2)（三）施工顺序控制 (2)（四）混凝土的运输及养护 (3)三、施工难点分析及解决方案 (3)（一）钢管-型钢混凝土立柱的安装过程 (3)（二）节点钢筋处理 (3)（三）钢管-型钢混凝土柱混凝土浇筑 (4)四、现场施工技术措施及操作要点 (4)（一）钢柱的临时固定 (4)（二）临时支撑卸载 (4)五、质量及安全控制要点 (5)（一）施工质量参照规范规定及设计文件 (5)（二）安装质量控制标准 (5)（三）安装焊接质量 (5)（四）安装吊点的确定 (5)（五）各种不安全因素的防范 (5)参考文献 (7)钢管-型钢混凝土组合立柱结构施工技术一、钢管-型钢混凝土组合结构概述钢管-型钢凝土组合结构是指在钢管内填筑混凝土与型钢混凝土相互组合在一起的，钢结构与混凝土有机结合的一种组合接结构。

钢管混凝土柱施工方案现在的地铁施工中由于地下结构的差异以及复杂，因此工程的基础以及支撑等方面的要求较高，而钢管混凝土柱则可以很好的适应地下环境。

但是由于地质特征的不同则需要在施工工艺上注意。

文章就从施工工艺、方法以及对施工的质量要求和施工的安全上作出合理的分析。

标签：钢管混凝土柱；地铁；施工1 钢管柱施工工艺钢管柱的施工顺序主要为：钢管柱制作、验收→钢管柱的底座安装→钢管柱吊装加固→钢管柱内钢筋笼安装→钢管柱砼灌注。

2 施工方法2.1 钢管柱加工钢管柱制作全部在专业的加工厂家加工完成后进入施工场地，经过现场专业质检员检验后方可进行安装。

钢管柱进场后必须进行逐根检验，合格后方可进行安装。

2.2 钢管柱底盘预埋车站中导洞底梁的混凝土浇筑一次浇筑完成，其中浇筑前将钢管柱底盘，管外锚固钢筋、柱内钢筋笼预埋筋安装完成，浇筑之前工作的关键是进行钢管柱底盘的精确定位，采用精密水准仪进行钢管柱底盘的精确调平，并用定位杆及螺栓进行固定。

2.3 钢管柱吊装钢管吊装机具为手拉葫芦、钢丝绳、I22a工字钢“井”字形支架。

用上导洞拱顶初支预埋的吊钩将钢管柱分节吊装。

采用钢丝绳绑在每节钢管柱顶法兰以下处，吊装时每吊装一节后用一个“井”字形支架将已经安装好的钢管架在钢管柱护壁顶平面上。

后以同样的方式吊装下一节，然后安装钢管柱连接法兰的高强螺栓。

依次类推安装其它节。

吊装示意图、“井”字形支架。

2.4 钢管安装完成后，确认钢管柱精度符合设计及规定要求后，焊接筋板把钢管柱下端固定。

施工时先选用4个筋板用于临时固定钢管柱柱脚，而后进行钢管柱柱脚抗剪钢牛腿的焊接。

精确定位及检查方法：①钢管柱中心的测量方法：立柱中心线采用全站仪精确定钢管柱中心在钢管柱底盘上。

后在钢管柱底盘上定出距离钢管中心线为0.50m的三个点，钢管安装完成后量这三个点到钢管外壁的距离相等即可以确定安装合格。

柱顶可采用测量所放的中心线和钢管几何中心重合的方法确定。

②柱顶标高和顶面不平度可采用精密水准仪量测确定。
