汽机基础与基座工程施工方案设计(包括预埋组件安装施工)

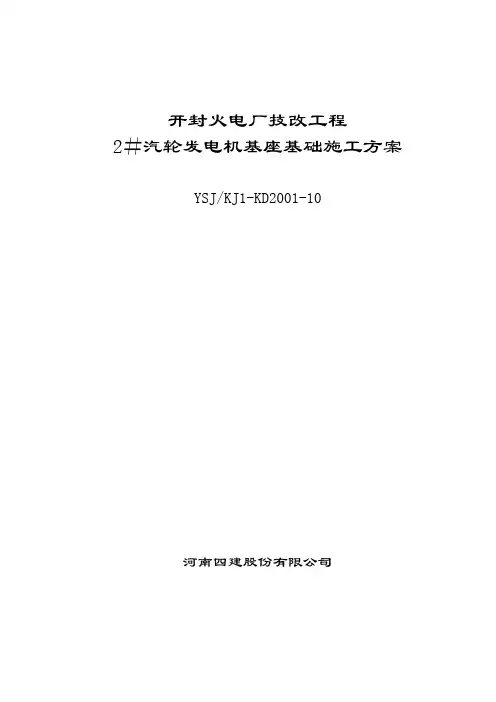

开封火电厂技改工程2＃汽轮发电机基座基础施工方案YSJ/KJ1-KD2001-10河南四建股份有限公司1. 工程概况开封火电厂技改工程2＃汽轮发电机基座基础长21.95m，宽9.40m，基础底板厚1.30m，分布DL-1，DL-2，DL-3各2根，其中DL-1尺寸为9400×1300×1300，DL-2尺寸为9400×700×1300，DL-3尺寸为21950×2000×2800。

Z-1、Z-2各4根，Z-3柱6根，其中Z-1截面尺寸为1800×1200，Z-2截面尺寸为1200×1200，Z-3截面尺寸为2200×600，基础埋深-4.50m（不包括100厚砼垫层），砼强度等级：基础及柱C30，垫层砼C15，二次灌浆采用UGM，基础内掺入12％UEA，等量置换水泥。

2.施工准备2.1 技术准备2.1.1 图纸到位后，由项目总工组织相关人员进行图纸自审及图纸会审工作，并做好记录。

2.1.2 根据图纸要求进行测量定位放线，定出2＃汽轮发电机，2＃凝汽器中心线及其它相关轴线控制桩，经甲方、监理复验签字后，再进行土方开挖工作。

2.1.3 工程开工前，应认真熟悉图纸，根据工程实际制定切实可行的施工方案，并将方案打印成册，发至相关部门及人员。

2.1.4组织相关人员学习有关规范、标准及施工方案，将方案落实到人。

2.1.5 每个分项工程施工前，施工员应采取书面或会议的形式对班组进行技术及安全交底。

2.1.6 本工程砼垫层约22m3，底板及梁约为400 m3，根据砼量算出各种材料用量，做好原材料试验，保证原材料质量、数量满足施工要求。

并提前做好配合比申请工作，保证砼的正常施工。

2.2 机械设备准备2.2.1 砼采用集中搅拌，配备两台750L砼搅拌机，两台配料机，另配一台350L砼搅拌机备用。

2.2.2 砼的运输采用砼运输车运至施工现场，配备一台HBT50砼输送泵进行砼浇筑，另在B轴西侧6’—7’轴之间设一座QTG63型塔吊，辅助浇筑砼。

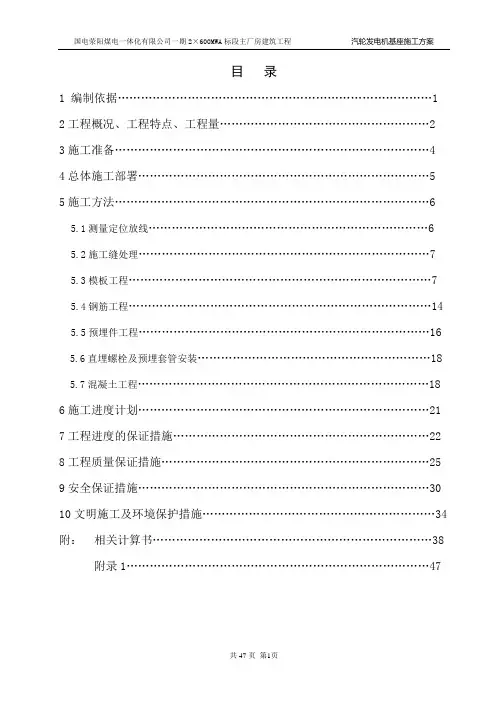

目录1 编制依据 (1)2工程概况、工程特点、工程量 (2)3施工准备 (4)4总体施工部署 (5)5施工方法 (6)5.1测量定位放线 (6)5.2施工缝处理 (7)5.3模板工程 (7)5.4钢筋工程 (14)5.5预埋件工程 (16)5.6直埋螺栓及预埋套管安装 (18)5.7混凝土工程 (18)6施工进度计划 (21)7工程进度的保证措施 (22)8工程质量保证措施 (25)9安全保证措施 (30)10文明施工及环境保护措施 (34)附：相关计算书 (38)附录1 (47)1编制依据1．《国电荥阳煤电一体化有限公司一期2×600MW机组工程A标段主厂房建筑工程施工合同》（GDXY—JZHT—0803）2．《汽轮发电机基座施工图》3. 《建筑施工手册》第四版缩印本（第二版）4．《电力建设施工质量验收及评定标准》第一部分：土建工程（DL/T5210.1-2005）5．《砼结构工程施工质量验收规范》《GB50204—2002》6．《钢筋机械连接通用技术规程》（JGJ 107-2003）7．《钢筋焊接及验收规程》（JGJ-18）8．《混凝土泵送施工技术规程》（JGJ T10-95）9．《电力建设安全工作规程》（第一部分：火力发电厂DL 5009.1-2002）10.《预埋件图集选用表》（河南省电力勘测设计院）11.《建筑物抗震构造详图》（03G329-1）12.《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）2工程概况、工程特点、工程量2.1 工程概况国电荥阳煤电一体化有限公司一期2×600MW机组工程#2汽轮发电机基座位于汽机间10～14轴线间。

从+0.50m 到13.65m为基座上部结构，设计为钢筋砼梁式结构，分两层，中间层位于6.85m，运转层标高为13.65m。

长43.280m，宽13.5m，共10根柱支撑上部结构，并通过基座中间层、运转层的纵、横梁与框架柱连为一体，共同构成上部框架结构。

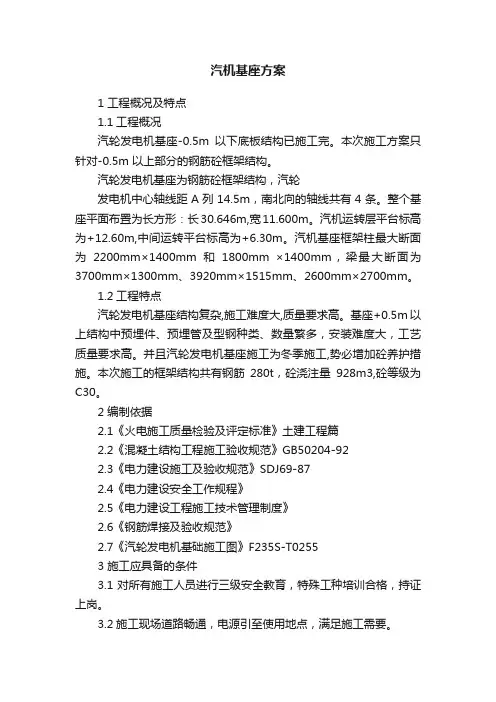

汽机基座方案1 工程概况及特点1.1工程概况汽轮发电机基座-0.5m以下底板结构已施工完。

本次施工方案只针对-0.5m 以上部分的钢筋砼框架结构。

汽轮发电机基座为钢筋砼框架结构，汽轮发电机中心轴线距A列14.5m，南北向的轴线共有4条。

整个基座平面布置为长方形：长30.646m,宽11.600m。

汽机运转层平台标高为+12.60m,中间运转平台标高为+6.30m。

汽机基座框架柱最大断面为2200mm×1400mm和1800mm ×1400mm，梁最大断面为3700mm×1300mm、3920mm×1515mm、2600mm×2700mm。

1.2工程特点汽轮发电机基座结构复杂,施工难度大,质量要求高。

基座+0.5m以上结构中预埋件、预埋管及型钢种类、数量繁多，安装难度大，工艺质量要求高。

并且汽轮发电机基座施工为冬季施工,势必增加砼养护措施。

本次施工的框架结构共有钢筋280t，砼浇注量928m3,砼等级为C30。

2 编制依据2.1《火电施工质量检验及评定标准》土建工程篇2.2《混凝土结构工程施工验收规范》GB50204-922.3《电力建设施工及验收规范》SDJ69-872.4《电力建设安全工作规程》2.5《电力建设工程施工技术管理制度》2.6《钢筋焊接及验收规范》2.7《汽轮发电机基础施工图》F235S-T02553 施工应具备的条件3.1对所有施工人员进行三级安全教育，特殊工种培训合格，持证上岗。

3.2施工现场道路畅通，电源引至使用地点，满足施工需要。

3.3各种原材均已到场，经复试检验合格。

3.4施工机械设备满足工程进度要求。

3.5现有的施工道路、水电设施、汽机零米以下基础定位控制网测设等均已具备汽机上部结构施工的条件。

4 施工主要机具及材料4.1施工主要机具4.2施工主要材料需用表4.3主要计量工具5 主要施工步骤及方法5.1施工段划分针对汽轮发电机基础的结构特点，施工段的划分如下：第一段：+0.50m～+8.30m平台梁下部柱第二段：+12.60m运转层平台结构第三段：+6.30m平台梁板5.2施工工艺流程：建控制网→放线→搭设脚手架→+0.50m～+8.30m以下框架柱钢筋制作绑扎→安装柱埋件→隐检验收→支设+0.50m～+8.30m 以下柱模板→柱砼浇注→铺设+12.60m运转层平台梁底模→平台梁钢筋绑扎→支设平台梁侧模→安装板底埋件、埋管→运转层平台验收→浇灌运转层平台砼→养护测温→拆除脚手架→+6.30m平台安装钢梁、支模→绑扎钢筋→安装预埋铁件、预埋管、留设孔洞→+6.30m平台验收→浇灌+6.30m平台砼→砼养护→弹出竣工线→交安→配合二次灌浆5.3脚手架及垂直运输5.3.1脚手架搭设施工准备汽轮发电机基础搭设满堂红脚手架,凡是脚手架搭设在回填石屑上,需对回填石屑层进行处理,将回填石屑层挖至-4.0标高,然后分层回并重新夯实。

汽轮发电机组基础施工方案
一、前期准备工作
在进行汽轮发电机组基础的施工前，需要充分的前期准备工作。

首先，需要对
施工现场进行勘察，确认施工区域的地质情况和地基承载能力。

其次，制定详细的施工方案，包括施工图纸设计、设备准备、材料采购等。

二、基础施工流程
1. 地基处理
根据勘察结果，如果施工区域存在软弱地层或地基承载能力不足的情况，需要
进行地基处理。

可以采用加固地基、灌浆加固等方式来提高地基承载能力。

### 2. 基础浇筑根据设计要求和施工图纸，进行混凝土基础的浇筑。

在浇筑过程中，需
注意混凝土的拌合比、浇筑厚度和均匀性。

### 3. 基础固结待混凝土基础完成浇
筑后，需要进行基础固结工作。

可采用加固筋、设置基础连接件等方式来提高基础的承载能力和稳定性。

三、质量控制
在整个施工过程中，需要进行严格的质量控制，确保基础施工符合设计要求和
施工标准。

可以采用质量检验、现场监督等方式来监控施工质量。

四、安全管理
安全施工是基础施工的重要保障。

在施工过程中，需要严格执行安全操作规程，加强施工现场安全监管，确保施工人员和设备的安全。

五、施工结束
基础施工结束后，需要进行验收工作，确保基础施工符合设计要求和验收标准。

同时，做好施工记录和档案整理工作，为后续设备安装和运行提供依据。

综上所述，汽轮发电机组基础施工是发电站建设的重要环节，只有做好基础施
工工作，才能确保发电机组的安全运行和长期稳定性。

希望以上施工方案能够为相关施工人员提供参考和指导。

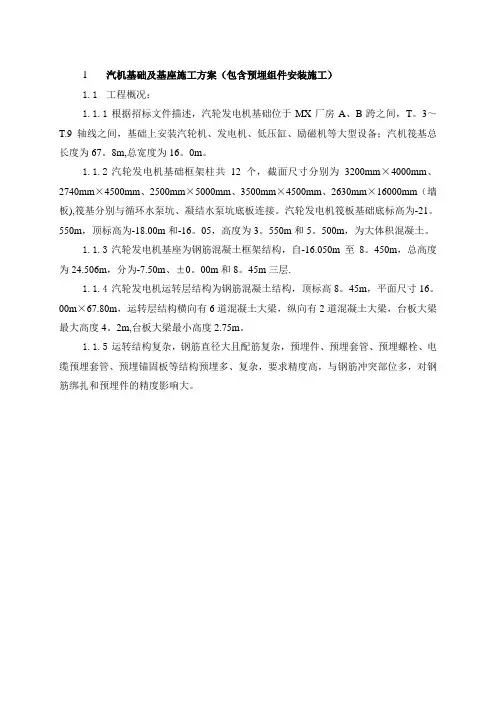

1汽机基础及基座施工方案（包含预埋组件安装施工）1.1工程概况：1.1.1根据招标文件描述，汽轮发电机基础位于MX厂房A、B跨之间，T。

3～T.9轴线之间，基础上安装汽轮机、发电机、低压缸、励磁机等大型设备；汽机筏基总长度为67。

8m,总宽度为16。

0m。

1.1.2汽轮发电机基础框架柱共12个，截面尺寸分别为3200mm×4000mm、2740mm×4500mm、2500mm×5000mm、3500mm×4500mm、2630mm×16000mm（墙板),筏基分别与循环水泵坑、凝结水泵坑底板连接。

汽轮发电机筏板基础底标高为-21。

550m，顶标高为-18.00m和-16。

05，高度为3。

550m和5。

500m，为大体积混凝土。

1.1.3汽轮发电机基座为钢筋混凝土框架结构，自-16.050m至8。

450m，总高度为24.506m，分为-7.50m、±0。

00m和8。

45m三层.1.1.4汽轮发电机运转层结构为钢筋混凝土结构，顶标高8。

45m，平面尺寸16。

00m×67.80m，运转层结构横向有6道混凝土大梁，纵向有2道混凝土大梁，台板大梁最大高度4。

2m,台板大梁最小高度2.75m。

1.1.5运转结构复杂，钢筋直径大且配筋复杂，预埋件、预埋套管、预埋螺栓、电缆预埋套管、预埋锚固板等结构预埋多、复杂，要求精度高，与钢筋冲突部位多，对钢筋绑扎和预埋件的精度影响大。

1.2施工准备：。

1.2.1人员准备:汽机基座施工各阶段施工人员已按编制的劳动力计划落实.1.2.2机械准备：汽机基座施工中需要的各种施工机械（塔吊、半挂、全站仪、经纬仪、水准仪、测温仪、汽车泵、布料机、地泵、搅拌车、装载机、自卸汽车、振动棒等)已就位。

1.2.3材料准备：根据施工措施确定使用原材料名称、规格、数量。

用于工程中的非周转性材料按照各技术规格书进行采购.并根据现场施工进度到现场，材料进场应进行质量验证，并对原材料进行试验合格后方可用于工程施工。

汽机基础及基座施工方案(包括预埋组件安装施工)一、引言汽机基础及基座施工是电力行业中至关重要的工作之一，其质量直接关系到整个电力系统的安全稳定运行。

本文主要探讨汽机基础及基座施工的相关技术要点和施工方案，重点介绍预埋组件的安装施工过程。

二、汽机基础施工步骤1. 基础设计和方案确认在进行汽机基础施工之前，需根据汽机型号、功率等参数进行基础设计，并与设计单位确认施工方案，确保施工符合设计要求。

2. 土地勘察和处理在确定好基础位置后，进行土地勘察，清除障碍物，确保基础施工地坪平整，并根据地质情况做好处理措施。

3. 基础浇筑按照设计要求和方案进行基础模板制作、钢筋绑扎等施工准备工作，然后进行混凝土浇筑，确保基础承载能力和稳定性。

4. 基础验收待混凝土初凝后进行基础验收，检查质量和尺寸是否符合设计要求，如发现问题，及时进行整改。

三、基座施工技术要点1. 基座组装根据汽机的结构要求和基座设计图纸，进行基座部件的组装，确保结构牢固、稳定。

2. 基座调整在安装完成后，进行基座的调整工作，确保基座水平、垂直度满足要求。

3. 预埋组件安装施工预埋组件安装是基础及基座施工中的重要环节，包括埋入混凝土基础的螺栓、锚固件等预埋件的安装，需按照设计要求和施工规范进行。

4. 基座防腐和防腐涂装基座施工完成后，进行基座防腐处理和涂装，增强基座的耐腐蚀能力和使用寿命。

四、施工注意事项1.施工过程中需严格按照设计要求和施工方案进行，杜绝随意更改设计。

2.施工过程中保持施工现场整洁，确保安全施工。

3.施工人员需具备相应的证书和技术要求，确保施工质量。

4.如遇到施工问题或质量异常，应及时上报并采取措施。

五、结语汽机基础及基座施工是电力行业中不可或缺的环节，合理的施工方案和严格的施工操作可以确保汽机的稳定运行和安全性。

预埋组件的安装施工对整个基座的功能与使用具有至关重要的作用，需要精细施工，保证基座质量。

希望本文对汽机基础及基座施工提供一定的参考和帮助。

目录1汽机基座施工方案 01.1概述 01.2施工要点 01.3施工顺序 01.4汽机基座上部结构 01 汽机基座施工方案1.1 概述汽机基座结构尺寸大，局部构造与配筋繁杂，预埋件、预留孔洞多，穿插机务、电气等专业；工程量集中，施工周期长；一次混凝土方量大、钢筋安装工程量大，施工材料耗费多，施工工艺要求高。

1.2 施工要点1) 混凝土浇筑前必须核对设备厂家图纸，全面检查、确认预埋螺栓、锚固板、预埋件、预埋管、预留孔洞、局部构造等无误。

2) 大尺寸柱、梁与墙板模板加固、脚手架支撑体系，钢筋安装的次序，预埋螺栓及预埋件安装精度高，大体积混凝土的温控，安全控制，施工计算等。

3) 汽机基座、中间层框架、运转层框架均要求一次性浇筑完成，且不允许留设竖向施工缝。

1.3 施工顺序根据汽机基座的结构划分，总体施工顺序如下：1) 汽机基座上部结构混凝土分四次施工到顶；第一次施工从基座底板到中间层；第二次中间层至运转层板底；第三次施工运转层平台大梁；2) 第四次施工二次浇灌层。

1.4 汽机基座上部结构1.4.1 施工测量采用全站仪利用方格网控制点分别放出中心轴轴线、柱轴线、汽轮发电机中心线，此四条线必须与底板线复合且经过四级验收合格后，方可做为#2机组汽机基础上部结构施工的基准线。

各层的标高利用水准仪引测到临近的建（构）筑物上作为汽机上部结构的参考标高。

1.4.2 钢筋工程钢筋绑扎顺序为：框架柱钢筋→框架横梁钢筋→纵梁钢筋→板钢筋。

根据纵横梁钢筋交错情况依次往上铺设，到最后绑扎箍筋。

钢筋绑扎前必须在底模面上弹出梁外边线，按照图纸要求垫好塑料垫块，确保钢筋位置准确；钢筋垂直运输使用塔吊，一根柱的主筋一次吊够数量，梁板的钢筋分批吊放于施工平台上。

钢筋绑扎前再次对照翻样单，仔细检查钢筋的规格、尺寸、数量，确保准确。

柱立筋分两次接头到顶，接头均按50%错开，柱上部钢筋用井字架围护。

钢筋绑扎注意事项：⑴梁、柱侧面的保护层可参照施工图纸要求绑好PVC材质保护层，梁底由于钢筋重量较大砼垫块易被压碎，可采用垫钢板的方法，钢板由水平板和竖直板焊接而成，竖直板高度根据保护层厚度确定，水平板用80×80×6mm钢板制作，钢板必须摆放方正，横纵在一条线上以保证美观，拆模后在垫板上刷一道防锈漆。

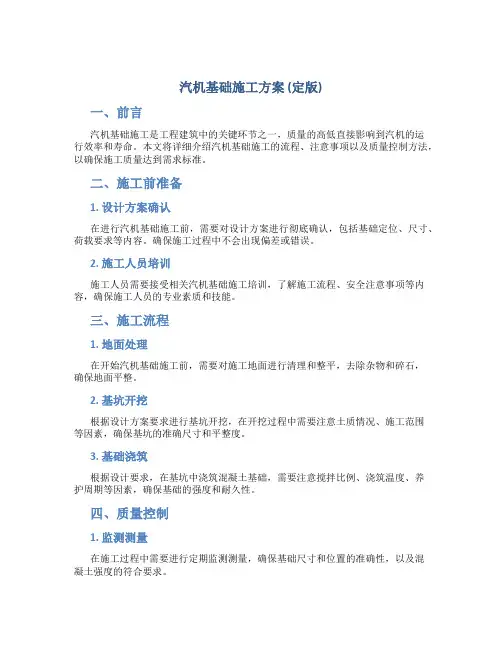

汽机基础施工方案 (定版)
一、前言
汽机基础施工是工程建筑中的关键环节之一，质量的高低直接影响到汽机的运
行效率和寿命。

本文将详细介绍汽机基础施工的流程、注意事项以及质量控制方法，以确保施工质量达到需求标准。

二、施工前准备
1. 设计方案确认
在进行汽机基础施工前，需要对设计方案进行彻底确认，包括基础定位、尺寸、荷载要求等内容。

确保施工过程中不会出现偏差或错误。

2. 施工人员培训
施工人员需要接受相关汽机基础施工培训，了解施工流程、安全注意事项等内容，确保施工人员的专业素质和技能。

三、施工流程
1. 地面处理
在开始汽机基础施工前，需要对施工地面进行清理和整平，去除杂物和碎石，
确保地面平整。

2. 基坑开挖
根据设计方案要求进行基坑开挖，在开挖过程中需要注意土质情况、施工范围
等因素，确保基坑的准确尺寸和平整度。

3. 基础浇筑
根据设计要求，在基坑中浇筑混凝土基础，需要注意搅拌比例、浇筑温度、养
护周期等因素，确保基础的强度和耐久性。

四、质量控制
1. 监测测量
在施工过程中需要进行定期监测测量，确保基础尺寸和位置的准确性，以及混
凝土强度的符合要求。

2. 质量验收
施工完成后需要进行质量验收，对基础的尺寸、外观、平整度等进行检查，确保基础的质量达到设计要求。

五、总结
汽机基础施工是一个复杂而重要的工程环节，需要施工人员严格按照设计要求和施工流程进行操作，确保施工质量和安全。

本文介绍了汽机基础施工的流程、注意事项和质量控制方法，希望能对施工过程有所帮助。

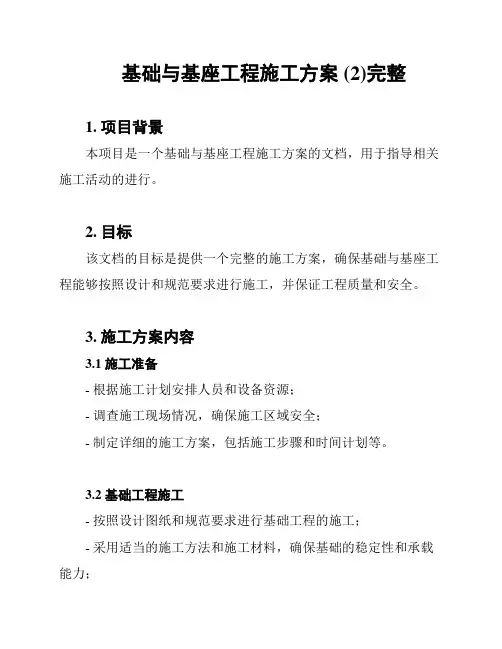

基础与基座工程施工方案 (2)完整1. 项目背景本项目是一个基础与基座工程施工方案的文档，用于指导相关施工活动的进行。

2. 目标该文档的目标是提供一个完整的施工方案，确保基础与基座工程能够按照设计和规范要求进行施工，并保证工程质量和安全。

3. 施工方案内容3.1 施工准备- 根据施工计划安排人员和设备资源；- 调查施工现场情况，确保施工区域安全；- 制定详细的施工方案，包括施工步骤和时间计划等。

3.2 基础工程施工- 按照设计图纸和规范要求进行基础工程的施工；- 采用适当的施工方法和施工材料，确保基础的稳定性和承载能力；- 监督施工过程，及时纠正施工中的问题。

3.3 基座工程施工- 根据设计要求施工基座工程，包括建筑结构的支撑底座和基础部分；- 确保基座的平整度和垂直度符合要求；- 检查施工质量，做好施工记录。

3.4 现场安全- 制定并执行严格的安全管理措施，确保施工现场的安全；- 提供必要的安全装备和培训，确保人员的安全意识和行为；- 做好施工现场的消防安全等相关工作。

4. 项目管理4.1 进度管理- 制定详细的施工进度计划，明确各施工阶段的时间节点；- 监督施工进度，及时采取措施确保项目按计划进行。

4.2 质量管理- 制定严格的质量控制标准，确保工程质量符合设计和规范要求；- 进行质量检查和验收，记录并处理质量问题；- 确保施工材料的质量合格。

4.3 成本管理- 制定合理的施工预算，优化资源利用，控制成本；- 监督施工过程中的成本支出，确保合理经济地执行施工方案。

5. 施工验收按照设计和规范要求，对基础与基座工程进行验收，确保工程质量和安全性。

以上是基础与基座工程施工方案的完整内容。

通过严格的施工管理和质量控制，我们将确保项目的顺利进行，并达到预期的效果。

汽轮发电机基座工程施工方案一、前期准备工作1.组织编制施工方案：根据设计图纸和相关技术要求，进行施工方案的编制，包括施工组织设计、施工方法和工序、施工机械设备及材料的选用等内容。

2.人员培训及技术交底：组织对施工人员进行必要的技术培训，使其熟悉施工方案和技术要求，并进行技术交底。

3.施工机械设备和材料的采购：根据施工方案编制采购计划，采购所需的施工机械设备和材料，并进行验收入库。

二、施工准备工作1.建立施工现场：根据施工要求，进行场地清理和平整，并架设临时施工设施，如施工棚、人员宿舍等。

2.施工人员分配：根据施工方案的要求，合理分配各工种施工人员，并进行技术交底和安全教育。

3.施工材料准备：准备所需的施工材料，如混凝土、钢筋、木工材料等，并按照质量要求进行检查验收。

4.施工机械设备准备：准备所需的施工机械设备，如挖掘机、起重机、混凝土搅拌车等，并做好安装和调试工作。

三、基础施工1.基础验收：进行原有地基的检查和验收，确保基础的稳定性和承载能力满足要求。

2.基础开挖：根据设计图纸，按照施工方案要求进行基础开挖，控制开挖的尺寸和平整度，确保基础的垂直度和水平度。

3.基础处理：对基础进行必要的处理，如清除杂物、挖槽、嵌筋等，使基础符合施工要求。

4.浇筑混凝土：根据施工方案要求，进行混凝土的搅拌、运输和浇筑，确保混凝土的均匀性和密实性。

5.基础养护：施工完成后，及时养护基础，保持适宜的湿度和温度，确保混凝土的完整性和强度。

四、基座施工1.基座制作：根据施工图纸，按照施工方案要求，进行基座的制作，包括基座模板搭设、钢筋绑扎和浇筑混凝土等工作。

2.基座养护：对基座进行及时养护，保持湿润和适宜的温度，确保混凝土的强度和质量。

3.基座验收：进行基座的验收，根据设计要求和相关技术规范进行检查和测试，确保基座符合要求。

五、安装设备1.设备运输：将汽轮发电机设备从集中堆放地运输至基座施工现场，确保设备运输过程中的安全和设备的完好无损。

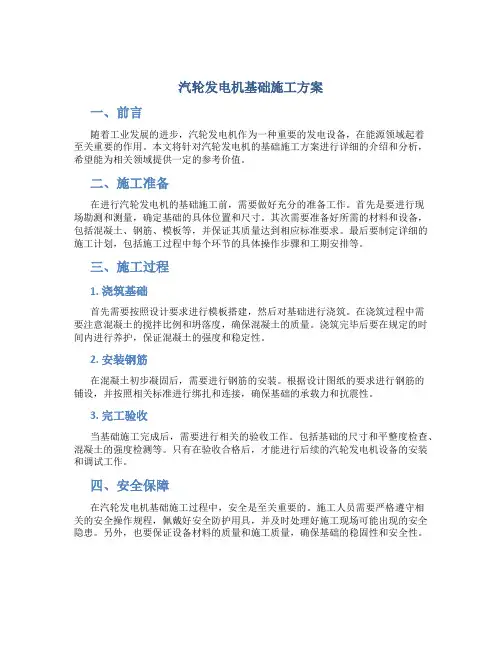

汽轮发电机基础施工方案一、前言随着工业发展的进步，汽轮发电机作为一种重要的发电设备，在能源领域起着至关重要的作用。

本文将针对汽轮发电机的基础施工方案进行详细的介绍和分析，希望能为相关领域提供一定的参考价值。

二、施工准备在进行汽轮发电机的基础施工前，需要做好充分的准备工作。

首先是要进行现场勘测和测量，确定基础的具体位置和尺寸。

其次需要准备好所需的材料和设备，包括混凝土、钢筋、模板等，并保证其质量达到相应标准要求。

最后要制定详细的施工计划，包括施工过程中每个环节的具体操作步骤和工期安排等。

三、施工过程1. 浇筑基础首先需要按照设计要求进行模板搭建，然后对基础进行浇筑。

在浇筑过程中需要注意混凝土的搅拌比例和坍落度，确保混凝土的质量。

浇筑完毕后要在规定的时间内进行养护，保证混凝土的强度和稳定性。

2. 安装钢筋在混凝土初步凝固后，需要进行钢筋的安装。

根据设计图纸的要求进行钢筋的铺设，并按照相关标准进行绑扎和连接，确保基础的承载力和抗震性。

3. 完工验收当基础施工完成后，需要进行相关的验收工作。

包括基础的尺寸和平整度检查、混凝土的强度检测等。

只有在验收合格后，才能进行后续的汽轮发电机设备的安装和调试工作。

四、安全保障在汽轮发电机基础施工过程中，安全是至关重要的。

施工人员需要严格遵守相关的安全操作规程，佩戴好安全防护用具，并及时处理好施工现场可能出现的安全隐患。

另外，也要保证设备材料的质量和施工质量，确保基础的稳固性和安全性。

五、总结通过以上的介绍，我们对汽轮发电机基础施工方案有了一定的了解。

施工前的准备工作、施工过程中的操作步骤和安全保障措施等都是至关重要的。

只有在每个环节都做到位，才能保证基础施工的质量和工程效果。

希望本文能对相关领域的从业人员带来一些帮助和启发。

汽机基础施工方案汽机基础属于复杂的大型动力设备基础，也是电厂工程中最关键的核心部位，因此，不仅严格按有关规范施工，而且应采取相应的优化措施，确保施工质量。

㈠、基础垫层1、垫层表面必须光滑平整，标高准确。

2、垫层上弹击承台边线及中心线和柱边线，要求准确无误。

㈡、钢筋工程本工程主要涉及基础底板、柱、梁、墙钢筋1、基础底板钢筋①、在基础桩头处理后即可以绑扎底层钢筋。

②、在局部桩位较密处，可以依据100高的桩身作为钢筋保护层支垫，不够处可用100×100×100砼垫块支撑或钢筋。

③、在底板下层钢筋绑扎好后必须设立钢筋支撑，以固定上层钢筋位置，以便于绑扎上层钢筋。

④、柱插筋，必须依据垫层上弹好的柱边线来作为插筋依据，底脚应固定于底层钢筋上，用电焊点上，在基础砼面标高之上也必须用钢管在四个侧面固定其位置，以免浇砼时移位。

2、梁、柱、板、钢筋①、必须按设计图纸要求绑扎牢固，间距均匀。

②、钢筋接头必须机械焊接，焊接点按规范要求放在受力较小处。

③、柱、梁保护层用垫块来控制，板上口筋必须用马凳支撑控制间距为@500。

④、风道及出线小室墙体，钢筋必须在柱梁上予留出来。

内外墙筋中间用施工铁撑开相应距离。

㈢、模板工程汽机基座结构整体性较强，拆模后砼成型要求较高，故我部拟用清水砼的标准设计模板体系。

1、支撑系统①、由于汽机基座7.95米标高处梁的截面较大，故在其支撑系统时，刻意施加了各种不利影响来进行受力计算。

②、汽机基座7.95米平台以其水平投影面积外边线向外400作为支撑外排立管的位置，其立管之间中距为800最下一道扫地杆离承台200，第二道离扫地杆1600，再向上每1300左右设一道牵杆，在每一道牵杠的位置必须纵横与立管相连。

③、凡立管均支撑在承台上，避免模板下沉。

④、为保证支撑体系的刚度，在纵向与横向每隔3米必须设立对边斜撑，而且确保其与各立管扣件连接。

⑤、在汽机基座梁下口钢管的水平横楞间距为350。

1、编制说明：本方案为大为焦化10 万吨/年甲胺/DMF 工程热电站装置汽轮发电机基础施工方案。

为了确保基础混凝土的施工质量以及预埋螺栓套管的施工精度，为汽轮发电机安装创造条件，为工程的按期完成打下基础，特编制本方案以指导施工。

2、编制依据2.1华陆工程科技有限公司提供的汽轮发电机基础施工图及图纸会审纪要。

2.2《建筑地基基础工程施工质量验收规范》( GB50202-2002) 2.3《混凝土结构工程施工质量验收规范》( GB50204-2002) 2.4《建筑工程施工质量验收统一标准》( GB50300-2001) 2.5《钢筋焊接及验收规范》( JGJ18-96) 2.6《建筑施工手册》(中国建筑工业出版社)3、工程概况大为焦化10万吨/年甲胺/DMF工程热电站装置汽轮机厂房位于云维集团大为制氨厂区内，为原有的汽轮机厂房延伸部分。

汽轮机基础为整个汽轮机厂房的心脏工程，该基础平面尺寸为10m<12.9m,主要由底标高-3.6m、厚1.8 m的基础底板、150mm宽的风道板和8m 汽机运转层三部分组成，为砼框架结构。

基础底板为整体现浇C35 混凝土，混凝土方量192.96m3,施工作业时不得留设施工缝，并且按照设计图纸和规范要求，该基础底板为大体积混凝土，必须采取相应措施降低水化热，保证基础实体质量。

同时汽机运转层部分关键部位为19 根预埋地脚螺栓套管，如何保证这19 根预埋地脚螺栓套管的施工精度为本工程施工的重中之重。

为了攻克这两个技术难点，基础底板大体积混凝土施工已编写了专门的《大体积混凝土施工方案》，且已报审通过，故本方案侧重于预埋地脚螺栓套管的加固措施。

4、施工准备4.1技术准备4.1.1现场施工管理人员必须认真审查图纸，熟悉会审纪要，明白设计意图，向施工班组做好技术交底，明确施工工艺和技术质量要求，掌握工程的特殊性。

4.1.2根据施工总平面布置图合理规划使用场地，确保现场施工文明有序。

热电厂汽机基座施工组织设计1.1 综述汽机基座分两步施工，第一步施工到首层框架梁平台，第二步施工到13.70m。

汽机基础上部结构施工工艺流程：土方清理、放线→底板垫层→底板钢筋→底板模板→底板混凝土→柱放线→柱钢筋→柱模板→6.9m平台架底模→6.9m平台钢筋→梁侧模→6.9m平台及柱浇混凝土→上部框架结构架子搭设→柱钢筋→柱模板→柱混凝土→运转平台底模及梁侧模→梁钢筋→预埋螺栓架安装→钢筋调整→梁内模支设及加固→浇平台混凝土→养护→拆除模板支模方案：汽机基座采用双面涂塑胶合板制作的定型模板施工，现场拼装的施工方法。

水平运输考虑用平板拖车，垂直运输采用塔吊进行吊装。

模板加固通过计算采用特制的槽钢背楞外部和Φ18高强螺杆加固的形式。

混凝土浇筑采用2台泵泵，16辆罐车进行。

泵车平行布置于A列外，铺设泵管进行浇筑。

1.2 测量放线利用主厂房控制网，放出汽轮发电机纵轴中心线、发电机中心线，经四级验收合格后，方可作为汽机基座施工基准线。

高程控制点由方格网控制点高程点引入。

1.3 支撑系统1.3.1 汽机基座平台及纵横梁、柱均采用满堂搭设扣件式脚手架，梁底立杆间距为0.3m，板底立杆立杆间距0.8m，横杆步距1.0m，为增加支撑系统的整体稳定，每间隔4跨设置剪刀撑。

1.3.2 施工支撑系统应注意的事项：a. 严禁使用弯曲、压扁、有裂纹或严重锈蚀的脚手管；严禁使用有脆裂、变形、滑丝的扣件及断裂、有疤节的脚手板；b. 生根在回填土上的立杆底部要垫道木；c. 在脚手管上安装临时电源线时，必须加装PVC阻燃绝缘管；d. 脚手架搭设完毕后由搭设单位和使用单位负责人及安全监察人员共同检查、验收合格并签订“脚手架搭设验收签证书”后方可使用。

1.3.3 在汽机房中部处均搭设折返式步道，坡度为1：3，宽度为1.2m。

步道满铺脚手板，在脚手板上每300mm钉一道防滑条。

步道两侧搭设防护栏杆，栏杆距步道高度为1.2m，每隔2m加设一道立杆。

6.1.1 汽轮发电机组基础施工方案6.1.1.1 工程概况1、由于资料不详，本方案参照上海电气同类型机组选材进行编制。

2、本工程汽机基座沿汽机间纵向布置，汽机基座是砼结构施工中最关键的部位。

汽轮发电机座共分▽±0.000m、▽6.80m和▽13.70m层；其主要施工特点和要求如下：（1）基础为钢筋砼大板结构，施工方案参见《大体积混凝土工程施工方案》（2）上部结构为超大截面框架梁、柱，两排共8根柱子，2条纵梁，4条横梁；工作时受振动荷载作用，故要求砼内在质量可靠，外形尺寸正确；（3）上部结构中预埋铁件、预埋（套）管、直埋螺栓数量大、重量大，施工精度要求较高。

6.1.1.2 编制依据1、广东华厦阳西电厂一期3、4号（2×600MW级）工程分包合同文件2、施工组织总设计导则3、设计院初设图纸4、《中华人民共和国工程建设标准强制性条文》（电力工程部分）建标[2006]5、《中华人民共和国工程建设标准强制性条文》（房屋建筑部分）建标[2009]6、《电力建设施工及验收技术规范》（建筑工程篇）SDJ69－877、《火力发电厂工程测量技术规程》DL5001-918、《混凝土结构工程施工及验收规范》GB50204－20029、《钢结构工程施工及验收规范》GB50205－200110、《地下防水工程施工及验收规范》GB50208－200211、《钢筋焊接及验收规程》JGJ18－200312、《钢筋机械连接通用技术规程》JGJ107-200313、《水工建筑物止水带技术规范》DL/T5212-200514、《建筑工程质量检验评定标准》GB50300－200115、《电力建设施工质量验收及评定规程第一部分:土建工程》（DL/T5210.1-2005）《电力建设安全工作规程（火力发电厂部分）》DL5009.1-20026.1.1.3 施工资源配置本单位工程施工工期要求较短，施工劳动力投入要多，要迅速形成施工高峰。

汽轮机基座施工方案一、前言汽轮机基座是汽轮机安装的基础，直接影响了汽轮机的安全运行与稳定性。

本文将就汽轮机基座的施工方案进行详细阐述，以确保汽轮机的正常运行。

二、基座选址汽轮机基座应选址于平整坚固的地面上，避免因地基沉降不均导致基座变形。

选址时需考虑土壤承载力、地基沉降情况和周边环境等因素。

三、基座施工材料1.混凝土：基座主体宜采用高强度混凝土，确保承载能力与稳定性。

2.钢筋：在混凝土浇筑前需设置足够数量和规格的钢筋，增加基座的强度和抗震性。

3.压路机：用于压实基座下方土地，避免地基沉降带来的影响。

四、基座施工流程1.基础处理：清理选址处的杂物，进行基坑挖掘并适当垫土。

2.浇筑混凝土：在钢筋设置完成后，进行混凝土浇筑，确保基座的稳定性。

3.振捣与养护：利用振动棒振捣混凝土，然后进行养护保养，确保混凝土充分凝固。

4.验收：基座完成后进行验收，确认符合设计要求方可继续下一步工作。

五、基座施工注意事项1.安全第一：施工过程中必须严格遵守安全操作规程，确保员工安全。

2.质量保证：施工过程中，严格按照设计图纸要求进行，确保基础质量。

3.施工计划：合理安排施工进度，避免因施工过程中的漏项导致工期延误。

4.资料保存：施工完成后需保存好施工资料和验收报告，便于日后维护管理。

六、总结汽轮机基座的施工是汽轮机安装的重要环节，只有确保基座质量，才能保障汽轮机的正常运行。

合理的选址、施工材料选择和施工流程管理都是确保基座施工质量的关键。

希望以上方案能为汽轮机基座的施工提供一定的参考指导，确保汽轮机的安全运行。

施工方案目录1、编制依据 (2)2、工程概况及主要工程实物量 (2)3、施工机械、设备的配置 (3)4、劳动力计划 (3)5、施工工期 (3)6、施工程序及方法 (4)7. 质量要求及保证措施 (16)8. 安全文明施工措施 (19)9. 强制性条文 (30)施工方案1、编制依据1.1 《600MW汽轮发电机基座》（FA11441S-T0214）施工图1.2 《预埋铁件图集》（TD-JZ2004-6002）钢筋混凝土结构预埋件图集1.3 《混凝土结构工程施工质量验收规范》（GB50204-2002）1.4 《钢筋机械连接通用技术规程》（JGJ107-2010）1.5 《电力建设施工及验收技术规范（结构工程篇）》（SDJ80-90）1.6 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）1.7 《电力建设安全工作规程》（DL 5009²1-2002）1.8 《建筑抗震设计规范》（GB 50011-2010）1.9 《水泥灌浆材料施工技术》（TB/T9261—98）1.10《火力发电厂土建结构设计技术规程》(DL 5022-2012)1.11《职业安全健康/环境管理体系文件》（东电三公司编制）2、工程概况及主要工程实物量2.1 工程概况本工程为内蒙古锦联铝材有限公司年产300万吨铝镁合金项目动力车间二期4³600MW电厂工程，600MW汽轮发电机基座位于主厂房A～B轴、3～7线之间，基座上部由Ⅰ、Ⅱ、Ⅲ、Ⅳ轴四榀框架和两道纵梁共同组合而成，纵向汽轮发电机组中心线距A轴14.5m，运转层平台建筑标高13.7m，Ⅰ-Ⅱ、Ⅱ-Ⅲ轴间在6.87m标高位置设有中间平台，平台板厚度600㎜。

汽轮发电机Ⅰ～Ⅱ线跨距7030 mm，Ⅱ～Ⅲ线跨距12500 mm。

Ⅰ~Ⅳ轴线柱截面1800³2000、2200³2200。

汽机基础上部结构混凝土设计强度为C40级。
