单个螺栓强度计算

螺栓强度计算方法详解螺栓强度计算方法详解（（附公式附公式））
螺栓强度计算是利用公式对螺栓连接强度进行有效计算，确定螺栓的受力状况。

不同的螺栓强度计算的方法和公式也不相同。

下面，世界泵阀网为大家汇总螺栓强度计算方法公式。

以供学习参考。

螺栓强度计算，主要是根据联接的类型、联接的装配情况(是否预紧)和受载状态等条件，确定螺栓的受力;然后按相应的强度条件计算螺栓危险截面的直径(螺纹小径)或校核其强度。

螺栓强度计算：
承载力=强度 x 面积;
螺栓有螺纹，以M24螺栓为例，其横截面面积不是24直径的圆面积，而是353平方毫米，称之为有效面积。

普通螺栓C 级(4.6和4.8级)抗拉强度是170N/平方毫米。

那么承载力就是：170x353=60010N 。

换算一下，1吨相当于1000KG ，相当于10000N ，那么M24螺栓也就是可以承受约6吨的拉力。

紧螺栓强度校核与设计计算式：
松螺栓强度计算：
危险截面拉伸强度条件为：
d1——螺纹小径，mm; F——螺栓承受的轴向工作载荷，N：;[σ]——松螺栓联接的许用应力，N/m㎡。

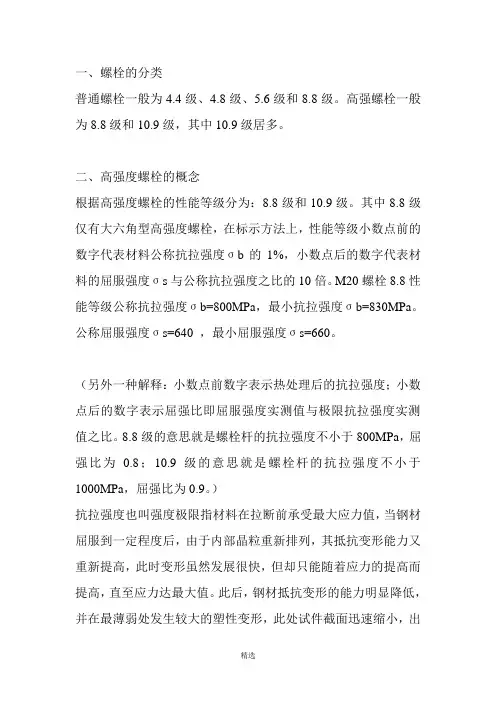

一、螺栓的分类普通螺栓一般为4.4级、4.8级、5.6级和8.8级。

高强螺栓一般为8.8级和10.9级，其中10.9级居多。

二、高强度螺栓的概念根据高强度螺栓的性能等级分为：8.8级和10.9级。

其中8.8级仅有大六角型高强度螺栓，在标示方法上，性能等级小数点前的数字代表材料公称抗拉强度σb的1%，小数点后的数字代表材料的屈服强度σs与公称抗拉强度之比的10倍。

M20螺栓8.8性能等级公称抗拉强度σb=800MPa，最小抗拉强度σb=830MPa。

公称屈服强度σs=640 ，最小屈服强度σs=660。

（另外一种解释：小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。

8.8级的意思就是螺栓杆的抗拉强度不小于800MPa，屈强比为0.8；10.9级的意思就是螺栓杆的抗拉强度不小于1000MPa，屈强比为0.9。

）抗拉强度也叫强度极限指材料在拉断前承受最大应力值，当钢材屈服到一定程度后，由于内部晶粒重新排列，其抵抗变形能力又重新提高，此时变形虽然发展很快，但却只能随着应力的提高而提高，直至应力达最大值。

此后，钢材抵抗变形的能力明显降低，并在最薄弱处发生较大的塑性变形，此处试件截面迅速缩小，出现颈缩现象，直至断裂破坏。

三、计算方法钢材受拉断裂前的最大应力值称为强度极限或抗拉强度。

F=σs*A，其中F为拉力（许用载荷），σs为材料抗拉强度，A为有效面积，有效面积为螺栓有效长度上直径最小处的横截面积。

M20的有效直径为Φ17，M20的有效横截面积为227mm^2 。

8.8级M20最小抗拉强度σb=830MPaF=830*227=188410N=188.41KN所以M20螺栓8.8性能等级最小抗拉力为188.41KN。

文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。

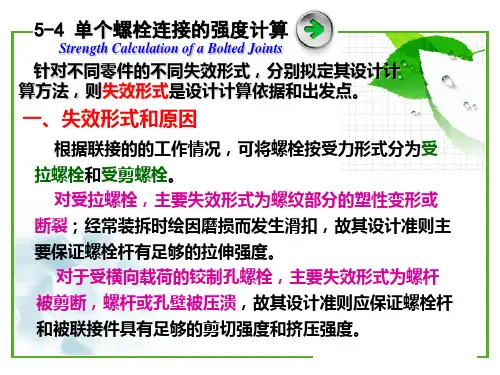

15.2.1 单个螺栓连接的强度计算螺纹连接根据载荷性质不同，其失效形式也不同：受静载荷螺栓的失效多为螺纹部分的塑性变形或螺栓被拉断；受变载荷螺栓的失效多为螺栓的疲劳断裂；对于受横向载荷的铰制孔用螺栓连接，其失效形式主要为螺栓杆剪断，栓杆或被连接件孔接触表面挤压破坏；如果螺纹精度低或连接时常装拆，很可能发生滑扣现象。

螺栓与螺母的螺纹牙及其他各部分尺寸是根据等强度原则及使用经验规定的。

采用标准件时，这些部，然后按照标准选定螺纹公称直分都不需要进行强度计算。

所以，螺栓连接的计算主要是确定螺纹小径d1径（大径）d，以及螺母和垫圈等连接零件的尺寸。

1. 受拉松螺栓连接强度计算松螺栓连接装配时不需要把螺母拧紧，在承受工作载荷前，除有关零件的自重（自重一般很小，强度计算时可略去。

）外，连接并不受力。

图15.3所示吊钩尾部的连接是其应用实例。

当螺栓承受轴向工作载荷 F (N)时，其强度条件为(15-6)（15-7）或——螺纹小径，mm；式中： d1[σ]——松连接螺栓的许用拉应力，Mpa。

见表15.6。

图15.32.受拉紧螺栓连接的强度计算根所受拉力不同，紧螺栓连接可分为只受预紧力、受预紧力和静工作拉力及受预紧力和变工作拉力三。

①只受预紧力的紧螺栓连接右图为靠摩擦传递横向力F 的受拉螺栓连接，拧紧螺母后，这时栓杆除受预紧力F`引起的拉应力σ=4 F` /π2 d1外，还受到螺纹力矩T1引起的扭转切应力：对于螺栓故螺栓或式②受预紧力和工作载荷的紧螺栓连接。

图15.5所示压力容器螺栓连接是受预紧力和轴向工作载荷的典型实例。

这种连接拧紧后螺栓受预紧力F`，工作时还受到。

第三章 螺纹联接（含螺旋传动）3-1 基础知识 一、螺纹的主要参数现以圆柱普通螺纹的外螺纹为例说明螺纹的主要几何参数，见图3-1，主要有：1）大径d ——螺纹的最大直径，即与螺纹牙顶重合的假想圆柱面的直径，在标准中定为公称直径。

2）小径1d ——螺纹的最小直径，即与螺纹牙底相重合的假想圆柱面的直径，在强度计算中常作为螺杆危险截面的计算直径。

3）中径2d ——通过螺纹轴向界面内牙型上的沟槽和突起宽度相等处的假想圆柱面的直径，近似等于螺纹的平均直径，2d ≈11()2d d +。

中径是确定螺纹几何参数和配合性质的直径。

４）线数n ——螺纹的螺旋线数目。

常用的联接螺纹要求自锁性，故多用单线螺纹；传动螺纹要求传动效率高，故多用双线或三线螺纹。

为了便于制造，一般用线数n ≤４。

５）螺距P ——螺纹相邻两个牙型上对应点间的轴向距离。

６）导程S ——螺纹上任一点沿同一条螺旋线转一周所移动的轴向距离。

单线螺纹S ＝P ，多线螺纹S ＝nP 。

７）螺纹升角λ——螺旋线的切线与垂直于螺纹轴线的平面间的夹角。

在螺纹的不同直径处，螺纹升角各不相同。

通常按螺纹中径2d 处计算，即22arctanarctan S nP d d λππ== （3-1） 8）牙型角α——螺纹轴向截面内，螺纹牙型两侧边的夹角。

螺纹牙型的侧边与螺纹轴线的垂直平面的夹角称为牙侧角，对称牙型的牙侧角β＝α/2。

9）螺纹接触高度h ——内外螺纹旋合后的接触面的径向高度。

二、螺纹联接的类型螺纹联接的主要类型有：图3-11、螺栓联接常见的普通螺栓联接如图3-2a所示。

这种联接的结构特点是被联接件上的通孔和螺栓杆间留有间隙。

图3-2b是铰制孔用螺栓联接。

这种联接能精确固定被联接件的相对位置，并能承受横向载荷，但孔的加工精度要求较高。

图3-22、双头螺柱联接如图3-3a所示，这种联接适用于结构上不能采用螺栓联接的场合，例如被联接件之一太厚不宜制成通孔，且需要经常拆装时，往往采用双头螺柱联接。

一、螺栓的分类普通螺栓一般为4.4级、4.8级、5.6级和8.8级。

高强螺栓一般为8.8级和10.9级，其中10.9级居多。

二、高强度螺栓的概念根据高强度螺栓的性能等级分为：8.8级和10.9级。

其中8.8级仅有大六角型高强度螺栓，在标示方法上，性能等级小数点前的数字代表材料公称抗拉强度σb的1%，小数点后的数字代表材料的屈服强度σs与公称抗拉强度之比的10倍。

M20螺栓8.8性能等级公称抗拉强度σb=800MPa，最小抗拉强度σb=830MPa。

公称屈服强度σs=640 ，最小屈服强度σs=660。

（另外一种解释：小数点前数字表示热处理后的抗拉强度；小数点后的数字表示屈强比即屈服强度实测值与极限抗拉强度实测值之比。

8.8级的意思就是螺栓杆的抗拉强度不小于800MPa，屈强比为0.8；10.9级的意思就是螺栓杆的抗拉强度不小于1000MPa，屈强比为0.9。

）抗拉强度也叫强度极限指材料在拉断前承受最大应力值，当钢材屈服到一定程度后，由于内部晶粒重新排列，其抵抗变形能力又重新提高，此时变形虽然发展很快，但却只能随着应力的提高而提高，直至应力达最大值。

此后，钢材抵抗变形的能力明显降低，并在最薄弱处发生较大的塑性变形，此处试件截面迅速缩小，出现颈缩现象，直至断裂破坏。

三、计算方法钢材受拉断裂前的最大应力值称为强度极限或抗拉强度。

F=σs*A，其中F为拉力（许用载荷），σs为材料抗拉强度，A为有效面积，有效面积为螺栓有效长度上直径最小处的横截面积。

M20的有效直径为Φ17，M20的有效横截面积为227mm^2 。

8.8级M20最小抗拉强度σb=830MPaF=830*227=188410N=188.41KN所以M20螺栓8.8性能等级最小抗拉力为188.41KN。

螺栓连接的强度计算【一】能力目标1.掌握单个螺栓连接的强度计算2.螺栓组连接的设计【二】知识目标2.掌握单个螺栓连接的受力分析3.螺栓组连接的受力分析和结构设计【三】教学的重点与难点重点：掌握单个螺栓连接的强度计算。

难点：螺栓组连接的受力分析和结构设计。

【四】教学方法与手段多媒体教学，联系工程实例。

【五】教学任务及内容一、单个螺栓连接的强度计算（一）受拉螺栓连接1、松螺栓连接特点：只能用普通螺栓，有间隙，外载沿螺栓轴线，螺栓杆受P拉伸作用。

螺栓工作载荷为：F=PP——轴向外载σ＝ F/A=4F/Πd14≤〔σ〕2、紧螺栓连接（1）只受预紧力的紧螺栓连接螺栓螺纹部分处于拉伸与扭转复合应力状态危险截面上的拉伸应力σ＝F0/A危险截面上的扭转剪应力τ＝16T1/Πd13根据第四强度理论，当量应力σ＝1.3σ≤〔σ〕（2）受横向载荷的紧螺栓联接（3）承受轴向静载荷的紧螺栓连接（二）受剪螺栓连接σp ≤〔σp 〕 τ≤〔τ〕二、螺栓组联接的设计与受力分析总设计思路：螺栓组结构设计（布局、数目）→螺栓组受力分析（载荷类型、状态、形式）→求单个螺栓的最大工作载荷（判断那个最大）→按最大载荷的单个螺栓设计（求d 1—标准）→全组采用同样尺寸螺栓（互换目的）（一）螺栓组的结构设计1．从加工看，联接接合面的几何形状尽量简单，从而保证联接接合面受力比较均匀。

2．受力矩作用的螺栓组，布置螺栓应尽量远离对称轴，同一圆周上螺栓的数目，应采用4、6、8等偶数，以便于在圆周上钻孔时的分度和画线。

3．应使螺栓受力合理，对于普通螺栓在同时承受轴向载荷和较大横向载荷时，应采用销、套筒、键等抗剪零件来承受横向载荷，以减小螺栓预紧力及其结构尺寸。

4．螺栓的排列应有合理的间距、边距。

布置螺栓时，各螺栓轴线间以及螺栓轴线和机体壁间的最小距离，应根据扳手所需活动空间的大小来决定。

扳手空间的尺寸可查阅有关标准。

（二）螺栓组联接的受力分析前提（假设）：①被联接件不变形、为刚性，只有地基变形。
