保护煤柱的留设

防隔水煤柱留设规定隔水煤柱是煤矿安全生产中的紧要设施，用于减小采空区域的面积，支撑地层，稳定采空区域，并防止地面塌陷。

隔水煤柱的留设规定是指在隔水煤柱的设计、选择、布设、稳定、监测等方面的一系列规定和引导。

本文将防隔水煤柱留设规定划分为设计规定、工程实施规定、监测规定、维护保养规定四个方面进行详述。

一、设计规定1.煤柱尺寸的设计。

煤柱所需的规模和尺寸应当认真计算和掌控，应依据煤柱所处地层的性质、煤层赋存规律，还应依据煤柱所处地质地貌、开采方式等因素定量确定其大小。

同时应当依据不同地质条件、地质地貌、开采方式，进行煤柱的强度设计和稳定评估。

2.煤柱材料的选择。

煤柱材料的选择应依据地质条件、地质地貌、开采方式、煤层类型等多种因素合理选择。

应当选择凭借良好机械性能的天然岩石，由于它具有良好的刚性和完美的稳定性。

选用材料应具有良好的耐水性和耐腐蚀性，能够在地下水和酸性环境中长期稳定，避开败坏。

3.煤柱留设密度与间距的掌控。

煤柱应依据煤层稳定性和煤柱的载荷特性，尽可能实现最大限度的留设密度，缩短煤柱间距，防止采空区域开裂、变形，从而使煤柱稳定。

但是，当煤矿埋深较大或其特定地质条件不同时，煤柱的留设密度需相应减小，以确保煤矿的稳定性。

二、工程实施规定1.煤柱安装的工艺。

安装煤柱应尽可能削减对地下扰动和对原生地层的破坏，在遵守安全规定和环保要求的情况下，应运用多种安装工艺，如吊装、支架、顶板修筑等。

在安装煤柱的工艺过程中，应注意防止煤柱的损坏和质量问题。

2.施工现场应急预案。

在煤柱的施工过程中，可能会显现多种突发情况，这些情况有可能会对施工安全和质量造成影响，因此，必需订立完善的应急预案，在紧急情况下实行措施紧急处理事态，保障煤矿的生产安全。

三、监测规定1.煤柱稳定性监测。

在煤柱留设后，应用科学技术对其进行稳定性监测，如使用应变测量装置、应力计、震动计等工具对煤柱进行长期监测和数据记录，依据实际情况适时调整煤柱的设计和留设标准。

各种煤柱留设尺寸
井田边界煤柱：30米
阶段煤柱：斜长为60米，若在两阶段留设，则上下阶段各留30米
井田浅部防水煤柱：斜长为50米
断层煤柱：每侧各为20米
工业广场煤柱：根据工业广场占地面积，按几何作图法确定；
斜井井筒保护煤柱：两井中间为30米，两侧各为30米；
煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20米，垂距为10米，回风大巷上方留斜长为20米的煤柱。

采区边界煤柱：20米
采区煤层上山：两巷中间为20米，两侧各为20米；
区段煤柱：斜长10米
平巷掘进速度
说明书内容：
1、采区概况
2、采区设计方案
3、采区各系统
4、采煤方法及回采工艺
5、工作面主要设备
6、通风与安全
7、巷道断面设计。

垂线法留设保护煤柱
1、 确定受护面积边界：
现在平面图上直接作平行于受护对象边界的直线、四边形或多边形等，再在它们的外围画出围护带，得到受护面积边界。

这种边界一般与煤层走向斜交。

2、 确定松散层保护边界
从受护面积边界向外量一段距离s ，得到松散层保护边界（见图1-1），s 的计算公式如下：
S=hctg φ
式中：S ——松散层保护边界宽度，m ；
h ——松散层厚度，m ；
φ——松散层移动角。

3、确定保护煤柱边界
垂线法留设煤柱，需要计算垂线长度，向上山方向的垂线长度为q ，向下山方向的垂线长度为l ，计算公式为：
θ
αββcos tg ctg 1)(∙∙'+'-=ctg h Hi q θαγγcos tg ctg 1)(∙∙'-'-=
ctg h Hi l 式中：Hi ——地表各点的埋藏深度，m ；
h ——松散层厚度，m ；
β',γ'——移动角；
α——煤层倾角；
θ——受护面积边界与煤层走向所交的锐角。

β'ctg =
θδθβ2222sin cos ctg ∙+∙ctg γ'ctg =θδθγ2222sin cos ctg ∙+∙ctg
式中：β，γ，δ——为峰峰矿区采用的下山、上山、走向移动角；分别采用
θ——受护面积边界与煤层走向所交的锐角。

天健矿业集团股份保护煤柱留设及防水安全煤岩柱计算规天健矿业集团股份二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (8)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。

符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。

详见附图一。

附图一岩层移动角参数表附表1 序号名称符号取值围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。

α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。

2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。

在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。

下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。

下沉系数表附表23、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m。

（二）保护煤柱的留设方法1、当建筑物、水体或其它保护对象的保护边界线与煤层走向基本平行时，可直接参照附表1中的参数确定保护煤柱边界。

作图方法如附图二。

2、当保护边界线与煤层走向斜交时，应根据附表1中的基岩移动角求得垂直于保护边界线方向（伪倾斜）的上山移动角γ＇和下山移动角β＇，然后再确定保护煤柱边界。

保护煤柱措施方案最新规范引言保护煤柱是矿山开采中的重要环节，它对于矿井安全和矿业可持续发展具有重要意义。

随着矿山开采技术的不断发展和改进，保护煤柱的规范也在不断更新。

本文将介绍最新的保护煤柱措施方案规范，以期提高煤矿的安全性和效益。

保护煤柱的背景和意义保护煤柱是指在采空区或开采工作面周围留下的未开采的煤层，它起到支撑岩层和稳定矿井的作用。

保护煤柱的目的是保护矿井不受采空区的影响，防止煤层塌陷和地面沉陷，确保矿井的安全和生产的持续性。

同时，保护煤柱还可以减少矿产资源的浪费，提高矿井的经济效益。

最新保护煤柱措施规范1. 保护煤柱的留置率要求根据规范，保护煤柱的留置率应根据矿区地质条件、煤柱所受应力和煤层开采方式等因素来确定。

一般来说，留置率应保证在75%以上，以确保采空区的稳定和矿井的安全。

同时，为了提高煤矿的产能和效益，规范也允许根据具体情况适当减少留置率，但必须经过科学论证和安全评估。

2. 保护煤柱的尺寸和形状要求规范规定，保护煤柱的尺寸和形状应根据煤层自身的物理力学性质、矿井地质条件和采煤工艺要求等多个因素来确定。

一般来说，保护煤柱的宽度应不小于煤层厚度的30%，厚度应不小于2米。

此外，保护煤柱的形状应尽量规则、均匀，以提高其受力能力和抗震能力。

3. 保护煤柱的支护方式和技术要求规范规定，在开采过程中，保护煤柱的支护方式和技术应采用先进、可靠的工艺和设备。

对于较大断面、复杂地质条件和高应力煤层，应采用混凝土支护、钢支撑等强力支护措施。

此外，规范还明确了支护作业的安全要求，如严格遵守操作规程、定期检查和维护支护设备、加强安全教育培训等。

4. 保护煤柱措施的监测与评估为了保证保护煤柱措施的有效性和安全性，规范要求对保护煤柱的支护结构、变形和应力进行监测。

监测结果应定期报告，及时发现和解决潜在问题。

此外，规范还要求对保护煤柱的工程效果进行评估，确保采取的措施符合设计要求，达到预期目的。

结论保护煤柱措施是煤矿开采中的关键环节，对矿井安全和矿业可持续发展至关重要。

保护煤柱的留设保护煤柱的留设、保护煤柱是指专门留在井下不予米出的、旨在保护其上方岩层内部和地表的保护对象不受开采影响的煤炭资源。

二、保护煤柱留设的原理在保护对象的下方留出一部分煤炭资源不予开采，使其周围煤炭的开采对保护对象不产生有危险性的移动和变形。

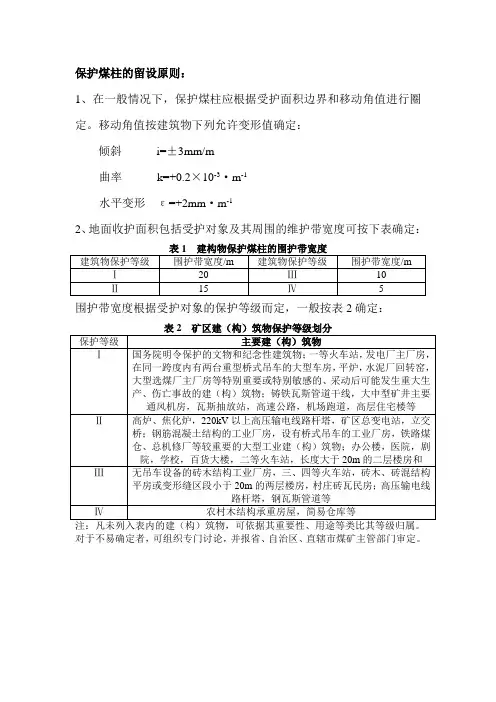

（一）围护带宽度1、受护对象2、围护带围护带作用：①抵消参数误差，②抵消井上下位置关系误差。

围护带宽度根据受护对象的保护等级确定。

（二）移动角值参数1、基岩移动角：①走向移动角8②上山移动角丫③下山移动角B2、松散层移动角（书）：①黄土层书=55°②风化坡积物书=45°③富水坡积物或砂层书=35移动角值参数示意图四、保护煤柱留设方法（一）所需资料1、保护对象特征及使用要求；2、地质、采矿条件，煤层埋藏、地质构造情况;3、矿区移动参数；4、精度符合要求的必要图纸。

（二）保护煤柱留设方法垂直剖面法、垂线法和数字标高法。

1、垂直剖面法采用图解的方法，作沿煤层走向和倾向的垂直剖面，在剖面图上确定煤柱的边界宽度，并投影至平面图上而得保护煤柱边界。

步骤（1）确定受护面积边界①确定建（构）筑物保护边界②确定围护带③确定受护面积边界受护面积边界应与煤层走向、倾向平行。

垂直剖面法受护边界的确定示图（2）确定保护煤柱边界在受护面积边界与煤层走向平行或垂直时所作的垂直剖面上，在松散层内用书角画直线，在基岩层内直接用基岩移动角（3、Y、S画直线，即可作出保护煤柱边界。

爛向剖面走向剖面仇I垂直剖面法留设保护煤柱示意图注意：在倾向剖面上，往上山方向用B角，往下山方向用Y角(3)保护煤柱压煤量估算(略)2、垂线法用解析方法留设保护煤柱，先作受护面积边界的垂线，利用公式计算垂线的长度，再在平面图上量出垂线长度，从而确定保护煤柱边界。

步骤：（1）确定受护面积边界在平面图上直接作平行于受护对象边界的直线，构成多边形。

再在其外围画出围护带，得受护面积边界。

这种边界多与煤层走向斜交。

井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。

通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。

煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。

井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。

井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。

一般取10m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。

工作面停采线至上（下）山的煤柱宽度：对薄及中厚煤约为20m；对于厚煤层约为30～40m。

xx边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；xx浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷xx置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层xx：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。

通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。

煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。

xx边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。

工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。

一般取10m；采区煤层xx：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。

贵州天健矿业集团股份有限公司保护煤柱留设及防水安全煤岩柱计算规范贵州天健矿业集团股份有限公司二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (7)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。

符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。

详见附图一。

附图一岩层移动角参数表附表1 序号名称符号取值范围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。

α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。

2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。

在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。

下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。

下沉系数表 附表2序号 下沉系数 采煤方法 顶板管理 覆岩类型 适应范围1 0.6 长壁式 全部陷落法 坚硬 辉绿岩、石灰岩、石英岩、砾岩、砂砾岩、砂质页岩2 0.6-0.8 长壁式 全部陷落法 中硬 砂质页岩、泥质砂岩、页岩等 30.8-1.0长壁式全部陷落法软弱风化带岩石、粘土岩、第三系第四系表土层3、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m 。

保护煤柱留设的三种方法保护煤柱是煤矿开采过程中的一项重要任务，其目的是确保矿井的安全稳定和煤矿资源的合理利用。

为了保护煤柱，可以采取以下三种方法：方法一：支护煤柱支护煤柱是保护煤柱的一种常用方法。

在煤矿开采过程中，通过设置支护设备对煤柱进行加固，以提高煤柱的强度和稳定性，减少煤柱变形和破坏的风险。

常见的支护设备包括钢支柱、木支撑、锚杆和注浆等。

这些支护设备可以有效地增加煤柱的承载能力，防止煤柱折断和塌陷，保证矿井的安全运营。

方法二：合理布置开采工作面合理布置开采工作面是保护煤柱的另一种重要方法。

在煤矿开采过程中，应根据煤层的地质条件和煤柱的强度，合理确定开采工作面的位置和方向。

同时，应根据煤层的厚度和开采工艺，科学规划开采工作面的宽度和长度。

合理布置开采工作面可以减少煤柱的受力和变形，降低煤柱破坏的风险，提高矿井的稳定性和安全性。

方法三：加强煤柱监测与管理加强煤柱监测与管理是保护煤柱的又一重要方法。

通过安装合适的监测设备，对煤柱的应力、变形和稳定性进行实时监测和评估，及时发现和预警煤柱的变形和破坏情况，采取相应的措施进行治理和维护。

同时，要加强煤柱的管理，建立健全的管理制度和责任体系，明确责任人和工作职责，加强巡视和检查，及时发现和解决煤柱问题，确保矿井的安全运营。

总结起来，保护煤柱是煤矿开采过程中的一项重要任务。

通过支护煤柱、合理布置开采工作面和加强煤柱监测与管理等方法，可以有效地保护煤柱，确保矿井的安全稳定和煤矿资源的合理利用。

煤矿企业和相关管理部门应高度重视煤柱保护工作，加强技术研究和工程实践，不断提高保护煤柱的能力和水平，为煤矿的可持续发展提供有力保障。

保护煤柱留设标准井田边界煤柱:30m;阶段煤柱:斜长为60m，若在两阶段留设，则上下阶段各留30m;井田浅部防水煤柱:斜长为50m;断层煤柱:每侧各为20m;工业广场煤柱:根据工业广场占地面积，按几何作图法确定;斜井井筒保护煤柱:两井中间为30m，两侧各为30m;煤层大巷护巷煤柱:对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱:20m;采区煤层上山:两巷中间为20m，两侧各为20m; 区段煤柱:斜长10m;矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。

通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。

煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。

井田边界煤柱:30m;阶段煤柱:斜长为60m，若在两阶段留设，则上下阶段各留30m;井田浅部防水煤柱:斜长为50m;断层煤柱:断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m;落差较大的断层，断层一的煤柱宽度一般为10~15m;落差较小的断层通常可以不留设断层煤柱。

工业广场煤柱:根据工业广场占地面积，按几何作图法确定;斜井井筒保护煤柱:两井中间为30m，两侧各为30m;煤层大巷护巷煤柱:对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱:采区边界煤柱的作用是:将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延;避免从采空区大量漏风，影响正在生产的采区风量。

一般取10m;采区煤层上山:两巷中间为20m，两侧各为20m;区段煤柱:斜长10m;1、采区上(下)山间的煤柱宽度(沿走向):对薄及中厚煤层为20m;对厚煤层为20~30m。

2第⼆章保护煤柱的设计第⼆章保护煤柱留设第⼀节保护煤柱留设基础知识地下采煤引起岩层与地表产⽣沉陷、移动和变形，导致位于其影响范围内的井筒、巷道、地⾯建筑物和构筑物、地表⽔系及地下含⽔层等遭受不同程度的破坏。

为了保护有些重要的建筑物、⽔体等，使其免遭采动损害的影响，有时需要在井下留设保护煤柱。

保护煤柱：指专门留在井下不予采出的、旨在保护其上⽅岩层内部和地表的各种保护对象不受开采影响的那部分煤炭。

受保护对象包括：井筒、井下主要巷道和硐室、地⾯各类建（构）筑物、铁路、⽔体等。

留设保护煤柱的优点是能有效保护地表建（构）筑物，其缺点是：（1）浪费煤炭资源，缩短矿井服务年限；（2）使采掘⼯作复杂化，增⼤掘进⼯作量，造成采掘关系紧张。

下列情况下需要留设临时性的或永久性的保护煤柱：（1）矿井⼯业场地及风井井⼝附近的建筑物、构筑物和其他重要设施；（2）国务院明令保护的⽂物、纪念性建筑物和构筑物；（3）采⽤不搬迁进⾏采煤在技术上不可⾏，⽽搬迁⼜⽆法实现或在经济上严重不合理的建筑物和构筑物；（4）煤层开采后，地表可能产⽣抽冒、切冒等形式的塌陷漏⽃坑和突然陷落，对地基及上部建筑造成严重破坏的重要建筑物和构筑物；（5）所在地表下⽅潜⽔位较⾼，采后地表下沉将导致建筑物及其附近地⾯积⽔，⽽⼜不可⾃动排泄或采⽤⼈⼯排泄⽅法经济上不合理的建筑物或构筑物；（6）对国民经济和⼈民⽣活有重⼤意义的、⽤其他保护⽅法不能确保安全的河(湖、海、⽔库) 堤坝、船闸、泄洪闸、泄⽔隧道和⽔电站等⼤型⽔⼯建筑⼯程。

⼀、保护煤柱留设原理保护煤柱留设原理是在保护对象的下⽅留出⼀部分煤炭不开采，使其周围的煤炭的开采对保护对象不产⽣有危险性的移动和变形。

图2-1 保护煤柱留设原理图如图2-1：设煤层上⽅的地⾯有⼀建筑物，其受护⾯积为a0b0c0d0，为保护建筑物不受开采的有害影响，需要留设保护煤柱。

确定煤柱⼤⼩的⽅法具体如下：⾸先，通过建筑物中⼼作沿煤层⾛向和倾向的剖⾯图，如图所⽰。

. . . .天健矿业集团股份保护煤柱留设及防水安全煤岩柱计算规天健矿业集团股份二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (7)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。

符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。

详见附图一。

附图一岩层移动角参数表附表1 序号名称符号取值围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。

α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。

2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。

在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。

下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。

下沉系数表附表2序号 下沉系数 采煤方法 顶板管理 覆岩类型 适应围1 0.6 长壁式 全部陷落法 坚硬辉绿岩、石灰岩、石英岩、砾岩、砂砾岩、砂质页岩2 0.6-0.8 长壁式 全部陷落法 中硬 砂质页岩、泥质砂岩、页岩等3 0.8-1.0 长壁式 全部陷落法 软弱风化带岩石、粘土岩、第三系第四系表土层3、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m 。

井田边界煤柱:30m；阶段煤柱:斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m; 断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m,两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层上山：两巷中间为20m，两侧各为20m; 区段煤柱：斜长10m;矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸,其影响因素是煤层所受压力以及煤体强度。

通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。

煤柱强度主要取决于煤层的物理力学性质,并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。

井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱:斜长为50m；断层煤柱:断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m;落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。

工业广场煤柱：根据工业广场占地面积，按几何作图法确定; 斜井井筒保护煤柱:两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱:采区边界煤柱的作用是:将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风,影响正在生产的采区风量。

一般取10m；采区煤层上山：两巷中间为20m,两侧各为20m；区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。
