保护煤柱留设标准

井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱:每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定; 斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层,运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m,垂距为10m，回风大巷上方留斜长为20m 的煤柱采区边界煤柱：20m；采区煤层上山：两巷中间为20m，两侧各为20m；区段煤柱:斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。

通常,煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大.煤柱强度主要取决于煤层的物理力学性质,并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前,尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。

井田边界煤柱：30m;阶段煤柱：斜长为60m,若在两阶段留设,则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层,断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。

工业广场煤柱:根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m;煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开,防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。

一般取10m；采区煤层上山：两巷中间为20m,两侧各为20m；区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m;对厚煤层为20～30m。

xxx采面保安煤柱留设说明一、xxx采面位置xxx综采工作面位于一采区西翼，北部为5919采面未开拓区域；南部为5915采空区,东部为采区边界保护煤柱。

xxx采面走向长度(运巷)：675m；倾向长度185m；煤层平均厚度2.8m。

二、xxx采面回采现状xxx综采工作面相对应地面位置为四面山，地面均为荒山土坡，无大型建筑及水体，但有部分矿区公路、杨家沟部分河沟及少数居民将会受xxx采面回采的影响。

现xxx运巷剩余可采长度77m，xxx风巷剩余可采长度118m，累计剩余可采煤量7.9万吨。

三、xxx采面保护煤柱留设依据根据《煤矿安全规程》、《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》，结合xxx采面的实际生产情况，采面地表矿区公路、河沟及居民房屋呈条带状分布，现根据《采矿工程设计手册上册》第七章保护煤柱留设设计第二节保护煤柱的留设方法来对xxx采面的保护煤柱进行留设,针对xxx采面本矿采用垂直剖面法留设保护煤柱，被保护对象的等级及围护带宽度的选择取定见下表：不易确定者，可组织专门论证，并报省、直辖市、自治区煤炭主管部门审定。

垂直剖面法计算示意图：如图可知：L--为需要留设保护建筑的总长度L1--为建筑物的围护带宽度L2--为表土层需要留设的宽度L3--为基岩层需要留设的宽度a--为表土层的移动角a1--为基岩层的移动角H--为表土层至基岩层的垂高H1--为基岩层至煤层的垂高则有：L=L1+L2+L3=L1+H*cota+H1*cota1结合xxx采面的实际回采情况及煤层赋存条件，xxx采面煤层沿煤层走向布置，煤层倾角变化不大，属于近水平煤层。

相对地面建筑物为砖木、砖混结构平房或变形缝区段小于20m的两层楼房，属于矿区建筑物保护等级Ⅲ类，围护带取10m。

根据贵州煤安工程技术咨询服务有限公司提供的《龙凤煤矿扩建初步设计（变更）》说明书第四章第三节内容可知，表土段移动角取45°，走向移动角取70°。

贵州天健矿业集团股份有限公司保护煤柱留设及防水安全煤岩柱计算规范贵州天健矿业集团股份有限公司二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (7)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。

符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。

详见附图一。

附图一岩层移动角参数表附表1 序号名称符号取值范围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。

α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。

2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。

在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。

下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。

下沉系数表 附表2序号 下沉系数 采煤方法 顶板管理 覆岩类型 适应范围1 0.6 长壁式 全部陷落法 坚硬 辉绿岩、石灰岩、石英岩、砾岩、砂砾岩、砂质页岩2 0.6-0.8 长壁式 全部陷落法 中硬 砂质页岩、泥质砂岩、页岩等 30.8-1.0长壁式全部陷落法软弱风化带岩石、粘土岩、第三系第四系表土层3、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m 。

防隔水煤柱留设规定隔水煤柱是煤矿安全生产中的紧要设施，用于减小采空区域的面积，支撑地层，稳定采空区域，并防止地面塌陷。

隔水煤柱的留设规定是指在隔水煤柱的设计、选择、布设、稳定、监测等方面的一系列规定和引导。

本文将防隔水煤柱留设规定划分为设计规定、工程实施规定、监测规定、维护保养规定四个方面进行详述。

一、设计规定1.煤柱尺寸的设计。

煤柱所需的规模和尺寸应当认真计算和掌控，应依据煤柱所处地层的性质、煤层赋存规律，还应依据煤柱所处地质地貌、开采方式等因素定量确定其大小。

同时应当依据不同地质条件、地质地貌、开采方式，进行煤柱的强度设计和稳定评估。

2.煤柱材料的选择。

煤柱材料的选择应依据地质条件、地质地貌、开采方式、煤层类型等多种因素合理选择。

应当选择凭借良好机械性能的天然岩石，由于它具有良好的刚性和完美的稳定性。

选用材料应具有良好的耐水性和耐腐蚀性，能够在地下水和酸性环境中长期稳定，避开败坏。

3.煤柱留设密度与间距的掌控。

煤柱应依据煤层稳定性和煤柱的载荷特性，尽可能实现最大限度的留设密度，缩短煤柱间距，防止采空区域开裂、变形，从而使煤柱稳定。

但是，当煤矿埋深较大或其特定地质条件不同时，煤柱的留设密度需相应减小，以确保煤矿的稳定性。

二、工程实施规定1.煤柱安装的工艺。

安装煤柱应尽可能削减对地下扰动和对原生地层的破坏，在遵守安全规定和环保要求的情况下，应运用多种安装工艺，如吊装、支架、顶板修筑等。

在安装煤柱的工艺过程中，应注意防止煤柱的损坏和质量问题。

2.施工现场应急预案。

在煤柱的施工过程中，可能会显现多种突发情况，这些情况有可能会对施工安全和质量造成影响，因此，必需订立完善的应急预案，在紧急情况下实行措施紧急处理事态，保障煤矿的生产安全。

三、监测规定1.煤柱稳定性监测。

在煤柱留设后，应用科学技术对其进行稳定性监测，如使用应变测量装置、应力计、震动计等工具对煤柱进行长期监测和数据记录，依据实际情况适时调整煤柱的设计和留设标准。

各种煤柱留设尺寸
井田边界煤柱：30米
阶段煤柱：斜长为60米，若在两阶段留设，则上下阶段各留30米
井田浅部防水煤柱：斜长为50米
断层煤柱：每侧各为20米
工业广场煤柱：根据工业广场占地面积，按几何作图法确定；
斜井井筒保护煤柱：两井中间为30米，两侧各为30米；
煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20米，垂距为10米，回风大巷上方留斜长为20米的煤柱。

采区边界煤柱：20米
采区煤层上山：两巷中间为20米，两侧各为20米；
区段煤柱：斜长10米
平巷掘进速度
说明书内容：
1、采区概况
2、采区设计方案
3、采区各系统
4、采煤方法及回采工艺
5、工作面主要设备
6、通风与安全
7、巷道断面设计。

垂线法留设保护煤柱
1、 确定受护面积边界：
现在平面图上直接作平行于受护对象边界的直线、四边形或多边形等，再在它们的外围画出围护带，得到受护面积边界。

这种边界一般与煤层走向斜交。

2、 确定松散层保护边界
从受护面积边界向外量一段距离s ，得到松散层保护边界（见图1-1），s 的计算公式如下：
S=hctg φ
式中：S ——松散层保护边界宽度，m ；
h ——松散层厚度，m ；
φ——松散层移动角。

3、确定保护煤柱边界
垂线法留设煤柱，需要计算垂线长度，向上山方向的垂线长度为q ，向下山方向的垂线长度为l ，计算公式为：
θ
αββcos tg ctg 1)(∙∙'+'-=ctg h Hi q θαγγcos tg ctg 1)(∙∙'-'-=
ctg h Hi l 式中：Hi ——地表各点的埋藏深度，m ；
h ——松散层厚度，m ；
β',γ'——移动角；
α——煤层倾角；
θ——受护面积边界与煤层走向所交的锐角。

β'ctg =
θδθβ2222sin cos ctg ∙+∙ctg γ'ctg =θδθγ2222sin cos ctg ∙+∙ctg
式中：β，γ，δ——为峰峰矿区采用的下山、上山、走向移动角；分别采用
θ——受护面积边界与煤层走向所交的锐角。

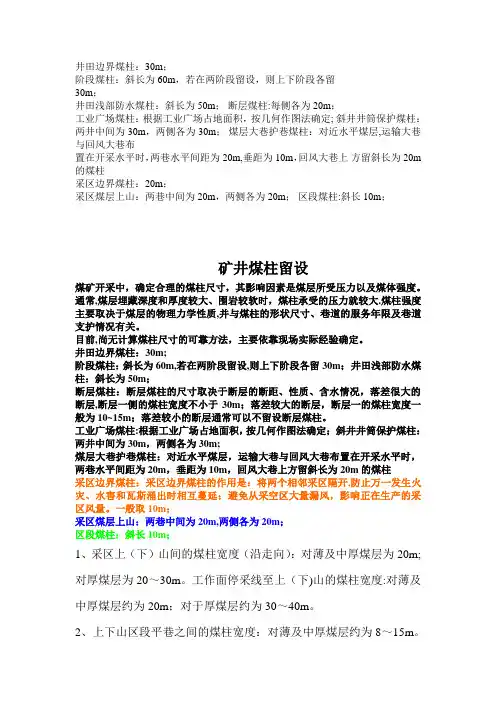

井田边界煤柱:30m;阶段煤柱:斜长为60m,若在两阶段留设,则上下阶段各留30m;井田浅部防水煤柱:斜长为50m; 断层煤柱:每侧各为20m;工业广场煤柱:根据工业广场占地面积,按几何作图法确定; 斜井井筒保护煤柱:两井中间为30m,两侧各为30m; 煤层大巷护巷煤柱:对近水平煤层,运输大巷与回风大巷布置在开采水平时,两巷水平间距为20m,垂距为10m,回风大巷上方留斜长为20m 的煤柱采区边界煤柱:20m;采区煤层上山:两巷中间为20m,两侧各为20m; 区段煤柱:斜长10m;矿井煤柱留设煤矿开采中,确定合理的煤柱尺寸,其影响因素就是煤层所受压力以及煤体强度。

通常,煤层埋藏深度与厚度较大、围岩较软时,煤柱承受的压力就较大。

煤柱强度主要取决于煤层的物理力学性质,并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前,尚无计算煤柱尺寸的可靠方法,主要依靠现场实际经验确定。

井田边界煤柱:30m;阶段煤柱:斜长为60m,若在两阶段留设,则上下阶段各留30m; 井田浅部防水煤柱:斜长为50m;断层煤柱:断层煤柱的尺寸取决于断层的断距、性质、含水情况,落差很大的断层,断层一侧的煤柱宽度不小于30m;落差较大的断层,断层一的煤柱宽度一般为10~15m;落差较小的断层通常可以不留设断层煤柱。

工业广场煤柱:根据工业广场占地面积,按几何作图法确定; 斜井井筒保护煤柱:两井中间为30m,两侧各为30m;煤层大巷护巷煤柱:对近水平煤层,运输大巷与回风大巷布置在开采水平时,两巷水平间距为20m,垂距为10m,回风大巷上方留斜长为20m的煤柱采区边界煤柱:采区边界煤柱的作用就是:将两个相邻采区隔开,防止万一发生火灾、水害与瓦斯涌出时相互蔓延;避免从采空区大量漏风,影响正在生产的采区风量。

一般取10m;采区煤层上山:两巷中间为20m,两侧各为20m;区段煤柱:斜长10m;1、采区上(下)山间的煤柱宽度(沿走向):对薄及中厚煤层为20m;对厚煤层为20～30m。

保护煤柱的留设保护煤柱的留设、保护煤柱是指专门留在井下不予米出的、旨在保护其上方岩层内部和地表的保护对象不受开采影响的煤炭资源。

二、保护煤柱留设的原理在保护对象的下方留出一部分煤炭资源不予开采，使其周围煤炭的开采对保护对象不产生有危险性的移动和变形。

（一）围护带宽度1、受护对象2、围护带围护带作用：①抵消参数误差，②抵消井上下位置关系误差。

围护带宽度根据受护对象的保护等级确定。

（二）移动角值参数1、基岩移动角：①走向移动角8②上山移动角丫③下山移动角B2、松散层移动角（书）：①黄土层书=55°②风化坡积物书=45°③富水坡积物或砂层书=35移动角值参数示意图四、保护煤柱留设方法（一）所需资料1、保护对象特征及使用要求；2、地质、采矿条件，煤层埋藏、地质构造情况;3、矿区移动参数；4、精度符合要求的必要图纸。

（二）保护煤柱留设方法垂直剖面法、垂线法和数字标高法。

1、垂直剖面法采用图解的方法，作沿煤层走向和倾向的垂直剖面，在剖面图上确定煤柱的边界宽度，并投影至平面图上而得保护煤柱边界。

步骤（1）确定受护面积边界①确定建（构）筑物保护边界②确定围护带③确定受护面积边界受护面积边界应与煤层走向、倾向平行。

垂直剖面法受护边界的确定示图（2）确定保护煤柱边界在受护面积边界与煤层走向平行或垂直时所作的垂直剖面上，在松散层内用书角画直线，在基岩层内直接用基岩移动角（3、Y、S画直线，即可作出保护煤柱边界。

爛向剖面走向剖面仇I垂直剖面法留设保护煤柱示意图注意：在倾向剖面上，往上山方向用B角，往下山方向用Y角(3)保护煤柱压煤量估算(略)2、垂线法用解析方法留设保护煤柱，先作受护面积边界的垂线，利用公式计算垂线的长度，再在平面图上量出垂线长度，从而确定保护煤柱边界。

步骤：（1）确定受护面积边界在平面图上直接作平行于受护对象边界的直线，构成多边形。

再在其外围画出围护带，得受护面积边界。

这种边界多与煤层走向斜交。
