煤矿工业广场保护煤柱留设计算方法

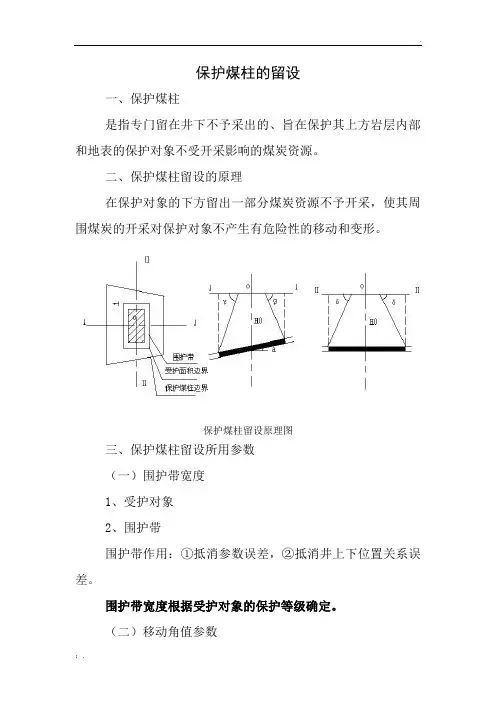

保护煤柱的留设一、保护煤柱是指专门留在井下不予采出的、旨在保护其上方岩层内部和地表的保护对象不受开采影响的煤炭资源。

二、保护煤柱留设的原理在保护对象的下方留出一部分煤炭资源不予开采，使其周围煤炭的开采对保护对象不产生有危险性的移动和变形。

保护煤柱留设原理图三、保护煤柱留设所用参数（一）围护带宽度1、受护对象2、围护带围护带作用：①抵消参数误差，②抵消井上下位置关系误差。

围护带宽度根据受护对象的保护等级确定。

（二）移动角值参数1、基岩移动角：①走向移动角δ②上山移动角γ③下山移动角β2、松散层移动角（ψ）：①黄土层ψ=55°②风化坡积物ψ=45°③富水坡积物或砂层ψ=35°移动角值参数示意图四、保护煤柱留设方法（一）所需资料1、保护对象特征及使用要求；2、地质、采矿条件，煤层埋藏、地质构造情况；3、矿区移动参数；4、精度符合要求的必要图纸。

（二）保护煤柱留设方法垂直剖面法、垂线法和数字标高法。

1、垂直剖面法采用图解的方法，作沿煤层走向和倾向的垂直剖面，在剖面图上确定煤柱的边界宽度，并投影至平面图上而得保护煤柱边界。

步骤（1）确定受护面积边界①确定建（构）筑物保护边界②确定围护带③确定受护面积边界受护面积边界应与煤层走向、倾向平行。

垂直剖面法受护边界的确定示图（2）确定保护煤柱边界在受护面积边界与煤层走向平行或垂直时所作的垂直剖面上，在松散层内用ψ角画直线，在基岩层内直接用基岩移动角β、γ、δ画直线，即可作出保护煤柱边界。

垂直剖面法留设保护煤柱示意图注意：在倾向剖面上，往上山方向用β角，往下山方向用γ角。

（3）保护煤柱压煤量估算（略）2、垂线法用解析方法留设保护煤柱，先作受护面积边界的垂线，利用公式计算垂线的长度，再在平面图上量出垂线长度，从而确定保护煤柱边界。

步骤：（1）确定受护面积边界在平面图上直接作平行于受护对象边界的直线，构成多边形。

再在其外围画出围护带，得受护面积边界。

251采区安全煤柱及各种煤柱的留设和计算方法：1、防水煤（岩）柱种类；本采区田地质构造较中等,无岩浆活动，井田内无河流。

根据本矿的煤层赋存特征，采区防水煤（岩）柱的种类确定如下：⑴井田边界煤柱；⑵井筒及大巷煤柱：⑶采空区隔离煤柱；⑷地面工业广场及村庄煤柱；⑸断层煤柱⑹陷落柱煤柱⑺风氧化带煤柱2、防水煤（岩）柱留设与计算结果根据采区防水煤（岩）柱的种类，按《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的有关规定留设煤柱。

⑴田边界煤柱：依据《采区初步设计》本矿留设20m。

⑵副井广场：副斜井、回风斜井均沿煤层反倾向掘进，地面工业广场煤柱保护等级确定为II级，围护带宽度确定为20m，按照表土层岩层移动角45°，基岩移动角73°进行计算。

最大垂深为（1350-880）=470，其中表土层按20m，基岩按450m，计算结果为158m，加上围护带的宽度20m。

所以副井广场留设的煤柱宽度最大为158+20=178米。

③大巷煤柱：本矿1030m 水平运输大巷、辅助运输大巷均沿2#煤层附件布置，距离5#煤层45m ，岩石为中硬，小于8-10倍煤层厚度(8-10M=60.48-70.56m)，所以需留设煤柱，根据《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》76、83条规定采用下式进行计算：S=2S 1+2a f 0.6M)H(2.51+=S式中：a —受护井筒或巷道宽度的一半，（m ），2.4S —保护煤柱，（m ）S 1—保护煤柱的水平宽度（m ）H —煤层距离巷道的最大垂深，（m ）,最大65m 。

M —煤厚，（m ），平均7.56mf —煤的强度系数，10Rc 1.0=fRc —煤的单向抗压强度，Mpa,本矿煤性软，取10Mpa 则10Rc 1.0=f =1.00S 1=21.4S=2S 1+2a2=21.4×2+2.4×2=47.6m即1030运输大巷下侧需留煤柱47.6m ，设计留设煤柱50m 。

矿井煤柱留设第一篇：矿井煤柱留设矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。

通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。

煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。

井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。

工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。

一般取10m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。

工作面停采线至上（下）山的煤柱宽度：对薄及中厚煤层约为20m；对于厚煤层约为30～40m。

2、上下山区段平巷之间的煤柱宽度：对薄及中厚煤层约为8～15m。

对于厚煤层约为30m。

3、运输大巷一侧煤柱宽度：对薄及中厚煤层约为20～30m；对于厚煤层约为25～50m。

4、回风大巷一侧煤柱宽度：对于薄及中厚煤层约为20m；对于厚煤层约为20～30m。

5、采区边界两个采区之间的煤柱宽度为10m。

6、断层一侧煤柱宽度根据断层落差及含水等具体情况而定：落差大且含水时留30～50m；落差较大留10～15m；采区内落差小的断层通常不留煤柱。

一、护巷煤柱的稳定性7-1）。

煤柱的宽度一般为10～30m 。

图7-1 留煤柱护巷示意图（一） 煤柱的载荷1．煤柱载荷的估算煤柱上的总载荷为：()γδ⎥⎦⎤⎢⎣⎡-⨯+=42ctg L H L B p (7-1)式中 p —煤柱上的总载荷，kN ；B —煤柱宽度，m ；δ—采空区上覆岩层垮落角；γ—上覆岩层平均容重，kN ／m 3。

煤柱单位面积的平均载荷即平均应力：()[]γδσ⨯-⨯+==B ctg L H L B B p 42 (7-2)图7-2 计算煤柱载荷示意图 2．煤柱宽度的理论计算()⎪⎭⎫ ⎝⎛+=⎥⎦⎤⎢⎣⎡-⨯+h B R ctg L H L B B C 222.0778.04110002δγ（7-3） ()⎪⎭⎫ ⎝⎛+=⎥⎦⎤⎢⎣⎡-⨯+h B R c t g L H L B B C 36.064.041100012δγ（7-4）（二） 煤柱的应力分布1．一侧采空煤柱（体）的弹塑性变形区及垂直应力的分布假设采空区周围的煤柱（体）处于弹性变形状态，煤柱的垂直应力σy 的分布如图7-3中1所示。

σy 随着与采空区边缘之间距离x 的增大，按负指教曲线关系衰减。

在高应力作用下，从煤体（煤柱）边缘到深部，都会出现塑性区（靠采空区侧应力低于原岩应力的部分称为破裂区）、弹性区及原岩应力区（图7-3）。

弹塑性变形状态下，煤柱（体）的垂直应力σy 的分布如图7-3中2所示。

图7-3 煤柱（体）的弹塑性变形区及垂直应力分布1—弹性应力分布；2—弹塑性应力分布；Ⅰ—破裂区；Ⅱ—塑性区；Ⅲ—弹性区应力升高部分；Ⅳ—原始应力区支承压力峰值与煤体（煤柱）边缘之间的距离x 0的方程式为：()φξφγξCctg p Cctg H K f M x ++=10ln 2 （7-5）式中 K —应力增高系数；p 1—支架对煤帮的阻力；M —煤层开采厚度；C —煤体的粘聚力；φ—煤体的内摩擦角；f —煤层与顶底板接触面的摩擦系数；ξ—三轴应力系数， φφξsin 1sin 1-+=。

保

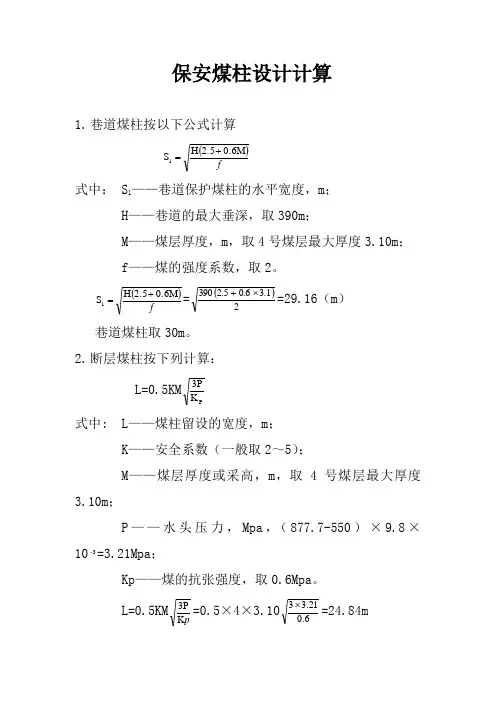

1. 巷道煤柱按以下公式计算
()
f 0.6M 2.5H S 1+=
式中： S 1——巷道保护煤柱的水平宽度，m ； H ——巷道的最大垂深，取390m ；
M ——煤层厚度，m ，取4号煤层最大厚度3.10m ； f ——煤的强度系数，取2。

()f
0.6M 2.5H S 1+==()2 3.10.62.5390⨯+=29.16（m ） 巷道煤柱取30m 。

2. 断层煤柱按下列计算：
L=0.5KM P K 3P
式中: L ——煤柱留设的宽度，m ；
K ——安全系数（一般取2～5）；
M ——煤层厚度或采高，m ，取4号煤层最大厚度
3.10m ；
P ——水头压力，Mpa ，（877.7-550）×9.8×103-=3.21Mpa ；
Kp ——煤的抗张强度，取0.6Mpa 。

L=0.5KM p K P
3=0.5×4×3.106
.021.33⨯=24.84m
断层煤柱取30m
井田边界煤柱留20m，大巷之间留30m，大巷两侧留30m 煤柱，断层煤柱留30m，采空区边界留20m。

工业场地及井筒按一级保护，村庄按三级保护，按场地外沿外扩20m保护带，再根据表土层和基岩厚度（表土移动角45。

，基岩移动角72。

）计算保安煤柱。

天健矿业集团股份保护煤柱留设及防水安全煤岩柱计算规天健矿业集团股份二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (8)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。

符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。

详见附图一。

附图一岩层移动角参数表附表1 序号名称符号取值围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。

α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。

2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。

在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。

下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。

下沉系数表附表23、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m。

（二）保护煤柱的留设方法1、当建筑物、水体或其它保护对象的保护边界线与煤层走向基本平行时，可直接参照附表1中的参数确定保护煤柱边界。

作图方法如附图二。

2、当保护边界线与煤层走向斜交时，应根据附表1中的基岩移动角求得垂直于保护边界线方向（伪倾斜）的上山移动角γ＇和下山移动角β＇，然后再确定保护煤柱边界。

井田边界煤柱:30m;阶段煤柱:斜长为60m,若在两阶段留设,则上下阶段各留30m;井田浅部防水煤柱:斜长为50m; 断层煤柱:每侧各为20m;工业广场煤柱:根据工业广场占地面积,按几何作图法确定; 斜井井筒保护煤柱:两井中间为30m,两侧各为30m; 煤层大巷护巷煤柱:对近水平煤层,运输大巷与回风大巷布置在开采水平时,两巷水平间距为20m,垂距为10m,回风大巷上方留斜长为20m 的煤柱采区边界煤柱:20m;采区煤层上山:两巷中间为20m,两侧各为20m; 区段煤柱:斜长10m;矿井煤柱留设煤矿开采中,确定合理的煤柱尺寸,其影响因素就是煤层所受压力以及煤体强度。

通常,煤层埋藏深度与厚度较大、围岩较软时,煤柱承受的压力就较大。

煤柱强度主要取决于煤层的物理力学性质,并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前,尚无计算煤柱尺寸的可靠方法,主要依靠现场实际经验确定。

井田边界煤柱:30m;阶段煤柱:斜长为60m,若在两阶段留设,则上下阶段各留30m; 井田浅部防水煤柱:斜长为50m;断层煤柱:断层煤柱的尺寸取决于断层的断距、性质、含水情况,落差很大的断层,断层一侧的煤柱宽度不小于30m;落差较大的断层,断层一的煤柱宽度一般为10~15m;落差较小的断层通常可以不留设断层煤柱。

工业广场煤柱:根据工业广场占地面积,按几何作图法确定; 斜井井筒保护煤柱:两井中间为30m,两侧各为30m;煤层大巷护巷煤柱:对近水平煤层,运输大巷与回风大巷布置在开采水平时,两巷水平间距为20m,垂距为10m,回风大巷上方留斜长为20m的煤柱采区边界煤柱:采区边界煤柱的作用就是:将两个相邻采区隔开,防止万一发生火灾、水害与瓦斯涌出时相互蔓延;避免从采空区大量漏风,影响正在生产的采区风量。

一般取10m;采区煤层上山:两巷中间为20m,两侧各为20m;区段煤柱:斜长10m;1、采区上(下)山间的煤柱宽度(沿走向):对薄及中厚煤层为20m;对厚煤层为20～30m。

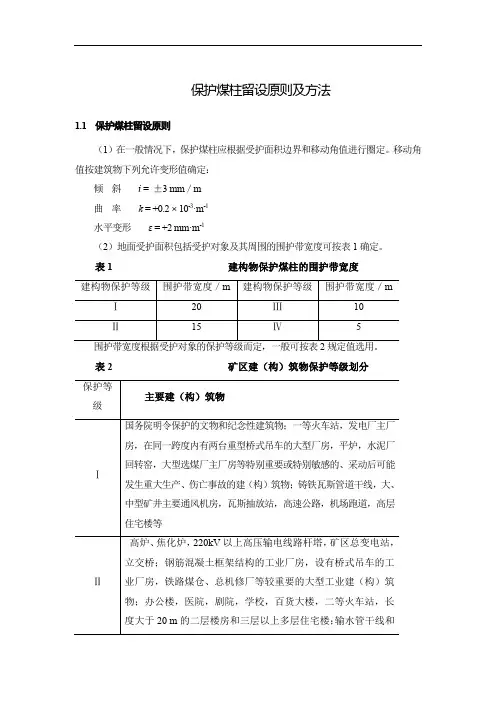

保护煤柱留设原则及方法1.1 保护煤柱留设原则（1）在一般情况下，保护煤柱应根据受护面积边界和移动角值进行圈定。

移动角值按建筑物下列允许变形值确定：倾斜i = ±3 mm／m曲率k = +0.2 × 10-3·m-1水平变形ε = +2 mm·m-1（2）地面受护面积包括受护对象及其周围的围护带宽度可按表1确定。

表1 建构物保护煤柱的围护带宽度表2矿区建（构）筑物保护等级划分属。

对于不易确定者，可组织专门论证，并报省、直辖市、自治区煤炭主管部门审定。

（3）当受护建筑物和构筑物面积较小时，应酌情加大其保护煤柱尺寸，使建筑物受护面积内地表变形值叠加后不超过允许地表变形值。

（4）当受护边界与煤层走向斜交时，应根据基岩移动角求得垂直于受护边界线方向（即伪倾斜方向）的上山方向移动角γ’和下山方向移动角β’。

然后再确定保护煤柱。

γ’和β’角值按下式计算：co t γ’=θδθγ2222sin cot cos cot + （4－1）cot β’=θδθβ2222sin cot cos cot + 式中 θ ——受护边界与煤层走向方向所夹的锐角；δ、γ、β ——分别为走向方向、上山方向和下山方向的基岩移动角。

（5）受护对象的外侧边界，可以在平面图上通过受护对象角点作矩形，使矩形各边分别平行于煤层倾斜方向和走向方向，在矩形四周作围护带，或在平面图上作各边平行于受护对象总轮廓的多边形（或四边形），在多边形（或四边形）各边外侧作围护带，该围护带外边界即为受护面积边界。

（6）有滑坡危险的山区建筑物留设保护煤柱时，为了防止山体滑移，在建筑物上坡方向，移动角应减小20 ~ 25°，或者加大保护煤柱尺寸0.5 ~ 1.0 r （r 为主要影响半径）；在建筑物下坡方向，移动角应诚小5 ~ 10°，或者加大保护煤柱尺寸0.2 ~ 0.5 r 。

（7）其下有落差大于20 ~ 30 m 断层的建筑物留设保护煤柱时，应考虑沿断层面滑移的可能性，适当加大煤柱尺寸，使断层两翼均包括在保护煤柱范围之内，如图1所示。

251采区安全煤柱及各种煤柱的留设和计算方法（可打印修改）251采区安全煤柱及各种煤柱的留设和计算方法：1、防水煤（岩）柱种类；本采区田地质构造较中等,无岩浆活动，井田内无河流。

根据本矿的煤层赋存特征，采区防水煤（岩）柱的种类确定如下：⑴井田边界煤柱；⑵井筒及大巷煤柱：⑶采空区隔离煤柱；⑷地面工业广场及村庄煤柱；⑸断层煤柱⑹陷落柱煤柱⑺风氧化带煤柱2、防水煤（岩）柱留设与计算结果根据采区防水煤（岩）柱的种类，按《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的有关规定留设煤柱。

1田边界煤柱：依据《采区初步设计》本矿留设20m。

2副井广场：副斜井、回风斜井均沿煤层反倾向掘进，地面工业广场煤柱保护等级确定为II级，围护带宽度确定为20m，按照表土层岩层移动角45°，基岩移动角73°进行计算。

最大垂深为（1350-880）=470，其中表土层按20m，基岩按450m ，计算结果为158m ，加上围护带的宽度20m 。

所以副井广场留设的煤柱宽度最大为158+20=178米。

③大巷煤柱：本矿1030m 水平运输大巷、辅助运输大巷均沿2#煤层附件布置，距离5#煤层45m ，岩石为中硬，小于8-10倍煤层厚度(8- 10M=60.48-70.56m)，所以需留设煤柱，根据《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》76、83条规定采用下式进行计算：S=2S 1+2a f0.6M)H(2.51+=S 式中：a—受护井筒或巷道宽度的一半，（m ），2.4 S—保护煤柱，（m ）S 1—保护煤柱的水平宽度（m ）H—煤层距离巷道的最大垂深，（m ）,最大65m 。

M—煤厚，（m ），平均7.56mf—煤的强度系数，10Rc1.0=f Rc—煤的单向抗压强度，Mpa,本矿煤性软，取10Mpa 则=1.0010Rc 1.0=f S 1=21.4S=2S 1+2a2=21.4×2+2.4×2=47.6m即1030运输大巷下侧需留煤柱47.6m ，设计留设煤柱50m 。

贵州天健矿业集团股份有限公司保护煤柱留设及防水安全煤岩柱计算规范贵州天健矿业集团股份有限公司二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (5)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (8)1、目的和意义 (8)2、计算公式 (8)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。

符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。

详见附图一。

附图一岩层移动角参数表附表1 序号名称符号取值范围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。

α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。

2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。

在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。

下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。

下沉系数表附表23、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m。

（二）保护煤柱的留设方法1、当建筑物、水体或其它保护对象的保护边界线与煤层走向基本平行时，可直接参照附表1中的参数确定保护煤柱边界。

作图方法如附图二。

2、当保护边界线与煤层走向斜交时，应根据附表1中的基岩移动角求得垂直于保护边界线方向（伪倾斜）的上山移动角γ＇和下山移动角β＇，然后再确定保护煤柱边界。

井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层上山：两巷中间为20m，两侧各为20m; 区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。

通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。

煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。

井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。

工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。

一般取10m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。

保护煤柱留设标准井田边界煤柱:30m;阶段煤柱:斜长为60m，若在两阶段留设，则上下阶段各留30m;井田浅部防水煤柱:斜长为50m;断层煤柱:每侧各为20m;工业广场煤柱:根据工业广场占地面积，按几何作图法确定;斜井井筒保护煤柱:两井中间为30m，两侧各为30m;煤层大巷护巷煤柱:对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱:20m;采区煤层上山:两巷中间为20m，两侧各为20m; 区段煤柱:斜长10m;矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。

通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。

煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。

井田边界煤柱:30m;阶段煤柱:斜长为60m，若在两阶段留设，则上下阶段各留30m;井田浅部防水煤柱:斜长为50m;断层煤柱:断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m;落差较大的断层，断层一的煤柱宽度一般为10~15m;落差较小的断层通常可以不留设断层煤柱。

工业广场煤柱:根据工业广场占地面积，按几何作图法确定;斜井井筒保护煤柱:两井中间为30m，两侧各为30m;煤层大巷护巷煤柱:对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱:采区边界煤柱的作用是:将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延;避免从采空区大量漏风，影响正在生产的采区风量。

一般取10m;采区煤层上山:两巷中间为20m，两侧各为20m;区段煤柱:斜长10m;1、采区上(下)山间的煤柱宽度(沿走向):对薄及中厚煤层为20m;对厚煤层为20~30m。

. . . .天健矿业集团股份保护煤柱留设及防水安全煤岩柱计算规天健矿业集团股份二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (7)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。

符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。

详见附图一。

附图一岩层移动角参数表附表1 序号名称符号取值围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。

α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。

2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。

在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。

下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。

下沉系数表附表2序号 下沉系数 采煤方法 顶板管理 覆岩类型 适应围1 0.6 长壁式 全部陷落法 坚硬辉绿岩、石灰岩、石英岩、砾岩、砂砾岩、砂质页岩2 0.6-0.8 长壁式 全部陷落法 中硬 砂质页岩、泥质砂岩、页岩等3 0.8-1.0 长壁式 全部陷落法 软弱风化带岩石、粘土岩、第三系第四系表土层3、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m 。

关于我矿保安煤柱留设参数及留设量的报告六枝特区煤炭局：根据30万吨t/a 开采方案设计（变更）相关设计规定，我矿各类保安煤柱留设参数及留设量如下：一、矿区各类防水煤（岩）柱留设详细计算如下： 1、矿井边界防水煤（岩）柱的留设矿井水文地质条件属中等类型，可用下述公式计算煤柱宽度：L ＝0.5KM P K P /3式中：L ——顺层防水煤柱宽度（m ）；M ——煤厚或采高（m ）；K P ——煤的抗强度（kgf/cm 2），K P 取10kgf/cm 2；P ——水头压力（kgf/cm 2），P ＝50kgf/cm 2； K ——安全系数，一般取2～5，本设计取5。

1、2、3、7、17、18、19煤层的厚度分别为：0.82、0.71、1.49、4.52、0.71、2.21、1.18。

则： L1＝0.5×5×0.8210/503 ＝7.9（m ）L2＝0.5×5×0.7110503⨯＝6.9（m）/L3＝0.5×5×1.49103⨯＝14.5（m）/50L7＝0.5×5×4.5210/3⨯＝43.8（m）50L17＝0.5×5×0.71103⨯＝6.9（m）/50L18＝0.5×5×2.21103⨯＝21.4（m）50/L19＝0.5×5×1.1810503⨯＝11.5（m）/根据上述计算，7号煤层矿井边界煤柱留设44m煤柱，其它煤层矿井边界煤柱各留30m。

相邻水平和采区边界防水保护煤柱留设20m。

2、水淹区(小窑积水区)防水煤柱的留设本矿不存在水淹区下采煤，不留设该煤柱。

3、煤层露头防水煤（岩）柱的留设根据该矿煤层露头情况，煤层露头防水煤（岩）柱的留设按以下公式计算：H防=H裂+H保≮20m式中：H防——防水煤岩柱高度（m）；H裂——垂直煤层的导水裂隙带最大高度（m）；根据《煤矿防治水规定》，取中硬岩层可根据下式计算：H裂1=100Mh/（7.5h+293）=100×0.82×56÷（7.5×56+293）=6.4mH裂2=100Mh/（7.5h+293）=100×0.71×56÷（7.5×56+293）=5.6mH裂3=100Mh/（7.5h+293）=100×1.49×56÷（7.5×56+293）=11.7mH裂7=100Mh/（7.5h+293）=100×4.52×56÷（7.5×56+293）=35.5mH裂17=100Mh/（7.5h+293）=100×0.71×56÷（7.5×56+293）=5.6mH裂18=100Mh/（7.5h+293）=100×2.21×56÷（7.5×56+293）=17.4mH裂19=100Mh/（7.5h+293）=100×1.18×56÷（7.5×56+293）=9.3mH保――保护层厚度，取5A，m。

井筒保护煤柱留设说明
井筒安全煤柱的留设按《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》的有关规定留设，围护带宽度为20m。

井筒在3号煤层埋深为80m，其中表土层厚度为30m，基岩厚度为50m。

表土段移动角取45°，基岩段岩层水平移动角δ取72°，经计算井筒保护煤柱宽度66.25m，设计取70m。

工业场地保护煤柱的留设按《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》的有关规定留设，围护带宽度为20m。

工业场地在3号煤层埋深为80m，其中表土层厚度为30m，基岩厚度为50m。

表土段移动角取45°，基岩段岩层水平移动角δ取72°，经计算井筒保护煤柱宽度66.25m，设计取70m。

2.2.4 永久煤柱损失煤量要计算矿井储量，首先要确定各种永久煤柱损失。

永久煤柱一般是指保护工业广场和井筒的工业广场煤柱，井田境界和大断层两侧的井田境界煤柱和断层煤柱，以及保护地面建筑物、河流、铁路等而留设的保护煤柱等。

1) 工业广场保护煤柱受保护面积边界是由受保护建筑物和主要井筒的边界向外加上一部分备用量即维护带确定的。

受保护建筑物边界一般不是直接以被保护建筑物的外边界为准，而是取平行于煤层走向或倾斜方向的与受保护建筑物外缘相连的直线所围成的面积，作为受保护建筑物的边界。

地面建筑物和主要井筒的保护煤柱是从受保护的边界起，按基岩移动角β、γ和δ及表土层移动角Ø所做的保护平面与煤层的交线来确定。

煤层群开采时，应采用重复采动条件下的移动角值。

基岩移动角和表土层移动角如图2-1所示。

δδβγΦΦΦΦ图2-1 岩层移动角示意图安全煤柱的留设与计算一般用垂直断面法求得。

煤柱的留设的计算方法与步骤如下： ⑴确定受保护面积如图所示，在开拓平面图上通过建筑物四个角分别做平行与煤层走向和倾斜的四条直线，得矩形abcd 。

在矩形的外缘加上15m 宽的维护带，得受保护面积aˊbˊcˊdˊ。

Ⅱ-Ⅱ断面Ⅰ-Ⅰ断面ⅡⅡⅠⅠ建筑物的长轴方向θ煤层围护带αφγφφφβδδ图2-2 用垂直断面法确定建筑物下安全煤柱⑵确定受保护煤柱通过受保护面积中心作一沿煤层倾斜剖面1在这个剖面上，由维护带的边缘点m1，n1起在表土层以Φ=45º划两条保护线，即m1m2，n121n2。

然后在基岩中在下山和上山方向按上山移动角γ=75º和下山移动角β=69.6º作保护线，与煤层相交得nˊ和kˊ，则通过nˊ和kˊ的走向线分别为保护煤柱的上部和下部边界。

以同样的方法在平行煤层走向的剖面2，按走向移动角δ=75º作保护线，得沿走向的煤柱边界AˊBˊ和CˊDˊ，将nˊkˊ和AˊBˊ，CˊDˊ均绘制在平面图上，即得保护煤柱边界ABCD。
