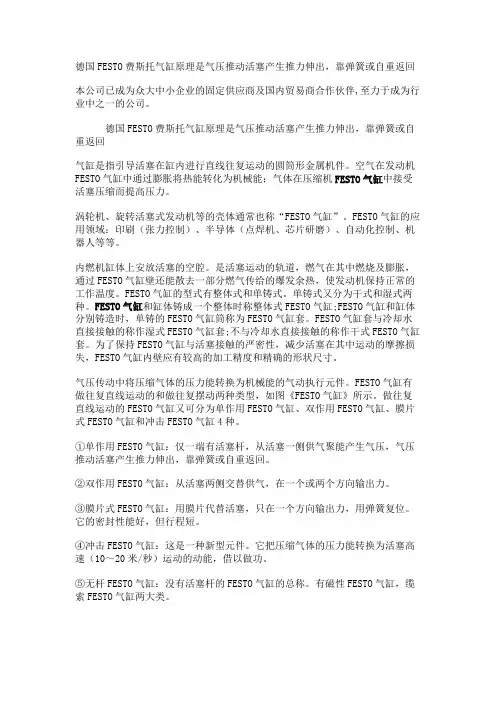

德国FESTO费斯托气缸原理是气压推动活塞产生推力伸出，靠弹簧或自重返回本公司已成为众大中小企业的固定供应商及国内贸易商合作伙伴,至力于成为行业中之一的公司。
德国FESTO费斯托气缸原理是气压推动活塞产生推力伸出，靠弹簧或自重返回气缸是指引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机FESTO气缸中通过膨胀将热能转化为机械能；气体在压缩机FESTO气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“FESTO气缸”。
FESTO气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
内燃机缸体上安放活塞的空腔。
是活塞运动的轨道，燃气在其中燃烧及膨胀，通过FESTO气缸壁还能散去一部分燃气传给的爆发余热，使发动机保持正常的工作温度。
FESTO气缸的型式有整体式和单铸式。
单铸式又分为干式和湿式两种。
FESTO气缸和缸体铸成一个整体时称整体式FESTO气缸;FESTO气缸和缸体分别铸造时，单铸的FESTO气缸筒称为FESTO气缸套。
FESTO气缸套与冷却水直接接触的称作湿式FESTO气缸套;不与冷却水直接接触的称作干式FESTO气缸套。
为了保持FESTO气缸与活塞接触的严密性，减少活塞在其中运动的摩擦损失，FESTO气缸内壁应有较高的加工精度和精确的形状尺寸。
气压传动中将压缩气体的压力能转换为机械能的气动执行元件。
FESTO气缸有做往复直线运动的和做往复摆动两种类型，如图《FESTO气缸》所示。
做往复直线运动的FESTO气缸又可分为单作用FESTO气缸、双作用FESTO气缸、膜片式FESTO气缸和冲击FESTO气缸4种。
①单作用FESTO气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用FESTO气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式FESTO气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

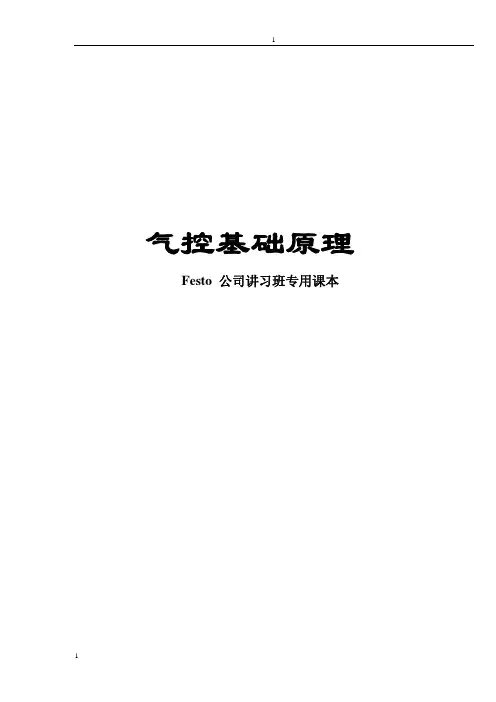

1气控基础原理Festo 公司讲习班专用课本前言气动技术由风动技术及液压技术演变、发展而成为独立的技术门类不到50年,却已经充分显示出它在自动化领域中强大的生命力,成为二十世纪应用最广、发展最快,也最易被接受及重视的技术之一。
工业如机械、电子、钢铁、运行车辆及其制造、橡胶、纺织、轻工、化工、食品、包装、印刷、烟草等领域中,气动技术已成为不可缺少的基本部分。
不可忽视的是,如同电气、电子由工业应用发展到广泛的家用一样,气动不仅在尖端技术领域如核工业或宇航中取得地位,而且也开始进入农林、园艺、楼宇自动化等范畴。
完全可以想象,类同”家用电器”,将来会出现”家用气动”这样的名词,为人们熟知。
气动技术有几个主要的历史发展阶段。
至50年代初，大多数元件从液压元件改造或演变过来,体积很大。
60年代，开始构成工业控制系统，自成体系，不再与风动技术相提并论。
在70年代，由于与电子技术的结合应用，在自动化控制领域得到广泛的推广。
80年代则是集成化、微型化的时代。
我们现在处于90年代末，世纪转换的时期，气动技术突破了传统的死区，经历着飞跃性的发展。
1997年制造的换向阀与1961年相比较，在相同流量及功能的前提下，体积仅为前者的7%。
10mm宽的阀（功耗0.5～1W）已被普遍采用。
人们克服了阀的物理尺寸局限，制造了第一个无壁厚的电磁换向阀（Festo公司CP阀岛）。
真空技术日趋完美，一个真空阀体中集成了过滤、真空产生、真空释放、真空保持、压力开关等功能，可取代过去由真空泵、真空阀、压力继电器所组成的庞大回路。
重复精度小于0.01mm的模块化气动机械手，5mm/s低速平稳运行及17m/s高速运动的不同气缸相继问世。
在与计算机、电气、传感、通讯等技术相结合的基础上产生了智能气动这一概念（气动比例与伺服、智能阀岛、模块化机械手）。
气动伺服定位技术可使气缸在高速运动3m/s情况下实现任意点自动定位。
智能阀岛十分理想地解决了整个自动生产线的分散与集中控制问题。

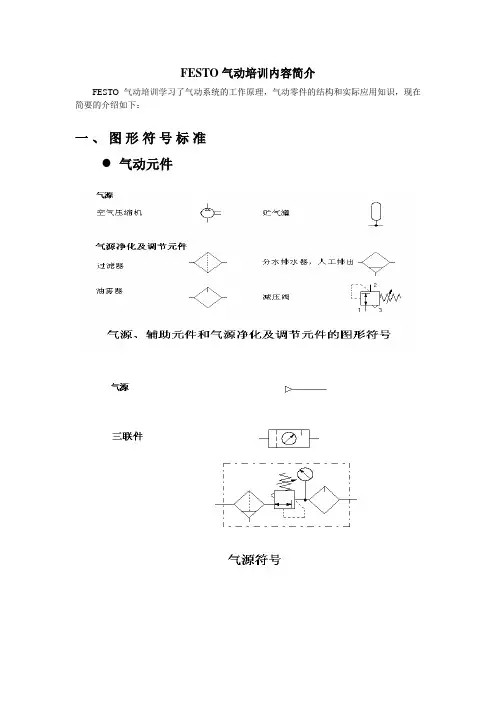

FESTO气动培训内容简介FESTO气动培训学习了气动系统的工作原理，气动零件的结构和实际应用知识，现在简要的介绍如下：一、图形符号标准气动元件二、元件结构分析●过滤器压缩空气进入过滤器内部后，因导流板的导向，产生了强烈的旋转，在离心力作用下，压缩空气中混有的大颗粒固体杂质和液态水滴等被甩到滤杯内表面上，在重力作用下沿壁面沉降至底部，然后，经过这样预净化的压缩空气通过滤芯流出。
为防止造成二次污染，滤杯中每天都应该是空的。
●油雾器通常压缩空气是干燥和无油的。
对于某个气动系统来说，有些地方需要润滑的压缩空气，有些地方则不需要，因此，应对压缩空气的润滑进行限制。
当压缩空气通过油雾器时，其在油室与视油器之间产生一个压降，该压降使油液经吸油管上升，并经喷嘴引射到压缩空气中，油滴被雾化，随压缩空气流出。
●溢流减压阀不论进气压力是否波动，减压阀都可以保持工作压力恒定不变。
当耗气量增加时，工作压力降低，在调压弹簧作用下，减压阀阀口开大。
●单气控二位三通阀，常开式单气控二位三通阀由控制口（12）上的气信号直接驱动。
由于在此换向阀中只有一个控制信号，因此，这种阀被称之为直动式换向阀。
该换向阀靠弹簧复位。
注意：图形符号说明了控制口（12）上的气信号的直接作用。
当控制口（12）上有气信号时，阀芯正对复位弹簧移动，结果进气口（1）与工作口（2）相通，工作口（2）有气信号输出。
控制口（12）上的气体压力必须足够大，以克服作用在阀芯上的进气压力，使阀芯移动。
●先导式二位三通阀，常开式为避免换向阀开启时驱动力过大，可将机控式阀与气控阀组合，以构成先导式换向阀，这里机控阀为导阀，气控阀为主阀，控制气信号取自进气口。
若驱动滚轮动作，导阀就打开，压缩空气就进入主阀中，使主阀口打开。
图形符号中含有滚轮，以表示驱动滚轮可产生控制气信号。
●先导式二位三通阀，常闭式种换向阀或为常闭式，或为常开式。
当将进气口（1）与排气口（3）交换，并将控制头旋转180°时，常闭式就变成常开式。

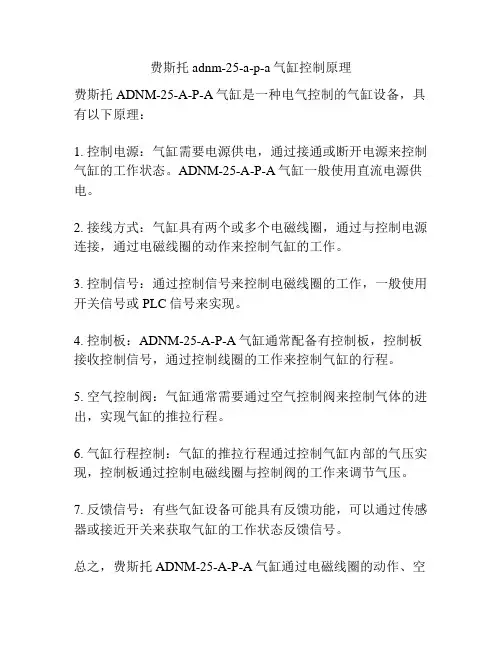

费斯托adnm-25-a-p-a气缸控制原理
费斯托ADNM-25-A-P-A气缸是一种电气控制的气缸设备，具有以下原理：
1. 控制电源：气缸需要电源供电，通过接通或断开电源来控制气缸的工作状态。
ADNM-25-A-P-A气缸一般使用直流电源供电。
2. 接线方式：气缸具有两个或多个电磁线圈，通过与控制电源连接，通过电磁线圈的动作来控制气缸的工作。
3. 控制信号：通过控制信号来控制电磁线圈的工作，一般使用开关信号或PLC信号来实现。
4. 控制板：ADNM-25-A-P-A气缸通常配备有控制板，控制板接收控制信号，通过控制线圈的工作来控制气缸的行程。
5. 空气控制阀：气缸通常需要通过空气控制阀来控制气体的进出，实现气缸的推拉行程。
6. 气缸行程控制：气缸的推拉行程通过控制气缸内部的气压实现，控制板通过控制电磁线圈与控制阀的工作来调节气压。
7. 反馈信号：有些气缸设备可能具有反馈功能，可以通过传感器或接近开关来获取气缸的工作状态反馈信号。
总之，费斯托ADNM-25-A-P-A气缸通过电磁线圈的动作、空
气控制阀的工作、气压的控制以及反馈信号的获取，实现气缸的控制和行程的控制。
