电力载波通信高频通道

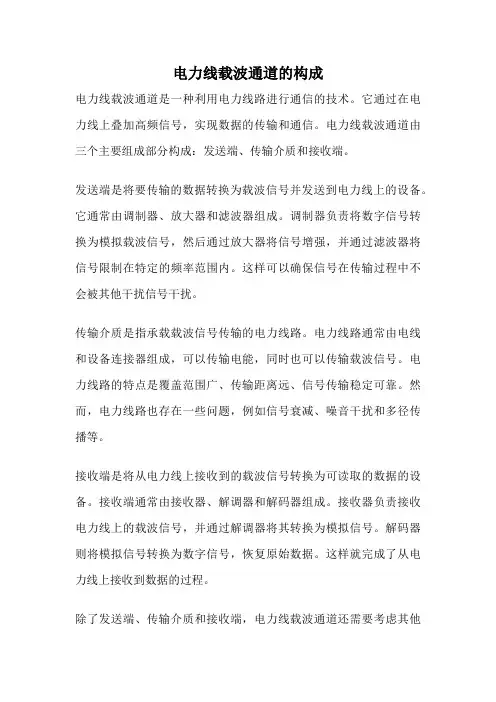

电力线载波通道的构成电力线载波通道是一种利用电力线路进行通信的技术。

它通过在电力线上叠加高频信号，实现数据的传输和通信。

电力线载波通道由三个主要组成部分构成：发送端、传输介质和接收端。

发送端是将要传输的数据转换为载波信号并发送到电力线上的设备。

它通常由调制器、放大器和滤波器组成。

调制器负责将数字信号转换为模拟载波信号，然后通过放大器将信号增强，并通过滤波器将信号限制在特定的频率范围内。

这样可以确保信号在传输过程中不会被其他干扰信号干扰。

传输介质是指承载载波信号传输的电力线路。

电力线路通常由电线和设备连接器组成，可以传输电能，同时也可以传输载波信号。

电力线路的特点是覆盖范围广、传输距离远、信号传输稳定可靠。

然而，电力线路也存在一些问题，例如信号衰减、噪音干扰和多径传播等。

接收端是将从电力线上接收到的载波信号转换为可读取的数据的设备。

接收端通常由接收器、解调器和解码器组成。

接收器负责接收电力线上的载波信号，并通过解调器将其转换为模拟信号。

解码器则将模拟信号转换为数字信号，恢复原始数据。

这样就完成了从电力线上接收到数据的过程。

除了发送端、传输介质和接收端，电力线载波通道还需要考虑其他因素来确保通信质量。

例如，信号的频率选择、调制方式的选择以及信道估计和均衡技术的应用等。

这些因素都会影响到通信的可靠性和传输速率。

总结来说，电力线载波通道的构成包括发送端、传输介质和接收端。

发送端负责将数据转换为载波信号并发送到电力线上，传输介质是指承载载波信号传输的电力线路，接收端则负责将接收到的载波信号转换为可读取的数据。

除了这三个主要组成部分，还需考虑其他因素来确保通信质量。

通过电力线载波通道，可以利用电力线路进行数据传输和通信。

这种技术的应用范围广泛，可以在智能电网、宽带接入和家庭自动化等领域发挥重要作用。

继电保护高频通道原理、调试与故障处理郭爱军【摘要】本文主要介绍了线路高频保护的高频通道构成及其原理，对高频通道的调试方法、典型故障的处理方法进行了探讨。

本文为高频保护的维护及运行人员提供参考。

【关键词】高频通道原理调试故障处理1 概述线路高频保护的高频通道由保护高频收发信机、高频电缆、阻波器、结合滤波器、耦合电容、输电线路构成。

本文将结合我厂实际，对高频通道原理、调试、故障的处理等有关内容进行介绍。

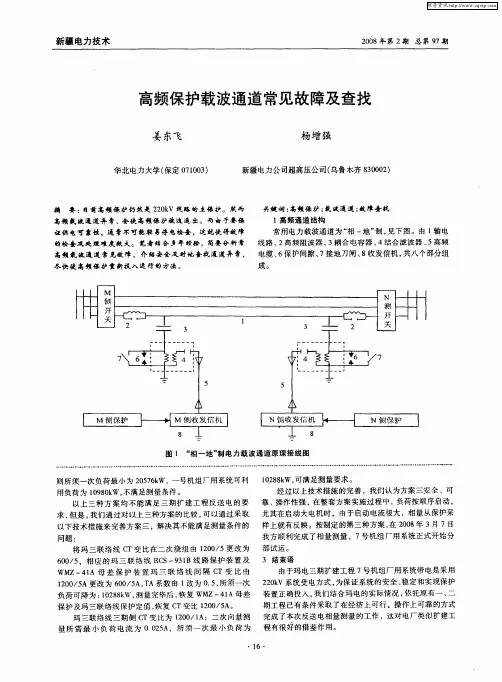

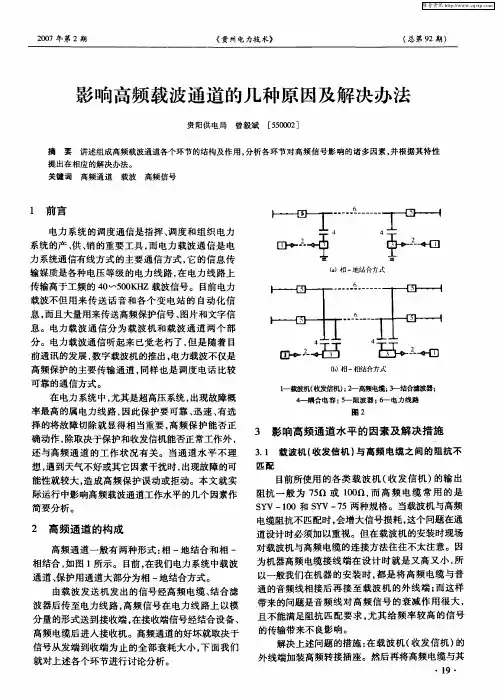

2 继电保护高频通道（相地制）的组成继电保护高频通道主要由高频收发信机、高频加工设备、高频结合设备、输电线路四个部分构成，如图1：图1：继电保护高频通道（相地制）的组成图1中：1—输电线路；2—高频阻波器；3—耦合电容器；4—结合滤波器；5—高频电缆；6—放电间隙；7—接地刀闸；8—高频收发信机；9—保护装置。

这里有几个专业术语，需要解释一下：（1）高频加工设备，是指阻波器，因为它串联在输电线路中，其含义是对输电线路进行再加工。

（2）高频结合设备，是指高频电缆、结合滤波器、耦合电容器，其含义是将高频收发信机与输电线路结合再一起。

（3）关于高频信号的“高频”：所谓高频是相对于工频50HZ而言的，高频纵联保护信号频率范围一般为几十～几百千HZ；（4）输电线路的“高频纵联保护”:线路纵联保护是当线路发生故障时,使两侧开关同时快速跳闸的一种保护装置,是线路的主保护。

线路两侧保护将判别量借助通信通道传送到对侧,然后,两侧分别按照对侧与本侧判别量之间的关系来判别区内故障或区外故障。

判别量和通道是纵联保护装置的主要组成部分。

线路纵联保护的信号通道可以是微波通道、光纤通道，或电缆线通道，而利用电力载波通信通道构成的线路纵联保护则称为电力线载波纵联保护，即高频纵联保护。

3 高频纵联保护的高频收发信机原理、调试，及故障处理高频收发信机的作用是发送和接收高频信号。

高频发信机部分是由继电保护来控制。

高频收信机接收由本侧和对侧所发送的高频信号，经过比较判断之后，再动作于跳闸或将保护闭锁。

附件3中国南方电网电力载波高频通道定检规范2010-06-15发布 2010-07-01实施中国南方电网电力调度通信中心发布目录前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4要求 (3)5定检周期 (3)6定检项目 (3)6.1阻波器 (3)6.2结合设备 (4)6.3高频电缆 (4)6.4高频通道衰减和回波损耗 (4)6.5电力线载波机 (4)6.6远方保护通道 (4)7定检方法 (5)7.1至少应执行的三个步骤 (5)7.2应具备的技术资料 (5)7.3应具备的仪器仪表 (5)7.4测试方法 (6)7.4.1阻波器测试 (6)7.4.2 结合设备测试 (7)7.4.3高频电缆测试 (10)7.4.4高频通道衰减和回波损耗测试 (10)7.4.5电力线载波机测试 (12)7.4.6 远方保护通道 (13)附录A（规范性附录）高频通道定检报告 (14)前言为保障南方电网电力线载波高频通道安全稳定运行，规范南方电网电力线载波高频通道运行维护及定检工作，制定本规范。

本规范依据国家标准、行业规范，结合南方电网电力线载波高频通道定检的实际情况，规定了南方电网电力线载波高频通道的定检周期、项目和方法。

本规范由中国南方电网电力调度通信中心提出、归口并解释。

本规范主要起草单位：中国南方电网电力调度通信中心、贵州电力调度通信局、贵阳供电局、安顺供电局。

本规范主要起草人：杨俊权、陈新南、洪丹轲、陈登墀、陈健、李再歧、袁汉云、刘瑞怡、田勇、许筑军、姜海、金海、菊海峰、周欣、欧阳晓林、扬安华。

本规范自2010年7月1日起试行。

中国南方电网电力载波高频通道定检规范1 范围本规范规定了中国南方电网有限责任公司电力线载波高频通道的定检周期、项目和方法。

本规范适用于中国南方电网有限责任公司系统各单位进行电力线载波高频通道定检工作。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

电力线载波高频通道的一些主要特性一、高频通道的组成C C 耦合电容：tg σ<1— 专用于电力线载波通信。

— 与结合滤波器组成一个高通滤波器。

— 推荐使用的电容量值： 35KV ： 3500 pF 、5000 pF 110KV ： 10000 pF220KV ： 5000 pF 、10000 pF 330KV ： 5000 pF 、7500 pF 500KV ： 5000 pF 、7500 pF电容式电压互感器：简称电容式压变－ 用于继电保护的二次测量回路：从中间抽头引出 － 用于电力线载波通信的信号耦合回路：从下桩头引出－ 用分线盒将两种不同的信号分别接出到继电保护装置和通信设备 － 一般用在高压和超高压线路上1、线路阻波器：Aj ≤2.6 dB Rt ≥1.14Zi2、结合滤波器：工作衰耗A ≤2 dB 回波衰耗Ajlf ≥12 dB3、高频电缆：(SYV-9-75)绝缘电阻：用1000V 摇表≥100M Ω50 100150 200 250 300 频率 [kHz]L1 = 阻波器的强流线圈 C, L, R = 频率调谐元件二、高频通道的频率衰耗特性线路衰耗：线路部分衰耗的近似计算公式(dB)式中：1. K 是与线路电压等级有关的衰减系数，其经验值是：35 KV 约0.012110 KV 约0.0087 220 KV 约0.0065由于是早期的经验值，所以缺少更高电压等级的数值。

公式未考虑线路导线情况和大地导电率、线路换位等影响。

2. l 是线路长度，单位是公里。

3. f 是工作频率，单位是KHz 。

高频通道总衰耗的近似计算公式A 总 = A + 7.0N1 + 3.5N2 + 0.9N3 + Ac + At (dB) 式中：N1 高频桥路数量N2 中间载波机和无阻波器分支线数量 N3 两端并联载波机数量 Ac 高频电缆的衰减At 终端衰耗，取5.7 dB三、高频通道频率衰耗特性的测量方法fKl AA 电B 电电电电电电电电电电电P 0P 1.对于同一条高频通道来说，两个方向的频率衰耗特性是一样的。

载波通信中高频通道故障论文总结随着通讯技术的发展，载波通信技术已经成为了现代通讯中最常用的一种技术手段之一。

然而，由于种种原因，高频通道故障成为了制约载波通信技术发展的一大瓶颈。

针对高频通道故障问题，众多学者进行了大量的探索研究，下面我们来对这些研究成果进行总结和归纳。

（一）高频通道故障的分类高频通道故障可以分为两类，一类是由于通讯设备本身的原因引起的高频通道故障；另一类是由于外界环境因素引起的高频通道故障。

1.通讯设备本身的原因引起的高频通道故障这类故障主要包括通讯设备内部电路元器件损坏、通讯设备参数设置不当、通讯设备的电源信号干扰等。

2.外界环境因素引起的高频通道故障这类故障主要包括天气不良、电磁干扰、多径效应和散射效应等。

（二）高频通道故障的检测方法1.频谱分析法频谱分析法是目前最常用的一种检测高频通道故障的方法，主要是通过对载波信号进行频谱分析，判断是否存在干扰或异常信号的出现。

2.电磁兼容性测试法电磁兼容性测试法是通过对通讯设备和外界环境的电磁兼容性进行测试，以判断其是否合格，及时发现和解决高频通道故障。

3.数据分析法数据分析法主要是通过数据采集和分析来检测高频通道故障，通过对信号传输时的各种参数进行分析，及时发现和解决高频通道故障。

（三）高频通道故障的解决方法1.抗干扰措施针对电磁干扰等大气等外界环境因素引起的高频通道故障，最常用的一种解决方法是对通讯设备进行抗干扰处理，减少干扰信号对通讯设备的影响。

2.多径信号处理技术在城市环境等复杂环境下，由于多径效应和散射效应的影响，会对高频通道造成很大的干扰。

针对这种情况，可以采用多径信号处理技术，有效减少多径效应和散射效应对高频通道的干扰。

3.通讯设备参数优化调整针对通讯设备本身的问题，最常用的一种解决方法就是对通讯设备的参数进行优化调整，以达到最佳的通讯效果。

（四）高频通道故障的未来趋势随着科技的不断发展，各种高新技术的出现，必将会对高频通道故障的检测和解决方法提出更高的要求。

电力线载波通信的标准主要包括以下几个方面：
1. 频谱范围：电力线载波通信的频谱范围通常在8kHz到500kHz之间。

2. 通道配置：电力线载波设备通常采用单路单边带体制，每个单向通道占用标准频带4kHz。

如果需要开通更多电路，则必须采取加装电网高频分割滤波器的隔离措施。

3. 带宽占用：每条通道双向占用2×4kHz带宽，总共61条电路。

4. 频带复用：为了节约使用有效频带，现代电力线载波机通常采用频分复用技术。

例如，将300～2000Hz一段传送话音，2400～3400Hz上音频段传送远动数据或高频保护信号。

请注意，具体的标准可能会因不同的应用场景和地区而有所差异。

因此，在实际应用中，建议参考相关的技术规范和标准，以确保通信的稳定性和可靠性。

高频载波通道的原理高频载波通道是指将信息信号调制到高频载波上进行传输的通信方式。

其原理主要包括信号调制、载波生成、调制解调、信道传输和解调恢复等环节。

信号调制：信号调制是将低频信息信号变换到高频载波上的过程。

常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）等。

其中，AM是通过改变载波的振幅来传输信息信号，FM是通过改变载波的频率来传输信息信号，PM是通过改变载波的相位来传输信息信号。

载波生成：载波生成是指产生高频载波的过程。

一般采用局部振荡器，通过振荡获得高频信号。

常见的载波生成器有晶体振荡器、电感耦合振荡器和振荡管振荡器等。

其中，晶体振荡器是一种稳定性较好的载波生成设备，具有较低的噪声和相位噪声。

调制解调：调制解调是将信息信号从高频载波上解调出来的过程。

调制解调一般由调制器和解调器两部分组成。

调制器将信息信号和载波结合起来，形成调制信号；解调器将调制信号还原为原始信号。

信道传输：信道传输是指在信道中传输调制后的信号的过程。

在高频载波通道中，信道是指空气、导线等媒介。

在信道传输过程中，会受到噪声、干扰等因素的影响，可能导致信号质量下降。

因此，为了提高信号传输质量，可以采用抗干扰技术、功率控制技术和自适应调制技术等。

解调恢复：解调恢复是指将调制信号解调还原为原始信息信号的过程。

解调恢复一般包括滤波、放大和恢复等步骤。

滤波是为了去除调制信号中的高频噪声和干扰的过程；放大是为了增强信号的幅度，使其能够达到适当的电平；恢复是为了将放大后的信号恢复为原始的信息信号，以便进行后续处理。

高频载波通道的优点是传输距离远，传输速率高，抗干扰能力强。

由于高频载波的频率较高，具有较好的穿透性和传输能力，所以在无线通信中广泛应用。

高频载波通道主要应用于广播、电视、雷达、卫星通信等领域，为人们提供了广泛的通信服务。
