推土机液压系统详解

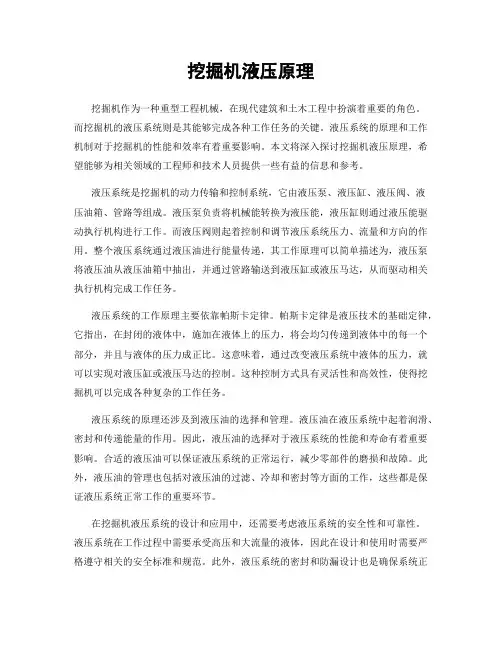

挖掘机液压原理挖掘机作为一种重型工程机械，在现代建筑和土木工程中扮演着重要的角色。

而挖掘机的液压系统则是其能够完成各种工作任务的关键。

液压系统的原理和工作机制对于挖掘机的性能和效率有着重要影响。

本文将深入探讨挖掘机液压原理，希望能够为相关领域的工程师和技术人员提供一些有益的信息和参考。

液压系统是挖掘机的动力传输和控制系统，它由液压泵、液压缸、液压阀、液压油箱、管路等组成。

液压泵负责将机械能转换为液压能，液压缸则通过液压能驱动执行机构进行工作。

而液压阀则起着控制和调节液压系统压力、流量和方向的作用。

整个液压系统通过液压油进行能量传递，其工作原理可以简单描述为，液压泵将液压油从液压油箱中抽出，并通过管路输送到液压缸或液压马达，从而驱动相关执行机构完成工作任务。

液压系统的工作原理主要依靠帕斯卡定律。

帕斯卡定律是液压技术的基础定律，它指出，在封闭的液体中，施加在液体上的压力，将会均匀传递到液体中的每一个部分，并且与液体的压力成正比。

这意味着，通过改变液压系统中液体的压力，就可以实现对液压缸或液压马达的控制。

这种控制方式具有灵活性和高效性，使得挖掘机可以完成各种复杂的工作任务。

液压系统的原理还涉及到液压油的选择和管理。

液压油在液压系统中起着润滑、密封和传递能量的作用。

因此，液压油的选择对于液压系统的性能和寿命有着重要影响。

合适的液压油可以保证液压系统的正常运行，减少零部件的磨损和故障。

此外，液压油的管理也包括对液压油的过滤、冷却和密封等方面的工作，这些都是保证液压系统正常工作的重要环节。

在挖掘机液压系统的设计和应用中，还需要考虑液压系统的安全性和可靠性。

液压系统在工作过程中需要承受高压和大流量的液体，因此在设计和使用时需要严格遵守相关的安全标准和规范。

此外，液压系统的密封和防漏设计也是确保系统正常工作的关键。

只有保证液压系统的安全可靠性，才能够确保挖掘机在各种工作环境下的稳定运行。

总之，挖掘机液压系统的原理和工作机制是挖掘机能够高效完成各种工作任务的基础。

推土机结构及原理1推土机，作为一种常见的工程机械设备，广泛应用于各种土地建设和修复工作中。

它的结构和原理是推土机能够正常运转和发挥作用的基础。

本文将详细介绍推土机的结构和原理，以帮助读者更好地了解推土机的工作原理及其组成部分。

一、推土机的结构推土机通常包括以下几个主要组成部分：1.发动机推土机的发动机通常位于机身前部，用于提供动力以驱动整个机械设备运转。

发动机通常采用柴油机，也有部分推土机采用汽油机或电动机。

发动机通过传动装置与推土机的其他部件相连。

2.底盘底盘是推土机的主要支撑结构，承载整个机身及工作部件的重量。

底盘通常由履带、驱动轮和托轮等组成，确保推土机在各种复杂地形和工况下能够稳定行驶。

3.驾驶室驾驶室位于推土机的机身中部或后部，供驾驶员进行操作和操控。

驾驶室通常配备有驾驶座椅、操纵杆、仪表盘和空调等设施，以提供良好的工作环境和操作条件。

4.推土板推土板是推土机的主要工作部件，位于机身背部。

推土板可以通过液压系统进行升降和倾斜，用于推动和移动土地。

推土板的结构通常包括刀刃、边刃和支撑框架等。

5.液压系统液压系统是推土机的重要组成部分，用于驱动推土板和其他液压部件的运动。

液压系统包括液压泵、液压油箱、液压管路和控制阀等，通过控制液压油的流动和压力实现推土机各个部件的协调运动。

二、推土机的工作原理推土机的工作原理主要通过底盘的运动和推土板的动作来实现。

具体原理如下：1.底盘工作原理推土机底盘的履带通过驱动轮和托轮的转动使整个机身得以行驶。

驱动轮通过发动机提供的动力带动液压系统，从而带动履带转动。

托轮则起到支撑和稳定机身的作用，确保推土机能够平稳行驶。

2.推土板工作原理推土板通过液压系统的作用进行升降和倾斜，从而实现推动和移动土地的目的。

液压泵将发动机提供的动力转化为液压能，推动液压油流经控制阀，通过控制阀的开启和关闭来控制推土板的上升和下降。

在推土板工作过程中，驾驶员通过操纵杆控制液压系统的工作，使推土板实现前后运动和倾斜。

D11T履带推土机液压系统工作原理以及常见液压故障分析解决作者：张峻需来源：《中国科技博览》2016年第17期[摘要]黑岱沟露天煤矿现在使用的D11T履带推土机有14台，除去今年新投入使用的2台D11T，其他12台D11T运行时间都超过20000小时，都已经完成发动机20000小时定时下机保养，这么长时间的使用过程中出现许多的液压故障。

本文通过对D11T履带推土机的液压系统工作原理的研究，分析D11T履带推土机的常见液压故障，找出解决方法。

[关键词]D11T 液压系统举升回路风扇回路故障分析解决方法中图分类号：TH21 文献标识码：A 文章编号：1009-914X（2016）17-0312-02概述D11T履带推土机是黑岱沟露天煤矿的主采的工程设备，主要用于采场、排土场推货、做各类工程、抛掷爆破后吊斗产降段作业。

黑岱沟露天矿共有14台D11T履带推土机，在多年的使用的过程中，发现近年来由液压系统故障停机的频率越来越高，严重降低了设备的出动率，制约了露天矿产量的完成。

本文通过对D11T履带推土机液压系统的研究，分析和解决常见的液压故障。

目的就是降低D11T液压故障停机，提高D11T履带推土机的出动率、降低职工劳动强度，提高劳动效率。

一、D11T履带推土机液压系统工作原理1、D11T履带推土机液压系统组成1.1 动力原件D11T履带推土机液压系统动力原件有两个泵一个是机具泵它是双联定量的齿轮泵、和一个风扇、先导泵，它是双联的柱塞泵，其中前泵（风扇泵）是变量柱塞泵后泵（先导泵）是定量柱塞泵，先导泵有部分提供油给风扇。

下图中左边为机具泵，右边为风扇先导泵（图1、2）。

1.2 执行元件D11T履带推土机液压系统执行元件有8只油缸，分别是2只提升油缸、2只倾斜油缸、2只松土器提升油缸、2只松土器倾翻油缸。

这些油缸分别控制大铲的提升、倾斜，松土器的提升、松土器钩子的前后动作。

1个液压风扇马达控制风扇转动。

1.3 控制原件D11T履带推土机液压系统的控制原件有：机具控制阀、松土器控制阀、先导减压阀、电液先导岐块、解析岐块、双倾控制阀、快降阀、风扇泵控制阀。

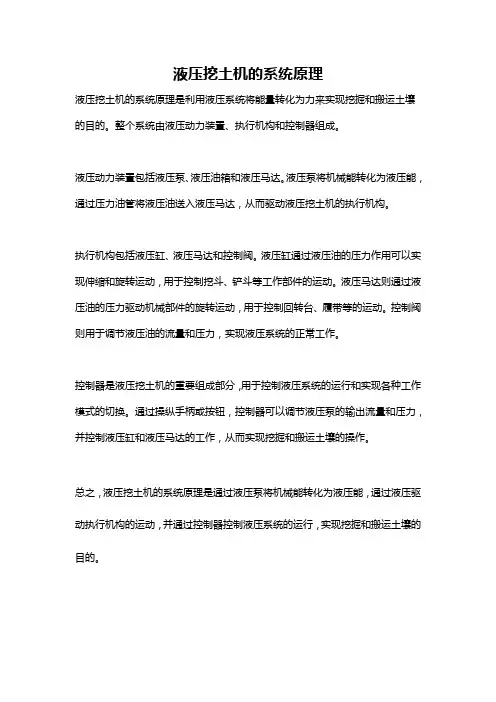

液压挖土机的系统原理
液压挖土机的系统原理是利用液压系统将能量转化为力来实现挖掘和搬运土壤的目的。

整个系统由液压动力装置、执行机构和控制器组成。

液压动力装置包括液压泵、液压油箱和液压马达。

液压泵将机械能转化为液压能，通过压力油管将液压油送入液压马达，从而驱动液压挖土机的执行机构。

执行机构包括液压缸、液压马达和控制阀。

液压缸通过液压油的压力作用可以实现伸缩和旋转运动，用于控制挖斗、铲斗等工作部件的运动。

液压马达则通过液压油的压力驱动机械部件的旋转运动，用于控制回转台、履带等的运动。

控制阀则用于调节液压油的流量和压力，实现液压系统的正常工作。

控制器是液压挖土机的重要组成部分，用于控制液压系统的运行和实现各种工作模式的切换。

通过操纵手柄或按钮，控制器可以调节液压泵的输出流量和压力，并控制液压缸和液压马达的工作，从而实现挖掘和搬运土壤的操作。

总之，液压挖土机的系统原理是通过液压泵将机械能转化为液压能，通过液压驱动执行机构的运动，并通过控制器控制液压系统的运行，实现挖掘和搬运土壤的目的。

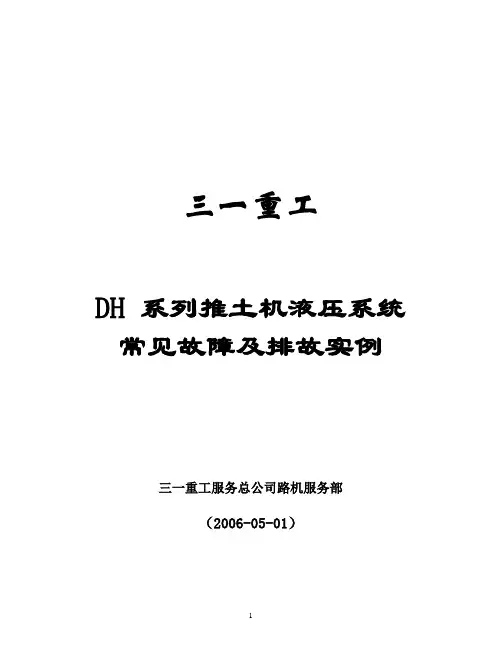

三一重工DH 系列推土机液压系统常见故障及排故实例三一重工服务总公司路机服务部（2006-05-01）一、液压系统常见故障分析1.行走跑偏2、补油压力不正常3. 机器无法行走4. 平地上，泵无控制信号时，机器缓慢行走5. 液压油温过高6. 行走速度慢，感觉无力7. 机器行走时，负荷较大时，有时一侧马达不转8. 工作手柄在操作时有节流尖叫声9. 提升油缸沉降量过大。

(标准值15分钟内，铲刀下掉不超过150mm)10、电磁阀无动作，怎样快速判断是电的问题还是阀芯发卡？遇到这种情况时，可以用尖东西去顶电磁阀端的推杆，如果能推动，表面阀芯没有发卡，反之阀芯发卡。

11、闭式系统元件损坏时，怎样判断是泵还是马达损坏？1) 将机器停在平地上，启动发动机但不走车，拆开泄油管（短时），检查马达的的泄油孔流量，损坏元件的泄漏流量较正常情况大得多。

2) 一般两侧不可能同时两边都损坏，可以通过对调泵马达管路来判断。

3) 将油泵AB口封死，启动发动机，如果系统压力能达到截断压力则表明油泵正常。

4) 将机器停在一坡上（大于8°），人为松开制动器（新设计的制动器带手动解除），此过程一定要注意安全。

检查泵、马达泄油管内泄量大小，即可判断泵和马达磨损情况。

12、机器出现故障无法行走时（如发动机无法启动、电气故障、液压系统故障等），采用何种措施应急车拖车？视现场情况处理：12．1、如属发动机无法启动，则采用以下办法：第一步：用两根小胶管将左右行走油泵的MA、MB口分别连接起来，使马达两端处理短路状态；第二步：将制动器解除制动。

对于新型制动器可以用手动解除，对于旧式制动器需将其拆除或采用应急油源将其打开（需要的压力约2.5Mpa）。

12．2、如属电气故障，如MC锁死，则可采用应急电路，给油泵加电流，此时启动发动机，机器能应急开走甚至能临时性带病工作。

12．3、如属液压系统故障，如单侧系统损坏（静态补油压力能打开制动器），按11.1的第一步处理；如果无补油压力，则在不启动发动机情况下，按11.1处理。

液压系统（完整）介绍一、液压系统的基本概念液压系统，是一种利用液体传递压力和能量的动力传输系统。

它主要由液压泵、液压缸（或液压马达）、控制阀、油箱、油管等部件组成。

液压系统广泛应用于各类机械设备中，如挖掘机、起重机、汽车制动系统等，其优势在于结构紧凑、输出力大、操作简便。

二、液压系统的工作原理液压系统的工作原理基于帕斯卡原理，即在密闭容器内，液体受到的压力能够大小不变地向各个方向传递。

具体来说，液压系统的工作过程如下：1. 液压泵：将机械能转化为液体的压力能，为系统提供动力源。

2. 液压缸（或液压马达）：将液体的压力能转化为机械能，实现直线或旋转运动。

3. 控制阀：调节液体流动方向、压力和流量，实现对液压系统的控制。

4. 油箱：储存液压油，为系统提供油源。

5. 油管：连接各液压部件，传递压力和能量。

三、液压系统的分类1. 水基液压系统：以水作为工作介质，具有环保、成本低等优点，但易腐蚀金属、密封性能较差。

4. 气液联动液压系统：以气体和液体为工作介质，结合了气压传动和液压传动的优点，适用于特殊场合。

四、液压系统的关键部件详解1. 液压泵：作为液压系统的“心脏”，液压泵负责将低压油转化为高压油，为整个系统提供动力。

常见的液压泵有齿轮泵、叶片泵和柱塞泵等。

每种泵都有其独特的特点和适用范围，选择合适的液压泵对系统的性能至关重要。

2. 液压缸：液压缸是系统的执行元件，它将液压油的压力能转化为机械能，实现直线往复运动或推送力量。

根据结构不同，液压缸可分为活塞式、柱塞式和膜片式等。

3. 控制阀：控制阀是液压系统的“大脑”，它负责调节和分配液压油流动的方向、压力和流量。

常用的控制阀包括方向阀、压力阀和流量阀等，它们共同确保系统按照预定的要求稳定运行。

4. 滤清器：液压油中的杂质会对系统造成损害，滤清器的作用就是过滤液压油中的杂质，保护系统的正常运行。

合理选择和使用滤清器，对延长液压系统寿命具有重要意义。

五、液压系统的优势与应用1. 优势：力量大：液压系统能够实现大范围的力矩放大，轻松完成重物搬运等任务。

挖掘机的液压系统液压挖掘机的液压系统都是由一些基本回路和辅助回路组成，它们包括限压回路、卸荷回路、缓冲回路、节流调速和节流限速回路、行走限速回路、支腿顺序回路、支腿锁止回路和先导阀操纵回路等，由它们构成具有各种功能的液压系统。

一．液压挖掘机液压系统的基本类型液压挖掘机液压系统大致上有定量系统、变量系统和定量、变量复合系统等三种类型。

1．定量系统在液压挖掘机采用的定量系统中，其流量不变，即流量不随外载荷而变化，通常依靠节流来调节速度。

根据定量系统中油泵和回路的数量及组合形式，分为单泵单回路定量系统、双泵单回路定量系统、双泵双回路定量系统及多泵多回路定量系统等。

2．变量系统在液压挖掘机采用的变量系统中，是通过容积变量来实现无级调速的，其调速方式有三种：变量泵－定量马达调速、定量泵－变量马达调速和变量泵－变量马达调速。

单斗液压挖掘机的变量系统多采用变量泵－定量马达的组合方式实现无极变量，且都是双泵双回路。

根据两个回路的变量有无关连，分为功率变量系统和全功率变量系统两种。

其中的分功率变量系统的每个油泵各有一个功率调节机构，油泵的流量变化只受自身所在回路压力变化的影响，与另一回路的压力变化无关，即两个回路的油泵各自独立地进行恒功率调节变量，两个油泵各自拥有一半发动机输出功率；全功率变量系统中的两个油泵由一个总功率调节机构进行平衡调节，使两个油泵的摆角始终相同。

同步变量、流量相等。

决定流量变化的是系统的总压力，两个油泵的功率在变量范围内是不相同的。

其调节机构有机械联动式和液压联动式两种形式。

二．YW-100型单斗液压挖掘机液压系统国产YW-100型履带式单斗液压挖掘机的工作装置、行走机构、回转装置等均采用液压驱动，其液压系统如图1所示。

该挖掘机液压系统采用双泵双向回路定量系统，由两个独立的回路组成。

所用的油泵1为双联泵，分为A、B两泵。

八联多路换向阀分为两组，每组中的四联换向阀组为串联油路。

油泵A输的压力进入第一组多路换向阀，驱动回转马达、铲斗油缸、辅助油缸，并经中央回转接头驱动右行走马达7。

挖掘机液压系统 - 装载机液压系统
概述
本文档将介绍挖掘机液压系统和装载机液压系统的基本原理和功能。

我们将讨论液压系统的组成部分，以及它们在挖掘机和装载机中的应用。

液压系统的组成部分
1. 液压液：液压系统使用特殊的液体作为传递力量的介质。

这种液体通常是一种特殊的液压油，具有良好的润滑性能和耐高温性能。

2. 液压泵：液压泵是液压系统的动力源，负责将液压液从液压油箱吸入，并通过压力传递给其他液压元件。

3. 液压马达：液压马达将液压能量转化为机械能，用于驱动挖掘机和装载机的各种动作。

4. 液压缸：液压缸是液压系统中最常见的元件之一。

它通过液压能量推动活塞，从而产生直线运动。

液压系统在挖掘机中的应用
1. 动臂和铲斗：液压系统驱动挖掘机的动臂和铲斗，使其能够进行挖掘和装载工作。

2. 行走设备：液压系统还用于控制挖掘机的行走设备，包括履带和轮子。

3. 转盘：液压系统通过液压马达控制挖掘机的转盘旋转。

液压系统在装载机中的应用
1. 升降装置：液压系统通过液压缸驱动装载机的升降装置，使其能够提升和倾斜物体。

2. 倾斜装置：液压系统还用于控制装载机的倾斜装置，使其能够倾斜斗以更好地装载物体。

3. 装料斗：液压系统通过液压马达控制装载机的装料斗，使其能够打开和关闭。

总结
挖掘机和装载机的液压系统是关键的动力传递系统，它们实现了各种重要的功能，包括挖掘、装载和运输物体。

了解液压系统的基本原理和组成部分对于维护和操作这些机器至关重要。

以上是对挖掘机液压系统和装载机液压系统的简要介绍，希望能对您有所帮助。

参考资料。

摘要推土机推铲货物的作业是通过工作装置的运动实现的。

推土机的工作装置由铲斗，支撑臂、连杆及液压系统等组成。

铲斗以推铲物料；支撑臂和支撑臂油缸的作用是提升铲斗并使之与车架连接；转斗油缸通过支撑板，连杆使铲斗转动。

支撑臂的升降和铲斗的转动采用液压操作。

先对推土机的发展概况几设计的指导思想、特点、任务进行概述，然后确定方案，在技术设计部分罗列了推土机的主要技术性能和参数，进行了牵引特性计算，工作装置设计。

工作装置设计中有工作装置运动分析，对铲斗、支撑臂、连杆机构进行设计等几部分组成。

在工艺设计中叙述了工艺工程。

应用程序计算了受力分析。

总之，整个设计是有序地完成的。

关键词：推土机；工作装置；强度校核；液压系统AbstractBulldozers shoveling cargo operation is accomplished by movement of working device. Of bulldozer working device by the bucket, bracket, connecting rod and hydraulic system, etc. Bucket to push shovel material; Bracket and the bracket is to improve the action of oil cylinder bucket and connected to the frame; Turning cylinder through the support plate, connecting rod to rotate the bucket. The rise and fall of bracket and the rotation of the bucket adopts hydraulic operation.General situation of the development of bulldozer first several design guiding principle, characteristics and tasks are summarized, and then determine the scheme, the technical design part listed the main technical performance and parameters of bulldozer, the traction calculation, working device design. Motion analysis device has a job in the design of device, the bucket, bracket, linkage design, etc.In the process described in the design of process engineering. Application to calculate the stress analysis. In a word, the whole design is done in an orderly fashion.Key words: bulldozer, Working device; Intensity; The hydraulic system目录摘要 (1)ABSTRACT (2)第一章绪论 (6)1.1推土机的介绍 (6)1.2推土机在地下推铲作业中的应用 (7)1.3我国推土机的发展前景 (8)1.4推土机分类 (9)1.5结构和原理 (10)1.6推土机总体设计的任务 (10)1.7课题背景和设计意义 (11)第二章推土机总体方案设计 (11)2.1各个机构的选择.................................. 错误!未定义书签。
