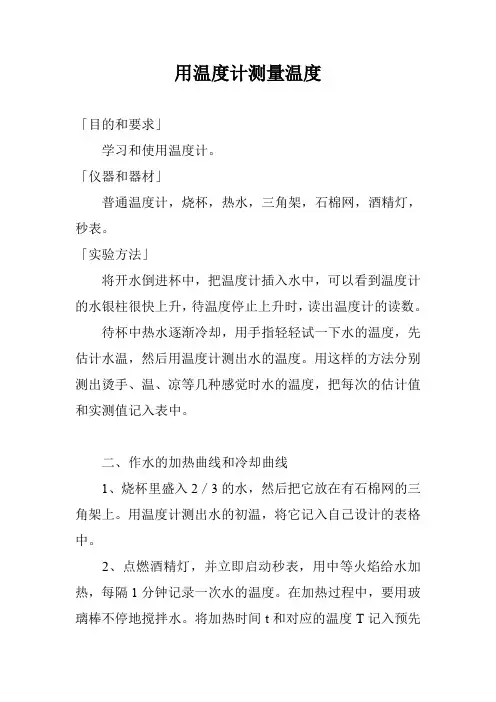

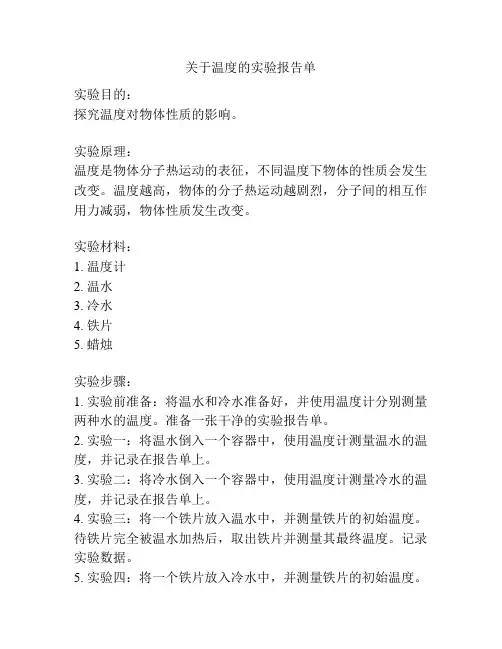

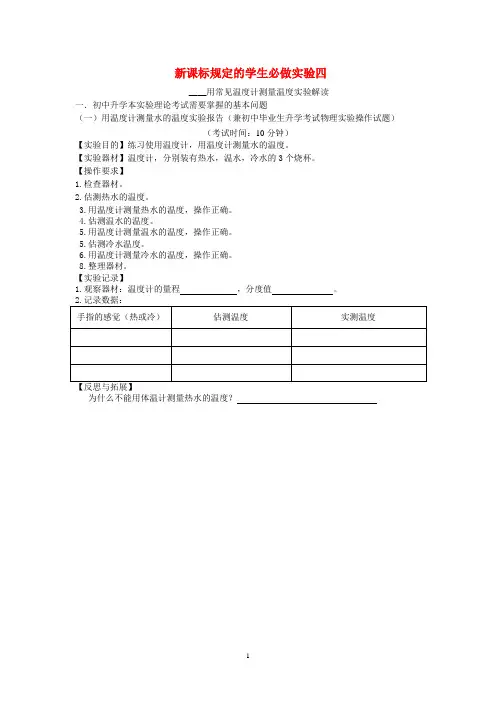

用温度计测水温实验报告
班级姓名
《自动控制原理》 实验报告 姓名： 学号： 专业： 班级： 时段： 成绩： 工学院自动化系
实验一 典型环节的MATLAB 仿真 一、实验目的 1．熟悉MATLAB 桌面和命令窗口，初步了解SIMULINK 功能模块的使用方法。 2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。 3．定性了解各参数变化对典型环节动态特性的影响。 二、实验原理 1．比例环节的传递函数为 K R K R R R Z Z s G 200,1002)(211 212==-=-=- = 其对应的模拟电路及SIMULINK 图形如图1-3所示。 三、实验内容 按下列各典型环节的传递函数，建立相应的SIMULINK 仿真模型，观察并记录其单位阶跃响应波形。 ① 比例环节1)(1=s G 和2)(1=s G ； ② 惯性环节11)(1+= s s G 和1 5.01 )(2+=s s G ③ 积分环节s s G 1)(1= ④ 微分环节s s G =)(1 ⑤ 比例+微分环节（PD ）2)(1+=s s G 和1)(2+=s s G ⑥ 比例+积分环节（PI ）s s G 11)(1+=和s s G 211)(2+= 四、实验结果及分析 图1-3 比例环节的模拟电路及SIMULINK 图形
① 仿真模型及波形图1)(1=s G 和2)(1=s G ② 仿真模型及波形图11)(1+= s s G 和1 5.01)(2+=s s G 11)(1+= s s G 1 5.01 )(2+=s s G ③ 积分环节s s G 1)(1= ④ 微分环节
《温度和温度计》课堂教学实录 科学研修2组张俊平 【教材分析】 《温度与温度计》是教科版九年义务教育六年制小学科学三年级下册第三单元的第一课。教材由四个活动组成：第一部分通过体验，感知冷热，认识到冷热的程度就是温度，温度的单位是摄氏度，测量温度的仪器是温度计；第二部分，观察温度计的构造，初步感知温度计的原理和测量方法；第三部分，学习和练习温度计的读写方法；第四部分，读出温度计上的显示的温度。 【学情分析】 学生可能听说过温度计，也曾用体温计测量过体温，但真正使用温度计测量过其他物体的温度的学生估计极少。本课学习时，对许多学生来说还是第一次使用温度计。因此，本课的学习，重要的是要让学生们理解温度计是用来做什么的，怎样正确操作使用，以及如何识读温度计上显示的温度，为以后的学习活动打好基础。 【学习目标】 科学概念： 1.知道温度表示物体的冷热程度。物体的温度可以用温度计测量。 2.懂得常用液体温度计是利用玻璃管内的液注随温度变化而上升和下降来测量温度的。 过程与方法： 1.观察和研究作为测量工具的常用液体温度计的主要构造。 2.学习正确地识读记录摄氏温度。 3．能比较准确地读出温度计上的温度。 情感、态度、价值观： 1．认识到使用科学仪器比感官更准确。
2．理解测量工具使用规定的意义，并愿意遵守这些规定。 【教学重点】观察常用液体温度计的主要构造，学习规范使用温度计，正确读出温度计上显示的温度。 【教学难点】温度计的操作规范，零下温度的识读。 【教具准备】每组4个水杯（粘上1—4号标签，水量相同，冷热顺序为1，3，2，4），一块毛巾，每人一小张记录纸，每组2支温度计，热水瓶1只，水槽4个，课件 【教学过程】 一、比较水的冷热 师：同学们，刚从锅里盛出的稀饭太热，我们往往要等一会再喝，等到什么时候才合口呢？平时你是怎么做的？ 生：用嘴唇轻轻触一触，试一试。 生：看稀饭冒出的白烟。 师：你是说白气大的时候，就表明饭很热，是吗？ 生；用手去触摸碗，感觉一下。 教师出示冷热明显不同的四杯水。 师：每个小组的桌上有4杯水，我们用触摸的方法来感觉一下，比较它们的冷热。大家一起安静的来完成下列活动： ⑴先把左手手指、右手手指同时分别插入1号杯和4号杯，比较它们的冷热，然后马上将左手手指、右手手指同时插入2号杯和3号杯，比较它们的冷热。 ⑵先把两手指分别插入2号杯和3号杯，再插入1号杯和4号杯。 每个同学都来感觉一下，形成我们组的意见。同学们要注意守秩序，最后形成我们组的意见。 各组学生依次体验比较4个杯子水的冷热，非常有秩序。教师巡视。
温度控制电路实验报告 篇一：温度压力控制器实验报告 温度、压力控制器设计 实 验 报 告 设计题目：温度、压力控制器设计 一、设计目的 1 ?学习基本理论在实践中综合运用的初步经验，掌握微机控制系统设计的基本方法； 2.学会单片机模块的应用及程序设计的方法； 3?培养实践技能，提高分析和解决实际问题的能力。 二、设计任务及要求 1.利用赛思仿真系统，以MCS51单片机为CPU设计系统。 2?设计一数据采集系统，每5分钟采集一次温度信号、10分钟采集一次压力信号。并实时显示温度、压力值。 3.比较温度、压力的采集值和设定值，控制升温、降温及升压、降压时间，使温度、压力为一恒值。 4?设温度范围为：-10—+40°C、压力范围为0—100P&；升温、降温时间和温度上升、下降的比例为1°C/分钟，升压、降压时间和压力上升、下降的比例为10P"分钟。
5?画出原理图、编写相关程序及说明，并在G6E及赛思 仿真系统上仿真实现。 三、设计构思 本系统硬件结构以80C51单片机为CPU进行设计，外围扩展模数转换电路、声光报警电路、LED显示电路及向上位PC机的传输电路，软件使用汇编语言编写，采用分时操作的原理设计。 四、实验设备及元件 PC机1台、赛思仿真系统一套 五、硬件电路设计 单片微型计算机又称为微控制器，它是一种面向控制的大规模集成电路芯片。使用80C51来构成各种控制系统，可大大简化硬件结构，降低成本。 1.系统构架 2.单片机复位电路 简单复位电路中，干扰易串入复位端，在大多数情况下不会造成单片机的错误复位，但会引起内部某些寄存器的错误复位，故为了保证复位电路的可靠性，将RC电路接斯密特电路后再接入单片机和外围IC的RESET引脚。 3.单片机晶振电路 晶振采用12MHz,即单片机的机器周期为1卩so 4.报警电路
温度控制电路设计一、设计任务 设计一温度控制电路并进行仿真。 二、设计要求 基本功能：利用AD590作为测温传感器，T L 为低温报警门限温度值，T H 为高 温报警门限温度值。当T小于T L 时，低温警报LED亮并启动加热器；当T大于 T H 时，高温警报LED亮并启动风扇；当T介于T L 、T H 之间时，LED全灭，加热器 与风扇都不工作（假设T L ＝20℃，T H ＝30℃）。 扩展功能：用LED数码管显示测量温度值（十进制或十六进制均可）。 三、设计方案 AD590是美国ANALOG DEVICES公司的单片集成两端感温电流源，其输出电流与绝对温度成比例。在4V至30V电源电压范围内，该器件可充当一个高阻抗、恒流调节器，调节系数为1μA/K。AD590适用于150℃以下、目前采用传统电气温度传感器的任何温度检测应用。低成本的单芯片集成电路及无需支持电路的特点，使它成为许多温度测量应用的一种很有吸引力的备选方案。应用AD590时，无需线性化电路、精密电压放大器、电阻测量电路和冷结补偿。 主要特性：流过器件的电流(μA) 等于器件所处环境的热力学温度(K) 度数；AD590的测温范围为- 55℃~+150℃；AD590的电源电压范围为4～30 V，可以承受44V正向电压和20V反向电压，因而器件即使反接也不会被损坏；输出电阻为710mΩ；精度高，AD590在-55℃~+-150℃范围内，非线性误差仅为±0.3℃。 基本使用方法如右图。 AD590的输出电流是以绝对温度零度（-273℃）为基准， 每增加1℃，它会增加1μA输出电流，因此在室温25℃时，其 输出电流I out =（273+25）=298μA。 V o 的值为I o 乘上10K，以室温25℃而言，输出值为 10K×298μA=2.98V 。 测量V o 时，不可分出任何电流，否则测量值会不准。 温度控制电路设计框图如下： 温度控制电路框图 由于Multisim中没有AD590温度传感器，根据它的工作特性，可以采用恒流源来替代该传感器，通过改变电流值模拟环境温度变化。通过温度校正电路得
东南大学自动控制实验室 实验报告 课程名称：自动控制原理 实验名称：闭环电压控制系统研究 院（系）：仪器科学与工程专业：测控技术与仪器姓名：学号： 实验室：常州楼五楼实验组别：/ 同组人员：实验时间：2018/10/17 评定成绩：审阅教师： 实验三闭环电压控制系统研究
一、实验目的： （1）通过实例展示，认识自动控制系统的组成、功能。 （2）会正确实现闭环负反馈。 （3）通过开、闭环实验数据说明闭环控制效果。 二、实验原理： （1）利用各种实际物理装置（如电子装置、机械装置、化工装置等）在数学上的“相似性”，将各种实际物理装置从感兴趣的角度经过简化、并抽象成相同的数学形式。我们在设计控制系统时，不必研究每一种实际装置，而用几种“等价”的数学形式来表达、研究和设计。又由于人本身的自然属性，人对数学而言，不能直接感受它的自然物理属性，这给我们分析和设计带来了困难。所以，我们又用替代、模拟、仿真的形式把数学形式再变成“模拟实物”来研究。这样，就可以“秀才不出门，遍知天下事”。实际上，在后面的课程里，不同专业的学生将面对不同的实际物理对象，而“模拟实物”的实验方式可以做到举一反三，我们就是用下列“模拟实物”——电路系统，替代各种实际物理对象。 （2）自动控制的根本是闭环，尽管有的系统不能直接感受到它的闭环形式，如步进电机控制，专家系统等，从大局看，还是闭环。闭环控制可以带来想象不到的好处，本实验就是用开环和闭环在负载扰动下的实验数据，说明闭环控制效果。自动控制系统性能的优劣，其原因之一就是取决调节器的结构和算法的设计（本课程主要用串联调节、状态反馈），本实验为了简洁，采用单闭环、比例调节器K。通过实验证明：不同的K，对系性能产生不同的影响，以说明正确设计调节器算法的重要性。 （3）为了使实验有代表性，本实验采用三阶（高阶）系统。这样，当调节器K值过大时，控制系统会产生典型的现象——振荡。本实验也可以认为是一个真实的电压控制系统。 三、实验设备： THBDC-1实验平台 四、实验线路图： 五、实验步骤：
北京电子科技学院 课程设计报告 ( 2010 – 2011年度第一学期) 名称：模拟电子技术课程设计 题目：温度测量控制系统的设计与制作 学号： 学生姓名： 指导教师： 成绩： 日期：2010年11月17日
目录 一、电子技术课程设计的目的与要求 (3) 二、课程设计名称及设计要求 (3) 三、总体设计思想 (3) 四、系统框图及简要说明 (4) 五、单元电路设计（原理、芯片、参数计算等） (4) 六、总体电路 (5) 七、仿真结果 (8) 八、实测结果分析 (9) 九、心得体会 (9) 附录I：元器件清单 (11) 附录II：multisim仿真图 (11) 附录III：参考文献 (11)
一、电子技术课程设计的目的与要求 （一）电子技术课程设计的目的 课程设计作为模拟电子技术课程的重要组成部分，目的是使学生进一步理解课程内容，基本掌握电子系统设计和调试的方法，增加集成电路应用知识，培养学生实际动手能力以及分析、解决问题的能力。 按照本专业培养方案要求，在学完专业基础课模拟电子技术课程后，应进行课程设计，其目的是使学生更好地巩固和加深对基础知识的理解，学会设计小型电子系统的方法，独立完成系统设计及调试，增强学生理论联系实际的能力，提高学生电路分析和设计能力。通过实践教学引导学生在理论指导下有所创新，为专业课的学习和日后工程实践奠定基础。 （二）电子技术课程设计的要求 1．教学基本要求 要求学生独立完成选题设计，掌握数字系统设计方法；完成系统的组装及调试工作；在课程设计中要注重培养工程质量意识，按要求写出课程设计报告。 教师应事先准备好课程设计任务书、指导学生查阅有关资料，安排适当的时间进行答疑，帮助学生解决课程设计过程中的问题。 2．能力培养要求 （1）通过查阅手册和有关文献资料培养学生独立分析和解决实际问题的能力。 （2）通过实际电路方案的分析比较、设计计算、元件选取、安装调试等环节，掌握简单实用电路的分析方法和工程设计方法。 （3）掌握常用仪器设备的使用方法，学会简单的实验调试，提高动手能力。 （4）综合应用课程中学到的理论知识去独立完成一个设计任务。 （5）培养严肃认真的工作作风和严谨的科学态度。 二、课程设计名称及设计要求 （一）课程设计名称 设计题目：温度测量控制系统的设计与制作 （二）课程设计要求 1、设计任务 要求设计制作一个可以测量温度的测量控制系统，测量温度范围：室温0～50℃，测量精度±1℃。 2、技术指标及要求： （1）当温度在室温0℃～50℃之间变化时，系统输出端1相应在0～5V之间变化。 （2）当输出端1电压大于3V时，输出端2为低电平；当输出端1小于2V时，输出端2为高电平。 输出端1电压小于3V并大于2V时，输出端2保持不变。 三、总体设计思想 使用温度传感器完成系统设计中将实现温度信号转化为电压信号这一要求，该器件具有良好的线性和互换性,测量精度高,并具有消除电源波动的特性。因此，我们可以利用它的这些特性，实现从温度到电流的转化；但是，又考虑到温度传感器应用在电路中后，相当于电流源的作用，产生的是电流信号，所以，应用一个接地电阻使电流信号在传输过程中转化为电压信号。接下来应该是对产生电压信号的传输与调整，这里要用到电压跟随器、加减运算电路，这些电路的实现都离不开集成运放对信号进行运算以及电位器对电压调节，所以选用了集成运放LM324和电位器；最后为实现技术指标（当输出端1电压大于3V时，输出端2为低电平；当输出端1小于2V时，输出端2为高电平。输出端1电压小于3V并大于2V时，输出端2保持不变。）中的要求，选用了555定时器LM555CM。 通过以上分析，电路的总体设计思想就明确了，即我们使用温度传感器AD590将温度转化成电压信号，然后通过一系列的集成运放电路，使表示温度的电压放大，从而线性地落在0～5V这个区间里。最后通过一个555设计的电路实现当输出电压在2与3V这两点上实现输出高低电平的变化。
一、设计项目名称 温度采集显示系统硬件与软件设计 二、设计内容及要求 1，根据设计要求，完成对单路温度进行测量，并用数码管显示当前温度值系统硬件设计，并用电子CAD软件绘制出原理图，编辑、绘制出PCB印制版。 要求： （1）原理图中元件电气图形符号符合国家标准； (2)整体布局合理，注标规范、明确、美观，不产生歧义。 (3)列出完整的元件清单(标号、型号及大小、封装形式、数量) (4) 图纸幅面为A4。 (4)布局、布线规范合理，满足电磁兼容性要求。 (5)在元件面的丝印层上，给出标号、型号或大小。所有注释信息（包括标号、型号及说明性文字）要规范、明确，不产生歧义。 2.编写并调试驱动程序。 功能要求： （1）温度范围0-100℃。 （2）温度分辨率±1℃。 （3）选择合适的温度传感器。 3.撰写设计报告。 提示：可借助“单片机实验电路板”实现或验证软件、硬件系统的可靠性。
温度传感器 摘要：温度的检测与控制是工业生产过程中比较典型的应用之一，随着传感器在生产和生活中的更加广泛的应用，利用新型单总线式数字温度传感器 实现对温度的测试与控制得到更快的开发，随着时代的进步和发展，单 片机技术已经普及到我们生活，工作，科研，各个领域。一种数字式温 度计以数字温度传感器DS18B20作感温元件，它以单总线的连接方式， 使电路大大的简化。传统的温度检测大多以热敏电阻为传感器，这类传 感器可靠性差，测量温度准确率低且电路复杂。因此，本温度计摆脱了 传统的温度测量方法，利用单片机STC89C52对传感器进行控制。这样 易于智能化控制。 关键词：数字测温；温度传感器DS18B20；单片机STC89C52； 一．概述 传感器从功能上可分为雷达传感器、电阻式传感器、电阻应变式传感器、压阻式传感器、热电阻传感器、温度传感器、光敏传感器、湿度传感器、生物传感器、位移传感器、压力传感器、超声波测距离传感器等，本文所研究的是温度传感器。 温度传感器是最早开发，应用最广泛的一类传感器。温度传感器是利用物质各种物理性质随温度变化的规律把温度转换为电量的传感器。这些呈现规律性变化的物理性质主要有半导体。温度传感器是温度测量仪表的核心部分，品种繁多。 随着科学技术的发展，测温系统已经被广泛应用于社会生产、生活的各个领域，在工业、环境监测、医疗、家庭多方面均有应用。从而使得现代温度传感器的发展。微型化、集成化、数字化正成为发展的一个重要方向。
自动控制原理课程实验 2010-2011学年第一学期 02020801班 张驰2008300566
? 课本实验内容 6-26 热轧厂的主要工序是将炽热的钢坯轧成具有预定厚度和尺度的钢板，所得到的最终产品之一是宽为3300mm 、厚为180mm 的标准板材。他有两台主要的辊轧台：1号台与2号台。辊轧台上装有直径为508mm 的大型辊轧台，由4470km 大功率电机驱动，并通过大型液压缸来调节轧制宽度和力度。 热轧机的典型工作流程是：钢坯首先在熔炉中加热，加热后的钢坯通过1号台，被辊轧机轧制成具有预期宽度的钢坯，然后通过2号台，由辊轧机轧制成具有与其厚度的钢板，最后再由热整平设备加以整平成型。 热轧机系统控制的关键技术是通过调整热轧机的间隙来控制钢板的厚度。热轧机控制系统框图如下： 扰动)(s N )(s R （1）已知)54(/)(20++=s s s s s G ，而)(s G c 为具有两个相同实零点的PID 控制器。要求：选择PID 控制器的零点和增益，使闭环系统有两对对等的特征根； (2)考察（1）中得到的闭环系统，给出不考虑前置滤波器)(s G P 与配置适当)(s G P 时，系统的单位阶跃响应； （3）当)(s R =0，)(s N =1/s 时，计算系统对单位阶跃扰动的响应。 ? 求解过程 解：（1）已知 )54(/)(20++=s s s s s G )(s G P )(s G C )(0s G
选择 s z s K s G c /)()(2+= 当取K=4，Z=1.25时，有 s s s s s G c 4/25.610/)25.1(4)(2++=+= 系统开环传递函数 )54(/)25.1(4)()(2220+++=s s s s s G s G c 闭环传递函数：)25.61094/()5625.15.2(4))()(1/()()()(2 34200++++++=+=s s s s s s s G s G s G s G s c c φ （2） 当不考虑前置滤波器时，单位阶跃输入作用下的系统输出 )25.61094(/)5625.15.2(4)()()(2342++++++==s s s s s s s s R s s C φ 系统单位阶跃响应如图1中（1）中实线所示。 当考虑前置滤波器时，选 2)25.1/(5625.1)(+=s s G p 则系统在单位阶跃输入作用下的系统输出 )25.61094(/25.6)()()()(234++++==s s s s s s R s s G s C p φ 系统单位阶跃曲线如图1中（1）虚线所示。 （3）当)(s R =0，)(s N =1/s 时，扰动作用下的闭环传递函数 )25.61094/())()(1/()()(23400++++-=+-=s s s s s s G s G s G s c n φ 系统输出 )25.61094/(1)()()(2 34++++-==s s s s s N s s C n n φ 单位阶跃响应曲线如图1中（2）所示。 MATLAB 程序代码： MA TLAB 程序：exe626.m K=4;z=1.25; G0=tf(1,conv([1,0],[1,4,5])); Gc=tf(K*conv([1,z],[1,z]),[1,0]); Gp=tf(1.5625,conv([1,z],[1,z])); G1=feedback(Gc*G0,1); G2=series(Gp,G1); G3=-feedback(G0,Gc); t=0:0.01:10; [x,y]=step(G1,t);[x1,y1]=step(G2,t); figure(1);plot(t,x,'-',t,x1,':');grid
第十二章温度与物态变化 第一节温度与温度计 一、教学目标： 1、知识和技能 理解温度的概念。 了解生活环境中常见的温度。 会用温度计测量温度。 2、过程和方法 通过观察和实验了解温度计的结构。 通过学习活动，使学生掌握温度计的使用方法。 3、情感、态度、价值观 通过教学活动，激发学生的学习兴趣和对科学的求知欲，使学生乐于探索自然现象中的物理规律。 二、教学重、难点： 1、设计测温度的仪器（温度计）； 2、正确使用温度计。 三、教学过程： 导学达标： 引入课题：欣赏一段有春、夏、秋、冬的影片 问题：你知道物质有几种状态吗？这些状态如何转化？ 受什么因素的影响？ 学生猜想：〔……〕 教师：刚才有同学说“温度”（热），下面我们就来学习有关温度的知识—温度计 进行新课： 1、温度：物体的冷热程度叫作温度。 （1）、试验：结论：人们凭感觉判断物体的温度往往不可靠必须采取其他较好的办法。 （2）、探究：有什么方法可以较好的判断出这哪杯水的温度比较高？学生结论〔……〕 （3）、教师引导：拿出自制的温度计（图示）， 可否判断温度高低？
学生讨论如何判断？ 这仪器有什么缺点？如何改正？ （加刻度、缩小体积……得到准确的测温度的仪器） 2、温度计：测量温度的仪器实物观察……各种温度计 结构原理：利用液体的热胀冷缩的规律制成的。 分类：实验室用温度计、体温计、寒暑表（实物、录像观察） 3、试验用温度计的使用： 探究：怎样使用？要注意些什么问题？ 总结：（1）使用前观察量程……所测温度不能超过量程 认清分度值……每小格代表的数值 （2）使用时①温度计的玻璃泡全部浸入液体中，不要碰容器底或壁 ②待温度计的示数稳定后再读数 ③读数时温度计的玻璃泡继续留在被测液体中，视线与温度计液柱的上表面相平（让学生读数，把结果写出来）……单位 4、摄氏温度：字母C代表摄氏温℃是摄氏温度的单位，读做摄氏度；它是 这样规定的：把冰水混合物的温度规定为零摄氏度，把沸水的温度规定 为100摄氏度，分成100等份，每1份就是1℃。低于0℃用负数表示 例：37℃读作；－45℃读作； 0℃读作。 5、体温计： 结构、量程、分度值、使用。 四、课堂练习，巩固提高 五、教学板书 第一节温度与温度计 温度 定义： 单位： 温度计：
单片机课程设计实验报告 ——温度控制器 班级：学号： 电气0806 姓名： 08291174 老师： 李长城 合作者： 姜久春 李志鹏
一、实验要求和目的 本课程设计的课题是温度控制器。 ●用电压输入的变化来模拟温度的变化，对输入的模拟电压通过 ADC0832转换成数字量输出。输入的电压为0.00V——5.00V， 在三位数码显示管中显示范围为00.0——99.9。其中0V对应00.0，5V对应99.9 ●单片机的控制目标是风机和加热器。分别由两个继电器工作来 模拟。系统加了一个滞环。适合温度为60度。 ◆当显示为00.0-50.0时，继电器A闭合，灯A亮，模拟加热 器工作。 ◆当显示为为50.0-55.0时，保持继电器AB的动作。 ◆当显示为55.0-65.0时，继电器A断开，灯A熄灭，模拟加 热器停止工作。 ◆当显示为65.0-70.0时，保持继电器AB的动作 ◆当显示为70.0-99.9时，继电器B闭合，灯B亮，模拟风机的 工作。 二、实验电路涉及原件及电路图 由于硬件系统电路已经给定，只需要了解它的功能，使用proteus 画出原理图就可以了。 实验设计的电路硬件有： 1、AT89S52 本温度控制器采用AT89C52单片机作为CPU,12MHZ晶振
AT89C52的引脚结构图： AT89C52是一个低电压，高性能CMOS 8位单片机，片内含8k bytes 的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash 存储单元，功能强大的AT89C52单片机可为您提供许多较复杂系统控制应用场合。 AT89C52有40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2个读写口线，AT89C52可以按照常规方法进行编程，也可以在线编程。其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的Flash存储器可有效地降低开发成本。 此外，AT89S52设计和配置了振荡频率可为0Hz并可通过软件设置
实验三十二温度传感器温度控制实验 一、实验目的 1.了解温度传感器电路的工作原理 2.了解温度控制的基本原理 3.掌握一线总线接口的使用 二、实验说明 这是一个综合硬件实验，分两大功能：温度的测量和温度的控制。 1.DALLAS最新单线数字温度传感器DS18B20简介 Dallas 半导体公司的数字化温度传感器DS1820是世界上第一片支持“一线总线”接口的温度传感器。现场温度直接以“一线总线”的数字方式传输，大大提高了系统的抗干扰性。适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。与前一代产品不同，新的产品支持3V～5.5V的电压围，使系统设计更灵活、方便。 DS18B20测量温度围为 -55°C～+125°C，在-10～+85°C围,精度为±0.5°C。DS18B20可以程序设定9～12位的分辨率，及用户设定的报警温度存储在EEPROM中，掉电后依然保存。 DS18B20部结构 DS18B20部结构主要由四部分组成：64位光刻ROM、温度传感器、非挥发的温度报警触发器TH和TL、配置寄存器。DS18B20的管脚排列如下: DQ为数字信号输入/输出端；GND为电源地；VDD为外接供电电源输入端（在寄生电源接线方式时接地）。 光刻ROM中的64位序列号是出厂前被光刻好的，它可以看作是该DS18B20的地址序列码。64位光刻ROM的排列是：开始8位（28H）是产品类型标号，接 着的48位是该DS18B20自身的序列号，最后8位是前面56位的循环冗余校验 码（CRC=X8+X5+X4+1）。光刻ROM的作用是使每一个DS18B20都各不相同，这样 就可以实现一根总线上挂接多个DS18B20的目的。 DS18B20中的温度传感器可完成对温度的测量，以12位转化为例:用16位符号扩展的二进制补码读数形式提供，以0.0625℃/LSB形式表达，其中S为符号位。 Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 232221202-12-22-32-4 Bit15 Bit14 Bit13 Bit12 Bit11 Bit10 Bit9 Bit8 S S S S S 262524这是12位转化后得到的12位数据，存储在18B20的两个8比特的RAM中，二进制中的
单片机原理及应用 课程设计报告书 题目：DS18B20数字温度计 姓名学号：20133522080 赵晓磊 20130123096 段石磊 20133522028 付成 指导老师：万青 设计时间： 2015年12月
电子与信息工程学院 目录 1.引言 (3) 1.1.设计意义 (3) 1.2.系统功能要求 (3) 2.方案设计 (4) 3.硬件设计 (2) 4.软件设计 (5) 5.系统调试 (7) 6.设计总结 (8) 7.附录 (9) 8.作品展示 (15) 9.参考文献 (17)
DS18B20数字温度计设计 1.引言 1.1. 设计意义 在日常生活及工农业生产中，经常要用到温度的检测及控制，传统的测温元件有热电偶和热电阻。而热电偶和热电阻测出的一般都是电压，再转换成对应的温度，需要比较多的外部硬件支持。其缺点如下： ●硬件电路复杂； ●软件调试复杂； ●制作成本高。 本数字温度计设计采用美国DALLAS半导体公司继DS1820之后推出的一种改进型智能温度传感器DS18B20作为检测元件，测温范围为-55～125℃，最高分辨率可达0.0625℃。 DS18B20可以直接读出被测温度值，而且采用三线制与单片机相连，减少了外部的硬件电路，具有低成本和易使用的热点。 1.2. 系统功能要求 设计出的DS18B20数字温度计测温范围在-55～125℃，误差在±0.5℃以内，采用LED数码管直接读显示。
2. 方案设计 按照系统设计功能的要求，确定系统由3个模块组成：主控制器、测温电 路和显示电路。 数字温度计总体电路结构框图如4.1图所示： 图4.1 3. 硬件设计 温度计电路设计原理图如下图所示，控制器使用单片机AT89C2051，温度传 感器使用DS18B20，使用四位共阳LED 数码管以动态扫描法实现温度显示。 主控制器 单片机AT89C2051 具有低电压供电和小体积等特点， 两个端口刚好满足电路系统的设计需AT89C2051 主 控 制 器 DS18B20 显示电路 扫描驱动
-150-100 -50 50 实验一 典型环节的模拟研究及阶跃响应分析 1、比例环节 可知比例环节的传递函数为一个常数： 当Kp 分别为0.5，1，2时，输入幅值为1.84的正向阶跃信号，理论上依次输出幅值为0.92，1.84，3.68的反向阶跃信号。实验中，输出信号依次为幅值为0.94，1.88，3.70的反向阶跃信号， 相对误差分别为1.8%,2.2%,0.2%. 在误差允许范围内可认为实际输出满足理论值。 2、 积分环节 积分环节传递函数为： （1）T=0.1(0.033)时，C=1μf (0.33μf )，利用MATLAB ，模拟阶跃信号输入下的输出信号如图： T=0.1 T=0.033 与实验测得波形比较可知，实际与理论值较为吻合，理论上T=0.033时的波形斜率近似为T=0.1时的三倍，实际上为8/2.6=3.08，在误差允许范围内可认为满足理论条件。 3、 惯性环节 i f i o R R U U -=TS 1 CS R 1Z Z U U i i f i 0-=-=-=15 20
惯性环节传递函数为： K = R f /R 1,T = R f C, （1） 保持K = R f /R 1 = 1不变，观测T = 0.1秒，0.01秒（既R 1 = 100K,C = 1μf ， 0.1μf ）时的输出波形。利用matlab 仿真得到理论波形如下： T=0.1时 t s （5%）理论值为300ms,实际测得t s =400ms 相对误差为：（400-300）/300=33.3%,读数误差较大。 K 理论值为1，实验值2.12/2.28， 相对误差为（2.28-2.12）/2.28=7%与理论值 较为接近。 T=0.01时 t s （5%）理论值为30ms,实际测得t s =40ms 相对误差为：（40-30）/30=33.3% 由于ts 较小，所以读数时误差较大。 K 理论值为1，实验值2.12/2.28， 相对误差为（2.28-2.12）/2.28=7%与理论值较为接近 （2） 保持T = R f C = 0.1s 不变，分别观测K = 1，2时的输出波形。 K=1时波形即为（1）中T0.1时波形 K=2时，利用matlab 仿真得到如下结果： t s （5%）理论值为300ms,实际测得t s =400ms 相对误差为：（400-300）/300=33.3% 读数误差较大 K 理论值为2，实验值4.30/2.28， 1 TS K )s (R )s (C +-=
课程授课教案 一、实验目的和要求 1.掌握集成运算放大器的工作原理及其应用。 2.掌握温度传感器工作原理及其应用电路。 3. 了解双积分式A/D转换器的工作原理。 4. 熟悉213位A/D转换器MC14433的性能及其引脚功能。 5. 熟悉模拟信号采集和输出数据显示的综合设计与调试方法。 6. 进一步练习较复杂电路系统的综合布线和读图能力。 设计要求如下： 1. 设计一个数字式温度计，即用数字显示被测温度。数字式温度计具体要求为： ①测量范围为0～100℃ ②用4位LED数码管显示。 二、主要仪器和设备 1.数字示波器 2.数字万用表 3.电路元器件： 温度传感器 LM35 1片 集成运算放大器LM741 1片 集成稳压器 MC1403 1片 A/D转换器 MC14433 1片 七路达林顿晶体管列阵 MC1413 1片 BCD七段译码／驱动器 CC4511 1片 电阻、电容、电位器若干 三、实验内容、原理及步骤 1.总体方案设计 图1为数字温度计的原理框图。其工作原理是将被测的温度信号通过传感器转换成随温度变化的电压信号，此电压信号经过放大电路后，通过模数转换器把模拟量转变成数字量，最后将数字量送显示电路，用4位LED数码管显示。 图1 数字温度计原理框图 2. 温度传感器及其应用电路 温度传感器LM35将温度变化转换为电信号，温度每升高一度，大约输出电压升高10mV。在25摄氏度时，输出约250mV。图2（a）、(b)图为LM35测温电路。
（a）基本的测温电路(+2°C to +150°C) （b）全量程的测温电路（?55°C to +150°C） 图2（a）、(b)图为LM35测温电路 LM35系列封装及引脚参见下图 3。 图 3 LM35系列封装及引脚图 3.放大电路 放大器使用LM 741普通运放,作为实验用数字温度计，可以满足要求；如果作为长期使用的定型产品，可以选用性能更好、温度漂移更小的OP07等型号的产品，引脚与LM741兼容,可以直接替换使用。此放大器的目的是通过提供合适的放大倍数及使用一定的参考电压，将线性输出变化的温度信号电压对应的LED数字变化与实际温度变化基本一致。它实际上是一个增益和偏置可调的线性放大电路，调整可变电阻器R,可以改变增益，使温度显示变化和实际变化取得一致。输入端所接的调零电阻，是调节偏置的，用来使显示温度数字和实际温度一致。（参考227页） 4. A/D转换器 A/D转换器，采用MOTOROLA公司的产品MC14433。A/D转换器MC14433的内部结构及其引脚图如下图4所示。该芯片为本系统的核心电路，将模拟电压信号转换为数字信号，并分别输出数据信号和选通脉冲等。该芯片具有外围电路简单，不需要使用昂贵的石英晶体振荡器提供时钟信号，片内可以自己产生显示所需的选通脉冲和刷新信号等特色，仅需少量外围电路配合，就能实现LED的数字显示功能。
实验一控制系统的稳定性分析 一、实验目的 1．观察系统的不稳定现象。 2．研究系统开环增益和时间常数对稳定性的影响。 二、实验仪器 1．自动控制系统实验箱一台 2．计算机一台 三、实验内容 系统模拟电路图如图 系统模拟电路图 其开环传递函数为: G（s）=10K/s(0.1s+1)(Ts+1) 式中K1=R3/R2，R2=100K，R3=0～500K；T=RC，R=100K，C=1f或C=0.1f两种情况。 四、实验步骤
1.连接被测量典型环节的模拟电路。电路的输入U1接A/D、D/A卡的DA1输出，电 路的输出U2接A/D、D/A卡的AD1输入，将纯积分电容两端连在模拟开关上。检查无误后接通电源。 2.启动计算机，在桌面双击图标[自动控制实验系统] 运行软件。 3.在实验项目的下拉列表中选择实验三[控制系统的稳定性分析] 5.取R3的值为50K，100K，200K，此时相应的K=10，K1=5，10，20。观察 不同R3值时显示区内的输出波形(既U2的波形)，找到系统输出产生增幅振荡时相应的R3及K值。再把电阻R3由大至小变化，即R3=200k，100k，50k，观察不同R3值时显示区内的输出波形, 找出系统输出产生等幅振荡变化的R3及K 值，并观察U2的输出波形。 五、实验数据 1模拟电路图
2．画出系统增幅或减幅振荡的波形图。C=1uf时： R3=50K K=5： R3=100K K=10
R3=200K K=20： 等幅振荡：R3=220k:
增幅振荡：R3=220k： R3=260k:
C=0.1uf时：R3=50k:
篇一：温控电路实验报告 温控电路实验报告 一实习目的 1，了解自锁，互锁的概念； 2，掌握电动机自锁的工作原理及操作方法； 3，掌握交流接触器互锁控制电路的工作原理及操作方法；4，掌握用时间继电器使y-△联结互换； 5，掌握交流接触器的常用触电和常关触点在电路中的作用。 二材料工具 继电器，红色发光二极管，绿色发光二极管，4148二极管，5.1伏二极管，热敏电阻，s9013三极管，1.2k欧电阻，20k欧电阻，1m欧电阻各一个；5k欧电阻，3k欧电阻，3.6k欧电阻各两个。 四实习过程 1，看懂温控电路原理图，合理规划电路板上的各元件布局，掌握色环电阻的数值读法，将所需的色环电阻找出； 2，在电路板上安装各元器件，安装二极管时，注意它的正负极；3，将电烙铁连接电源，烙铁头加热到温度高于焊锡熔点后，左手拿焊锡丝，右手拿电烙铁，进行焊接； 4，焊接完成后，认真，细致地检查焊接电路是否有误，检查无误后，将电路板接通12伏稳压直流电源，观察发光二极管是否正常工作，（红灯亮时，当调动可调电阻时，绿灯会亮也会熄灭），若发光二极管不正常工作，则用万用表检查各元件，找出故障原因，解决故障。5 清理实验台，打扫卫生。 五总结 我做这个实验还是蛮顺利的，上了认真听老师讲，记录下细节，焊接之前我还特意把我画的电路原理图给老师看，确保无误后再开始耐心焊接，所以，这次实验我总结出上课认真听讲的重要性，虽然事后自己可以专研出误区，但那要耗费大量时间精力，认真听老师说还是很有必要的。电动机自锁控制电路跟正反转的控制 一实验目的 （1）了解三相电动机接触器联锁正反转控制的接线和操作方法； （2）理解互锁与自锁的概念； （3）掌握电动机接触器的正反转控制的基本原理与实物连接的要求； 二实验器材 三相异步电动机，万用表，空气开关，单相空气开关，交流接触器，组合按钮，导线若干，螺丝刀 三实验原理三相异步电动机的旋转取决于磁场的旋转方向，而磁场的旋转方向取决于电源相序，所以电源的相序决定了电动机的旋转方向。任意改变电源相序，电动机的旋转方向也随之改变。 四实验内容 （1）先熟悉各按钮开关，结构方式，动作原理及接线方法。 （3）将电器摆放整齐，紧凑，并用螺丝刀安装好，紧固各元件时用力均匀； （4）按电路原理正确连接好线路； 五总结 在这周实验里，深刻认识到团队合作的重要性，对仪器自己有很多不认识，都在组内讨论后才慢慢了解到，而且自己意识里认为正确的线路，其实是有很大误区的，特别是最后一个实验，我们组是最后一个完成的，在实验室人慢慢变少的过程中，我们组员沉着，冷静，终于
西北大学文化遗产学院2010级文物保护技术专业实验报告 实验名称：几种温湿度计的使用 姓名：赵星 学号：2010102110 报告日期：2013年3月20日
几种温湿度计的使用实验报告 一、实验目的： 1、学会几种温湿度计的使用。 2、学习各种温湿度计的原理及使用范围。 二、实验原理： 1、通过测量空气的温湿度来确定环境的的温湿度。 2、酒精和水银温度计是利用其热胀冷缩的原理来制作温度计，双金属自记式温度计是通过两种胀缩系数不同的金属对温度改变反应的不同，来带动滑动杆记录温度。干湿球温度计是通过计算干球和湿球两者温度之差来确定湿度的，毛发湿度计是通过毛发的湿胀干缩性质来确定环境中湿度的仪器。 三、实验材料： 自记式温湿度计、普通干湿球温度计、通风干湿球温度计、蒸馏水、洗瓶。 四、实验内容： 1、普通干湿球温度计的使用。向湿球内加入适量的蒸馏水，等待一定时间读出干球温度和湿球温度，并根据两者差值来确定环境湿度。 2、通风干湿球温度计的使用。向湿球中加入适量的水，旋转发条，放置一段时间，读出两者数据和差值，查表得环境湿度。 3、自记式温湿度的使用。先用毛笔蘸少量水润湿毛发，稍等片刻，将指针调至95%-100%之间，放置待指针稳定后将示数与通风干湿球温湿度计的结果比较校准，然后通过通风干湿球温度计的数据校准温度，将指针与时间表对齐后放置。 五、注意事项： 1、使用前确保温度计可以正常使用，且准确。 2、自记式温湿度计需要校准。 3、注意仪器安全。 六、实验步骤： 1、调节通风干湿球温度计。将通风干湿球温度计打水上发条后，放置15分钟，期间不断上发条，确保其正常通风。如此重复两次，确保温度计的数据准确。 页 1
成绩 实验报告
实验二频率特性测试与频域分析法建模实验 实验时间第12周周三上午实验编号 同组同学无 一、实验目的 1.掌握频率特性的测试原理及方法。 2.学习根据所测定出的系统的频率特性，确定系统传递函数的方法。 二、实验内容 1.测定给定环节的频率特性。 系统模拟电路图及系统结构图分别如图 2.2.1及图 2.2.2。 取Ω===M R R R 10.432，F C C μ121==，Ω==k 101R R 系统传递函数为： 1=K 时，取Ω=K R 10，则10 1010 )(2++= s s s G 2=K 时，取Ω=K R 20，则10 1020 )(2 ++=s s s G 若正弦输入信号为)sin()(1t A t Ui ω=，则当输出达到稳态时，其输出信号为)sin()(20?ω+=t A t U 。改变输入信号频率π ω 2= f 值，便可测得二组2 1 A A 和ψ随f(或ω)变化的 数值，这个变化规律就是系统的幅频特性和相频特性。 2.根据测定的系统频率特性，确定系统的传递函数。
