结构设计8大控制指标汇总

关于结构设计的若干问题一,结构设计判断是否规则的几大参数:位移比,层间位移角,周期比,层间刚度比, 层间受剪承载力比等参数不同规范的解析:1,几大指标一个共同的特点就是刚性楼板假定.但配筋计算要按照实际假定.(广厦存在缺陷,不能跟PK,YJK一样设置) 2,位移比:详抗规3.4.3,国标3.4.5,广东高规3.4.4注:1)单向地震,考虑地震剪力换算的水平力并考虑偶然偏心下的最大位移比,广厦软件看位移指标只要看"位移比"最下面的位置就可以了.2),位移比的控制:普通建筑是1.2~1.5,混合结构和复杂高层应该控制在1.4以内.单项指标达到特别不规则的位移比:具有较多层超过1.4,较多层一般是超过1/3的楼层(参照老朱表3.1.4-2.)位移比放宽的条件是位移角小于规范要求的一半以上时.国标 1.6,广东高规 1.8.只是可以放宽,但是它还是不规则.不是什么特别情况我们还是尽量控制在1.4以内.3)目前主流设计院一般都认为当位移比超过1.2时为质量和刚度分布明显不对称,要考虑双向地震.但是如果是有钢筋含量控制的,我们可以参考广东高规条文说明4.1.3条.3.层间位移角:抗规5.5.1,高规3.7.3, 广东高规3.7.3,计算层间位移角不考虑偶然偏心,主要考察风荷载作用下和水平地震下的位移角.影响层间位移角的参数有:中梁刚度放大系数,高规5.2.2及条文说明和广东高规5.2.2,我们组统一中梁大于800取1.3,小于800的取1.5.周期折减系数,周期折减影响是最大的.连梁刚度算大指标可以不折减,算内力和配筋的折减系数,我们组6.7度区统一取0.7.4.周期比:国标3.4.5,结构扭转为主的第一自振周期与平动为主的第一自振周期的比.,周期比的控制与位移比相似.抗规是没有提及周期比的概念的,所以我们可以理解为其实多层建筑是不考虑周期比的.广东高规也是取消了对周期比的要求,详条文说明3.4.4.关于高层建筑周期比是否要控制,本人的见解是:如果是简单的建筑,比如说方方正正的厂房,如果结构位移比不超过 1.2,其实也就是扭转周期已经很小了, 但是因为厂房刚度相对都比较大,平动周期也很小,也会出现周期比超过90%的现象,这种情况下我们就不调整了,因为调整反而不合理了.不规则的高层建筑我们还是按照国标控制.5.层间刚度比: 1,按照国标计算,在广厦总信息里面自动生成有三种计算方法:1)是等效剪切刚度比(高规 E.0.1),主要考察的是带转换结构的转换层上,下层的刚度比.还有就是考察高层建筑结构嵌固部位的刚度比,当地下室顶板作为嵌固层时,地下一层与首层侧向刚度比不宜小 2.地下一层的刚度可以取塔楼加塔楼以外的三跨不超过20米范围,详国标 5.3.7及条文说明,广东高规5.3.7.这条适用所有的结构. 2),(抗规3.4.3条文说明)(国标3.5.2-1) 楼层侧向刚度=层剪力/层间位移,主要考察多层建筑侧向刚度比和高层建筑的框架结构的侧向刚度比.本层与相邻上层的比值不宜小于0.7,与相邻上部三层刚度的平均值的比值不宜小于0.8.3),修正侧向刚度比(国标3.5.2-2)主要考察框架剪力墙结构,板柱剪力墙结构,剪力墙结构,框架核心筒结构,筒中筒结构.本层与相邻上层的比值不宜小于0.9,当本层层高大于相邻上层层高的1.5倍时,该比值不宜小于1.1;对结构底部嵌固层,该比值不宜小于1.5倍. 2.按广东高规计算, 在广厦总信息里同样生成三种计算方法,其中前两项是一样的,后面一项是按照(广东高规 3.5.2)我对比了一个框架剪力墙结构,第三项国标和广东高规是一样的,但根据广东高规3.5.2条文说明,高层建筑不管是框架结构还是框剪还是剪力墙都只要看这一项就可以了.同样是要求本层与相邻上层的比值不宜小于0.9,当地下室顶板作为计算嵌固层时,首层侧向刚度不宜小于相邻上层的1.5倍.3.当地下室顶板不能满足嵌固要求时,嵌固层往下移,此时,首层可以不满足与上层的刚度比大于 1.5的要求.6.受剪承载力:抗规3.4.3,国标及广东高规3.5.3,层间受剪承载力不宜小于其相邻上层的80%,不应小于其相邻上层受剪承载力的65%.二,参数设置需要注意的问题:1,侧向刚度比不满足的楼层我们一般称为软弱层,受剪承载力不足的楼层我们一般称它为薄弱层,这两种情况根据抗规3.4.4.2,这两种竖向不规则情况多层建筑根据抗规3.4.4.2,刚度不够的均应乘以不小于1.15的地震剪力增大系数.广厦软件会自动考虑.同样的问题高层根据国标或者广东高规3.5.8,需要乘以1.25的增大系数.如果是框架结构软件还是按照默认乘以1.15是不对了,这时候在软件计算时可以将该楼层设置为薄弱层.这样就会自动考虑了.国标及广东高规 3.5.7规定,不宜采用同一层刚度和承载力同时不满足规范要求的高层建筑,如果出现这种问题,处理办法就是调模型.三,对规范的理解:1,国标3.4.8,广东高规3.4.7,楼板大开洞需在洞口周边设置边梁加大板厚及双层双向配筋,这里所说的大开洞是指洞口超过800*800.2.关于抗震等级的问题:国标及广东高规3.9,甲.乙类建筑的中小学及医院按照地方标准一般直接提高一度的抗震烈度采取相应的措施,直接按照提高一度计算.提高的不仅是抗震措施,抗震构造措施还有地震加速度.按照规范普通甲.乙类建筑只需要按照提高1度采取相应措施即提高1度采用相应的抗震措施和抗震构造措施即可.丙类建筑对于Ⅰ类场地,7度及以上地区可以采取降低一度的要求采取抗震构造措施,Ⅲ,Ⅳ类场地7度半及8度半地区宜分别按照8度及9度采取抗震构造措施.房屋的抗震设防类别影响房屋的抗震措施及抗震构造措施,房屋的场地类别只影响房屋的抗震构造措施.3,对风荷载敏感的高层建筑,承载力设计时应按基本风压的1.1倍考虑,这里要注意的是承载力设计指的是钢筋混凝土构件的配筋设计等,算大指标其实是不考虑的,但软件会自动考虑.4.关于多塔结构:国标 2.1.15,未通过结构缝分开的裙房上部具有两个或者两个以上塔楼的结构.广东高规:地面以上未通过结构缝分开的裙楼上部具有两个或者两个以上塔楼的结构.两者的区别是:国标认为如果地下室顶板不能作为嵌固层,也就是嵌固层需要下移,那么在地下室顶板上面分塔的结构为多塔结构.广东高规认为只要地下室是埋地的,不管能否作为嵌固层,其上面分塔均不算多塔结构.国标5.1.14,广东高规5.1.17均认为多塔结构应该整体模型和分塔模型分别计算,但是老朱的解读是整体计算和分塔计算均要考虑几大计算指标,但其实整体计算要满足计算指标是比较困难的.如果是广东以外的地区要注意.而广东高贵5.1.17条文说明指出分塔计算主要考察结构的扭转位移比等控制指标,整体模型计算主要考察多塔楼对裙房的影响.塔楼的结构设计可依据分塔模型或整体模型的计算结果,这样的解析让多塔结构的计算更具可行性.5.关于剪力调整的问题:抗规6.2.13.1,国标及广东高规8.1.4,侧向刚度沿竖向分布基本均匀的框架-抗震墙结构和框架-核心筒结构,任一层框架部分承担的剪力值,不应小于结构底部总地震剪力的20%和按照框架-抗震墙,框架核心筒结构计算的框架部分各楼层地震剪力中最大1.5倍二者的较小值.这里的剪力调整主要针对框架剪力墙或者框架核心筒的框架部分,因为框架是第二道防线,当剪力墙屈服了,我们要保证框架部分不至于太弱.需要调整的框架-剪力墙结构和框架-核心筒结构的框架所占的地震倾覆力矩的比例一般在10%~80%之间,小于10%的框架够不成第二道防线,其实就是剪力墙结构,没必要调整,而大于80%的基本上不用调整也肯定是够了.地下室部分的框架结构也是不需要调整的,因为地震剪力在地下部分主要通过顶板传给侧墙传给周边的土了,框架无需再去调整.四,各种类型的结构需要注意的地方:1,框架结构:1),国标6.1.8及条文说明,广东高规6.1.8,不与竖向抗侧力构件(框架柱,框架剪力墙的柱)相连的次梁,可按非抗震要求进行设计.箍筋可以不用按照框架梁一样弯135度.一端与框架柱连接另外一端与梁连接的,与框架柱连接的一端按照框架梁考虑,另外一端按照次梁考虑.2)国标及广东高规6.3.2.4关于箍筋最大间距其中一个要求是h/4，当梁高小于400时，箍筋间距会出现小于100的，这个我们要尽量避免太密箍筋，当然如果软件出现了小于100间距的箍筋我们也要知道是为什么。

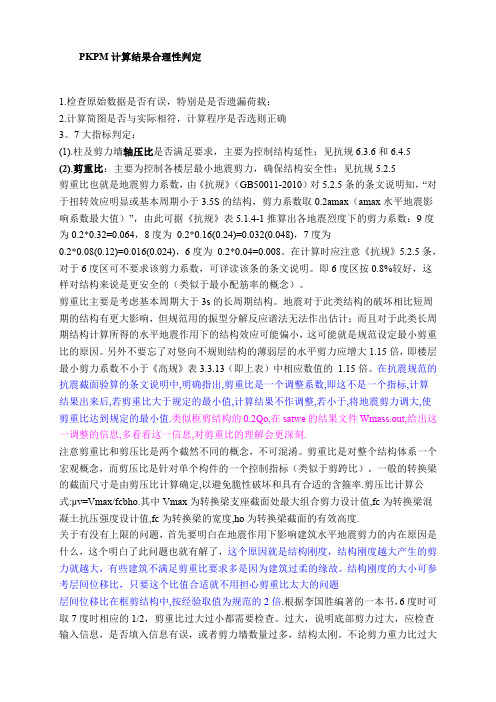

PKPM计算结果合理性判定1.检查原始数据是否有误，特别是是否遗漏荷载；2.计算简图是否与实际相符，计算程序是否选则正确3。

7大指标判定：(1).柱及剪力墙轴压比是否满足要求，主要为控制结构延性；见抗规6.3.6和6.4.5(2).剪重比：主要为控制各楼层最小地震剪力，确保结构安全性；见抗规5.2.5剪重比也就是地震剪力系数，由《抗规》（GB50011-2010）对5.2.5条的条文说明知，“对于扭转效应明显或基本周期小于3.5S的结构，剪力系数取0.2amax（amax水平地震影响系数最大值）”，由此可据《抗规》表5.1.4-1推算出各地震烈度下的剪力系数：9度为0.2*0.32=0.064，8度为0.2*0.16(0.24)=0.032(0.048)，7度为0.2*0.08(0.12)=0.016(0.024)，6度为0.2*0.04=0.008。

在计算时应注意《抗规》5.2.5条，对于6度区可不要求该剪力系数，可详读该条的条文说明。

即6度区按0.8%较好，这样对结构来说是更安全的（类似于最小配筋率的概念）。

剪重比主要是考虑基本周期大于3s的长周期结构。

地震对于此类结构的破坏相比短周期的结构有更大影响，但规范用的振型分解反应谱法无法作出估计；而且对于此类长周期结构计算所得的水平地震作用下的结构效应可能偏小，这可能就是规范设定最小剪重比的原因。

另外不要忘了对竖向不规则结构的薄弱层的水平剪力应增大1.15倍，即楼层最小剪力系数不小于《高规》表3.3.13（即上表）中相应数值的 1.15倍。

在抗震规范的抗震截面验算的条文说明中,明确指出,剪重比是一个调整系数,即这不是一个指标,计算结果出来后,若剪重比大于规定的最小值,计算结果不作调整,若小于,将地震剪力调大,使剪重比达到规定的最小值.类似框剪结构的0.2Qo,在satwe的结果文件Wmass.out,给出这一调整的信息,多看看这一信息,对剪重比的理解会更深刻.注意剪重比和剪压比是两个截然不同的概念，不可混淆。

中国海外宏洋集团有限公司结构设计限额控制指标（试行）第一章总则1. 为加强结构专业设计管理，做好限额设计和成本控制工作,现发布《结构设计限额控制指标（试行）》。

项目含钢量和混凝土含量指标均不得大于本标准的控制值。

各项目完成合约统计后，按《钢筋和混凝土含量统计表》（详附表A）的要求统计、上报。

2. 在结构方案定案与扩初设计之间，由设计院编写项目《结构统一技术措施》，经集团规划设计部和地区公司设计管理部评审后，进行结构限额设计。

3. 本标准适用于中国海外宏洋集团有限公司的所有地区公司。

3. 本标准由中国海外宏洋集团有限公司规划设计部负责管理和条文解释。

第二章制定依据1.《混凝土结构设计规范》 GB50010-20102.《建筑抗震设计规范》 GB50011-20103.《高层建筑混凝土结构技术规程》 JGJ3-20104.《建筑结构荷载规范》 GB50009-2001（2006年版）5.《建筑地基基础设计规范》 GB50007-20116.《建筑工程建筑面积计算规范》 GB/T50353-2005第三章限额指标1. 抗震设防烈度为6度，设计基本地震加速度值为0.05g,第一组；场地类别为Ⅱ类的地区；详表3-1。

2. 抗震设防烈度为7度，设计基本地震加速度值为0.10g，第一组；场地类别为Ⅱ类的地区；详表3-2。

3. 抗震设防烈度为8度，设计基本地震加速度值为0.20g，第一组；场地类别为Ⅱ类的地区；详表3-3。

4. 抗震设防烈度为8度，设计基本地震加速度值为0.20g，第二组；场地类别为Ⅱ类的地区；详表3-4。

5. 抗震设防烈度为8度，设计基本地震加速度值为0.20g，第三组；场地类别为Ⅱ类的地区。

详表3-5。

6. 适用于第1条的地区公司为：南宁公司、桂林公司、赣州公司；适用于第2条的地区公司为：合肥公司、吉林公司；适用于第3条的地区公司为：呼和浩特公司；适用于第4条的地区公司为：银川公司；适用于第5条的地区公司为：兰州公司。

结构设计，梁、板的这些规范要点不能忘！一、梁设计1.截面：宽度不宜小于200，高宽比不宜大于4，跨高比不宜小于4；宽扁梁及深梁详规范。

2.梁截面控制指标A.纵筋配筋率：最小配筋率按《混凝土规范》表11.3.6-1中数值取用，一般模型计算会主要考虑，不用管；最大配筋率不宜高于 2.5%；B.纵筋净距：顶筋不应小于30mm和1.5d，底筋不应小于25mm和1.0d。

钢筋多余2层时，2层最少钢筋中距应比下面2层中距增大1倍。

各层钢筋长度不小于25mm和d（d为纵筋最大直径）。

C.纵筋面积比：一级不应小于0.5，二三级不应小于0.3，四级规范无要求，一般取0.25。

D.箍筋直径及肢数：当截面高度大于800时，箍筋直径不宜小于8mm；截面高度小于800时，箍筋直径不应小于6mm；一级不小于10mm，二三级不小于8mm，四级不小于6mm，当纵半边配筋率大于2%时，箍筋直径加大（按规范的表中最小直径来加大）；箍筋肢数：梁宽小于350mm用双肢箍，350~600时四肢箍，650~800时六肢箍。

E.箍筋加密区最大间距：一级不大于hb/4、6d、100的较小者；二级不大于hb/4、8d、100的较小者；三四级不大于hb/4、8d、150的较小者。

F.箍筋加密区长度：一级不小于2hb、500的较大者；二三四级不小于1.5hb、500的较大者。

3.梁配筋构造A.架立筋：一般用12mm，但是《混凝土规范》9.2.6中指出，跨度小于4m是不宜小于8mm，跨度4~6m不应小于10mm，大于6m时不应小于12mm。

B.梁侧构造筋：梁腹板高度hw（梁高-板厚）不小于450mm时，梁两侧端部沿高度配置纵向构造钢筋，间距不宜大于200mm，单侧配筋率不小于腹板面积（bhw）的0.1%；注意，扭筋构造是按照全高布置构造筋，间距不宜大于200mmC.悬臂梁构造：应有至少2五指钢筋伸至悬臂梁外端，并向下弯折不少于12d，其余钢筋不应切断，应在《混凝土规范》9.2.8条规定的弯起点弯折。

PKPM七大控制指标及调整方法PKPM是工程结构设计软件，其七大控制指标是指结构设计中需要关注的七个主要要素，包括构件强度、位移控制、设计可靠性、现场施工、效果评估、结构体系合理性和经济效益。

下面将详细介绍这七大控制指标及其调整方法。

一、构件强度控制构件强度是指构件在设计荷载下所能承受的最大应力。

为确保结构的安全性，必须对构件的强度进行控制。

调整方法有：1.增加构件的截面尺寸，增加其抗弯和抗剪的承载力；2.合理设置加劲筋，增加构件的抗弯刚度和强度；3.采用高强度材料，提高构件的抗弯和抗压强度；4.增加钢筋配筋率，提高构件的承载力。

二、位移控制位移控制是指在设计荷载作用下，结构产生的变形应满足规定的要求。

位移过大会影响结构的使用性能和安全性。

调整方法有：1.增加构件的刚度，减小其变形；2.采用预应力或钢筋混凝土组合结构，提高结构整体的刚度；3.增加支撑系统，限制结构的变形；4.优化结构参数，减小结构的变形。

三、设计可靠性设计可靠性是指在规定的荷载和极限状态下，结构满足强度、刚度和稳定性的概率。

提高设计可靠性可以增强结构的安全性。

调整方法有：1.采用可靠性设计方法，考虑荷载和材料参数的不确定性；2.对结构进行全过程监测，及时发现并修复结构缺陷；3.加强施工质量控制，确保结构的设计要求得到满足；4.增加荷载组合中荷载的安全系数，提高结构的抗荷能力。

四、现场施工控制现场施工控制是指在施工过程中，要保证结构能够按照设计要求进行安装和施工。

调整方法有：1.正确设置支撑体系，保证结构的稳定性；2.控制混凝土浇筑的施工工艺和质量，确保结构的强度和耐久性；3.严格控制施工过程中的各项关键工序，如配筋、板模安装等；4.不断加强施工现场的管理与监督，提高施工质量和安全性。

五、效果评估控制效果评估是指对已建成的结构进行性能评估和验收，以确保结构的设计目标得到实现。

调整方法有：1.设置监测系统，定期对结构的健康状况进行评估；2.进行结构的静力和动力试验，获得结构的力学性能参数；3.针对结构存在的问题，进行相应的技术改进和修复；4.加强结构的维护和管理，延长结构的使用寿命。

》一、总则编制目的：加强结构专业设计管理，做好限额设计和成本控制工作。

使用说明：1. 项目结构材料用量指标（包括钢筋和混凝土）均不得大于本限额控制值。

各项目完成施工图预算统计后，按《钢筋和混凝土含量统计表（见附表A ）的要求统计、上报。

2. 在结构方案定案与扩初设计之间，由设计院编写项目《结构统一技术措施》，经集团工程、地区公司设计管理部评审后，进行结构限额设计。

3. 本标准由地产集团研发中心负责管理和条文解释。

制订依据：《混凝土结构设计规范》（50010-2010）《建筑抗震设计规范》（50011-2010）《高层建筑混凝土结构技术规程》（3-2010）《建筑结构荷载规范》（50009-2012）《建筑地基基础设计规范》（50007-2011《建筑工程建筑面积计算规范》（50353-2013）二、结构设计限额控制指标使用说明1.结 构 材 料 用 量 指 标 计 算 规 则 为 ：计 算 范 围 内 相 应 结 构 材料（ 包 含 梁 、板 、柱 及 女 儿 墙 、拉板、凸窗板、空调板等 （除构造柱、过梁、砌体拉筋、室外楼梯等二次构造） 的钢筋（G ）和混凝土（V ））用量除以计算范围内的“建筑面积”（M ），即钢筋用量指标（2），混凝土用量指标（m32）。

2.统计结构材料用量指标所用的“建筑面积”为成本计算方式采用的《建筑工程建筑面积计算规范》50353-2013为准，其与建筑设计计算方式的规划面积主要差异处如下：3.当项目存在留给装修加层的两层高房间面积（M7）时，钢材用量计算规则为：结构钢材用量=[(8～102)*M7]/（7）4.常规采用钢筋主要包括：直径6钢筋统一采用300，直径5、7、9钢筋统一采用550,直径8、10及以上钢筋统一采用400；也可以全部采用400钢筋。

5.结构体系包含钢筋混凝土普通框架、异型柱框架、短肢剪力墙结构及剪力墙结构。

当结构采用异形柱框架或短肢剪力墙结构体系时，混凝土用量应取下限甚至更低。
