[探析]挡土墙泄水孔处理办法

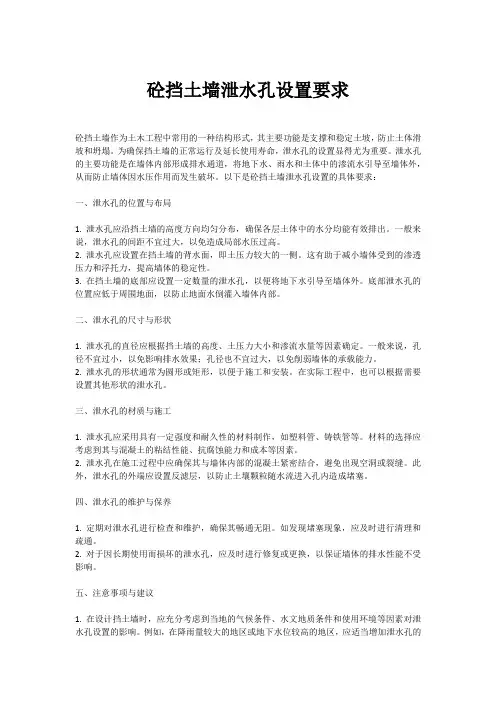

砼挡土墙泄水孔设置要求砼挡土墙作为土木工程中常用的一种结构形式，其主要功能是支撑和稳定土坡，防止土体滑坡和坍塌。

为确保挡土墙的正常运行及延长使用寿命，泄水孔的设置显得尤为重要。

泄水孔的主要功能是在墙体内部形成排水通道，将地下水、雨水和土体中的渗流水引导至墙体外，从而防止墙体因水压作用而发生破坏。

以下是砼挡土墙泄水孔设置的具体要求：一、泄水孔的位置与布局1. 泄水孔应沿挡土墙的高度方向均匀分布，确保各层土体中的水分均能有效排出。

一般来说，泄水孔的间距不宜过大，以免造成局部水压过高。

2. 泄水孔应设置在挡土墙的背水面，即土压力较大的一侧。

这有助于减小墙体受到的渗透压力和浮托力，提高墙体的稳定性。

3. 在挡土墙的底部应设置一定数量的泄水孔，以便将地下水引导至墙体外。

底部泄水孔的位置应低于周围地面，以防止地面水倒灌入墙体内部。

二、泄水孔的尺寸与形状1. 泄水孔的直径应根据挡土墙的高度、土压力大小和渗流水量等因素确定。

一般来说，孔径不宜过小，以免影响排水效果；孔径也不宜过大，以免削弱墙体的承载能力。

2. 泄水孔的形状通常为圆形或矩形，以便于施工和安装。

在实际工程中，也可以根据需要设置其他形状的泄水孔。

三、泄水孔的材质与施工1. 泄水孔应采用具有一定强度和耐久性的材料制作，如塑料管、铸铁管等。

材料的选择应考虑到其与混凝土的粘结性能、抗腐蚀能力和成本等因素。

2. 泄水孔在施工过程中应确保其与墙体内部的混凝土紧密结合，避免出现空洞或裂缝。

此外，泄水孔的外端应设置反滤层，以防止土壤颗粒随水流进入孔内造成堵塞。

四、泄水孔的维护与保养1. 定期对泄水孔进行检查和维护，确保其畅通无阻。

如发现堵塞现象，应及时进行清理和疏通。

2. 对于因长期使用而损坏的泄水孔，应及时进行修复或更换，以保证墙体的排水性能不受影响。

五、注意事项与建议1. 在设计挡土墙时，应充分考虑到当地的气候条件、水文地质条件和使用环境等因素对泄水孔设置的影响。

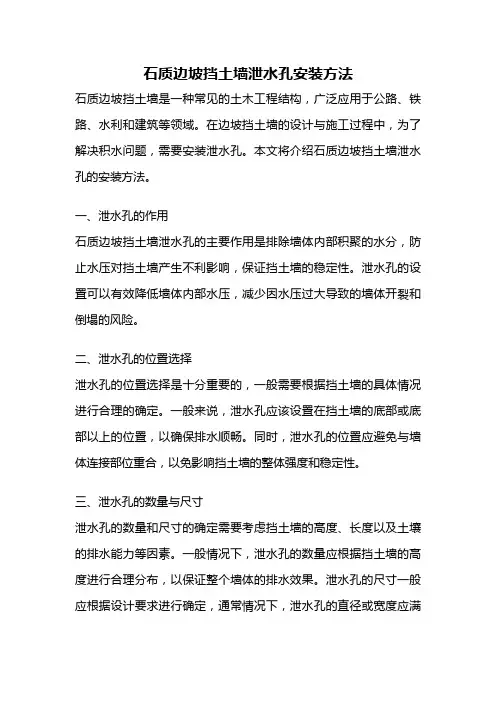

石质边坡挡土墙泄水孔安装方法石质边坡挡土墙是一种常见的土木工程结构，广泛应用于公路、铁路、水利和建筑等领域。

在边坡挡土墙的设计与施工过程中，为了解决积水问题，需要安装泄水孔。

本文将介绍石质边坡挡土墙泄水孔的安装方法。

一、泄水孔的作用石质边坡挡土墙泄水孔的主要作用是排除墙体内部积聚的水分，防止水压对挡土墙产生不利影响，保证挡土墙的稳定性。

泄水孔的设置可以有效降低墙体内部水压，减少因水压过大导致的墙体开裂和倒塌的风险。

二、泄水孔的位置选择泄水孔的位置选择是十分重要的，一般需要根据挡土墙的具体情况进行合理的确定。

一般来说，泄水孔应该设置在挡土墙的底部或底部以上的位置，以确保排水顺畅。

同时，泄水孔的位置应避免与墙体连接部位重合，以免影响挡土墙的整体强度和稳定性。

三、泄水孔的数量与尺寸泄水孔的数量和尺寸的确定需要考虑挡土墙的高度、长度以及土壤的排水能力等因素。

一般情况下，泄水孔的数量应根据挡土墙的高度进行合理分布，以保证整个墙体的排水效果。

泄水孔的尺寸一般应根据设计要求进行确定，通常情况下，泄水孔的直径或宽度应满足排水要求，同时也要考虑到土壤的颗粒大小。

四、泄水孔的安装方法泄水孔的安装方法主要有两种：一种是预埋法，另一种是后埋法。

1.预埋法：预埋法是在挡土墙施工过程中，在墙体预埋石头或预制泄水管道，以便将来排水使用。

具体步骤如下：（1）在挡土墙施工前，根据设计要求，在墙体底部或底部以上的位置预留出泄水孔的位置；（2）在预留的位置挖掘泄水孔的孔洞，孔洞的直径或宽度应根据设计要求进行确定；（3）将石头或预制泄水管道放入孔洞中，确保与周围土壤紧密接触；（4）施工完成后，及时检查泄水孔的位置和数量是否符合设计要求。

2.后埋法：后埋法是在挡土墙施工完成后，在墙体上开孔安装泄水孔。

具体步骤如下：（1）在挡土墙的底部或底部以上的位置，根据设计要求，在墙体上开孔；（2）开孔的大小应根据设计要求进行确定，一般要求孔洞的直径或宽度要满足排水要求；（3）将泄水孔的位置和数量安排均匀，以确保整个墙体的排水效果；（4）将孔洞周围土壤清理干净，确保泄水孔与土壤紧密接触。

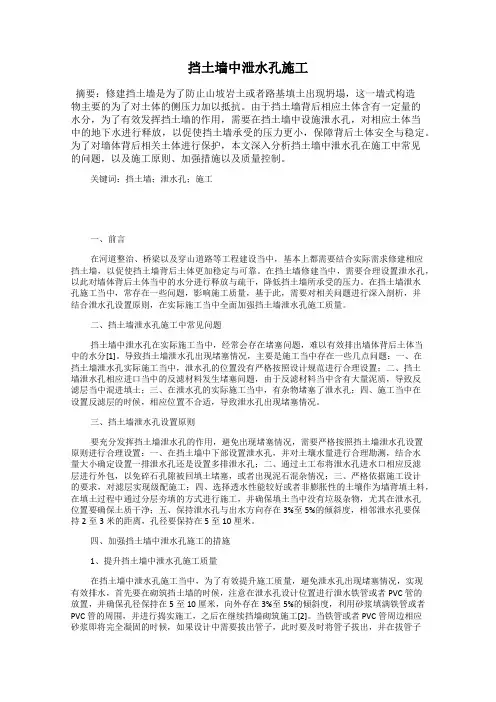

挡土墙中泄水孔施工摘要：修建挡土墙是为了防止山坡岩土或者路基填土出现坍塌，这一墙式构造物主要的为了对土体的侧压力加以抵抗。

由于挡土墙背后相应土体含有一定量的水分，为了有效发挥挡土墙的作用，需要在挡土墙中设施泄水孔，对相应土体当中的地下水进行释放，以促使挡土墙承受的压力更小，保障背后土体安全与稳定。

为了对墙体背后相关土体进行保护，本文深入分析挡土墙中泄水孔在施工中常见的问题，以及施工原则、加强措施以及质量控制。

关键词：挡土墙；泄水孔；施工一、前言在河道整治、桥梁以及穿山道路等工程建设当中，基本上都需要结合实际需求修建相应挡土墙，以促使挡土墙背后土体更加稳定与可靠。

在挡土墙修建当中，需要合理设置泄水孔，以此对墙体背后土体当中的水分进行释放与疏干，降低挡土墙所承受的压力。

在挡土墙泄水孔施工当中，常存在一些问题，影响施工质量，基于此，需要对相关问题进行深入剖析，并结合泄水孔设置原则，在实际施工当中全面加强挡土墙泄水孔施工质量。

二、挡土墙泄水孔施工中常见问题挡土墙中泄水孔在实际施工当中，经常会存在堵塞问题，难以有效排出墙体背后土体当中的水分[1]。

导致挡土墙泄水孔出现堵塞情况，主要是施工当中存在一些几点问题：一、在挡土墙泄水孔实际施工当中，泄水孔的位置没有严格按照设计规范进行合理设置；二、挡土墙泄水孔相应进口当中的反滤材料发生堵塞问题，由于反滤材料当中含有大量泥质，导致反滤层当中混进填土；三、在泄水孔的实际施工当中，有杂物堵塞了泄水孔；四、施工当中在设置反滤层的时候，相应位置不合适，导致泄水孔出现堵塞情况。

三、挡土墙泄水孔设置原则要充分发挥挡土墙泄水孔的作用，避免出现堵塞情况，需要严格按照挡土墙泄水孔设置原则进行合理设置：一、在挡土墙中下部设置泄水孔，并对土壤水量进行合理勘测，结合水量大小确定设置一排泄水孔还是设置多排泄水孔；二、通过土工布将泄水孔进水口相应反滤层进行外包，以免碎石孔隙被回填土堵塞，或者出现泥石混杂情况；三、严格依据施工设计的要求，对滤层实现级配施工；四、选择透水性能较好或者非膨胀性的土壤作为墙背填土料，在填土过程中通过分层夯填的方式进行施工，并确保填土当中没有垃圾杂物，尤其在泄水孔位置要确保土质干净；五、保持泄水孔与出水方向存在3%至5%的倾斜度，相邻泄水孔要保持2至3米的距离，孔径要保持在5至10厘米。

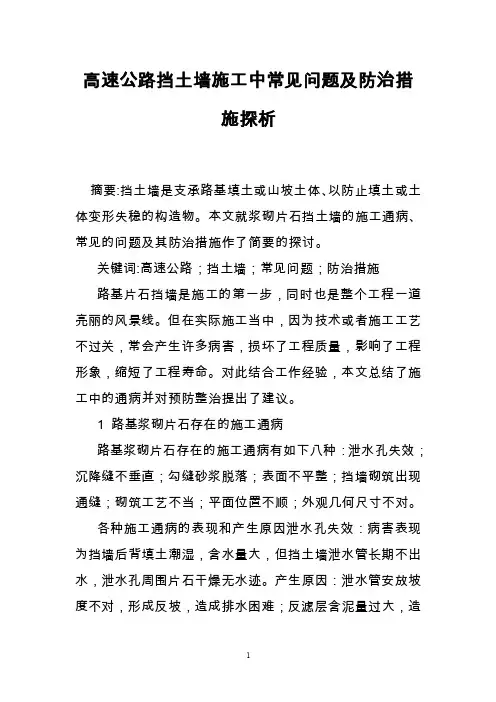

高速公路挡土墙施工中常见问题及防治措施探析摘要:挡土墙是支承路基填土或山坡土体、以防止填土或土体变形失稳的构造物。

本文就浆砌片石挡土墙的施工通病、常见的问题及其防治措施作了简要的探讨。

关键词:高速公路；挡土墙；常见问题；防治措施路基片石挡墙是施工的第一步，同时也是整个工程一道亮丽的风景线。

但在实际施工当中，因为技术或者施工工艺不过关，常会产生许多病害，损坏了工程质量，影响了工程形象，缩短了工程寿命。

对此结合工作经验，本文总结了施工中的通病并对预防整治提出了建议。

1 路基浆砌片石存在的施工通病路基浆砌片石存在的施工通病有如下八种：泄水孔失效；沉降缝不垂直；勾缝砂浆脱落；表面不平整；挡墙砌筑出现通缝；砌筑工艺不当；平面位置不顺；外观几何尺寸不对。

各种施工通病的表现和产生原因泄水孔失效：病害表现为挡墙后背填土潮湿，含水量大，但挡土墙泄水管长期不出水，泄水孔周围片石干燥无水迹。

产生原因：泄水管安放坡度不对，形成反坡，造成排水困难；反滤层含泥量过大，造成泄水孔堵塞；反滤层堆放位置不对，起不到排水作用。

沉降缝不垂直：病害表现沉降缝上下不垂直，前后分叉错位，缝宽上下不一致。

有时沉降缝虽外表宽度一致，上下垂直，但是内部却犬牙交错，互相叠加。

不能起到沉降缝的作用。

产生原因：砌筑时未放线，或砌筑过程中放线走动而未引起重视；端头片石未去除棱角，表面不平整；砌筑时，上下块石没有对齐、相互错位；木板错位却未纠正，随着木板倾斜而倾斜。

勾缝砂浆脱落：病害表现为勾缝砂浆开裂，继后条状或块状脱落。

产生原因：勾缝前未将墙面洒水润湿、去除浮土。

导致勾缝砂浆与墙面粘结不足，砂浆缺少水分，碎裂脱落；砂浆配合比不准或搅拌不均匀导致勾缝部分区域砂浆水泥含量过大，收缩裂缝增多，造成脱落；填缝不当，过于饱满或过于松散，致使粘结不足或片石松动，致使脱落；天气炎热，养护不足，造成勾缝失水脱落，或施工中不注意，在外力作用下脱落。

表面不平整：病害表现为片石之间凹凸不平，平整度超过规范要求，部分段落出现坡度上下不一致。

挡土墙泄水孔做法
欧阳引擎（2021.01.01）
挡土墙的排水处理是否得当，直接影响到挡土墙的安全及使用效果。

因此，挡土墙应设置排水设施，以疏干墙后坡料中的水分，防止地表水下渗造成墙后积水，从而使墙身免受额外的静水压力；消除粘性土填料因含水量增加产生的膨胀压力；减少季节性冰冻地区填料的冻胀压力。

挡土墙的排水设施通常内地面排水和墙身排水两部分组成。

地面排水可设置地面排水沟，引排地面水；夯实回填土顶面和地面松土，防止雨水和地面水下渗，必要时可加设铺砌；对路堑挡土墙墙趾前的边沟应予以铺砌加固，以防止边沟水渗入基础。

墙身排水主要是为了迅速排除墙后积水。

浆砌挡土墙应根据渗水量在墙身的适当高度处布置泄水孔。

泄水孔尺寸可视泄水量大小分别采用5cm×10cm、10cm×10cm、15cm ×20cm的方孔，或直径5~10cm的圆孔。

泄水孔间距一般为2~3M，上下交错设置。

最下排泄水孔的底部应高出墙趾前地面0.3m；当为路堑墙时，出水口应高出边沟水位0.3m：若为浸水挡土墙．则应高出常水位以上0.3m，以避免墙外水流倒灌。

为防止水分渗入地基，在最下一排泄水孔的底部应设置30cm厚的粘土隔水层。

在泄水孔进口处应设置粗粒料反滤层，以避免堵塞孔道。

当墙背填土透水性不良或有冻胀可能时，应在墙后最低一排泄水孔到墙顶0.5m之间设置厚度不小于0.3m的砂、卵石排
水层或采用土工布。

防护墙泄水孔技术交底1. 背景为确保建筑物的结构安全和防止墙体受潮，防护墙泄水孔是一项重要的技术措施。

本文档旨在交底防护墙泄水孔的相关技术细节和施工要求。

2. 泄水孔的作用防护墙泄水孔能够起到以下作用：- 排除墙体内部的积水，避免积水对墙体结构的损害。

- 保持墙体的干燥，防止墙体受潮、腐蚀和霉菌生长。

- 提供墙体的通风，防止湿气积聚。

3. 泄水孔的设计与位置- 泄水孔应设计为适当大小，并按规范要求确定数量。

一般来说，泄水孔的间距应均匀分布在墙体上。

- 泄水孔应位于墙体的底部，以便排水。

如果存在多个泄水孔，它们应在同一水平线上。

- 泄水孔的位置应避免与水平结构的梁、柱等构件发生冲突，以免影响结构的安全性。

4. 泄水孔的尺寸和数量- 泄水孔的尺寸应根据建筑物的规模和墙体的材料来确定。

一般来说，泄水孔的直径通常在10-20毫米之间。

- 泄水孔的数量取决于墙体的长度和高度。

根据经验，每隔2-3米应设置一个泄水孔。

5. 泄水孔的施工要求- 泄水孔应该直径均匀，孔壁光滑。

使用适当的工具和方法进行施工，以确保孔洞的质量和一致性。

- 在施工过程中，应注意保护墙体的完整性和防水层的完好性。

避免对墙体结构造成不必要的损害。

- 完工后，检查泄水孔是否通畅，并确保水能够顺利排出。

以上是关于防护墙泄水孔技术交底的基本内容。

根据具体建筑项目和规范要求，可能会有一些额外的细节和要求。

在实际施工中，请务必遵守相关的法律法规和标准，并遵循专业的施工规范。

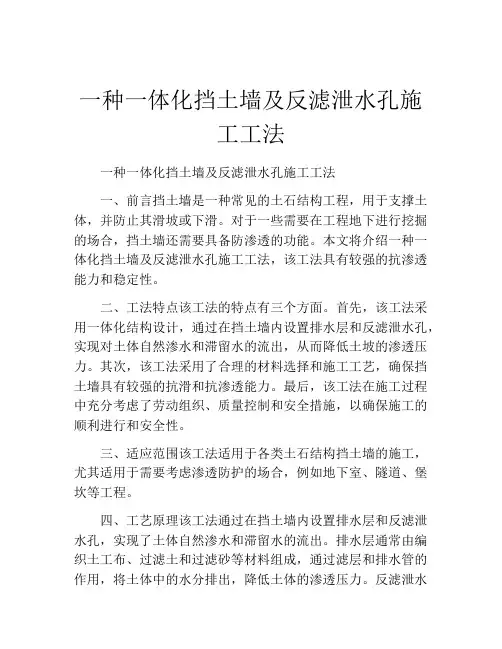

一种一体化挡土墙及反滤泄水孔施工工法一种一体化挡土墙及反滤泄水孔施工工法一、前言挡土墙是一种常见的土石结构工程，用于支撑土体，并防止其滑坡或下滑。

对于一些需要在工程地下进行挖掘的场合，挡土墙还需要具备防渗透的功能。

本文将介绍一种一体化挡土墙及反滤泄水孔施工工法，该工法具有较强的抗渗透能力和稳定性。

二、工法特点该工法的特点有三个方面。

首先，该工法采用一体化结构设计，通过在挡土墙内设置排水层和反滤泄水孔，实现对土体自然渗水和滞留水的流出，从而降低土坡的渗透压力。

其次，该工法采用了合理的材料选择和施工工艺，确保挡土墙具有较强的抗滑和抗渗透能力。

最后，该工法在施工过程中充分考虑了劳动组织、质量控制和安全措施，以确保施工的顺利进行和安全性。

三、适应范围该工法适用于各类土石结构挡土墙的施工，尤其适用于需要考虑渗透防护的场合，例如地下室、隧道、堡坎等工程。

四、工艺原理该工法通过在挡土墙内设置排水层和反滤泄水孔，实现了土体自然渗水和滞留水的流出。

排水层通常由编织土工布、过滤土和过滤砂等材料组成，通过滤层和排水管的作用，将土体中的水分排出，降低土体的渗透压力。

反滤泄水孔则用来加速土坡内部的水分流出，减少水分压力对挡土墙的影响。

五、施工工艺该工法的施工工艺包括以下几个阶段：土体准备与整平、排水层施工、反滤渗水孔施工、挡土墙支护、墙体后处理、排水系统安装等。

在每个阶段中，都需要严格按照设计要求和施工规范进行操作，以确保施工质量。

六、劳动组织该工法的施工需要组织合理的施工人员和设备，在施工过程中需要分工协作，合理安排时间和人力资源。

同时，施工人员还需要接受相关的安全培训和操作指导，以确保施工过程的安全性。

七、机具设备该工法所需的机具设备主要包括挖掘机、花岗岩钻孔机、输送设备、回填设备等。

这些设备具有一定的特点和使用方法，需要施工人员具备相应的技术知识和操作技能。

八、质量控制为了确保施工过程中的质量，需要采取多种措施进行质量控制。

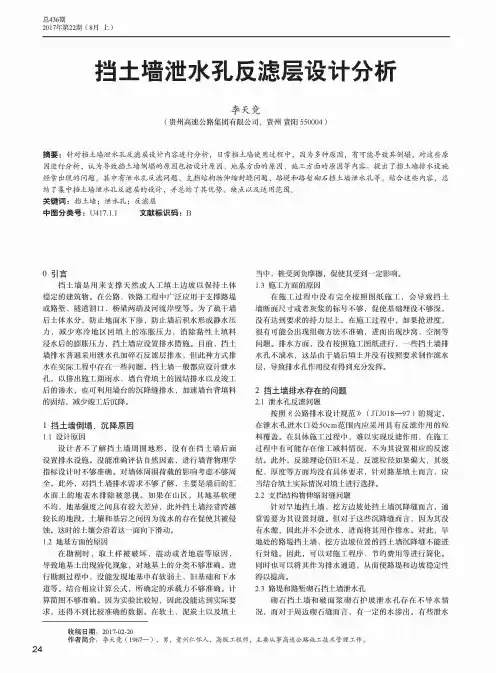

总436期2017年舍22期（8月上）挡土墙泄水孔反滤层设计分析李天竟(贵州高速公路集团有限公苛，贵州贵阳55〇004 )摘要：针对挡土墙泄水孔反滤层设计内容进行分析，E T常挡土墙使用过程中，周为多种原因，有可能导致其制塌，对这些原 因进行分析，认为导致挡土墙倒塌的原因包括设计原因》地基方面的原因_、施工方面的原因等内容.。

提出了挡土墙排水设施兹常出现的问题，其中有泄水礼反滤问趙.、支挡鲒构物伸缩封缝问题、路堤和路塹砌石挡土墙泄水礼等s结合这痤内.容，总 结.了集.中挡土墙泄水孔反滤房的设计，并总结了其优势、缺点以及适用范围P关键词：挡土墙；泄水孔；反滤层中图分类号：U417.1.1 文献标识码：B〇引言挡土墙是用来支撑天然或人工填土边坡以保持±体 稳定的建筑物。

在公路、铁路基程中广泛应用于支撑路埕 或路堑、隧道桐口s桥梁两端及河流岸塗等9为了疏午墙 后土体水分，防止地面水下渗，防止墙后积水形成静水压 力，减少寒冷地:K:回填名的冻胀p力，消除黏性土填料 浸水后的膨胀压力，挡土墙应设置排水措施。

目前，挡土 墙排水普遍采用泄水孔加碎石反滤层I I水，但此种方式排 水在实际工程中存在一些问题。

挡土墙一般都应设计泄水 孔，以排出施工期雨水、墙台背填土的固结排水以及竣n i 后的渗水，也可利用墙台的沉降缝排水，加速墙台背填料 的固结，减少竣工后沉降。

1挡土墙倒塌、沉降原因1.1设计原因设计者不了解_土墙周围地形，没有在#1土墙后面 设置排水设施。

没能准确评估自然因素，.进行墙背物理学 指标设计时不够准确。

对墙体周围荷载的影响考虑不够周 全。

此外，对挡土墙排水需求不够了解，主要是墙后的汇 水面卫的地表水排除被忽视。

如果在山区，其地基软硬 不均，地基強度之间具有较大差异，此外挡土墙经常跨越 较长的地段。

土壤和基岩之间因为流水的存在促使其被侵 蚀。

这时的i壤会沿着这一两向下滑动。

1.2地基方面的原因在勘测时，取土样被破坏，震动或者地震等原因，导致地基土出现液化现象，对地基土的分类不够准确。

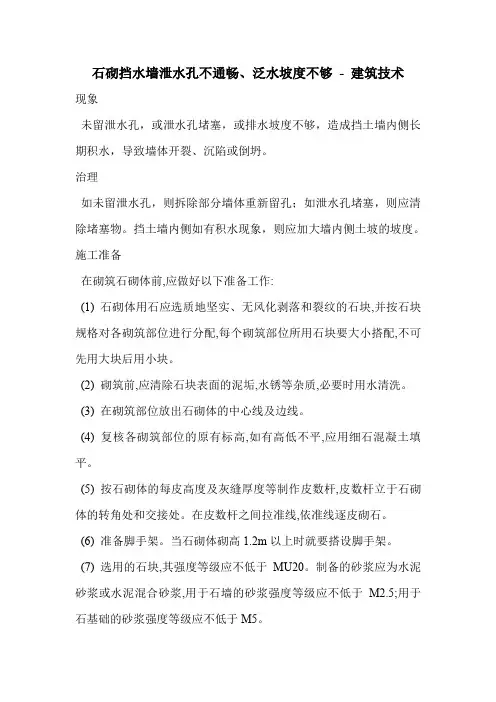

石砌挡水墙泄水孔不通畅、泛水坡度不够- 建筑技术现象未留泄水孔，或泄水孔堵塞，或排水坡度不够，造成挡土墙内侧长期积水，导致墙体开裂、沉陷或倒坍。

治理如未留泄水孔，则拆除部分墙体重新留孔；如泄水孔堵塞，则应清除堵塞物。

挡土墙内侧如有积水现象，则应加大墙内侧土坡的坡度。

施工准备在砌筑石砌体前,应做好以下准备工作:(1) 石砌体用石应选质地坚实、无风化剥落和裂纹的石块,并按石块规格对各砌筑部位进行分配,每个砌筑部位所用石块要大小搭配,不可先用大块后用小块。

(2) 砌筑前,应清除石块表面的泥垢,水锈等杂质,必要时用水清洗。

(3) 在砌筑部位放出石砌体的中心线及边线。

(4) 复核各砌筑部位的原有标高,如有高低不平,应用细石混凝土填平。

(5) 按石砌体的每皮高度及灰缝厚度等制作皮数杆,皮数杆立于石砌体的转角处和交接处。

在皮数杆之间拉准线,依准线逐皮砌石。

(6) 准备脚手架。

当石砌体砌高1.2m以上时就要搭设脚手架。

(7) 选用的石块,其强度等级应不低于MU20。

制备的砂浆应为水泥砂浆或水泥混合砂浆,用于石墙的砂浆强度等级应不低于M2.5;用于石基础的砂浆强度等级应不低于M5。

操作工艺(1) 砌毛石墙应双面拉准线,第一皮按墙边线砌筑,以上各皮按准线砌筑。

(2) 毛石墙的第一皮、每个楼层最上一皮、转角处、交接处及门窗洞口处应用校大的平毛石砌筑。

(3) 毛石墙应分皮卧砌,各皮石块间利用自然形状,经敲打修整使能与先砌石块基本吻合、搭砌紧密,上下错缝,内外搭砌,不得采用外面侧立石块,中间填心的砌筑方法,中间不得有铲口石(尖石倾斜向外的石块)、斧刃石(下尖上宽的三角形石块)和过桥石。

(4) 灰缝厚度宜为20～30mm,砂浆应饱满,不得有干接现象。

石块间较大空隙应先填砂浆后塞碎石块。

(5) 毛石墙必须设置拉结石,拉结石应均匀分布,相互错开,一般每墙面至少设置一块,且同皮内的中距不大于2m。

拉结石长度:墙厚等于或小于400mm,应与墙厚度相等;墙厚大于400mm,可用两块拉结石内外搭接,搭接长度不小于150mm,且其中一块长度不小于墙厚的2/3。

挡土墙泄水孔梅花形设置规范
挡土墙泄水孔是在砌筑挡土墙时在墙身上间隔一定距离留置的
小孔，挡土墙泄水孔设置要求有哪些？
墙身排水主要是为了迅速排除墙后积水，浆砌挡土墙应根据渗水量在墙身的适当高度处布置泄水孔。

泄水孔尺寸可视泄水量大小分别采用5cm×10cm、10cm×10cm、15cm×20cm的方孔，或直径为5—10cm的圆孔。

泄水孔间距一般为2-3M，上下交错设置。

最下排泄水孔的底部应高出墙趾前地面0.3m；当为路堑墙时，出水口应高出边沟水位0.3m；若为浸水挡土墙，则应高出常水位以上0.3m，以避免墙外水流倒灌。

为防止水分渗入地基，在最下一排泄水孔的底部应设置30cm厚的粘土隔水层。

同时，在泄水孔进口处应设置粗粒料反滤层，以避免堵塞孔道。

当墙背填土透水性不良或有冻胀可能时，应在墙后最低一排泄水孔到墙顶0.5m 之间设置厚度不小于0.3m的砂、卵石排水层或采用土工布。

石质边坡挡土墙泄水孔安装方法石质边坡挡土墙泄水孔安装方法1. 为什么需要安装泄水孔•石质边坡挡土墙的主要作用是保护边坡稳定，防止土壤侵蚀和滑坡等安全问题。

•边坡挡土墙在面临雨水冲刷时，如果没有有效的排水系统，很容易导致墙体渗水和压力积聚，进而影响墙体的稳定性。

2. 安装泄水孔的方法为了保证石质边坡挡土墙的排水效果，以下是几种常见的泄水孔安装方法：水平泄水孔•这是最常见的一种安装方式，通过在挡土墙的水平面上开设泄水孔，实现较好的排水效果。

•泄水孔的数量和位置应根据具体情况进行合理布置，以确保整个挡土墙的排水均匀性。

垂直泄水孔•除了水平方向的泄水孔外，还可以在挡土墙的垂直面上安装泄水孔，以增强排水能力。

•垂直泄水孔的数量和间距应根据挡土墙的高度和土壤特性进行合理确定，以确保排水效果和墙体稳定性的平衡。

不同形状的泄水孔•除了常见的圆形泄水孔外，还可以考虑使用其他形状的泄水孔，如方形、椭圆形等。

•不同形状的泄水孔可以根据实际需要进行选择，以提供更好的排水效果和整体美观。

其他附加设施•为了进一步优化排水效果，可以考虑在泄水孔周围安装过滤层或格栅，以防止杂物进入泄水孔堵塞排水道。

•同时，还可以根据实际情况考虑在泄水孔下方设置导水管道，将排水引导至指定位置。

3. 注意事项在进行石质边坡挡土墙泄水孔安装时，需要注意以下几个方面：泄水孔的尺寸和数量•泄水孔的尺寸和数量应根据边坡的高度、土壤的特性和排水要求进行合理确定。

•过多或过少的泄水孔都可能导致排水不畅或墙体稳定性受到影响。

泄水孔的位置•泄水孔的位置应根据边坡的形状和坡度进行合理布置，以确保排水均匀和墙体的稳定性。

•切忌在边坡上部或下部集中安装泄水孔，应选择合适的位置进行分布，以避免土壤的局部破坏和水流对墙体的冲刷。

泄水孔的维护•安装好泄水孔后，还需定期进行检查和维护，防止泄水孔堵塞影响排水效果。

•若发现泄水孔堵塞，可使用专用工具进行清理，确保泄水通畅。

结论通过正确安装泄水孔，可以有效提高石质边坡挡土墙的排水能力，保证边坡的稳定性和安全性。

挡土墙泄水孔处理办法一、泄水孔的作用泄水孔的主要作用是迅速排除墙后土体中的积水，降低墙后地下水位，减小墙背水压力，防止挡土墙因水压力过大而失稳。

同时，泄水孔还能改善墙后土体的排水条件，增加土体的抗剪强度，提高挡土墙的稳定性。

二、泄水孔的设置要求1、间距和位置泄水孔应沿挡土墙纵向均匀布置，间距一般为 2 3 米。

上下排泄水孔应交错设置，避免在同一水平面上形成通缝。

泄水孔应设置在墙身的高处，通常距离地面 03 05 米以上，以防止地面水倒灌。

2、孔径和形状泄水孔的孔径一般为 50 100 毫米，常用的形状有圆形、方形或矩形。

为了防止堵塞，泄水孔的进水口应设置反滤层。

3、坡度泄水孔应向外倾斜，坡度一般为 5% 10%，以保证排水畅通。

三、泄水孔的施工方法1、预留孔法在挡土墙施工时，预先在墙身中预留泄水孔的位置。

预留孔可以采用预埋 PVC 管或钢管的方式，管的两端应封堵严密，防止混凝土进入管内。

在混凝土浇筑完成后，拆除封堵物，清理预留孔内的杂物。

2、钻孔法对于已经建成的挡土墙，如果没有预留泄水孔，可以采用钻孔的方法进行增设。

钻孔应使用专用的钻孔设备，孔径和深度应符合设计要求。

钻孔完成后，应及时清理孔内的碎屑，并安装泄水管。

四、泄水孔的反滤层设置为了防止泄水孔被堵塞，在泄水孔的进水口处应设置反滤层。

反滤层通常由粗砂、碎石或卵石组成，分层铺设，每层厚度不宜小于 150 毫米。

反滤层的铺设范围应超出泄水孔周边 05 米以上。

五、泄水孔的出水口处理1、排水明沟泄水孔的出水口应接入排水明沟，将水引至指定的排水地点。

排水明沟应具有足够的排水能力，沟底坡度应不小于 03%。

2、散水坡如果条件允许，也可以在泄水孔的出水口处设置散水坡，将水均匀地分散排出。

散水坡的坡度一般为 3% 5%，表面应采用混凝土或砖石进行硬化处理。

六、泄水孔的日常维护1、定期检查应定期对泄水孔进行检查，查看是否有堵塞、损坏或漏水等情况。

检查的频率应根据挡土墙的使用情况和环境条件确定，一般每年不少于两次。

[探析]挡土墙泄水孔处理办法
一、挡土墙泄水孔概况
根据设计要求，本工程钢筋砼挡墙需设置泄水孔，泄水孔为Ф100PVC，滤水口外包三层土工布，外倾5,,间距2.5*2.5m，泄水孔一端进入滤水层，一端露出挡墙200mm左右。

二、泄水孔施工处理措施
由于泄水孔前后两端均露出钢筋砼挡墙约200mm，在施工中若直接一次预埋泄水管，既对模板造成破坏，施工也较为不便，故采取以下措施:
1、挡土墙钢筋砼挡板厚度300mm，选用Ф160PVC管，管长度300mm同挡板
60PVC管，封闭模板，浇注砼。

厚度，施工时在泄水孔位置处预埋Ф1
2、将外包三层土工布的Ф100PVC固定于Ф160PVC管内，保证5%倾斜度，两管之间灌注沥青玛蹄脂。

做法见下图:
泄水孔做法图示。

挡土墙泄水孔做法
挡土墙的排水处理是否得当，直接影响到挡土墙的安全及使用效果。

因此，挡土墙应设置排水设施，以疏干墙后坡料中的水分，防止地表水下渗造成墙后积水，从而使墙身免受额外的静水压力；消除粘性土填料因含水量增加产生的膨胀压力；减少季节性冰冻地区填料的冻胀压力。

挡土墙的排水设施通常内地面排水和墙身排水两部分组成。

地面排水可设置地面排水沟，引排地面水；夯实回填土顶面和地面松土，防止雨水和地面水下渗，必要时可加设铺砌；对路堑挡土墙墙趾前的边沟应予以铺砌加固，以防止边沟水渗入基础。

墙身排水主要是为了迅速排除墙后积水。

浆砌挡土墙应根据渗水量在墙身的适当高度处布置泄水孔。

泄水孔尺寸可视泄水量大小分别采用5cm×10cm、10cm×10cm、15cm ×20cm的方孔，或直径5~10cm的圆孔。

泄水孔间距一般为2~3M，上下交错设置。

最下排泄水孔的底部应高出墙趾前地面0.3m；当为路堑墙时，出水口应高出边沟水位0.3m：若为浸水挡土墙．则应高出常水位以上0.3m，以避免墙外水流倒灌。

为防止水分渗入地基，在最下一排泄水孔的底部应设置30cm厚的粘土隔水层。

在泄水孔进口处应设置粗粒料反滤层，以避免堵塞孔道。

当墙背填土透水性不良或有冻胀可能时，应在墙后最低一排泄水孔到墙顶0.5m之间设置厚度不小于0.3m的砂、卵石排水层或采用土工布。

围墙泄水孔处理方法嘿，咱今儿就来说说这围墙泄水孔的处理方法。

你想想啊，这围墙就好像是咱们家的守护者，可要是泄水孔没处理好，那可就麻烦啦！泄水孔就像是围墙的小嘴巴，得让它能好好地“说话”呀！首先呢，咱得把泄水孔周围清理干净，可别小看这一步，就跟咱每天洗脸一样重要呢！把那些脏东西、杂物啥的都弄走，给泄水孔一个干干净净的“家”。

然后呢，检查一下泄水孔有没有堵塞。

这就好比咱的鼻子要是堵住了，那多难受呀！要是发现有堵塞的情况，就得想办法疏通。

可以用小铁丝啊、小棍子啥的，轻轻地捅一捅，把那些捣乱的东西都赶跑。

接着呀，咱得给泄水孔做点保护措施。

就好像咱给自己心爱的东西套个保护套一样。

可以用一些过滤网之类的东西，把那些可能会堵住泄水孔的小颗粒啊啥的给拦住，让水能够顺畅地流出去，而不会被这些小东西给捣乱。

还有哦，要定期去看看这些泄水孔。

你说要是咱长时间不管它，万一它出了啥问题，那不就糟糕啦！就像咱得定期去看看牙齿一样，给它做做检查，有问题及时解决。

你说这泄水孔要是没处理好，那围墙不就成了个摆设啦？雨水积在那里，时间长了，围墙会不会被泡坏呀？那多可惜呀！咱可不能让这种事情发生。

处理泄水孔虽然看起来是个小事情，但可别小瞧了它的重要性。

就好像一颗小螺丝钉，别看它小，少了它机器可能就运转不起来呢！咱得认真对待，把每一个步骤都做好，让围墙能够好好地发挥它的作用。

你想想，要是下大雨的时候，雨水能通过泄水孔顺利地流出去，那围墙是不是就会更坚固，更让人安心呀？咱也不用担心雨水会对围墙造成什么损害。

所以啊，大家可千万别马虎对待围墙泄水孔的处理哦！这可关系到咱们的生活安全和舒适呢！认真去做，让我们的围墙一直好好地守护着我们的家！。

挡土墙排水孔堵塞的防治措施今天咱们来唠唠挡土墙排水孔堵塞这事儿。

你就想啊，挡土墙就像一个坚守岗位的卫士，站在那儿保护着我们的土地啥的。

那排水孔呢，就像是卫士身上的小气孔，得让它顺畅呼吸才行。

要是排水孔堵塞了，这就好比卫士被捂住了嘴巴和鼻子。

水排不出去啊，就像人憋了一肚子气没处撒。

水在里面越积越多，那墙就危险喽，就像一个人吃撑了肚子，随时可能爆掉一样夸张。

那怎么防治呢？首先呢，在最开始建造挡土墙的时候，我们就得像给小宝贝穿衣服一样精心设计排水孔。

不能把排水孔弄得太小气了，得让它宽敞点，就像给卫士的气孔做个大嘴巴，这样水流就不容易被卡住啦。

而且啊，在排水孔周围得设置个保护罩之类的，这保护罩就像卫士的小盾牌。

它能挡住那些泥沙啊、杂物啊，不让它们轻易靠近排水孔。

这就好比在门口安排个小保安，只让好人（水）进出，坏人（泥沙杂物）都挡在外面。

日常的维护也很重要哦。

要时不时去检查一下排水孔，就像定期给卫士做个体检。

要是发现有东西在洞口探头探脑，那可得赶紧把它弄走。

不能让这些杂物像小无赖一样赖在排水孔那里不走。

我们还可以在排水孔里面做点小文章。

比如铺点过滤的材料，这就像给排水孔装上一个过滤网，就像咱们家里的纱窗一样，只让风（水）进来，把苍蝇蚊子（泥沙杂物）都挡在外面。

还有啊，要是周围有很多树啊草啊，可不能让它们的叶子啥的都往排水孔里跑。

这就好比不能让调皮的小孩子往卫士的气孔里塞东西一样。

得把周围的环境打理好，让排水孔处在一个清爽的环境里。

要是在雨季来临之前，那就更得小心啦。

就像大战之前要检查武器一样，把排水孔好好检查一遍，该清理的清理，该加固保护的加固保护。

可不能让雨水一来，就把排水孔给弄瘫痪了，那可就像洪水猛兽一来，卫士却没了抵抗能力，多糟糕呀。

另外呢，对于一些容易被泥沙侵蚀的地方，我们可以想办法把泥沙固定住，就像给泥沙穿上一件紧身衣，不让它们到处乱跑，然后去堵塞排水孔。

总之呢，挡土墙排水孔堵塞可不能小瞧，我们得像照顾自己心爱的小宠物一样照顾好它，让它一直顺畅地排水，这样挡土墙才能好好地履行它的使命，守护我们的一方天地呢。

挡土墙泄水孔设计要求
咱来说说挡土墙泄水孔的设计要求哈。

首先呢，这泄水孔得有合适的间距。

不能太密了，不然墙体会变得像个筛子似的，不结实；也不能太疏了，太疏的话水排不出去，那墙后面的水越积越多，就像气球注水一样，最后可能就把墙给鼓坏了。

一般来说，每隔个两三米来一个泄水孔就比较靠谱。

再就是泄水孔的大小得合适。

太小了，水就跟挤牙膏似的，半天出不来，那就失去排水的意义了。

但也不能太大，太大了墙的结构就被破坏得比较厉害，就像衣服上破了个大口子，墙就容易出问题。

通常直径个5到10厘米就差不多。

然后呢，泄水孔的坡度也很重要。

它得有点向下倾斜的角度，就像滑梯一样，这样水才能顺利地流出去。

要是平着或者往上翘，那水就只能在孔里积着，等着发霉长蘑菇了。

这个坡度一般1% 5%就挺好的。

还有哦，为了防止孔被堵住，得在泄水孔周围做点防护措施。

比如说裹个滤网之类的东西，就像给孔戴个口罩，既能让水出去，又能把泥沙啥的挡在外面，这样就不会因为孔被堵了而影响排水啦。

最后呢，泄水孔的位置也得讲究。

一般要在墙的下部，因为水都是往低处流的嘛，这样才能把墙后面最容易积水的地方的水排出去。

要是在墙的上部弄个泄水孔，那下部的水就只能干着急了。
