挡土墙专项安全施工方案挡土墙是一种常见的土木工程结构,用于防止土体滑坡、土方崩塌等自然灾害。
在进行挡土墙施工时,必须严格遵守相关安全规范和要求,以确保工程质量和人员安全。
本文将详细介绍挡土墙专项安全施工方案。
一、施工前准备工作1.项目管理:成立施工组织机构,明确各责任人职责,制定施工计划和进度安排,确保施工顺利进行。
2.技术准备:根据工程设计、施工方法等要求,准备所需的施工设备、材料和人员。
3.安全教育:组织安全教育培训,确保施工人员熟悉施工安全规范和操作方法,提高安全意识。
4.施工现场布置:按照设计要求,对施工现场进行布置,划定施工区域,设置警示标志和安全警戒线。
二、挡土墙施工安全措施1.土方开挖安全:挡土墙施工开始前,必须对土方进行开挖,确保挡土墙基底整平。
在土方开挖过程中,应采取适当的支护措施,防止发生土方崩塌事故。
施工人员必须穿戴好安全帽、安全鞋等必要的个人防护装备。
2.挡土墙基底处理:在挡土墙基底开挖完毕后,应进行基底处理,包括填充砂石垫层、加固和夯实基底等工作。
为确保施工过程中的安全,必须使用专业设备开展基底处理工作。
3.挡土墙材料运输和堆放:挡土墙的材料包括土方、砖块或混凝土等。
在施工过程中,必须确保材料供应和运输的安全。
施工现场应设置合理的材料堆放区域,确保材料稳定堆放,避免发生倒塌事故。
4.挡土墙结构施工:挡土墙结构施工包括土方填筑、墙体砌筑或浇筑等工程。
在施工过程中,必须根据设计要求进行操作,确保施工质量和结构的稳定性。
施工现场应设置防护栏杆和安全网等防护设施,尽量减少高空作业和人员违规行为。
5.挡土墙排水系统施工:为保证挡土墙的排水效果,必须安装排水设施。
施工过程中,应按照设计要求进行排水系统的安装和连接。
施工现场应设置排水沟和排水井等设施,排除施工过程中的积水问题。
6.挡土墙稳定性监测:在挡土墙施工过程中,应进行稳定性监测,及时发现和处理施工中的问题,确保挡土墙的稳定性。
挡土墙施工方案一一、设计依据:1、本工程为马仗房物流基地二期工程悬臂式挡土墙2、建筑规模、项目及要求:挡土墙高1.8m,长1700m,宽度如图。
3、设计标高:标高基点选在站台侧的轨顶面为±0.000m。
4、自然条件:建筑物抗震设防烈度:6度土壤最大冻结深度:1.05m基本风压:0.6kn/㎡基本雪压:0.4kn/㎡5、本图适用建筑场地不浸水的挡土墙。
6、本工程设计和施工遵循如下规范:《建筑地基基础设计规范GB50007-2002》《混凝土结构设计规范GB50010-2010》《建筑抗震设计规范GB50011-2010》《铁路路基支挡结构设计规范TB10025-2006》《铁路路基设计规范TBJ1001-2005》《铁路工程设计技术手册-路基》铁道部第一勘测设计院,1995.3《铁路工程抗震设计规范GBJ111-87》《钢筋混凝土装配式挡土墙》(悬臂式、扶臂式)04S013《新型支挡结构设计与工程实例》李海光等编著,人民交通出版社,2003.107、本工程图面尺寸除标高以米为单位外,其余均以毫米为单位。
二、施工要求1.为排出墙后积水,需设置泄水孔。
孔眼尺寸一般为100*150方孔,孔眼间距2~3m,上下左右交错设置,最下一排泄水孔的出水口应高出地面≥200.2.为防止泄水孔堵塞,在泄水孔进口处设置反滤层,反滤层必须用透水性材料(如卵石、砂砾石等),为防止积水渗入基础,需在最低排泄水孔下部,夯填至少300厚的粘土隔水层。
3.结合地质情况及墙高墙身断面的变化情况,需设置沉降缝,沉降伸缩10~20m设置一道,缝宽20~30,缝中填塞沥青麻筋,沥青板或其他有弹性的防水材料,沿内外顶三方填塞深度不小于150.4.应置于老土上,本设计地基承载力按120kpa考虑基坑开挖后验槽,或未经处理的回填土上。
一般埋深不小于1.0m。
对冻胀类土应在不应放在软土、松土冻结线下不小于0.25m。
5.挡土墙为滑动稳定控制时,一般基低设计成逆坡。

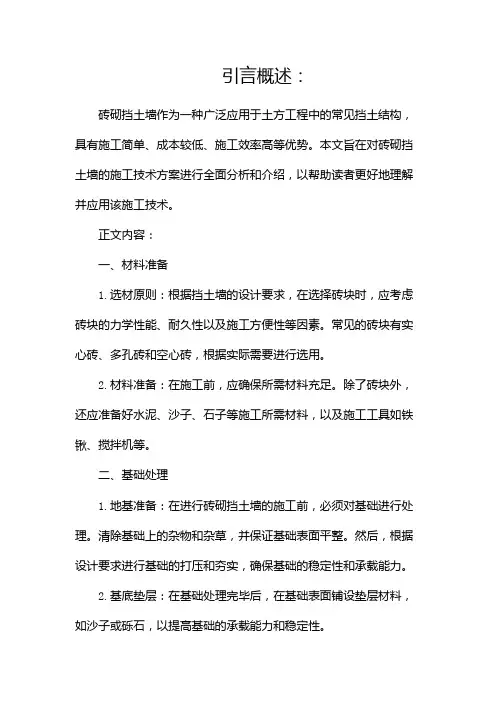

引言概述:砖砌挡土墙作为一种广泛应用于土方工程中的常见挡土结构,具有施工简单、成本较低、施工效率高等优势。
本文旨在对砖砌挡土墙的施工技术方案进行全面分析和介绍,以帮助读者更好地理解并应用该施工技术。
正文内容:一、材料准备1.选材原则:根据挡土墙的设计要求,在选择砖块时,应考虑砖块的力学性能、耐久性以及施工方便性等因素。
常见的砖块有实心砖、多孔砖和空心砖,根据实际需要进行选用。
2.材料准备:在施工前,应确保所需材料充足。
除了砖块外,还应准备好水泥、沙子、石子等施工所需材料,以及施工工具如铁锹、搅拌机等。
二、基础处理1.地基准备:在进行砖砌挡土墙的施工前,必须对基础进行处理。
清除基础上的杂物和杂草,并保证基础表面平整。
然后,根据设计要求进行基础的打压和夯实,确保基础的稳定性和承载能力。
2.基底垫层:在基础处理完毕后,在基础表面铺设垫层材料,如沙子或砾石,以提高基础的承载能力和稳定性。
三、砖墙施工技术1.墙体砌筑:根据设计要求,在基础上进行砖墙的砌筑。
在进行砌筑前,应先将砖块进行浸湿处理,以提高砌筑的粘结强度。
然后,根据设计要求和施工规范进行墙体砌筑,采用黄金分割法进行墙体分块、墙缝工艺等步骤。
2.墙体加固:为了提高砖砌挡土墙的稳定性和抗倾覆能力,需要采取一定的加固措施。
常见的加固措施包括设置墙体钢筋加筋、夯实墙体、设置排水管道等,以提高墙体的整体稳定性。
四、防水处理1.基础防水:在砖砌挡土墙的施工中,为了防止基础与土壤发生渗漏现象,需要进行基础防水处理。
常用的基础防水材料有沥青、聚氨酯防水涂料等,根据实际需要进行选择和施工。
2.墙体防水:为了防止土壤的水分渗透到墙体内部,导致墙体发生渗漏或破坏,需要对砖砌挡土墙进行墙体防水处理。
常见的墙体防水材料有防水涂料、防水卷材等,根据实际需要进行选择和施工。
五、总结通过本文对砖砌挡土墙的施工技术方案进行介绍和分析,可以看出,砖砌挡土墙的施工过程需要充分考虑材料选用、基础处理、砖墙施工技术、防水处理等方面的要求。
一、工程概况本工程位于XX地区,挡土墙设计为毛石混凝土挡土墙,主要用于防护边坡、稳定土体、改善地形等。
挡土墙结构包括基础、墙体、泄水孔、伸缩缝等部分。
二、施工准备1. 材料准备:水泥、砂、碎石、毛石、钢筋、模板等。
2. 机械设备:挖掘机、装载机、推土机、混凝土搅拌机、振捣器、切割机等。
3. 人员组织:项目经理、施工员、技术员、质检员、施工工人等。
三、施工工艺1. 基础施工(1)开挖基槽:根据设计图纸要求,采用挖掘机进行开挖,确保基槽深度和宽度符合设计要求。
(2)基底处理:对软弱地基进行处理,清除松软土层,换填好土或碎石(砾石)。
(3)基础浇筑:采用毛石混凝土浇筑,混凝土强度等级不低于C20。
2. 墙体砌筑(1)墙体砌筑:采用毛石混凝土砌筑,砌体厚度根据设计要求确定。
(2)墙体分段设置伸缩缝:按设计要求设置伸缩缝,间距为10-20m,缝宽2cm。
(3)墙体砌筑要求:墙面平整,垂直度符合要求。
3. 泄水孔设置(1)泄水孔设置:在墙体顶部、中部设置泄水孔,间距为5m。
(2)泄水孔材料:采用PVC管或钢筋,确保泄水孔通畅。
4. 伸缩缝设置(1)伸缩缝设置:在墙体分段处设置伸缩缝,缝宽2cm。
(2)伸缩缝材料:采用橡胶条或泡沫板等弹性材料。
5. 回填及压实(1)回填材料:采用砂石混合料,确保回填密实。
(2)回填压实:分层回填,每层厚度不大于20cm,采用振动压实。
四、质量控制1. 材料检验:水泥、砂、碎石、毛石等材料必须符合设计要求,并有出厂合格证和现场抽检试验报告。
2. 施工过程检验:对基础、墙体、泄水孔、伸缩缝等部分进行过程检验,确保质量符合设计要求。
3. 验收检验:挡土墙完成后,进行验收检验,确保工程质量合格。
五、安全措施1. 施工人员必须穿戴安全帽、安全带等防护用品。
2. 施工现场设置警示标志,确保施工安全。
3. 施工过程中,严格遵守操作规程,防止安全事故发生。
六、进度安排1. 施工前进行技术交底,明确施工要求。

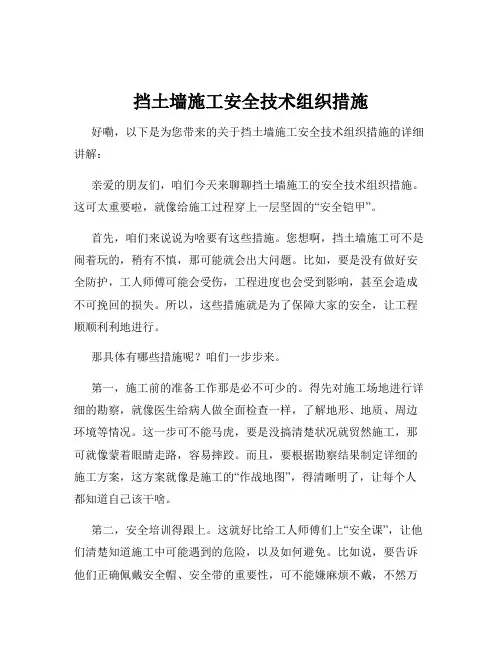

挡土墙施工安全技术组织措施好嘞,以下是为您带来的关于挡土墙施工安全技术组织措施的详细讲解:亲爱的朋友们,咱们今天来聊聊挡土墙施工的安全技术组织措施。
这可太重要啦,就像给施工过程穿上一层坚固的“安全铠甲”。
首先,咱们来说说为啥要有这些措施。
您想啊,挡土墙施工可不是闹着玩的,稍有不慎,那可能就会出大问题。
比如,要是没有做好安全防护,工人师傅可能会受伤,工程进度也会受到影响,甚至会造成不可挽回的损失。
所以,这些措施就是为了保障大家的安全,让工程顺顺利利地进行。
那具体有哪些措施呢?咱们一步步来。
第一,施工前的准备工作那是必不可少的。
得先对施工场地进行详细的勘察,就像医生给病人做全面检查一样,了解地形、地质、周边环境等情况。
这一步可不能马虎,要是没搞清楚状况就贸然施工,那可就像蒙着眼睛走路,容易摔跤。
而且,要根据勘察结果制定详细的施工方案,这方案就像是施工的“作战地图”,得清晰明了,让每个人都知道自己该干啥。
第二,安全培训得跟上。
这就好比给工人师傅们上“安全课”,让他们清楚知道施工中可能遇到的危险,以及如何避免。
比如说,要告诉他们正确佩戴安全帽、安全带的重要性,可不能嫌麻烦不戴,不然万一有个砖头啥的掉下来,那脑袋可就遭殃啦。
还要培训他们如何正确操作施工设备,不能瞎摆弄,不然设备发起脾气来可不好对付。
第三,施工现场的防护措施要做好。
要设置警示标志,就像一个个“小哨兵”,提醒大家注意安全。
在危险区域周围要围上围栏,这围栏就像是“保护墙”,不让人随便靠近。
还有,要搭建牢固的脚手架和工作平台,让工人师傅们有个安全稳当的工作地方,不至于一脚踩空。
第四,材料和设备的管理也不能马虎。
材料要堆放整齐,不能乱堆乱放,不然一不小心绊倒人,那可就不好了。
设备要定期检查和维护,就像给汽车做保养一样,确保它们在施工中能正常工作,不会突然出故障。
第五,在施工过程中,要严格按照施工方案和操作规程进行。
不能想怎么干就怎么干,要有规矩有纪律。

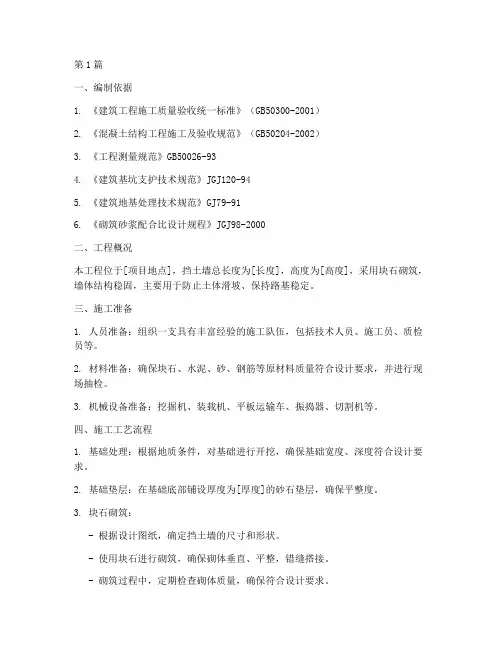

第1篇一、编制依据1. 《建筑工程施工质量验收统一标准》(GB50300-2001)2. 《混凝土结构工程施工及验收规范》(GB50204-2002)3. 《工程测量规范》GB50026-934. 《建筑基坑支护技术规范》JGJ120-945. 《建筑地基处理技术规范》GJ79-916. 《砌筑砂浆配合比设计规程》JGJ98-2000二、工程概况本工程位于[项目地点],挡土墙总长度为[长度],高度为[高度],采用块石砌筑,墙体结构稳固,主要用于防止土体滑坡、保持路基稳定。
三、施工准备1. 人员准备:组织一支具有丰富经验的施工队伍,包括技术人员、施工员、质检员等。
2. 材料准备:确保块石、水泥、砂、钢筋等原材料质量符合设计要求,并进行现场抽检。
3. 机械设备准备:挖掘机、装载机、平板运输车、振捣器、切割机等。
四、施工工艺流程1. 基础处理:根据地质条件,对基础进行开挖,确保基础宽度、深度符合设计要求。
2. 基础垫层:在基础底部铺设厚度为[厚度]的砂石垫层,确保平整度。
3. 块石砌筑:- 根据设计图纸,确定挡土墙的尺寸和形状。
- 使用块石进行砌筑,确保砌体垂直、平整,错缝搭接。
- 砌筑过程中,定期检查砌体质量,确保符合设计要求。
4. 砂浆勾缝:使用水泥砂浆对砌体进行勾缝,确保勾缝均匀、饱满。
5. 墙背回填:在挡土墙背侧回填土体,确保压实度达到设计要求。
五、施工要点1. 基础处理:基础开挖要严格按照设计图纸进行,确保基础尺寸和深度符合要求。
2. 块石砌筑:- 选择质地坚硬、无裂纹、无风化的块石进行砌筑。
- 砌筑过程中,注意块石之间的错缝搭接,确保砌体稳定性。
- 定期检查砌体垂直度、平整度,发现问题及时调整。
3. 砂浆勾缝:勾缝砂浆强度应符合设计要求,确保勾缝均匀、饱满。
4. 墙背回填:回填土体要分层压实,确保压实度达到设计要求。
六、质量控制1. 原材料质量控制:对块石、水泥、砂、钢筋等原材料进行现场抽检,确保符合设计要求。

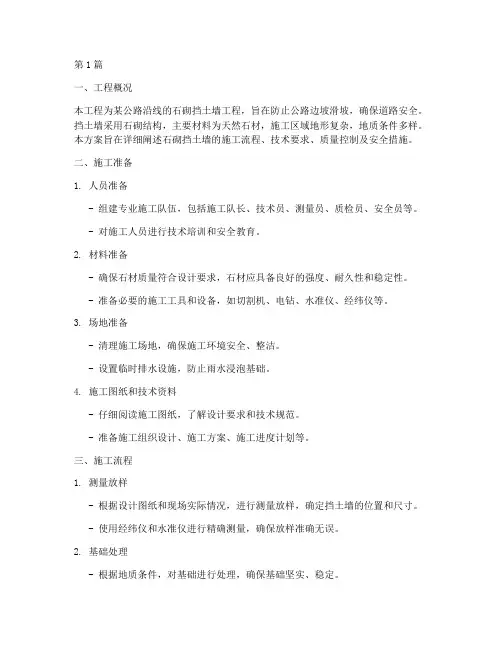

第1篇一、工程概况本工程为某公路沿线的石砌挡土墙工程,旨在防止公路边坡滑坡,确保道路安全。
挡土墙采用石砌结构,主要材料为天然石材,施工区域地形复杂,地质条件多样。
本方案旨在详细阐述石砌挡土墙的施工流程、技术要求、质量控制及安全措施。
二、施工准备1. 人员准备- 组建专业施工队伍,包括施工队长、技术员、测量员、质检员、安全员等。
- 对施工人员进行技术培训和安全教育。
2. 材料准备- 确保石材质量符合设计要求,石材应具备良好的强度、耐久性和稳定性。
- 准备必要的施工工具和设备,如切割机、电钻、水准仪、经纬仪等。
3. 场地准备- 清理施工场地,确保施工环境安全、整洁。
- 设置临时排水设施,防止雨水浸泡基础。
4. 施工图纸和技术资料- 仔细阅读施工图纸,了解设计要求和技术规范。
- 准备施工组织设计、施工方案、施工进度计划等。
三、施工流程1. 测量放样- 根据设计图纸和现场实际情况,进行测量放样,确定挡土墙的位置和尺寸。
- 使用经纬仪和水准仪进行精确测量,确保放样准确无误。
2. 基础处理- 根据地质条件,对基础进行处理,确保基础坚实、稳定。
- 对软弱地基进行加固处理,如换填、压实等。
3. 石材加工- 根据设计要求,对石材进行切割、打磨,确保石材尺寸和形状符合要求。
- 石材表面应平整,无裂纹、缺口等缺陷。
4. 挡土墙施工- 按照设计图纸和施工顺序,进行挡土墙的分层砌筑。
- 每层砌筑前,应检查基础和上层砌体,确保稳固。
- 砌筑过程中,注意石材的错缝和搭接,确保挡土墙的整体性。
5. 排水设施施工- 在挡土墙底部设置排水沟,防止积水浸泡基础。
- 排水沟应与挡土墙基础紧密结合,确保排水畅通。
6. 质量控制- 施工过程中,严格执行质量控制标准,确保施工质量。
- 定期进行质量检查,发现问题及时整改。
四、技术要求1. 石材要求- 石材应选择质地坚硬、耐风化、耐腐蚀的天然石材。
- 石材表面应平整,无裂纹、缺口等缺陷。
2. 砌筑要求- 砌筑前,应对基础进行处理,确保基础坚实、稳定。
混凝土挡土墙施工方法(六篇)本文章给大家提供了六篇混凝土挡土墙施工方法进行参考,大家可根据自身项目情况选取。
第一篇本项目挡土墙采用混凝土浇筑而成,具体的施工方法如下所示:一、工艺流程测量放线→垫层施工→基础钢筋制作与安装→支立基础模板→浇筑基础混凝土→墙体钢筋及预埋件制作与安装→支立墙体模板→浇筑墙体混凝土→养生及拆模。
二、操作工艺1、测量放线根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线,做好平面、高程控制点。
2、垫层施工(1)垫层混凝土强度应符合设计要求,振捣密实、抹压平整。
(2)垫层底面不在同一高程时,施工应按先深后浅的顺序进行。
(3)垫层施工完成后,应复核设计高程并按设计图纸和挡土墙中线桩弹出墙体轴线、基础尺寸线和钢筋控制线。
3、基础钢筋制作与安装(1)应按有关规定进行钢筋复验、见证取样检验,合格后方可使用。
(2)钢筋应按品种规格、批号、分类存放,不得混存。
有严重锈蚀、麻坑、劈裂、夹砂、夹层、油污等钢筋不得使用。
(3)钢筋绑扎前应将垫层清理干净,并用粉笔在垫层上划好主筋、分布筋间距。
按划好的间距,先摆放受力主筋、后放分布筋。
预埋件、预留孔等应及时配合安装。
(4)绑扎钢筋时一般用顺扣或八字扣,除外围两根筋的相交点应全部绑扎外,其余各点可交错绑扎。
(5)在钢筋与模板之间垫好垫块,间距不大于1.5m,保护层厚度应符合设计要求。
(6)垫块一般采用水泥砂浆制成,垫块厚度应与保护层厚度相同,垫块内预埋火烧丝,或用塑料卡来保证保护层厚度。
(7)钢筋连接方法宜采用焊接或机械连接。
(8)在绑扎双层钢筋网片时,应设置足够强度的撑脚,以保证钢筋网片的定位准确。
稳定牢固,在浇筑混凝土时不得松动变形。
(9)钢筋焊接成型时,焊前不得有水锈、油渍;焊缝处不得咬肉、裂纹、夹渣,焊药皮应清除干净。
4、支立基础模板(1)模板应具有足够的强度、刚度和稳定性,能承受灌筑混凝土的冲击力、混凝土的侧压力。
(2)模板应保证挡土墙设计形状、尺寸及位置准确,并便于拆卸,模板接缝应严密,不得漏浆、错台。

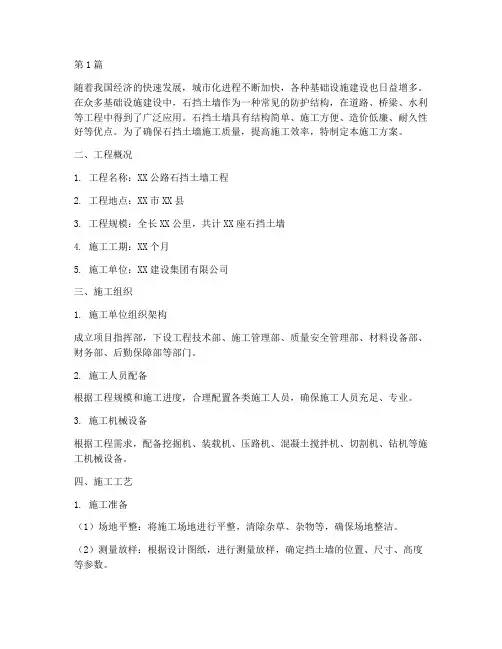

第1篇随着我国经济的快速发展,城市化进程不断加快,各种基础设施建设也日益增多。
在众多基础设施建设中,石挡土墙作为一种常见的防护结构,在道路、桥梁、水利等工程中得到了广泛应用。
石挡土墙具有结构简单、施工方便、造价低廉、耐久性好等优点。
为了确保石挡土墙施工质量,提高施工效率,特制定本施工方案。
二、工程概况1. 工程名称:XX公路石挡土墙工程2. 工程地点:XX市XX县3. 工程规模:全长XX公里,共计XX座石挡土墙4. 施工工期:XX个月5. 施工单位:XX建设集团有限公司三、施工组织1. 施工单位组织架构成立项目指挥部,下设工程技术部、施工管理部、质量安全管理部、材料设备部、财务部、后勤保障部等部门。
2. 施工人员配备根据工程规模和施工进度,合理配置各类施工人员,确保施工人员充足、专业。
3. 施工机械设备根据工程需求,配备挖掘机、装载机、压路机、混凝土搅拌机、切割机、钻机等施工机械设备。
四、施工工艺1. 施工准备(1)场地平整:将施工场地进行平整,清除杂草、杂物等,确保场地整洁。
(2)测量放样:根据设计图纸,进行测量放样,确定挡土墙的位置、尺寸、高度等参数。
(3)材料准备:提前准备好石材、水泥、砂子、钢筋等原材料,确保施工所需材料充足。
2. 基础施工(1)基坑开挖:根据设计图纸,开挖基坑,确保基坑深度、宽度符合要求。
(2)基础处理:对基坑底部进行平整、夯实,确保基础稳定性。
(3)基础垫层:在基础底部铺设砂垫层,厚度为10cm,进行压实。
3. 挡土墙施工(1)石材加工:对石材进行切割、打磨,确保石材表面平整、尺寸准确。
(2)墙身砌筑:按照设计要求,进行墙身砌筑,注意砌筑顺序和缝隙处理。
(3)拉筋设置:在墙身砌筑过程中,设置拉筋,确保挡土墙的稳定性。
(4)排水设施:在挡土墙底部设置排水设施,防止积水。
4. 防护层施工(1)铺设防水层:在挡土墙内侧铺设防水层,防止地下水渗透。
(2)铺设防护层:在防水层上铺设防护层,提高挡土墙的耐久性。

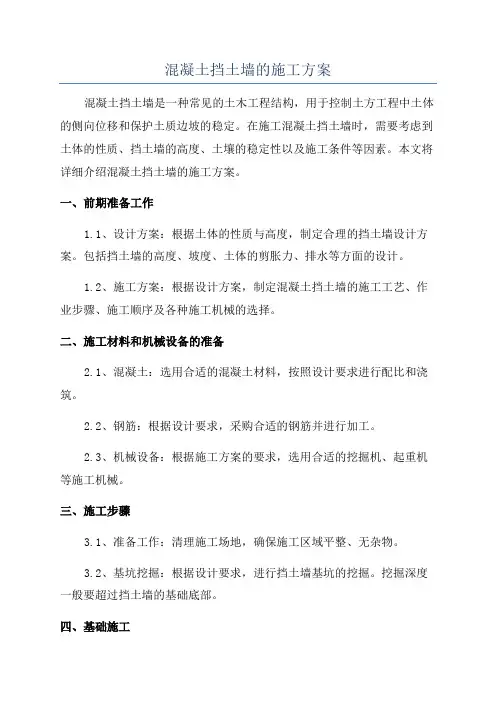

混凝土挡土墙的施工方案混凝土挡土墙是一种常见的土木工程结构,用于控制土方工程中土体的侧向位移和保护土质边坡的稳定。
在施工混凝土挡土墙时,需要考虑到土体的性质、挡土墙的高度、土壤的稳定性以及施工条件等因素。
本文将详细介绍混凝土挡土墙的施工方案。
一、前期准备工作1.1、设计方案:根据土体的性质与高度,制定合理的挡土墙设计方案。
包括挡土墙的高度、坡度、土体的剪胀力、排水等方面的设计。
1.2、施工方案:根据设计方案,制定混凝土挡土墙的施工工艺、作业步骤、施工顺序及各种施工机械的选择。
二、施工材料和机械设备的准备2.1、混凝土:选用合适的混凝土材料,按照设计要求进行配比和浇筑。
2.2、钢筋:根据设计要求,采购合适的钢筋并进行加工。
2.3、机械设备:根据施工方案的要求,选用合适的挖掘机、起重机等施工机械。
三、施工步骤3.1、准备工作:清理施工场地,确保施工区域平整、无杂物。
3.2、基坑挖掘:根据设计要求,进行挡土墙基坑的挖掘。
挖掘深度一般要超过挡土墙的基础底部。
四、基础施工4.1、基础处理:对基坑底部进行修整,保证基础底面平整牢固。
4.2、基础浇筑:在基础底部铺设一层压实的砂石垫层,再在其上进行混凝土基础的浇筑。
五、挡土墙主体施工5.1、模板安装:根据设计要求,搭设混凝土挡土墙的模板。
模板的材料和结构要符合相应的规范要求。
5.2、钢筋安装:按照设计要求进行钢筋的安装和固定。
钢筋的间距、直径和截面面积要符合设计要求。
5.3、混凝土浇筑:根据模板的大小和挡土墙的高度,采用泵送或手动浇筑方式,将混凝土倒入挡土墙模板内,保证浇筑质量和均匀度。
5.4、振捣作业:混凝土浇筑完毕后,用振捣器对混凝土进行振动,确保混凝土的密实性和牢固性。
5.5、表面处理:混凝土挡土墙表面要进行平整、光滑处理。
六、挡土墙后期处理6.1、拆除模板:混凝土达到一定强度后,可以拆除模板。
拆模前要进行充分的检查,确保混凝土强度满足要求。
6.2、防水及防渗处理:对挡土墙的背面进行防水和防渗处理,以防止背面水土流失和土体渗透。

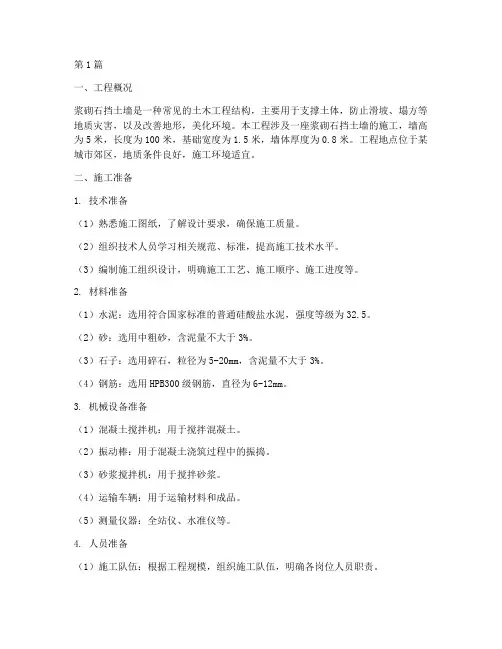

第1篇一、工程概况浆砌石挡土墙是一种常见的土木工程结构,主要用于支撑土体,防止滑坡、塌方等地质灾害,以及改善地形,美化环境。
本工程涉及一座浆砌石挡土墙的施工,墙高为5米,长度为100米,基础宽度为1.5米,墙体厚度为0.8米。
工程地点位于某城市郊区,地质条件良好,施工环境适宜。
二、施工准备1. 技术准备(1)熟悉施工图纸,了解设计要求,确保施工质量。
(2)组织技术人员学习相关规范、标准,提高施工技术水平。
(3)编制施工组织设计,明确施工工艺、施工顺序、施工进度等。
2. 材料准备(1)水泥:选用符合国家标准的普通硅酸盐水泥,强度等级为32.5。
(2)砂:选用中粗砂,含泥量不大于3%。
(3)石子:选用碎石,粒径为5-20mm,含泥量不大于3%。
(4)钢筋:选用HPB300级钢筋,直径为6-12mm。
3. 机械设备准备(1)混凝土搅拌机:用于搅拌混凝土。
(2)振动棒:用于混凝土浇筑过程中的振捣。
(3)砂浆搅拌机:用于搅拌砂浆。
(4)运输车辆:用于运输材料和成品。
(5)测量仪器:全站仪、水准仪等。
4. 人员准备(1)施工队伍:根据工程规模,组织施工队伍,明确各岗位人员职责。
(2)培训:对施工人员进行技术培训,提高施工技能。
(3)安全培训:对施工人员进行安全教育培训,确保施工安全。
三、施工工艺1. 施工顺序(1)基础施工:开挖基坑,检查地基承载力,铺设垫层,浇筑基础。
(2)墙身施工:绑扎钢筋,砌筑墙体,浇筑混凝土。
(3)防水层施工:铺设防水层,保护墙体。
(4)伸缩缝施工:设置伸缩缝,防止墙体变形。
(5)排水设施施工:设置排水设施,排除墙体积水。
2. 施工方法(1)基础施工1)开挖基坑:根据设计图纸,开挖基坑,检查地基承载力,确保地基稳定。
2)铺设垫层:在基底上铺设厚度为0.1m的砂垫层,平整后浇筑C15混凝土垫层。
3)浇筑基础:根据设计图纸,浇筑C15混凝土基础,确保基础厚度和宽度符合要求。
(2)墙身施工1)绑扎钢筋:按照设计图纸,绑扎墙体钢筋,确保钢筋间距、锚固长度等符合规范要求。
挡土墙施工方案挡土墙施工方案为了确定工作或事情顺利开展,常常要根据具体情况预先制定方案,方案是阐明行动的时间,地点,目的,预期效果,预算及方法等的书面计划。
我们应该怎么制定方案呢?以下是小编帮大家整理的挡土墙施工方案,欢迎大家借鉴与参考,希望对大家有所帮助。
挡土墙施工方案11、测量放样:用全站仪放出挡土墙边线,划出开挖范围,钉好桩位,在施工场地附近布置控制桩。
2、清理基坑及基底处理:根据测量放样的基坑施工范围和设计深度进行开挖。
墙基应置于可靠的岩层上,且基础埋入基岩强风化层1~2m,如基底于设计不符,报请监理工程师变更施工方案。
3、模板安装a、模板制作:钢模板宜采用标准化的组合模板。
组合钢模板的拼装应符合现行国家规范标准。
各种螺栓连接应符合有关标准。
钢模板及其配件应按标准的加工图加工,成品经检验合格后方可使用。
b、模板安装:模板与钢筋安装工作应配合进行,防碍绑扎钢筋的模板应待钢筋安装完毕后安装。
安装侧模板时,应防止模板移位和变形。
基础侧模可在模板外设立支撑固定。
浇筑在混凝土中的拉杆,应按拉杆拔出或不拔出的要求,采取相应的措施。
对小型结构物,可使用金属线代替拉杆。
模板安装完毕后,应对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查,合格后方可浇筑混凝土。
浇筑混凝土时,若发现模板有超过允许偏差变形值的可能时,应及时纠正。
模板在安装过程中,必须设置防倾覆设施。
4、混凝土生产及运输a、混凝土搅拌:拌制混凝土配料时,各种衡器应保持准确。
对骨料的含水率应经常进行检测,雨季施工时,应增加测定次数,据此调整骨料和水的用量。
混凝土拌和物应拌和均匀,颜色一致,运至现场不得有离析泌水现象。
混凝土采用罐车进行混凝土的运输,使浇筑工作不间断。
并使混凝土运输到浇筑地点时仍保持均匀性和规定的坍落度。
因运距较远混凝土运至浇筑地点后应在罐车内再次搅拌1~2分钟后,再进行混凝土施工。
严禁使用不合格的混凝土进行施工。
b、混凝土的浇筑:凝土浇筑前,应对支架、模板、钢筋、进行检查,并做好记录,符合设计及施工要求后方可浇筑。
挡土墙施工技术方案挡土墙,也称为挡土坝或挡土堤,是用于抵御土壤和水的压力并保护地基结构的一种工程结构。
它可以用于保护道路、堤坝、河流岸边等工程,防止土壤滑坡、沉降和水侵蚀。
以下是一个关于挡土墙施工技术方案的例子。
1.地质勘察:在施工挡土墙之前,首先需要进行地质勘察,以了解工程地的地质情况和水文条件。
这将有助于确定设计参数、施工方法和材料选择。
2.设计选择:根据地质勘察结果和工程要求,选择适当的挡土墙类型和结构形式。
常见的挡土墙类型包括重力墙、桩墙、护坡墙等。
其选择应基于可用空间、土质性质和设计荷载等因素。
3.施工方法:一般挡土墙的施工可以采用露天开挖和支护施工法。
施工前需要对施工现场进行清理,并确保施工区域的安全和稳定。
4.地基处理:首先,挡土墙的基础应具备承载力和稳定性。
如果地基质量较差,需要进行地基处理,如加固地基或采取其他支护措施。
5.材料选择:挡土墙的材料选择应根据土壤特性、设计要求和可用性进行。
常见的材料包括混凝土、钢筋、土工合成材料等。
6.墙体施工:根据设计要求和墙体类型,采用相应的施工工艺进行施工。
常见的施工工艺包括模板搭设、混凝土浇筑、墙体护面、支撑施工等。
7.检验和监控:在施工过程中,需要对挡土墙的质量进行检验和监控,以确保施工质量和结构安全。
常见的检验和监控手段包括现场观察、材料试验、挠度监测等。
8.完工验收:施工完成后,需要进行完工验收,以确保挡土墙达到设计要求和规范要求。
这包括对挡土墙的结构、材料和外观进行检查和评估。
以上是一个关于挡土墙施工技术方案的简要介绍。
请注意,在具体施工过程中,还需要考虑其他因素,如环境保护、安全管理等。
因此,在实际施工中,需要根据具体情况制定详细的工程方案。
第1篇一、工程概况本工程位于XX市XX区,项目总投资XX万元,主要建设内容包括高挡土墙的建造。
高挡土墙全长XX米,最大高度XX米,主要用于防止土体滑坡,保障周边道路和建筑物的安全。
本施工方案旨在确保高挡土墙施工质量,确保工程顺利进行。
二、施工准备1. 施工图纸及技术文件- 仔细阅读施工图纸,明确设计要求、施工工艺和材料要求。
- 收集相关技术文件,如地质勘察报告、施工规范、质量标准等。
2. 人员组织- 组建施工队伍,明确各工种人员职责,确保施工有序进行。
- 对施工人员进行技术培训和安全教育,提高施工质量和安全意识。
3. 材料设备- 根据设计要求,准备所需的各类建筑材料,如混凝土、钢筋、土工布等。
- 购置施工机械设备,如挖掘机、搅拌机、运输车等。
4. 施工现场- 清理施工现场,平整场地,确保施工环境符合要求。
- 设置施工围挡,做好安全防护措施。
三、施工工艺1. 基础处理- 根据地质勘察报告,对基础进行加固处理,确保基础稳定性。
- 基础采用C20混凝土,厚度XX厘米,宽度XX厘米。
2. 挡土墙施工- 挡土墙采用钢筋混凝土结构,分为墙身和基础两部分。
- 墙身分为XX层,每层高度XX厘米,厚度XX厘米。
- 墙身钢筋采用HRB400钢筋,直径XX毫米,间距XX厘米。
- 混凝土采用C25混凝土,坍落度控制在XX厘米。
3. 排水系统- 挡土墙顶部设置排水沟,确保雨水及时排出。
- 在墙身设置排水孔,每隔XX米设置一个,直径XX厘米。
4. 边坡防护- 挡土墙边坡采用植草绿化,防止水土流失。
- 植草前,对边坡进行平整,铺设土工布,然后进行植草。
四、施工进度计划1. 基础处理(XX天)- 地基处理、基础浇筑。
2. 挡土墙施工(XX天)- 钢筋绑扎、混凝土浇筑、模板拆除。
3. 排水系统施工(XX天)- 排水沟、排水孔施工。
4. 边坡防护(XX天)- 植草绿化。
5. 竣工验收(XX天)- 施工质量验收、工程资料整理。
五、质量控制1. 材料质量控制- 严格把关材料进场检验,确保材料质量符合设计要求。
砖砌挡土墙施工方案(完整版)范本1:砖砌挡土墙施工方案一、工程概述本工程旨在对挡土墙进行砖砌施工,以保证土坡的稳定。
具体施工方案如下。
二、施工准备1. 完成工程勘察和设计;2. 准备施工所需的材料和设备,包括砖、水泥、砂浆、钢筋、护坡网等;3. 保障施工人员的安全,提供必要的施工保护措施,包括安全帽、防护服等。
三、施工工艺1. 土方开挖1.1. 依据设计要求进行土方开挖,保持坡脚平整;1.2. 开挖好的土方要清理干净,以便后续施工。
2. 基础处理2.1. 根据设计要求进行基础处理,保证基础的承载力和稳定性;2.2. 合理设置基础排水系统,以防止积水影响墙体稳定。
3. 砌筑墙体3.1. 将砖块逐层进行砌筑,采用水平垂直检测,确保墙体垂直度和水平度符合要求;3.2. 砖块之间采用2:1的水泥砂浆砌筑,砂浆拌合比按设计要求执行;3.3. 根据设计要求设置墙体的缝隙和伸缩缝,以防止因温度变化引起的墙体开裂。
4. 钢筋加固4.1. 根据设计要求,在墙体中设置钢筋加固筋,加强墙体的抗拉强度;4.2. 加固筋与墙体之间采取焊接或绑扎等方式进行连接。
5. 护坡处理5.1. 在挡土墙表面设置护坡网,以防止土壤的冲刷和脱落;5.2. 护坡网要整齐牢固,与挡土墙连接牢固。
四、安全措施1. 施工现场设置明显的警示标识,设立安全警戒线;2. 施工人员必须严格遵守安全操作规程,佩戴必要的防护装备;3. 施工中严禁有意损坏挡土墙结构;4. 尽量避免施工期间的恶劣天气施工,如遇特殊情况需采取相应的防护措施。
附件:无法律名词及注释:1. 建设工程勘察设计规范:国家规定的建设工程勘察和设计的技术标准;2. 水泥:一种常用的建筑材料,主要用于砂浆的制备;3. 砂浆:一种由水泥、砂子和适量水组成的胶状材料,用于砖砌施工;4. 护坡网:一种用于保护土坡的网状材料,能有效固定土壤。
--------------------------------------------------------------范本2:砖砌挡土墙施工方案一、工程概述本工程旨在对挡土墙进行砖砌施工,以保证土坡的稳定。
毛石混凝土挡土墙施工方案及技术措施毛石混凝土挡土墙施工方案及技术措施1. 施工准备1.1 确定挡土墙的位置和规模;1.2 制定挡土墙的设计方案;1.3 准备施工材料和设备。
2. 基础处理2.1 清理施工现场,确保基础的平整;2.2 在基础上进行标定和测量,确保挡土墙的准确位置;2.3 进行基础的加固处理,包括填土、打桩等。
3. 墙体施工3.1 进行挡土墙的分段施工,确保施工效率;3.2 进行钢筋的布置和绑扎,以增强挡土墙的抗震性能;3.3 进行混凝土的浇筑,注意控制浇筑的厚度和均匀性;3.4 混凝土浇筑后,进行养护,确保墙体的强度和稳定性。
4. 防水处理4.1 在挡土墙的表面进行防水处理,以防止水分渗透;4.2 安装排水系统,以保证挡土墙的排水畅通。
5. 边坡处理5.1 对挡土墙两侧的边坡进行处理,防止坡面塌方;5.2 可以采取植被覆盖、防护网等措施,增加边坡的稳定性。
6. 监测和检查6.1 在施工过程中定期监测挡土墙的位移和变形;6.2 进行施工质量检查,确保施工符合相关标准和要求。
7. 安全措施7.1 施工现场应设立警示标志,确保施工安全;7.2 施工人员应戴好安全帽和防护装备,确保施工人员的安全。
8. 文档附件8.1 挡土墙的设计图纸和施工图纸;8.2 相关材料的进货单和合格证明;8.3 施工过程中的照片和监测记录。
9. 法律名词及注释9.1 挡土墙:用于抵御土体压力的建筑结构;9.2 抗震性能:建筑物在地震作用下的性能表现;9.3 养护:对混凝土进行湿润、保温等处理,以促进其强度和稳定性的发展;9.4 排水系统:用于排除建筑物内部或周围的水分;9.5 边坡:山体或高路两侧的自然或人工堆积物。
---毛石混凝土挡土墙施工方案及技术措施1. 施工前准备1.1 确定挡土墙的位置、规模及高度要求;1.2 确定挡土墙的设计方案,包括墙体结构、材料等;1.3 准备施工图纸和技术资料;1.4 安排施工人员,并进行必要的培训。
第1篇一、前言挡土墙作为一种常见的土木工程结构,广泛应用于公路、铁路、水利、市政等领域。
其安全施工对于保障工程质量、确保施工人员生命财产安全具有重要意义。
为确保挡土墙施工安全,特制定本安全施工方案。
二、工程概况1.工程名称:某高速公路挡土墙工程2.工程地点:某市某县3.工程规模:挡土墙总长度为1000米,高度为4-6米。
4.施工周期:预计施工工期为6个月。
三、施工组织机构1.项目经理部负责工程的整体规划、组织、协调和监督。
2.技术质量部负责工程的技术管理、质量控制和安全监督。
3.施工项目部负责具体的施工任务,包括施工组织、进度安排、人员调配等。
4.安全监理部负责施工现场的安全监理,确保施工安全。
四、施工方案1.施工准备(1)施工图纸及技术交底认真阅读施工图纸,熟悉工程结构、施工工艺及质量要求。
组织技术交底,确保施工人员了解工程特点、施工工艺及安全注意事项。
(2)施工人员培训对施工人员进行岗前培训,包括安全技术操作规程、施工工艺、施工质量标准等,确保施工人员具备相应的施工技能和安全意识。
(3)施工材料及设备准备根据施工图纸及施工方案,准备施工所需的材料、设备,确保材料质量合格、设备性能良好。
2.施工工艺(1)基础施工1)清除基础范围内的杂物,平整场地,确保基础地基承载力满足设计要求。
2)按设计要求进行基础开挖,开挖深度应满足设计要求,边坡坡度应符合规范要求。
3)对基础进行加固处理,确保基础稳定。
(2)挡土墙主体施工1)按设计要求进行挡土墙墙身施工,包括砌筑、浇筑等。
2)墙身施工应分层分段进行,每层分段长度不宜过长,确保施工质量。
3)墙身施工过程中,注意墙身垂直度、水平度及平面度控制,确保墙身平整。
(3)墙背回填1)回填材料应符合设计要求,确保回填土的密实度。
2)回填过程中,注意分层压实,确保回填土的密实度。
3)回填完成后,进行表面平整处理,确保表面平整度。
3.施工质量控制(1)原材料质量控制1)对原材料进行检验,确保材料质量合格。
编号:SM-ZD-63765 编制:____________________ 审核:____________________ 批准:____________________
挡土墙施工技术及措施方案
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
本文档下载后可任意修改 FS 精编解决方案 | SOLUTION TEMPLATE
第2页/总15页 挡土墙施工技术及措施方案
简介:该方案资料适用于公司或组织通过合理化地制定计划,达成上下级或不同的人员之间形成统一的行动方针,明确执行目标,工作内容,执行方式,执行进度,从而使整体计划目标统一,行动协调,过程有条不紊。文档可直接下载或修改,使用时请详细阅读内容。
一、工程概况 (一)、工程名称:土方开挖及挡墙 (二)、工程地点:xxxxx (三)、主要工作量:挖淤泥9500立方、整挡墙。 二、施工总体部署 (一)、施工部署 1、 原则 (1)、根据工程工期紧、工程量大的特点,结合现场情况,合理安排,均衡组织施工。 (2)、满足建设单位招标文件中关于工程安全、质量、环保及文明施工的要求,选配经验丰富的技术人员、训练有素的相应专业施工队伍,配备先进完好的机械设备,合理进行施工组织。 (3)、满足工期要求,采用各种有效措施,确保实现工FS 精编解决方案 | SOLUTION TEMPLATE 第3页/总15页 期目标。 (4)、本着“先主体、后附属”的原则,安排工期。 三、主要施工措施 (一)、基础施工 1、对土质基槽应保持干燥.雨天基槽内积水应随时排除,对受水浸泡的基底土(特别是松淤泥)应全部予以清除,并换以好土回填[或以碎石(砾)石夯填]至设计标高. 2、挖基时如发现与设计不符的软弱地基,承载力不足时应通过变更设计程序,采取措施后方可施工. 3、对山坡挡土墙,基趾部埋入深度和襟边距离应同时符合设计要求. 4、采用倾斜地基时,应按设计倾斜挖槽,不行用填补法筑成斜面. 5、在岩体破碎或土质松软,有水地段,宜择分段集中施工. (二)、墙体砌筑与分段设置伸缩缝 1、砌筑基础前,应将基底松软,风化表面清除干净,然后铺满砂浆,石质基坑内,基础紧靠坑壁砌筑,并插浆塞满FS 精编解决方案 | SOLUTION TEMPLATE 第4页/总15页 间隙,使之结成整体;对土质基坑或风化软石基坑,在雨季施工时,应于基槽挖至设计高程,立即回填级配沙石. 2、重力式挡土墙分段砌筑,必须按设计要求10m-20m间距,留出2cm宽伸缩缝,外墙面1:0.12,内墙面1:0.5的坡度砌筑平整,缝成直线,为此可设立临时标准样架作准绳,使墙面正直整齐. (三)、回填用料与泄水孔设置 1、砌体出地面后,砌缝强度容许(胶结强度达到处70%),即可及时回填.内摩擦角大于30度,重度=18KN/m3时,分层夯实,密实度大于94%,墙后填料中的树皮,草根等杂物应清除干净. 2、挡土墙在砌筑过程中,必须随时掌握砌到一定高度后按设计要求尺寸位置设置泄水孔,并在进水孔墙背做好反滤防渗隔水设施,从第一排泄水孔至顶上一排泄水孔回填50cm厚砂卵石,第一排泄水孔进水口以下应铺设一层20cm厚的不透水夯实土层;反滤层第一排泄水孔应高于沟底0.3m设置. (四)、砌石工程材料的质量 FS 精编解决方案 | SOLUTION TEMPLATE 第5页/总15页 1、石砌体用的水泥,片石,砂,及水等要求质地均匀,水泥不失效,砂石洁净,水中不先得含有对水泥有害的物质. 2、石料强度不得低于30Mpa,无裂缝,不易风化. 3、块石最不边长及中间厚度不小于25cm,宽度不超过厚度的二倍.用于镶面时,应凿去棱凸角,表面凹陷部分不得超过2cm. 4、砂浆强度不低于M10,拌和均匀,色泽一致,稠度适当,和易性适中. (五)、砌石要求 1、砌体石块应互相咬接,砌缝砂浆饱满,砌缝宽度一般不大于3cm,上下层错缝距离不小于8cm,并应尽量使每层石料顶面自身形成一个较平整的水平层,或通过适当的调整,每隔70cm-120cm找平一次,作为一个较平整的水平层. 2、砌石时,一般应按平面上先砌角石,最后砌填腹石英钟的顺序进行.其空隙必须用砂浆挤填密实;严禁通缝,叠砌,贴砌和浮塞. 3、砌体勾缝应牢固美观,色缝时,其宽度,厚度要求基本相称 FS 精编解决方案 | SOLUTION TEMPLATE 第6页/总15页 (六)、进度计划保证措施 1、组织保证 (1) 完善管理体制,实行项目法施工,配备高素质的领导班子和专业化施工队伍. (2) 强化现场指挥,建立精干有力的现场指挥调度系统,配备精干,有能力的现场调度人员,做好各工序的衔接和配合,做到调度有力,灵活,及时. 2、技术保证措施 (1) 建立健全的技术管理体系,配备专业齐全,高素质的技术人员. (2) 做好技术超前服务工作,单项工程开工之前,做好施工组织设计. (3) 积极采用新工艺,新材料,新设备,新技术,减轻工人劳动强度,提高劳动生产率. (4) 加强技术交底工作. (5) 编制施工周计划,层层落实. (6) 做好安全,质量保证措施,保质量,保安全,促进度. 3、资源保证 FS 精编解决方案 | SOLUTION TEMPLATE 第7页/总15页 (1) 根据施工进度计划,超前编制并落实各类材料,设备,资金,劳动力供应计划. (2) 对主要的机械设备零件,材料物资做好适当的备用,设备损坏时及时维修或更换,确保人,财,物及时到位. (七)、施工质量保证措施 1、保证措施 对工程实行项目法管理.施工过程中严格执行国家制定的有关法律,法规和招标文件的"技术规范",响应业主号召,执行监理工程师的指令,确保施工质量,搞好安全,文明生产,争创施工优质工程. 2、技术措施 (1) 认真熟悉设计图纸,施工规范,技术规范,严格按图施工,按规范施工. (2) 按JTJ071-98《公路工程质量检验评定标准》的规定,结合工程特点进行分项,分部和单元工程划分,经业主和监理工程师批准执行.认真制定施工工艺措施,制订具体的施工工序,方法,质量标准和检验手段. (3) 搞好施工前的技术交底和施工人员技术控制. (4) FS 精编解决方案 | SOLUTION TEMPLATE 第8页/总15页 施工方案按试验结果及现场实际情况调整和修改,做到具体适用,指导施工. (5) 搞好施工方案的优化工作和施工机械的配套,提高科学性和工作效率. (6) 对业主提供的观测控制网点进行复测,并予以良好的保护,配备实践经验丰富的测量工程师和测量技术人员,并接受监理工程师的检查和指导. 3、管理措施 (1) 制订切实可行的质量管理和保证措施,奖罚要公平合理,具体,并坚持按章办事,以维护该措施的权威性和有效性,确保工作质量和工程质量.现场质量检查,质量验收资料按划分的分项,分部和单元工程归纳收集,现场质检原始资料真实,准确,可靠,不得追记,不得复印,接受质量检查时出示原始资料. (2) 建立工程质量责任制并将责任落实到每一个部门和每一个人,形成事事讲质量,人人为质量作贡献的局面.经理部下设的安全质检办质检人员定期到各施工队进行施工检查,对各施工队的材料等进行检查.各施工队成立质量检查组,FS 精编解决方案 | SOLUTION TEMPLATE 第9页/总15页 生产班组设置1名兼职质检员,负责日常的质量监督与检测工作. (3) 开展质量讲座和质量知识竞赛等多种形式的活动,使全体员工树立质量意识,从而讲求质量成为全体员工的自觉行动,以达到确保工程质量的目的. (4) 增强质量法制观念,实行工程质量终身责任制.对造成质量事故者,立即就地免职,给予行政处罚,甚至追究法律责任. 4、施工工序控制 为了保证工程质量,工程的开工,中间施工环节,工序的继续乃至施工方案都必须经质检人员和监理工程师批准.从施工开始贯穿于整个过程,都必须通过检查,验收.以质量检测程序和检测手段来保证工程质量. 5、现场试验管理 (1) 试验管理 将试验规划,试验人员配备及资质,仪器设备配置报监理工程师审查并批准. (2) 材料试验 FS 精编解决方案 | SOLUTION TEMPLATE 第10页/总15页 收到开工通知7天内提交一份材料试验计划,报监理工程师审批.根据技术条款有关规定,对工程使用的材料(如水泥,骨料,外加剂,钢筋,以及工程指定的其它材料等)进行取样试验,将材料试验报告报监理工程师. (3) 现场工艺试验 按规定和监理工程师指示,进行现场工艺试验.现场工艺试验开始前7天,将现场工艺试验的工艺设计和试验计划报监理工程师审批. 通过现场工艺试验选定的工艺流程,施工方法,施工参数和质量控制标准等,编制现场工艺试验报告,报监理工程师审批,经监理工程批准后再施工. 总之,我公司将视质量如生命,立志将本工程建成地区优质工程.开工后将制定严格,系统的质量检查,检验规章制度报送监理工程师. 6、工程测量质量保证措施 (1) 所有的样点图均经过200%的检校,严禁使用未经检校的样点图. (2) 所有放样的仪器设备及放样工具除定期检校外,还
