HOPE故障1：HOPE电梯出现E7，直流过欠压，检查电源板（P203722B000G01）上的温度保险已烧断，进一步检查电容、IGBT、电机线圈都没有问题，将154度2A、220欧姆的温度保险电阻更换，换上后送电即烧，后查明为电源板（P203722B000G01）上的TR1场效应管短路所至。
故障2：一台HOPE梯运行一段时间即烧IGBT，检查电压没有问题，更换变频模块后，没过一月变频模块又短路了，把E板也烧坏了，更换变频模块和E板后没用多久又烧了，进行详细检查发现变频模块上的防浪涌板（p203724b000g01）有电容失容，将防浪涌板、E板、变频模块都更换后再也没有烧过变频模块。
故障3：89继电器不动作电梯安全回路通，外部线路正常，就是无法启动（89继电器不动作，89指示灯不亮）。
首先再次确认29安全回路的正常，我们不能因为29指示灯亮就认为安全回路正常，安全回路是79端子通过开关再限流直接输入P1板，所以有时较低的电压也可以输入P1板，造成安全回路正常的假相，但是较低的电压确不能推动89继电器的动作。
所以安全回路的短路不是很严重时，可能不会烧保险，而是造成此现象。
我们可以测量安全回路的对地电阻，及安全回路各点的电压判断。
如果安全回路正常，我们在察看P1板的W1C-P09脚是否输出低电压，由断。
如果安全回路正常，我们在察看P1板的W1C-P09脚是否输出低电压，由于P1板的此点输出容易损坏，只要看看p1板的输出三极管及走线，一般都能找到故障的所在。
故障4：门关一半又打开，门上的安全触板的连接线由于门经常运动会被折断或短路，这种随着门运动安全触板接线时通时断的原因造成门关了部分又打开。
测量420与30、420与30A之间的通断，可判断出是那边的问题。
此故障一般为安全触板和光幕断线及安全触板开关接触不良或调整不当造成，电梯为光幕线右侧光幕板与插件有一段弯曲处，内面的线接触不良，此段断线为光幕的通病。
最少每3个月1次，抱闸及其触点应按规范调整，并经常检查，本例故障是由于油污的阻力使线圈产生的磁力不足以平衡抱闸强簧力，引起抱闸触点瞬间接合，向主板传递出错误信息，电梯急停。
故障2：一台GPS-I的进口梯，运行7年，平时极少故障，后因导靴磨损，更换后，运行接近顶层位置出现急停，然后慢车拖平，在非顶层运行没有问题，P1板没有出错显示。
分析与解决：肯定与顶层设备有关，因未到平层位置，先不考虑限位与极限开关，首先检查1USD、USR开关，手动时接合正常，撞弓与开关的距离62mm（标准为58±2mm），偏大。
以慢车运行通过1USD、USR，用万用表度1USD、USR与420的电压，在开关动作点48V电压消失。
表示其动作正常。
但以快车运行，撞弓扫过USR时，电压有一瞬间出现，证明电梯在高速运行通过USR时，USR动作，但瞬间USR信号消失，引起急停。
随后详细检查整条撞弓，发现其中间有一处凹陷，长度30mm，向内弯10mm，可能是安装前被压弯。
开关滚轮在其表面运行时瞬间有跳动。
修正撞弓变形及调整与开关的距离为56mm后，故障消失。
小结：轿厢更换导靴后，未能恢复原位，再加上撞弓有变形，引起罕见的故障，因此，在做维保时，应尽量保证相关的尺寸故障3：GPS系列电梯轿厢重信号是通过绳头的差动变压器给出的电压值进行DA转换后，传输到CPU，然后根据轿厢重量，给定运行曲线，所以GPS电梯在不同的负载下仍有理想的舒适感。
便如果绳头称重装置工作不正常，给出的重量值比设定的轿厢空载值还小的话，电梯将不能运 .故障：4称重装置有故障时，无司机状态不能运行，维修状态能运行。
在P1板取消称重功能（WGHO旋钮调0）后，有司机状态能运行，但P1板无显示。
分析与解决：一般这类故障是因绳头的黄铜套与绳头拉杆之间有杂物，导致铜套运行受阻。
可以清除杂物，但注意铜套与拉杆之间不要加油，因有油更容易积聚油污。
然后调整差动变压器弹簧尺寸为37.5mm。
SP-VV（A）电梯部分故障分析
故障1：
现象：安全触板（或光幕）经多次连续动作后，开门待机（按纽能登记，运行方向有）原因：程序内新增加的开门延长保护
解决方法：按关门按纽或同时按开关门按纽
故障2：
现象：电梯平层开门后死机
原因：停车时，开门信号发出3秒后门锁未脱开，内部程序保护
解决方法：1.调整门机部件，使开关门活络
2.更换门机印板
故障3：
现象：电梯停车开门时，因人员进出变化造成死机
原因：平层感应器出现二次变化
解决方法：将上下平层感应器距离缩短一些，使隔磁板两侧各露出不大于2.5公分
故障4：
现象：IDF装置安全回路切断时电梯死机，IDF装置显示“Phase failure”
原因：安全回路切断后，KMO复位使IDF主回路失电造成
解决方法：将NSI有原123改接到111（参P503402C001）
注意检查不要短接安全回路123-111
故障5：
故障：电梯在运行中急停，且停车后层显与实际不符，4F信号在田地运行时闪烁频率不符
原因：1.编码器不良
2.分频集成块不良
3.信号线不良（GU5、GU6、GU7）
解决方法：采取不同措施解决，使电梯正常运行
故障6：
一台三菱sp-vv(A)的电梯,运行正常,偶有平层后开门只能开10-30公分,然后楼层指示闪烁,PLC扫描停止,断电后恢复有时能用几天最近只能用几小时. 最近故障越来越频繁. 1DV显示故障35
解决办法：显示35，是运行跟不上设定运行速度。
你把编码器外壳拆下来，用柔软的布察一下，最好换一下编码器，但西德的编码器很少。
PLC没有扫描，是内部自保了。
三菱电梯故障及维修方法一. GPS--2的电梯出现电容不充电.E1板上的充电灯不亮.温度电阻HL1烧毁.请问从哪儿查故障.P1板正常.开关门正常.故障显示E7欠压不启动.检查发现：电容没有炸痕.充电电阻正常.查温度电阻烧毁问题原因是：放电模块的问题。
二. SP-VF电梯,刚大修完,更换了旋转编码器及接触器和井道部分电器开关.现出现电梯在运行中突然停止,然后又自动找平层,有时突然停止运行,重新送电一次,电梯运行正常,一天出现几次这样的问题.检查急停及门锁回路未发现异常问题原因是：编码器的问题,我把原来的编码器换上后今天一天都没出问题.三. hope型电梯，出现故障时，停在某一层，平层；轿内照明、风扇都没有；而且外呼无层显、按钮不好用；内选也不好用；查控制柜故障显示为“eb"是向轿厢串行传输错误故障；可断电停个3-5秒再送电，就恢复正常。
问题原因是：换SBC-C的芯片就好了，早期程序问题，升级了以后正常。
四.G（H）VF故障码资源共享A1级E11 #10T NO OFF故障E12 #15B NO OFF故障E14 #97输入信号异常E21 #11输入信号异常E22 #12输入信号异常E26 规格表和数出错E27 重复故障检出A2级E31 #100R输入信号异常E32 门区感应器故障E33 变频器异常运行E35 厅轿门动作不一致E36 变频器运行故障E37 电梯逆转故障E40 零速不一致E41 电梯低速超速故障E42 软安全回路继电器NO OFF故障E43 变频器控制回路失电故障E44 #11动作超时故障E45 #12动作超时故障E46 速度低故障B1级E50 高速超速故障E51 起动速度控制异常E52 瞬时停电故障E53 运行速度偏差故障E55 中速超速故障E56 微动平层超速故障E57 微动平层运行距离异常B2级E60 电梯层高表和数出错E61 电梯同步位置出错E62 电梯层楼位置出错E63 电梯端站位置出错E64 电梯端站减速控制异常C2级E70 变频器故障报警检出E73 门区运行故障E76 电梯爬行时间异常E77 自救运行检出E级E80 电梯运行中断门锁检出E81 电梯检修状态异常E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障E85 变频器速度一致信号异常E86 电梯开门超时故障E87 电梯关门超时故障m664=m654强迫减速故障m655厅门轿门开关故障m656=m666运行中50x故障m657=667自救运行故障五. HOPE医用电梯轿厢照明出现问题，照明继电器常吸，造成此原因主要是待梯五分钟自动关闭照明始终带电，为什么会出现这样的问题请指教。
共利电梯网故障实例集锦（1）（十分具有参考价值）故障现象是这样的：1、故障时，电梯停在门区，轿内照明熄灭，无显示。
主板报EF故障。
2、打检修能开，但转正常后，返回门区又一样现象。
3、断电复位后，正常运行时，偶尔电梯到站要开门时会在主板上显示一下EF。
电梯不定时，发生故障。
4、还有一个现象是，不定期，出现门快关到位，又开门。
把门打开，断电后又能复位。
三菱类似保护性故障原因大部分均为终端开关,称量数据有关系.电梯修好了，是减速开关簧片断了，谢谢了三菱GPS系列电梯的设计成熟，控制系统运行稳定，如果维保正确，故障率很低，而且可以很方便地查打故障代码，容易找到维修的方向。
但如有疏忽，出现故障时则很难查找原因。
笔者在多年维保GPS电梯过程中，处理过以下几个有代表性的故障，现归纳总结出来，以供参考。
1 抱闸铁芯行程不足的故障故障现像：一台GPS-2型进口梯，已运行8年。
出现不规则急停现象，次数并不频繁，出错后能自动平层、开门，可以继续运行。
P1板给出的故障代码是EA，即抱闸故障。
但检查抱闸的开闭均正常，其电阻值也正常（80-90欧姆），抱闸电压也正常。
分析与解决：初步判断不是控制柜的问题，因为如果是的话，会很频繁。
检查抱闸，发现其触点间隙偏小，只有1.0mm，正常应2±0.5mm。
然后拆开抱闸铁芯，发现因多年缺乏保养，铁芯腔内积聚了油污，导致铁芯行程不足，伸缩不畅，通电时电磁力达不到最大值，当外界电压波动或其他原因时，铁芯收缩，抱闸触点接合，引起故障。
彻底清洁铁芯和腔体，重新调正铁芯的行程为1.5mm，抱闸间隙打开为2.5mm，故障不再出现。
小结：铁芯应定期保养，最少每3个月1次，抱闸及其触点应按规范调整，并经常检查，本例故障是由于油污的阻力使线圈产生的磁力不足以平衡抱闸强簧力，引起抱闸触点瞬间接合，向主板传递出错误信息，电梯急停。
2、撞弓变形引起的故障故障现象：一台GPS-I的进口梯，运行7年，平时极少故障，后因导靴磨损，更换后，运行接近顶层位置出现急停，然后慢车拖平，在非顶层运行没有问题，P1板没有出错显示。
三菱电梯GPS故障维修实例电梯故障案例分析 01故障现象：某医院两台三菱 GPS-I 群控电梯，当有外召唤时，群控中的一台电梯响应该召唤后，该外召唤并不消号，只有等另外一台电梯也响应该外召唤后，才消号。
也就是说，对于任何一个外召唤，两台群控电梯要各响应一次。
处理过程：1. 对电梯软件中的楼层设定、单梯 / 群控设定进行检查，未发现问题；2. 检查外召唤接线，接线正确。
3. 断开群控控制柜电源，再断开其中一台电梯的主电源，则另一台电梯运行正常。
4. 只断开群控控制屏电源，则对于任何一个外召，两台电梯都要进行一次响应。
5. 通过上述检测可以断定，两台电梯独立运行是正常的，问题应该出在群控部分或群控与各单梯的通信上；6. 对群控电脑板进行检测（或更换），未发现问题；7.对光纤电缆检查时发现，两根光纤长出的部分被分别捆绑在控制柜的框架上，弯曲部分弧度过小。
更换两根光纤通信电缆，电梯恢复正常。
本案例启发：本案例中两台电梯公用一套外召唤信号，即外召唤信号是一套按钮两套显示的形式。
外召唤信号是分别进入两台电梯的 P1 主电脑板后，再通过光纤电缆与群控制电脑板进行通信的。
当通信出现故障时，两台电梯实际上处于单独运行状态。
又因为两台电梯公用一套外召唤按钮，因此乘客感觉对每一个外召唤信号，两台电梯都要分别进行一次响应。
本案例说明，对光纤电缆要正确使用。
电梯故障案例分析 02故障现象：某大厦三菱 GPS-I 电梯，所有外召唤按钮无效，并且所有厅门无楼层显示。
处理过程：1.首先检查电梯当前的运行状态，因为如果电梯处于专用状态，则所有外召唤及厅门楼层显示都无效。
经检查发现电梯当前处于自动运行状态。
2. 查阅电梯 P1 电脑板的故障代码，故障代码显示" EC ",即"到厅门串行传输错误";3. 对 P1 板进行检测（或更换），未发现问题；4. 逐层对外召唤按钮进行检测，发现所有的外召唤按钮都没有直流电源输出。

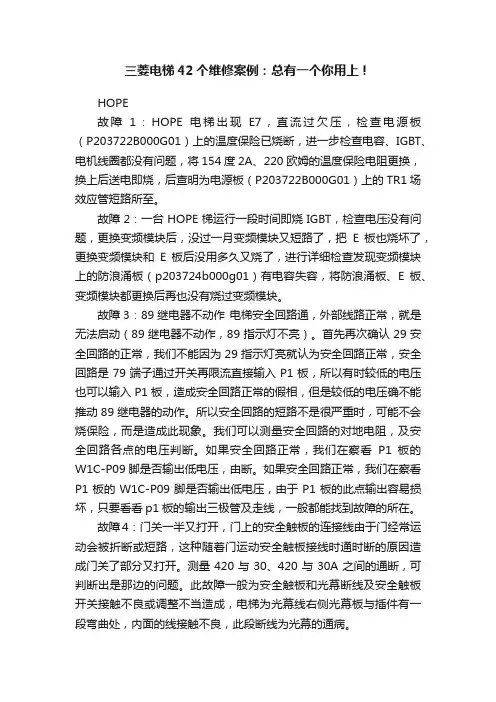

三菱电梯42个维修案例：总有一个你用上！HOPE故障1：HOPE电梯出现E7，直流过欠压，检查电源板（P203722B000G01）上的温度保险已烧断，进一步检查电容、IGBT、电机线圈都没有问题，将154度2A、220欧姆的温度保险电阻更换，换上后送电即烧，后查明为电源板（P203722B000G01）上的TR1场效应管短路所至。
故障2：一台HOPE梯运行一段时间即烧IGBT，检查电压没有问题，更换变频模块后，没过一月变频模块又短路了，把E板也烧坏了，更换变频模块和E板后没用多久又烧了，进行详细检查发现变频模块上的防浪涌板（p203724b000g01）有电容失容，将防浪涌板、E板、变频模块都更换后再也没有烧过变频模块。
故障3：89继电器不动作电梯安全回路通，外部线路正常，就是无法启动（89继电器不动作，89指示灯不亮）。
首先再次确认29安全回路的正常，我们不能因为29指示灯亮就认为安全回路正常，安全回路是79端子通过开关再限流直接输入P1板，所以有时较低的电压也可以输入P1板，造成安全回路正常的假相，但是较低的电压确不能推动89继电器的动作。
所以安全回路的短路不是很严重时，可能不会烧保险，而是造成此现象。
我们可以测量安全回路的对地电阻，及安全回路各点的电压判断。
如果安全回路正常，我们在察看P1板的W1C-P09脚是否输出低电压，由断。
如果安全回路正常，我们在察看P1板的W1C-P09脚是否输出低电压，由于P1板的此点输出容易损坏，只要看看p1板的输出三极管及走线，一般都能找到故障的所在。
故障4：门关一半又打开，门上的安全触板的连接线由于门经常运动会被折断或短路，这种随着门运动安全触板接线时通时断的原因造成门关了部分又打开。
测量420与30、420与30A之间的通断，可判断出是那边的问题。
此故障一般为安全触板和光幕断线及安全触板开关接触不良或调整不当造成，电梯为光幕线右侧光幕板与插件有一段弯曲处，内面的线接触不良，此段断线为光幕的通病。
三菱电梯常见故障分析三菱GPS系列电梯的设计成熟，控制系统运行稳定，如果维保正确，故障率很低，而且可以很方便地查打故障代码，容易找到维修的方向。
但如有疏忽，出现故障时则很难查找原因。
在多年维保GPS电梯过程中，处理过以下几个有代表性的故障，现归纳总结出来，以供参考.1 抱闸铁芯行程不足的故障故障现像：一台GPS-2型进口梯，已运行8年。
出现不规则急停现象，次数并不频繁，出错后能自动平层、开门，可以继续运行。
P1板给出的故障代码是EA，即抱闸故障。
但检查抱闸的开闭均正常，其电阻值也正常（80-90欧姆），抱闸电压也正常.分析与解决：初步判断不是控制柜的问题，因为如果是的话，会很频繁。
检查抱闸，发现其触点间隙偏小，只有1.0mm，正常应2±0.5mm。
然后拆开抱闸铁芯，发现因多年缺乏保养，铁芯腔内积聚了油污，导致铁芯行程不足，伸缩不畅，通电时电磁力达不到最大值，当外界电压波动或其他原因时，铁芯收缩，抱闸触点接合，引起故障。
彻底清洁铁芯和腔体，重新调正铁芯的行程为1.5mm，抱闸间隙打开为2.5mm，故障不再出现。
小结：铁芯应定期保养，最少每3个月1次，抱闸及其触点应按规范调整，并经常检查，本例故障是由于油污的阻力使线圈产生的磁力不足以平衡抱闸强簧力，引起抱闸触点瞬间接合，向主板传递出错误信息，电梯急停。
2、撞弓变形引起的故障故障现象：一台GPS-I的进口梯，运行7年，平时极少故障，后因导靴磨损，更换后，运行接近顶层位置出现急停，然后慢车拖平，在非顶层运行没有问题，P1板没有出错显示。
分析与解决：肯定与顶层设备有关，因未到平层位置，先不考虑限位与极限开关，首先检查1USD、USR开关，手动时接合正常，撞弓与开关的距离62mm（标准为58±2mm），偏大。
以慢车运行通过1USD、USR，用万用表度1USD、USR与420的电压，在开关动作点48V电压消失。
表示其动作正常。
但以快车运行，撞弓扫过USR时，电压有一瞬间出现，证明电梯在高速运行通过USR时，USR动作，但瞬间USR信号消失，引起急停。

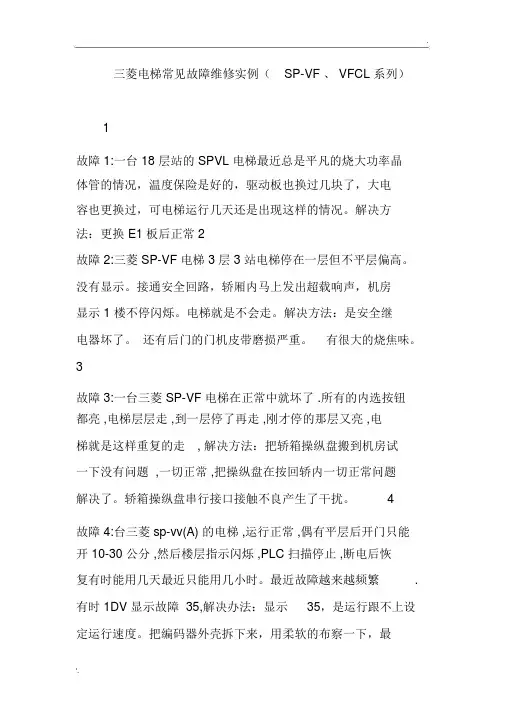

.三菱电梯常见故障维修实例（SP-VF 、 VFCL 系列）1故障 1:一台 18 层站的 SPVL 电梯最近总是平凡的烧大功率晶体管的情况，温度保险是好的，驱动板也换过几块了，大电容也更换过，可电梯运行几天还是出现这样的情况。
解决方法：更换 E1 板后正常 2故障 2:三菱 SP-VF 电梯 3 层 3 站电梯停在一层但不平层偏高。
没有显示。
接通安全回路，轿厢内马上发出超载响声，机房显示 1 楼不停闪烁。
电梯就是不会走。
解决方法：是安全继电器坏了。
还有后门的门机皮带磨损严重。
有很大的烧焦味。
3故障 3:一台三菱 SP-VF 电梯在正常中就坏了 .所有的内选按钮都亮 ,电梯层层走 ,到一层停了再走 ,刚才停的那层又亮 ,电梯就是这样重复的走, 解决方法：把轿箱操纵盘搬到机房试一下没有问题 ,一切正常 ,把操纵盘在按回轿内一切正常问题解决了。
轿箱操纵盘串行接口接触不良产生了干扰。
4故障 4:台三菱 sp-vv(A) 的电梯 ,运行正常 ,偶有平层后开门只能开 10-30 公分 ,然后楼层指示闪烁 ,PLC 扫描停止 ,断电后恢复有时能用几天最近只能用几小时。
最近故障越来越频繁.有时 1DV 显示故障 35,解决办法：显示35，是运行跟不上设定运行速度。
把编码器外壳拆下来，用柔软的布察一下，最好换一下编码器，但西德的编码器很少。
PLC 没有扫描，是内部自保了。
5故障 5:一台三菱 SPVF 电梯，出现了门机不转动（不能开也不能关，但门电机有电通到了，只是动不了），控制柜有关门信号，手动关好门后电梯能走梯，检查进门电机的三根线电压分别为56、28、 28，进门机闸刀开关电压为105v 门机板和其它梯对换了，板是好的解决办法：故障原因是控制柜上有一个插口的一根线接不好（插针问题），是 UK 插口接触不良引起三相缺相。
6故障 6:三菱 SPVV-A 电梯，最近二三天出现冲顶故障。
故障现象：该电梯共 10 层， 1.75m/s。
