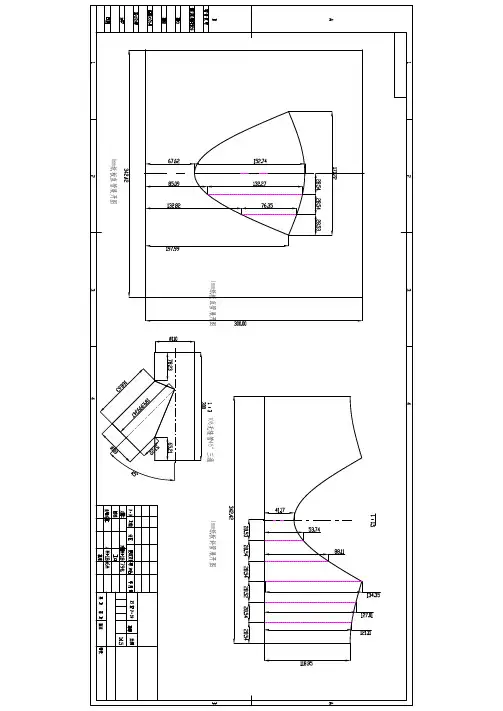

等径45°三通展开图

佛山市顺德区腾安消防设计工程有限公司常用管道展开图图解编制人：2011年11月10日目录编写说明一、概述 (3)二、展开下料壁厚处理 (3)1、............................... 圆管类下料展开长度计算32、................................... 异径三通管壁厚处理33、........... 等径三通管及虾节弯头展开周长及管子外径计算3三、几种常用的几何作图法 (4)1、作垂线（十字平分线）42、等分角的画法4①、直角的二等分画法（含四等分） (4)②、直角的三等分画法 (5)3、十二等分圆周5四、....................................... 90°直角弯展开图6五、............................... 90°直角单节虾壳弯展开图7六、............................... 90°直角双节虾壳弯展开图8七、同径三通展开图 (9)八、异径三通展开图10九、同心大小头展示图 (11)十、偏心大小头展示图 (12)编制说明一、概述在管道工程中看懂图，下准料是十分重要的，下料过程大致可分为放样，作展开图，画线，切割，等步骤。

其中放样和作展开图是下料过程的关键。

依照实物或施工图的要求，按正投影原理把需要制作的管子，管件等形状画到放样平台，钢板或油毡纸上的操作称为放样，所画出的图形称为放样图。

将管子，管件等物体的表面按其实际形状和大小，摊平在一个平面上，称为管子，管件等物体的展开，展开后所得到的平面图形，称为该物体的表面展示图。

管子，管件等物体展开的方法，有计算法和作图法，一般施工现场多采用作图法。

无论制品的外形如何复杂、都可以用这两种方法来展开。

在作图展开法中，按其作图方法的不同，又可分为放射线法，平行线法和三角形法等，本编章介绍的常用展开图主要有弯头，三通、大小头，就是采用常用的平行线法和放射线法。

在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

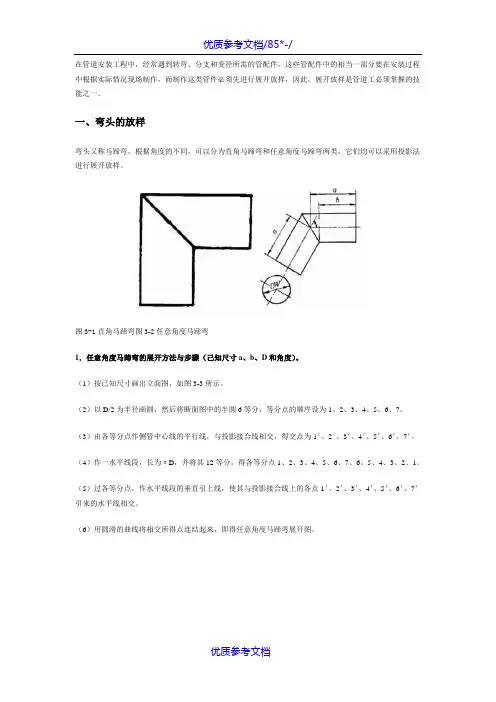

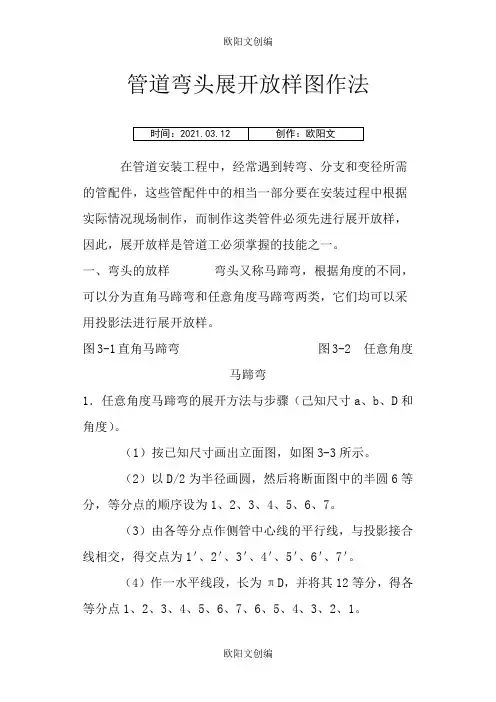

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。

在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。

三通管放样加工制造三通管是用于管道分支.分流处的管件,按主管与分支管的同异分为同径三通和异径三通,按分支管轴线与主管轴线的夹角(α)分为正交三通(α＝90°)和斜交三通(α＜90°).图1—1为三通管的投影图.图1-1 三通管的立体图和投影图1．同径正交三通管的睁开及制造1．1 同径正交三通管的睁开同径正交三通管睁开图的步调.办法如下.①以O为圆心,以D／2为半径作半圆并6等分,得等分点4′.3′.2′.1′.2′.3′.4′.②沿半圆直径4′4′偏向,作一线段AB,AB＝πD,并将其12等分,得等分点1.2.3.4.3.2.1.2.3.4.3.2.1.③在直线AB上过各等分点作垂线,同时由半圆上各等分点1′.2′.3′.4′向右引程度线与各垂直线订交,将所得的交点连成油滑的曲线,即得三通支管睁开图(又称雄头样板).④以直线AB为对称线,将44规模内的垂直线对称地向上截取,并用油滑的曲线连起来,即得三通主管睁开图(又称雌头样板),如图1—2所示.图1—2同径正交三通管睁开图1． 2 同径正交三通管的制造划线之前,应在主管和支管上划出定位十字架,并用样冲轻轻冲之,再分离把雌.雄样板中间瞄准管道中间线,划出切割线,即可进行切割.切割时,应依据坡口的请求进行,支管上要全体坡口,坡口的角度在角焊处为45°,对焊处为30°从角焊处向对焊处(即尖角处)逐渐缩小坡吵嘴度,且要过渡平均. 同径三通组对时,请求主管上开孔的大小与支管径相配,焊缝处的内缝相平,组对时用宽座角尺校订支管与主管间的角度为90°,然后点焊固定,最落后行焊接.2．异径正交三通管的睁开及制造异径正交三通管也称异径正三通,简称异径三通,图1—3为异径三通的立体图和投影图.2．1 异径正交三通管的睁开异径正交三通管的睁开步调.办法如下(见图1—4).图1—3异径正交三通管的立体图与投影图图1—4异径正交三通管的睁开①依据主管(管Ⅱ)及支管(管Ⅰ)的外径在一根垂直轴线上画出大小不合的两圆(将主管画成半圆,因支管与主管衔接仅在上半圆).②将支管半圆6等分,得交点4.3.2.1.2.3.4,再从各等分点作支管轴线的平行线,与主管圆弧交于4′.3′.2′.1′.2′.3′.4′各点.③沿直管直径44线的程度偏向作一程度线段AB,AB=πD(D为支管管径),并将其12等分,得各分点1.2.3.4.3.2.1.2. 3.4.3.2.1各点.④由直线AB上的各等分点作垂直引下线,然后由主管圆弧上各交点向右引程度线,对应订交于各点,用油滑的曲线把各订交点衔接起来,即得支管睁开图(又称雄头样板).⑤再延伸支管圆中间线的垂线,将此垂线的某一点定为1°,在此直线上以1°为中间,高低对称量取主管圆弧上的弧长,得交点1°.2°.3°.4°,经由过程这些点作支管圆中间垂线的垂直线.⑥过支管与主管圆弧的各订交点4′.3′.2′.1′.2′.3′.4′作支管圆中间垂线的平行线,对应订交于各点,用油滑的曲线将各订交点衔接起来,即得三通主管睁开图(又称雌头样板).2．2 异径正交三通管的制造划线之前,应先在主管和支管上划出定位十字线,并用样冲轻轻冲之,分离把雄.雌样板中间瞄准管道中间线划出割线,然后即可进行切割,组对时应用宽座角尺校订支管与主管的角度为90°,支管管端应与主管内壁相平,支管不得伸入主管管腔内.3．同径斜交三通管的睁开及制造同径斜交三通管简称同径斜三通,图1—5为同径斜三通的立体图和投影图.其主管与支管交角为α.图1-5 同径斜三通管的投影图与立体图3．1 同径斜三通的睁开同径斜三通睁开图的步调.办法如下(见图1—6).①依据主管直径及订交角.画出同径斜三通的正面投影图(主视图).②在支管顶端画半圆并6等分,得各等分点1.2.3.4.5.6.7,过各等分点作斜支管轴心的平行线与支管与主管订交线于1′.2′.3′.4′.5′.6′.7′.③在支管直径17线段的延伸线的偏向上,作直线AB,AB=πD并将其12等分,得各等分点1.2.3.4.5.6.7.6.5.4.3.2.1.④过AB线段的各等分点1.2.3.4.5.6.7.6.5.4.3.2.1作AB的垂线,再过主管与支管的订交点1′.2′.3′.4′.5′.6′.7′作线段AB的平行线,依次对应订交于各点1″.2″.3″.4″.5″.6″.7″.6″.5″.4″.3″.2″.1″,将所得交点用油滑的曲线衔接起来,所得的几何图形就是支管睁开图(即雄头样板).⑤在主管右断面图上画半圆,由支管与主管的订交点1′.2′.3′.4′向右引主管轴心线的平行线,将主管断面图的半圆分成6份,交于a.b.c.d点.⑥三通主管下面作一线段7°1°平行于三通主管轴心线,在7°1°的一端,高低依次截取,并作7°1°的平行线段,再过1′.2′.3′.4′.5′.6′.7′各点作三通主管轴线的垂直引下线,依次订交于1°.2°.3°.4°.5°.6°.7°,将交得的各点用油滑的曲线衔接起来,所得图形等于三通主管开孔的睁开图(即雌头样板).3．2 同径斜三通管的制造同径斜交三通管的划线.下料及拼接与同径正三通雷同,坡口依据夹角的大小及开孔的大小可灵巧控制,以知足焊接请求为原则.主管和支管一般在钝角一边的上半只,可开全坡口,坡吵嘴度为30°～35°,下半只在尖角处为30°,然后逐渐过渡为45°,经由逐渐平均过渡,两管夹角处的坡口最大.图1-6同径斜三通管的睁开图4．异径斜三通管的睁开与制造4.1 径斜三通管接合线应用正投影道理画出异径斜三通的立面图与正面图,见图1—7.图1-7异径斜三通管投影图①在立面图和正面图支管顶端画半圆并6等分,得各等分点1.2.3.4.3.2.1,然后在立面图上和正面图上经由过程各等分点作支管轴线的平行线,在正面图上得交点4′.3′.2′.1′.2′.3′.4′.②过各交点(4′.3′.2′.1′.2′.3′.4′)向左引三通主管轴心线的平行线,使之与立面图上斜平行线对应订交于1°.2°.3°.4°.3°.2°.1°,将这些交点用油滑的曲线衔接起来,即为异径斜三通管的接合线,如图1—8所示.图1—8异径斜三通管接合线的求法4．2 异径斜三通管的睁开异径斜三通管的睁开如图1—9所示.①在异径斜三通支管直径71偏向的延伸线作一条线段AB,AB=πD(D为斜三通支管外径),并将其12等分.得交点7.6.5.4.3.2.1.2.3.4.5.6.7.②过线段AB的各等分点作线段AB的垂线,再由支管与主管接合线上各点1′.2′.3′.4′.5′,6′.7′各点作线段AB的平行线,与线段AB的垂线对应订交于7′.6′.5′.4′.3′.2′.1′.2′.3′.4′.5′.6′.7′各点,将所得的各点用油滑的曲线衔接起来,所得的几何图形即为支管睁开图(又称雄头样板).③在三通主管下面,过4°作一向线平行于三通主管轴心线,以4°直线为基准,高低依次截取等于正面图上的.④过立面图上1′.2′.3′.4′.5′.6′.7′作平行于三通主管轴心线的垂线,与1°.2°.3°.4°.3°.2°.1°直线订交于4″.5″.6″.7″.6″.5″.4″.3″.2″.1″.2″.3″各点,将上述各交点用油滑的曲线衔接起来,即得三通主管挖眼的睁开图(又称雌头样板).3．7．4．3 异径斜三通管的制造异径斜三通管的划线.下料及拼节办法与同径三通管雷同,不合之处在于支管拔出主管时,其管端应与主管外壁相平,管端不得伸人主管管腔内.图1—9异径斜三通管的睁开3．7．5 等径等角三通管的睁开及制造图3—24为等径等角三通管的睁开图.图中D代表三通管外径,三通管三个支管互成120°角.在ΔAOB中,∠AOB=120°,∠OAB=∠BOD=30°,是以,求作睁开图时用的小圆半径r的盘算公式为：式中r——睁开图用的小圆半径,mm;D——三通管外径,mm.图1-10等径等角三通管的睁开图等径等角三通管睁开图的步调.办法如下.①应用正投影道理绘出等径等角三通管的立面图(主视图).②在三通支管直径CD延伸线的偏向上作一程度线段EF,EF=πD(D为三通管外径),并将其12等分,得等分点1.2.3.4.3.2.1.2.3.4.3.2.1.过各等分点作垂直引线.③过O点作一程度线,与过EF各等分点所作的垂直引上线交于1′.2′.3′.4′.3′.2′.1′.2′.3′.4′.3′.2′.1′等点,以1′为圆心,以r(r＝D／2tan30°,亦可直接量取r=OM)为半径画半圆,并6等分,得等分点1°.2°.3°.4°.④过小半圆上的各等分点1°.2°.3°.4°向右引程度线,依次与EF各等分点的垂线订交于各点,将所得交点用油滑曲线衔接起来,即得等径等角三通管的睁开图.等径等角三通管的划线.下料.组对与正三通管雷同,只是三通管的夹角互为120°,组对时需用量角器卖力查对.3．7．6 随意率性角度的等径三通管的睁开及制造对于随意率性角度的三通管平日是用放样的办法来求睁开图.其具体办法.步调如下(见图1-11).①用正投影道理,绘出随意率性角度等径三通管的立面图(主视图).图1-11随意率性角度等径三通管睁开图②支管断面图上以D／2为半径作半圆并6等分,得等分点1.2.3.4.5.6.7,过各等分点作支管轴心线的平行线,与管Ⅰ.管Ⅱ的接合线交于点1′.2′.3′.4′.5′.6′.7′.③管Ⅰ睁开图.在管Ⅰ端,在直径BA偏向的延伸钱上,作一线段EF,EF＝πD,并将其12等分,得各等分点1.2.3.4.3.2.1.2.3.4.3.2.1,过各等分点作EF的垂线,再过督工.管Ⅱ的联合点1′.2′.3′.4′作EF的平行线,依次对应订交于各点,把各订交点用油滑的曲线衔接起来,即得督工睁开图.④管Ⅱ睁开图.在三通支管一端,沿其直径CD偏向的延伸线上作线段GH,GH=πD,并将其12等分,得等分点7°.6°.5°.4°.3°.2°.1°.2°.3°.4°.5°.6°.7°,过各等分点作GH的垂线.再过支管Ⅱ与支管Ⅱ的联合点7′.6′.5′.4′,支管Ⅱ与支管Ⅰ的联合点3′.2′.1′.作线段GH的平行线,依次与过等分GH各点的垂线对应订交于各点,把各订交点用油滑曲线衔接起来,即得管Ⅱ睁开图. 随意率性角度等径三通管的划线.下料与等径正三通管雷同,组对时需用量角器卖力校订所需角度.。
