异径斜三通带图版

三通放样三通的制作一、挤压三通挤压三通(见图5-17)是利用钢材的塑性并在不破坏金属组织的条件下，使钢管段按照三通胎模作塑性变形。

采用无缝钢管切成管段，经过压椭圆、加热挤凸颈、开孔、整形等加工成三通。

用挤压法，加工三通所用的钢管管径应使用比三通主通管直径大2～3号的管子，例如三通主通管为φ76mm，则采用φ102mm以上的钢管加工。

国内有挤压三通的定型产品。

图5-17 挤压三通二、焊接三通干管连接支管时经常在干管上开孔焊接支管而成焊接三通。

1.正三通正三通是支管与干管垂直的三通，分为等径正三通和异径正三通，其样板画法是相同的。

异径正三通展开法画样板，见图5-18。

先用于管外圆直径D画一圆，并画横向和竖向轴线。

在竖向轴线上截取0-4等于支管高度，过4点竖向轴线的垂线1-1，1-1长度等于支管外圆的直径D1，并被竖向轴线所平分(即1-4长度等于4-1长度)。

以1-1长度为直径在上方画半圆，再将半圆弧等分6等分，过圆弧上各等分点作支管直径1-1的垂线，交直径1-1于2、3、4、3、2点，延长各垂线交下面大圆(干管截面)于1′、2′、3′、4′、3′、2′各点。

过1-1向右引水平线，在水平线上截取1-1，等于支管外圆周长L1(L1=πD1)，再将1-1等分12等分，等分点为1、2、3、4、3、2、1、2、3、4、3、2、1，过各等分点作1-1的垂线，在各垂线上分别截取1-1′，2-2′，3-3′、4-4′、3-3′、2-2′、1-1′、2-2′……1-1′，其长度分别等于左图中的各线对应长度。

再用曲线板连接1′、2′、3′、4′、3′、2′、1′、2′……各点，可得出支管的展开图，用剪刀剪出即支管的下料样板。

图5-18 正三能下料样板图2.斜三通在样板纸上先画出斜三通的正面图与侧面图。

见图519。

分别在正面图和侧面图的支管端部，以支管外圆直径画半圆，分别将两个半圆等分八等分，过各等分点。

作与支管直径垂直的平行垂线。

三通管放样加工制作三通管是用于管道分支、分流处的管件，按主管与分支管的同异分为同径三通和异径三通，按分支管轴线与主管轴线的夹角（α)分为正交三通（α＝90°)和斜交三通(α＜90°）。

图1-1为三通管的投影图。

图1-1 三通管的立体图和投影图1．同径正交三通管的展开及制作1．1 同径正交三通管的展开同径正交三通管展开图的步骤、方法如下。

①以O为圆心，以D／2为半径作半圆并6等分，得等分点4′、3′、2′、1′、2′、3′、4′。

②沿半圆直径4′4′方向，作一线段AB，AB＝πD，并将其12等分，得等分点1、2、3、4、3、2、1、2、3、4、3、2、1。

③在直线AB上过各等分点作垂线，同时由半圆上各等分点1′、2′、3′、4′向右引水平线与各垂直线相交，将所得的交点连成圆滑的曲线，即得三通支管展开图（又称雄头样板）。

④以直线AB为对称线,将44范围内的垂直线对称地向上截取，并用圆滑的曲线连起来，即得三通主管展开图(又称雌头样板)，如图1—2所示。

图1—2 同径正交三通管展开图1． 2 同径正交三通管的制作划线之前，应在主管和支管上划出定位十字架，并用样冲轻轻冲之,再分别把雌、雄样板中心对准管道中心线，划出切割线，便可进行切割.切割时，应根据坡口的要求进行，支管上要全部坡口,坡口的角度在角焊处为45°,对焊处为30°从角焊处向对焊处（即尖角处）逐渐缩小坡口角度，且要过渡均匀。

同径三通组对时，要求主管上开孔的大小与支管径相配，焊缝处的内缝相平，组对时用宽座角尺校正支管与主管间的角度为90°，然后点焊固定，最后进行焊接。

2．异径正交三通管的展开及制作异径正交三通管也称异径正三通,简称异径三通，图1—3为异径三通的立体图和投影图。

2．1 异径正交三通管的展开异径正交三通管的展开步骤、方法如下(见图1—4)。

图1—3 异径正交三通管的立体图与投影图图1—4 异径正交三通管的展开①根据主管(管Ⅱ)及支管(管Ⅰ）的外径在一根垂直轴线上画出大小不同的两圆(将主管画成半圆，因支管与主管连接仅在上半圆)。

三通管放样加工制作固定，最后进行焊接。

2．异径正交三通管的展开及制作异径正交三通管也称异径正三通，简称异径三通，图1—3为异径三通的立体图和投影图。

2．1 异径正交三通管的展开异径正交三通管的展开步骤、方法如下(见图1—4)。

图1—3 异径正交三通管的立体图与投影图图1—4 异径正交三通管的展开①根据主管(管Ⅱ)及支管(管Ⅰ)的外径在一根垂直轴线上画出大小不同的两圆(将主管画成半圆，因支管与主管连接仅在上半圆)。

②将支管半圆6等分，得交点4、3、2、1、2、3、4，再从各等分点作支管轴线的平行线，与主管圆弧交于4′、3′、2′、1′、2′、3′、4′各点。

③沿直管直径44线的水平方向作一水平线段AB，AB=πD(D为支管管径)，并将其12等分，得各分点1、2、3、4、3、2、1、2、3、4、3、2、1各点。

④由直线AB上的各等分点作垂直引下线，然后由主管圆弧上各交点向右引水平线，对应相交于各点，用圆滑的曲线把各相交点连接起来，即得支管展开图(又称雄头样板)。

⑤再延长支管圆中心线的垂线，将此垂线的某一点定为1°，在此直线上以1°为中心，上下对称量取主管圆弧上的弧长，得交点1°、2°、3°、4°，通过这些点作支管圆中心垂线的垂直线。

⑥过支管与主管圆弧的各相交点4′、3′、2′、1′、2′、3′、4′作支管圆中心垂线的平行线，对应相交于各点，用圆滑的曲线将各相交点连接起来，即得三通主管展开图(又称雌头样板)。

2．2 异径正交三通管的制作划线之前，应先在主管和支管上划出定位十字线，并用样冲轻轻冲之，分别把雄、雌样板中心对准管道中心线划出割线，然后即可进行切割，组对时应用宽座角尺校正支管与主管的角度为90°，支管管端应与主管内壁相平，支管不得伸入主管管腔内。

3．同径斜交三通管的展开及制作同径斜交三通管简称同径斜三通，图1—5为同径斜三通的立体图和投影图。

异径偏心斜交三通CAD展开放样新方法异径偏心斜交三通是一种常用于管道系统的连接器件，它由两个相交的中心徑向不同的圆柱体构成。

在CAD设计中，展开放样是一种常见的技术，用于将三维物体展开成二维图形，以便进行加工和制造。

然而，对于异径偏心斜交三通的展开放样来说，由于其结构的特殊性，传统的展开方法存在一些问题，如计算复杂、精度低等。

因此，需要开发一种新的方法来实现该异径偏心斜交三通的CAD展开放样。

新方法的主要思路是将异径偏心斜交三通的展开问题转化为求解多个圆台展开的问题。

具体步骤如下：1.建立三维模型：在CAD软件中，根据异径偏心斜交三通的结构参数，建立其三维模型，包括两个相交的圆柱体和一个偏心的配接体。

2.切割圆柱体：将两个圆柱体根据与偏心的配接体的相交平面进行切割，得到多个截面。

3.圆台展开：对每个截面进行圆台展开，即将圆台展开成矩形。

展开的方法可以采用传统的等变形展开法或者参数化展开法。

4.拼接展开图形：根据切割的顺序和位置，拼接所有的展开图形，得到异径偏心斜交三通的总展开图形。

通过该新方法，可以有效地解决异径偏心斜交三通的展开问题，并实现高精度的展开图形。

与传统的展开方法相比，该方法具有如下的优点：1.计算简单：将异径偏心斜交三通的展开问题转化为多个圆台展开的问题，减少了计算的复杂性，提高了展开的效率。

2.精度高：采用等变形展开法或者参数化展开法，可以确保展开图形的准确性和精度。

3.易于制造：展开图形是二维的，可以直接应用于加工和制造过程中，提高了制造的效率和便利性。

需要注意的是，该新方法在实际应用中仍然需要进一步研究和验证。

同时，对于特殊形状的异径偏心斜交三通，可能需要进一步优化算法或开发专门的软件工具。

现代制造工程２００８年第５期ＣＡＤ／ＣＡＥ／ＣＡＰＰ／ＣＡＭ异径偏心斜交三通ＣＡＤ展开放样新方法刘萍华（北方民族大学，银川７５００２１）摘要：介绍一种利用三维ＣＡＤｓ０１ｉｄｗｏｒｌ婚系统软件进行钣金展开放样的技术手段。

该手段主要是利用三维ＣＡＤ软件ｌ：ｌ快速生成三通管件的立体图，然后由计算机快速测量出展开放样所需的各母线实长，最后进行平面展开图的绘制。

该方法突破了传统的“作图法”、“计算法”放样模式，提高了钣金放样的质量和效率，具有实际使用价值。

关键词：２Ｄ草图；３Ｄ草图；实体造型；智能标注；三通中图分类号：ＴＨｌ６；ＴＰ３９１．７文献标识码：Ｂ文章编号：１６７ｌ＿３１３３（２００８）０５—００４６—０３三通管件的展开放样是工程实际中一项经常开展的工作，在各种管道施工中，三通管件的制作量很大，特别是对于压力管道施工中的三通展开放样，为了保证焊接质量，其放样下料精度要求很高，因此，三通的展开放样在实际工程中占有很重要的位置。

三通管件是指由圆形管子相交形成的三个端口均为圆的构件，根据三端口的尺寸及相对位置，有等径（异径）同心直交三通、等径（异径）同心斜交三通、异径偏心斜交三通等，其中，异径偏心斜交三通相对前两种管件，其展开放样过程相对较复杂，因此，以此为例可较全面说明其展开放样过程。

传统三通放样方法有“作图法”、“计算法”。

“作图法”就是通过绘制管件的投影视图，求出管件展开所需的各母线实长，依据母线实长绘制其平面展开图。

“计算法”则是通过计算公式，求出管件展开所需的各母线实长，依据母线长度绘制其平面展开图。

上述两种方法，是多年来人们一贯使用的传统放样方法，随着三维ＣＡＤ技术的不断发展，尤其是近几年来，ＣＡＤ系统软件在工程设计领域等到了广泛应用，日益显示其优越性。

三维ＣＡＤ应用于钣金展开放样领域，目前还没有相关资料介绍，作者结合ＣＡＤ／ｃＡＭ教学实际以及工程设计经验，在该方面进行了积极探索和探讨，实践证明利用三维ＣＡＤ进行钣金件的展开放样，步骤简单、清晰，所求得的钣金展开数据准确可靠，是优于传统放样模式的一种新的、高效的钣金展开放样方法。

异径三通规格表|等径三通规格表|异径三通规格型号表坡口处外径公称通径中心至端面Outside DiameterNominal Diameter Center to EndD1 D2A 系列B 系列 A 系列 B 系列DN NPS C MSeries A Series B Series A Series B15×15×15 1/2 ×1/2 ×1/2 21.3 18 21.3 18 25 2515×15×10 1/2 ×1/2 ×3/8 21.3 18 17.3 14 25 2515×15×8 1/2 ×1/2 ×1/4 21.3 18 13.7 10 25 2520×20×20 3/4 ×3/4 ×3/4 26.9 25 26.9 25 29 2920×20×15 3/4 ×3/4 ×1/2 26.9 25 21.3 18 29 2920×20×10 3/4 ×3/4 ×3/8 26.9 25 17.3 14 29 2925×25×25 1×1×1 33.7 32 33.7 32 38 3825×25×20 1×1×3/4 33.7 32 26.9 25 38 3825×25×15 1×1×1/2 33.7 32 21.3 18 38 3832×32×32 1.1/4 1×.1/4 ×1.1/4 42.4 38 42.4 38 48 4832×32×25 1.1/4 1×.1/4 ×142.4 38 33.7 32 48 4832×32×20 1.1/4 ×1.1/4 3×/4 42.4 38 26.9 25 48 4832×32×15 1.1/4 ×1.1/4 1×/2 42.4 38 21.3 18 48 4840×40×40 1.1/2 1×.1/2 ×1.1/2 48.3 45 48.3 45 57 5740×40×32 1.1/2 1×.1/2 ×1.1/4 48.3 45 42.4 38 57 5740×40×25 1.1/2 1×.1/2 ×148.3 45 33.7 32 57 5740×40×20 1.1/2 ×1.1/2 3×/4 48.3 45 26.9 25 57 5740×40×15 1.1/2 ×1.1/2 1×/2 48.3 45 21.3 18 57 5750×50×50 2×2×2 60.3 57 60.3 57 64 6450×50×40 2×2×1.1/2 60.3 57 48.3 45 64 6050×50×32 2×2×1.1/4 60.3 57 42.4 38 64 57 50×50×25 2×2×160.3 57 33.7 32 64 51 50×50×20 2×2×3/4 60.3 57 26.9 25 64 44 65×65×65 2.1/2 2×/1/2 ×2.1/2 73.0 76 73.0 76 76 76 65×65×50 2.1/2 ×2/1/2 ×273.0 76 60.3 57 76 70 65×65×40 2.1/2 2×/1/2 ×1.1/2 73.0 76 48.3 45 76 67 65×65×32 2.1/2 2×/1/2 ×1.1/4 73.0 76 42.4 38 76 64 65×65×25 2.1/2 ×2/1/2 ×173.0 76 33.7 32 76 57 80×80×80 3×3×388.9 89 88.9 89 86 86 80×80×65 3×3×2.1/2 88.9 89 73.0 76 86 83 80×80×50 3×3×288.9 89 60.3 57 86 76 80×80×40 3×3×1.1/2 88.9 89 48.3 45 86 73 80×80×32 3×3×1.1/4 88.9 89 42.4 38 86 70 90×90×90 3.1/2 3×.1/2 ×3.1/2 101.6 - 101.6 - 95 95 90×90×80 3.1/2 3×.1/2 ×3101.6 - 88.9 89 95 92 90×90×65 3.1/2 3×.1/2 ×2.1/2 101.6 - 73.0 76 95 89 90×90×50 3.1/2 3×.1/2 ×2101.6 - 60.3 57 95 83 90×90×40 3.1/2 3×.1/2 ×1.1/2 101.6 - 48.3 45 95 79 100×100×100 4×4×4114.3 108 114.3 108 105 105 100×100×90 4×4×3.1/2 114.3 108 101.6 - 105 102 100×100×80 4×4×3114.3 108 88.9 89 105 98 100×100×65 4×4×2.1/2 114.3 108 73.0 76 105 95 100×100×50 4×4×2114.3 108 60.3 57 105 89 100×100×40 4×4×1.1/2 114.3 108 48.3 45 105 86 125×125×125 5×5×5141.3 133 141.3 133 124 124 125×125×100 5×5×4141.3 133 114.3 108 124 117 125×125×90 5×5×3.1/2 141.3 - 101.6 - 124 114125×125×80 5×5×3141.3 133 88.9 89 124 111 125×125×65 5×5×2.1.2 141.3 133 73.0 76 124 108 125×125×50 5×5×2141.3 133 60.3 57 124 105 150×150×150 6×6×6168.3 159 168.3 159 143 143 150×150×125 6×6×5168.3 159 141.3 133 143 137 150×150×100 6×6×4168.3 159 114.3 108 143 130 150×150×90 6×6×3.1/2 1, 68.3 - 101.6 - 143 127 150×150×80 6×6×3168.3 159 88.9 89 143 124 150×150×65 6×6×2.1/2 168.3 159 73.0 76 143 121 200×200×200 8×8×8219.1 219 219.1 219 178 178 200×200×150 8×8×6219.1 219 168.3 159 178 168 200×200×125 8×8×5219.1 219 141.4 133 178 162 200×200×100 8×8×4219.1 219 114.3 108 178 156 200×200×90 8×8×3.1/2 219.1 - 101.6 - 178 152 250×250×250 10×10×10 273.0 273 273.0 273 216 216 250×250×200 10×10×8273.0 273 219.1 219 216 203 250×250×150 10×10×6273.0 273 168.3 159 216 194 250×250×125 10×10×5273.0 273 141.3 133 216 191 250×250×100 10×10×4273.0 273 114.3 108 216 184 300×300×300 12×12×12 323.9 325 323.9 325 254 254 300×300×250 12×12×10 323.9 325 273.0 273 254 241 300×300×200 12×12×8323.9 325 219.1 219 254 229 300×300×150 12×12×6323.9 325 168.3 159 254 219 300×300×125 12×12×5323.9 325 141.3 133 254 216 350×350×350 14×14×14 355.6 377 355.6 377 279 279 350×350×300 14×14×12 355.6 377 323.9 325 279 270 350×350×250 14×14×10 355.6 377 273.0 273 279 257350×350×200 14×14×8355.6 377 219.1 219 279 248 350×350×150 14×14×6355.6 377 168.3 159 279 238 400×400×400 16×16×16 406.4 426 406.4 426 305 305 400×400×350 16×16×14 406.4 426 355.6 377 305 305 400×400×300 16×16×12 406.4 426 323.9 325 305 295 400×400×250 16×16×10 406.4 426 273.0 273 305 283 400×400×200 16×16×8406.4 426 219.1 219 305 273 400×400×150 16×16×6406.4 426 168.3 159 305 264 450×450×450 18×18×18 457 480 457 480 343 343 450×450×400 18×18×16 457 480 406.4 426 343 330 450×450×350 18×18×14 457 480 355.6 377 343 330 450×450×300 18×18×12 457 480 323.9 325 343 321 450×450×250 18×18×10 457 480 273.0 273 343 308 450×450×200 18×18×8457 480 219.1 219 343 298 500×500×500 20×20×20 508 530 508 530 381 381 500×500×450 20×20×20 508 530 457 480 381 368 500×500×400 20×20×20 508 530 406.4 426 381 356 500×500×350 20×20×20 508 530 355.6 377 381 356 500×500×300 20×20×20 508 530 323.9 325 381 346 500×500×250 20×20×20 508 530 273.0 273 381 333 500×500×200 20×20×20 508 530 219.1 219 381 324 550×550×550 22×22×22 559 - 559 - 419 419 550×550×500 22×22×20 559 - 508 - 419 406 550×550×450 22×22×18 559 - 457 - 419 394 550×550×400 22×22×16 559 - 406.4 - 419 381 550×550×350 22×22×14 559 - 355.6 - 419 381 550×550×300 22×22×12 559 - 323.9 - 419 371550×550×250 22×22×10 559 - 273.0 - 419 359 600×600×600 24×24×24 610 630 610 630 432 432 600×600×550 24×24×22 610 - 559 - 432 432 600×600×500 24×24×20 610 630 508 530 432 432 600×600×450 24×24×18 610 630 457 480 432 419 600×600×400 24×24×16 610 630 406.4 426 432 406 600×600×350 24×24×14 610 630 355.6 377 432 406 600×600×300 24×24×12 610 630 323.9 325 432 397 600×600×250 24×24×10 610 630 273.0 273 432 384 650×650×650 26×26×26 660 - 660 - 495 495 650×650×600 26×26×24 660 - 610 - 495 483 650×650×550 26×26×22 660 - 559 - 495 470 650×650×500 26×26×20 660 - 508 - 495 457 650×650×450 26×26×18 660 - 457 - 495 444 650×650×400 26×26×16 660 - 406.4 - 495 432 650×650×350 26×26×14 660 - 355.6 - 495 432 650×650×300 26×26×12 660 - 323.9 - 495 422 700×700×700 28×28×28 711 720 711 720 521 521 700×700×650 28×28×26 711 - 660 - 521 521 700×700×600 28×28×24 711 720 610 630 521 508 700×700×550 28×28×22 711 - 559 - 521 495 700×700×500 28×28×20 711 720 508 529 521 483 700×700×450 28×28×18 711 720 457 478 521 470 700×700×400 28×28×16 711 720 406.4 426 521 457 700×700×350 28×28×14 711 720 355.6 377 521 457 700×700×300 28×28×12 711 720 323.9 325 521 448 750×750×750 30×30×30 762 - 762 - 559 559750×750×700 30×30×28 762 - 711 - 559 546 750×750×650 30×30×26 762 - 660 - 559 546 750×750×600 30×30×24 762 - 610 - 559 533 750×750×550 30×30×22 762 - 559 - 559 521 750×750×500 30×30×20 762 - 508 - 559 508 750×750×450 30×30×18 762 - 457 - 559 495 750×750×400 30×30×16 762 - 406.4 - 559 483 750×750×350 30×30×14 762 - 355.6 - 559 483 750×750×300 30×30×12 762 - 323.9 - 559 473 750×750×250 30×30×10 762 - 273.0 - 559 460 800×800×800 32×32×32 813 820 813 820 597 597 800×800×750 32×32×30 813 - 762 - 597 584 800×800×700 32×32×28 813 820 711 720 597 572 800×800×650 32×32×26 813 - 660 - 597 572 800×800×600 32×32×24 813 820 610 630 597 559 800×800×550 32×32×22 813 - 559 - 597 546 800×800×500 32×32×20 813 820 508 529 597 533 800×800×450 32×32×18 813 820 457 478 597 521 800×800×400 32×32×16 813 820 406.4 426 597 508 800×800×350 32×32×14 813 820 355.6 377 597 508 850×850×850 34×34×34 864 - 864 - 635 635 850×850×800 34×34×32 864 - 813 - 635 622 850×850×750 34×34×30 864 - 762 - 635 610 850×850×700 34×34×28 864 - 711 - 635 597 850×850×650 34×34×26 864 - 660 - 635 597 850×850×600 34×34×24 864 - 610 - 635 584 850×850×550 34×34×22 864 - 559 - 635 572850×850×500 34×34×20 864 - 508 - 635 559 850×850×450 34×34×18 864 - 457 - 635 546 850×850×400 34×34×16 864 - 406.4 - 635 533 900×900×900 36×36×36 914 920 914 920 673 673 900×900×850 36×36×34 914 - 864 - 673 660 900×900×800 36×36×32 914 920 813 820 673 648 900×900×750 36×36×30 914 - 762 - 673 635 900×900×700 36×36×28 914 920 711 720 673 622 900×900×650 36×36×26 914 - 660 - 673 622 900×900×600 36×36×24 914 - 610 - 673 610 900×900×550 36×36×22 914 - 559 - 673 597 900×900×500 36×36×20 914 920 508 529 673 584 900×900×450 36×36×18 914 920 457 478 673 572 900×900×400 36×36×16 914 920 406.4 426 673 559机械三通基本尺寸<沟槽式>公称通径Nominal D×d(mm) Diameter(mm) 公称压力NominalPressure(Mpa)螺栓尺寸BoltDimensions最大外形尺寸Max.Outline Dimensions(mm)K φL H100×50 108×60100×65 108×76 100×50 114×60 100×65 114×76 2- M12×70 110134140185 110125×50 133×60125×65 133×76 157 215125×80 133×89125×50 140×602- M12×75 115 125 125×65 140×76 164 220125×80 140×89150×50 159×60150×65 159×76150×80 159×89 150×100 159×108 2.5187 242150×100 159×114150×50 165×602- M12×80 135 135 150×65 165×76150×80 165×89 193 245150×100 165×108150×100 165×114200×50 219×60200×65 219×76200×80 219×89200×100 219×1082- M16×100 155 250 300 165 200× 100 219×114200×125 219×133200×125 219×140机械三通<螺纹式> 公称通径Nominal Diameter(mm) D×d(mm)公称压力NominalPressure(Mpa)螺栓尺寸BoltDimensions最大外形尺寸Max.Outline Dimensions(mm)K φL H65×25s 76×G165×32s 76×G1/486 100 154 87 80×25s 89×G1 2- M10×6080×32s 89×G11/4 92 114 165 9280×40s 89×G11/2100×25s 108×G1100×32s 108×G11/4100×40s 108×G1/2 134100×50s 108×G2100×65s 108×G21/22- M12×70 110 185 105 100×25s 114×G1100×32s 114×G11/4 2.5100×40s 114×G11/2 150100×50s 114×G2100×65s 114×G21/2125×25s 133×G1125×32s 133×G11/4125×40s 133×G11/2125×50s 133×G2 125×65s 133×G21/2 2- M12×75 125157 215125125×80s 133×G3125×25s 140×G1125×32s 140×G11/4164 220125×40s 140×G11/2125×50s 140×G2125×65s 140×G21/2125×80s 140×G3150×25s 159×G1150×32s 159×G11/4 126 150×40s 159×G11/2188 245 150×50s 159×G2150×65s 159×G21/2 140 150×80s 159×G32- M12×80 140150×25s 165×G1150×32s 165×G11/4 126 150×40s 165×G11/2193 245 150×50s 165×G2150×65s 165×G21/2 140150×80s 165×G3200×25s 219×G1200×32s 219×G11/4 155 200×40s 219×G11/22- M16×110 155 250 300 200×50s 219×G2200×65s 219×G2/2 165200×80s 219×G33 、通过活动，使学生养成博览群书的好习惯。

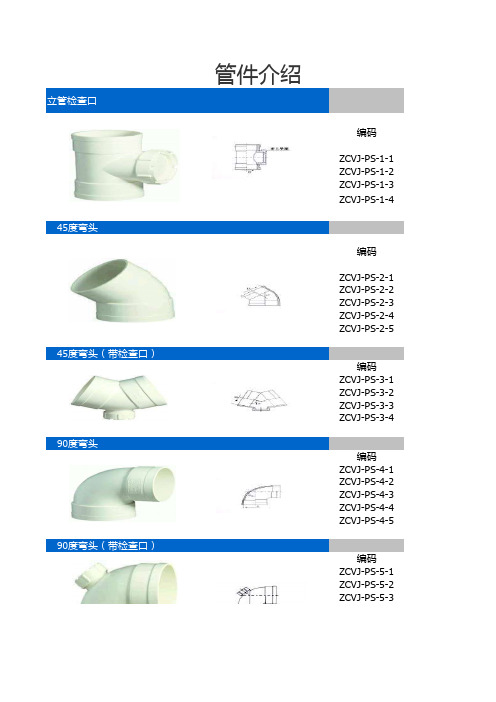

管件的分类及图片对照管件分类管件是指用于连接管道的各种元件，根据连接方式和用途的不同，可分为以下几类：1.接头类接头类管件包括刚性接头、挠性接头、内丝接头、外丝接头、内外丝接头、单丝接头、双丝接头、丝扣接头、平面游任阳丝游任阴丝游任内外牙游任仪表接头、止阀接头、压力表接头、燃气表接头、卡套式接头、扩口式接头、焊接接头、承口接头、快速接头、气动快速接头、液压快速接头、异径直通管道、减震器、有边接头、异径有边接头、直接头、翻边接头、管束活接头、半管接头、旋转接头、吹扫接头、管道修补器、补偿器、哈夫节、光面接头、关节接头、防盗接头、可曲挠橡胶接头、传力接头、鞍型接头、卡箍胶管接头、格林接头等。

2.弯头类弯头类管件包括外接头、沟槽式弯头、卡套式弯头、对焊弯头、承插弯头、可曲挠橡胶弯头、内牙弯头、外牙弯头、内外牙弯头、带边弯头、带座弯头、异径弯头、无缝弯头、法兰弯头、双承弯头、卫生级弯头、45°弯头等。

3.三通类三通类管件包括弯头180°、正三通、异径三通、斜三通、Y三通、瓶型三通、机械三通、鞍形三通、沟槽式三通、对焊三通、承插三通、卡套三通、内牙三通、暖气专用三通、内外牙三通、螺纹三通、外牙三通、消音三通、顺水三通、带边三通、锻制三通等。

4.四通类四通类管件包括无缝三通、卫生级三通、正四通、斜四通、机械四通、等径四通、异径四通、平面四通、立体四通、沟槽四通、对焊四通、丝扣四通、承插四通、无缝四通、卫生级四通等。

5.异径管类异径管类管件包括同心异径管、偏心异径管、沟槽式异径管、卫生级异径管、焊接异径管、内螺束节螺纹异径管、外螺束节高压异径管等。

6.法兰类法兰类管件包括沟槽式法兰、平插法兰、平焊法兰、对焊法兰、高径法兰、盲板法兰、双承异径管等。

7.弯管类弯管类管件包括带颈法兰、承插焊法兰、卫生级法兰、过桥弯管、压力表弯管、急弯弯管、U型弯管、S型弯管等。

8.管帽类管帽类管件包括六角管帽、圆管帽、对焊管帽、封头、圆封头、椭圆封头、锥型封头、无直边封头、堵头、丝堵、快装堵头等。

五、三通的展开1. 三通及其主要参数三通是管路引出一个分支管时的连接件。

如果在一个连接件上同时引出二个支管，那就是四通了。

这里我们只介绍三通，因为只要会做三通，用同样的方法再做一个支管不就成了四通！支管与主管口径相同时的三通叫等径三通，口径不同时则叫异径三通；支管中心线与主管中心线相交，交角为90°叫正三通，否则叫斜三通；如果中心线不相交，那就叫偏三通；还有，支管与主管截面形状都不同的三通叫异形三通。

列出这么些三通的目的不仅是提出一个分类名称，还想告诉大家：从展开和制造的角度看，加工时它们一个比一个难。

因为课时的限制，本次实训的重点只能放在难度不大的圆管三通制作上。

圆管三通的主要参数有：三通的角度；主管、支管的直径；支管对主管的偏心距；其他相关大小尺寸。

圆管三通的展开与圆管弯头一样采用平行线法展开。

对数理基础较好的学生来说，展开的难度不在于展开方法的掌握，而在于精确作图的操作功夫。

从这一个例题开始，我们应该把关注的重心转移到几何画图的技能训练上来，不但要知道怎么画，还要熟练、精确和迅速地画好展开图。

2. 等径斜三通的展开请看图2-3-3a。

1) 已知条件如图2-3-3a所示：主管外径 j88.5 支管外径 j88.5 中心线夹角 45°样板厚度 0.5 主、支管管端到开口的最段距离均为502) 展开要求⑴求作支管的外包样板和主管的开孔样板；⑵方法正确；（按照指定的平行线法展开）⑶作图精确。

（作图精度≤0.5，展开长度≤±1，展开曲线连接圆滑，线宽＜0.5）3) 展开分析⑴本题两等径管相贯，中心线相交；正因为等径，故其相贯线不能偏向任何一方，因此在立面图中相贯线只能是中心线夹角的平分线；⑵从图中∠A0B 和∠A0D看支管，其实就是两个不同角度弯头里边的一半，因此支管的展开跟弯头的展开方法是一样的；⑶展开曲线应该是相位相差180°的两个半波正弦曲线相连而成。

图2-3-3b 斜三通支管展开图4) 求实长见图2-3-3b。
