CT-GPS2003S全球卫星同步时钟(使用说明书)

CT-TSS2000时间同步系统主时钟(GPS)使用说明书成都可为科技发展有限公司公司简介成都可为科技发展有限公司成立于2000年7月，位于成都市高新技术产业开发区高新孵化园(国家软件基地)，是专业从事中国北斗星定位系统、美国GPS全球定位系统、原子钟及IRIG-B时间码等时间类产品研发、生产和销售的国家级高新技术企业。

由可为公司自行研发生产并提供的授时产品主要有：CT-TSS2000时间同步系统，CT-CBD001系列北斗星同步时钟，CT-GPS25、CT-GPS301、CT-GPS2003、CT-GPS2002系列全球卫星同步时钟等，这些产品的特点是输出格式多，时间精度和可靠性高，使用方便，不受地域等条件的限制，抗干扰能力强，广泛应用于同步时钟系统的建立以及各种需要高精度授时的自动化装置和自动化系统。

CT-TSS2000时间同步系统作为一套完整的授时系统，能全面解决电厂变电站内各种设备及自动化系统的时间需要。

目前可为公司的授时产品已经在军队、电力、电信和民航等行业有近六千台(套)成功投入运行，用户反应良好!我国电力行业迅速发展，与其相关的自动化产品迅速增长，电力系统的安全稳定运行对时间的基准同一和同步性及精度要求进一步提高，在电网内的电厂、变电站及调度中心建立专用的时间同步系统已经显得十分迫切和必要。

可为公司成功研发的CT-TSS2000(COVE TECHNOLOGY TIME SYNCHRONOUS SYSTEM 2000)时间同步系统，是可为公司在多年来的专业技术经验积累基础上，充分发挥自身在授时产品领域的技术优势和应用经验，依托相关的科研院所和军工企业，结合中国北斗星定位系统、美国GPS全球定位系统、原子钟频率振荡器及IRIG-B码靶场时间标准等技术特点并考虑了各种涉及国家安全的关联因素，特别是针对中国北斗星的技术优势及具有安全性上的可靠保证等特点，在满足电力系统现在的需要及将来的发展要求基础上自主开发的具有国内先进水平的授时产品。

GPS对时专题介绍说明文档文件名称GPS对时专题介绍文件说明无版本记录GPS对时介绍说明文档一、GPS装置介绍我们常用的都是烟台恒宇的GPS卫星同步时钟1、前面板说明：（图1）（1）液晶显示屏，主要显示当前时间、接收到卫星信号的个数。

（2）POWER: 电源指示灯，接通电源即亮。

（3）PPS: 秒脉冲指示灯，每秒闪亮。

接通电源， PPS指示灯（绿）长亮，表示GPS正在搜索卫星，尚不能提供精确的时间， 秒脉冲输出接口无输出。

当GPS 跟踪上卫星后，PPS灯每秒闪亮一次。

（4）PPM: 分脉冲指示灯，每分钟闪亮。

（5）PPH: 时脉冲指示灯，每小时闪亮。

（6）GPS: 定位指示灯，系统处于定位状态时亮。

（7）ALARM: 报警指示灯，没有卫星信号时此灯会亮。

2、后面板说明1 2 3 4 5 6 7 8（图2）（1）电源开关（2）电源插座(AC/DC85～265V) （3）保险管座（4）COM1、COM2：RS232串口 （5）COM3、COM4：RS422串口（6）PPS / PPM：空节点方式的秒/分脉冲输出接口，+ 端为C 极，- 端为E 极，C 、E 间外接电压Vce＜30V，允许电流Ice＜50mA（7）IRIG-B：TTL 方式的IRIG-B 码输出，芯 — 信号，外壳 — 地 （8）GPS 天线输入接口3、通信接口输出引脚示意图:RS-232 RS-422/4853456789123456789122---RXD 2---T+ 3---TXD 3---T-5---GND 5---GND（图3）4、常见故障处理（1）打开电源开关，若液晶无任何显示，请检查电源是否有电，电源线、电源插座及保险管等接触是否良好。

（2）串口无信息输出时，请检查串口线引脚是否正常，接口与装置连接状态是否良好，通信格式及波特率设定是否正确。

（3）长时间不定位，请检查天线安装是否正确，天线接口与装置连接是否牢固。

（4）PCI 板卡的简单故障排除●PPS指示灯不亮，请检查板卡是否插紧， 微机是否上电。

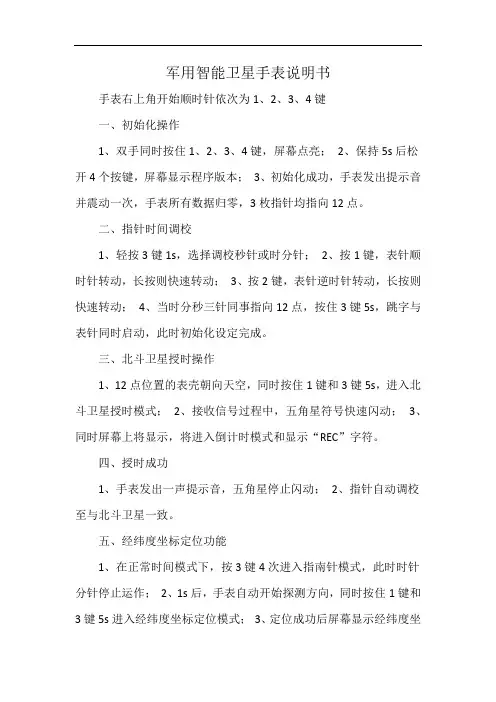

军用智能卫星手表说明书
手表右上角开始顺时针依次为1、2、3、4键
一、初始化操作
1、双手同时按住1、
2、
3、4键，屏幕点亮；2、保持5s后松开4个按键，屏幕显示程序版本；3、初始化成功，手表发出提示音并震动一次，手表所有数据归零，3枚指针均指向12点。

二、指针时间调校
1、轻按3键1s，选择调校秒针或时分针；
2、按1键，表针顺时针转动，长按则快速转动；
3、按2键，表针逆时针转动，长按则快速转动；
4、当时分秒三针同事指向12点，按住3键5s，跳字与表针同时启动，此时初始化设定完成。

三、北斗卫星授时操作
1、12点位置的表壳朝向天空，同时按住1键和3键5s，进入北斗卫星授时模式；
2、接收信号过程中，五角星符号快速闪动；
3、同时屏幕上将显示，将进入倒计时模式和显示“REC”字符。

四、授时成功
1、手表发出一声提示音，五角星停止闪动；
2、指针自动调校至与北斗卫星一致。

五、经纬度坐标定位功能
1、在正常时间模式下，按3键4次进入指南针模式，此时时针分针停止运作；
2、1s后，手表自动开始探测方向，同时按住1键和3键5s进入经纬度坐标定位模式；
3、定位成功后屏幕显示经纬度坐
标值。

After you set the day information,pressing the SET button again will cancel this setting mode and the system shows the adjusted display.The system will also automatically return to the normal display about 10seconds after you stop adjusting a mode.The navigation system receives signals from the global positioning system (GPS),and the displayed time is updated automatically by the GPS.Refer to the navigation system manual for how to adjust the time.4.On models with navigation systemSetting the Clock and Calendar232Press the REAR PWR button.The indicator on the REAR PWR button will come on,as well as the indicator on the FRONT SOURCE button.The rear seat passengers can then operate the rear system from the control panel in the ceiling.The rear control panel can also be detached and used as a remote control,by pushing the RELEASE button,and pulling the remote toward you.When you turn on the system,the rear speakers are automatically turned off if the rear system selects a different entertainment source than the front system.You will see the Rear Speakers Off icon both in the audio display and the overhead screen.The sound for the rear system is sent to the wireless headphones.The ignition switch must be in the ACCESSORY (I)or the ON (II)position to operate the rear entertainment system.With this system,the rearpassengers can enjoy a different entertainment source (radio,disc changer,DVD player,XM Radio,or optional CD changer/tape player)than the front seat occupants.The audio is broadcast through the supplied wireless headphones.Your vehicle is equipped with a rear entertainment system that includes a DVD player for the enjoyment of the rear passengers.Pressing the REAR CTRL OFF button disables rear control.The indicator in the button comes on and your passengers can no longer operate the system with the rear control panel.When the button is pressed,the ‘‘CTRL OFF’’message appears in the overhead screen to let your passengers know that the control panel is disabled.The rear system selects the source it was last set to.If that source has been removed (the DVD has been ejected from the player,for example),you will see ‘‘DVD EJECT’’in the display.You should select another source or insert a DVD.If you want to turn the rear speakers on again,press and hold the REAR PWR button until the Rear Speakers Off icon goes off.The rear speakers are connected to the front system,so they will always play the source that the front system is set to.CONTINUEDAvailable on U.S.Entertainment Package and Canadian Elite Package modelsTo Turn On the SystemRear SpeakersRear Entertainment SystemFeatures233NOTE:Rear Entertainment System234Open the overhead screen by pushing the OPEN button.The screen will swing down part-way.Pivot the screen the rest of the way.If you pivot the screen too farforward,past the second detent,the display will turn off.Pivot the screen back to the second or first detent to turn the display back on.To close the screen,pivot it up until it latches.To operate the rear entertainment system from the front panel,press the REAR SOURCE button.You will hear two beeps and the indicator in the button comes on to show that the control panel is enabled.The DVD player in your rearentertainment system can play DVD video discs,audio CDs MP3/WMA discs and DTS CDs.If you do not operate the rearentertainment system from the front panel within 10seconds,theindicator goes off and the FRONT SOURCE indicator comes on automatically.To play the radio,the buttons for the front entertainment system have the same functions.If discs are loaded in the discchanger of the upper part,select the 6DISC button.If a disc is loaded in the lower player,select the DVD button.CONTINUEDTo Select Rear Entertainment from the Front Control Panel Operating the DVD Player from the Front Control Panel Rear Entertainment SystemFeatures235。

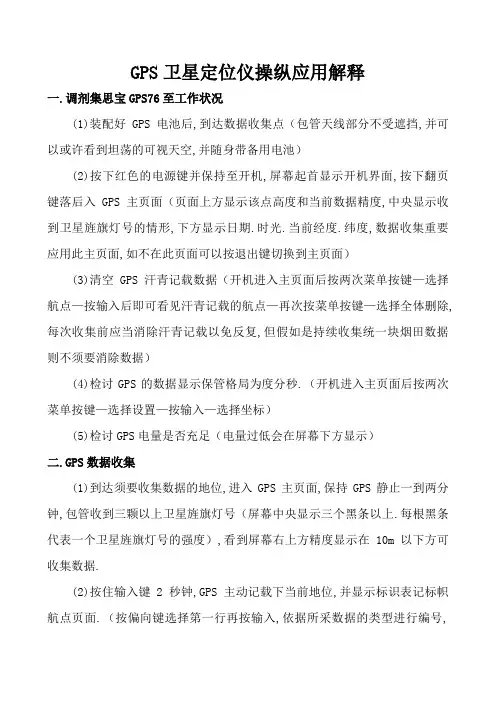

GPS卫星定位仪操纵应用解释一.调剂集思宝GPS76至工作状况(1)装配好GPS电池后,到达数据收集点（包管天线部分不受遮挡,并可以或许看到坦荡的可视天空,并随身带备用电池）(2)按下红色的电源键并保持至开机,屏幕起首显示开机界面,按下翻页键落后入GPS主页面（页面上方显示该点高度和当前数据精度,中央显示收到卫星旌旗灯号的情形,下方显示日期.时光.当前经度.纬度,数据收集重要应用此主页面,如不在此页面可以按退出键切换到主页面）(3)清空GPS汗青记载数据（开机进入主页面后按两次菜单按键—选择航点—按输入后即可看见汗青记载的航点—再次按菜单按键—选择全体删除,每次收集前应当消除汗青记载以免反复,但假如是持续收集统一块烟田数据则不须要消除数据）(4)检讨GPS的数据显示保管格局为度分秒.（开机进入主页面后按两次菜单按键—选择设置—按输入—选择坐标）(5)检讨GPS电量是否充足（电量过低会在屏幕下方显示）二.GPS数据收集(1)到达须要收集数据的地位,进入GPS主页面,保持GPS静止一到两分钟,包管收到三颗以上卫星旌旗灯号（屏幕中央显示三个黑条以上.每根黑条代表一个卫星旌旗灯号的强度）,看到屏幕右上方精度显示在10m以下方可收集数据.(2)按住输入键2秒钟,GPS主动记载下当前地位,并显示标识表记标帜航点页面.（按偏向键选择第一行再按输入,依据所采数据的类型进行编号,可以按“+”“–”按键切换输入法,编号必须按照编码规矩次序编写并在野外收集记载卡上记载每一个收集点的相干信息,防止数据收集错误.留意编号不克不及反复,选择OK ,再选择肯定,完成一个点的数据收集）(3)在收集管网水渠及烟田时,需严厉按照沿途现实外形进行记载, 即在每一个折转弯处进行记载(不含五米内折转弯).(4)在收集相邻两块烟田时不得交叉越界收集.(5)因水窑散布密度相对较大在收集水窑时请求收集每一个水窑时定位时光不得少于10分钟,GPS手持机上提醒的精度要小于5米.三.数据后期处理(1)收集完数据后,假如须要修正某个航点的编号,可以开机进入主页面后按两次菜单按键—选择航点—按输入后即可看见汗青记载的航点,即可再次修正此点的编号.(2)检讨GPS上的收集信息后,把GPS衔接至盘算机进行数据导入,但衔接前必定要封闭GPS电源再衔接.。

The upper display shows the time when the ignition switch is in the ACCESSORY (I)or ON (II)position.The navigation system receives signals from the Global Positioning System (GPS),and the displayed time is updated automatically by the GPS.Refer to the navigation system owner’s manual to set up the time.To set the time,press the clock set (SOUND)button until you hear a beep.The displayed time begins to blink.Press and hold the H (preset 4)side of the bar until the hour advances to the desired time.Press and hold the M (preset 5)side of the bar until the minutes advance to the desired time.Press the clock set (SOUND)button again to enter the set time.You can quickly set the time to the nearest hour.If the displayed time is before the half hour,pressing the clock set (SOUND)button until you hear a beep,then pressing the R (preset 6)side of the bar sets the clock back to the previous hour.Ifthe displayed time is after the half hour,the clock sets forward to the beginning of the next hour.For example:1:06will reset to 1:001:53will reset to 2:00If your vehicle’s battery isdisconnected or goes dead,you may need to set the clock.On models without navigation systemOn models with navigation systemSetting the ClockFeatures173With the system set,you can still open the trunk with the remote transmitter without triggering the alarm.The alarm will sound if the trunk lock is forced,or the trunk is opened with the trunk release handle or the emergency trunk opener.The security system will not set if the hood,trunk,or either door is not fully closed.Before you leave the vehicle,make sure the doors,trunk,and hood are securely closed.To see if the system is set after you exit the vehicle,press the LOCK button on the remotetransmitter within 5seconds.If the system is set,the horn will beep once.Do not attempt to alter this system or add other devices to it.The security system automatically sets 15seconds after you lock the doors,hood,and trunk.For thesystem to activate,you must lock the doors from the outside with the key,lock tab,door lock switch,or remote transmitter.The security system indicator on the instrument panel starts blinking immediately to show you the system is setting itself.The security system helps to protect your vehicle and valuables from theft.The horn sounds and a combination of headlights (low beam),parking lights,side marker lights,andtaillights flash if someone attempts to break into your vehicle or remove the radio.This alarm continues for 2minutes,then it stops.To reset an alarming system before the 2minutes have elapsed,unlock the driver’s door with the key or the remote transmitter.All models except LXSecurity System174NOTE:Cruise control allows you to maintain a set speed above 25mph (40km/h)without keeping your foot on the accelerator pedal.It should be used for cruising on straight,openhighways.It is not recommended for city driving,winding roads,slippery roads,heavy rain,or bad weather.Press and release the SET/DECEL button on the steering wheel.The CRUISE CONTROL indicator on the instrument panel comes on to show the system is now activated.Cruise control may not hold the set speed when you are going up and down hills.If your speed increases going down a hill,use the brakes to slow down.This will cancel cruise control.To resume the set speed,press the RES/ACCEL button.The indicator on the instrument panel will come back on.When climbing a steep hill,the automatic transmission may downshift to hold the set speed.3.Cruise ControlFeatures175You can increase the set cruising speed in any of these ways:Press and hold the RES/ACCEL button.When you reach thedesired cruising speed,release the button.Push on the accelerator pedal until you reach the desired cruising speed,then press the SET/DECEL button.Even with cruise control turned on,you can still use the accelerator pedal to speed up for passing.After completing the pass,take your foot off the accelerator pedal.The vehicle will return to the set cruising speed.Resting your foot on the brake or clutch pedal causes cruise control to cancel.To increase your speed in very small amounts,tap the RES/ACCEL button.Each time you do this,the vehicle will speed up about 1mph (1.6km/h).Changing the Set SpeedCruise Control176Tap the brake or clutch pedal.Push the CANCEL button on the steering wheel.When you push the CANCEL button,or tap the brake or clutch pedal,the system will remember thepreviously-set cruising speed.To return to that speed,accelerate to above 25mph (40km/h),then press and release the RES/ACCEL button.The CRUISE CONTROL indicator comes on,and the vehicle will accelerate to the same cruising speed as before.You can cancel cruise control in any of these ways:Push the CRUISE button on the steering wheel.Pressing the CRUISE button turns the system off and erases the previous cruising speed.Resuming the Set SpeedCancelling Cruise ControlCruise ControlFeatures177If you are training HomeLink to operate a garage door or gate,you should unplug the motor for that device during training.Repeatedly pressing the remote control button could burn out the motor.They do not have the safety feature that causes the motor to stop and reverse if an obstacle is detected during closing,increasing the risk of injury.HomeLink stores the code in a permanent memory.There should be no need to retrain HomeLink if your vehicle’s battery goes dead or is disconnected.If your garage door opener was manufactured before April 1982,you may not be able to program HomeLink to operate it.The HomeLink universaltransceiver built into your vehicle can be programmed to operate up to three remotely controlled devices around your home,such as garage doors,lighting,or home security systems.For quick and accurate training,make sure the remote transmitter for the device (garage door,automatic gate,security system,etc.)has a fresh battery.If you just received your vehicle and have not trained any of the buttons inHomeLink before,you should erase any previously learned codes before training the first button.If you are training the second or third buttons,go directly to step 1.Unplug the garage door opener motor from the electrical outlet.Hold the end of the garage door opener remote 2to 5inches from HomeLink.Make sure you are not blocking your view of the red indicator in HomeLink.Always refer to the operatinginstructions and safety information that came with your garage door opener or other equipment youintend to operate with HomeLink.If you do not have this information,contact the manufacturer of the equipment.To do this,press and hold the two outside buttons on the HomeLink transceiver for about 20seconds,until the red indicator flashes.2.1.On EX-V6modelGeneral InformationImportant Safety Precautions Training HomeLinkBefore you begin HomeLink Universal Transceiver178step 1.Release the buttons,then gotosecond.If the button works,programming is complete.If the button does not work go to step 6.Pressand hold the remote transmitter button and one of the HomeLink buttons at the same time.If the red indicator in HomeLink begins to flash slowly at first,then rapidly, release both buttons, and go to step 5.Repeatthese steps to train the other two HomeLink buttons to operate any other compatible remotely controlled devices around your home (lighting,automatic gate, security system,etc.).If the indicator flashes rapidly for 2seconds then stays on,you have a rolling code transmitter:go to ‘‘Training with a Rolling Code System’’(see page ).If the indicator stays on or flashes slowly,repeat steps 2thru 5.Push and hold the HomeLink button for a few seconds,then watch the red indicator on HomeLink.3. 6.7.180HomeLink Universal TransceiverFeatures179For security purposes,newer garage door opening systems use a ‘‘rolling’’or variable rmation from the remote control and the garage door opener are needed before HomeLink can operate the garage door opener.The ‘‘Training HomeLink’’procedure trains HomeLink to the proper garage door opener code.The following proceduresynchronizes HomeLink to the garage door opener so it sends and receives the correct codes.Make sure you have properly completed the ‘‘Training HomeLink’’procedure.Press and hold the button on HomeLink for 3to 4seconds.Press and hold the HomeLink button again for 3to 4seconds.This should turn off the training indicator on the garage door opener unit.(Some systems may require you to press the button up to three times.)Press the HomeLink button again for about 1second.It should operate the garage door.Find the ‘‘training’’button on your garage door opener unit.The location will vary,depending on the manufacturer.6.2. 4.5.1.Training With a Rolling Code SystemHomeLink Universal Transceiver180As required by the FCC:This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.This device complies with Industry Canada Standard RSS-210.Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference that may cause undesired operation of the device.You should erase all three codes before selling the vehicle.To erase the codes stored in all three buttons, press and hold the two outside buttons until the red indicator begins to flash, then release the buttons.If you want to retrain a programmed button for a new device, you do not have to erase all button memory.You can replace the existing memory code using this procedure:Press and hold the HomeLink button to be trained until the HomeLink indicator begins to flash slowly.If a rolling code transmitter was previously programmed, the indicator will flash rapidly for 2seconds, and then stay on for about 23 seconds.1.Erasing CodesRetraining a Button HomeLinkUniversal TransceiverFeatures181。

京惠达GPS与FM197校时使用说明一．电缆连接说明当使用京惠达GPS对时间服务器进行校对时，多数情况下会用到公司的FM197作为对时集线器结合GPS一起使用，下面是GPS与FM197, F197与时间服务器，以及GPS与调试机之间的电缆的连接方法。

注意：RS485-232转换器使用的型号不同的话，针脚的定义不同，所以接线也不同，上图中使用的转换器为公司选用的三威讯通2485转换器，如果是用户自行购买的请接线时特别注意，有个别项目就是因为用户自己购买的转换器导致接线不对，而无法连通。

二．FM197设置说明1、FM197的主从设定：需通过FB197 板上的拨码开关S1的第1 位来设定，拨到“OFF”状态表示“主”，拨到“ON”状态表示“从”（向上为OFF，向下为ON）。

当只有1 个FM197 时，必须设为“主”，级联使用时，第一级设为“主”，其余的设为“从”。

2、时钟产生选择：FM197作为主对时集线器时，其标准时钟可由本地时钟电路产生，也可通过外接GPS 产生，需通过FB197 板上的拨码开关S1 的第2 位来设定，拨到“OFF”状态表示外接GPS，拨到“ON”状态表示由本地时钟电路产生；FM197 对时集线器作为从对时集线器时，对该位设定无效。

3、通讯接口设置：1 号通讯接口是级联对时脉冲输出接2 号通讯接口是时钟脉冲输入接口，FM197的2号通讯接口默认设置为RS485,当与GPS配合使用时应该将FM197的2号通讯接口置为RS232, 即将三针跳线器JP4、JP5、JP6、JP7的1、2脚短接。

3-16 号通讯接口是时钟对时信号和对时分脉冲输出接口。

三．GPS配置方法及时钟信号的接收说明要进行对时，最好分两步进行调试，首先不使用FM197,在工程师站上使用3号电缆直接与GPS连接，然后在工程师站上运行GPSMON.EXE，对GPS配置软件GPSMON.exe进行相应的配置并发给GPS，以接收来自GPS的时钟信号，这时在terminal window中接收到ZDA信息,与标准北京时间相差8个小时的时钟信号（早于北京时间）。

一概述随着电力系统自动化技术的发展,系统对时间统一的要求越来越迫切,对时间的同步精度也越来越高。

我们研制的GPS系列电网标准时间同步钟就是专门为电力系统的自动化提供高精度时间基准的时间同步设备。

该设备以美国导航星全球定位系统(GPS)为时间基准,时间同步精度1US。

它选用美国专业生产厂家生产的GPS接收机部件进行二次开发研制而成。

它可以同时跟踪视场内的12颗GPS卫星，自动选择最佳星座进行定位、定时，输出与协调世界时UTC时间同步精度为1US的秒(1PPS)，分(1PPM)，时(1PPH)定时脉冲和北京时间的钟面，还可实现工频量的测量，并接照二种格式经4个RS232串行口分别输出日期，时间，周波钟，周波数，钟差，安全运行天数等信息。

供电力系统需要标准时间尺度的各种自动化装置选用。

本设备采用软硬件结合的技术设计，充分利用GPS接收组件的潜力。

因此系统具有可靠性高，功能多，精度高，性价比好和操作方便等特点，完全可以满足电力系统时间同步要求。

它的使用推广，将大大促进和提高电力系统的事故分析，故障测距和继电保护等自动化技术的发展。

二技术指标1.接收频率：1575.42MHZ，可同时跟踪8-12颗ＧＰＳ卫星。

2.天线射频灵敏度：－166dbw,天线配带8.5米馈线。

长度不够，用户可自行延长。

但应选用在1.56GHZ频率每米衰减不超过0.7db的同轴电缆，延长电缆的衰减以不超过5db为限。

3.捕获时间：20秒--2分钟4.1PPS输出：定时准确度: 1us 电平:TTL电平极性: 正脉冲脉宽:约100ms阻抗: 50Ω路数:一路前沿: <20ns5.1PPM输出：定时准确度: 1us 电平: TTL电平极性: 正脉冲脉宽: 约1s阻抗: 50Ω前沿: <20ns6.1PPH输出：定时准确度: 1us 电平: TTL电平极性: 正脉冲脉宽: 约1s阻抗: 50Ω前沿: <20ns7.周波测量精度: 0.001周,8. 工频钟: 50HZ 市电驱动运行的时钟，开机时与标准钟同步。

卫星同步时钟技术说明书版本号：V1.04修改时间：2010.03.08编写：李孜、佘春涛目录1. 概述 (3)1.1 简介 (3)1.2 主要技术特点 (3)2. 装置结构 (4)2.1 显示面板 (4)2.2 电源模块 (5)2.3 告警信号输出模块 (5)2.4 卫星接收模块 (5)2.5 TTL输出模块 (6)2.6 RS232输出模块 (7)2.7 RS485输出模块/直流B码差分输出模块 (9)3. 技术参数 (10)3.1 基本参数 (10)3.2 性能指标 (10)4. 系统组成 (12)4.1 单主机同步授时系统 (12)5. 安装与应用 (13)5.1 外形尺寸 (13)5.2 天线安装 (13)1. 概述1.1 简介近几年来，随着变电站自动化水平的提高，在综自变电站中计算机监控系统、微机保护装置、微机故障录波装置以及各类数据管理机得到了广泛的应用，而这些自动装置的配合工作需要有一个精确统一的时间。

当电力系统发生故障时，既可实现全站各系统在统一时间基准下的运行监控和事故后故障分析，也可以通过各保护动作、开关分合的先后顺序及准确时间来分析事故的原因及过程。

随着电网的日益复杂、装机容量的提高和电网的扩大，提供标准时间的时钟基准成为电厂、变电站乃至整个电力系统的迫切需要，时钟的统一是保证电力系统安全运行，提高运行水平的一个重要措施，是综自变电站自动化系统的最基本要求之一。

GPS卫星同步时钟系统很好地解决变电站统一时间基准的问题，实现站内甚至站间的准确对时，目前已经成为最佳的对时方案，也是技术发展的必然趋势。

根据变电站自动化系统技术规范的要求，现在的新建站或改造站都要求使用GPS卫星同步时钟系统。

1.2 主要技术特点●进口高精度GPS卫星对时专用模块，对时精度高。

●电源模块交流/直流自动适应，适合不同的电源场合。

●整体结构采用模块化设计，组合灵活，能满足不用用户的配置和扩展需求。

●秒脉冲输出精度高，输出秒脉冲准时沿与国际标准时间沿的误差<1μs。

目录1 简介 (1)2 系统概述 (1)3 系统的准备和启动 (1)4 GPS接收机 (1)5 时间分发主机 (1)5.1综述 (1)5.2正常功能操作过程 (2)5.2.1 正常模式功能描述 (2)5.2.2 时钟源状态指示区 (3)5.2.3 工作模式选择 (3)5.2.4 时钟源选择 (3)5.2.5 液晶显示控制 (4)6 分线箱 (4)7 墙钟 (4)8 子钟 (5)8.1时间的显示 (5)8.2北京时与UTC时的切换 (5)9 台钟 (6)9.1时间的显示 (6)9.2北京时与UTC时的切换 (6)第I 页1 简介时钟同步系统是从GPS卫星或用户时间源接收数据，向用户设备提供基准时间，并具有自守时功能的系统。

本手册对时间同步系统的组成、各部分的工作原理和使用方法进行了详细介绍和描述，便于使用者了解和掌握本系统的操作使用。

2 系统概述参见《时间同步系统安装维护手册》。

3 系统的准备和启动时间同步系统是24×365持续工作的一组设备。

最初通电前应确认电源线及部分各通信电缆连接无误。

系统通电后即进入正常工作，无须断电。

此时时间分发主机的面板上有指示灯闪烁，墙钟、子钟、台钟开始显示正确时间。

4 GPS接收机GPS接收机用于接收GPS时钟信号并发送给时间分发系统的时间分发主机。

该机由有源天线、GPS接收模块、浪涌吸收器、485接口等组成，具有结构小巧、防水等特点。

该机天线安装在室外，接收机安装在室内。

天线接收GPS卫星信号，接收机截获和跟踪天线送来的GPS卫星信号，从中获取时间信号后发送给时间同步系统的分发主机。

5 时间分发主机5.1 综述时间分发主机为管制中心系统和用户设备提供唯一的精确的时间基准，保证它们的时间同步。

该机除了接收GPS卫星的时钟信息以外，还能接收用户外部时间源。

系统可人工在GPS时钟源和用户外部时钟源之间切换。

当GPS时钟源或用户外部时钟源不可用时，则该机自动使用系统内部守时时钟；一旦GPS时钟源或用户外部时钟源恢复正常，则该机自动切换到GPS时钟源或用户外部时钟源。

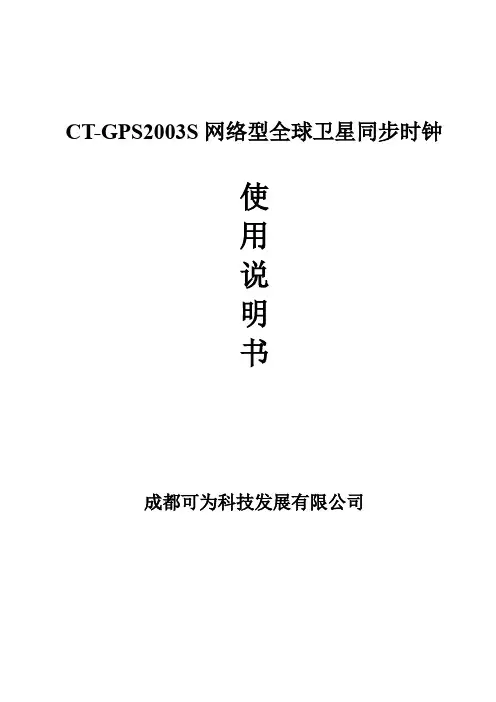

CT-GPS2003S网络型全球卫星同步时钟使用说明书成都可为科技发展有限公司公司简介成都可为科技发展有限公司成立于2000年7月，位于成都高新区软件孵化园，是专业从事中国北斗卫星定位系统（BD）、美国全球定位系统（GPS）、原子钟等相关时间产品的研究、设计、开发、生产和销售的国家级高新技术企业。

在“天宫一号”、“神舟八号”和“神舟九号”的发射中提供了完整的时间保障，为我国的航天事业做出了应有的贡献。

公司建立起了一支具有深厚技术功底和创新能力的优秀技术研发团队，设有产品研发中心和软件事业部，公司在成都双流蛟龙工业港有独立的生产厂区，生产及配套设施完整，建有组装、配线生产线；综合测试台；由铯原子频标和铷原子频标组共同组成的专用时间基准钟房；EMC 实验室；测试室；老化室等先进完善的产品研发、生产、试验环境。

公司自主研发了拥有完全知识产权的以下产品：CT-WTFS9000 整体时间频率同步系统、CT-TOMS3600 时间在线监测系统、CT-TSS3000 时间同步系统、CT-TSS2000 系列时间同步系统、CT-TCS100 时间精度测试仪、CT-GPS25 系列/CT-GPS301 系列/CT-GPS2002 系列/CT-GPS2003 系列/CT-CBD001 系列同步时钟等时间类产品。

这些时间产品具有精度和可靠性高，输出格式灵活多样，抗干扰能力强，使用方便，不受地域条件的限制等特点，已广泛应用于各种需要高精度授时的军事装备、工业自动化装置和自动化系统。

截止2012年年底，我公司总计有近两万台/套时间同步系统、时间精度测试装置和同步时钟等各种时间产品在电力系统投入运行，如乌兰750kV 变电站、宁夏贺兰山750kV 变电站、平凉750kV变电站、乾县750kV变电站、宝鸡500kV换流站、四川遂宁500kV 变电站、湖北军山500kV变电站、江西梦山500kV变电站、重庆张家坝500kV变电站等。

网络模块和北斗模块使用说明书烟台开发区远大恒宇科技有限公司目录一、N1、N3、N4 NTP SERVER UNIT模块配置说明 (2)（一）网络接口IP地址设置 (2)（二）软件升级 (4)（三）监测数据上传网络时间服务器端设置 (5)（四）用户登录密码更改 (8)二、N6 NTP SERVER UNIT模块配置说明 (8)三、N1、N3、N4、N6 NTP SERVER UNIT模块客户端软件安装和设置说明 (12)1、WINDOWS 9X/NT操作系统 (12)2、WINDOWS 2000操作系统 (14)3、WINDOWS XP/2003操作系统 (15)4、SUN SOLARIS 8操作系统 (16)5、LINUX操作系统 (17)6、HP-UNIX操作系统 (18)7、IBM AIX V5.2操作系统 (18)8、CISCO路由器和交换机 (19)9、rs6000 系统 (20)四、N5 MONITOR UNIT配置和网络对时软件使用说明 (21)1、设置服务器的IP地址、子网掩码和网关地址 (21)2、N5模块网络时间同步软件使用说明 (22)五、G4、G10 INPUT UNIT北斗卫星模块初始化设置 (25)六、G8 INPUT UNIT交流B码模块年初始化设置 (26)七、G8 INPUT UNIT B码（DC）模块时延补偿值设置 (29)一、N1、N3、N4 NTP SERVER UNIT模块配置说明（一）网络接口IP地址设置1、网络接口ntp1默认网络地址为：192.168.0.254，网络接口ntp2默认网络地址为：192.168.1.254，网络接口ntp3默认网络地址为：192.168.2.254网络接口ntp4默认网络地址为：192.168.0.254，网络接口ntp5默认网络地址为：192.168.1.254，网络接口ntp6默认网络地址为：192.168.2.254掩码都为255.255.255.0。

专供电力系统使用JY系列GPS卫星同步时钟—、▲产烟台开发区吉友电气有限公司一：概述随着我国电力事业的迅猛发展，对整个电力系统自动化的要求也越来越高，为了做到系统内的统一管理和调度，也就对系统内的时间统一提出了更高的要求。

全球定位系统（GPS主要由GPS卫星、地面监控系统和用户设备组成。

其空间卫星由21 颗工作卫星和3 颗备用卫星组成。

工作卫星分布在6 个轨道面内，每个轨道有3-4 个卫星。

轨道平均高度为20200km，卫星运行周期为11 小时58 分，其空间的配置可以保证在地球的任何时间、地点均至少可以观测到四颗卫星，加之GPS发射机用1.5GHz的载波频率，以载码的形式向地面发射信号，其传播和接收不受天气影响，因此GPS是一种全球性、全天候的连续实时的导航定位系统，其地面监控系统部分由5 个监控站、3 个注入站和1 个主控站组成。

用户部分包括GPS接收机、天线、数据处理软件及计算机设备。

我公司的J 丫系列GPS卫星同步时钟就是采用了当今世界先进的GPS技术，利用了美国GPS接收板，进行二次开发研制的产品，可同步于UTS GPS CLONAS系统，它广泛应用于电力、交通、通讯网络同步、数据同步等需要对时、记时、守时的领域。

该产品功能强，体积小，使用安装方便，不受地域气候等条件限制，稳定性、可靠性更高。

保证时钟时刻在线，全天候提供精确的时间信息。

二、产品的应用范围1.为电网自动化设备如远动及微机监控系统、微机故障录波及事件记录等智能设备提供精确的时间。

2.用于发电厂电量调度、电网工频监视、对发电机进行非线性励磁控制等。

3.用于实时同步相量测量，实时同步电能量数据采集。

4.用于故障测距、负荷控制等。

5.用于铁路运输系统、通讯系统等部门。

三、产品的主要功能1.可显示和输出精确的北京时间时、分、秒及公历日期年、月、日等。

2.可实现显示和输出电网的工频和周波钟时间，并可根据用户需要输出钟差。

3.可选择输出秒脉冲（PPS或分钟（PPM、小时（PPH等时标同步脉冲信号及高压光耦、IRIG-B 格式输出。

GPS - A卫星同步时钟说明书（V1.0）保定市智能电脑有限公司目录一．概述 (3)二．产品功能简介 (3)三．应用范围 (3)四．主要技术指标 (4)五．产品使用说明 (5)六．装置的安装调试 (7)七．故障排除 (8)八．随机附件 (8)九．生产厂家联系方法 (8)一．概述GPS（全球定位系统）是精度最高的全球定位、导航和对时系统，全天候工作，连续24小时实时向地面发送高精度时间、位置和速度信息，最高精度可达50ns。

其功能为电力系统的时钟统一问题提供了新的时间标准。

GPS-A型卫星同步时钟是我公司自主研发的新一代产品，采用了高精度卫星接收模块GPS15H/L，提供的时间信息具有精度高、可靠性高、全天候的特点。

二．产品功能简介➢可提供精确的北京时间（时、分、秒）和公历日期（年、月、日）。

➢提供精确的秒脉冲指示。

➢提供标准RS232串行接口。

➢准确显示与卫星定位（同步）情况。

➢提供秒脉冲信号输出。

三．应用范围➢为电网自动化装置如远动、微机监控系统、故障录波器、事件记录仪等提供时间标准。

➢用于需要对时、记时、同步的其他场合。

四．主要技术指标1、工作环境. 环境温度：-5℃---- +45℃. 相对湿度：20% ---- 80%. 工作电源：AC220V ±10%. 功耗：≤5W2、主要性能指标：. 走时精度：≤±0.2ms. 秒脉冲精度：≤2×10-6S. 同步精度：2×10-6S. 通讯速率为：4800bps3、通讯规约格式（GPRMC ）(详细格式见下表)SGPRMC,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,<10>,<11>,1、UTC时间固定格式（时、分、秒）2、同步状态：A－同步V－不同步3、纬度ddmm . mmmm格式4、纬度标志：N或S5、经度ddmm . mmmm格式6、经度标志：E 或W7、传输速度：000.0－999.98、接收角度：000.0－359.99、UTC日期固定格式（日、月、年）10、磁性变化000.0－180.011、磁性方向E 或W12、工作模式指示4、结构尺寸五．产品使用说明1、面板说明：如图所示（前视图）1―――电源指示灯2―――秒脉冲指示3―――同步指示4―――数码管显示屏5―――时间/日期显示切换按键2、接口示意图如图所示（后视图）1 - - - 外接电源接口2 - - - COM1（与后台连接，传输数据）3 - - - COM2（RS-232标准方式输出，写卫星钟参数、与后台连接）4 - - - 秒脉冲输出口（采用BNC接口，内芯为正，TTL电平输出）5 - - - 卫星天线连接口3、串行口定义（卫星钟串口）9P（插孔）2-----收3-----发5-----地（其他管脚未用）注：严禁带电插拔串行口。

GPS网络‎对时装置I‎P地址的说‎明使用前请详‎细阅读本说‎明以免造成‎设备损坏本GPS装‎置（全球卫星定‎位系统）将获取的标‎准时钟信号‎信息在网络‎中传输，网络中需要‎时间信号的‎设备如计算‎机，控制器等设‎备就可以与‎标准时钟信‎号同步，实现网络授‎时功能。

标准的时钟‎信息通过T‎C P/IP网络传‎输，本网口支持‎多种流行的‎时间发布协‎议，如NTP,time/UDP。

本装置使用‎非常简单，将本装置网‎络口接于H‎U B上，整个网络就‎能时间同步‎了。

对于Win‎9x,Winme‎Win20‎00客户，系统不带网‎络校时服务‎，可用我们提‎供支持SN‎T P协议的‎授时客户端‎软件，对于Win‎NT,WinXP‎,Win7，UNIX,LINUX‎,操作系统自‎带网络校时‎服务，只需启动校‎时服务即可‎。

本对时装置‎设备可以以‎太网口远程‎登陆进行设‎置模块的I‎P地址及工‎作方式。

注意: a 本装置的网‎络模块在使‎用前必须获‎得唯一的I‎P地址才能‎进行远程设‎置和正常工‎作b对于使用‎W i n9x‎,Winme‎Win20‎00操作系‎统的用户必‎须使用我们‎提供的第三‎方对时软件‎方可正确对‎时c 如果遇到无‎法正确对时‎，请先试着在‎运行处pi‎n g一下分‎配给模块的‎I P 地址d在对时过‎程钟如果遇‎到报告RP‎C错误，请按如下步‎骤操作后再‎尝试能否正‎确对时：控制面板——管理工具——服务——Windo‎w s Time——将“启动类型”改为自动，“服务状态”改为已启动‎XP下NT‎P模块设置‎说明在XP中对‎N TP模块‎进行设置前‎，首先要在管‎理中打开w‎indow‎s time的‎服务。

如图所示：右键点击我‎的电脑，选择“管理”，进入界面选择“服务”，然后找到w‎indow‎s time，右键启动此‎项服务。

本产品IP‎和MAC的‎地址都必须‎为静态的，首先应设置‎客户端的I‎P地址，打开“本地连接”选择“属性”进入后选择‎“Inter‎n et协议‎(TCP/IP)”的“属性”，设置一个客‎户端的IP‎地址(此地址由客‎户提供)，确定退出即‎可。
