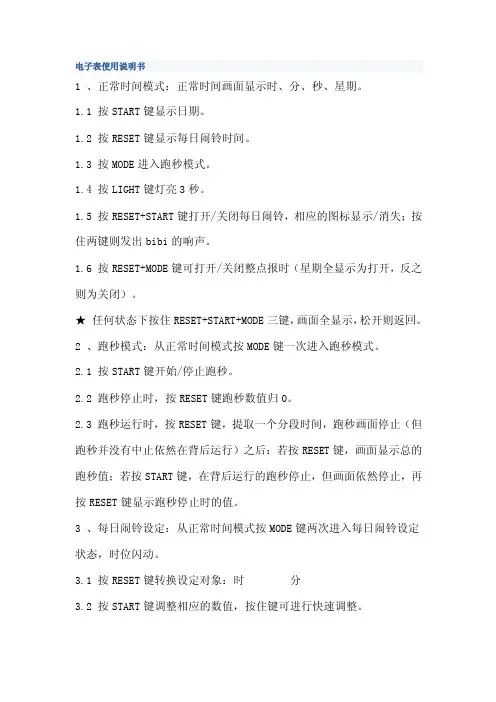

电子表使用说明书1 、正常时间模式：正常时间画面显示时、分、秒、星期。
1.1 按START键显示日期。
1.2 按RESET键显示每日闹铃时间。
1.3 按MODE进入跑秒模式。
1.4 按LIGHT键灯亮3秒。
1.5 按RESET+START键打开/关闭每日闹铃，相应的图标显示/消失；按住两键则发出bibi的响声。
1.6 按RESET+MODE键可打开/关闭整点报时（星期全显示为打开，反之则为关闭）。
★ 任何状态下按住RESET+START+MODE三键，画面全显示，松开则返回。
2 、跑秒模式：从正常时间模式按MODE键一次进入跑秒模式。
2.1 按START键开始/停止跑秒。
2.2 跑秒停止时，按RESET键跑秒数值归0。
2.3 跑秒运行时，按RESET键，提取一个分段时间，跑秒画面停止（但跑秒并没有中止依然在背后运行）之后：若按RESET键，画面显示总的跑秒值；若按START键，在背后运行的跑秒停止，但画面依然停止，再按RESET键显示跑秒停止时的值。
3 、每日闹铃设定：从正常时间模式按MODE键两次进入每日闹铃设定状态，时位闪动。
3.1 按RESET键转换设定对象：时分3.2 按START键调整相应的数值，按住键可进行快速调整。
3.3 每日闹铃设定完成，按MODE键保存并退出设定，转到正常时间模式。
★ 每日闹铃打开，当到达闹铃时间，会发出1分钟的bibi声；闹铃期间，若按START键，5分钟后会再次闹铃。
4 、正常时间设定：从正常时间模式按MODE键三次进入正常时间设定状态，秒位闪动。
4.1 按RESET键转换设定对象：秒分时日月星期4.2 按START键调整相应的数值，按住键可进行快速调整（秒位除外）；秒位调整时按START键秒值归0，若秒值大于或等于30，则分值同时增加1。
4.3 时位设定时，按START键可选择12/24小时显示格式。
4.4 正常时间设定完成，按MODE键保存并退出设定状态，转到正常时间模式。
电子秒表的使用与保养秒表主要有机械和电子两大类，电子表又可分为三按键（图1）和四按键（图2）两大类。
现在绝大部分体育教师使用的多是电子秒表，机械秒表在很多地方已经成为历史。
电子秒表是一种较先进的电子计时器，目前国产的电子秒表一般都是利用石英振荡器的振荡频率作为时间基准，采用6位液晶数字显示时间，具有显示直观、读取方便、功能多等优点。
笔者就电子秒表的使用与保养谈几点感受（以四按键电子秒表为例）。
一、学会电子表按键的基本操作（查阅秒表说明书）1．记录一个时间：在计时器显示的情况下，按MODE键选择，即可出现秒表功能。
按一下START/STOP按钮开始自动计秒，再按一下停止计秒，显示出所计数据。
按LAP/RESET键，则自动复零。
2．记录多个时间：若要纪录多个物体同时出发，但不同时到达终点的运动，可采用多计时功能方式（具体可记录数量以表的说明书介绍为准）。
即首先在秒表状态下按START/STOP开始，秒表开始自动计秒，待物体到达终点时按一下LAP/RESET，则显示不同物体的计秒数停止，并显示在屏幕上方。
此时秒表仍在记录，内部电路仍在继续为后面的物体累积计秒。
全部物体记录完成后正常停表，按RECALL可进入查看前面的记录情况，上下翻动可用START/STOP和LAP/RESET两键。
3．时间、日期的调整：若需要进行时刻和日期的校正与调整，可按MODE键，待显示时、分、秒的计秒数字时，按住RECALL键2秒后见数字闪烁即可选择调整，直到显示出所需要调整的正确秒数时为止，再按下RECALL键。
二、使用注意事项1．使用前一定要进行验表，主要看按键是否有问题，记录的时间是否准。
2．使用时，用拇指指关节或用食指第二指关节扣住按键，并将秒表靠住自己的胸部，不在任何的摆臂动作中完成按键。
3．按键时尽量用正确的角度和适合的力量，不要按在按钮的边缘或斜角度按，避免卡住或损坏按钮。
4．计时开启后不要将秒表挂在脖子上或放在口袋内跑动，防止跑的过程中秒表按键与身体相撞，造成意外的停止或开启。

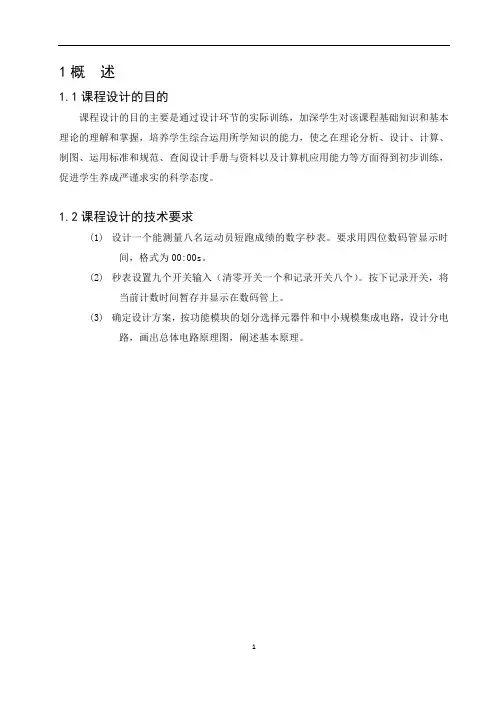

1概述1.1课程设计的目的课程设计的目的主要是通过设计环节的实际训练，加深学生对该课程基础知识和基本理论的理解和掌握，培养学生综合运用所学知识的能力，使之在理论分析、设计、计算、制图、运用标准和规范、查阅设计手册与资料以及计算机应用能力等方面得到初步训练，促进学生养成严谨求实的科学态度。
1.2课程设计的技术要求(1)设计一个能测量八名运动员短跑成绩的数字秒表。
要求用四位数码管显示时间，格式为00:00s。
(2)秒表设置九个开关输入（清零开关一个和记录开关八个）。
按下记录开关，将当前计数时间暂存并显示在数码管上。
(3)确定设计方案，按功能模块的划分选择元器件和中小规模集成电路，设计分电路，画出总体电路原理图，阐述基本原理。
2数字秒表的设计与制作2.1设计方案选择本系统主要由555 定时器构成的多谐震荡电路，以74LS90芯片为核心的多功能计数器，以及以74LS48 和LED 共阴极数码管为核心的译码驱动显示电路等组成。
通过555 定 时电路产生一个100HZ 的脉冲信号（其对应最小计时单位0.01S ），在脉冲发生由高电平到低电平变化时驱动低位计数器进行计数，在驱动译码显示的同时，满进制向高位发出进位信号并自身清零。
可以通过外围控制电路实现对秒表的清零和显示暂停等功能。
本设计可以有以下几种常见的设计思路：其一是始终发生电路采用固定频率的晶振实现脉冲信号的产生，在经过分频器实现分频，最终得到100HZ 的信号。
其二是计数电路的设计可以通过74LS92 和74LS160实现，也可以由74LS290 实现，最终确定采用74LS90方案，因为此计数不需要进行置数（除了清零），因此采用74LS90比较简洁。
2.2系统模块组成数字秒表主要由多谐振荡电路、计数电路、寄存电路和译码显示电路组成。
系统组成框图如下图所示：图2.2.1 系统组成框图2.3系统功能要求（1）具有始终秒表系统功能要求显示功能，用四个数码管分别显示秒和分；（2）具有3种功能状态：系统时间运行状态，系统时间至零状态，暂存显示状态，通过输入控制信号可以使系统在这3个状态之间切换，使数码管显示相应状态的时间；（3）秒采用100进制计数，当计数到99时又会恢复为00；百分秒采用100进制计数，当计数到99时，向上进位并恢复00。

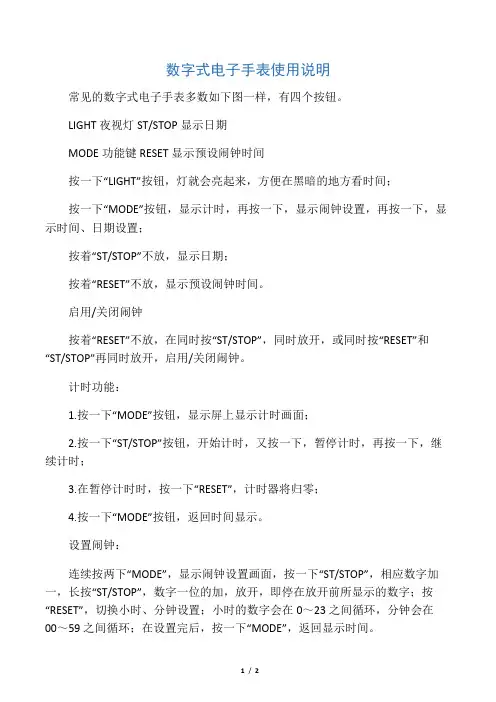

数字式电子手表使用说明常见的数字式电子手表多数如下图一样，有四个按钮。
LIGHT夜视灯ST/STOP显示日期MODE功能键RESET显示预设闹钟时间按一下“LIGHT”按钮，灯就会亮起来，方便在黑暗的地方看时间；按一下“MODE”按钮，显示计时，再按一下，显示闹钟设置，再按一下，显示时间、日期设置；按着“ST/STOP”不放，显示日期；按着“RESET”不放，显示预设闹钟时间。
启用/关闭闹钟按着“RESET”不放，在同时按“ST/STOP”，同时放开，或同时按“RESET”和“ST/STOP”再同时放开，启用/关闭闹钟。
计时功能：1.按一下“MODE”按钮，显示屏上显示计时画面；2.按一下“ST/STOP”按钮，开始计时，又按一下，暂停计时，再按一下，继续计时；3.在暂停计时时，按一下“RESET”，计时器将归零；4.按一下“MODE”按钮，返回时间显示。
设置闹钟：连续按两下“MODE”，显示闹钟设置画面，按一下“ST/STOP”，相应数字加一，长按“ST/STOP”，数字一位的加，放开，即停在放开前所显示的数字；按“RESET”，切换小时、分钟设置；小时的数字会在0～23之间循环，分钟会在00～59之间循环；在设置完后，按一下“MODE”，返回显示时间。
1/ 2设置时间、日期、星期：连续按三下“MODE”，显示时间设置，首先设置的是秒，这时，按一下“ST/STOP”，秒数归零，每按一下“RESET”，分别切换秒、分钟、小时、日、月、星期，在设置分钟、小时、日、月、星期时，按“ST/STOP”，相应数字加一，分钟在00～59之间，小时在0～23之间，日在1～31之间，月在1～12之间；有些表在设置小时时，当到23，再按“ST/STOP”，会转为十二小时制显示，相应的在小时之前多出“AM”、“PM”，区别上午、下午；在设置完后，按一下“MODE”，返回显示时间。
2/ 2。

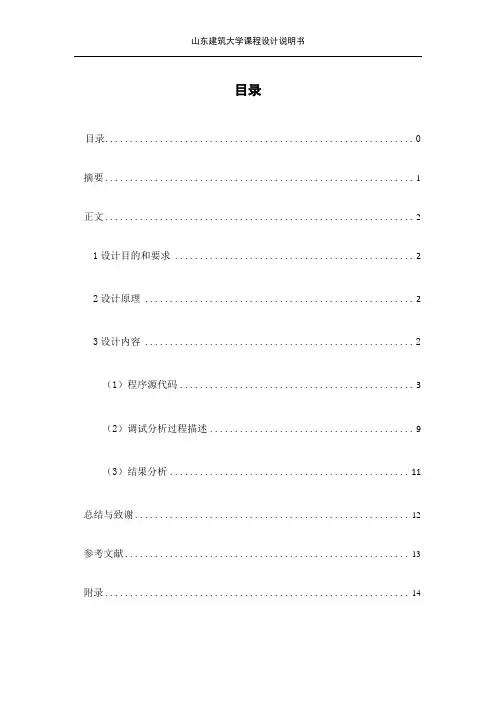

目录目录 0摘要 (1)正文 (2)1设计目的和要求 (2)2设计原理 (2)3设计内容 (2)（1）程序源代码 (3)（2）调试分析过程描述 (9)（3）结果分析 (11)总结与致谢 (12)参考文献 (13)附录 (14)摘要EDA（Electronic Design Automation）电子设计自动化，就是以大规模可编程器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，通过相关的软件，自动完成用软件方式设计的电子系统到硬件系统，最终形成集成电子系统或专用集成芯片。
本次课程设计利用Quartus II为设计软件、Verilog HDL 为硬件描述语言，结合所学的数字电路的知识设计一个24时电子秒表，具有正常时、分、秒计时，动态显示，清零等功能。
利用硬件描述语言Verilog HDL对设计系统的各个子模块进行逻辑描述，采用模块化的设计思想完成顶层模块的设计，通过软件编译、逻辑化简、逻辑分割、逻辑综合优化、逻辑布线、逻辑仿真，最终将设计的软件系统下载设计实验系统，对设计的系统进行硬件测试。
关键词：EDA；Quartus II；Verilog HDL；电子秒表正文1设计目的和要求（1）具有时、分、秒计数功能,以24h循环计时的电子钟。
（2）计时结果要用6个数码管分别显示时、分、秒的十位和个位。
（3）具有清零的功能。
（4）熟练掌握分频器的使用。
（5）熟练掌握各种计数器的使用，能用计数器构成二十四进制、六十进制等所需进制的计数器。
2设计原理电子秒表以其显示时间的直观性、走时准确性作为一种计时工具，电子秒表的基本组成部分离不开计数器，在控制逻辑电路的控制下完成预定的各项功能。
电子秒表的基本原理方框图如下图所示：本数字系统实现电子秒表的基本的计时功能，输入50MHz的时钟，采用24小时制计时，能显示时、分、秒。
本电子秒表实际上是一个对标准频率(1Hz)进行计数的计数电路。
由于计数的起始时间不可能与标准时间一致，故需要在电路上加一个校时电路，同时标准的50MHz时间信号必须做到准确稳定。

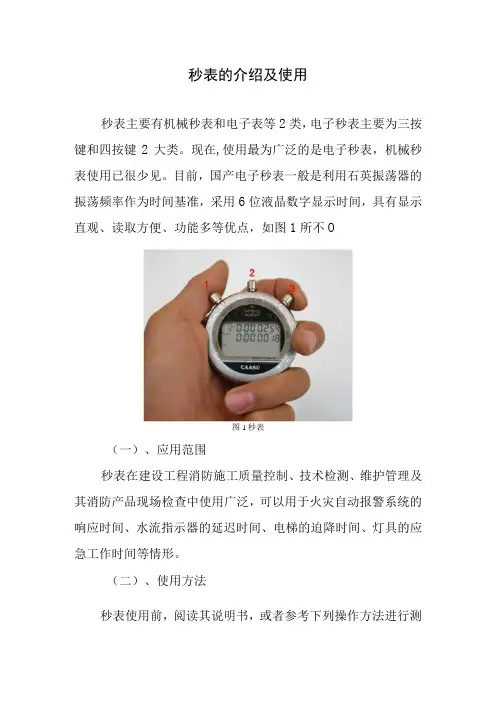

秒表的介绍及使用秒表主要有机械秒表和电子表等2类，电子秒表主要为三按键和四按键2大类。
现在,使用最为广泛的是电子秒表，机械秒表使用已很少见。
目前，国产电子秒表一般是利用石英振荡器的振荡频率作为时间基准，采用6位液晶数字显示时间，具有显示直观、读取方便、功能多等优点，如图1所不O图1秒表（一）、应用范围秒表在建设工程消防施工质量控制、技术检测、维护管理及其消防产品现场检查中使用广泛，可以用于火灾自动报警系统的响应时间、水流指示器的延迟时间、电梯的迫降时间、灯具的应急工作时间等情形。
（二）、使用方法秒表使用前，阅读其说明书，或者参考下列操作方法进行测量操作。
1.测量单个时间在秒表开启状态下，按MODE键选择，即可出现秒表功能。
按下START/STOP按钮，开始计时，再次按下START/STOP按钮，停止计时，显示测出的时间数据。
按1AP/RESET键,自动复位（即数据归零）。
2.测量多个时间测量不同步的多组时间数据时，采用多组计时功能（可记录数据的数量以秒表的说明书为准）。
测量时，首先在秒表开启状态下，按下START/STOP按钮，开始计时，按下1AP/RESET按钮，显示不同物体的计秒数停止，并显示在屏幕上方。
此时秒表仍在记录，内部电路仍在继续为后面的物体累积计秒。
全部物体记录完成后正常停表，按RECA11可进入查看前面的记录情况，上下翻动可用START/STOP和1AP/RESET两键。
3.时间、日期调整若需要进行时刻和日期的校正与调整，可按MODE键，待显示时、分、秒的计秒数字时，按住RECA11键2秒后见数字闪烁即可选择调整，直到显示出所需要调整的正确秒数时为止，再按下RECA11键。
（三）、注意事项1.电子秒表定期更换电池，一般在表盘显示变暗时即可更换，不能待电子秒表电池耗尽再更换。
2.电子秒表平时放置在干燥、安全、无腐蚀的环境中，确保防潮、防震、防腐蚀、防火等防范措施到位。
3.避免在电子秒表上放置物品。
电子秒表的使用与保养秒表主要有机械和电子两大类，电子表又可分为三按键（图1）和四按键（图2）两大类。
现在绝大部分体育教师使用的多是电子秒表，机械秒表在很多地方已经成为历史。
电子秒表是一种较先进的电子计时器，目前国产的电子秒表一般都是利用石英振荡器的振荡频率作为时间基准，采用6位液晶数字显示时间，具有显示直观、读取方便、功能多等优点。
笔者就电子秒表的使用与保养谈几点感受（以四按键电子秒表为例）。
一、学会电子表按键的基本操作（查阅秒表说明书）1．记录一个时间：在计时器显示的情况下，按MODE键选择，即可出现秒表功能。
按一下START/STOP按钮开始自动计秒，再按一下停止计秒，显示出所计数据。
按LAP/RESET键，则自动复零。
2．记录多个时间：若要纪录多个物体同时出发，但不同时到达终点的运动，可采用多计时功能方式（具体可记录数量以表的说明书介绍为准）。
即首先在秒表状态下按START/STOP开始，秒表开始自动计秒，待物体到达终点时按一下LAP/RESET，则显示不同物体的计秒数停止，并显示在屏幕上方。
此时秒表仍在记录，内部电路仍在继续为后面的物体累积计秒。
全部物体记录完成后正常停表，按RECALL可进入查看前面的记录情况，上下翻动可用START/STOP和LAP/RESET两键。
3．时间、日期的调整：若需要进行时刻和日期的校正与调整，可按MODE键，待显示时、分、秒的计秒数字时，按住RECALL键2秒后见数字闪烁即可选择调整，直到显示出所需要调整的正确秒数时为止，再按下RECALL键。
二、使用注意事项1．使用前一定要进行验表，主要看按键是否有问题，记录的时间是否准。
2．使用时，用拇指指关节或用食指第二指关节扣住按键，并将秒表靠住自己的胸部，不在任何的摆臂动作中完成按键。
3．按键时尽量用正确的角度和适合的力量，不要按在按钮的边缘或斜角度按，避免卡住或损坏按钮。
4．计时开启后不要将秒表挂在脖子上或放在口袋内跑动，防止跑的过程中秒表按键与身体相撞，造成意外的停止或开启。
电子秒表讲义一、实验目的1、学习数字电路中基本RS触发器、单稳态触发器，时钟发生器，以及计数器、译码显示等单元电路综合应用。
2、学习电子秒表的调试方法二、设计要求1、采用RS触发器来实现电子秒表的启动和停止。
2、采用单稳态触发器实现电子秒表中的计数器清零信号。
3、利用555定时器构成多谐振荡器来提供时钟源。
4、利用二－五－十进制加法计数器74LS90构成电子秒表的计数单元5、要求电子秒表的分辨率为0.1秒6、电子秒表的显示为0.0～9.9秒三、电子秒表的原理图一电子秒表的工作原理框图2、基本工作原理通过开关来控制RS 触发器实现 电子秒表的启动和停止：RS 触发器的Q 端的输出来启动单稳态触发器发出清零的信号，RS 触发器的Q 端的输出来打开555定时器构成的多谐振荡器的输出门。
在多谐振荡器的时钟的作用下74LS90开始计数，其计数的结果通过74LS48进行译码，然后显示。
（1）基本RS 触发器（如图二所示）图二 基本RS 触发器采用集成与非门来组成基本RS 触发器，采用低电平触发模式，具有直接置位、复位的功能。
在按钮S 1接地时Q 置“1”，S 2接地Q 置“0”。
通过基本RS 触发器的Q 端来控制计时脉冲输入计数器，RS 的Q 端的输出来启动单稳态触发器的工作。
因此基本RS 触发器在电子秒表中的职能是启动和停止秒表的工作。
（2）单稳态触发器（如图三所示）图三 单稳态触发器图三的单稳态触发器是用集成与非门构成的，属于微分型单稳态触发器。
单稳态触发器的输入端输入触发负脉冲信号i u 由基本RS 触发器的Q 提供，单稳态iu d u触发器输出的负脉冲取反作为计数器的清0信号。
,p p R C 构成输入端微分隔直电路，R 、C 构成微分分型定时电路，R 、C 取值的不同，输出脉宽w t 也不同：()0.7 1.3w t RC ≈下面结合电路图来说明单稳态触发器的工作原理：a 、 无外界触发脉冲时电路初始稳态（1t t <前的状态）：电源接通后，在没有外来触发脉冲时电路处于稳定状态，U3A 输出低电平，U4A 输出高电平，要求p ON R R >（开门电阻），OFF R R <（关门电阻）b 、触发翻转（1t t =时刻）：i u 端输入负脉冲，U3A 输出高电平，因此U4A的输入端回产生正的跳变，从而使得输出d u 降为低电平，并反馈回输入端，维持这个新状态。

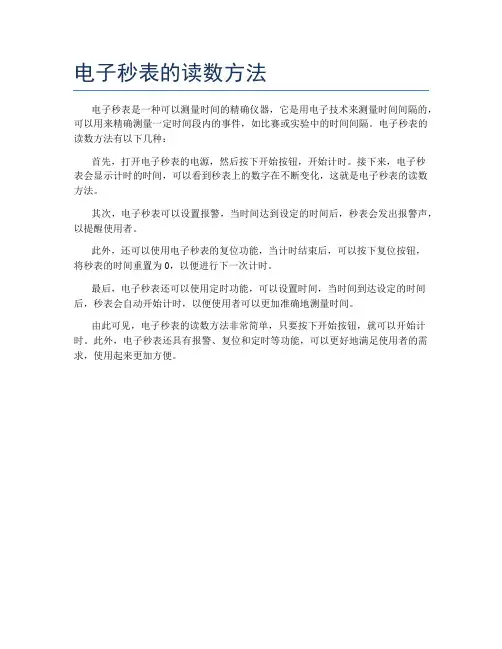

电子秒表的读数方法
电子秒表是一种可以测量时间的精确仪器，它是用电子技术来测量时间间隔的，可以用来精确测量一定时间段内的事件，如比赛或实验中的时间间隔。
电子秒表的读数方法有以下几种：
首先，打开电子秒表的电源，然后按下开始按钮，开始计时。
接下来，电子秒
表会显示计时的时间，可以看到秒表上的数字在不断变化，这就是电子秒表的读数方法。
其次，电子秒表可以设置报警，当时间达到设定的时间后，秒表会发出报警声，以提醒使用者。
此外，还可以使用电子秒表的复位功能，当计时结束后，可以按下复位按钮，
将秒表的时间重置为0，以便进行下一次计时。
最后，电子秒表还可以使用定时功能，可以设置时间，当时间到达设定的时间后，秒表会自动开始计时，以便使用者可以更加准确地测量时间。
由此可见，电子秒表的读数方法非常简单，只要按下开始按钮，就可以开始计时。
此外，电子秒表还具有报警、复位和定时等功能，可以更好地满足使用者的需求，使用起来更加方便。
电子表的操作介绍说明书传统的纸质讲明书，越来越多的客户不情愿去看，然而使用的时候往往遇到咨询题需要解决，为了减少客服的工作量，因此我们做了这份电子版讲明书，假如您遇到使用咨询题不妨看看。
篇一：电子表使用讲明书1 、正常时刻模式：正常时刻画面显示时、分、秒、星期。
1.1 按START键显示日期。
1.2 按RESET键显示每日闹铃时刻。
1.3 按MODE进入跑秒模式。
1.4 按LIGHT键灯亮3秒。
1.5 按RESET+START键打开/关闭每日闹铃，相应的图标显示/消逝；按住两键则发出bibi 的响声。
1.6 按RESET+MODE键可打开/关闭整点报时（星期全显示为打开，反之则为关闭）。
任何状态下按住RESET+START+MODE三键，画面全显示，松开则返回。
2 、跑秒模式：从正常时刻模式按MODE键一次进入跑秒模式。
2.1 按START键开始/停止跑秒。
2.2 跑秒停止时，按RESET键跑秒数值归0。
2.3 跑秒运行时，按RESET键，提取一个分段时刻，跑秒画面停止（但跑秒并没有中止依然在背后运行）之后：若按RESET键，画面显示总的跑秒值；若按START键，在背后运行的跑秒停止，但画面依然停止，再按RESET键显示跑秒停止时的值。
3 、每日闹铃设定：从正常时刻模式按MODE键两次进入每日闹铃设定状态，时位闪动。
3.1 按RESET键转换设定对象：时分3.2 按START键调整相应的数值，按住键可进行快速调整。
3.3 每日闹铃设定完成，按MODE键保存并退出设定，转到正常时刻模式。
每日闹铃打开，当到达闹铃时刻，会发出1分钟的bibi声；闹铃期间，若按START键，5分钟后会再次闹铃。
4 、正常时刻设定：从正常时刻模式按MODE键三次进入正常时刻设定状态，秒位闪动。
4.1 按RESET键转换设定对象：秒分时日月星期4.2 按START键调整相应的数值，按住键可进行快速调整（秒位除外）；秒位调整时按START键秒值归0，若秒值大于或等于30，则分值同时增加1。
秒表的使用说明书秒表是一种常用的计时工具，广泛应用于体育比赛、科学实验、工作生产等多个领域。
它能够精确地测量短时间间隔，为我们提供准确的时间数据。
以下将为您详细介绍秒表的使用方法及注意事项。
一、秒表的组成部分1、显示屏秒表的显示屏用于显示计时的时间，通常以数字形式呈现，包括小时、分钟、秒和毫秒。
2、按键常见的秒表按键有“开始/停止”键、“复位”键等。
“开始/停止”键用于启动和暂停计时，“复位”键则用于将计时数据清零，重新开始计时。
3、电池仓部分秒表需要安装电池来提供电源，电池仓一般位于秒表的背面，打开电池仓盖即可更换电池。
二、使用前的准备1、检查电池如果是电池供电的秒表，确保电池电量充足。
电量不足可能会导致计时不准确或无法正常工作。
2、熟悉按键功能在使用秒表之前，了解各个按键的作用和操作方法，以便在计时过程中能够快速准确地进行操作。
三、基本操作步骤1、启动计时按下“开始/停止”键，秒表开始计时，显示屏上的数字会随着时间的流逝不断变化。
2、暂停计时在计时过程中，如需暂停，再次按下“开始/停止”键，秒表会暂停计时，此时显示屏上显示的是暂停时的时间。
3、继续计时若要在暂停后继续计时，再次按下“开始/停止”键即可。
4、复位清零当完成一次计时后，按下“复位”键，将秒表的计时数据清零，准备进行下一次计时。
四、不同模式的使用1、单段计时模式这是秒表最基本的使用模式，用于测量一个时间段的长度。
按照上述基本操作步骤进行即可。
2、分段计时模式某些秒表具有分段计时功能，适用于需要记录多个时间段的情况。
例如，在体育比赛中记录运动员每一圈的用时。
在开始计时后，每按下一次“分段”键，秒表会记录当前的时间，并在显示屏上显示分段的序号和时间。
3、累计计时模式这种模式可以将多次计时的时间累加起来。
每次完成一段计时并复位后，再次开始计时，之前的计时时间会被累计显示在显示屏上。
五、使用秒表的注意事项1、避免碰撞和摔落秒表属于精密仪器，碰撞和摔落可能会损坏内部零件，影响计时的准确性和稳定性。
目录第一章1.1背景1.2项目和索引11.3功能。
1第二章道路的盒子⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 22.1路径盒原理剖析3.2控制电路6三3个分支。
74.4示范路第4章整机道路竣工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 105.1整机电路原理106.2整个电路的工作原理第5章道路设施127.1合理布局12五2分。
13⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 14 珍藏与体验15到。
17参照文件18附件19课程设计作业电子秒表课程设计功能：直接显示“秒”和“秒”的电子秒表“毫秒”，功能计不时间（0-999S）。
技术指标技术指标：一计数范围从000到999。
2拥有启动、暂停、停止功能。
工作量是三周3月7日3月8日，我们检查了数据并剖析了原理在3月9日列出组件并购置组件原理框图绘制于3月10日工作计划是在3月11日至12日安装和调试电路3月20日3月21日工程查收3月22日至3月23日的最后检查和书面指示3月24日准备防守3月25日辩论讲课老师建议讲课老师署名：详细日期第一章前言1.1背景跟着电子技术的发展，电子技术在各个领域的应用愈来愈宽泛。
人们的认同对信息技术的认识也渐渐加深。
作为一个专业的大学生电子学，我们不单要有扎实的知识基础又有知识，又有好的课程这方面的知识，还要有很强的着手能力。
现实也要求我们不单要掌握电子学的理论技术，还要掌握电子电路设计、实验研究与调试技术。
1.2技术指标1计数范围：000~999。
2拥有启动功能，停下来。
1.3设计功能电子秒表是一种重要的时间记录工具宽泛应用于各行各业。
可宽泛应用于工业生产中运动目标检测速度和加快度的丈量也可用于考证牛顿第二定律，机械能守恒和其余物理实验它合用于丈量短时间间隔的状况下高精度。
作为丈量工具，电与其余通用计时工具对比，子秒表拥有方便、正确、可比性强不单能够提升正确度并且能够大大减少操作人员的负担，降低成本错误率。
第二章方框图设计２.1回路框图电路框图主要由脉冲构成产生电路、控制分频电路、计数电路电路及解码驱动电路以及显示电路等单元电路。
电子钟说明书主要功能日期、时间、温度切换显示；12小时或24小时制式选择；定时响闹功能；摄氏或华氏可选温度显示；七彩渐变背光欣赏；2000年至2099年年历查询。
产品图示：Back light—彩灯开关；3个状态，TR—自动；OFF—关闭；ON—开启；Return to time—时间返回开关；2个状态，OFF—关闭；ON—开启；RESET—重置键；M—Mode模式；S—Set设置；▲，上调；▼—下调使用说明一、电池安装打开电池盒，按电池盒内极性标志，装入三节“AAA”7号电池，如电池安装正确，产品将自动检测，显示屏自动全显示瞬间后，恢复到初试时间，2006年1月1日12点整，初始温度25℃，同时发出“BiBi，哔哔”的声。
否则重新安装电池。
二、查询、设置功能1.在正常时间显示状态下，且彩灯开关拨到“ON”或“OFF”时，连续按“M”键或轻触显示屏，显示屏按以下模式循环：TIME→TEMPERATURE→DATE→AL→TIMER，意思为时间→温度→日期→闹铃→定时器2.在正常时间显示状态下，且彩灯开关拨到“TR”时，首次按“M”键或轻触显示屏，彩灯亮、显示保持时间显示界面，再连续按“M”键或轻触显示屏，显示屏按以下模式循环：TIME→TEMPERATURE→DATE→AL→TIMER，意思为时间→温度→日期→闹铃→定时器3.在查询状态下，长按“S”键3秒，进入该项设置状态，按“▲”或“▼”键可对闪烁项进行调整。
设置完毕按“S”键，保存退出该项设置。
如再长按“S”键3秒，可循环设置该项功能。
4.在设置状态无按键动作，且时间返回开关拨到“ON”，显示10秒后，自动恢复正常时间显示状态。
5.在设定状态下，按住“▲”或“▼”键超过3秒，进入快速设置。
三、时间设置1.在正常时间显示模式下，按“S”键选择12小时制或24小时制显示模式。
2.在时间模式下，长按“S”键3秒后进入时间设置状态，此时小时开始闪烁，再按“S”键，分开始闪烁，按“▲”或“▼”键可对闪烁项进行调整。
目录第1章绪论 (1)1.1课题背景 (1)1.2设计题目和设计指标 (1)1.3设计功能 (1)第2章电路的方框图 (2)2.1电路的方框图 (2)2.1电路的方框图的原理说明 (3)第3章单元电路设计与分析 (4)3.1多谐振荡电路 (4)3.2 控制电路 (6)3.3 分频电路 (7)3.4译码显示电路 (8)第4章整机电路的组成 (10)4.1整机电路原理图 (10)4.2整机电路的工作原理 (11)第5章电路的组装调试 (12)5.1 合理布局 (12)5.2 分级调试 (13)结论 (14)收获和体会 (15)致谢 (17)参考文献 (18)附录 (19)课程设计任务书年月日第１章绪论１.１课题背景随着电子技术的发展，电子技术在各个领域的运用也越来越广泛。
人们对它的认识也逐渐加深。
作为一个学习电子专业的大学生，我们不但要有扎实的基础知识、课本知识，还应该有较强的动手能力。
现实也要求我们既精通电子技术理论，更要掌握电子电路设计、实验研究和调试技术。
１.２技术指标1. 计数范围000~999。
2. 具有启动、暂停、停止功能。
１.３设计功能电子秒表是重要的记时工具,广泛运用于各行各业中。
它可广泛应用于对运动物体的速度、加速度的测量实验,还可用来验证牛顿第二定律、机械能守恒等物理实验,同时也适用于对时间测量精度要求较高的场合.测定短时间间隔的仪表。
作为一种测量工具，电子秒表相对其它一般的记时工具具有便捷、准确、可比性高等优点，不仅可以提高精确度，而且可以大大减轻操作人员的负担，降低错误率。
第２章 方框图的设计２.１ 电路的方框图电路的方框图主要由脉冲产生电路、控制及分频电路、计数电路、译码驱动电路及显示电路等单元电路的综合电路组成。
如图2—1所示。
２.２ 方框图的原理2.2.1 脉冲产生电路由NE555构成的多谐振荡器，是一种能产生矩形波的自激振荡器，也称矩形波发生器。
多谐振荡器没有稳态，只有两个暂稳态。
PC396 电子秒表使用说明书一、秒表计时按A键直至秒表显示，若秒表不为零。
按B键停止计时，按C键复位到零。
简易计时：按B键开始计时；再按B键，停止计时；（重复按B键，重复开始/停止）停止计时后，按C键复位到零。
分段计时：按B键开始计时；按C键显示分段时间；（注意：内部计时持续）再按C键复位到计时；（重复按C键，显示分段时间或复位）复位到计时后，按B键停止计时；按C键复位到零。
两段时间显示；按B键开始计时；按C键显示第一分段时间；按B 键记忆第二分段时间；按C键显示第二分段时间；再按C键复位到零。
二、时间、日历、星期、响闹显示按A键直至正常走时，按B键显示月、日、星期；按C键显示响闹时间，同时按住C键和B键，设置响闹取消或保持。
三、设置时间、日历在正常走时状态，按A键三次，正常走时的秒及星期同时闪烁；这样进入了设置状态。
按C键，选择秒、分、时、日、月、星期，按B 键置数，（按住键不放，出现快速置数）A/P显示为12小时制，A表示为上午，P表示为下午，H为24小时制，调校完毕，按A键回到时间显示状态。
四、设置响闹时间在正常走时状态，按A 键两次，时和星期一同时闪烁，这样进入了响闹设置方式。
按C 键选择时和分，按B 键改变分和时数字。
按A 键回到正常时间显示。
五、自动重响在响闹时，按B 键进入重响状态。
即五分钟后，响闹可自动重响，按C 键可解除自动重响。
六、每小时报时按A 键直至显示正常走时，按C 键后，同时按A 键，星期指示全部显示则有每小时报时，星期显示全部消失为无每小时报时。
七、注意事项避免与腐蚀性物体接触；避免在温度过高或过低的环境下使用； 不要长时间在阳光下暴晒。
电池不在保修范围内。
A 键B 键C 键PC396电子秒表图。
机械秒表及电子秒表的使用1．机械秒表机械秒表简称秒表，它分为单针和双针两种。
单针式秒表只能测量一个过程所经历的时段，双针式秒表能分别测量两个同时开始不同时结束的过程所经历的时间。
图2-9所示的秒表是一种单针式秒表。
秒表由频率较低的机械振荡系统，锚式擒纵调速器，操纵秒针起动、制动和指针回零的控制机构(包括按钮)，发条以及齿轮等机械零件组成。
秒表有各种规格。
一般的秒表有两个针，长针为秒针，每转一圈是30s(也有60s 、l0s 和3s)；短 图2-9 机械秒表示意图针为分针，每转一圈是15min 或30min(即测量范围为0~15min 或0~30min)。
表面上的数字分别表示s 和min 的数值。
使用机械秒表测量所产生的误差可分为两种情况。
(1) 短时间的测量(几十秒内)，其误差主要是按表和读数的误差；(2) 长时间的测量(1min 以上)，其误差主要是秒表走动快慢与标准时间之差。
对不同的秒表，这种误差有所不同。
因此，在进行长时间测量前，应先用标准钟对使用的秒表进行校准。
机械秒表的一般使用方法如下：(1) 使用秒表前，先检查发条的松紧程度，若发条已经松弛，应旋动秒表上端的按钮，上紧发条，但不宜过紧。
(2) 测量时按下按钮，指针开始运动；再按按钮，指针停止运动；再按一次按钮，指针便会回到零点位置。
使用秒表时应注意轻拿轻放，尽量避免振动与摇晃。
当指针不指零时，应记下零读数，计时完毕后，再对读数进行修正。
2.电子秒表电子秒表是一种较先进的电子计时器，目前国产的电子秒表一般都是利用石英振荡器的振荡频率作为时间基准，采用6位液晶数字显示时间。
电子秒表的使用功能比机械秒表要多， 它不仅能显示分、秒，还能显示时、日、月及星期，并且有1／l00s 的功能。
一般的电子秒表连续累计时间为59min 59.99s ，可读到1／l00s ，平均日差±0.5s 。
电子秒表配有三个按钮，如图2-10所示。
在图2-10中，1S 为秒表按钮，2S 为功能变换按钮，3S 为调整按钮，基本显示的计时状态为“时”、“分”、“秒”。
PC396 电子秒表使用说明书
一、秒表计时
按A键直至秒表显示，若秒表不为零。
按B键停止计时，按C键复位到零。
简易计时：按B键开始计时；再按B键，停止计时；（重复按B键，重复开始/停止）停止计时后，按C键复位到零。
分段计时：按B键开始计时；按C键显示分段时间；（注意：内部计时持续）再按C键复位到计时；（重复按C键，显示分段时间或复位）复位到计时后，按B键停止计时；按C键复位到零。
两段时间显示；按B键开始计时；按C键显示第一分段时间；按B 键记忆第二分段时间；按C键显示第二分段时间；再按C键复位到零。
二、时间、日历、星期、响闹显示
按A键直至正常走时，按B键显示月、日、星期；按C键显示响闹时间，同时按住C键和B键，设置响闹取消或保持。
三、设置时间、日历
在正常走时状态，按A键三次，正常走时的秒及星期同时闪烁；这样进入了设置状态。
按C键，选择秒、分、时、日、月、星期，按B 键置数，（按住键不放，出现快速置数）A/P显示为12小时制，A表示为上午，P表示为下午，H为24小时制，调校完毕，按A键回到时间显示状态。
四、设置响闹时间
在正常走时状态，按A 键两次，时和星期一同时闪烁，这样进入了响闹设置方式。
按C 键选择时和分，按B 键改变分和时数字。
按A 键回到正常时间显示。
五、自动重响
在响闹时，按B 键进入重响状态。
即五分钟后，响闹可自动重响，按C 键可解除自动重响。
六、每小时报时
按A 键直至显示正常走时，按C 键后，同时按A 键，星期指示全部显示则有每小时报时，星期显示全部消失为无每小时报时。
七、注意事项
避免与腐蚀性物体接触；避免在温度过高或过低的环境下使用； 不要长时间在阳光下暴晒。
电池不在保修范围内。
A 键
B 键
C 键
PC396电子秒表图。
