曲轴平衡机 S120驱动系统报文通讯分析摘要曲轴平衡机上的S120驱动系统采用西门子370#标准报文来与电源模块通讯，采用自由报文与CU320以及驱动器通讯。

通过对曲轴平衡机S120驱动系统与PLC系统的报文通讯具体分析，来分析报文通讯的应用方法，并在现有报文基础上修正报文BICO互连缺陷及对应的PLC程序，使设备功能更加合理。

关键词：S120驱动系统；报文通讯；控制字；状态字；引言西门子SINAMICS驱动系统是当前在机械加工设备上应用极为广泛的变频器系统，SINAMICS系列中的SINAMICS S120 是集V/F 控制、矢量控制、伺服控制为一体的多轴驱动系统。

要实现PLC控制S120驱动系统实现控制功能必须与其实现通讯， PLC与S120系统通过通讯协议（报文）来实现数据传输。

本文主要从2个方面进行分析S120报文通讯在曲轴平衡机上的实际应用及改进：1.S120报文通讯介绍：标准报文和自由报文规则；2.曲轴平衡机S120系统报文通讯应用分析及现有报文通讯缺陷问题改进优化分析。

1S120系统报文通讯方式介绍设备要实现相应的功能，必须有控制器（PLC）发出相应的指令，S120的控制模块（CU）接收到指令后控制电源模块和电机模块执行对应的运动控制，如电机启动、旋转等。

设备常借助于PROFIBUS-DP来实现SIMATIC S7-300 与SINAMICS S120之间的数据交换，用S7-300来控制S120的运转及读写所需的参数。

S7-300 与SINAMICS S120交换的数据字的数量及各字的含义。

根据不同的应用来选择相应的报文（此处的报文是指通讯过程中的通讯协议）。

S120 中的报文结构分为三类：1、标准报文（1#、2#、3#、4#、5#、6#、7#、20#报文）标准报文是根据Profidrive规范制定的常规报文，当选择标准报文时，内部的过程参数会自动链接。

选择报文在参数P0922中设定，或者在组态驱动时选择。

S120常见故障处理1.当电机发生故障时，跳闸后自由溜车，速度不降为0不能从新启动，改参数P1200=1可以直接启动2.抱闸控制信号的连接P1215=3由PLC控制，P1216=2000，P1217=2000抱闸打开和关闭监视时间改大一点，防止抱闸反馈信号返回慢报警。

3.报(F7900)电机锁死故障，即有速度给定值，但实际值没有增长，转矩达到限幅值。

改参数：P2175 =2.03%改到1.53% 速度设定监视极限值P2177=10s 改到15s 故障延时时间分两种情况（p1300≥20或p1300＜20）p1300 < 20 (V/f open-loop control):It is not possible to select rotating measurement or speed controller optimization.p1300 = 20, 22 (sensorless operation):Only rotating measurement or speed controller optimization can be selected in the sensorless mode.p1300 = 21, 23 (operation with encoder):Both versions (sensorless and with encoder) of the rotatingmeasurement and speed controller optimization can be selected.改参数：P1082 =110%改到115% 速度限幅值或者KP增大5.报(F07902)电机堵转故障，偏差大于设定值，转矩达到限幅值，经过延时后报故障。

改参数：P1745=20%改到25% 速度设定监视极限值P2178=10s 改到15s 故障延时时间6.报（A7903）堵转报警，即速度偏差大于设定值经过延时后报故障改参数：P2163 =20%改到30% 速度设定监视极限值P2166=200ms改到400ms 故障延时时间7.急停报F01611（F01600）F30611(F30600)，检查急停继电器信号是否正常，并注意端子极性，Motor Module 和Control Unit 各封锁半个桥臂，并且两个信号在相同的延时后（CuP9650,MMP9850）同时收到，不然报故障，如果信号恢复后仍然不能复位，需重新上电。

G120_CU250S-2调试总结本文讲述应用G120_CU250S-2带台弯数格HFS210S电主轴，调试软件用独立版SCOUT，也可以STARTER和博图中STERDRIVER。

这里要实现的主要功能是在量时完成主轴的定向，在切削时实现主轴的高速转动。

（但在失量时变频器的转速是有限制的。

这就是我要解决的问题）CU250S-2是G120的控制器，需要安装在一个功率单元PM240-2。

目前西门子G120和S120的ACAC系列功率单元基本都用PM240-2。

CU250S-2需要授权卡，完成基本功能用基本授权卡。

完成定位功能需要带EPOS功能的授权卡。

这里需要准备几个手册方便调试。

《G120_CU250S2_EPos_FH10_0415_chs_zh-CHS》《G120_CU250S2_操作说明书》一、　接线根据手册要求连接动力线，制动电阻，和编码器线。

这里需要注意的就是编码器线。

SMC20接法可以参阅S120样本。

下图为本案中的连接方法。

编码器线　电主轴侧　线色，主轴端　线色　SMC20侧　1 1 A+ 绿 32 2 A- 红 43 3 R+ 灰　174 7 0V 黄 25 8 KTY84+ 白　136 9 KTY84- 黑　257 10 +5 棕 18 11 B+ 蓝 69 12 B- 紫　710 13 R- 粉　1815 0 红蓝　1616 5+ 灰粉　1417 shield12芯带屏蔽　12芯　实验中结论是编码器线用屏蔽电缆非常重要，否则会出现各种编码器类报警，有关于AB的有关于R的，接上屏蔽且屏蔽接地基本解决一切编码器报警。

另外SM20端16和14一定要接，电主轴端15/16在内部是和4/7相连的，可以把电主轴的15/16与SMC20的16/14相连。

SMC20的16/14是确认编码器是否正常上电，电压是否在正常范围，若遇到没有编码器反馈的可以把SMC20的16/14与电源智短上。

以上确认后基本上不会因为线路问题出报警。

合用文档1、在 PLC 硬件组态里先配置好CU320 ：在 Survey 栏目配置好 Control Unit 控制器、 INFEEDS 电源和 DRIVES 驱动器的 TELEGRAM 报文。

在 Detail 栏目配置报文长度和地址。

2、配置完成后编译并保存，在Step7 中会自动生成一个伺服配置：3、双击在 STARTER 中翻开所配置的伺服，选择ONLINE, 在线前需要将CU320 的 DP 拨码设置成和硬件组态中定义的一致。

4、在线后左边栏目中会出现AutoConfiguration选项，点击后选择Servo 后会自动生成一个根本配置〔包括Control Unit 控制器、 INFEEDS 电源和 DRIVES 驱动器 ,参数是自动读取上来的〕，第一需要对INFEEDS和DRIVES 配置 CONFIGURATION〔默认既可〕：5、尔后依照实质工程需要可能需要更正INFEEDS 和 DRIVES 中的一些参数EXPERT —-EXPERT LIST:INFEEDS:P10 –0 READY;1 — QUICK COMMISSIONING(更正某些参数时需要在 1 状态，更正完成后需要改为 0), P210 Drive unit line supply voltage驱动器实质供电电压可能和选型不一致。

DRIVES:Change parameter p1821 if need to change direction ， p2571 for max speed, p2572 for acceleration adjust，p2573 for deceleration adjust ， p2585 jog speed若是采用手动方式，需要在Configure drive unit窗口中渐渐配置，并更正以上的参数。

6、报文配置 (包括控制器、电源和驱动器)： COMMUNICATION--PROFIBUS7、配置结束后再执行一次DOWNLOAD到PG和ROM。

/CN/view/zh/109765580C o p y r i g h t ãS i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d目录1概述 ............................................................. 32SINA_POS(FB284)介绍 .. (33)SINA_POS 功能说明 ................................................. 63.1概述 ........................................................ 63.2功能块的运行模式介绍 ........................................ 63.2.1运行条件 .................................................... 63.2.2相对定位运行模式 ............................................ 63.2.3绝对定位运行模式 ............................................ 73.2.4连续运行模式(按指定速度运行) ................................ 83.2.5主动回零 .................................................... 93.2.6直接设置回零位置 ........................................... 103.2.7运行程序段 ................................................. 103.2.8按指定速度点动 ............................................. 113.2.9按指定距离点动 ............................................. 123.2.10运行中回零(被动回零) ....................................... 123.3基于ModePos 值的运行模式切换说明 (12)4项目配置 ........................................................ 134.1S120项目配置要点 ........................................... 134.2S7-1500项目配置步骤 (17)C o p y r i g h t ãS i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d1概述S7-1200/1500可以通过PROFINET 通信连接SINAMICS S120伺服驱动器，PLC 通过西门子提供的驱动库中的功能块FB284可实现S120的基本定位（EPOS ）控制。

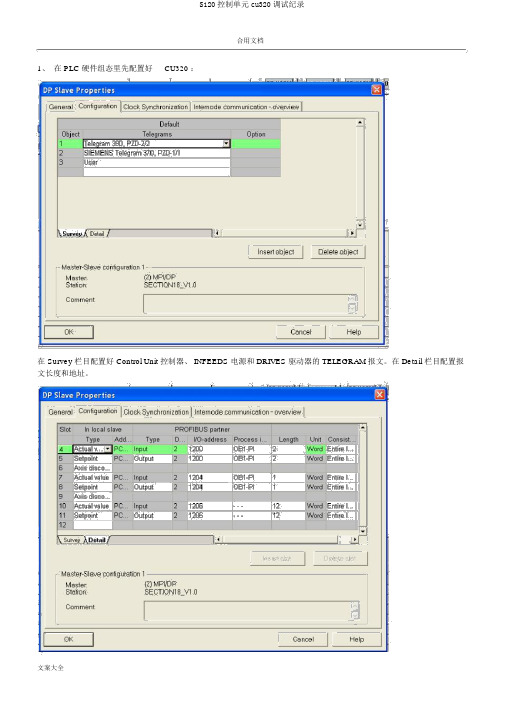

1、在PLC硬件组态里先配置好CU320：在Survey栏目配置好Control Unit控制器、INFEEDS电源和DRIVES驱动器的TELEGRAM报文。

在Detail 栏目配置报文长度和地址。

2、配置完成后编译并保存，在Step7中会自动生成一个伺服配置：3、双击在STARTER中打开所配置的伺服，选择ONLINE,在线前需要将CU320的DP拨码设置成和硬件组态中定义的一致。

4、在线后左边栏目中会出现AutoConfiguration选项，点击后选择Servo后会自动生成一个基本配置（包括Control Unit控制器、INFEEDS电源和DRIVES驱动器,参数是自动读取上来的），首先需要对INFEEDS 和DRIVES配置CONFIGURATION（默认既可）：5、然后根据实际项目需要可能需要更改INFEEDS和DRIVES中的一些参数EXPERT—-EXPERT LIST: INFEEDS: P10 –0 READY;1—QUICK COMMISSIONING(修改某些参数时需要在1状态，修改完成后需要改为0), P210 Drive unit line supply voltage驱动器实际供电电压可能和选型不一致。

DRIVES: Change parameter p1821 if need to change direction，p2571 for max speed, p2572 for acceleration adjust，p2573 for deceleration adjust，p2585 jog speed如果采用手动方式，需要在Configure drive unit窗口中逐步配置，并修改以上的参数。

6、报文配置(包括控制器、电源和驱动器)：COMMUNICATION--PROFIBUS7、配置结束后再执行一次DOWNLOAD到PG和ROM。

8、基本控制JOG方式:COMMISSIONING – CONTROL PANEL(必须在ONLINE)9、设置原点：在HOMING弹出界面中按照需要的方式设置，设置完成后可以看到REFERENCE POINT SET左边状态灯变成绿色。

S120调试常见问题汇总项目配置目前做S120项目配置时有starter和scout这2种常用软件，版本最好为V4.1以上，starter使用较多，现只对starter进行叙述。

打开starter软件后出现如下画面：点击project选项后选择new或new with wizard新建一个项目如果选择通过向导新建项目时会出现如下窗口1为离线配置项目，2为在线配置，3为打开已有项目如选择2在线配置时，先要将适配器连接至S120控制器，然后按照向导提示执行配置即可完成，适配器连接S120具体过程可参看S120调试手册。

选择1或选择new离线新建一个项目时，输入完项目名称和存储路径后会出现如下图示：点击插入一个控制单元后弹出如下窗口：1选择设备系列，2选择具体设备和型号，3版本号，4通讯方式和地址。

本例选择的是CU320控制器，配置完成后出现如下窗口：在驱动器选项下点击插入驱动器，在驱动器类型里选择类型：servo伺服和vector矢量，其他选项可自行填写。

如选择伺服控制后会出现如下窗口：图1在功能选择中，本例用到基本定位功能，如有其他要求，可选择相应选项，选择不同选项后会对后面配置有影响。

可参看S120调试手册。

控制类型选择带编码器速度反馈。

点击下一步后出现功率单元的配置如图：按照实物选择相应的电压等级，冷却方式和具体型号，配置完后出现如下窗口选择跟功率单元相匹配的适配器型号，此选项受前面控制器型号影响略有不同。

然后进行电机配置，由于是伺服控制，并选用西门子自己的电机，故选择带DRIVE-CLiQ 接口的电机，如是其它电机则选择相应的电机型号，然后对报闸控制进行设定。

下一步对编码器进行设定1为西门子伺服电机自带编码器，带drive-CliQ通讯口，上面配置电机时已设定，故系统自认定，选项灰色不可改变。

2为自定义编码器，如有需要可勾选，并在3处定义编码器具体型号。

并在下一选项中选择哪一编码器做定位控制用。

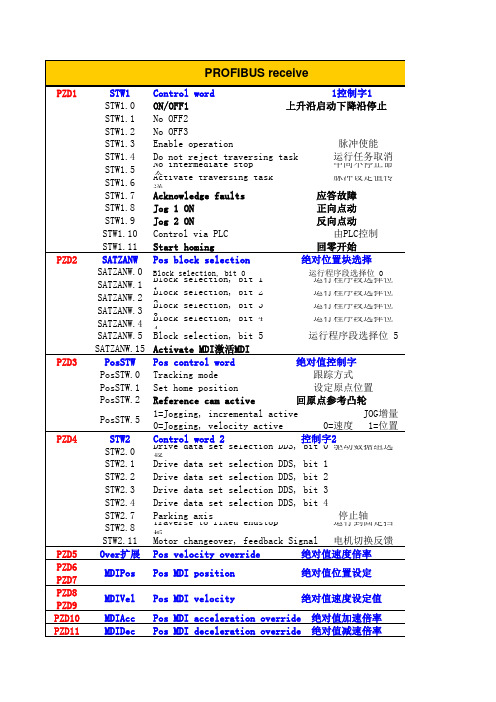

基于S120伺服驱动模块111报文的西门子S7-300程序模块设计高挺;朱晓民;张希;程金【摘要】针对自动化系统中集成S120伺服驱动模块时遇到的控制及通讯难题，设计了基于111报文的S7-300通讯控制程序模块Servo120。
