(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011176761.4(22)申请日 2020.10.28(71)申请人 汇专科技集团股份有限公司地址 510663 广东省广州市高新技术产业开发区科学城南云二路8号品尧电子产业园门机大楼（C座）首、2层申请人 广东工业大学　汇专机床有限公司(72)发明人 王成勇　李伟秋　颜炳姜　林海生　郑李娟　胡小月　(51)Int.Cl.B23K 26/08(2014.01)B23K 26/70(2014.01)B23K 26/03(2006.01)B23K 26/042(2014.01)(54)发明名称一种五轴激光铣削加工机床(57)摘要本发明涉及一种五轴激光铣削加工机床，包括机架、机械运动组件及激光加工组件，机架包括底座、X轴安装架及两个Y轴安装架，机械运动组件包括X轴、Y轴及Z轴运动组件，激光加工组件包括激光器、光路系统及三维扫描振镜模块，通过X轴、Y轴和Z轴运动组件搭载激光加工组件分别进行X、Y和Z轴方向的直线运动，X轴、Z轴和Y轴运动组件安装于Y轴安装架上形成龙门架结构机身，在加工运动过程中更平稳以提高加工精度，实现采用X、Y、Z轴运动组件、AC轴转台和三维扫描振镜分别对激光加工组件、被加工刀具和激光光束进行联动运动控制，实现刀具一次激光加工成型，有效提高加工效率和加工质量，将有助于解决高端刀具的加工制造难题。

权利要求书1页 说明书5页 附图3页CN 112207430 A 2021.01.12C N 112207430A1.一种五轴激光铣削加工机床，其特征在于，所述五轴激光铣削加工机床用于铣削加工刀具，其包括：机架，包括底座、X轴安装架及两个Y轴安装架，所述两个Y轴安装架间隔相对安装于所述底座上，所述底座上还用于固定安装AC轴转台；机械运动组件，包括X轴运动组件、Y轴运动组件及Z轴运动组件，所述X轴运动组件安装于所述X轴安装架上，所述Y轴运动组件安装于所述Y轴安装架上，所述X轴安装架的两端分别通过所述Y轴运动组件可移动地安装于所述两个Y轴安装架上，所述Z轴运动组件安装于所述X轴运动组件上；及激光加工组件，包括激光器、光路系统及三维扫描振镜模块，所述激光器与所述光路系统设置于所述X轴运动组件上，所述三维扫描振镜模块设置于所述Z轴运动组件上，所述激光器产生的激光束经所述光路系统及所述三维扫描振镜模块后聚焦于目标加工区域上并进行刀具铣削加工。

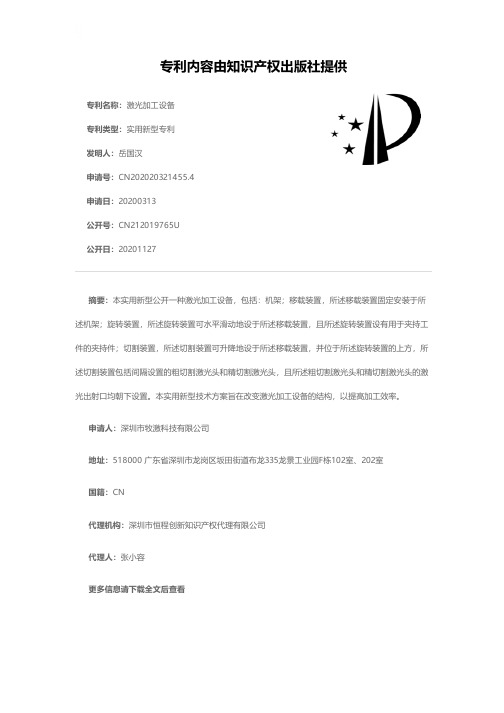

专利名称：激光加工设备
专利类型：实用新型专利
发明人：岳国汉
申请号：CN202020321455.4申请日：20200313
公开号：CN212019765U
公开日：
20201127
专利内容由知识产权出版社提供
摘要：本实用新型公开一种激光加工设备，包括：机架；移载装置，所述移载装置固定安装于所述机架；旋转装置，所述旋转装置可水平滑动地设于所述移载装置，且所述旋转装置设有用于夹持工件的夹持件；切割装置，所述切割装置可升降地设于所述移载装置，并位于所述旋转装置的上方，所述切割装置包括间隔设置的粗切割激光头和精切割激光头，且所述粗切割激光头和精切割激光头的激光出射口均朝下设置。

本实用新型技术方案旨在改变激光加工设备的结构，以提高加工效率。

申请人：深圳市牧激科技有限公司
地址：518000 广东省深圳市龙岗区坂田街道布龙335龙景工业园F栋102室、202室
国籍：CN
代理机构：深圳市恒程创新知识产权代理有限公司
代理人：张小容
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201521017982.1(22)申请日 2015.12.10(73)专利权人 彭翔地址 410007 湖南省长沙市韶山中路752号1栋807室专利权人 彭娟(72)发明人 彭翔　彭娟　(51)Int.Cl.B23K 26/064(2014.01)B23K 26/08(2014.01)(54)实用新型名称五轴联动超快激光加工系统(57)摘要一种五轴联动超快激光加工系统，其包括，超快激光发生器、光学模组、透镜组件、承载加工件的加工件平台、控制所述透镜组件或所述加工件平台运动的联动控制器和联动驱动器，其中，所述透镜组件和/或所述加工件平台可沿五个轴做线性和/或旋转运动。

权利要求书1页 说明书6页 附图4页CN 205852056 U 2017.01.04C N 205852056U1.一种五轴联动超快激光加工系统，其包括，超快激光发生器、光学模组、透镜组件、承载加工件的加工件平台、控制所述透镜组件或所述加工件平台运动的联动控制器和联动驱动器，其中，所述透镜组件和/或所述加工件平台可沿五个轴做线性和/或旋转运动，其中，所述光学模组包括与多轴联动同步的偏振装置和/或激光束整形及调制装置，且其中，所述联动控制器同时还控制所述超快激光发生器和所述光学模组。

2.根据权利要求1所述的加工系统，其中，所述透镜组件固定不动；所述加工件平台可沿X、Y和Z轴做线性运动，同时还可沿X和Z轴旋转。

3.根据权利要求1所述的加工系统，其中，所述透镜组件可沿Z轴做线性运动；所述加工件平台可沿X和Y轴做线性运动，同时还可沿X和Z轴旋转。

4.根据权利要求1所述的加工系统，其中，所述透镜组件可沿Z轴做线性运动，同时还可沿X轴旋转；所述加工件平台可沿X和Y轴做线性运动，同时还可沿Z轴旋转。

5.根据权利要求1所述的加工系统，其中，所述透镜组件可沿Y和Z轴做线性运动；所述加工件平台可沿X轴做线性运动，同时还可沿X和Z轴旋转。

专利名称：一种双工位五轴加工设备专利类型：发明专利
发明人：朱贤帅
申请号：CN201910918022.9
申请日：20190926
公开号：CN110561120A
公开日：
20191213
专利内容由知识产权出版社提供
摘要：本发明提供了一种双工位五轴加工设备，其包括：床身；设置于床身上的桁架，桁架上设有X轴移动组件和Z轴移动组件；主轴组件，包括用于水平翻转的第一驱动电机、用于垂直翻转的第二驱动电机以及主轴；第一驱动电机的数目、第二驱动电机的数目、主轴的数目均为2个；Y轴移动组件，Y轴移动组件包括多个滑移装置，滑移装置包括导轨和滑块；导轨固定于床身上；工装台，工装台固定于滑块上；工装台的数目为2个，2个工装台可拆装式连接。

本发明设置直线电机、有两个工装台可拆装式以及可全方面加工的双主轴，加工精度高，大大提高加工效率。

申请人：珠海市瑞德盛数控科技有限公司
地址：510120 广东省珠海市斗门区乾务镇富山工业园富山十路7号3号楼第1层
国籍：CN
代理机构：广州君咨知识产权代理有限公司
代理人：王玺建
更多信息请下载全文后查看。

专利名称：一种五轴联动激光切割机专利类型：实用新型专利
发明人：康汉强,尹文军
申请号：CN201721929439.8
申请日：20171231
公开号：CN207746568U
公开日：
20180821
专利内容由知识产权出版社提供
摘要：本实用新型涉及激光切割机技术领域，特别涉及一种五轴联动激光切割机，包括机座、加工平台、龙门架，Y轴驱动机构和X轴驱动机构，驱动座均包括有滑座和安装在该滑座上的X轴驱动电机，滑座的底部通过滑块与两个导轨配合，X轴驱动电机的输出端安装有一个齿轮并且与一个齿条传动配合，滑座上安装有一个Z轴安装座，Z轴安装座上安装有一个竖直状态设置的Z轴驱动电缸，每个Z轴驱动电缸的底部均安装有一个双轴联动旋转座，激光切割头安装在该双轴联动旋转座上。

激光切割头能进行五轴联动，切割头摆幅大，可以进行激光非接触式切割，可以同时加工柔性产品的三维面，而且加工精度高，加工效率高，应用范围广。

申请人：东莞市恒好激光科技有限公司
地址：523000 广东省东莞市厚街镇陈屋社区旗鼓东路32号三楼
国籍：CN
更多信息请下载全文后查看。

专利名称：一种五轴机床式激光冲击强化设备
专利类型：实用新型专利
发明人：何艳磊,薛鹏波,李国杰,程江勇,陈彪,李庆,刘萍申请号：CN202122407808.X
申请日：20210930
公开号：CN216566580U
公开日：
20220520
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种五轴机床式激光冲击强化设备，包括五轴数控机床、工件夹具、激光器、激光导光装置、激光聚焦装置、水净化系统、水约束层加载装置和激光冲击强化控制系统，工件夹具安装在C轴旋转工作台上，用于夹持工件，激光导光装置将激光器发射的激光引导至B轴装置处，之后经激光聚焦装置聚焦后作用于工件表面，水净化系统连接水约束层加载装置，水约束层加载装置加载水约束层至工件表面，激光冲击强化控制系统分别与激光器、五轴数控机床和水约束层加载装置连接，用于完成激光冲击强化的自动化处理。

本实用新型解决基于机械臂或坐标机器人的激光冲击强化设备进行小光斑冲击时，在高速运动中重复定位精度低以及难以进行复杂型面离线编程的难题。

申请人：西安天瑞达光电技术股份有限公司
地址：710077 陕西省西安市市辖区高新区毕原二路176号军民融合产业园B3栋北10101室国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：郭晶
更多信息请下载全文后查看。

专利名称：一种五轴联动激光加工系统专利类型：实用新型专利
发明人：高洁
申请号：CN202020549022.4
申请日：20200414
公开号：CN212793536U
公开日：
20210326
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种五轴联动激光加工系统，包括组成的Z轴左右对称设置的四个液压升降杆，左侧与右侧的液压升降杆上底部位置连接有导杆与X轴螺纹杆，两侧的导杆与X轴螺纹杆上分别安装有第一线性电机，两侧的线性电机之间连接有导杆和Y轴螺纹杆，Y轴螺纹杆上安装有第二线性电机，第二线性电机与第一线性电机上均设有刹车装置，所述第二线性电机上底部位置与连接杆相固定连接。

本实用新型提供一种五轴联动激光加工系统，结构设置巧妙，且布局合理，激光加工头的传输光纤直接通过弹簧吊起，在各级坐标移动时，弹簧随激光加工头的距离远近不断拉伸与收缩，来弹性调节，方便了接线，同时也避免光纤随激光加工头移动容易出现缠绕的情况发生。

申请人：武汉金密激光技术有限公司
地址：430000 湖北省武汉市武汉东湖新技术开发区光谷大道308号
国籍：CN
代理机构：北京劲创知识产权代理事务所(普通合伙)
代理人：曹玉清
更多信息请下载全文后查看。
