消防水带消防软管卷盘消防水枪室内外消火栓现场判定课件
使用过程中
在消防水带使用过程中，应避 免踩踏、挤压、弯折等损伤， 并及时更换破损或老化水带。
注意事 项
储存环境
消防水带应储存在干燥、通风 良好、避免阳光直射的环境中，
以免加速老化。
定期检查
定期检查消防水带外观、厚度 和强度，及时发现并更换破损 或老化水带。
使用期限
消防水带使用期限一般为5年左 右，超过使用期限应及时更换。
检查各连接部位是否牢固可靠， 是否存在漏水现象。
查看消防水枪的调节装置是否 灵活好用。
试用操作
在确保安全的前提下，进行试 用操作，以检验消防水带消防 软管卷盘消防水枪室内外消火
栓的性能。
观察在操作过程中是否存在卡 滞、漏水等异常现象。
测试在一定压力下的射程和流 量是否符合标准。
评估在紧急情况下，相关人员 能否快速、准确地使用消防水 带消防软管卷盘消防水枪室内 外消火栓进行灭火。
确定消火栓所在位置是否便于取用，以及与火点的距离是否合适。
检查外观
03
检查消火栓是否有损坏或老化现象，以及是否清洁无杂物阻挡。
使用方法
打开消火栓门 用力按下门锁按钮，打开消火栓的门。
连接水源
将消防水带的一端连接到消火栓的接 口上，另一端连接到消防水枪上。
打开水源 旋转消火栓上的开关，打开水源。
使用消防水枪 手持消防水枪，对准火源进行灭火。
强度
通过拉伸试验等测试方法， 检测消防水带的强度和抗 拉性能。
使用方法
01
02
03
04
检查前准备
确认消防水带型号、规格与使 用场所匹配，外观完好无损，
无破损、老化等现象。
连接接口
将消防水带两端连接接口正确 连接，确保密封性和牢固性。
消防水带、消防软管卷盘、消防水枪、室内外消火栓现场判定PPT幻灯片课件
19
《消防产品现场检查判定规则》
GA588-2012
结构要求
1、卷盘旋转部分应能绕转臂的固定轴向外作水平摆动，摆 动角应不小于90°。 不合格判定 卷盘旋转部分不能绕转臂的固定轴向外作水平摆动，摆 动角小于90°。
2、卷盘进口阀的开启和关闭方向应有明显的标志。 不合格判定 卷盘进口阀的开启和关闭方向无明显的标志。
3
型号规格
4
5
消防水带市场准入制度核查方法
一、看证书
6
消防水带市场准入制度核查方法
二、查标志
7
消防水带市场准入制度核查方法
三、核查有效性
8
现场检查判定
外观质量 1、水带的织物层应编织均匀，表面整洁，
无跳双经，断双经，跳纬及划伤。 2、水带衬里（或外敷层）的厚度应均匀，
表面应光滑平整，无折皱或其他缺陷。
水枪和高压水枪；按水枪喷射的灭火水流形 式分为直流水枪、喷雾水枪、直流喷雾水枪 和多用水枪。
22
23
型号
24
消防水枪现场检查判定
抗跌落性能 水枪以喷嘴垂直朝上、喷嘴垂直朝下（旋
转开关处于关闭位置）以及水枪轴线处于水 平三个位置，从离地2.0m±0.02m高处（从 水枪的最低点算起）自由落到混凝土地面上。 水枪于每个位置跌落两次后进行检查，出现 破裂或不能正常操作为不合格。
25
消防水枪
26
什么是铝制件的阳极氧化处理
所谓铝的阳极氧化是一种电解氧化过程，将 铝或合金的制件作为阳极，采用电解的方法 使其表面形成氧化物薄膜。在该过程中，可 以使铝及其合金表面获得一层比自然氧化膜 厚得多的致密膜层(从几十微米甚至到几百微 米)，使铝金属表面光泽能长久不变，抗蚀性 能、机械强度都有所提高 。
《消防产品现场检查判定规则》
GA588-2012
结构要求
1、卷盘旋转部分应能绕转臂的固定轴向外作水平摆动，摆 动角应不小于90°。 不合格判定 卷盘旋转部分不能绕转臂的固定轴向外作水平摆动，摆 动角小于90°。
2、卷盘进口阀的开启和关闭方向应有明显的标志。 不合格判定 卷盘进口阀的开启和关闭方向无明显的标志。
3
型号规格
4
5
消防水带市场准入制度核查方法
一、看证书
6
消防水带市场准入制度核查方法
二、查标志
7
消防水带市场准入制度核查方法
三、核查有效性
8
现场检查判定
外观质量 1、水带的织物层应编织均匀，表面整洁，
无跳双经，断双经，跳纬及划伤。 2、水带衬里（或外敷层）的厚度应均匀，
表面应光滑平整，无折皱或其他缺陷。
水枪和高压水枪；按水枪喷射的灭火水流形 式分为直流水枪、喷雾水枪、直流喷雾水枪 和多用水枪。
22
23
型号
24
消防水枪现场检查判定
抗跌落性能 水枪以喷嘴垂直朝上、喷嘴垂直朝下（旋
转开关处于关闭位置）以及水枪轴线处于水 平三个位置，从离地2.0m±0.02m高处（从 水枪的最低点算起）自由落到混凝土地面上。 水枪于每个位置跌落两次后进行检查，出现 破裂或不能正常操作为不合格。
25
消防水枪
26
什么是铝制件的阳极氧化处理
所谓铝的阳极氧化是一种电解氧化过程，将 铝或合金的制件作为阳极，采用电解的方法 使其表面形成氧化物薄膜。在该过程中，可 以使铝及其合金表面获得一层比自然氧化膜 厚得多的致密膜层(从几十微米甚至到几百微 米)，使铝金属表面光泽能长久不变，抗蚀性 能、机械强度都有所提高 。
消防训练(水带、消防服、消火栓)课件

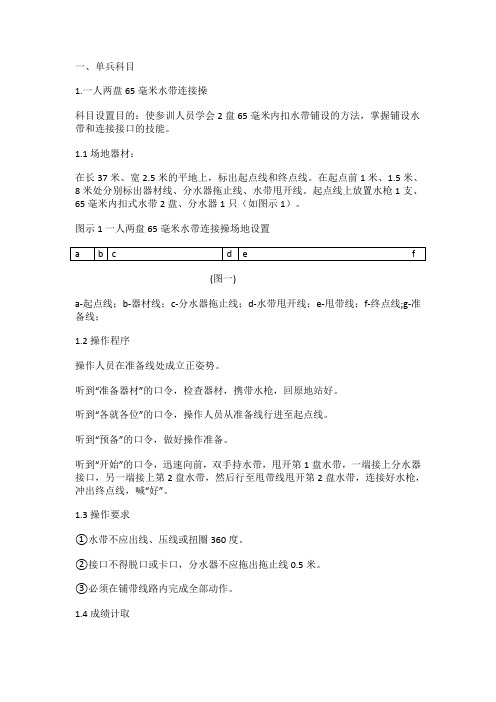

一、单兵科目1.一人两盘65毫米水带连接操科目设置目的：使参训人员学会2盘65毫米内扣水带铺设的方法，掌握铺设水带和连接接口的技能。
1.1场地器材：在长37米、宽2.5米的平地上，标出起点线和终点线。
在起点前1米、1.5米、8米处分别标出器材线、分水器拖止线、水带甩开线。
起点线上放置水枪1支、65毫米内扣式水带2盘、分水器1只（如图示1）。
图示1一人两盘65毫米水带连接操场地设置(图一)a-起点线；b-器材线；c-分水器拖止线；d-水带甩开线；e-甩带线；f-终点线;g-准备线；1.2操作程序操作人员在准备线处成立正姿势。
听到“准备器材”的口令，检查器材，携带水枪，回原地站好。
听到“各就各位”的口令，操作人员从准备线行进至起点线。
听到“预备”的口令，做好操作准备。
听到“开始”的口令，迅速向前，双手持水带，甩开第1盘水带，一端接上分水器接口，另一端接上第2盘水带，然后行至甩带线甩开第2盘水带，连接好水枪，冲出终点线，喊“好”。
1.3操作要求①水带不应出线、压线或扭圈360度。
②接口不得脱口或卡口，分水器不应拖出拖止线0.5米。
③必须在铺带线路内完成全部动作。
1.4成绩计取计时从发令“开始”至操作人员完成全部操作任务，冲出终点线止。
1.5评判细则有下列情况之一者不计成绩：① 水带接口脱落、卡口；② 未接上水枪冲出终点线。
有下列情况之一者加秒：① 第1盘水带甩开后未到甩开线；② 水带出线、压线，水带扭圈360度；分水器拖出拖止线2.原地战斗服着装（一）场地器材在平地上标出起点线，在起点线前0.5米处标出器材线。
灭火防护服在器材线前整齐摆放。
服装摆放方法：插环式安全带（附有安全勾）折成双叠，横放在地面上；灭火防护服上装正叠，尼龙搭扣对齐展平，沿两侧向背后折起，拦腰折成两叠，衣领翻向两侧，衣袖缩入肩部成圆筒状，平放在安全带上；消防头盔平放，帽徽朝前，帽顶朝上；下装套在灭火救援员灭火防护靴上，放在上装后面，靴跟与器材线相其。
室内消火栓系统培训课件
安装前准备工作
确定安装位置
选择明显易见、方便取用 的墙壁或柱子上，距离地 面高度应符合规范要求。
准备安装材料
根据实际需要，准备齐全 的安装材料，如消火栓箱 、水带、水枪、接口、消 防水带卷盘等。
检查设备完好性
在安装前应对所有设备进 行检查，确保设备完好无 损，符合使用要求。
安装步骤及注意事项
安装消火栓箱
作用
室内消火栓系统是建筑物内最基本的 消防设施之一，其主要作用是在火灾 初起时，为人员提供灭火工具，及时 扑灭火源，防止火势蔓延。
系统组成及工作原理
组成
室内消火栓系统主要由消火栓箱、消火栓、水带、水枪、报警按钮等组成。
工作原理
当火灾发生时，人员可迅速打开消火栓箱门，取出水带和水枪，连接消火栓， 打开消火栓阀门，利用水带和水枪进行灭火。同时，按下报警按钮，启动消防 报警系统，通知消防部门前来救援。
调试技巧
在调试过程中应注意观察各部件的运行情况，及时发现并解决问题；对 于出现的问题应及时记录并反馈给相关人员进行处理。同时，在调试过 程中还应注意安全，避免发生意外事故。
Part
03
室内消火栓系统使用与维护
使用方法及注意事项
开启消火栓门
紧急情况下，用力按下门上的开 关或打破玻璃门，以便快速取用 消火栓。
确保消火栓箱体、门、玻璃等 完好无损，无严重锈蚀或变形
。
消火栓接口检查
检查接口是否完好，无锈蚀或 损坏，确保能够正常连接水带
。
水带与枪头检查
检查水带是否老化、破损，枪 头是否完好，能否正常使用。
启闭阀检查
检查启闭阀是否灵活，有无漏 水现象。
评估指标与方法
STEP 01
功能性评估
《消火栓操作培训》课件
THANKS
感谢观看
消火栓的类型与特点
总结词
消火栓有多种类型，每种类型都有其特点和使用场景。
详细描述
消火栓主要分为室内消火栓和室外消火栓两大类。室内消火栓主要用于建筑内部的灭火，通常安装在走廊、大厅 等公共区域；室外消火栓主要用于建筑外部的灭火，如道路、绿化带等。此外，还有移动式消火栓、地下消火栓 等多种类型，以满足不同场景的灭火需求。
公共场所火灾的消火栓操作案例
总结词
公共场所火灾的消火栓操作案例需要更多的协调和组织，因为涉及的人员较多且空间较大。
详细描述
在公共场所火灾的消火栓操作案例中，除了迅速找到消火栓并正确操作外，还需要组织现场人员疏散 ，并与其他人员协调灭火行动。如果火势较大，应立即拨打消防电话，并按照消防部门的指示进行操 作。
05
CATALOGUE
消火栓操作培训总结
培训效果评估
01
02
03
技能掌握程度
经过培训，参训人员对消 火栓的操作技能有了明显 的提升，能够熟练掌握消 火栓的正确使用方法。
理论知识理解
通过理论授课和实践操作 相结合的方式，参训人员 对消火栓的相关理论知识 有了更深入的理解。
应急反应能力
培训过程中模拟了实际应 急情况，参训人员在应对 紧急情况时的反应速度和 操作准确性有所提高。
用，以免发生危险。
在使用消火栓时，一定要避免 在有电源的地方使用，以免发
生触电危险。
使用后的维护保养
使用完消火栓后，一定要及时清理现场，将水带、水枪等配件归位，保持消火栓的 整洁。
使用完消火栓后，一定要检查消火栓是否有损坏或老化现象，如有需要应及时更换 。
使用完消火栓后，一定要定期对消火栓进行全面检查和维护，确保其正常运转。
消防水带、消防软管卷盘、消防水枪、室内外消火栓现场判定_图文
4、消火栓表面醒目处应清晰地铸出型号、规格、 商标或厂名等永久性标志。 不合格判定 标志不全或标志非铸出。
《消防产品现场检查判定规则》 GA588-2012
❖ 消防接口
水带连接口和吸水管连接口应使用机械性能不低于 HPb59的铅黄铜或不锈钢制造。 不合格判定 接口本体材料不符合标准规定。
消防接口
《消防产品现场检查判定规则》
型号
消防水枪现场检查判定
❖ 抗跌落性能 ❖ 水枪以喷嘴垂直朝上、喷嘴垂直朝下（
旋转开关处于关闭位置）以及水枪轴线处于 水平三个位置，从离地2.0m±0.02m高处（ 从水枪的最低点算起）自由落到混凝土地面 上。水枪于每个位置跌落两次后进行检查， 出现破裂或不能正常操作为不合格。
消防水枪
什么是铝制件的阳极氧化处理
消防水带的现场检查判定
技术要求
检查项目 内径
公称压力MPa
㎜ 0.8 1.0 1.3 1.6 2.0 2.5
不合格情况描述
Φ25
≤180
≤300
单位长度 Φ40 质量 Φ50
g/m Φ65
≤280 ≤380 ≤480
≤400 ≤500 ≤600
消防水带单位长度重 量不符合要求
Φ80
≤600
≤700
《消防产品现场检查判定规则》 GA588-2012
❖ 转动性能
软管卷盘转动的启动力矩应不大于20 N.m。
不合格判定 卷盘不能转动。
三、消防水枪
❖ 定义 ❖ 由单人或多人携带和操作的以水作为灭火剂
的喷射管枪。 ❖ 分类 ❖ 按水枪的工作压力范围分为低压水枪、中压
水枪和高压水枪；按水枪喷射的灭火水流形 式分为直流水枪、喷雾水枪、直流喷雾水枪 和多用水枪。
《消防产品现场检查判定规则》 GA588-2012
❖ 消防接口
水带连接口和吸水管连接口应使用机械性能不低于 HPb59的铅黄铜或不锈钢制造。 不合格判定 接口本体材料不符合标准规定。
消防接口
《消防产品现场检查判定规则》
型号
消防水枪现场检查判定
❖ 抗跌落性能 ❖ 水枪以喷嘴垂直朝上、喷嘴垂直朝下（
旋转开关处于关闭位置）以及水枪轴线处于 水平三个位置，从离地2.0m±0.02m高处（ 从水枪的最低点算起）自由落到混凝土地面 上。水枪于每个位置跌落两次后进行检查， 出现破裂或不能正常操作为不合格。
消防水枪
什么是铝制件的阳极氧化处理
消防水带的现场检查判定
技术要求
检查项目 内径
公称压力MPa
㎜ 0.8 1.0 1.3 1.6 2.0 2.5
不合格情况描述
Φ25
≤180
≤300
单位长度 Φ40 质量 Φ50
g/m Φ65
≤280 ≤380 ≤480
≤400 ≤500 ≤600
消防水带单位长度重 量不符合要求
Φ80
≤600
≤700
《消防产品现场检查判定规则》 GA588-2012
❖ 转动性能
软管卷盘转动的启动力矩应不大于20 N.m。
不合格判定 卷盘不能转动。
三、消防水枪
❖ 定义 ❖ 由单人或多人携带和操作的以水作为灭火剂
的喷射管枪。 ❖ 分类 ❖ 按水枪的工作压力范围分为低压水枪、中压
水枪和高压水枪；按水枪喷射的灭火水流形 式分为直流水枪、喷雾水枪、直流喷雾水枪 和多用水枪。
消防栓、消防水带、水枪的使用PPT课件
消防栓、消防水 带、水枪的使用
二○一一年十一月二十七日
1
消防栓、消防水带、枪头简介：
消防栓，一种固定消防工具。 主要作用是控制可燃物、隔绝助 燃物、消除着火源。消防系统包括，室外消火栓系统，室内消火栓系 统。
室外消防栓
室内消火栓
消防水带、枪头
2
消防栓水枪、水带的使用方法：
1、 拉开防火栓门，取出水带， 水枪。
6、连接完毕后，至少有2名操作者 紧握水枪，对准水源（严禁对人，避 免高压伤人）
6
消防栓水枪、水带的使用方法：
7、另外一名操作者缓慢打开消火栓 阀门至最大，对准火源根部喷射进行 灭火，直到将火完全扑灭。
8、消防水带灭火后，须打开晒干水份， 并经检查确认没有破2、 检查水带及接头是否良好，如有 破损，禁止使用。
3
消防栓水枪、水带的使用方法：
3、向火场方向铺设水带，注意避免 4、将水带与水枪连接，将连接扣准
扭折。
确插入滑槽，并按顺时针方向拧紧。
4
2019/10/18
5
消防栓水枪、水带的使用方法：
5、将水带与消防栓连接，将连接扣 准确插入滑槽，并按顺时针方向拧紧。
8
9
2019/10/18
10
(二)使用和维护 1、使用和存放时应避免摔撞和和重击,以防变形而装拆。 2、连接之前,应认真检查滑槽和密封部位，若有污泥和砂粒等杂质须及时清除,以 防装拆困难,密封好。 3、存放时注意避免与酸碱等化学药品等接触,以防金属中腐蚀和橡胶密封圈变质。 (三)注意事项 1、使用消火栓灭火至少3人,2人握水枪、1人开阀。 2、开水前应理顺水带,防止水带扭折。 3、防止水枪带、水带阀门脱开,造成离高压水伤人。 4、使用消火栓应检查是否断电后方可进行施救。 5、水带、水枪进行存放备用前，须确认是否有破裂损坏，如出现破损现象，必 须更换。
二○一一年十一月二十七日
1
消防栓、消防水带、枪头简介：
消防栓，一种固定消防工具。 主要作用是控制可燃物、隔绝助 燃物、消除着火源。消防系统包括，室外消火栓系统，室内消火栓系 统。
室外消防栓
室内消火栓
消防水带、枪头
2
消防栓水枪、水带的使用方法：
1、 拉开防火栓门，取出水带， 水枪。
6、连接完毕后，至少有2名操作者 紧握水枪，对准水源（严禁对人，避 免高压伤人）
6
消防栓水枪、水带的使用方法：
7、另外一名操作者缓慢打开消火栓 阀门至最大，对准火源根部喷射进行 灭火，直到将火完全扑灭。
8、消防水带灭火后，须打开晒干水份， 并经检查确认没有破2、 检查水带及接头是否良好，如有 破损，禁止使用。
3
消防栓水枪、水带的使用方法：
3、向火场方向铺设水带，注意避免 4、将水带与水枪连接，将连接扣准
扭折。
确插入滑槽，并按顺时针方向拧紧。
4
2019/10/18
5
消防栓水枪、水带的使用方法：
5、将水带与消防栓连接，将连接扣 准确插入滑槽，并按顺时针方向拧紧。
8
9
2019/10/18
10
(二)使用和维护 1、使用和存放时应避免摔撞和和重击,以防变形而装拆。 2、连接之前,应认真检查滑槽和密封部位，若有污泥和砂粒等杂质须及时清除,以 防装拆困难,密封好。 3、存放时注意避免与酸碱等化学药品等接触,以防金属中腐蚀和橡胶密封圈变质。 (三)注意事项 1、使用消火栓灭火至少3人,2人握水枪、1人开阀。 2、开水前应理顺水带,防止水带扭折。 3、防止水枪带、水带阀门脱开,造成离高压水伤人。 4、使用消火栓应检查是否断电后方可进行施救。 5、水带、水枪进行存放备用前，须确认是否有破裂损坏，如出现破损现象，必 须更换。
完整ppt消防培训课件(2024)
罚款
对于较严重违反消防 安全规定的行为，可
处以罚款。
拘留
对于严重违反消防安 全规定并造成严重后 果的行为，可依法拘
留。
追究刑事责任
对于触犯刑法的行为 ，将依法追究刑事责
任。
2024/1/29
22
05
火灾事故案例分析
2024/1/29
23
典型火灾事故案例介绍
案例一
某大型商场火灾
发生地点
某大型商场
2024/1/29
15
紧急情况下自救互救技巧
自救
在火灾中保持冷静，利用湿毛巾 等物品捂住口鼻，寻找安全出口
逃生。
2024/1/29
互救
在保障自身安全的前提下，积极帮 助他人逃生，如搀扶老弱病残等。
呼救
若被困火灾现场，应大声呼救或使 用其他方式发出求救信号，等待救 援。
16
案例分析：成功处置经验分享
案例介绍
选取典型的火灾案例，介绍其发生背 景、处置过程和经验教训。
视程度。
组织员工参加消防安 全培训和演练，提高 员工的消防安全技能 和应急处置能力。
在工作场所张贴消防 安全标语和宣传画， 营造浓厚的消防安全
氛围。
通过企业内部网站、 微信公众号等渠道发 布消防安全知识和信 息，方便员工随时学
习和了解。
2024/1/29
31
06
实战演练与考核评估
2024/1/29
2024/1/29
26
事故原因调查及责任追究
01
原因分析
02
商场火灾原因：电器短路引发火灾，火势迅速蔓延
03
化工厂火灾原因：操作不当导致化学原料泄漏，遇明火发 生爆炸
室内消火栓系统知识培训 教学PPT课件
安装前检查消火栓设备配件的完整性。 消火栓箱采用暗装形式，如图3.42所示。箱体在安装时必须先取下箱内的各消防部件。不允许用钢钎撬、 锤子敲的办法将箱硬塞入预留孔内。 消火栓栓口中距地面1.1m，消火栓支管要以消火栓的坐标、标高定位甩口，核定后再稳固消火柱箱，箱体 找正稳固后再把消火栓安装好，消火柱栓口要垂直墙面朝外。 为保证消火栓栓口出水压力不超过0.5MPa，九层以下的消火栓层采用减压稳压型消火栓。
5.3.1 室内消火栓系统的安装技术
消火栓系统的安装
(1)消火栓管道的安装 一般是从室内消防干管上直接接出消防立管，再从消防立管上接出短支管与消火栓相连。干管布置在地下
室的天花板下，用支架固定。 管道在穿墙、楼板时预留孔洞，孔洞位置应正确，尺寸比管子直径大50mm左右。穿楼板层时应设套管，
套管高度应高出楼板层面20-50mm。管道接口不得设在套管内。套管与穿管之间间隙用阻燃材料填塞。 (2)消火栓箱的安装
室内消火栓系统
室内消火栓系统简介 室内消火栓系统组成 室内消火栓系统安装技术 消火栓系统主要设备简介
5.1.1 室内消火栓系统简介
• 建筑室内消火栓给水系统是把室外给水系统提供的水通过管道系统直接或经外压（外网压力不能满 足需要时）输送到建筑物内，用于扑救火灾而设置的固定灭火设备。
• 室内消火栓系统是建筑物中最基础的灭火设施之一。室内消火栓系统由水枪、水龙带、消火栓、消 防管道、消火栓箱、消防水泵接合器、减压节流孔板等组成。
消防水带
5.4.1 消防系统主要设备简介
球 阀 转 换 式 多 用 水 枪
直流水枪 直流开关水枪
5.4.1 消防系统主要设备简介
单栓室内消火栓箱
5.4.1 消防系统主要设备简介
自救式小口径消防水喉设备、消防软管卷盘由25mm的小口径消火栓、 内径19mm的胶带和口径不小于6mm的消防卷盘喷嘴组成
5.3.1 室内消火栓系统的安装技术
消火栓系统的安装
(1)消火栓管道的安装 一般是从室内消防干管上直接接出消防立管，再从消防立管上接出短支管与消火栓相连。干管布置在地下
室的天花板下，用支架固定。 管道在穿墙、楼板时预留孔洞，孔洞位置应正确，尺寸比管子直径大50mm左右。穿楼板层时应设套管，
套管高度应高出楼板层面20-50mm。管道接口不得设在套管内。套管与穿管之间间隙用阻燃材料填塞。 (2)消火栓箱的安装
室内消火栓系统
室内消火栓系统简介 室内消火栓系统组成 室内消火栓系统安装技术 消火栓系统主要设备简介
5.1.1 室内消火栓系统简介
• 建筑室内消火栓给水系统是把室外给水系统提供的水通过管道系统直接或经外压（外网压力不能满 足需要时）输送到建筑物内，用于扑救火灾而设置的固定灭火设备。
• 室内消火栓系统是建筑物中最基础的灭火设施之一。室内消火栓系统由水枪、水龙带、消火栓、消 防管道、消火栓箱、消防水泵接合器、减压节流孔板等组成。
消防水带
5.4.1 消防系统主要设备简介
球 阀 转 换 式 多 用 水 枪
直流水枪 直流开关水枪
5.4.1 消防系统主要设备简介
单栓室内消火栓箱
5.4.1 消防系统主要设备简介
自救式小口径消防水喉设备、消防软管卷盘由25mm的小口径消火栓、 内径19mm的胶带和口径不小于6mm的消防卷盘喷嘴组成
室内消防栓使用培训课件
企业内部管理制度要求
消防安全责任制
消防安全检查制度
企业应建立消防安全责任制，明确各 级管理人员和操作人员的职责，确保 室内消防栓的日常管理和维护得到有 效落实。
企业应建立消防安全检查制度，定期 对室内消防栓进行检查和维护，确保 其始终处于良好状态，随时可用。
消防安全培训制度
企业应定期开展消防安全培训，提高 员工的消防安全意识和操作技能，确 保在火灾发生时能够正确使用室内消 防栓进行灭火。
清洁保养
定期清洁消防栓表面和内 部零部件，保持干燥、无 锈蚀。
润滑维护
对消防栓活动部件进行润 滑，确保开关灵活、无卡 滞。
常见故障类型及原因分析
漏水故障
消防栓密封不严或接口松动导致 漏水，需及时更换密封件或紧固
接口。
阀门失灵
阀门损坏或卡滞导致无法正常开关 ，需更换阀门或进行清洗维修。
水带破损
水带老化、磨损或外力损坏导致漏 水或无法使用，需及时更换水带。
THANK YOU
感谢聆听
《机关、团体、企业、事业单位消防安全管理规定》
针对各类单位消防安全管理的具体规定，包括室内消防栓的日常管理、检查和维护等。
行业标准和规范介绍
《室内消火栓安装规范》
详细规定了室内消火栓的安装位置、高度、间距等要求，确保其在火灾发生时能 够快速有效地使用。
《消防给水及消火栓系统技术规范》
规定了消防给水系统的设计要求、施工验收、维护管理等，确保室内消防栓系统 的可靠性和稳定性。
标识清晰
消防栓上应有明显的标识，标 明“消防栓”及使用方法，防 止误操作。
培训合格的操作人员
只有经过培训并合格的操作人 员才能使用消防栓，确保操作 正确无误。
防止非授权使用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、查标志
消防水带市场准入制度核查方法
三、核查有效性
现场检查判定
外观质量 1、水带的织物层应编织均匀，表面整洁，
无跳双经，断双经，跳纬及划伤。 2、水带衬里（或外敷层）的厚度应均匀，
表面应光滑平整，无折皱或其他缺陷。
消防水带的现场检查判定
技术要求
检查项目 内径
公称压力MPa
㎜ 0.8 1.0 1.3 1.6 2.0 2.5
软管长度
软管长度不应小于软管标称长度1 m。 不合格判定 软管长度小于软管标称长度1 m以上。
《消防产品现场检查判定规则》
GA588-2012
结构要求
1、卷盘旋转部分应能绕转臂的固定轴向外作水平摆动，摆 动角应不小于90°。 不合格判定 卷盘旋转部分不能绕转臂的固定轴向外作水平摆动，摆 动角小于90°。
不合格情况描述
Φ25
≤180
≤300
单位长度 Φ40 质量 Φ50
g/m Φ65
≤280 ≤380 ≤480
≤400 ≤500 ≤600
消防水带单位长度重 量不符合要求
Φ80
≤600
≤700
水带长度
消防水带长度不得小于水带标称 长度1m
水带长度小于水带标 称长度1m以上
注1：消防水带包括有衬里消防水带、消防湿水带。 注2：水带长度和单位长度质量不包括消防接口。
中国消防产品信息网
《消防产品现场检查判定规则》 GA588-2012
外观质量
卷盘表面应进行耐腐蚀处理，漆层应均匀。
不合格判定 卷盘表面严重腐蚀。
《消防产品现场检查判定规则》 GA588-2012
软管质量
软管外表应无破损、划伤。 不合格判定 软管外表有严重的破损或划伤。
即合格。
消火栓
消火栓根据设置位置不同分为室外消火栓和室 内消火栓。
室内消火栓是指设置在建筑物内消防给水管 网上的一种给水设施。
室外消火栓是指设置在市政给水管网和建筑 物外消防给水管网上的一种给水设施。
消火栓产品
消火栓产品主要包括：
室内消火栓
室外消火栓
四、室内消火栓
定义 室内消火栓是室内管网向火场供水的，带有 阀门和接口的室内固定消防设施。
怎么样判断铝件水枪是否有做阳极氧化处理？
1、眼睛看也很容易区分的，采用阳极氧化处 理的铝制件表面明显的金属光泽感。
2、找一刀片在型材表面上切刮表面膜，电泳 膜很容易刮起来，呈现蜡粉状，自然氧化膜 的话基本不会被刮起来。
3、用手感觉，看粘手吗 。 4、用蓝钢笔墨水少许，干后用水冲，能冲掉
2、卷盘进口阀的开启和关闭方向应有明显的标志。 不合格判定 卷盘进口阀的开启和关闭方向无明显的标志。
3、卷盘进口阀顺时针方向为关闭。 不合格判定 关闭方向为逆时针方向。
《消防产品现场检查判定规则》 GA588-2012
转动性能
软管卷盘转动的启动力矩应不大于20 N.m。
不合格判定 卷盘不能转动。
的软管。
分类 消防水带分为有衬里和无衬里两类。有衬里消
防水带包括棉质、尼龙衬胶水带、涤纶灌胶水带、 麻质涂塑水带。按承受工作压力分为0.8MPa、 1.0MPa、1.3MPa、1.6MPa四类。按直径分为50、 65、80或90毫米四类。
型号规格
消防水带市场准入制度核查方法
一、看证书
消防水带市场准入制度核查方法
依据标准
GB6246—2011《消防水带》 GB15090—2005《消防软管卷盘》 GB8181—2005《消防水枪》 GB3445—2005《室内消火栓》 GB4452—2011《消防水带》 GA588—2012《消防产品现场检查判定规则》
一、消防水带
定义 消防水带是用来运送高压水或泡沫等阻燃液体
单出口（单栓阀） 室内消火栓
双出口（单栓阀） 室内消火栓
双出口（双栓阀） 室内消火栓
室内消火栓的型式与设备组成
室内消火栓由阀体、阀盖、阀杆、阀杆螺母、阀 瓣、阀座、手轮、固定接口、伞型手轮等部件组成；
消防软管卷盘结构组成
喷枪
软管
卷盘
产品标识
进水阀
转臂
3C认证标识
消防软管卷盘
市场准入制度要求 3C强制性认证制度
消防软管卷盘市场准入制度核查方法
一、看证书
消防软管卷盘市场准入制度核查方法
二、查标志
消防软管卷盘市场准入制度核查方法
三、核对有效性
公安部消防产品合格评定中心网站 /mm
二、消防软管卷盘
定义 消防软管卷盘是由阀门、输入管路、卷盘、软管及 喷枪等组成，并能在迅速展开软管的过程中喷射灭 火剂的灭火器具。
依据标准 《消防软管卷盘》 GB15090－2005
消防软管卷盘
分类 1、按输送灭火剂可分为：水、干粉、泡沫。 2、按使用场合可分为：消防车用和非消防车用。
转开关处于关闭位置）以及水枪轴线处于水 平三个位置，从离地2.0m±0.02m高处（从 水枪的最低点算起）自由落到混凝土地面上。 水枪于每个位置跌落两次后进行检查，出现 破裂或不能正常操作为不合格。
消防水枪
什么是铝制件的阳极氧化处理
所谓铝的阳极氧化是一种电解氧化过程，将 铝或合金的制件作为阳极，采用电解的方法 使其表面形成氧化物薄膜。在该过程中，可 以使铝及其合金表面获得一层比自然氧化膜 厚得多的致密膜层(从几十微米甚至到几百微 米)，使铝金属表面光泽能长久不变，抗蚀性 能、机械强度都有所提高 。
依据标准 GB3445-2005《室内消火栓》
室内消火栓的型式与设备组成
室内消火栓的型式 室内消火栓按出水口型式可分为：单出口室内消火栓
和双出口室内消火栓； 室内消火栓按栓阀数量可分为：单栓阀室内消火栓、
双栓阀室内消火栓； 按结构形式可分为：直角出口型室内消火栓 、45度
出口型室内消火栓 、旋转型室内消火栓 、减压型室内消 火栓 、旋转减压型室内消火栓、减压稳压型室内消火栓 由单人或多人携带和操作的以水作为灭火剂
的喷射管枪。 分类 按水枪的工作压力范围分为低压水枪、中压
水枪和高压水枪；按水枪喷射的灭火水流形 式分为直流水枪、喷雾水枪、直流喷雾水枪 和多用水枪。
型号
消防水枪现场检查判定
抗跌落性能 水枪以喷嘴垂直朝上、喷嘴垂直朝下（旋
消防水带市场准入制度核查方法
三、核查有效性
现场检查判定
外观质量 1、水带的织物层应编织均匀，表面整洁，
无跳双经，断双经，跳纬及划伤。 2、水带衬里（或外敷层）的厚度应均匀，
表面应光滑平整，无折皱或其他缺陷。
消防水带的现场检查判定
技术要求
检查项目 内径
公称压力MPa
㎜ 0.8 1.0 1.3 1.6 2.0 2.5
软管长度
软管长度不应小于软管标称长度1 m。 不合格判定 软管长度小于软管标称长度1 m以上。
《消防产品现场检查判定规则》
GA588-2012
结构要求
1、卷盘旋转部分应能绕转臂的固定轴向外作水平摆动，摆 动角应不小于90°。 不合格判定 卷盘旋转部分不能绕转臂的固定轴向外作水平摆动，摆 动角小于90°。
不合格情况描述
Φ25
≤180
≤300
单位长度 Φ40 质量 Φ50
g/m Φ65
≤280 ≤380 ≤480
≤400 ≤500 ≤600
消防水带单位长度重 量不符合要求
Φ80
≤600
≤700
水带长度
消防水带长度不得小于水带标称 长度1m
水带长度小于水带标 称长度1m以上
注1：消防水带包括有衬里消防水带、消防湿水带。 注2：水带长度和单位长度质量不包括消防接口。
中国消防产品信息网
《消防产品现场检查判定规则》 GA588-2012
外观质量
卷盘表面应进行耐腐蚀处理，漆层应均匀。
不合格判定 卷盘表面严重腐蚀。
《消防产品现场检查判定规则》 GA588-2012
软管质量
软管外表应无破损、划伤。 不合格判定 软管外表有严重的破损或划伤。
即合格。
消火栓
消火栓根据设置位置不同分为室外消火栓和室 内消火栓。
室内消火栓是指设置在建筑物内消防给水管 网上的一种给水设施。
室外消火栓是指设置在市政给水管网和建筑 物外消防给水管网上的一种给水设施。
消火栓产品
消火栓产品主要包括：
室内消火栓
室外消火栓
四、室内消火栓
定义 室内消火栓是室内管网向火场供水的，带有 阀门和接口的室内固定消防设施。
怎么样判断铝件水枪是否有做阳极氧化处理？
1、眼睛看也很容易区分的，采用阳极氧化处 理的铝制件表面明显的金属光泽感。
2、找一刀片在型材表面上切刮表面膜，电泳 膜很容易刮起来，呈现蜡粉状，自然氧化膜 的话基本不会被刮起来。
3、用手感觉，看粘手吗 。 4、用蓝钢笔墨水少许，干后用水冲，能冲掉
2、卷盘进口阀的开启和关闭方向应有明显的标志。 不合格判定 卷盘进口阀的开启和关闭方向无明显的标志。
3、卷盘进口阀顺时针方向为关闭。 不合格判定 关闭方向为逆时针方向。
《消防产品现场检查判定规则》 GA588-2012
转动性能
软管卷盘转动的启动力矩应不大于20 N.m。
不合格判定 卷盘不能转动。
的软管。
分类 消防水带分为有衬里和无衬里两类。有衬里消
防水带包括棉质、尼龙衬胶水带、涤纶灌胶水带、 麻质涂塑水带。按承受工作压力分为0.8MPa、 1.0MPa、1.3MPa、1.6MPa四类。按直径分为50、 65、80或90毫米四类。
型号规格
消防水带市场准入制度核查方法
一、看证书
消防水带市场准入制度核查方法
依据标准
GB6246—2011《消防水带》 GB15090—2005《消防软管卷盘》 GB8181—2005《消防水枪》 GB3445—2005《室内消火栓》 GB4452—2011《消防水带》 GA588—2012《消防产品现场检查判定规则》
一、消防水带
定义 消防水带是用来运送高压水或泡沫等阻燃液体
单出口（单栓阀） 室内消火栓
双出口（单栓阀） 室内消火栓
双出口（双栓阀） 室内消火栓
室内消火栓的型式与设备组成
室内消火栓由阀体、阀盖、阀杆、阀杆螺母、阀 瓣、阀座、手轮、固定接口、伞型手轮等部件组成；
消防软管卷盘结构组成
喷枪
软管
卷盘
产品标识
进水阀
转臂
3C认证标识
消防软管卷盘
市场准入制度要求 3C强制性认证制度
消防软管卷盘市场准入制度核查方法
一、看证书
消防软管卷盘市场准入制度核查方法
二、查标志
消防软管卷盘市场准入制度核查方法
三、核对有效性
公安部消防产品合格评定中心网站 /mm
二、消防软管卷盘
定义 消防软管卷盘是由阀门、输入管路、卷盘、软管及 喷枪等组成，并能在迅速展开软管的过程中喷射灭 火剂的灭火器具。
依据标准 《消防软管卷盘》 GB15090－2005
消防软管卷盘
分类 1、按输送灭火剂可分为：水、干粉、泡沫。 2、按使用场合可分为：消防车用和非消防车用。
转开关处于关闭位置）以及水枪轴线处于水 平三个位置，从离地2.0m±0.02m高处（从 水枪的最低点算起）自由落到混凝土地面上。 水枪于每个位置跌落两次后进行检查，出现 破裂或不能正常操作为不合格。
消防水枪
什么是铝制件的阳极氧化处理
所谓铝的阳极氧化是一种电解氧化过程，将 铝或合金的制件作为阳极，采用电解的方法 使其表面形成氧化物薄膜。在该过程中，可 以使铝及其合金表面获得一层比自然氧化膜 厚得多的致密膜层(从几十微米甚至到几百微 米)，使铝金属表面光泽能长久不变，抗蚀性 能、机械强度都有所提高 。
依据标准 GB3445-2005《室内消火栓》
室内消火栓的型式与设备组成
室内消火栓的型式 室内消火栓按出水口型式可分为：单出口室内消火栓
和双出口室内消火栓； 室内消火栓按栓阀数量可分为：单栓阀室内消火栓、
双栓阀室内消火栓； 按结构形式可分为：直角出口型室内消火栓 、45度
出口型室内消火栓 、旋转型室内消火栓 、减压型室内消 火栓 、旋转减压型室内消火栓、减压稳压型室内消火栓 由单人或多人携带和操作的以水作为灭火剂
的喷射管枪。 分类 按水枪的工作压力范围分为低压水枪、中压
水枪和高压水枪；按水枪喷射的灭火水流形 式分为直流水枪、喷雾水枪、直流喷雾水枪 和多用水枪。
型号
消防水枪现场检查判定
抗跌落性能 水枪以喷嘴垂直朝上、喷嘴垂直朝下（旋
