金属非金属矿山采矿制图标准范本(DOC 34页)金属非金属矿山采矿制图标准二O一二年十月目次1 总则 (1)2 基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 比例 (5)2.5 文字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺寸标注 (13)3.3 标高 (18)3.4 方向与坐标 (19)4 图例 (25)5 附录 (40)附录一本标准用词说明 (40)1 总则1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。
1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。
1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。
1.0.4 在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、基本规定2.1 一般规定2.1.1 图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。
2.1.2 工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。
2.1.3 各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和孙项（施工图设计阶段）编号顺序进行编制。
图2.1.3图2.1.3 图纸目录幅面格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。
表7.1.3冲积层掘进规格偏差项次项目合格（mm）1 立井井筒掘进半径普通法凿井0～+250冻结法凿井冻土扩至井帮前0～+400冻土扩至井帮后0～+2002 斜井平硐宽度（中线至任一帮距离）0～+300高度（腰线至顶、底板距离）0～+400（Ⅱ）一般项目表7.1.4 明槽外形尺寸的允许偏差和检验方法项次项目允许偏差（mm）检验方法1 标高+50 用水准仪测量2 长度0～+300拉十字中心线，分别尺量下底由中心线到四边中点的距离3 宽度4 边坡坡度不大于设计按附录A表A.1规定选检查点，用坡度尺尺量检查点左、右两边坡坡度7.2 基岩掘进工程（Ⅰ）主控项目表7.2.4 基岩掘进规格偏差项次项目合格(mm) 1 立井井筒掘进半径-30～+1502 斜井平硐硐室巷道宽度中线至任一帮距离-30～+200无中线测全宽-30～+250 高度腰线至顶、底板距离-30～+200无腰线测全高-30～+250（Ⅱ）一般项目表7.2.7 壁座（支撑圈）、水沟（沟槽）、设备基础掘进规格的允许偏差和检验方法项次项目允许偏差（mm）检验方法1 壁座（支撑圈）高度0～+100宽度 -50～+200 挂中心线或腰线尺量。
掘进后现场实测，作好记录；中间、竣工验收时，抽查隐蔽工程记录2设备基础长度-25～+150宽度 -25～+150 深度0～+1503 水沟（沟槽）中心位置 -50～+100 挂中线尺量巷道中线到水沟内沿距离，宽度、深度尺量检查。
按附录A 表A.1的规定选检查点，抽查施工检查记录宽度 -30～+150深度 -30～+150 7.3 裸体井巷掘进工程（Ⅰ）主控项目表7.3.3 裸体井巷工程的掘进规格偏差项次 项 目合格(mm) 1立井井筒掘进半径有提升0～+150 无提升 -50～+150 2斜井平硐 巷道宽度中线至任一帮距离 主要巷道0～+150 一般巷道 -50～+150 无中线测全宽 一般巷道 -50～+200 高度腰线至顶、底板距离 主要巷道 0～+150 一般巷道 -30～+150 无腰线测全高一般巷道 -30～+200 3硐室宽度中线至任一帮距离机电硐室 0～+150 非机电硐室 -20～+150 高度腰线至顶、底板距离 机电硐室 -30～+100 非机电硐室-30～+150（Ⅱ）一般项目 7.4 暗井掘进工程 （Ⅰ）主控项目表7.4.３ 暗井掘进半径偏差项 次 项 目 合格（mm ） 1 无提升设备 -50～+250 2有提升设备0～+2008 混凝土与钢筋混凝土工程8.1 模板分项工程（Ⅰ）主控项目表8.1.5 立井整体滑升模板井下组装规格允许偏差内容允许偏差/mm 模板半径0～10提升架在两个方向的垂直度≤5安装千斤顶辐射梁的水平度（全长）≤5模板上口半径±5模板下口半径±5提升架前后位置±5提升架左右位置≤10千斤顶中心垂直线≤5相邻模板的表面平整度≤5安装千斤顶横梁高差±10操作盘的平整度±20井筒中心线±5表8.1.6 立井MJY型整体移动金属模板井下组装规格允许误差内容允许误差/mm半径10～40上下口垂直度≤10接缝宽度≤3相邻两模板间高低差≤5接茬平整度≤5井筒中心线±5表8.1.7 钻井预制井壁筒内、外组合钢模板组装规格允许偏差项目合格标准/mm模板半径有提升10～40无提升0～50 表面平整度±3相邻模板表面高差≤3 底板表面平整度±5 顶板表面平整度±5表8.1.8立井组合钢模板组装规格允许偏差项目合格标准/mm模板半径有提升10～40无提升-30～+50 垂直度≤10接缝宽度≤3相邻两模板间高低差≤10 接茬平整度≤5（Ⅱ）一般项目表8.1.10 斜井、巷道、平硐、硐室组合钢模板组装规格允许偏差和检验方法项目允许偏差/mm检验方法基础深度-30～100 腰线下尺量检查点两墙模板基础深度轴线位移≤5 钢尺量检查点井巷中心线至模板碹胎中心线，的距离，每模两端各设一个测点底模上表面标高±10 拉线、钢尺检查截面内部尺寸基础±10 钢尺检查墙±10 钢尺检查墙高垂直度（不大于5m）±10 拉线、钢尺检查相邻模板表面高差≤5 钢尺检查表面平整度 5 2m靠尺和塞尺检查表8.1.11水沟、沟槽、台阶模板组装的允许偏差和检验方法项次项目允许偏差检验方法水沟、沟槽台阶1 中心位移±30 ±30 挂中线，尺量中线至外沿距离2 上平面标高±20 ±30 挂腰线，尺量腰线至上沿距离3 截面尺寸（长、宽）±30 ±20 尺量最大值、最小值4 深度±30 －尺量深度最大值、最小值表8.1.12 设备基础、预留地脚螺栓孔模板组装的允许偏差和检验方法项次项目允许偏差/mm 检验方法1基础中心位移±30 挂中线，尺量中线至外沿距离2 上平面标高0～20 挂腰线，尺量腰线至上沿距离3 截面尺寸（长、宽）±20 尺量最大值、最小值4 深度+50 尺量深度最大值、最小值5 螺栓中心位移±15 中心线至孔中心距离6 模板长度0～+20 尺量检查7 孔垂直度≤5 插杆吊线尺量检查8.2 钢筋分项工程（Ⅰ）主控项目（Ⅱ）一般项目表8.2.11钢筋安设位置的允许偏差和检验方法项次项目允许偏差/mm1 受力钢筋间距±20 排距±102 箍筋、构造筋间距±303 受力钢筋保护层±108.3 混凝土分项工程（Ⅰ）主控项目（Ⅱ）一般项目8.4 混凝土支护分项工程（Ⅰ）主控项目表8.4.5 井巷混凝土、钢筋混凝土支护工程的规格偏差项次项目合格/mm1 立井井筒净半径有提升0～+50 无提升±502 斜井平硐巷道净宽中线至任一帮距离主要巷道0～+50一般巷道-30～+50无中线测全宽一般巷道-30～+80 净高腰线至顶、底板距离主要巷道0～+50一般巷道-30～+50无腰线测全高一般巷道-30～+803 硐室净宽中线至任一帮距离机电硐室0～+50非机电硐室-30～+50 净高腰线至顶、底板距离机电硐室0～+50非机电硐室-30～+50 （Ⅱ）一般项目表8.4.11 井巷混凝土支护工程的允许偏差和检验方法项次项目允许偏差/mm检验方法立井斜井、平硐、硐室、巷道1 基础深度≥0 检查点两墙腰线下尺量检查2 接茬（限值）≤30 ≤15 尺量检查点一模两端接茬最大值3 表面平整度（限值）≤10 ≤10 用2m直尺量检查点上最大值4 预埋件（或孔）中心线偏移（限值）≤20 ≤20 挂中心线尺量5 预留巷道底板标高±50 ±20 挂线尺量6 预留梁窝位置上下层间距±25 —挂线尺量垂直中心线左右±20 —8.5 其它混凝土工程（Ⅰ）主控项目（Ⅱ）一般项目表8.5.4设备基础规格允许偏差和检验方法项次项目允许偏差/mm 检验方法1 平面外形尺寸±25 尺量长、宽2 表面平整度（限值）≤20 2m直尺、塞尺检查3 预埋地脚螺栓孔中心位移±10 以中心线为准，尺量孔中心位移4 预埋地脚螺栓孔深度0～+20 尺量检查表8.5.5 水沟、沟槽允许偏差的检验方法项次项目允许偏差/mm 检验方法1 位置±50 尺量巷道中线至水沟内沿距离2 上沿标高±20 尺量腰线至水沟上沿距离3 深度±30 尺量检查4 宽度±30 尺量检查5 壁厚不小于设计10 尺量检查或抽查施工检查记录表8.5.6斜井、斜巷台阶规格允许偏差和检验方法项次项目允许偏差/mm 检验方法1 长度±20尺量检查2 宽度±203 高度±104 标高±20 腰线下至台阶外上沿距离5 位置±30 中线至台阶内侧沿距离表8.5.7 固定道床规格允许偏差和检验方法项次项目允许偏差/mm 检验方法1 厚度±20 尺量检查点左右两侧点2 宽度±50 中线至道床两侧的距离3 表面标高±20 腰线下至道床表面距离4 表面平整度（限值）≤10 用2m靠尺，尺量检查表8.5.8 地坪规格允许偏差和检验方法项次项目允许偏差/mm 检验方法1 标高-30～+50 腰线下至地坪表面距离，尺量最大值、最小值2 表面平整度（限值）≤10 用2m靠尺，尺量检查9 锚喷支护工程9.1 锚杆支护工程（Ⅰ）主控项目（Ⅱ）一般项目表9.1.6 锚杆（预应力锚杆）、锚网、锚网背支护井巷工程净断面规格尺寸允许偏差序号项目允许偏差(mm)1 立井井筒净半径有提升0～+150 无提升-50～+1502 斜井平硐巷道净宽中线至任一帮距离主要巷道0～+150一般巷道-50～+150无中线测全宽一般巷道-50～+200 净高腰线至顶、底板距离主要巷道0～+150一般巷道-50～+150无中线测全高一般巷道-50～+2003 硐室净宽中线至任一帮距离机电硐室0～+100非机电硐室-20～+150 净高腰线至顶、底板距离机电硐室-30～+100非机电硐室-30～+1509.2 预应力锚杆（锚索）支护工程（Ⅰ）主控项目（Ⅱ）一般项目9.3 喷射混凝土支护工程（Ⅰ）主控项目表9.3.5 喷射混凝土支护井巷工程净断面规格尺寸允许偏差序号项目允许偏差(mm)1 立井井筒净半径有提升0～+150 无提升-50～+1502 斜井平硐巷道净宽中线至任一帮距离主要巷道0～+150一般巷道-50～+150 无中线测全宽一般巷道-50～+200 净高腰线至顶、底板距离主要巷道0～+150一般巷道-50～+150 无腰线测全高一般巷道-50～+2003 硐室净宽中线至任一帮距离机电硐室0～+100非机电硐室-20～+150 净高腰线至顶、底板距离机电硐室-30～+100非机电硐室-30～+150 （Ⅱ）一般项目表9.3.8 喷射混凝土支护表面平整度和基础深度的允许偏差和检验方法项次项目允许偏差检验方法1 表面平整度（限值）≤50mm 用1m靠尺和塞尺量检查点上1m²内的最大值2 基础深度≤10% 尺量检查点两墙基础深度9.4 金属网（或塑料网）喷射混凝土支护工程9.4.1井巷各种金属网及塑料网喷射混凝土支护工程质量验收应符合本节的规定。
金属非金属矿山采矿制图标准(GB/T 50564-2010)目次1 总则 (1)2 基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 比例 (5)2.5 文字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺寸标注 (13)3.3 标高 (18)3.4 方向与坐标 (19)4 图例 (25)5 附录 (40)附录一本标准用词说明 (40)1 总则1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。
1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。
1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。
1.0.4 在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、基本规定2.1 一般规定2.1.1 图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。
2.1.2 工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。
2.1.3 各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和孙项（施工图设计阶段）编号顺序进行编制。
图2.1.3图2.1.3 图纸目录幅面格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。
（冶金行业）XXXX金属非金属矿山采矿制图标准金属非金属矿山采矿制图标准(GB/T50564-2010)目次1总则 (1)2基本规定 (1)2.1壹般规定 (1)2.2图纸规格 (1)2.3图纸标题栏 (4)2.4比例 (5)2.5文字和数字 (6)2.6图线 (6)2.7字母和符号 (8)3图形及画法 (10)3.1投影及视图 (10)3.2尺寸标注 (13)3.3标高 (18)3.4方向和坐标 (19)4图例 (25)5附录 (40)附录壹本标准用词说明 (40)1总则1.0.1为统壹金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。
1.0.2本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。
1.0.3本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。
1.0.4在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、基本规定2.1壹般规定2.1.1图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。
2.1.2工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。
2.1.3各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和孙项（施工图设计阶段）编号顺序进行编制。
2.1.4格和比例的图纸；要求应完整、细符合本标准规定。
2.1.5YS/T5022－94》的相关规定。
2.2图纸规格2.2.1各阶段设计图纸的幅面及图框尺寸，应符合图2.2.1及表2.2.1－1的规定。
金属非金属矿山采矿制图标准(GB/T 50564-2010)二OO七年十一月六日1建设部关于发布国家标准《金属非金属矿山采矿制图标准》的公告第618 号现批准《金属非金属矿山采矿制图标准》为国家标准,编号为GB/T50564-2010,自2010年12月1日起实施。
本标准由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二○一○年五月三十一日目次建设部关于发布国家标准《金属非金属矿山采矿制图标准》的公告1 总则 (1)2、基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (2)2.3图纸标题栏 (4)2.4 比例 (6)2.5 文字与数字 (7)2.6 图线 (7)2.7 字母与符号 (9)2.8 数值精度 (11)3 图形及画法 (12)3.1 投影及视图 (12)3.2 尺寸标注 (14)3.3 标高 (19)3.4 方向与坐标 (20)4 图例 (26)表4.0.1 矿石、岩石及材料图例 (26) 表4.0.2 各种界线与方向图例 (28)表4.0.3 露天工程与井巷工程图例 (29) 表4.0.4 设备图例 (32)表4.0.5 铁路、公路、桥涵图例 (34)表4.0.6 通风图例 (36)表4.0.7 水采及船采图例 (38)5. 附录 (41)附录一:本标准用词说明 (41)金属非金属矿山采矿制图标准(条文说明) (42)1、总则 (43)2、基本规定 (43)3 图形及画法 (44)4 图例 (45)5. 附录 (45)1 总则1.0.1 为统一金属、非金属矿山采矿设计制图标准,实现制图标准化,提高制图效率,保证图面质量,不用或少用文字说明便能表达设计意图,使设计、施工和生产之间有简捷共同语言,特制定本标准。
1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图(包括CAD绘图),制图中涉及其它专业时,应按有关专业制图标准执行。
1.0.3 本标准遵照国际标准,图纸中使用的简化汉字、计量单位名称及符号,应符合国家现行有关标准、规范和规程的规定。
金属非金属矿山采矿制图标准(GB/T 50564-2010)二OO七年十一月六日1建设部关于发布国家标准《金属非金属矿山采矿制图标准》的公告第618 号现批准《金属非金属矿山采矿制图标准》为国家标准,编号为GB/T50564-2010,自2010年12月1日起实施。
本标准由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二○一○年五月三十一日目次建设部关于发布国家标准《金属非金属矿山采矿制图标准》的公告1 总则 (1)2、基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (2)2.3图纸标题栏 (4)2.4 比例 (6)2.5 文字与数字 (7)2.6 图线 (7)2.7 字母与符号 (9)2.8 数值精度 (11)3 图形及画法 (12)3.1 投影及视图 (12)3.2 尺寸标注 (14)3.3 标高 (19)3.4 方向与坐标 (20)4 图例 (26)表4.0.1 矿石、岩石及材料图例 (26) 表4.0.2 各种界线与方向图例 (28)表4.0.3 露天工程与井巷工程图例 (29) 表4.0.4 设备图例 (32)表4.0.5 铁路、公路、桥涵图例 (34)表4.0.6 通风图例 (36)表4.0.7 水采及船采图例 (38)5. 附录 (41)附录一:本标准用词说明 (41)金属非金属矿山采矿制图标准(条文说明) (42)1、总则 (43)2、基本规定 (43)3 图形及画法 (44)4 图例 (45)5. 附录 (45)1 总则1.0.1 为统一金属、非金属矿山采矿设计制图标准,实现制图标准化,提高制图效率,保证图面质量,不用或少用文字说明便能表达设计意图,使设计、施工和生产之间有简捷共同语言,特制定本标准。
1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图(包括CAD绘图),制图中涉及其它专业时,应按有关专业制图标准执行。
1.0.3 本标准遵照国际标准,图纸中使用的简化汉字、计量单位名称及符号,应符合国家现行有关标准、规范和规程的规定。

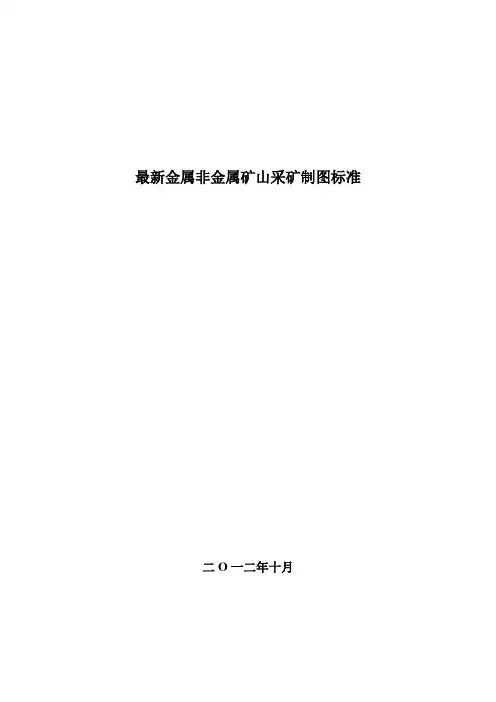

最新金属非金属矿山采矿制图标准二O一二年十月目次1 总那么 (1)2 差不多规定 (1)2.1 一样规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 比例 (5)2.5 文字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺寸标注 (13)3.3 标高 (18)3.4 方向与坐标 (19)4 图例 (25)5 附录 (40)附录一本标准用词说明 (40)1 总那么1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。
1.0.2 本标准适用于采矿专业和井建专业各设计时期的设计图和通用图〔包括CAD绘图〕，制图中涉及其它专业时，应按有关专业制图标准执行。
1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。
1.0.4 在复制地质图时，仍采纳原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、差不多规定2.1 一样规定2.1.1 图纸应第一考虑视图简便，在符合各咨询和各设计时期内容深度要求前提下，力求制图简明、清晰、易明白。
2.1.2 工程咨询和设计图纸的度量单位，不管图面上和图中的文字说明，均应以法〔规〕定的计量单位表示。
2.1.3 各咨询和各设计时期的图纸均应编制图纸名目，图纸名目应符合图2.1.3的规格、内容、要求，图纸名目的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项〔施工图设计时期〕编号顺序和孙项〔施工图设计时期〕编号顺序进行编制。
图2.1.3图2.1.3 图纸名目幅面格式2.1.4 应依照不同咨询设计时期、不同设计专业要求，采纳适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。
金属非金属矿山采矿制图标准二O一二年十月目次1 总则 (1)2 基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 比例 (5)2.5 文字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺寸标注 (13)3.3 标高 (18)3.4 方向与坐标 (19)4 图例 (25)5 附录 (40)附录一本标准用词说明 (40)1 总则1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。
1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。
1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。
1.0.4 在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、基本规定2.1 一般规定2.1.1 图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。
2.1.2 工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。
2.1.3 各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和孙项（施工图设计阶段）编号顺序进行编制。
图2.1.3图2.1.3 图纸目录幅面格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。
2.1.5 本标准技术术语应采用：《冶金矿山采矿术语标准YS/T5022－94》的相关规定。
2.2 图纸规格2.2.1 各阶段设计图纸的幅面及图框尺寸，应符合图 2.2.1及表2.2.1－1的规定。
特殊情况时可将表2.2.1－1中的A0－A3图纸的长度或宽度加长。
A0图纸只能加长长边，A1－A3图纸长、宽边都可加长。
加长部分应为原边长的1/8及其整数倍数，按图幅规格表2.2.1－2选取。
图2.2.1－1 A0 A1A2A3图纸横式幅面图2.2.1－2 A4 图纸立式幅面图2.2.1－3 A1A2A3图纸立式幅面表2.2.1－1 图纸幅面及图框尺寸（mm）表2.2.1－2 图幅规格表（mm）2.2.2 A0、A1、A2图纸内框应有准确标尺，标尺分格应以图内框左下角为零点，按纵横方向排列。
尺寸大格长为100mm，小格长10mm，分别以粗实线和细实线标界，标界线段长分别为3mm和2mm。
标尺数值应标于大格标界线附近。
2.3图纸标题栏2.3.1 图纸必须设有标题栏，以表明该图纸名称、设计阶段、设计日期、版本、设计者和各级审核者等。
标题栏应位于图纸右下角，A4图纸位于图纸下边。
特殊情况时可位于图纸右上角。
2.3.2 国内外工程图纸标题栏均宜采用以下两种格式，见图 2.3.2－1和图2.3.2－2所示。
格式一主要用于A0－A3图纸，格式二主要用于A4和A3立式图纸。
国内工程设计图纸无特殊要求时，可以不注释外文。
图2.3.2－1 图纸标题栏格式一（320×64）图2.3.2－2 图纸标题栏格式二（180×64）2.3.3 竣工图图纸标题栏应符合下列规定：1 竣工图与原施工图不一致，需重新制图时，在图纸标题栏格式中的设计阶段栏填写竣工图。
2 竣工图与原施工图完全一致时，可以在原施工图图纸标题栏左边加盖竣工图签章，签章格式应符合图2.3.3的规定。
图 2.3.3 竣工图签章格式2.3.4 复制和复用已有整套或部分图纸时，鉴定人应在原图纸标题栏左边加盖复制（用）图签章，签章格式应符合图2.3.4-1和图2.3.4-2的规定。
图 2.3.4-1 复制图签章格式 图 2.3.4-2 复用图签章格式2.3.5 图纸内容需要几个专业共同确认时，必须在图纸内框外左上角设会签栏，其格式应符合图2.3.5的规定。
图2.3.5 图纸会签栏格式2.4 比例2.4.1 图纸必须按比例绘制，不能按比例绘制时，要加以说明。
2.4.2 应适当选取制图比例，使图面布局合理、美观、清晰、紧凑，制图比例宜按1：（1，2，5）×10n系列选用，特殊情况时可取其间比例。
2.4.3 同一视图，采用纵向和横向两种不同比例绘制时，应加以注明；长细比较大，且不需要详细标注的视图，可不按比例绘制。
2.4.4 比例的表示方法和注写位置应符合下列规定：1 表示方法：比例必须采用阿拉伯数字表示，例如1:2，1:50等。
2 注写位置：⑴全图只有一种比例时，应将比例注写在标题栏内。
⑵不同视图比例注写在相应视图名的下方，应符合图2.4.4的规定。
1:501:50图2.4.4 视图比例标注法2.4.5 工程图常用比例宜按表2.4.5选取。
表2.4.5 采矿制图常用比例表2.5 文字与数字2.5.1 图纸中的各种文字体（汉字和外文）、各种符号、字母代号、各种尺寸数字等的大小（号数），应根据不同图纸的图面、表格、标注、说明、附注等的功能表示需要，可选择采用计算机文字输入统一标准中的一种和（或）几种。
但要求排列整齐、间隔均匀、布局清晰。
2.5.2 图纸中的汉字应采用国家正式公布推广的简化字，不得用错别字（尤其是同音错别字）、生造字。
2.5.3 拉丁字母、希腊字母或阿拉伯数字，如需写成斜体字时，其斜度应与水平上倾75°，斜体字的字号要求与“2.5.1”款规定相同。
2.5.4 图纸中表示数量的数字，应采用阿拉伯数字表示。
2.6 图线2.6.1 图线宽度系列应为0.18、0.25、0.35、0.5、0.7、1.0、1.4和2.0mm。
需要缩微的图纸，图线宽度不宜采用0.18mm。
2.6.2 绘图时应根据图样复杂程度和比例大小确定基本图线宽度b，b宽宜采用0.35、0.5、0.7、1.0、1.4、2.0mm。
根据基本图线宽度b确定其它图线宽度。
图线类型及宽度见表2.6.2。
表2.6.2 图线名称、型式、宽度粗点划线b 1.0-2.0初期开采境界线中点划线b/20.5-1.0细点划线b/30.35-1.0轴线、中心线粗双点划线b 1.0-2.0未期开采境界线中双点划线b/20.5-1.0细双点划线b/30.35-1.0假想轮廓线，中断线折断线b/30.35-1.0较长的断裂线波浪线b/30.35短的断裂线，视图与剖视的分界线，局部剖视或局部放大图的边界线。
断开线 1.0-1.4剖切线2.6.3 平行线间隔不应小于粗线宽度的2倍，且不小于0.7mm。
2.6.4 图线绘制时，必须遵守下列规定：1 虚线、点划线及双点划线的线段长短和间隔应大致相等。
虚线每段线长3～5mm，间隔1mm；点划线每段线长10～20mm，间隔3mm，双点划线每段线长10～20mm，间隔5mm。
2 绘制圆的中心线时，圆心应为线段的交点。
3 点划线和双点划线的首末两段，应是线段而不是点。
4 点划线与点划线或尺寸线相交时，应交于线段处。
5 当图形比较小，用最细点划线绘制有困难时，可用细实线代替。
6 采用直线折断的折断线，必须全部通过被折断的图面。
当图形要素相同，有规律分布时，可采用中断的画法，中断处以两条平行的最细双点划线表示。
2.6.5 对需要标注名称的设备、部件、设施和井巷工程以及局部放大图和轨道曲线要素等，应采用细实线作为引出线引出标注（号），需要时应进行有规律的编号。
同一张图上标号和指引线宜保持一致，并符合图2.6.5要求。
图2.6.5 标号和指引线2.7 字母与符号2.7.1 常用技术术语字母符号宜参照表2.7.1的规定执行。
表2.7.1 常用技术术语字母符号2.7.2 工程常用钢筋（丝）种类及符号应按表2.7.2规定执行。
表2.7.2 钢筋（丝）种类及符号2.8 数值精度2.8.1 数值精度应按表2.8.1规定执行。
表2.8.1 数值精度表2.8.2 计算中间的过程数值，精确到小数点后比结果数值多1位，然后，其尾数采用四舍五入得计算结果数值。
3 图形及画法3.1 投影及视图3.1.1 设计图纸应准确表达设计意图，一般只画出设计对象的可见部分，必要时也可画出不可见部分。
可见部分用实线，不可见部分用虚线表示。
3.1.2 视图应按正投影法绘制，并采用第一角画法；图纸视图的布置关系见图3.1.2。
采矿方法图、竖井工程图、巷道交岔点图等需用三视图表示时，正视图一般放在图幅的左上方，俯视图放在正视图的下方，侧视图放在正视图的右方。
（a） (b)图3.1.2 正投影法的第一角画法投影面的展开和视图布置（a）正投影法的第一角画法投影面的展开 (b)视图布置3.1.3 有坐标网的图纸，正北方向应指向图纸的上方；特殊情况可例外，但图上需标有指北针。
3.1.4 指示斜视或局部视图投影方向应以箭头表示，并用大写字母标注，如图3.1.4 所示。
图3.1.4 局部视图画法3.1.5 剖示图在剖切面的起讫处和转折处的剖切线用断开线表示，其起讫处不应与图形的轮廓线相交，并不得穿过尺寸数字和标题。
在剖切线的起讫处必须画出箭头表示投影方向，并用罗马数字编号，如图3.1.5所示。
图3.1.5 剖切面画法3.1.6 当图形的某些部分需要详细表示时，可画局部放大图，放大部分用细实线引出并编号，见图3.1.6，放大图应放在原图附近，并保持原图的投影方向。
图3.1.6 局部放大画法3.1.7 采用折断线形式只绘出部分图形时，折断线应通过剖切处的最外轮廓线，如图3.1.7 ，带坐标网的图样不得用折断线画法。
（a） (b) (c)图3.1.7 折断线画法3.1.8 通风系统图、开拓系统图及复杂的采矿方法图，用正投影画法不能充分表达设计意图时，可采用轴侧投影图或示意图表示，轴侧投影图中表示巷道时用二条或三条线均可。
3.1.9 倾斜、缓倾斜、水平薄矿体的开拓系统图、采准布置图应按俯视图绘制；斜井岔口放大图应用垂直倾斜面的视图画出。
3.2 尺寸标注3.2.1 图样的尺寸应以标注的尺寸数值为准，同一尺寸一般只标注一次，并应标注在表示该结构最清晰的图形上；对表达设计意图没有意义的尺寸，不应标注。
3.2.2 图中所标尺寸，标高必须以米为单位，其他尺寸以毫米为单位。
当采用其他单位时应在图样中注明。
3.2.3 尺寸线与尺寸界线应用细实线绘制。
