直饮水工艺流程图

管道直饮水(小区、酒店、写字楼、学校)1.什么是"管道直饮水"?管道直饮水又称为分质供水或双路供水,是目前发达国家普遍采用的供水方式.即在既定区域内建设集中式净水站,采用高科技加水处理设备,对自来水或其它源水进行深度净化处理,去除水中有机物、细菌、病毒等有害物质，保留对人体有益的微量元素和矿物质，同时采用优质管材设立独立循环式管网，将清甜爽口、新鲜卫生的活水直接送入千家万户，使住户拧开水龙头就能喝上卫生、甘美、新鲜、价格合理的饮用水。

这就是——管道分质供水。

2.管道直饮水有些什么优势？◆饮用水集中净化，合理利用水资源；◆采取反渗透、纳滤等水处理工艺，严格按国家标准生产；◆整个系统全封闭设计，循环灭菌，彻底消除二次污染；◆无需预约送水，打开水龙头即可饮用，方便，快捷，安全；◆质量体格比最优，最理想的饮用水消费方式；◆管道纯净水入户，提高了生活品质与住宅之水准，与国际接轨。

3.管道直饮水的应用范围有哪些？生活小区、商用建筑、学校、部队、酒店、宾馆、市场、公园、车站等区域饮水系统。

流程图（点击放大）4.管道直饮水之前景如何？建设部在二十一世纪住宅小区的规划中指出，分质供水也是体现住宅小区科技含量的重要组成部分。

分质供水也是“远离噪音、空气清新、管道直饮水”这现代“健康社区”所必备的三要素之一。

广东省在2001年2月11日已将“分质供水”列入“十五”计划纲要，决心要在第十个五年计划内“建设以自来水直接饮用为目的的分质供水网”。

分质供水现已在北京、上海、广州、深圳、珠海等地全面铺开，在全国各地均具有广阔的市场发展前景。

管道直饮水加热自来水桶装水家用净卫生性当场制取的新鲜饮用水自来水虽然经过加氯消毒，但由于管路非循环，极易滋长细菌不能保证用户饮水终端的水质虑除细菌、铁水中有益于身的矿物质和微净化水可直接管路循环流动，无二次污染，水质新鲜市政管网中存在的杂质、泥沙、各种重金属离子和有机污染物不能去除潜在的污染源：水桶、饮水机用户水质优于欧盟饮用水标准一周喝不完的桶装水，细菌将严。

第一级：采用孔径为5微米的PPF 溶喷滤芯，主要祛除水中大
于5微米的可见悬浮物。

根据水质不同，一般12-24个月更换一次。

第二级：采用颗粒活性炭吸附水中的余氯、铁锈、三氨甲烷、农
药、化肥及各种异味。

一般12-24个月更换一次
第三级：采用孔径为1微米的PPF 溶喷滤芯，主要祛除水中大
于1微米的悬浮物和其它杂质。

一般12-24个月更换一次
以上滤芯使用成本60元每只。

原水通过前三级过滤之后，再通过高压泵加压进入第四级实施纯净水的正式生产。

第四级：采用孔径为万分之一微米的RO膜，祛除了水中对人体
有害的重金属、无机盐、有机物、细菌、病毒、不可吸收的矿物质等，保留了人体所必需的微量元素和矿物质，制造出终端直饮水。

RO膜一般2=5年更换一次，更换成本300元每只。

第五级：采用椰壳活性炭，俗称T33，调解水的酸碱度，吸附余氯及压力桶中极微量的天然橡胶味，把二十多种微量元素及矿物质慢慢释放到水中，使纯净水变的甘甜可口而富有营养。

一般2=5年更换一次，更换成本100元每只。

直饮水工艺流程直饮水是指经过一系列工艺处理后的水，可以直接饮用而不需要进行煮沸或过滤的一种水质。

直饮水工艺流程包括预处理、过滤、消毒和管道层保护等几个环节。

首先是预处理环节。

预处理主要是对水源进行初步处理，去除水中的杂质、悬浮物、颜色、异味等。

常用的预处理方法包括混凝、絮凝、沉淀、草酸钠清洗等。

通过这些方法，可以有效去除水中的颗粒物、胶体、色素和气味等。

接下来是过滤环节。

过滤是将水中的微小颗粒和杂质进一步去除的过程。

过滤主要通过物理和化学两种方法进行。

物理过滤利用滤芯等器材，将水中的颗粒物拦截下来，从而达到净化水质的目的。

化学过滤则是通过添加化学药剂，对水中的有害物质进行氧化、沉淀、吸附等过程，使其难以溶解或变为可沉淀物质，从而达到净化水质的效果。

常见的过滤器材有活性炭、陶瓷滤芯、PP棉滤芯等。

之后是消毒环节。

消毒是为了杀灭水中的细菌、病毒和其他微生物，确保水质符合卫生标准。

常用的消毒方法有紫外线消毒、臭氧消毒、电解水消毒等。

紫外线消毒通过辐射紫外线照射水中的微生物，使其失去生殖能力和致病能力。

臭氧消毒则是将臭氧气体溶解在水中，达到杀菌消毒的作用。

电解水消毒是通过电解水中的氯离子，生成一种具有消毒能力的次氯酸，进而杀灭水中的细菌和病毒。

最后是管道层保护环节。

由于直饮水经过处理后需要经过管道输送到用户家中，也有可能受到管道中的污染物的影响。

为了保证水质的安全性，在直饮水工艺流程中需要加入管道层保护环节。

这一环节主要是针对管道进行清洗、消毒和防腐处理，保证直饮水在输送过程中不受到二次污染。

总而言之，直饮水工艺流程通过预处理、过滤、消毒和管道层保护四个环节，对水质进行多层次的处理和净化，确保水质达到安全、卫生的要求，并可以直接饮用。

这种流程的应用不仅能够满足人们对饮水的需求，还能够有效防止病菌通过饮水途径传播，对保障人们的健康起到重要作用。

饮用水生产工艺流程图方法：人工操作设备类型：S7 方法：电热管加热方法：人工目视方法：人工操作方法：自动目的：桶体保护目的：生产日期标注目的：桶口收缩目的：检出异物、内壁脏、等不合格品目的：密封纯、矿共同流程；冲洗水过程；矿质液配制过程；一级产水做矿质水过程工艺描述：一、纯净水生产：1、原水箱：每半年进行一次清洗、消毒；2、石英砂过滤：每周一到两次对砂滤器进行反洗、正洗；3、活性炭过滤：每周一到两次对砂滤器进行反洗、正洗；4、保安过滤：定期对滤芯、滤器进行消毒处理，定期更新，详见保安滤器清洗消毒作业指导书；5、反渗透过滤：正常情况下一年清洗一次，压差升高或产水下降15%以上时可考虑清洗（参见反渗透清洗作业指导书）；6、臭氧杀菌：臭氧浓度0.3-0.7mg/L，每小时记录臭氧浓度值；7、成品水箱：5T不锈钢水箱，正常情况每半年清洗消毒一次；8、终端钛滤：正常情况每周酸洗一次，参见钛滤清洗作业指导书；9、灌装：不锈钢自动灌装机，机时产量600桶；10、成品灯检：每半小时一换岗；11、喷码：向消费者明示生产日期。

二、矿质水生产：在以上纯净水生产工艺基础上加上以下几点：1、搅拌罐：不锈钢自动搅拌罐；目的：保证矿质液在此工序搅拌均匀，控制搅拌时间10-15min，转速43转/秒；每天生产前进行清洗消毒；2、400目过滤器：目的，过滤矿质液中细小颗粒；每天生产前进行清洗消毒；3、5μ，0.45μ过滤器：聚四氟乙烯滤芯，目的：过滤掉矿质液中更小颗粒；每天生产前进行清洗消毒；4、矿质液储存罐：不锈钢贮罐，存储已配制好矿质液；5、无菌过滤器：聚四氟乙烯滤芯，过滤矿质液中小微粒、微生物。

三、冲洗水过程：1、5μ，3μ，1μ过滤器：聚四氟乙烯滤芯，目的：过滤掉水中活性炭小颗粒；每天生产前进行清洗消毒；2、臭氧杀菌：对过滤后冲洗水加臭氧进行杀菌；四、回收桶处理流程：1、经销商回桶：车辆防护到位，回桶无破损、刮花；2、验桶：保证回收桶质量；3、上桶质检：确保后处理桶质量；4、拔盖：去掉废盖；5、桶外洗：清洗桶外壁使之达标；6、内冲预洗：1道，清洗液浓度0.3-0.5%，清洗时间20-25S，清洗压力0.2-0.3Mpa；清洗液更换频率两天一次，定期清洗喷头，详见相关作业文件；7、回流水冲洗：四道，目的：冲掉桶内残留清洗剂，清洗时间≥14S，清洗压力0.1-0.3Mpa；回流水箱水每天排掉，定期清洗喷头、清洗机，详见相关作业文件；8、消毒液冲洗：三道，消毒液浓度500-750mg/L，清洗时间≥14S，清洗压力0.1-0.3Mpa；消毒液更换频率两天一次，定期清洗喷头、清洗机，详见相关作业文件；9、臭氧水冲洗：两道，目的：冲掉桶内残留消毒液，清洗时间≥14S，清洗压力0.2-0.3Mpa；定期清洗喷头、清洗机，详见相关作业文件；五、盖处理流程：1、盖的采购：供方提供资质证明及相关外检报告，稳定提供合格胶盖；2、胶盖储存：合理存放，进灌装间前拆掉外包装箱，保证塑料袋包装完好；3、胶盖消毒：OA150 浓度500-750mg/L，浸泡10~15分钟，盖消毒液更换频率1000只/次；4、盖漂洗：漂洗时间保证3-5min，漂洗用水每500只盖子需更换，漂洗完沥干待用；5、进理盖器：将洗净胶盖置于洁净理盖器中，备用；压盖前准备；6、压盖：理盖机自动压盖，掉盖及未压住盖的一律为不合格品。

饮用水生产工艺流程图方法：人工操作设备类型：S7 方法：电热管加热方法：人工目视方法：人工操作方法：自动目的：桶体保护目的：生产日期标注目的：桶口收缩目的：检出异物、内壁脏、等不合格品目的：密封纯、矿共同流程；冲洗水过程；矿质液配制过程；一级产水做矿质水过程工艺描述：一、纯净水生产：1、原水箱：每半年进行一次清洗、消毒；2、石英砂过滤：每周一到两次对砂滤器进行反洗、正洗；3、活性炭过滤：每周一到两次对砂滤器进行反洗、正洗；4、保安过滤：定期对滤芯、滤器进行消毒处理，定期更新，详见保安滤器清洗消毒作业指导书；5、反渗透过滤：正常情况下一年清洗一次，压差升高或产水下降15%以上时可考虑清洗（参见反渗透清洗作业指导书）；6、臭氧杀菌：臭氧浓度0.3-0.7mg/L，每小时记录臭氧浓度值；7、成品水箱：5T不锈钢水箱，正常情况每半年清洗消毒一次；8、终端钛滤：正常情况每周酸洗一次，参见钛滤清洗作业指导书；9、灌装：不锈钢自动灌装机，机时产量600桶；10、成品灯检：每半小时一换岗；11、喷码：向消费者明示生产日期。

二、矿质水生产：在以上纯净水生产工艺基础上加上以下几点：1、搅拌罐：不锈钢自动搅拌罐；目的：保证矿质液在此工序搅拌均匀，控制搅拌时间10-15min，转速43转/秒；每天生产前进行清洗消毒；2、400目过滤器：目的，过滤矿质液中细小颗粒；每天生产前进行清洗消毒；3、5μ，0.45μ过滤器：聚四氟乙烯滤芯，目的：过滤掉矿质液中更小颗粒；每天生产前进行清洗消毒；4、矿质液储存罐：不锈钢贮罐，存储已配制好矿质液；5、无菌过滤器：聚四氟乙烯滤芯，过滤矿质液中小微粒、微生物。

三、冲洗水过程：1、5μ，3μ，1μ过滤器：聚四氟乙烯滤芯，目的：过滤掉水中活性炭小颗粒；每天生产前进行清洗消毒；2、臭氧杀菌：对过滤后冲洗水加臭氧进行杀菌；四、回收桶处理流程：1、经销商回桶：车辆防护到位，回桶无破损、刮花；2、验桶：保证回收桶质量；3、上桶质检：确保后处理桶质量；4、拔盖：去掉废盖；5、桶外洗：清洗桶外壁使之达标；6、内冲预洗：1道，清洗液浓度0.3-0.5%，清洗时间20-25S，清洗压力0.2-0.3Mpa；清洗液更换频率两天一次，定期清洗喷头，详见相关作业文件；7、回流水冲洗：四道，目的：冲掉桶内残留清洗剂，清洗时间≥14S，清洗压力0.1-0.3Mpa；回流水箱水每天排掉，定期清洗喷头、清洗机，详见相关作业文件；8、消毒液冲洗：三道，消毒液浓度500-750mg/L，清洗时间≥14S，清洗压力0.1-0.3Mpa；消毒液更换频率两天一次，定期清洗喷头、清洗机，详见相关作业文件；9、臭氧水冲洗：两道，目的：冲掉桶内残留消毒液，清洗时间≥14S，清洗压力0.2-0.3Mpa；定期清洗喷头、清洗机，详见相关作业文件；五、盖处理流程：1、盖的采购：供方提供资质证明及相关外检报告，稳定提供合格胶盖；2、胶盖储存：合理存放，进灌装间前拆掉外包装箱，保证塑料袋包装完好；3、胶盖消毒：OA150 浓度500-750mg/L，浸泡10~15分钟，盖消毒液更换频率1000只/次；4、盖漂洗：漂洗时间保证3-5min，漂洗用水每500只盖子需更换，漂洗完沥干待用；5、进理盖器：将洗净胶盖置于洁净理盖器中，备用；压盖前准备；6、压盖：理盖机自动压盖，掉盖及未压住盖的一律为不合格品。

给水排水及采暖工程流程图2.5 给水排水及采暖工程流程图2.5.1室内给水系统安装流程图1.给水管道及配件安装施工工艺流程图给水管道及配件安装施工工艺流程图2.室内消火栓系统安装施工工艺流程3.给水设备安装施工工艺流程图（1）动设备安装工艺流程图（2）静设备安装工艺流程图2.5.2室内排水系统安装施工工艺流程图1.排水管道及配件安装施工工艺流程图2.雨水管道及配件安装施工工艺流程图2.5.3室内热水供应系统安装施工工艺流程图管道及配件安装施工工艺流程图2.5.4卫生器具安装施工工艺流程图1.卫生器具安装施工工艺流程图2.卫生器具给水配件安装施工工艺流程图3.卫生器具排水管道安装施工工艺流程图2.5.5室内采暖系统安装施工工艺流程图1.管道及配件安装施工工艺流程图2.辅助设备及散热器安装施工工艺流程图3.金属辐射板安装施工工艺流程图4.低温热水地板辐射采暖系统安装施工工艺流程图5.系统水压试验及调试施工工艺流程图2.5.6室外给水管线安装施工工艺流程图1.给水管道安装施工工艺流程图2.消防水泵接合器及室外消火栓安装施工工艺流程图3.管沟及井室施工工艺流程图2.5.7室外排水管网安装施工工艺流程1.排水管道安装施工工艺流程图2.排水管沟及井池施工工艺流程图2.5.8室外供热管网安装施工工艺流程图1.管道及配件安装施工工艺流程图2.系统水压试验及调试施工工艺流程图2.5.9建筑中水系统及游泳池水系统安装施工工艺流程图1.建筑中水系统管道及辅助设备安装施工工艺流程图建筑中水系统管道及辅助设备安装施工工艺流程图2.游泳池水系统安装施工工艺流程图游泳池水系统安装施工工艺流程图2.5.10供热锅炉及辅助设备安装施工工艺流程图1.锅炉安装施工工艺流程图锅炉安装施工工艺流程图2.辅助设备及管道安装施工工艺流程图（1）动设备安装工艺流程施工工艺流程图（2）静设备安装工艺流程施工工艺流程图3.安全附件安装施工工艺流程图4.烘炉、煮炉和试运行施工工艺流程图。

2022-2023学年九年级化学上学期末复习卷（四）可能用到的相对原子质量：H-1 F-19 C-12 N-14 O-16 Cl-35.5 K-39一、选择题：1．下列属于化学研究范畴的是（）A．用“中国天眼”探索太空奥秘B．研究杂交水稻，获取高产稻种C．寻找新材料制造高性能芯片D．规划城市布局，缓解交通拥堵2．下列操作符合规范的是（）A．点燃酒精灯B．闻气体的气味C．称取固体药品D．读取液体体积3．月球含有丰富的氦元素，可为核聚变反应堆提供燃料。

该元素在元素周期表中的部分信息及原子结构示意图如图所示。

下列有关氦元素说法正确的是（）A．属于金属元素B．质子数为2C．相对原子质量为2 D．容易失去2个电子4．每年5月12日是我国的“防灾减灾日”。

下列火灾现场处理方法错误的是（）A．身上着火不可乱跑，要就地打滚使火熄灭B．逃生路线被火封住，应退回室内，打开所有门窗通风C．处理燃气罐着火：先用浸湿的被褥盖灭，迅速关闭阀门，再转移到安全地方D．用湿毛巾捂住口鼻，低姿行走到安全通道5．西达本胺是一种抗癌物质。

其化学式为C22H19FN4O2．下列说法正确的是（）A．西达本胺属于混合物B．西达本胺由48种元素组成C．一个西达本胺分子中含有一个氧分子D．西达本胺中碳元素的质量分数最大6．下列操作能达到实验目的的是（）实验目的实验操作A除去CO2中少量的CO点燃B除去氧化铜粉末中的炭粉隔绝空气，充分灼烧C比较人体吸入空气和呼出气体中氧气的含量分别用集气瓶收集两种气体，将带有火星的木条伸入其中D鉴别生石灰和石灰石粉末分别取样于试管中，加少量水，用手触摸管壁7．我国科学家成功合成新型催化剂，它可将CO2高效转化为甲醇（CH3OH）。

这不仅可以缓解碳排放引起的温室效应加剧，还可缓解能源紧缺。

该化学反应的微观示意图如图所示，下列说法正确的是（）A．物质甲、丙、丁均为氧化物B．反应前后氢元素的化合价不变C．参加反应的甲、乙分子个数比为1：3D．反应前后原子数目发生改变8．某无色气体可能由H2、CH4、CO、CO2中的几种组成．将这些混合气体通过过量的澄清石灰水，出现白色浑浊；将剩余气体导出，经干燥后点燃，罩在火焰上方的干燥烧杯内壁有水珠生成．该混合气体的可能组成是（）A．CO、CO2B．H2、COC．H2、CH4、CO D．CH4、CO、CO29．（3分）某密闭容器中只有乙、丙、丁三种物质，在一定条件下发生了一个化学反应，容器中乙、丙、丁的质量随甲的质量变化情况如图所示。

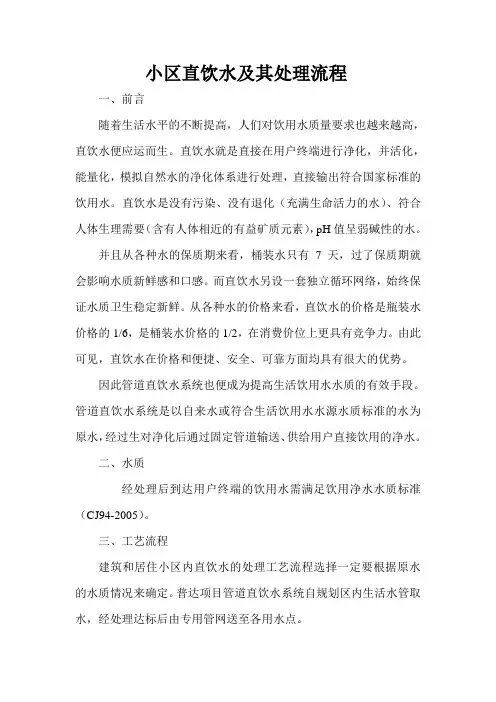

小区直饮水及其处理流程一、前言随着生活水平的不断提高，人们对饮用水质量要求也越来越高，直饮水便应运而生。

直饮水就是直接在用户终端进行净化，并活化，能量化，模拟自然水的净化体系进行处理，直接输出符合国家标准的饮用水。

直饮水是没有污染、没有退化（充满生命活力的水）、符合人体生理需要（含有人体相近的有益矿质元素），pH值呈弱碱性的水。

并且从各种水的保质期来看，桶装水只有7 天，过了保质期就会影响水质新鲜感和口感。

而直饮水另设一套独立循环网络，始终保证水质卫生稳定新鲜。

从各种水的价格来看，直饮水的价格是瓶装水价格的1/6，是桶装水价格的1/2，在消费价位上更具有竞争力。

由此可见，直饮水在价格和便捷、安全、可靠方面均具有很大的优势。

因此管道直饮水系统也便成为提高生活饮用水水质的有效手段。

管道直饮水系统是以自来水或符合生活饮用水水源水质标准的水为原水，经过生对净化后通过固定管道输送、供给用户直接饮用的净水。

二、水质经处理后到达用户终端的饮用水需满足饮用净水水质标准（CJ94-2005）。

三、工艺流程建筑和居住小区内直饮水的处理工艺流程选择一定要根据原水的水质情况来确定。

普达项目管道直饮水系统自规划区内生活水管取水，经处理达标后由专用管网送至各用水点。

直饮水处理的工艺流程为：原水—机械处理--活性炭处理--膜处理--消毒。

⑴机械处理。

机械处理一般是指机械过滤器也称截至过滤，它是采用砂虑或无烟煤或煤、砂双层滤料过滤。

通过机械过滤可达到去除水中铁锈和较大颗粒杂质，改善水质并能保证后面关键技术的正常运行和处理效果。

机械处理应选择合适的设计虑速并应定期反冲洗、保证处理效果。

⑵活性炭处理技术。

活性炭处理技术是深度净化的关键技术之一，它是利用活性炭结构具有发达的孔隙，比表面积很大，从而具有良好的吸附特性，达到去除水中有机污染物和氯消毒后的氯化副产物的目的。

活性炭过滤必须经常进行反冲洗，定期再生，更换活性炭。

⑶膜处理技术。
