复合材料的力学模型与性能预测在当今的工程领域,复合材料因其优异的性能而备受关注。
从航空航天到汽车制造,从体育用品到医疗设备,复合材料的应用日益广泛。
然而,要充分发挥复合材料的优势,准确理解其力学行为和预测其性能至关重要。
复合材料是由两种或两种以上具有不同物理和化学性质的材料组合而成的多相材料。
这些不同的组分相互作用,赋予了复合材料独特的性能。
常见的复合材料包括纤维增强复合材料(如碳纤维增强复合材料、玻璃纤维增强复合材料)和颗粒增强复合材料等。
为了研究复合材料的力学行为,科学家们建立了各种各样的力学模型。
其中,微观力学模型着重从材料的微观结构出发,分析单个纤维或颗粒与基体之间的相互作用。
通过这种模型,可以了解复合材料在微观尺度上的应力和应变分布,进而预测其整体性能。
例如,对于纤维增强复合材料,常用的微观力学模型有混合法则和等效夹杂模型。
混合法则基于材料的体积分数和各组分的性能,简单地对复合材料的性能进行估算。
虽然这种方法相对简单,但在一些情况下可能会产生较大的误差。
等效夹杂模型则将纤维视为等效的夹杂体,通过复杂的数学推导来计算复合材料的等效性能,其预测结果通常更为准确。
宏观力学模型则将复合材料视为均匀的连续体,不考虑其微观结构。
这种模型主要用于分析复合材料在宏观尺度上的力学响应,如梁、板等结构的弯曲、拉伸和压缩等行为。
常见的宏观力学模型包括经典层合板理论和有限元方法。
经典层合板理论将复合材料层合板视为由多层不同方向的单层板组成,通过叠加各单层板的贡献来计算层合板的整体性能。
这一理论在工程中得到了广泛的应用,但它对于复杂的加载情况和边界条件的处理能力有限。
有限元方法则是一种更为强大的工具,它可以模拟各种复杂的几何形状、加载条件和边界约束。
通过将复合材料结构离散为有限个单元,并对每个单元的力学行为进行分析,最终得到整个结构的响应。
有限元方法在复合材料的设计和分析中发挥着重要的作用,但它需要较高的计算资源和专业的软件支持。
复合材料层合板的力学行为与优化设计复合材料层合板是由两个或多个不同材料的层按照一定方式堆叠而成的结构材料。
它具有优异的力学性能和设计灵活性,在航空航天、汽车制造、建筑工程等领域得到广泛应用。
本文将从力学行为和优化设计两个方面对复合材料层合板进行探讨。
首先,复合材料层合板的力学行为是理解和研究该材料的基础。
复合材料层合板的力学性能受到多种因素的影响,包括材料的性质、层间粘结强度、层间厚度比、层间角度等。
其中,材料的性质是决定层合板力学性能的关键因素。
复合材料层合板通常由纤维增强复合材料和基体材料组成。
纤维增强复合材料具有高强度、高刚度和低密度的特点,而基体材料则具有良好的韧性和耐磨性。
通过选择不同的纤维和基体材料,可以实现对层合板力学性能的调控。
其次,复合材料层合板的优化设计是提高材料性能和降低成本的重要手段。
优化设计的目标是找到最佳的材料组合、层间厚度比和层间角度,以满足特定的工程要求。
优化设计可以通过数值模拟和实验测试相结合的方式进行。
数值模拟可以通过有限元分析等方法,预测不同设计参数对层合板力学性能的影响。
实验测试可以通过拉伸、弯曲、剪切等试验,验证数值模拟结果的准确性。
在优化设计过程中,需要考虑的因素包括强度、刚度、韧性、疲劳寿命和成本等。
强度是指材料抵抗外力破坏的能力,刚度是指材料对应力的响应程度,韧性是指材料在受到外力作用下的变形能力,疲劳寿命是指材料在循环加载下的使用寿命。
通过优化设计,可以在满足这些要求的前提下,尽量降低材料的成本。
在实际应用中,复合材料层合板的优化设计需要综合考虑多个因素。
例如,层间厚度比的选择既要考虑强度和刚度的要求,又要考虑材料的成本和制造工艺的可行性。
层间角度的选择既要考虑层间剪切强度的要求,又要考虑层间粘结强度和制造工艺的限制。
因此,在优化设计中需要综合考虑材料的性能、制造工艺和经济性等多个方面的因素。
总之,复合材料层合板的力学行为与优化设计是研究和应用该材料的重要内容。

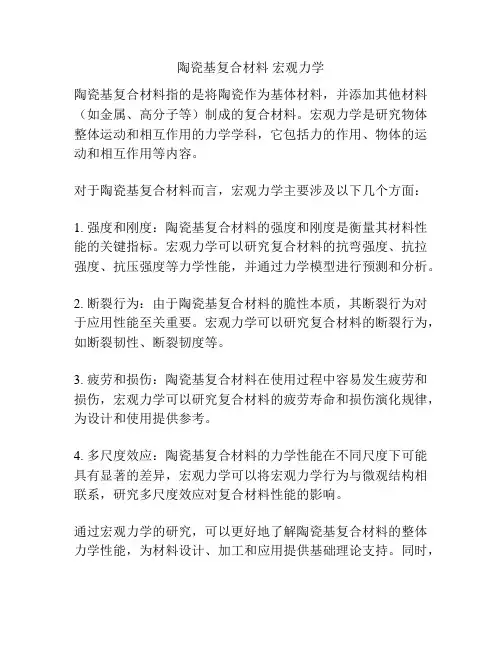

陶瓷基复合材料宏观力学
陶瓷基复合材料指的是将陶瓷作为基体材料,并添加其他材料(如金属、高分子等)制成的复合材料。
宏观力学是研究物体整体运动和相互作用的力学学科,它包括力的作用、物体的运动和相互作用等内容。
对于陶瓷基复合材料而言,宏观力学主要涉及以下几个方面:
1. 强度和刚度:陶瓷基复合材料的强度和刚度是衡量其材料性能的关键指标。
宏观力学可以研究复合材料的抗弯强度、抗拉强度、抗压强度等力学性能,并通过力学模型进行预测和分析。
2. 断裂行为:由于陶瓷基复合材料的脆性本质,其断裂行为对于应用性能至关重要。
宏观力学可以研究复合材料的断裂行为,如断裂韧性、断裂韧度等。
3. 疲劳和损伤:陶瓷基复合材料在使用过程中容易发生疲劳和损伤,宏观力学可以研究复合材料的疲劳寿命和损伤演化规律,为设计和使用提供参考。
4. 多尺度效应:陶瓷基复合材料的力学性能在不同尺度下可能具有显著的差异,宏观力学可以将宏观力学行为与微观结构相联系,研究多尺度效应对复合材料性能的影响。
通过宏观力学的研究,可以更好地了解陶瓷基复合材料的整体力学性能,为材料设计、加工和应用提供基础理论支持。
同时,
宏观力学研究可以为优化复合材料的力学性能提供指导,提高材料的使用寿命和可靠性。

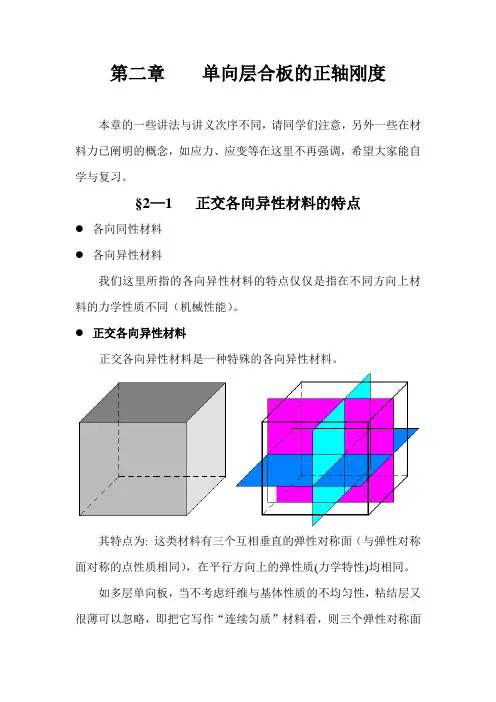

第二章单向层合板的正轴刚度本章的一些讲法与讲义次序不同,请同学们注意,另外一些在材料力已阐明的概念,如应力、应变等在这里不再强调,希望大家能自学与复习。
§2—1 正交各向异性材料的特点●各向同性材料●各向异性材料我们这里所指的各向异性材料的特点仅仅是指在不同方向上材料的力学性质不同(机械性能)。
●正交各向异性材料正交各向异性材料是一种特殊的各向异性材料。
其特点为: 这类材料有三个互相垂直的弹性对称面(与弹性对称面对称的点性质相同),在平行方向上的弹性质(力学特性)均相同。
如多层单向板,当不考虑纤维与基体性质的不均匀性,粘结层又很薄可以忽略,即把它写作“连续匀质”材料看,则三个弹性对称面分别为:与单层平行的面及与它垂直的纵向、横向的两个切面。
板上任何两点,在平行方向上的力学性质是一样的。
把这三个弹性平面相交的三个轴称为弹性主轴,也称为正轴。
下图是一种典型的正交个向异性材料,当厚度很小时可处理为正交个向异性板。
用宏观力学处理连续纤维增强复合材料层压板结构时,总是把单向层板作为基本单元来分析层合板。
层合板的组成增强纤维排列方向一致所粘合的薄层称单向(单层)板(层),有时把很多单层粘合在一起,各层的纤维排列方向均一致,也称单向板。
正轴的弹性常数正交各向异性弹性体,1、2、3轴为它的弹性主轴,则沿这三个轴共有9各独立弹性常数。
1E 、2E 、3E ——杨氏模量; 12G 、13G 、23G ——剪切模量; 21v 、31v 、32v ——泊松系数。
21v 表示在1方向拉伸时在2方向产生的收缩效应系数;同样,12v 表示在2方向拉伸时在1方产生的收缩效应系数。
1221v v ≠ 这点与各向同性材料不同。
并有关系式212121E v E v = 313131E v E v = 323232E v E v = ∴ 12v、13v 、23v 是不独立的系数。
顺便指出,有的文献定义12v 为1方向拉伸时在2方向的收缩系数。

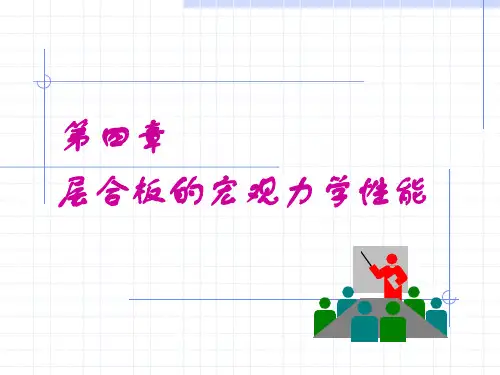

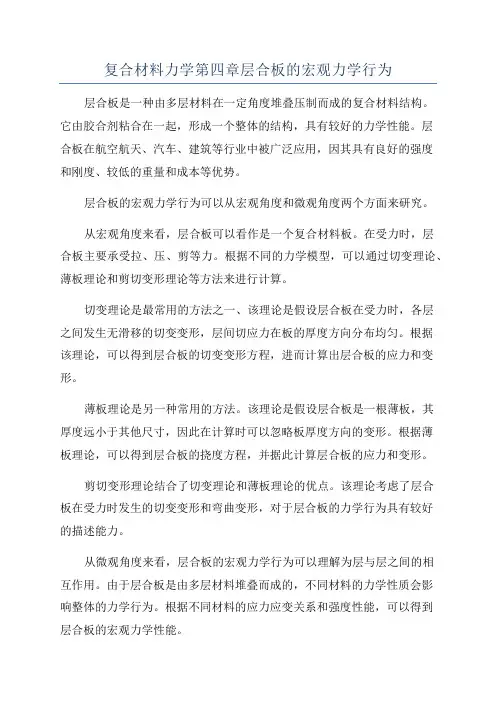

复合材料力学第四章层合板的宏观力学行为层合板是一种由多层材料在一定角度堆叠压制而成的复合材料结构。
它由胶合剂粘合在一起,形成一个整体的结构,具有较好的力学性能。
层合板在航空航天、汽车、建筑等行业中被广泛应用,因其具有良好的强度和刚度、较低的重量和成本等优势。
层合板的宏观力学行为可以从宏观角度和微观角度两个方面来研究。
从宏观角度来看,层合板可以看作是一个复合材料板。
在受力时,层合板主要承受拉、压、剪等力。
根据不同的力学模型,可以通过切变理论、薄板理论和剪切变形理论等方法来进行计算。
切变理论是最常用的方法之一、该理论是假设层合板在受力时,各层之间发生无滑移的切变变形,层间切应力在板的厚度方向分布均匀。
根据该理论,可以得到层合板的切变变形方程,进而计算出层合板的应力和变形。
薄板理论是另一种常用的方法。
该理论是假设层合板是一根薄板,其厚度远小于其他尺寸,因此在计算时可以忽略板厚度方向的变形。
根据薄板理论,可以得到层合板的挠度方程,并据此计算层合板的应力和变形。
剪切变形理论结合了切变理论和薄板理论的优点。
该理论考虑了层合板在受力时发生的切变变形和弯曲变形,对于层合板的力学行为具有较好的描述能力。
从微观角度来看,层合板的宏观力学行为可以理解为层与层之间的相互作用。
由于层合板是由多层材料堆叠而成的,不同材料的力学性质会影响整体的力学行为。
根据不同材料的应力应变关系和强度性能,可以得到层合板的宏观力学性能。
在层合板的设计和应用中,关键是如何选择合适的层厚度、层间胶合剂和夹层角度等参数。
通过合理选择这些参数,可以提高层合板的强度、刚度和耐疲劳性能。
总之,层合板的宏观力学行为是通过宏观角度和微观角度相结合来研究的。
在设计和应用层合板时,需要综合考虑材料的力学性能和结构的力学行为,以提高层合板的整体性能。
