调节阀定位器及课件

调节阀定位器及课件
校验
根据相关标准对定位器的性能进 行校验，确保其性能指标符合要 求。
01
调节阀定位器发展 趋势与展望
技术创新与改进
智能化
采用先进的控制算法和传感器技 术，实现调节阀定位器的智能化 控制，提高控制精度和稳定性。
模块化
将调节阀定位器设计成模块化结构 ，方便维修和更换，提高设备的可 维护性。
节能环保
采用低功耗设计和环保材料，降低 调节阀定位器的能耗和环境影响。
应用领域拓展
化工行业
随着化工行业的发展，调节阀定 位器的应用范围不断扩大，涉及 到各种化学反应、分离、提纯等
工艺过程。
能源领域
在能源领域，调节阀定位器广泛 应用于火电、核电、风电等发电 行业，以及石油、天然气等能源
输送领域。
环保领域
随着环保意识的提高，调节阀定 位器在废水处理、烟气治理等领
域的应用也逐渐增多。
石油化工行业是调节阀定位器的重要 应用领域之一。在石油化工生产过程 中，需要精确控制各种工艺参数，如 温度、压力、流量等，以实现安全、 高效、环保的生产。调节阀定位器能 够根据工艺要求，对阀门进行精确控 制，确保工艺参数的稳定和达标。
VS
调节阀定位器在石油化工行业中的应 用还包括油品输送、气体压缩、化学 反应等过程。在这些过程中，调节阀 定位器能够提高生产效率、降低能耗 、减少环境污染等方面发挥重要作用 。
市场前景分析
市场需求
随着工业自动化程度的提高，调节阀定位器的市场需求不断增长 ，尤其在石油、化工、能源等重工业领域。
竞争格局
调节阀定位器市场竞争激烈，国内品牌和国际品牌相互竞争，不断 提高产品性能和降低成本。
发展趋势
未来调节阀定位器将朝着智能化、模块化、节能环保等方向发展， 市场前景广阔。

调节阀基础知识及DVC2000定位器培训讲义

调节阀基础知识及DVC2000定位器培训讲义

BAOSTEEL GAS
一、调节阀基础知识
4、几种常见典型调节阀阀体结构 4.1、直通单座阀
特点是泄露量小，不平衡力大， 特别是在高压差，大口径时更为严重， 直通单座调节阀仅适用于一般流体， 要求泄露等级高，允许压差小的场合。
Baosteelgases Business Confidential
BAOSTEEL GAS
Baosteelgases Business Confidential
BAOSTEEL GAS
一、调节阀基础知识
2、调节阀的结构组成
调节阀组成分类图
调节阀
气动调节阀
电动调节阀 液动调节阀 自力式调节阀
附件
气动执行机构
阀体组件
附件
电动执行机构
信手位阀空 号轮置门气 放 反定过 大 馈位滤 器 器减 及 压 其 阀 他
BAOSTEEL GAS
一、调节阀基础知识
3、公司几种常见阀门执行机构 3.3、双膜头薄膜直行程执行 机构
Baosteelgases Business Confidential
BAOSTEEL GAS
一、调节阀基础知识
3、公司几种常见阀门执行机构 3.4、单缸活塞式执行机构之 一
Baosteelgases Business Confidential
Baosteelgases Business Confidential
BAOSTEEL GAS
一、调节阀基础知识
1、调节阀概述：
1.2、调节阀的发展方向
调节阀的发展方向主要为智能化 、标准化 、精小化 、旋转化和安全化 。 (1) 智能化 采用智能定位器，使调节阀具有自诊断功能、能够数字通讯、操控 简易控制精度高。 （2）标准化 标准化主要表现在标准化的选型程序、标准化的诊断软件和其他辅 助软件、实现不同生产厂商调节阀的互换性和互操作性。 （3）精小化 精小化主要表现在采用精小型执行机构、改变流路结构使控制阀体 积缩小重量减轻、采用电动执行机构。 （4）安全化 仪表控制系统的安全性已经得到各方面的重视 ， 安全仪表系统 (SIS)对调节阀的要求也越来越高 。

Fisher DVC2000定位器培训课件

Fisher DVC2000定位器培训课件

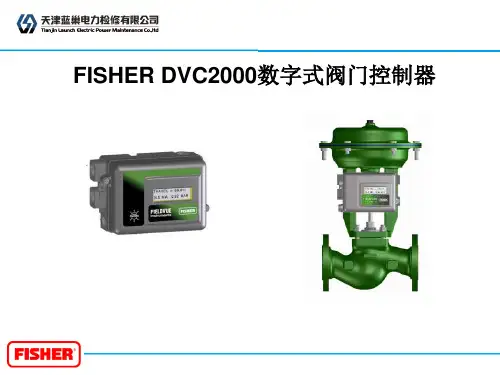

FISHER DVC2000数字式阀门控制器
一、硬件结构 二、工作原理
三、调试方法
四、故障分析及处理
硬件结构
硬件结构
集成块组件
硬件结构
加长臂
反馈磁条
工作原理
工作原理 阀位变送器 -4—20mA输出 -8—30VDC供电 -1%的行程量程的精度
限位开关（2） -切断：1mA,合上4mA -4.3—30VDC供电 -2%的行程量程的精度
出，按任何键都不起作用，必须等走完整个行程才可以。
2.4 整定设置 增益代码（C~M），C时阀门动作最慢，M时阀门动作最快。选择合适的， 一般设置为“L”，以阀门不振荡为准。
调试方法 操作方法：按向下键找到“整定”项，按右键确认进入，再按上下键选择“自动”按右 键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进入自动整 定，接着等待，完成后按右键确认。以后阀门在使用中出现振荡那就选择“手动”按右 键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进行整定值 （增益代码）修改，至阀门不振荡为止。
2.5 其他参数设置值出厂时都已设置好无须改动，请参见FISHER DVC2000参数设置表。
调试方法 FISHER DVC2000参数设置表 主菜单 快速设置 行程标定 自动、手动 子菜单 参数设置 备注 进行快速搜索0%、100%、50% 搜索0%、100%、50% 若出现振荡采取手动 整定值：C~M 根据阀门的执行机构是 气闭还是气开进行选择
整定
详细设置 零控制信号 压力单位 输入量程低值 输入量程高值 输入特性
自动、手动
阀开、阀关 PSI、KPA、BARKPA、 BAR 4mA 20mA
按上下键选择 4mA～19mA 按上下键选择 5mA～20mA

石化四厂化工仪表基础培训(调节阀)

石化四厂化工仪表基础培训(调节阀)

PPT文档演模板
石化四厂化工仪表基础培训(调节阀)
西门子SIPART PS2 阀门智能定位器
二、初始化的调校步骤 Ⅰ、执行机构的自动初始化 注：自动初始化前一定要正确设定阀门的开关方向！否则初
始化无法进行！ 1.正确移动执行机构，离开中心位置，开始初始化。 直行程选择： ；角行程选择： ，用“+”，“—”键
u 调节机构的类型主要有直通单座 、直通双座控制阀 、 角形控制阀 、三通控制阀、隔膜控制阀 、蝶阀 、球阀笼 式阀
PPT文档演模板
石化四厂化工仪表基础培训(调节阀)
调节阀的结构
•如右图所示，调节机构 是由阀盖、阀体、阀座、 阀芯、阀杆和填料等零 部件组成。阀杆和阀芯 连接在一起，阀芯是阀 内最为关键的零件，为 了适应不同的需要，得 到不同的阀门特性，阀 芯的结构形状是多种多
（2）线性特性（线性）线性特性的相对行程和相对流量成 直线关系。单位行程的变化所引起的流量变化是不变的。 流量大时，流量相对值变化小，流量小时，则流量相对值 变化大。
PPT文档演模板
石化四厂化工仪表基础培训(调节阀)
调节阀的概述
（3）抛物线特性流量按行程的二方成比例变化，大体具有线 性和等百分比特性的中间特性。 从上述三种特性的分析可以看出，就其调节性能上讲，以等百 分比特性为最优，其调节稳定，调节性能好。而抛物线特性又 比线性特性的调节性能好，可根据使用场合的要求不同，挑选 其中任何一种流量特性。
西门子SIPART PS2 阀门智能定位器
u 西门子SIPART PS2 阀门智能定位器 u 输入模拟信号：4-20mA u 输出气压信号：0-0.1MPa 一、调试前准备工作
接汽源，再接电源，将电流给到4mA以上 如定位器没有调试过，这时显示屏中应出现P进入组态， 先按“+”再同时按“—”，反之相同，看阀门的最大点或 最小点。 看最小点应在5-9之间，不对调定位器的黑色齿轮。看最 大点应不超过95，调最小点尽量接近5. 用“+”、“—”键将阀门行程调到50%，调试前准备工作 完成。 注意：如果定位器调试过必须清零，清零步骤为：按手 键进入(新出的为50，最初的为55)，再按“+”5秒出现 OCAY，再按手键5秒，出现C4抬手出现P，进入组态后 调试步骤同以上2、3、4相同。

阀门基础知识讲座ppt课件.ppt

阀门基础知识讲座ppt课件.ppt

迟缓
2.膜片，活塞环漏气。
3.填料太紧，阀杆变形。
4.定位器响应性能差。
查气源，定位器性能。 膜片，活塞环是否漏气。 检查填料压盖。 最后检查阀芯，阀杆。
3
阀不能 1.输入信号有问题。
与上面一样查信号，气源。
全关
2.操作气压不足或弹簧力不足。 查工况的介质压差。
3.定位器调试时未到全行程。 核对弹簧压力范围。
当阀投入使用后应注意的日常维护
定期检查和加油
• 调节阀使用后要定期检查，重点是动作是否平 稳。
• 推杆与阀杆的连接是否松动、填料和阀体垫片 处有无渗漏。常见的现象是填料处有渗漏，及 时拧紧填料螺母，如用注油器，则定期加油。 在有酸雾或腐蚀性气体的场所，暴露在外的阀 杆用塑料管或橡胶波纹管保护，若发现保护套 破裂，及时调换。
•活塞环和导向件是否老化和磨损 •活塞及活塞杆是否变形，磨损
故障维修
重新组装
上述检查后，零件经修复、调换即可重新装配。 • 然后再把二个部件连接成整机。在装配时，应
注意添加润滑脂。 • 配用的阀门定位器，空气过滤减压器等辅助仪
表经修理、测试合格后安装在原位。
故障维修
性能测试
• 组装的调节阀按出厂项目进行测试检验，如气 密性、密封性、耐压强度、泄漏量、基本误差、 回差、死区、额定行程、始终点偏差。 在特殊需要的场合加做额定流量、流量特性试 验。
使用储气罐的几种实例
对于非常重要的场合，一旦气源发生故障时，为保 证系统或人身安全，不允许阀门停留在事故位置， 而使用的调节阀又没有自动复位能力，这种万不得 已的情况下考虑备一个储气罐。当发生故障时，利 用罐中的压缩空气完成某个动作，把阀门关死（或 全开）。下面介绍两种实例：

《阀门基础知识培训》课件

《阀门基础知识培训》课件

3
远程监控系统
通过远程监控系统，可以实时监测阀门的运行状态，便于及时维护和故障排除。
常见阀门故障与排除
1 阀门泄漏
可能的原因包括密封面损坏、密封面松动或密封件老化等。
2 阀门卡涩
可能的原因包括阀门内部积聚物、阀杆堵塞或阀瓣损坏等。
3 阀门开启或关闭困难
可能的原因包括阀门部件损坏、阀杆弯曲或阀杆腐蚀等。
《阀门基础知识培训》 PPT课件
通过这个课件，您将了解阀门的各个方面，包括定义、分类、结构、工作原 理、应用领域、安装与维护以及常见故障与排除方法。
课程介绍
了解课程的目标、适用对象以及课程内容概览。
阀门的定义与分类
阀门的定义
阀门是一种控制流体流动的装置，能够实现开启、关闭、调节和分配流体的功能。
建筑领域的阀门应用
阀门在楼宇、供暖、给排水等 方面广泛应用，确保系统正常 运行。
其他领域的阀门应用
阀门还在冶金、水处理、生物 医药等领域中扮演重要角色。
阀门的安装与维护
1
阀门的安装要点
正确的阀门安装可以确保其正常运行，包括预处理、安装位置和环境要求等。
2
阀门的维护方法
定期维护阀门可以延长其使用寿命，包括清洁、润滑和更换密封件等和结构特点进行分类，例如截止阀、球阀、蝶阀等。
阀门的结构与工作原理
阀门的结构
阀门通常由阀体、阀盖、阀瓣、阀杆和密封件等组 成。
阀门的工作原理
阀门通过改变阀瓣位置来控制流体流动，如开启、 关闭或调节流量。
阀门应用领域
工业领域的阀门应用
阀门在石油、化工、电力等行 业中起着关键的流体控制作用。

阀门定位器培训讲义.ppt

阀门定位器培训讲义.ppt

自动调整
调节中记录震荡情况和控制的速度， 进行自动的脉宽调整
采取措施后，控制基本无超调， 动作到位快。
软件总体设计
自整定状态 （Initial）
设置状态
（Config）
运行控制状态（Run）
自整定状态（Initial）
在自整定状态中，定位器通过一系列的自整定过程测 定执行机构的各种特性参数，为运行控制做好准备。
所有这些都会引起快速、无超调 的控制质量的实现变得困难
采取的措施
初始化状态 在初始化时，测算出执行机构的灵敏度
在行程的不同位置，测算不同的小变化 量的控制用基本参考脉宽
Hale Waihona Puke 运行状态三位式 P I 自适应调节控制 比例控制 当出现偏差阶跃信号，进行快 速比例控制 积分控制 积分系数根据偏差的大小进行 适当的微调
运行工作状态（Run）
在运行工作状态下,定位器将阀位控制在所需位置上。 在运行状态中提供两种控制方式： 自动方式： 定位器缺省的工作模式，在定位器经过设置和自整定 后，开机即开始进入自动运行状态。在自动运行状态中， 定位器将阀位自动调节到阀位设定值处。
手动方式：
定位器在手动控制模式下，用户可以直接通过增量、 减量键调节阀位。手动调节又分为全速和慢速两挡。
采取的措施：
尽可能提高DC/DC的效率，选用优质磁芯 材料，合理设置振荡频率等方法实现 采用低功耗器件，并尽可能的采用 低工 作电压、系统时钟频率以满足最低实时性 要求 软件配合
精确控制的难点
气路控制
主要特征为“动不了，停不了”
为使阀门的行程有微小的改变，CPU需 要向压电阀发出几十毫秒脉宽的控制脉冲； 而一旦启动，微秒级的脉宽变动就会引 起行程的较大变化，容易超调

电气阀门定位器原理培训1[1]

电气阀门定位器原理培训1[1]

PPT文档演模板
电气阀门定位器原理培训1[1]
电气阀门定位器结构原理培训
• 的面积，使执行机构的体积变得十分庞大；而气缸式执行 机构的活塞和缸体均可以耐受较大的气源压力，而且缸体 可以造得很长，因此可用在力矩大、行程长的阀门上。但 气缸也有它的缺点，由于活塞与缸体之间有相对运动，就 有可能产生不可预见的磨擦力，如缸体锈蚀、密封圈张力 不均匀等原因，使得执行机构卡涩造成调节失灵。而薄膜 阀由于结构的特点，不会产生上述故障，这也是薄膜阀的 优势。
•反馈杆
•阀位开 度
PPT文档演模板
•手动装置
电气阀门定位器原理培训1[1]
天燃气换向阀
•手动盘轮
PPT文档演模板
•执行气缸
电气阀门定位器原理培训1[1]
•开/关到位 行程开关
PPT文档演模板
•换向电磁 阀
电气阀门定位器原理培训1[Fra bibliotek]压缩空气换向阀
•打手动钥匙孔
PPT文档演模板
•手动钥匙
电气阀门定位器原理培训1[1]
氮气氢气调节阀
PPT文档演模板
电气阀门定位器原理培训1[1]
氮气氢气调节阀
PPT文档演模板
电气阀门定位器原理培训1[1]
自力式调节发
PPT文档演模板
电气阀门定位器原理培训1[1]
• 气动执行机构常见故障及产生的原因 （一）调节阀不动作。故障现象及原因如下：
1．无信号、无气源 ①气源未开，②由于气源含水在冬季结冰，导致风管堵塞 或过滤器、减压阀堵塞失灵，③空压机故障；④气源总管 泄漏。
• 主要部件原理概述
执行机构控制部件生产厂家很多，结构也有很大差异， 但他们利用的原理都很近似，电/气转换和定位器主要采 取两种形式，即E/P、定位器分开和一体化设计，而定位 器又分为气动机械平衡式和智能型。控制部件中E/P、减 压阀、气动机械平衡式定位器都是利用力平衡原理进行调 节的。

调节阀讲义PPT课件

调节阀讲义PPT课件

工作压力
根据管道系统的工作压力选择 调节阀的额定压力，确保阀门 安全可靠。
控制精度
根据工艺要求选择调节阀的控 制精度，确保满足生产需求。
安装前准备工作和步骤
检查调节阀
在安装前对调节阀进行外观检查，确 保无损坏、无缺陷。
准备安装工具和材料
准备好安装所需的工具（如扳手、螺 丝刀等）和密封材料（如垫片、密封 胶等）。
建立完善的故障诊断和维修体 系，提高维修效率和质量。
06
发展趋势及新技术应用前 景
当前存在问题和挑战
精度和稳定性问题
现有调节阀在精度和稳定性方面仍有待提高，特别是 在高压、高温等极端工况下。
智能化程度不足
传统调节阀缺乏智能化功能，无法实现远程监控和自 动调节。
节能环保要求
随着环保意识的提高，对调节阀的节能环保性能要求 也越来越高。
适用范围
适用于流体管道中需要直角转弯的场合。
04
选型、安装与调试注意事 项
选型依据和建议
公称通径
根据管道系统的公称通径选择 合适的调节阀通径，确保流体 顺畅通过。
温度范围
考虑介质的工作温度范围，选 择能够适应相应温度的调节阀。
介质类型
根据介质的不同（如气体、液 体、蒸汽等），选择适合的调 节阀类型和材质。
02
调节阀性能指标与评价
流量特性曲线分析
流量特性曲线概念
描述调节阀相对开度与相对流量之间关系的曲线。
流量特性曲线类型
线性、等百分比、快开等。
流量特性曲线选择
根据工艺要求、系统特性及调节阀本身特性进行 选择。
泄漏量与密封性能评估
泄漏量定义
影响密封性能的因素
在规定的压差和温度下，调节阀处于 关闭状态时，流经阀门的流体量。

《阀门基础知识培训》课件

《阀门基础知识培训》课件

阀门分类与特点
总结词
阀门有多种分类方式，按结构可分为闸阀、截止阀、球阀、蝶阀等，按工作原理可分为节流阀、调节阀、安全阀 等。
详细描述
阀门可以根据不同的分类方式进行分类。按结构可分为闸阀、截止阀、球阀、蝶阀等，这些阀门各有不同的特点 和使用场合。按工作原理可分为节流阀、调节阀、安全阀等，这些阀门分别用于调节流量、压力和安全保护等。
阀门选型步骤
明确工艺流程要求→确定流体特 性→选择阀门类型→确定阀门规 格→比较不同厂家产品性能与价 格→选定合适的产品。
阀门安装流程与注意事项
阀门安装流程
检查阀门规格、型号是否符合设计要求→检查并确保阀门无 损坏、无泄露→按照图纸要求确定阀门位置→安装阀门并紧 固→检查阀门是否安装正确、操作是否灵活→验收合格后交 付使用。
质轻、耐腐蚀、价格低廉，适用于腐 蚀性介质和食品工业，但不适合高温 和高压的场合。
04
阀门应用场景
工业领域阀门应用
01
02
03
石油化工
用于控制油品、化学品的 输送和反应过程，如截止 阀、球阀等。
电力
用于控制蒸汽、水、空气 等介质的流动，如闸阀、 止回阀等。
制药
用于控制药物生产过程中 的流体介质，如隔膜阀、 球阀等。
阀门发展历程
总结词
阀门的发展经历了从手动阀门到自动阀门，从单一功 能到多功能的发展历程。
详细描述
阀门的发展历程可以追溯到古代，最初的手动阀门是 用木材、金属等材料制成的，主要用于给排水和供暖 系统。随着工业技术的发展，自动阀门逐渐出现，电 控阀门、气动阀门等不断涌现。同时，阀门的功能也 从单一的开关功能发展到调节流量、压力、温度等多 功能。现代阀门还采用了新材料、新工艺和智能控制 技术，提高了阀门的使用性能和可靠性。

费希尔阀门定位器讲义学习资料

费希尔阀门定位器讲义学习资料

费希尔阀门定位器讲义费希尔定位器讲义一．费希尔定位器的分类介绍。

二．费希尔定位器的工作原理。

三．费希尔定位器的调试及整定。

四．4200反馈快速调整的方法。

费希尔国际有限公司始于1880年，发明人是william Fisher发明了第一台泵调节器。

分类“DVC5000。

DVC6000。

DVC2000DVC2000----------直行程,角行程。

行程：最大2英寸，在大的行程可以通过增加气动放大器，改变双作用。

没有连接杆和连接件减少了安装零件和安装的复杂程度。

里面带非接触式阀位变送器和阀位开关，阀位变送器需要单独供电。

二. 费希尔定位器的工作原理。

Fisher DVC5000/6000系列智能定位器的结构原理图如下图所示智能定位器结构原理图：工作原理:控制器来的控制信号经端子盒进到印刷线路板子模块，在这里被微处理器读取后经数字算法处理后转换成模拟量后送给I/P转换器。

当信号改变时I/P转换器的线圈和衔铁之间的磁吸引力改变，并因此改变了喷嘴挡板间的距离进而改变了喷嘴背压，该背压经放大器放大后送给执行机构并通过执行机构改变阀杆的位置。

阀行程传感器通过反馈杆感受阀杆位置的变化，并将此信号反给印刷线路板组件参与计算。

当阀杆位置达到正确位置，阀杆位置信号反到印刷线路板组建，经过处理后使I/P驱动信号稳定下来，则喷嘴背压稳定下来，则到执行机构的输出力也稳定下来阀杆位置不再变化。

单作用执行机构：将单作用正作用式数字式阀门控制器（a型气动放大器）连接到单作用执行机构上时，必须把输出口B堵死，把输出口A连接到执行机构膜盖上。

在输出口B处不需要压力表，在其相应位置上改装一个带过滤网的排空管塞。

将单作用反作用式数字式阀门控制器（B型气动放大器）连接到单作用执行机构上时，必须把输出口A堵死，把输出口B连接到执行机构膜盖上。

在输出口A处不需要压力表，应改装一个堵头。

双作用执行机构：当用在双作用执行机构上时，DVC6000系列数字式阀门控制器通常采用A型气动放大器，当无输入信号时，如果气动放大器已经调整好，则输出口A的压力应为0，而输出口B的压力等于输入气源的的压力。

调节阀(基础知识)课件

调节阀(基础知识)课件

② 马氏体不锈钢
马氏体不锈钢是一种铬不锈钢，其金相组织 为马氏体，可通过热处理进行强化，具有良好的 力学性能和高温抗氧化性。该钢种在大气、水和 弱腐蚀介质如加盐水溶液、稀硝酸及某些浓度不 高的有机酸，在温度不高的情况下均有良好的耐 腐蚀性。但该钢种不耐强酸如硫酸、盐酸、浓硝 酸等的腐蚀，常用于水、蒸汽、油品等弱腐蚀性 介质。由于铬不锈钢可通过热处理强化，因此为 了避免强度过高产生脆性，应采用正确的热处理 工艺。如ASTM A 217 CA15规定其最低回火温 度为595℃
硬质材料包含：金属或金属与无石棉、石墨混合而 成的填料，以聚四氟乙烯压合烧结的成形填料构 成。金属填料使用较少。
⑤ 垫片的材质
在阀门上，垫片是为了阻止介质外漏的主要密封件 ，用来充填两个结合面(如阀体和阀盖之间的密 封面)间所有凹凸不平处，以防止介质从结合面 间泄漏。
垫片亦可分为软质和硬质两种。软质一般为非金属 的，如硬纸板、橡胶、石棉橡胶板、聚四氟乙烯 等；硬质一般为金属或金属包石棉、金属与石棉 缠绕而成的垫片。金属垫片的材料一般用优质碳 钢和不锈钢，加工精度和光洁度要求较高，紧固 螺栓的力量亦较大，均用于高温高压阀门。
阀内件材料
阀内件是阀门的主要工作面之一，材料选择是 否合理以及它的质量状况直接影响阀门的功能和使 用寿命。
由于阀门用途十分广泛，因此阀门密封面的工 作条件差异很大。压力可以从真空到超高压，温度 可以从-269℃到816℃，有些工作温度可达1200℃ ，工作介质从非腐蚀介质到各种酸碱等强腐蚀性介 质。从密封面的受力情况来看，它受挤压和剪切。 从磨擦学的角度来看，有磨拉磨损、腐蚀磨损、表 面疲劳磨损、冲蚀等等。因此，应该根据不同的工 作条件选择相适应的密封面材料。
蝶阀
蝶阀

(行业)阀门基础知识培训详解(行业讲座教学培训课件)

(行业)阀门基础知识培训详解(行业讲座教学培训课件)

二、阀门的基本参数
1.公称直径
公称直径是指阀门连接外通道的名义直径，用DN表示。 它表示阀门规格的大小，是阀门最主要的尺寸参数。
2.公称压力
公称压力是指阀门在基准温度下允许承受的最大工作压力， 用PN表示。它表示阀门承压能力的大小，是阀门最主要 的性能参数。
（行业讲座教学培训课件）
3.适用介质
注：公称压力PN≤1.6MPa的灰铸铁和公称压 力PN≥2.5MPa的碳钢阀及工作温度t＞530℃ 的电站阀，均省略本代号。
（行业讲座教学培训课件）
第二节 阀门的识别
标志 形式
PG40 50 P51100 100
阀门的规格及特性
公称直 公称压 径mm 力MPa
50
4.0
工作压 力MPa
100
10.0
公称压力 所有压力
≤5 ＞5 所有压力
试验介质
试验压力
液体或气体 20℃下最大允许 工作压力的1.1倍
液体
20℃下最大允许 工作压力的1.1倍
（行业讲座教学培训课件）
8.试验压力在试验持续时间内应维持不变
9.壳体试验持续时间应不少于以下规定
公称通径
≤50
mm
最短试验持
15
续时间（S）
65—200 60
（行业讲座教学培训课件）
1.许多阀门具有方向性，如截止阀、节流阀、减压阀、止回阀等， 安装时如若装反，则不仅影响使用效果与寿命（如止回阀），甚 至根本不起作用（如减压阀），还可能造成危险（如止回阀）。
2.截止阀种类很多，可分为标准式、直流式和角式三大类。 由于截止阀的阀腔左右不对称，流体应由下而上地经过阀 口（习惯称为低进高出），这样流体阻力小。
2.止回阀涂在阀盖顶部，安全阀、减压阀、疏水器涂在 阀罩或阀帽上。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Baosteelgases Business Confidential
BAOSTEEL GAS
一、调节阀基础知识
4、几种常见典型调节阀阀体结构
4.6、蝶阀
优点：蝶阀不仅结构简单 、体 积小、重量轻、材料耗用省 、安装尺 寸小 、 操作简便 、迅速，并且还可 以同时具有一定的流量调节能力和关 闭密封特性。缺点：操作转矩大，如 口径较大或压差高时，需配用较大的 执行机构，密封性能相对较差。
BAOSTEEL GAS
一、调节阀基础知识
4、几种常见典型调节阀阀体结构
4.4、三通调节阀
主要用于需要分流或合流的场所。
Baosteelgases Business Confidential
BAOSTEEL GAS
一、调节阀基础知识
4、几种常见典型调节阀阀体结构
4.5、偏心旋转阀
特点：抗冲刷性强，磨损小，使用 寿命长 ，可调比大，密封性好，流通能 力大，重量轻、体积小，安装灵活，通 用性强。流量特性接近修正抛物线特性， 在流体流向改变时不改变流量特性，动 态稳定性好，可在阀体衬各种耐腐蚀或 耐磨损的衬里材料， 以适应各种工作温 度和工作压力条件下的运行，也可适应 腐蚀性和含颗粒等流体的控制。
Baosteelgases Business Confidential
BAOSTEEL GAS
一、调节阀基础知识
1、调节阀概述：
1.2、调节阀的发展方向
调节阀的发展方向主要为智能化 、标准化 、精小化 、旋转化和安全化 。 (1) 智能化 采用智能定位器，使调节阀具有自诊断功能、能够数字通讯、操控 简易控制精度高。 （2）标准化 标准化主要表现在标准化的选型程序、标准化的诊断软件和其他辅 助软件、实现不同生产厂商调节阀的互换性和互操作性。 （3）精小化 精小化主要表现在采用精小型执行机构、改变流路结构使控制阀体 积缩小重量减轻、采用电动执行机构。 （4）安全化 仪表控制系统的安全性已经得到各方面的重视 ， 安全仪表系统 (SIS)对调节阀的要求也越来越高 。
Baosteelgases Business Confidential
BAOSTEEL GAS
一、调节阀基础知识
4、几种常见典型调节阀阀体结构
4.7、球阀
优点：球阀结构简单，流通性好， 密封性好，驱动力矩小，操作简便，易 实现快速启闭，而且在一定的公称通经 范围内体积较小重量轻、材料耗用少、 安装尺寸小。缺点：加工精度高，造价 昂贵，高温中不易使用。
Baosteelgases Business Confidential
BAOSTEEL GAS
二、费希尔DVC2000阀门定位器
第二部分：费希尔DCV2000阀门定位器
1、硬件结构 2、工作原理 3、电气接线 4、调试方法 5、常见故障处理
Baosteelgases Business Confidential
Baosteelgases Business Confidential
BAOSTEEL GAS
一、调节阀基础知识
4、几种常见典型调节阀阀体结构
4.8、插板阀
结构特点结构简单、操作灵活、重量轻、 无卡阻、切断快，特别适用于各类无粘度的 固体、粉料及小于Φ10mm的颗粒料，晶粒料 的输送及流量调节，安装不受角度限制，操 作方便，能随时调节开度
Baosteelgases Business Confidential
BAOSTEEL GAS
二、费希尔DVC2000阀门定位器
4.3、调试方法-快速设置
第一次在执行机构上安装DVC2000系列数字式阀门控制器时，快速 设置程序会自动地对仪表进行校验和整定。要在主屏上运行 QUICK S ETUP（快速设置）程序，先按下（↓）箭头键，再按右（→）箭头键 。这时会有一个警告，提示该步骤会引起阀门的动作。再次按下右（ →）箭头键将进入校验程序。返回主菜单按左（←）箭头键。当该程 序完成时，按下右（→）箭头键返回状态显示屏。如果在 30 秒内没 有按 下右箭头键，设备会自动返回到状态显示屏。

单击此处编辑母版标题样式 调节阀基础知识及
单击此处编辑母版副标题样式
2016.10.29
Baosteelgases Business Confidential
DVC2000定位器培训
*
*
BAOSTEEL GAS
ቤተ መጻሕፍቲ ባይዱ
目 录
一、调节阀基础知识
二、费希尔DVC 2000阀门定位器
Baosteelgases Business Confidential
BAOSTEEL GAS
二、费希尔DVC2000阀门定位器
4.4、调试方法-行程校验
要在不改变整定参数的情况下的对仪表进行自动或手动校验，可 运行 TRA VEL CALIBRA TION（行程校验）程序。要从主屏进入该程序 界面，先按两次下（↓）箭头键，再按一次右（→）箭头键，自动校 验程序在运行时会显示状态信息。进行手动校验时要先改变输入电流 动作阀门，再按下右（→）箭头键。手动校验完成后，有两种选择： 保 存校验或不保存校验退出程序。如果不保存校验退出，就 会回复到最近一次保存的校验数据。
BAOSTEEL GAS
一、调节阀基础知识
3、公司几种常见阀门执行机构 3.5、单缸式活塞执行机构之 二
Baosteelgases Business Confidential
BAOSTEEL GAS
一、调节阀基础知识
3、公司几种常见阀门执行机构 3.6、双缸活塞式执行机构
Baosteelgases Business Confidential
薄 膜 执 行 机 构
活 塞 执 行 机 构
调节方式
移动方式
阀芯形式
流量特性
上阀盖形式
多角直 转行行 式程程
调切调 节断节 切型型 断 型
角直 行行 程程
平板形、柱 塞形、窗口 形、套筒型、 多级形、偏 旋形、蝶形、 球形
快抛等线 开物百性 线分 比
波长散普 纹颈热通 管型片型 密 型 封 型
Baosteelgases Business Confidential
BAOSTEEL GAS
二、费希尔DVC2000阀门定位器
1、硬件结构-定位器分解图
Baosteelgases Business Confidential
BAOSTEEL GAS
二、费希尔DVC2000阀门定位器
2、原理图
Baosteelgases Business Confidential
BAOSTEEL GAS
BAOSTEEL GAS
一、调节阀基础知识
4、几种常见典型调节阀阀体结构 4.1、直通单座阀
特点是泄露量小，不平衡力大， 特别是在高压差，大口径时更为严重， 直通单座调节阀仅适用于一般流体， 要求泄露等级高，允许压差小的场合。
Baosteelgases Business Confidential
BAOSTEEL GAS
BAOSTEEL GAS
一、调节阀基础知识
3、公司几种常见阀门执行机构 3.1、单膜头薄膜直行程执行 机构调节阀
Baosteelgases Business Confidential
BAOSTEEL GAS
一、调节阀基础知识
3、公司几种常见阀门执行机构 3.2、单膜头薄膜角行程执行 机构调节阀
Baosteelgases Business Confidential
二、费希尔DVC2000阀门定位器
3、电气回路接线
Baosteelgases Business Confidential
BAOSTEEL GAS
二、费希尔DVC2000阀门定位器
4.1、调试方法-用户界面
DVC2000 系列数字式阀门控制器可使用本地操作界面。该界面 包含一个液晶显示屏（LCD），四个按钮和一个阀位变送器设置开关。 该界面支持七种语言，包括英语、法 语、德语、意大利语、西班牙语、汉语 和日语。四个按键式操作按钮，作用分 别是上（上翻）下（下翻）左（返回） 右(确认)。
Baosteelgases Business Confidential
BAOSTEEL GAS
一、调节阀基础知识
2、调节阀的结构组成
调节阀是过程控制系统中用动力操作去改变流体流量的装置。调节 阀由阀体组件、执行机构和调节阀附件三大部分组成。执行机构起推动 作用，而阀体组件起调节流量的作用，附件起辅助作用，辅助执行机构 和阀体组件完成整个动作，三者缺一不可。调节阀是执行器的主要类型， 执行器是一种直接改变操纵变量的仪表，是一种终端元件，除调节阀外， 执行器还包括气动马达、气动机械手、电磁阀、电动调速泵等产品。
Baosteelgases Business Confidential
BAOSTEEL GAS
二、费希尔DVC2000阀门定位器
4.5、调试方法-整定
要在不改变校验值的情况下对仪表进行自动或手动整定，可运行 TUNING（整定）程序。从主屏进入该程序界面，先按三次下（↓）箭头键 ，再按一次右（→）箭头键。自动整定程序在运行时会显示状态信息。进 行手动整定时需要输入参数值。建议只有在自动整定程序无法进行时才使 用手动整定。对于大多数小型执行机构而言，通常采用“C”作为开始点 。 使用上（↑）和下（↓）箭头键可以立即应用这些参数值。可以改变输入 电流以观察仪表的响应。如果对结果满意，可以按右（→）箭头键完成仪 表的整定。在一个 阶跃输入值改变后，使用上（↑）和下（↓）箭头键 可以增加或减少阻尼以精确整定超调。手动整定完成后，有两种选择：保 存整定值或不保存退出程序。如果选择不保存退出，系统就会恢复最近一 次 保存的整定数据。
一、调节阀基础知识
4、几种常见典型调节阀阀体结构
4.2、直通双座阀
