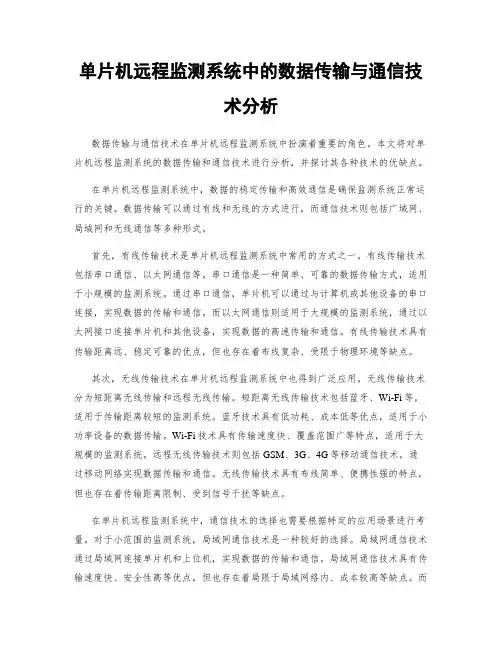

单片机远程监测系统中的数据传输与通信技术分析数据传输与通信技术在单片机远程监测系统中扮演着重要的角色。
本文将对单片机远程监测系统的数据传输和通信技术进行分析，并探讨其各种技术的优缺点。
在单片机远程监测系统中，数据的稳定传输和高效通信是确保监测系统正常运行的关键。
数据传输可以通过有线和无线的方式进行，而通信技术则包括广域网、局域网和无线通信等多种形式。
首先，有线传输技术是单片机远程监测系统中常用的方式之一。
有线传输技术包括串口通信、以太网通信等。
串口通信是一种简单、可靠的数据传输方式，适用于小规模的监测系统。
通过串口通信，单片机可以通过与计算机或其他设备的串口连接，实现数据的传输和通信。
而以太网通信则适用于大规模的监测系统，通过以太网接口连接单片机和其他设备，实现数据的高速传输和通信。
有线传输技术具有传输距离远、稳定可靠的优点，但也存在着布线复杂、受限于物理环境等缺点。
其次，无线传输技术在单片机远程监测系统中也得到广泛应用。
无线传输技术分为短距离无线传输和远程无线传输。
短距离无线传输技术包括蓝牙、Wi-Fi等，适用于传输距离较短的监测系统。
蓝牙技术具有低功耗、成本低等优点，适用于小功率设备的数据传输。
Wi-Fi技术具有传输速度快、覆盖范围广等特点，适用于大规模的监测系统。
远程无线传输技术则包括GSM、3G、4G等移动通信技术，通过移动网络实现数据传输和通信。
无线传输技术具有布线简单、便携性强的特点，但也存在着传输距离限制、受到信号干扰等缺点。
在单片机远程监测系统中，通信技术的选择也需要根据特定的应用场景进行考量。
对于小范围的监测系统，局域网通信技术是一种较好的选择。
局域网通信技术通过局域网连接单片机和上位机，实现数据的传输和通信。
局域网通信技术具有传输速度快、安全性高等优点，但也存在着局限于局域网络内、成本较高等缺点。
而对于大范围的监测系统，广域网通信技术是一种更合适的选择。
广域网通信技术通过互联网连接单片机和上位机，实现数据的远程传输和通信。

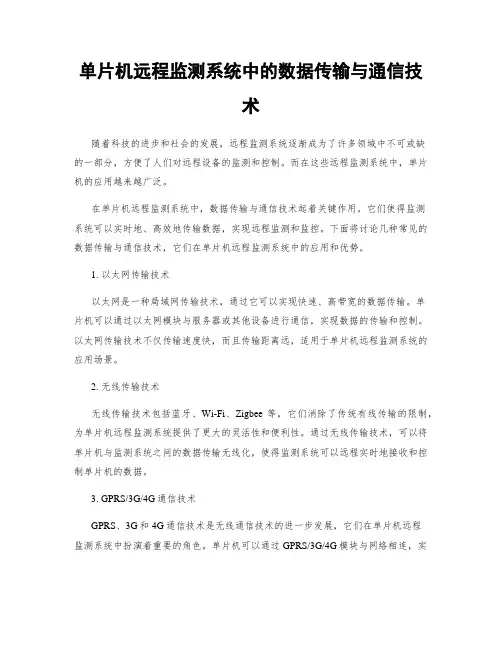

单片机远程监测系统中的数据传输与通信技术随着科技的进步和社会的发展，远程监测系统逐渐成为了许多领域中不可或缺的一部分，方便了人们对远程设备的监测和控制。
而在这些远程监测系统中，单片机的应用越来越广泛。
在单片机远程监测系统中，数据传输与通信技术起着关键作用。
它们使得监测系统可以实时地、高效地传输数据，实现远程监测和监控。
下面将讨论几种常见的数据传输与通信技术，它们在单片机远程监测系统中的应用和优势。
1. 以太网传输技术以太网是一种局域网传输技术，通过它可以实现快速、高带宽的数据传输。
单片机可以通过以太网模块与服务器或其他设备进行通信，实现数据的传输和控制。
以太网传输技术不仅传输速度快，而且传输距离远，适用于单片机远程监测系统的应用场景。
2. 无线传输技术无线传输技术包括蓝牙、Wi-Fi、Zigbee等，它们消除了传统有线传输的限制，为单片机远程监测系统提供了更大的灵活性和便利性。
通过无线传输技术，可以将单片机与监测系统之间的数据传输无线化，使得监测系统可以远程实时地接收和控制单片机的数据。
3. GPRS/3G/4G通信技术GPRS、3G和4G通信技术是无线通信技术的进一步发展，它们在单片机远程监测系统中扮演着重要的角色。
单片机可以通过GPRS/3G/4G模块与网络相连，实现与服务器的远程通信。
这种通信技术不受地域限制，可以实现单片机在任何地方的远程监测和控制。
4. 短距离无线传感网络技术短距离无线传感网络技术是近年来发展较快的一种通信技术，它通过多个传感节点组成网络，实现数据的采集和传输。
单片机作为一个传感节点，可以通过短距离无线传感网络与其他节点进行通信，实现数据的传输和集中控制。
这种技术在单片机远程监测系统中，可以实现大规模、分布式的传感器网络，实现对广大区域的实时监测和控制。
综上所述，单片机远程监测系统中的数据传输与通信技术有多种选择，每种技术都有其特点和优势。
根据应用场景和需求，可以选择适合的技术来实现数据的传输和远程监测。
单片机数据传送指令c语言单片机是一种集成电路，也称为微控制器。
它内部集成了处理器、存储器和各种外围设备接口，并且可以通过程序来控制其工作。
在单片机编程过程中，数据传送指令是常用的指令之一。
数据传送指令用于在单片机中传输数据，可以实现寄存器之间的数据传递、数据移动和数据保存等功能。
下面我将详细介绍单片机数据传送指令的使用方法。
首先，我们需要了解数据传送指令的基本格式。
数据传送指令通常以下面的形式出现：MOV destination, source。
其中，destination表示目标操作数，source表示源操作数。
要执行一条数据传送指令，首先需要确定传输数据的源和目标，然后根据具体需求选择合适的寻址方式来指定源和目标的地址。
下面我将介绍几种常用的寻址方式。
第一种寻址方式是立即寻址（Immediate Addressing）。
在立即寻址中，source指定了一个立即数，表示需要传送的数据。
立即数是在指令中给出的常数值，可以直接传送到目标寄存器或内存地址中。
例如，MOV A, #15表示将立即数15传送到A寄存器中。
第二种寻址方式是直接寻址（Direct Addressing）。
直接寻址中，source 指定了一个源寄存器或内存地址，将该寄存器或内存地址中的内容传送到目标寄存器或内存地址中。
例如，MOV A, B表示将B寄存器中的内容传送到A寄存器中。
第三种寻址方式是寄存器间接寻址（Register Indirect Addressing）。
在寄存器间接寻址中，source指定了一个寄存器的地址，将该寄存器中的内容传送到目标寄存器或内存地址中。
例如，MOVX @DPTR, A表示将A 寄存器中的内容传送到DPTR寄存器指向的内存地址中。
第四种寻址方式是间接偏移寻址（Indirect Offset Addressing）。
在间接偏移寻址中，source指定了一个源寄存器和一个偏移量，将源寄存器地址加上偏移量得到的地址中的内容传送到目标寄存器或内存地址中。

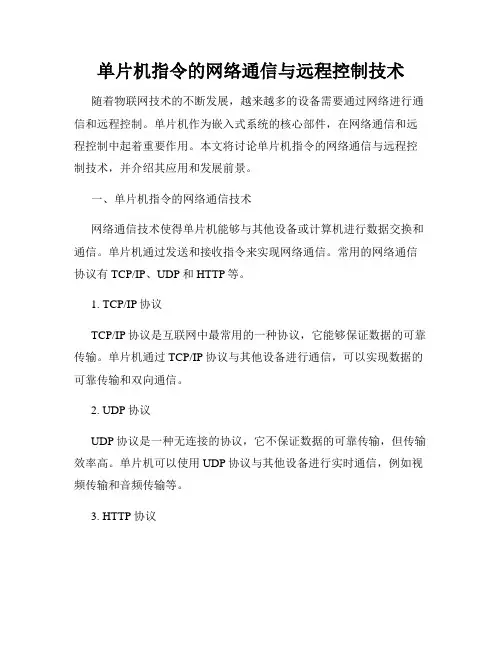

单片机中的网络通信技术网络通信技术在现代社会中起着举足轻重的作用，不仅在计算机等大型设备中应用广泛，而且在嵌入式系统中也扮演着重要角色。
尤其是在单片机领域，网络通信技术的应用为传感器网络、智能家居等领域开辟了广阔的发展空间。
本文将探讨单片机中的网络通信技术，包括其原理、应用以及未来的发展趋势。
一、网络通信技术原理在单片机中使用的网络通信技术一般分为有线和无线两种类型。
有线网络通信技术常用的有以太网、串口通信等，而无线网络通信技术则包括蓝牙、Wi-Fi、ZigBee等。
无论是有线还是无线通信，其基本原理都是实现数据的传输和接收。
有线通信技术中，以太网是最常见的一种。
它通过物理层和数据链路层完成数据传输，使用RJ45接口将单片机与网络连接，将数据以数据帧的形式传输。
串口通信则采用串行通信的方式，将数据一个一个地传输，常见的有RS232和RS485。
无线通信技术中，蓝牙是广泛应用的一种技术。
它通过无线电波进行数据传输，常用于手机与周边设备的连接。
Wi-Fi则是无线局域网的一种技术，通过无线电波将数据传输到局域网中的其他设备。
ZigBee 是一种低功耗、近距离的无线通信技术，适用于物联网等领域。
二、单片机中的网络通信应用单片机中的网络通信技术广泛应用于各个领域，为嵌入式系统的智能化提供了支持。
以下是几个常见的应用案例：1. 传感器网络：通过无线网络通信技术，将传感器节点连接起来，实现数据的采集和传输。
这种应用在农业、环境监测等领域有着广泛的应用，实现了数据的实时监测和远程控制。
2. 智能家居：通过网络通信技术，将家居设备进行互联，实现远程控制和智能化管理。
比如通过手机App远程控制家里的灯光、空调等设备，提高了生活的便利性和舒适度。
3. 工业控制：单片机中的网络通信技术可以应用于工业控制系统中，实现分布式控制和远程监测。
传感器节点和执行器节点通过网络连接，实现工控系统的自动化控制。
三、单片机网络通信技术的发展趋势随着物联网的发展，单片机中的网络通信技术也在不断进步和演进。
单片机与以太网接口设计与通信协议分析随着物联网和智能设备的快速发展，单片机与以太网接口设计以及相关通信协议分析变得越来越重要。
本文将深入探讨单片机与以太网接口设计的基本原理，以及常用的通信协议分析方法，以帮助读者更好地理解和应用这些技术。
首先，我们来了解单片机与以太网接口设计的基本原理。
单片机是一种集成电路，可以在一个芯片上实现所有的计算、控制和通信功能。
而以太网是一种局域网通信技术，主要用于连接各种设备，实现数据传输和互联互通。
单片机与以太网的接口设计主要涉及硬件和软件两个方面。
在硬件设计方面，我们需要考虑单片机与以太网之间的物理连接和电气特性。
常见的物理连接方式包括通过串行通信接口（如UART）或以太网控制器（如ENC28J60）实现单片机与以太网之间的数据传输。
电气特性方面，需要满足以太网的电源和信号电压要求，以确保稳定的通信环境。
此外，还需要考虑阻抗匹配、噪声抑制等因素，以提高通信的可靠性和稳定性。
在软件设计方面，我们需要编写适配以太网的驱动程序和通信协议。
以太网通信使用的是TCP/IP协议栈，驱动程序需要支持相关的协议，如IP、ARP、ICMP、UDP和TCP等。
此外，还需要考虑数据包的封装和解析，以及错误处理和重传机制等。
为了提高性能和可扩展性，可以使用中断和DMA等技术，减轻单片机的负担，提高通信效率。
接下来，我们来分析常用的通信协议。
在物联网和智能设备领域，最常用的通信协议之一是MQTT（Message Queuing Telemetry Transport）。
MQTT是一种轻量级的发布/订阅协议，可以在低带宽和不稳定网络环境下可靠地传输数据。
它使用基于发布/订阅模式的简单且高效的消息传递机制，使设备间的通信更加灵活和可靠。
另一个常用的通信协议是CoAP（Constrained Application Protocol）。
CoAP是一种专为物联网设备设计的应用层协议，它使用UDP协议进行通信，提供了一种轻量级的RESTful风格的架构。
⼀个⾮常简单的单⽚机连接以太⽹的解决⽅式
最近⼀直在看单⽚机联⽹相关的⽅案，简单了解了⼀下⼤部分⼈都是⽤的⽹络芯⽚去做
的，⽐如DM9000、CH395、W5100/W5500之类的。
这种⽅式需要做⼀定量的单⽚机⽹络开
发，虽然像CH395、W5100这类的芯⽚已经不需要考虑TCP/IP⽹络协议栈了，但单⽚机开发还
是需要做的。
今天在逛论坛的时候偶然发现⼀个⾮常简单的单⽚机联⽹⽅式，也是通过类似芯
⽚实现的，但是不同的，这是纯硬件的解决⽅案，不需要单⽚机开发，直接画图打板就能⽤。
后来查了⼀下，⽹上已有这种模块买，只不过是多颗芯⽚组合使⽤的，成本也较⾼。
这颗
芯⽚型号为CH9121，可以把串⼝的数据直接发送到以太⽹，实现以太⽹连接，⽆需编程，纯硬
件解决⽅案。
优点在于：⽆需开发即可让单⽚机联以太⽹，实现以太⽹数据传输，纯硬件电路，实现很
简单。
逆势在于：CH9121是将串⼝数据透传到⽹⼝，所以⽆法对数据格式进⾏重新打包，但不是
特殊应⽤都应该还好。
送上芯⽚资料，⼤家可以看⼀下： CH9121DS1.PDF (127.96 KB, 下载次数: 43)。

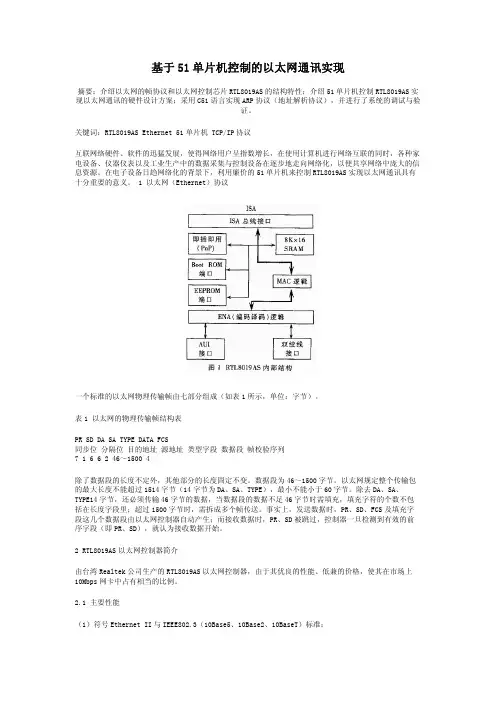

基于51单片机控制的以太网通讯实现摘要：介绍以太网的帧协议和以太网控制芯片RTL8019AS的结构特性；介绍51单片机控制RTL8019AS实现以太网通讯的硬件设计方案；采用C51语言实现ARP协议（地址解析协议），并进行了系统的调试与验证。
关键词：RTL8019AS Ethernet 51单片机 TCP/IP协议互联网络硬件、软件的迅猛发展，使得网络用户呈指数增长，在使用计算机进行网络互联的同时，各种家电设备、仪器仪表以及工业生产中的数据采集与控制设备在逐步地走向网络化，以便共享网络中庞大的信息资源。
在电子设备日趋网络化的背景下，利用廉价的51单片机来控制RTL8019AS实现以太网通讯具有十分重要的意义。
1 以太网（Ethernet）协议一个标准的以太网物理传输帧由七部分组成（如表1所示，单位：字节）。
表1 以太网的物理传输帧结构表PR SD DA SA TYPE DATA FCS同步位 分隔位 目的地址 源地址 类型字段 数据段 帧校验序列7 1 6 6 2 46～1500 4除了数据段的长度不定外，其他部分的长度固定不变。
数据段为46～1500字节。
以太网规定整个传输包的最大长度不能超过1514字节（14字节为DA、SA、TYPE），最小不能小于60字节。
除去DA、SA、TYPE14字节，还必须传输46字节的数据，当数据段的数据不足46字节时需填充，填充字符的个数不包括在长度字段里；超过1500字节时，需拆成多个帧传送。
事实上，发送数据时，PR、SD、FCS及填充字段这几个数据段由以太网控制器自动产生；而接收数据时，PR、SD被跳过，控制器一旦检测到有效的前序字段（即PR、SD），就认为接收数据开始。
2 RTL8019AS以太网控制器简介由台湾Realtek公司生产的RTL8019AS以太网控制器，由于其优良的性能、低兼的价格，使其在市场上10Mbps网卡中占有相当的比例。
2.1 主要性能（1）符号Ethernet II与IEEE802.3（10Base5、10Base2、10BaseT）标准；（2）全双工，收发可同时达到10Mbps的速率； （3）内置16KB的SRAM，用于收发缓冲，降低对主处理器的速度要求；（4）支持8/16位数据总线，8个中断申请线以及16个I/O基地址选择；（5）支持UTP、AUI、BNC自动检测，还支持对10BaseT拓扑结构的自动极性修正；（6）允许4个诊断LED引脚可编程输出；（7）100脚的PQFP封装，缩小了PCB尺寸。
摘要TCP/IP协议是目前网络上应用最广泛的网络传输协议。
如果单片机能够用此协议传输数据，那就意味着单片机控制的电子产品也能进入互联网。
这将带来一系列好处，能进行远程控制，能够获得数据共享。
对于实现基于51单片机的TCP/IP数据传输。
需要以单片机为载体，熟悉TCP/IP协议栈，熟悉keilc编程，熟悉电子线路知识。
通过对TCP/IP协议的研究和参考uIP协议栈，在单片机上对uIP进行了移植。
最终实现了计算机以TCP/IP协议的通信方式对单片机进行了监控。
设计过程中主要是构架TCP/IP协议栈，编写网卡驱动程序，编写应用程序。
此通信协议的特点是代码和RAM使用量较小，可用在对通信速度要求不高的电子设备上。
因为以单片机为载体，所以此通信协议无需太强调对速度的提高，反而应该把重点放在减少多余的功能，来减少对RAM的使用。
设计过程并没让单片机接入互联网，控制单片机是通过上位机在局域网内对其进行连接的。
关键词：嵌入式，单片机，TCP/IP协议AbstractTCP/IP is the most widely used protocol at the present network transport protocol.If single-chip can transmit data thought this protocol , that means those electronics controlled by single-chip can connect to the Internet .This will get a series of benefits, for remote controlling, for data sharing and so on.For realizing the TCP/IP data transmission on single-chip .Need to be familiar with single-chip, familiar with TCP/IP protocol stack and Keilc programming, familiar with knowledge of electronic circuits.For researching the TCP/IP protocol and referencing the uIP protocol stack, than transplanted the uIP on single-chip.Finally completed the computer communicating to single-chip used by TCP/IP .This design is mainly on finishing the TCP/IP protocol stack, writing the driver of net chip, writing application programs.This communication protocol is characteristic of less code and RAM usage, can using in the low speed requirements of the electronic.Because of taking single-chip as the carrier, this protocol shouldn't be stressed on the speed of communication , instead it should be focused on reducing redundant functions for reducing the use of RAM. The design is not accessing the Internet, it is controlled by computer using the connection by LAN.Keywords: embedded system ,single-chip , TCP/IP目录1 绪论 (3)2 TCP/IP协议 (4)2.1TCP/IP简介 (4)2.2TCP/IP的分层体系结构 (4)2.3TCP/IP协议族 (5)2.4IP地址、子掩码 (8)3 UIP介绍 (10)3.1U I P协议栈及其体系结构 (10)3.2协议栈接口 (10)3.2.1设备驱动程序接口 (11)3.2.2应用程序接口 (13)3.3U IP协议栈提供的主要接口汇总 (14)4 UIP在单片机上移植 (14)4.1了解U IP的的主循环代码架构并改写MAIN函数 (14)4.2仿照UIP-1.0\UNIX\TAPDEV.C 写网卡驱动程序 (17)3.2.1以太网的帧结构 (17)4.2.2以太网的芯片RTL8019 介绍 (19)4.3设置配置文件UIPOPT.H/UIP-CONF.H (24)5 基于51单片机的TCP/IP协议通信 (26)5.1硬件原理图设计 (26)5.2主要代码文件说明 (27)5.3计算机以TCP/IP协议通信方式监控单片机 (31)6．结论 (32)参考文献 (33)致谢.................................................................................................................................... 错误!未定义书签。
基于单片机控制的WIFI无线传输模块设计WIFI无线传输模块是一种可以实现无线通信的装置，通过无线网络与其他设备进行数据传输。
在基于单片机控制的设计方案中，我们可以利用单片机来实现对WIFI模块的控制和数据处理。
首先，我们需要选择合适的WIFI模块。
常见的WIFI模块有ESP8266、ESP32等，这些模块都具备较强的无线通信能力和低功耗特性。
我们可以根据项目需求选择合适的模块。
接下来，我们需要将WIFI模块与单片机进行连接。
一般情况下，WIFI模块通过串口与单片机进行通信。
我们可以通过将单片机的TX引脚连接到WIFI模块的RX引脚，并将单片机的RX引脚连接到WIFI模块的TX引脚，实现双向通信。
在单片机程序的设计中，我们需要编写相应的驱动程序来控制WIFI模块。
首先，我们需要初始化WIFI模块的串口通信设置，如波特率、数据位、停止位等。
然后，我们可以通过向WIFI模块发送特定的AT指令来进行控制和配置。
例如，可以通过AT指令连接到WIFI网络、获取本地IP地址、发送数据等。
在驱动程序中，我们还可以定义一些函数来简化AT指令的发送和接收，使控制更加方便。
另外，在设计中我们需要注意WIFI模块的电源供应。
一般情况下，WIFI模块需要3.3V的电压供应，而单片机输出的IO信号一般为5V。
因此，我们需要使用逻辑电平转换器将单片机的IO信号转换为3.3V，以兼容WIFI模块的工作电压。
在实际应用中，我们可以根据项目需求设计不同的功能。
例如，我们可以设计一个远程控制系统，通过WIFI无线传输模块将用户的控制指令发送到被控制的设备上。
我们可以通过配置WIFI模块为TCP服务器，在单片机程序中监听特定的端口，接收来自用户的控制指令，并执行相应的操作。
总结起来，基于单片机控制的WIFI无线传输模块设计涉及到WIFI模块的选择、与单片机的连接、驱动程序编写、逻辑电平转换等方面。
通过合理的设计和编程，可以实现WIFI模块与单片机的无线通信和数据传输。

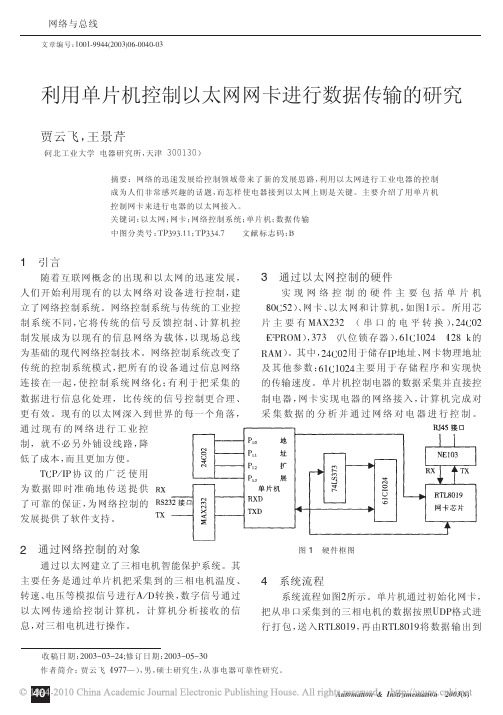

单片机如何控制以太网网卡进行传输数据，如何加载TCP/IP协议连接到互联网，这些都是一些令人感兴趣的问题。
——可以说以太网和TCP/IP协议已经成为使用最广泛的协议，而其它总线协议如RS485、RS232，CAN，LANWORKS，都只是一些局部系统的总线。
——围绕以太网而制造的集线器，交换机已进入大小公司，企业，家庭。
我现在在众达天网公司，由于公司是搞电脑防火墙的，所以对网络的接触也越来越多，我研究的主要是网络的底层，并掌握了很多网络分析工具如（SNIFFER），对以太网和TCP/IP 协议的研究就更加深入了。
——我比较熟悉的网卡是10M的网卡，100M的以太网卡还在研究之中。
曾经用单片机（89C52）控制和驱动10M的NE2000兼容型以太网卡与电脑主机传输数据。
——现在将我的一些研究成果写成一系列的文单，提供给大家。
也许有一天研究了100M的网卡之后，可以让单片机驱动它，那是可能的事，只不过接口可能会复杂一些。
——我所写的驱动程序并不是标准的，因为我没有学过UNIX，无法使用UNIX提供的原代码。
如果能使用UNIX的原代码，那将是很好的事。
我也正在接触UNIX和VC++，DDK等方面的内容，希望有一天能够重写我现在所写的驱动程序。
——我知道有很多人在了解单片机与以太网方面的东西，在BBS上也发现了很多这方面的内容，有些人的研究甚至比我还深入，我也希望能跟这些人交流交流，如果对我的文章感兴趣，当然可以给我发电子邮件啦。
——在接下来的文章将介绍以太网协议，网卡驱动，IP协议，ICMP协议，ARP协议，TCP协议等。
——--以太网协议（用于10MBPS的以太网，作者以下所说的以太网均指10M以太网，而不是100M，1000M的以太网）——以太网协议有两种，一种是IEEE802.2/IEEE802.3，还有一种是以太网的封装格式。
——现代的操作系统均能同时支持这两种类型的协议格式。
因此对我们来说只需要了解其中的一种就够了，特别是对单片机来说，不可能支持太多的协议格式。
——以太网的物理传输帧：（仅介绍第二种格式）——PR：同步位，用于收发双方的时钟同步，同时也指明了传输的速率（10M和100M 的时钟频率不一样，所以100M网卡可以兼容10M网卡），是56位的二进制数101010101010.....——SD: 分隔位,表示下面跟着的是真正的数据,而不是同步时钟,为8位的10101011,跟同步位不同的是最后2位是11而不是10.——DA:目的地址,以太网的地址为48位(6个字节)二进制地址,表明该帧传输给哪个网卡.如果为FFFFFFFFFFFF,则是广播地址,广播地址的数据可以被任何网卡接收到.——SA:源地址,48位,表明该帧的数据是哪个网卡发的,即发送端的网卡地址,同样是6个字节.----TYPE：类型字段，表明该帧的数据是什么类型的数据，不同的协议的类型字段不同。
如：0800H 表示数据为IP包，0806H 表示数据为ARP包，814CH是SNMP包,8137H 为IPX/SPX包，（小于0600H的值是用于IEEE802的，表示数据包的长度。
）----DATA：数据段，该段数据不能超过1500字节。
因为以太网规定整个传输包的最大长度不能超过1514字节。
（14字节为DA，SA，TYPE）----PAD：填充位。
由于以太网帧传输的数据包最小不能小于60字节, 除去（DA，SA，TYPE 14字节），还必须传输46字节的数据，当数据段的数据不足46字节时，后面补000000.....(当然也可以补其它值)----FCS:32位数据校验位.为32位的CRC校验,该校验由网卡自动计算,自动生成,自动校验,自动在数据段后面填入.对于数据的校验算法,我们无需了解.----事实上,PR,SD,PAD,FCS这几个数据段我们不用理它 ,它是由网卡自动产生的,我们要理的是DA,SA,TYPE,DATA四个段的内容.----所有数据位的传输由低位开始(但传输的位流是用曼彻斯特编码的)----以太网的冲突退避算法就不介绍了,它是由硬件自动执行的.DA+SA+TYPE+DATA+PAD最小为60字节,最大为1514字节.----以太网卡可以接收三种地址的数据,一个是广播地位,一个是多播地址(我们用不上),一个是它自已的地址.但网卡也可以设置为接收任何数据包(用于网络分析和监控).----任何两个网卡的物理地址都是不一样的,是世界上唯一的,网卡地址由专门机构分配.不同厂家使用不同地址段,同一厂家的任何两个网卡的地址也是唯一的.根据网卡的地址段(网卡地址的前三个字节),可以知道网卡的生产厂家.有些网卡的地址也可以由用户去设定,但一般不需要.（三）ISA总线接口定义ISA ISA=Industry Standard Architecture （isa总线）Pin Name Description引脚名称含义A1/I/O CH CK I/O channel check; active low=parity errorA2 D7 Data bit 7A3 D6 Data bit 6A4 D5 Data bit 5A5 D4 Data bit 4A6 D3 Data bit 3A7 D2 Data bit 2A8 D1 Data bit 1A9 D0 Data bit 0A10 I/O CH RDY I/O Channel ready, pulled low to lengthen memory cycles A11 AEN Address enable; active high when DMA controls busA12 A19 Address bit 19A13 A18 Address bit 18A14 A17 Address bit 17A15 A16 Address bit 16A16 A15 Address bit 15A17 A14 Address bit 14A18 A13 Address bit 13A19 A12 Address bit 12A21 A10 Address bit 10A22 A9 Address bit 9A23 A8 Address bit 8A24 A7 Address bit 7A25 A6 Address bit 6A26 A5 Address bit 5A27 A4 Address bit 4A28 A3 Address bit 3A29 A2 Address bit 2A30 A1 Address bit 1A31 A0 Address bit 0B1 GND GroundB2 RESET Active high to reset or initialize system logicB3 +5V +5 VDCB4 IRQ2 Interrupt Request 2B5 -5VDC -5 VDCB6 DRQ2 DMA Request 2B7 -12VDC -12 VDCB8 /NOWS No WaitStateB9 +12VDC +12 VDCB10 GND GroundB11 /SMEMW System Memory WriteB12 /SMEMR System Memory ReadB13 /IOW I/O WriteB14 /IOR I/O ReadB15 /DACK3 DMA Acknowledge 3B16 DRQ3 DMA Request 3B17 /DACK1 DMA Acknowledge 1B18 DRQ1 DMA Request 1B19 /REFRESH RefreshB20 CLOCK System Clock (67 ns, 8-8.33 MHz, 50% duty cycle)B21 IRQ7 Interrupt Request 7B22 IRQ6 Interrupt Request 6B23 IRQ5 Interrupt Request 5B24 IRQ4 Interrupt Request 4B25 IRQ3 Interrupt Request 3B26 /DACK2 DMA Acknowledge 2B27 T/C Terminal count; pulses high when DMA term. count reached B28 ALE Address Latch EnableB29 +5V +5 VDCB30 OSC High-speed Clock (70 ns, 14.31818 MHz, 50% duty cycle) B31 GND GroundC1 SBHE System bus high enable (data available on SD8-15)C3 LA22 Address bit 22C4 LA21 Address bit 21C5 LA20 Address bit 20C6 LA18 Address bit 19C7 LA17 Address bit 18C8 LA16 Address bit 17C9 /MEMR Memory Read (Active on all memory read cycles)C10 /MEMW Memory Write (Active on all memory write cycles)C11 SD08 Data bit 8C12 SD09 Data bit 9C13 SD10 Data bit 10C14 SD11 Data bit 11C15 SD12 Data bit 12C16 SD13 Data bit 13C17 SD14 Data bit 14C18 SD15 Data bit 15D1 /MEMCS16 Memory 16-bit chip select (1 wait, 16-bit memory cycle)D2 /IOCS16 I/O 16-bit chip select (1 wait, 16-bit I/O cycle)D3 IRQ10 Interrupt Request 10D4 IRQ11 Interrupt Request 11D5 IRQ12 Interrupt Request 12D6 IRQ15 Interrupt Request 15D7 IRQ14 Interrupt Request 14D8 /DACK0 DMA Acknowledge 0D9 DRQ0 DMA Request 0D10 /DACK5 DMA Acknowledge 5D11 DRQ5 DMA Request 5D12 /DACK6 DMA Acknowledge 6D13 DRQ6 DMA Request 6D14 /DACK7 DMA Acknowledge 7D15 DRQ7 DMA Request 7D16 +5 VD17 /MASTER Used with DRQ to gain control of systemD18 GND Ground Note: Direction is Motherboard relative ISA-Cards.（四）89C52单片机与网卡接口电路图——电路是由作者自己设计的，可能不是很标准，也可能不是理想的，但是它可以实现。
