地暖管敷设隐蔽

地暖安装施工流程—隐匿工程不可不了解～地暖是集舒适、环保、保健等浩繁优点为一身的最理想采暖方式，温度自下而上递减传递，暖和由脚自然而生，让家庭采暖变得舒适康健。

地暖符合“温足而凉顶”中医保健理论。

还有环保节能等特点，正在被越来越多的家庭所爱好，进展趋势强劲。

但地暖素有“七分在安装”的说法，地暖安装工艺的好坏对后期的利用有很大影响，因此地暖安装施工必需严格按标准施工流程举办。

才能免除业主的后顾之忧，舒适的享用地暖带来的暖和。

以下为您认真介绍地暖安装施工流程并搭配地暖安装示意图！让你对地暖施工一览无余。

地暖施工流程第一步：整平地面并清理干净整平地面是安装地暖的先决条件，假如地面不平不但会影响地暖保温，甚至假如有尖利的东西，还会划破地暖管，地面整平要先将地面凹凸处剔除找平至±10mm地面上杂物等清理干净保证地面平整，墙、柱脚与地面呈90度直角。

地暖安装示意图整平地面并清理干净地暖施工流程第二步：安装总控系统（安装分水器）将分集水器水平安装于图纸指定位置，分水器在上集水器在下，间距200mm。

集水器中心距地面高度不小于30cm安装坚固。

安装主管道时应保持3坡度，隔肯定间隔安装固定支架或掉卡。

一个系统工程中，分水器罩子并非装饰性的，后期在做橱柜时，在空间不足的情况下，可以拆除外罩。

但在前期必需安装好分水器外罩，防止在装潢阶段，分水器受到重击或粉碎，重要还是起保护分水器不受损坏。

地暖安装示意图总控系统安装地暖施工流程第三步：铺设保温层、反射膜铺设绝热层之前，先做一层防潮层，然后铺设保温板反射膜。

在找平层上铺设保温层，板缝处用胶粘贴坚固，在地暖保温层上铺设铝箔纸或粘一层带坐标分格线的复合镀铝聚脂膜，保温层要铺设平整。

保温板铺设好之后，铺设反射膜，为了防止热量向下流失，运用铝箔反射膜铺设的一层保护层。

重要是把温度向上辐射，削减温度向下传导的损失。

反射膜铺贴在保温板上，肯定平整，不得有褶皱，并且要遮盖严密，不得有漏保温板或地面现象。

干货来啦！地下墙体水暖工程预留预埋隐蔽填写范例来了1、因为给排水、采暖、通风空调的管道需要从市政处引到楼内，再加上墙体防水工艺措施所以需要在地下室的墙体上预留预埋管道防水套管。

之前都是用钢板在现场自己制作焊接，这几年一般都会选择购买成品的，样式就是管道中间加上翼环（下图）。

施工前需要对出厂合格证、检测报告填写材料构配件报审记录对其进行报验，监理工程师签字以后方可用到工程上。

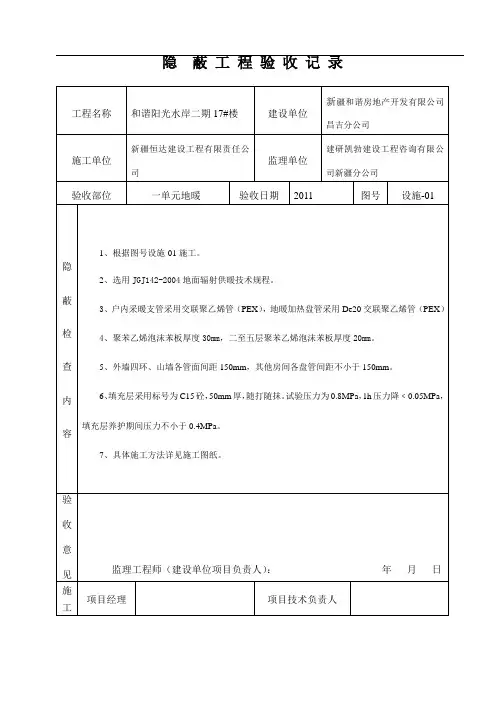

隐蔽验收记录需要结合自己的图纸查看都有哪几个分项工程需要隐蔽（穿墙管都有哪几个分项），下面把部分范例写给大家。

范例内容基本上都差不多大家可以根据自己工程的使用材料的材质、厚度部位对其进行修改使用。

2、给水管道填写范例：（1）刚性防水套管翼环采用10mm厚钢板制作规格DN65,双面满焊，焊缝饱满，无虚焊，焊接质量良好,内侧涂刷防腐漆两道。

（2）套管放置于钢筋网片中，焊接在墙体钢筋网中。

焊接处药皮已清除，无夹渣咬肉现象，标高为-1.5m。

（3）钢性防水套管制作符合规范要求，位置间距符合图纸要求，标高正确，安装牢固。

3、排水管道填写范例：（1）刚性防水套管翼环采用10mm厚钢板制作规格DN150,双面满焊，焊缝饱满，无虚焊，焊接质量良好,内侧涂刷防腐漆两道。

（2）套管放置于钢筋网片中，焊接在墙体钢筋网中。

焊接处药皮已清除，无夹渣咬肉现象，标高为-1.45m。

（3）钢性防水套管制作符合规范要求，位置间距符合图纸要求，标高正确，安装牢固。

4、中水管道填写范例：（1）刚性防水套管翼环采用10mm厚钢板制作规格DN40,双面满焊，焊缝饱满，无虚焊，焊接质量良好,内侧涂刷防腐漆两道。

（2）套管放置于钢筋网片中，焊接在墙体钢筋网中。

焊接处药皮已清除，无夹渣咬肉现象，标高为-1.5m。

（3）钢性防水套管制作符合规范要求，位置间距符合图纸要求，标高正确，安装牢固。

5、空调水管道填写范例：（1）刚性防水套管翼环采用10mm厚钢板制作规格DN80,双面满焊，焊缝饱满，无虚焊，焊接质量良好,内侧涂刷防腐漆两道。

5 施工5.1 一般规定5.1.1 施工安装前应具有下列条件：1 设计施工图纸和有关技术文献齐全；2 有较完善旳施工方案、施工组织设计，并已完毕技术交底；3 施工现场具有供水或供电条件，有储放材料旳临时设施；4 土建专业已完毕墙面粉刷（不含面层），外窗、外门已安装完毕，并已将地面清理洁净；厨房、卫生间应做完闭水试验并通过验收；5 有关电气预埋等工程已完毕。

5.1.2 所有进场材料、产品旳技术文献应齐全，标志应清晰，外观检查应合格。

必要时应抽样进行有关检测。

5.1.3 加热管和发热电缆应进行遮光包装后运送，不得裸露散装；在运送、装卸和搬运时，应小心轻放，不得抛、摔、滚、拖。

不得曝晒雨淋，宜储存在温度不超过40℃，通风良好和洁净旳库房内；与热源距离应保持在1m以上。

应防止因环境温度和物理压力受到损害。

5.1.4 施工过程中，应防止油漆、沥青或其他化学溶剂接触污染加热管和发热电缆旳表面。

5.1.5 施工旳环境温度不适宜低于5℃；在低于0℃旳环境下施工时，现场应采用升温措施。

5.1.6 发热电缆间有搭接时，严禁电缆通电。

5.1.7 施工时不适宜与其他工种交叉施工作业，所有地面留洞应在填充层施工前完毕。

5.1.8 地面辐射供暖工程施工过程中，严禁人员踩踏加热管和发热电缆。

5.1.9 施工结束后应绘制竣工图，并应精确标注加热管、发热电缆敷设位置及地温传感器埋设地点。

5.2 绝热层旳铺设5.2.1 铺设绝热层旳地面应平整、干燥、无杂物。

墙面根部应平直，且无积灰现象。

5.2.2 绝热层旳铺设应平整，绝热层互相间接合应严密。

直接与土壤接触或有潮湿气体侵入旳地面，在铺放绝热层之前应先铺一层防潮层。

5.3 低温热水系统加热管旳安装5.3.1 加热管应按照设计图纸标定旳管间距和走向敷设，加热管应保持平直，管间距旳安装误差不应不小于10mm。

加热管敷设前，应对照施工图纸核定加热管旳选型、管径、壁厚，并应检查加热管外观质量，管内部不得有杂质。

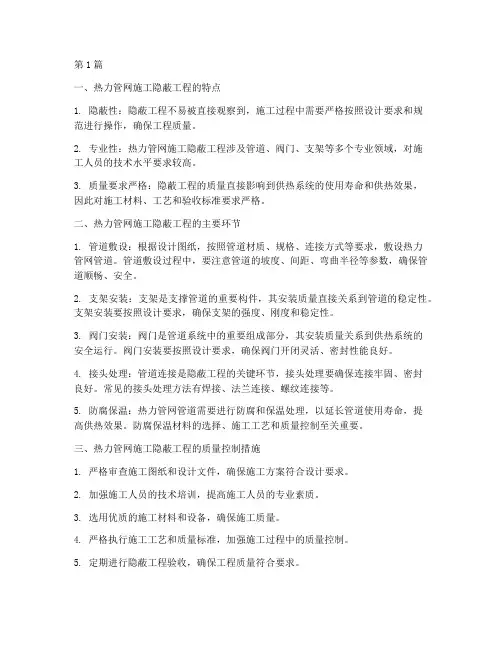

第1篇一、热力管网施工隐蔽工程的特点1. 隐蔽性：隐蔽工程不易被直接观察到，施工过程中需要严格按照设计要求和规范进行操作，确保工程质量。

2. 专业性：热力管网施工隐蔽工程涉及管道、阀门、支架等多个专业领域，对施工人员的技术水平要求较高。

3. 质量要求严格：隐蔽工程的质量直接影响到供热系统的使用寿命和供热效果，因此对施工材料、工艺和验收标准要求严格。

二、热力管网施工隐蔽工程的主要环节1. 管道敷设：根据设计图纸，按照管道材质、规格、连接方式等要求，敷设热力管网管道。

管道敷设过程中，要注意管道的坡度、间距、弯曲半径等参数，确保管道顺畅、安全。

2. 支架安装：支架是支撑管道的重要构件，其安装质量直接关系到管道的稳定性。

支架安装要按照设计要求，确保支架的强度、刚度和稳定性。

3. 阀门安装：阀门是管道系统中的重要组成部分，其安装质量关系到供热系统的安全运行。

阀门安装要按照设计要求，确保阀门开闭灵活、密封性能良好。

4. 接头处理：管道连接是隐蔽工程的关键环节，接头处理要确保连接牢固、密封良好。

常见的接头处理方法有焊接、法兰连接、螺纹连接等。

5. 防腐保温：热力管网管道需要进行防腐和保温处理，以延长管道使用寿命，提高供热效果。

防腐保温材料的选择、施工工艺和质量控制至关重要。

三、热力管网施工隐蔽工程的质量控制措施1. 严格审查施工图纸和设计文件，确保施工方案符合设计要求。

2. 加强施工人员的技术培训，提高施工人员的专业素质。

3. 选用优质的施工材料和设备，确保施工质量。

4. 严格执行施工工艺和质量标准，加强施工过程中的质量控制。

5. 定期进行隐蔽工程验收，确保工程质量符合要求。

6. 建立健全质量管理体系，加强质量监督和检查。

总之，热力管网施工隐蔽工程是供热系统安全、稳定运行的重要保障。

施工单位要高度重视隐蔽工程的质量控制，确保供热系统的使用寿命和供热效果。

第2篇一、施工准备1. 施工图纸会审：在施工前，组织相关部门对施工图纸进行会审，确保图纸的完整性和准确性，明确隐蔽工程的具体要求。

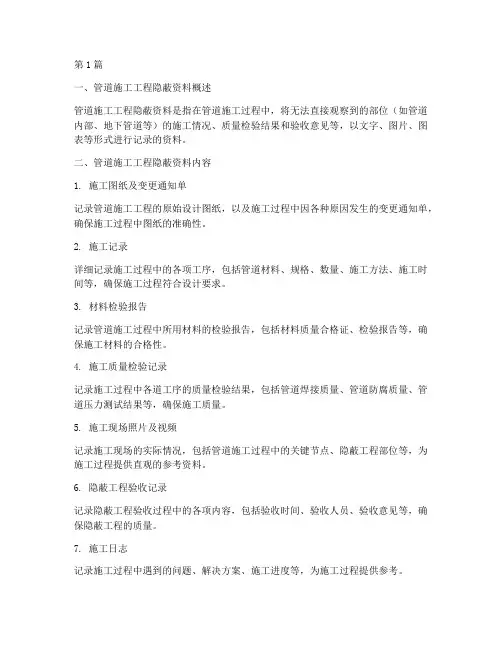

第1篇一、管道施工工程隐蔽资料概述管道施工工程隐蔽资料是指在管道施工过程中，将无法直接观察到的部位（如管道内部、地下管道等）的施工情况、质量检验结果和验收意见等，以文字、图片、图表等形式进行记录的资料。

二、管道施工工程隐蔽资料内容1. 施工图纸及变更通知单记录管道施工工程的原始设计图纸，以及施工过程中因各种原因发生的变更通知单，确保施工过程中图纸的准确性。

2. 施工记录详细记录施工过程中的各项工序，包括管道材料、规格、数量、施工方法、施工时间等，确保施工过程符合设计要求。

3. 材料检验报告记录管道施工过程中所用材料的检验报告，包括材料质量合格证、检验报告等，确保施工材料的合格性。

4. 施工质量检验记录记录施工过程中各道工序的质量检验结果，包括管道焊接质量、管道防腐质量、管道压力测试结果等，确保施工质量。

5. 施工现场照片及视频记录施工现场的实际情况，包括管道施工过程中的关键节点、隐蔽工程部位等，为施工过程提供直观的参考资料。

6. 隐蔽工程验收记录记录隐蔽工程验收过程中的各项内容，包括验收时间、验收人员、验收意见等，确保隐蔽工程的质量。

7. 施工日志记录施工过程中遇到的问题、解决方案、施工进度等，为施工过程提供参考。

8. 施工变更记录记录施工过程中因设计变更、现场实际情况等原因产生的变更，确保施工过程符合实际情况。

三、管道施工工程隐蔽资料的作用1. 保障施工质量通过对施工过程的记录和检验，确保施工质量达到设计要求，减少施工过程中的质量问题。

2. 便于施工管理为施工过程中的质量检查、验收提供依据，便于施工管理人员对施工过程进行有效管理。

3. 便于工程验收为工程验收提供详实的资料，确保工程验收的顺利进行。

4. 便于工程维护为工程维护提供参考，便于及时发现和解决管道问题。

总之，管道施工工程隐蔽资料是施工过程中不可或缺的重要文件，它对保障施工质量、便于施工管理、工程验收和工程维护具有重要意义。

因此，在施工过程中，应严格按照相关规范和标准，认真做好隐蔽资料的编制和整理工作。

监理实施细则（地暖工程）一、工程概况1、本工程采用分户计量的形式，热计量装置设立在水暖管井内，采暖方式为低温热水地板辐射采暖系统。

2、采暖共用立管采用热镀锌钢管，丝接，地板采用地面辐射专用PERT 管，规格为16/2.0MM 采暖系统排气，采用E121 型立式铜质自动排气阀。

3、保温层采容重为20KG/m3，厚度为2 用0mm 的聚苯板。

4、固定管卡为塑料管卡。

5、房间采暖盘管与墙间距为100mm，沿墙周边设立厚度为10mm 的软质泡沫。

6、本地面面积超出30M 或长度超出6M 时，混凝土填充层应设立间距不大于或等于6M,宽度不不大于或等于5MM 的收缩缝，缝中填充弹性膨胀材料。

7、加热管穿越伸缩缝处，应设长度不不大于100MM 柔性套管。

加热管的始末端当管间距不不大于100mm 时，设立柔性套管等保温方法。

8、管井内管道，明装管道及地下室采暖管道均需保温，保温材料采用难燃型高压聚乙烯高倍发泡体，保温厚度35mm，外包PAP 做保护层。

9、室内卫生间采用钢制单管厨浴散热器，型号为DYA1270/600\1.0.10、本工程地板采暖工程由专业厂家施工安装。

二、监理工作流程根据《监理规范》和有关规定，地暖工程监理工作流程以下：2.1、施工准备阶段监理流程1、熟悉本专业原则、规范、规程；2、理解《施工承包合同》以及有关合同；3、熟读图纸和技术文献，熟悉工程特点和技术质量规定；4、参加图纸交底和会审；5、审查《地暖施工方案》，审查意见报总监和甲方主管审批；6、以1~5 为根据，检查施工单位设备、机具、管理人员等施工准备状况，协助总监对分包单位的资质及其人员上岗证的检查和审查。

2.2、施工阶段监理流程1、分水器箱体验收、分水器箱体预埋检查；2、分水器、集水器验收和保温板、加热管、PE 波纹护管验收；3、基面完整性检查，即：混凝土地面及其水、电气、空调、新风等施工已达成允许地暖进场条件，会签地暖施工接受单；4、跟踪检查：伸缩缝填充材料固定、保温板及铝箔层铺设、加热盘管铺设、分水器和集水器的临时安装、PE 波纹护管套装；5、旁站第一次水密性试压；6、地暖铺设隐蔽工程验收，检查地暖伸缩缝填充材料固定，加热管安装；7、会签《混凝土浇筑》申请表，全程旁站混凝土浇筑；8、分水器、集水器和温控装置安装验收；9、第二次地暖系统水密性试压旁站；10、地暖系统调试及试运行。

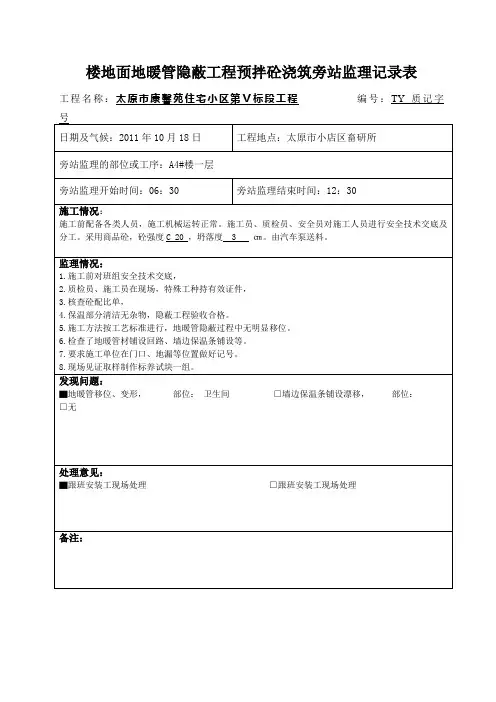

楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表小区第Ⅴ标段工程编号：TY质记字工程名称：太原市康馨苑住宅楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表小区第Ⅴ标段工程编号：TY质记字工程名称：太原市康馨苑住宅楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表小区第Ⅴ标段工程编号：TY质记字工程名称：太原市康馨苑住宅楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字楼地面地暖管隐蔽工程预拌砼浇筑旁站监理记录表工程名称：太原市康馨苑住宅小区第Ⅴ标段工程编号：TY质记字。

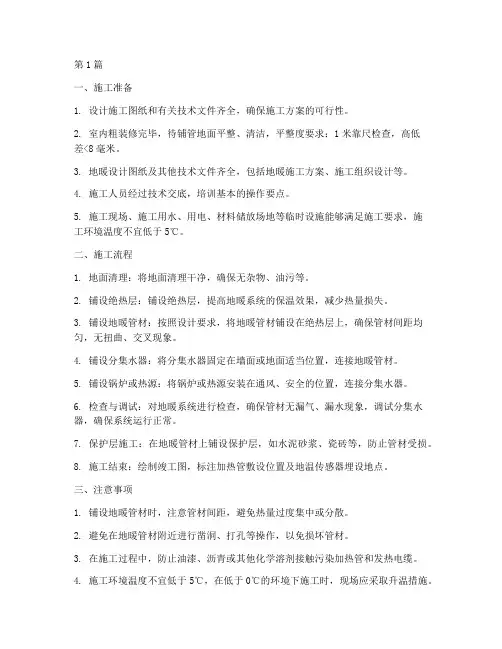

第1篇一、施工准备1. 设计施工图纸和有关技术文件齐全，确保施工方案的可行性。

2. 室内粗装修完毕，待铺管地面平整、清洁，平整度要求：1米靠尺检查，高低差<8毫米。

3. 地暖设计图纸及其他技术文件齐全，包括地暖施工方案、施工组织设计等。

4. 施工人员经过技术交底，培训基本的操作要点。

5. 施工现场、施工用水、用电、材料储放场地等临时设施能够满足施工要求，施工环境温度不宜低于5℃。

二、施工流程1. 地面清理：将地面清理干净，确保无杂物、油污等。

2. 铺设绝热层：铺设绝热层，提高地暖系统的保温效果，减少热量损失。

3. 铺设地暖管材：按照设计要求，将地暖管材铺设在绝热层上，确保管材间距均匀，无扭曲、交叉现象。

4. 铺设分集水器：将分集水器固定在墙面或地面适当位置，连接地暖管材。

5. 铺设锅炉或热源：将锅炉或热源安装在通风、安全的位置，连接分集水器。

6. 检查与调试：对地暖系统进行检查，确保管材无漏气、漏水现象，调试分集水器，确保系统运行正常。

7. 保护层施工：在地暖管材上铺设保护层，如水泥砂浆、瓷砖等，防止管材受损。

8. 施工结束：绘制竣工图，标注加热管敷设位置及地温传感器埋设地点。

三、注意事项1. 铺设地暖管材时，注意管材间距，避免热量过度集中或分散。

2. 避免在地暖管材附近进行凿洞、打孔等操作，以免损坏管材。

3. 在施工过程中，防止油漆、沥青或其他化学溶剂接触污染加热管和发热电缆。

4. 施工环境温度不宜低于5℃，在低于0℃的环境下施工时，现场应采取升温措施。

5. 施工结束后，对地暖系统进行试运行，确保系统运行稳定、安全。

总之，地暖隐蔽工程施工是一项技术要求较高的工程，施工过程中要严格按照设计要求和施工规范进行操作，确保地暖系统的稳定性和使用寿命。

第2篇一、施工准备1. 设计审查：在施工前，需对地暖设计图纸进行审查，确保设计合理、符合国家标准。

2. 材料准备：根据设计要求，准备所需地暖管材、保温材料、连接件等，确保材料质量符合国家标准。

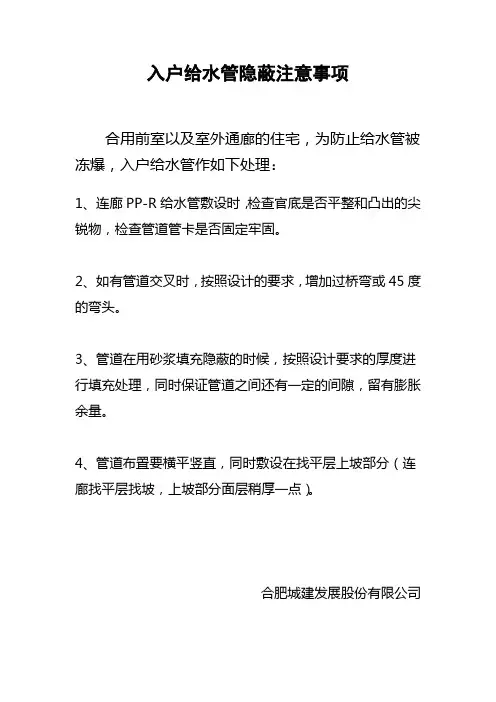

入户给水管隐蔽注意事项
合用前室以及室外通廊的住宅，为防止给水管被冻爆，入户给水管作如下处理：
1、连廊PP-R给水管敷设时，检查官底是否平整和凸出的尖锐物，检查管道管卡是否固定牢固。

2、如有管道交叉时，按照设计的要求，增加过桥弯或45度的弯头。

3、管道在用砂浆填充隐蔽的时候，按照设计要求的厚度进行填充处理，同时保证管道之间还有一定的间隙，留有膨胀余量。

4、管道布置要横平竖直，同时敷设在找平层上坡部分（连廊找平层找坡，上坡部分面层稍厚一点）。

合肥城建发展股份有限公司
技术研发部。
