中央空调系统水泵变频节能改造方案

中央空调节能改造方案（变频）1.中央空调工作原理中央空调系统主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和散热水塔组成，其系统结构如:(图1所示)制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻水泵将冷冻水送到各风机风中的冷却盘管中，由风机吹送冷风达到降温的目的。

经蒸发后制冷剂在冷凝器中释放出热量，与冷却循环水进行热交换，由冷却水泵将带来热量的冷却水泵到散热水塔上由水塔风扇对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。

2.中央空调应用背景中央空调系统是一个庞大的设备群体，大量的统计结果表明，空调系统所消耗的电能，约占楼宇电耗的40～60%。

就任何建筑物来说，选用空调系统都是按当地最热天气时所需的最大制冷量来选取择机型的，且留有10%～15%的余量，各配套系统按最大负载量配置，这种选择不是最合理的。

在组成空调系统的各种设备中，水泵所消耗的电能约占整个空调系统的四分之一左右。

早期空调的水泵普遍采用定流量工作，能源浪费非常严重。

而实际运行时，中央空调的冷负荷总是在不断变化的，冷负荷变化时所需的冷媒水、冷却水的流量也不同，冷负荷大时所需的冷媒水、冷却水的流量也大，反之亦然。

我们根据中央空调机组运行状态的数据分析，中央空调机组90%的运行时间处于非满负荷运行状态。

而冷冻水泵、冷却水泵以及风机在此90%的时间内仍处于100%的满负荷运行状态。

这样就导致了“大流量小温差”的现象，使大量的电能白白浪费。

3. 中央空调节能原理我们知道中央空调的水循环系统主要由冷却水泵和冷冻水泵组成。

从水泵的工作原理可知：水泵流量与水泵（电机）转速的一次方成正比，水泵扬程与水泵（电机）转速的两次方成正比，水泵轴功率与水泵转速的三次方成正比（既水泵的轴功率与供电频率的三次方成正比）。

根据上述原理可知只要改变水泵的转速就可改变水泵的功率。

例如：将供电频率由50Hz降为45Hz，功率只有原来的72.9%。

中央空调系统水泵变频节能改造方案三、中央空调系统构成及工作原理1、冷冻机组：通往各个房间的循环水由冷冻机组进行“内部热交换”作用,使冷冻水降温为5~7℃。

并通过循环水系统向各个空调点提供外部热交换源。

内部热交换产生的热量，通过冷却水系统在冷却塔中向空气中排放。

内部热交换系统是中央空调的“制冷源”。

2、冷冻水塔：用于为冷冻机组提供“冷却水”.3、“外部热交换"系统：由两个循环水系统组成：⑴、冷冻水循环系统由冷冻泵及冷冻管道组成。

从冷冻机组流出的冷冻水由冷冻泵加压送入冷冻水管道,在各个房间内进行热交换，带走房间内的热量，使房间内的温度下降。

⑵、冷却水循环系统由冷却泵、冷却水管道及冷却塔组成。

冷冻机组进行热交换，使水温冷却的同时,必将释放大量的热量，该热量被冷却水吸收，使冷却水温度升高,冷却泵将升了温的冷却水压入水塔，使之在冷却塔中与大气进行热交换，然后再将降了温的冷却水,送回到冷冻机组，如此不断循环,带走冷冻机组成释放的热量。

4、冷却风机⑴、室内风机:安装于所有需要降温的房间内，用于将由冷冻水冷却了的冷空气吹入房间，加速房间内的热交换；⑵、冷却塔风机用于降低冷却塔中的水温，加速将“回水”带回的热量散发到大气中去。

中央空调系统的四个部分都可以实施节电改造.但冷冻水机组和冷却水机组的改造改造后节电效果最为理想，文章中我们将重点阐述对冷冻机组和冷却机组的变频调速技术改造。

四、中央空调变频系统改造方案现将内蒙古某饭店的中央空调系统的变频节能改造方案做一具体介绍。

1．中央空调原系统简介：1.1该集饭店中央空调系统改造前的主要设备和控制方式：450冷吨冷气主机2台，型号为特灵二极式离心机，两台并联运行；冷冻水泵2台，扬程28米配有功率45KW，冷却水泵有2台，扬程35米，配用功率75KW。

均采用两用一备的方式运行。

冷却塔2台，风扇电机11KW，并联运行。

室内风机4台，5。

5KW,并联运行。

1。

2原系统的运行及存在问题:该饭店是一家五星饭店,为了给客入营造一个良好的居住环境，饭店大部空间采用全封密的，且饭店大部分空间自然通风效果不好，所以对夏季冷气质量的要求较高.由于中央空调系统设计时必须按天气最热、负荷最大时设计，且留有10％—20％左右的设计余量.其中冷冻主机可以根据负载变化随之加载或减载，冷冻水泵和冷却水泵却不能随负载变化作出相应的调节.这样，冷冻水、冷却水系统几乎长期在大流量、小温差的状态下运行，造成了能量的极大浪费。

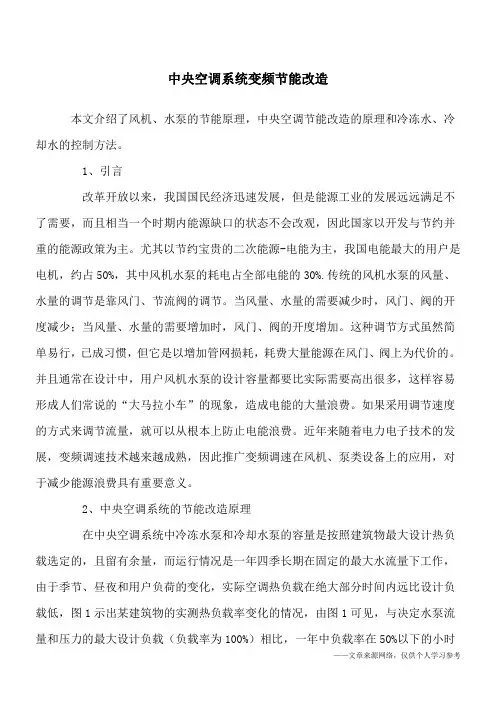

中央空调系统变频节能改造本文介绍了风机、水泵的节能原理，中央空调节能改造的原理和冷冻水、冷却水的控制方法。

1、引言在中央空调系统中冷冻水泵和冷却水泵的容量是按照建筑物最大设计热负载选定的，且留有余量，而运行情况是一年四季长期在固定的最大水流量下工作，由于季节、昼夜和用户负荷的变化，实际空调热负载在绝大部分时间内远比设计负载低，图1示出某建筑物的实测热负载率变化的情况，由图1可见，与决定水泵流量和压力的最大设计负载（负载率为100%）相比，一年中负载率在50%以下的小时数约占全部运行时间的50%以上。

一般冷冻水设计温差为5～7℃，冷却水的设计温差为4～5℃，在系统流量固定的情况下，全年决大部分运行时间温差仅为1.0～3.0℃，既在低温差、大流量情况下工作，从而增加了管路系统的能量损失，浪费了水泵运行的输送能量。

根据统计分析，一般空调水泵的耗电量约占总空调系统耗电量的20～30%，故节约低负载时水系统的输送能量，具有很重要的意义，因此，随热负载而改泵的轴功率=（有效功率）/泵的效率（kW）电动机输出功率=（1.05～1.2）×轴功率（kW）（2）管网的水阻特性当管网的水阻R保持不变时，水量与过水阻力之间的关系是不确定的，即水量Q与过水阻力h按阻力定律变化，其表达式为：式中，H—过水阻力，R—水阻系数。

H=f（Q）关系曲线为水阻特性曲线，呈抛物线形状，水阻系数R越大，曲线越陡，即过水阻力越大。

3）风机、泵类调速控制节能原理由流体力学可知，水量Q与转速的一次方成正比，压力H与转速的平方成（例如出水T=5℃）制高温冷却水（冷凝器出水）的温度，即可控制温差，现采用温度变送器，PID调节器和变频器组成闭环控制系统，冷凝器出水温度控制在T（例凝器出水）的温度，即可控制温差，现采用温度变送器，PID调节器和变频器组成闭环控制系统，冷凝器出水温度控制在T（例如：37℃），使冷却水泵的转速相应于热负载的变化而变化。

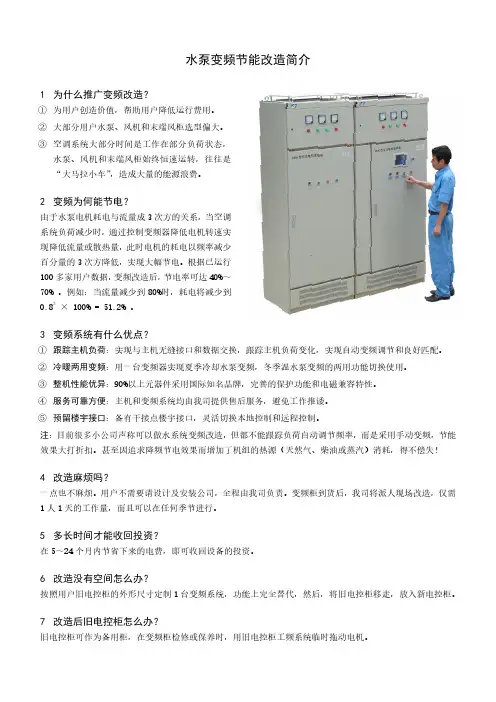

水泵变频节能改造简介1为什么推广变频改造？①为用户创造价值，帮助用户降低运行费用。

②大部分用户水泵、风机和末端风柜选型偏大。

③空调系统大部分时间是工作在部分负荷状态，水泵、风机和末端风柜始终恒速运转，往往是“大马拉小车”，造成大量的能源浪费。

2变频为何能节电？由于水泵电机耗电与流量成3次方的关系，当空调系统负荷减少时，通过控制变频器降低电机转速实现降低流量或散热量，此时电机的耗电以频率减少百分量的3次方降低，实现大幅节电。

根据已运行100多家用户数据，变频改造后，节电率可达40%～70% 。

例如：当流量减少到80%时，耗电将减少到0.83× 100% = 51.2% 。

3变频系统有什么优点？①跟踪主机负荷：实现与主机无缝接口和数据交换，跟踪主机负荷变化，实现自动变频调节和良好匹配。

②冷暖两用变频：用一台变频器实现夏季冷却水泵变频，冬季温水泵变频的两用功能切换使用。

③整机性能优异：90%以上元器件采用国际知名品牌，完善的保护功能和电磁兼容特性。

④服务可靠方便：主机和变频系统均由我司提供售后服务，避免工作推诿。

⑤预留楼宇接口：备有干接点楼宇接口，灵活切换本地控制和远程控制。

注：目前很多小公司声称可以做水系统变频改造，但都不能跟踪负荷自动调节频率，而是采用手动变频，节能效果大打折扣。

甚至因追求降频节电效果而增加了机组的热源（天然气、柴油或蒸汽）消耗，得不偿失！4改造麻烦吗？一点也不麻烦。

用户不需要请设计及安装公司，全程由我司负责。

变频柜到货后，我司将派人现场改造，仅需1人1天的工作量，而且可以在任何季节进行。

5多长时间才能收回投资？在5～24个月内节省下来的电费，即可收回设备的投资。

6改造没有空间怎么办？按照用户旧电控柜的外形尺寸定制1台变频系统，功能上完全替代，然后，将旧电控柜移走，放入新电控柜。

7改造后旧电控柜怎么办？旧电控柜可作为备用柜，在变频柜检修或保养时，用旧电控柜工频系统临时拖动电机。

中央空调冷冻水泵的节能改造【摘要】本文论述如何利用PLC和变频调速技术对中央空调的冷冻水泵进行节能改造。

改造后，系统构成了一个温差闭环自动控制系统，以达到自动调节中央空调冷冻水泵电机转速，改变了输出流量，实现降低能耗，取得了良好的经济效果。

【关键词】空调PLC 变频器水泵节能改造前言在带领学生到某中央空调使用单位实习期间，本人参与了该单位中央空调冷冻水泵的节能改造，利用PLC和变频调速技术，使中央空调冷冻水系统构成一个温差闭环控制系统，根据冷冻水的进水、出水温度进行比较，得出偏差值，经过变频器内部PID运算，自动调节变频器输出频率，改变水泵电机转速，从而提高了水泵的工作效率。

1 节能改造的必要性中央空调系统主要由冷冻机组、冷却水塔、末端风机盘管及循环水系统（包括冷却水系统和冷冻水系统）、新风机等组成。

该单位的冷冻水泵为4台，其中3台电动机的额定功率为55KW，另1台电动机的额定功率为35KW，电动机起动方式为Y/△起动；冷却水泵为4台，其中3台电动机的额定功率为45KW，另1台电动机的额定功率为30KW，电动机起动方式为Y/△起动。

该单位的中央空调水系统为定流量系统，水系统的能耗一般约占空调系统总能耗量的15%～20%。

水泵的水流量系统都是按工况进行设计，因此冷冻机组和水泵容量往往设计过大。

如果系统中的水泵电机能够根据进水、出水的温度进行比较，得出偏差值，通过变频器改变输出频率，来自动调节水泵电机的转速，这将成为一种有效的节能措施。

所以，要降低空调系统的运行能耗，对现有中央空调水系统进行节能改造是十分有必要的（见图1）。

2 变频调速控制的节能原理2.1 变水量系统的基本原理变水量系统运行的基本原理可用热力学第一定律表述为：q=QC△t。

热力学第一定律表明，在冷水系统中，可以跟据冷负荷的大小调整冷水流量或冷水系统进、出水温差。

如果保持冷水进、出水温差△t不变，改变冷水流量Q，则形成变水量系统。

如果使流量与负荷真正满足热力学第一定律：q=QC△t则必须使用变速水泵。

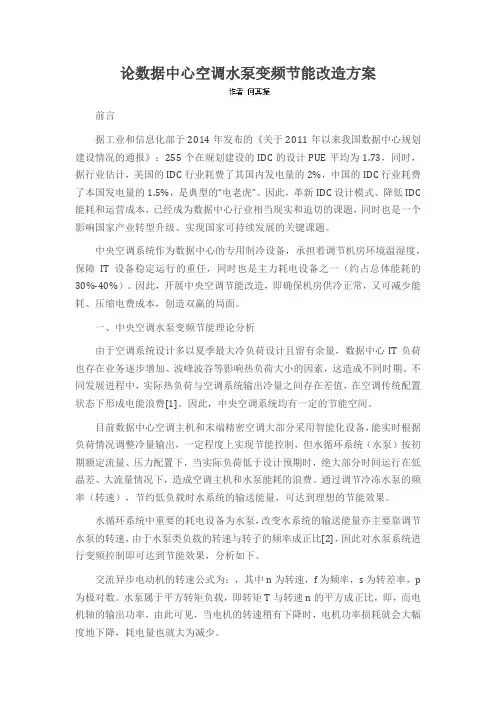

论数据中心空调水泵变频节能改造方案前言据工业和信息化部于2014年发布的《关于2011年以来我国数据中心规划建设情况的通报》：255个在规划建设的IDC的设计PUE平均为1.73，同时，据行业估计，美国的IDC行业耗费了其国内发电量的2%，中国的IDC行业耗费了本国发电量的1.5%，是典型的“电老虎”。
