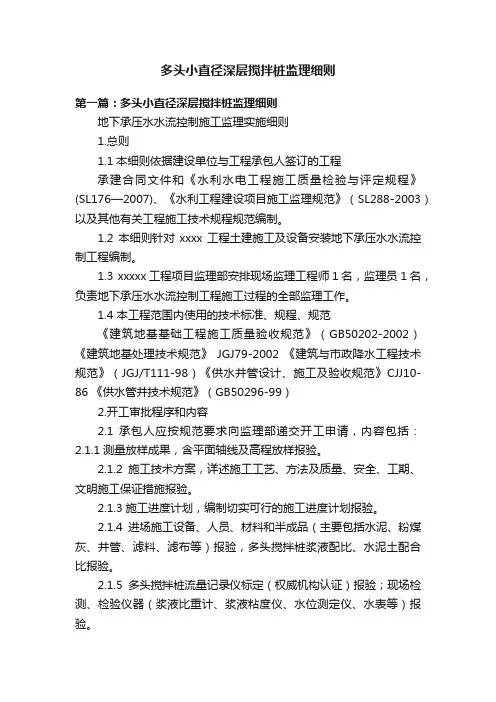

地下承压水水流控制施工监理实施细则1.总则1.1本细则依据建设单位与工程承包人签订的工程承建合同文件和《水利水电工程施工质量检验与评定规程》(SL176—2007)、《水利工程建设项目施工监理规范》（SL288-2003）以及其他有关工程施工技术规程规范编制。
1.2 本细则针对xxxx工程土建施工及设备安装地下承压水水流控制工程编制。
1.3 xxxxx工程项目监理部安排现场监理工程师1名，监理员1名，负责地下承压水水流控制工程施工过程的全部监理工作。
1.4 本工程范围内使用的技术标准、规程、规范《建筑地基基础工程施工质量验收规范》（GB50202-2002）《建筑地基处理技术规范》JGJ79-2002《建筑与市政降水工程技术规范》（JGJ/T111-98）《供水井管设计、施工及验收规范》CJJ10-86《供水管井技术规范》（GB50296-99）2.开工审批程序和内容2.1 承包人应按规范要求向监理部递交开工申请，内容包括：2.1.1测量放样成果，含平面轴线及高程放样报验。
2.1.2施工技术方案，详述施工工艺、方法及质量、安全、工期、文明施工保证措施报验。
2.1.3施工进度计划，编制切实可行的施工进度计划报验。
2.1.4进场施工设备、人员、材料和半成品（主要包括水泥、粉煤灰、井管、滤料、滤布等）报验，多头搅拌桩浆液配比、水泥土配合比报验。
2.1.5多头搅拌桩流量记录仪标定（权威机构认证）报验；现场检测、检验仪器（浆液比重计、浆液粘度仪、水位测定仪、水表等）报验。
2.2 上述报送文件连同审签意见单一式五份，经承包人项目经理签署后递交，监理部审阅后限时返回审签意见单一份，原文件不退回。
审签意见包括’“照此执行”、“按批复意见修改后执行”、“同意此方案”、及“修改后重新报送”四种。
2.3 除非承包人接到的批复意见为“修改后重新报送”，否则承包人可即向监理部申请开工许可文件，监理部将于接受承包人申请后的24h内开出相应工程项目的开工批复文件。
2.4 监理工程师对施工所进行的任何对照、检查、检验和批准，并不意味着可减轻承包人所应负的合同责任。
3.质量控制的内容措施和方法3.1测量放样测量放线复核，重点是多头搅拌桩防渗墙控制轴线、降压井和观测井井位，并检测机架平台平整度和导架垂直度，确保墙体垂直度小于5‰，降压井和观测井垂直度小于1％。
3.2 质量控制标准、检验内容、质量控制措施3.2.1多头搅拌桩防渗墙为封闭止水帷幕，主要围封拦截9#层承压水，质量控制标准施工图规定防渗指标渗透系数小于10-6cm/s；桩间搭接满足成墙厚度20cm；墙体垂直度小于3‰；设计要求水泥掺入量12％，为保证9#层承压水封闭效果，实际控制水泥掺入量经建设处、设计院、监理部、项目经理部共同商定按15%控制；注浆浆液水灰比按1.3:1控制。
3.2.2降压井单井控制标准包括出水量、井水含砂率、垂直度。
本工程在多头搅防渗墙封闭圈内抽水，补给水源被拦截，出水量先大后小，因此出水量按成井后初期出水量控制为宜，根据透水层厚度、水头、渗透系数等参数计算和以往的类似工程经验，本工程单井初期出水量暂估每小时10立方米，施工中根据试验适当调整确定初期出水量验收标准。
井水含砂率按照规范要求小于1/20000(体积比)控制。
垂直度偏差小于1％控制。
3.2.3观测井控制标准是保证井内水位反映9#承压含水层的水位变化情况，要求成井后井内外水流通畅。
3.3 质量控制点和旁站监理3.3.1多头搅防渗墙质量控制点包括：垂直度、有效注浆量、有效搭接。
垂直度和有效搭接采用随机抽查监理，有效注浆量通过旁站监督和流量记录仪记录数据检查。
3.3.2 降压井（含观测井）质量控制点为安装、滤布包扎、填砾施工、洗井，采取旁站监理。
3.4 原材料、井管构件质量控制本工程主要材料和构件包括井管、滤布、滤料等选择严格按照规定要求验收，不符合要求的杜绝使用。
降压井井管采用标准钢筋混凝土预制管件，观测井采用钢管制作，滤布采用60~80目/cm2的尼龙纱布，滤料采用1~3mm的颗粒料，且按9#土层筛分试验，采用D50=(8~12)d50公式计算的级配配置。
3.5 工程质量检测实验多头搅防渗墙的水泥土配比、水灰比确定、水泥土抗渗指标和抗压指标（有必要时增加水泥土取芯检测）必须由具备检测试验资质的机构进行检测，并出具符合要求的检测报告。
滤料筛分、降压井出水含砂率试验应由现场具备上岗资质的专业人员进行。
其他现场检验（降压井单井和群井抽水试验和记录、观测井水位观测和记录、多头搅注浆浆液比重和水灰比测定、每幅墙体注浆量计量和统计等有施工技术人员现场跟班检验。
所有检测检验的报告和数据均应报监理部。
3.6 多头搅防渗墙施工过程质量控制3.6.1水泥浆水灰比和水泥掺入量控制本工程设计图纸要求水灰比为0.45-0.55，设计院在技术交底时承包商和监理部提出：设计水图水灰比要求偏小，根据以往的工程经验这种水灰比在现场施工不具有可行性。
经过讨论形成共识，在满足设计中提出的防渗和强度指标要求的前提下，由承包商根据现场地质条件委托具备资质的检测单位进行配合比试验调整水灰比，试验时可相应提高水泥掺入量，将试验结果报送监理部、建设处、设计单位，由设计院最终确认水泥掺入比和水灰比。
水泥掺入量和水灰比确定后，必须严格控制。
水泥浆配置应经过监理部确认的量具和容器按比例拌制，掺入量以流量记录仪记录为主、现场容器计量为辅并相互验证的方法进行。
3.6.2墙体垂直度控制开机前钻机平台四角抄平，检查导向架的垂直度，开机后随时观察控制其铅直度满足规范要求(垂直度偏差不得超过5‰)，当钻头出浆后方可向下钻进。
3.6.3制浆、供浆、注浆控制水泥浆液须按确定的施工配比拌制，搅拌均匀、输送连续，不得离析。
水灰比必须认真控制，可采用泥浆比重计对各台班进行随机抽样测试；注浆量应满足设计及施工段浆量，并保证施工时孔口有轻微返浆，以保证土体有效注浆量。
3.6.4经过现场试验确定注浆压力、下钻或提升速度、注浆量、搅拌频率等施工工艺参数，保证四个施工工艺参数互相匹配，以指导施工。
3.6.5校验每根桩间、每幅成墙间的搭接，保证成墙厚度大于等于20cm。
3.7降压井（含观测井）施工过程质量控制3.7.1井位布置和井体结构设计检查承包商井位布置设计，既要满足降低承压水、满足基坑安全开挖的要求，又要不影响其他部位工程施工。
检查承包商井体结构设计，是否适合本工程地质情况、材料料源情况，是否满足降水要求。
3.7.2 钻井施工控制主要包括：钻井垂直度控制，保证垂直度，偏差小于1%；钻井泥浆控制，钻进时的泥浆比重控制在1.2左右，粘度大于18秒；钻井深度控制，钻进时跟踪检查9#土层的实际标高和厚度，确保穿过9#土层进入10#土层（承压水底板、不透水层）1.5m以上。
3.7.3 清孔置换泥浆控制钻进到预定标高进行清孔，清孔时的置换泥浆控制指标为泥浆比重1.05，粘度大于18秒，含砂率小于3%；3.7.4 井管沉放质量控制沉放井管前，先天20cm厚度的砂石料垫底，再进行井管沉放；井管焊接牢固并保证垂直度；井管外侧分段布置限位木块保证四周滤层厚度均匀；双层滤布均匀包裹并绑扎牢靠，滤布内衬具有一定刚度并做到不阻水。
3.7.5 填砾质量控制本工程井深不大，承包商施工方案采取静水填砾法施工是可行的，静水填砾时主要控制四周均匀下料，定时用测绳测量，定时摇动井管保证砾料均匀上升和密实。
3.7.6 洗井质量控制本工程采取水泵灌抽交替洗井法和提拔活塞洗井法，目的是钻进护壁形成的泥皮，洗清砾料中的包裹泥浆以及细小颗粒而畅通渗透通道，降低井水的含砂量，进一步密实四周滤层，增大出水量。
3.7.7 试抽水质量控制选择匹配的水泵自上而下分节抽水，一次下到井底抽水不利于滤层的稳定，初次抽水宜边灌水、边抽水，可稀释井内泥浆和清除井底的沉淀物，在水质变清前应连续抽水，直至变清。
3.7.8 出水水质检查出水量采用水表检查测定，含砂率取样检验。
3.7.9 降水效果检验单井完成后应采取保护措施，间隔抽水，防止成井淤塞；群井完成后进行降水效果检验，通过观测井检查降水区域内各个部位的承压水水头；降水效果的检验的指标是确保9#承压水头降至基坑底部50cm以下，如果达不到预定降水高程，应增加深井，直到满足基坑安全开挖为止。
观测井只要保证与9#承压含水层连通，反映9#承压含水层水位即可。
4.工程质量评定内容、程序、依据4.1项目划分：依据《江苏省水利工程施工质量检验评定标准》要求结合工程施工工艺进行划分。
多头搅防渗墙为分部工程，四边墙身各位一个单元；降压井（含观测井）作为一个单元工程。
4.2质量评定内容：4.2.1 多头搅防渗墙质量评定内容水泥土防渗指标和强度指标、理论注浆量和有效注浆量、水泥掺入量和水灰比、墙体垂直度、墙体厚度、墙体底标高、桩间搭接厚度、水泥土搅拌均匀性。
4.2.2 降压井质量评定内容降压井单井控制标准包括出水量、井水含砂率、垂直度、井底标高(或井深)、滤层厚度和均匀性、井管质量、滤料粒径、滤布目数等。
其中出水量评定应根据理论计算和以往的工程经验结合现场抽水试验确定出水量验收指标。
4.2.3降压井群井抽水试验质量评定内容为群井总出水量、9#土层承压水水头降低的深度（是否降至基坑底50cm以下）。
4.2.3 观测井质量评定内容观测井质量评定内容包括井深、垂直度、与9#土层是否有效连通并反映9#承压含水层的水头高度。
4.3 工程质量评定程序4.3.1 多头搅防渗墙的每幅施打按照工序报验程序评定；四周墙体按每边作为一个单元工程评定；整个多头搅防渗墙作为一个分部工程评定。
分部工程的验收工作由建设处组织，或者由建设处委托监理部组织。
4.3.2 降压井单井按照工序报验程序评定；全部降压井作为一个单元工程进行评定。
4.3.3 观测井单井按照工序报验程序评定；全部降压井作为一个单元工程进行评定。
4.4 工程质量评定依据详见1.4 条标准、规范；施工图；招标文件。
5.工程质量问题的处理5.1 本工程质量问题的事前分析多头搅防渗墙、降压井、观测井为本工程保证基坑、基础工程和下部结构工程安全的施工措施，非永久建筑物。
其中多头搅防渗墙作用为基坑外围截渗，降压井的作用为多头搅防渗墙围封圈内降低9#承压含水层水头，观测井的作用为观测检验采取截渗降水后的实际降水效果。
三项工作内容三位一体。
因此，检验工程质量的最终认定标准是9#承压含水层的水头是否有效地控制基坑底50cm以下。
在地质条件无明显变化的前提下，降水效果达不到预定要求，说明多头搅防渗墙或降水井不能满足要求。
如果降压井不合格，作为施工常规措施，作为废井处理，承包商必须无条件的另行补井并承担补井费用，对工程无质量后遗症，因此不作为质量问题处理。
