管顶平接和管底平接是给排水工程中常见的两种管道连接方式，主要用于不同管径的管道衔接或者大管与小管的对接。
这两种连接方式的主要区别在于连接处的标高位置不同：
1. 管顶平接：是指将上游管段终端和下游管段起端的管内顶标高设置为相同，通常用于上下游管径不同的污水管道衔接。
这种连接方式可以保证进入管道的空气能够排出而不在管道顶部集聚，有利于管道内气体的排放和防止气阻现象。
2. 管底平接：则是使两个不同管径的管道连接时，管道底保持齐平。
这种方式常用于管径不同时的管道连接，可以确保连接处的稳定性和流量顺畅。
在实际应用中，无论采用哪种衔接方法，都需要遵守一些通用原则：
- 下游管段起端的水面和管底标高不得高于上游管段终端的水面和管底标高，以避免上游管段中形成回水造成淤积。
- 尽可能提高下游管段的高程，减少埋深，降低工程造价。
- 连接方式要有利于管道的维护和检修。
正确的管道连接方式对于保证排水系统的正常运行、防止堵塞和降低维护成本至关重要。

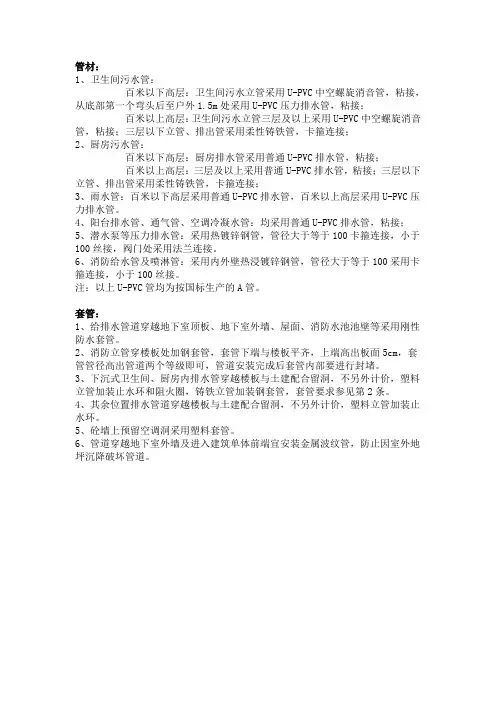

管材：
1、卫生间污水管：
百米以下高层：卫生间污水立管采用U-PVC中空螺旋消音管，粘接，从底部第一个弯头后至户外1.5m处采用U-PVC压力排水管，粘接；
百米以上高层：卫生间污水立管三层及以上采用U-PVC中空螺旋消音管，粘接；三层以下立管、排出管采用柔性铸铁管，卡箍连接；
2、厨房污水管：
百米以下高层：厨房排水管采用普通U-PVC排水管，粘接；
百米以上高层：三层及以上采用普通U-PVC排水管，粘接；三层以下立管、排出管采用柔性铸铁管，卡箍连接；
3、雨水管：百米以下高层采用普通U-PVC排水管，百米以上高层采用U-PVC压力排水管。
4、阳台排水管、通气管、空调冷凝水管：均采用普通U-PVC排水管，粘接；
5、潜水泵等压力排水管：采用热镀锌钢管，管径大于等于100卡箍连接，小于100丝接，阀门处采用法兰连接。
6、消防给水管及喷淋管：采用内外壁热浸镀锌钢管，管径大于等于100采用卡箍连接，小于100丝接。
注：以上U-PVC管均为按国标生产的A管。
套管：
1、给排水管道穿越地下室顶板、地下室外墙、屋面、消防水池池壁等采用刚性防水套管。
2、消防立管穿楼板处加钢套管，套管下端与楼板平齐，上端高出板面5cm，套管管径高出管道两个等级即可，管道安装完成后套管内部要进行封堵。
3、下沉式卫生间、厨房内排水管穿越楼板与土建配合留洞，不另外计价，塑料立管加装止水环和阻火圈，铸铁立管加装钢套管，套管要求参见第2条。
4、其余位置排水管道穿越楼板与土建配合留洞，不另外计价，塑料立管加装止水环。
5、砼墙上预留空调洞采用塑料套管。
6、管道穿越地下室外墙及进入建筑单体前端宜安装金属波纹管，防止因室外地坪沉降破坏管道。
水管连接方法水管连接是指在建筑、工程、家居装修等领域中常见的操作，它关乎到水管系统的安全和稳定性。
正确的水管连接方法不仅可以确保水管系统的正常运行，还能够避免因连接不当而导致的漏水、渗漏等问题。
因此，掌握水管连接方法是非常重要的。
下面将介绍几种常见的水管连接方法。
首先，我们来介绍常见的水管连接材料。
常见的水管连接材料包括PVC管、PE管、铜管、不锈钢管等。
在选择水管连接材料时，需要根据实际使用需求和环境条件来进行选择，确保选用的材料符合相关标准要求，并且能够长期稳定使用。
其次，我们来介绍水管连接的基本工具。
进行水管连接时，通常需要使用到一些基本的工具，如扳手、扭力扳手、切割工具、热熔机等。
这些工具能够帮助我们进行水管的切割、连接、固定等操作，提高工作效率，确保连接的质量。
接下来，我们将介绍几种常见的水管连接方法。
首先是热熔连接法。
热熔连接法是将两根塑料管通过加热热熔机使其软化，然后迅速连接在一起，冷却后形成牢固的连接。
这种连接方法适用于PVC管、PE管等塑料管材的连接，连接牢固、密封性好，是常见的连接方法之一。
其次是压接连接法。
压接连接法是通过专用的压接工具将水管和管件进行连接，利用机械力将管件压入水管内部，形成牢固的连接。
这种连接方法适用于铜管、不锈钢管等金属管材的连接，连接牢固、耐高压，是常见的连接方法之一。
最后是螺纹连接法。
螺纹连接法是通过管件上的螺纹与水管上的螺纹相互螺纹，利用螺纹的紧固作用形成连接。
这种连接方法适用于一些特殊场合，如连接阀门、水表等，连接方便、可拆卸，是常见的连接方法之一。
总的来说，水管连接方法的选择应根据具体情况来确定，需要考虑管材的种类、工作压力、工作温度、使用环境等因素。
在进行水管连接时，需要严格按照相关标准和规范进行操作，确保连接质量，避免因连接不当而导致的问题。
希望本文介绍的水管连接方法能够对大家有所帮助。
在管道工程施工中，根据所用管材和用途，有多种常用的管道连接方法。
以下是其中一些常见的连接方式：
1. 螺纹连接：利用带螺纹的管道配件连接。
适用于管径小于或等于100毫米的镀锌钢管，通常用于明装管道。
钢塑复合管也常使用螺纹连接。
2. 法兰连接：适用于直径较大的管道。
法兰连接常用于主干道连接阀门、止回阀、水表、水泵等处，以及需要经常拆卸、检修的管段上。
3. 焊接：适用于不镀锌钢管，多用于暗装管道和直径较大的管道。
在高层建筑中也广泛应用。
铜管连接可采用专用接头或焊接。
4. 沟槽连接（卡箍连接）：适用于直径大于或等于100毫米的镀锌钢管，如消防水、空调冷热水、给水、雨水等系统。
沟槽连接具有操作简单、不影响管道原有特性、施工安全、系统稳定性好、维修方便等特点。
5. 卡套式连接：铝塑复合管通常采用螺纹卡套压接。
铜管的连接也可采用螺纹卡套压接。
6. 卡压连接：不锈钢卡压式管件连接技术取代了传统的螺纹、焊接、胶接等给水管道连接技术。
它具有保护水质卫生、抗腐蚀性强、使用寿命长等优点。
7. 热熔连接：PPR管的连接方法采用热熔器进行热熔连接。
8. 承插连接：用于给水及排水铸铁管及管件的连接。
有柔性连接和刚性连接两类。
柔性连接采用橡胶圈密封，刚性连接采用石棉水泥或膨胀性填料密封，重要场合可用铅密封。
请根据具体情况选择适合的连接方式，以确保管道的安全和可靠运行。
给排水系统管材及连接方式一、消防给水管材及接法1.管材自动喷水灭火系统和水喷雾灭火系统报警阀以前的管道、消火栓系统给水管，架空时应采纳内外壁热浸镀锌钢管；埋地时应采纳球墨铸铁管，自动喷水灭火系统和水喷雾灭火系统报警阀以后的管道可采纳热浸镀锌钢管、铜管、不锈钢管及钢涂塑、不锈钢衬塑等管道。
2.采纳钢管时压力小于等于2MPA时，最小壁厚有要求，详技术措施P274。
3.热浸镀锌焊接钢管分为一般钢管、加厚钢管和无缝钢管，当系统压力小于等于1.0MPA时，可采纳热浸镀锌焊接钢管；当系统压力在1.01.6间时，应采纳热浸镀锌焊接加厚钢管；当系统压力大于1.6时应采纳热浸镀锌无缝钢管。
4.当喷头为60度锥管螺纹时（NT），宜采纳热浸镀锌无缝钢管。
5.管道接口：卡箍连接、螺纹连接、法兰和焊接。
系统管道的连接镀锌钢管应采纳槽式连接件（卡箍）、螺纹或法兰连接。
报警阀前采纳内壁不防腐钢管时，可焊接连接。
系统中管径DN小于等于80时，采纳螺纹连接，管径DN大于80时，可采纳卡箍连接、法兰连接或焊接。
因卡箍连接要求的施工空间小，便于维护和修理，是目前最佳的连接方式。
二、建筑物内排水管道管材及接法1.建筑物内排水管道管材应采纳建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件。
2.环境温度可能显现0度以下的场所应采纳金属排水管；连续或常常排水温度大于40度或瞬时排水温度大于80度的排水管道，如公共浴室、旅馆等有热水供应系统的卫生间生活废水排水管道系统、高温排水设备的排水管道系统、公共建筑厨房及灶台等有热水排出的排水横支管及横干管等，应采纳金属排水管或耐热塑料排水管。
3.压力排水管道可采纳耐压塑料管、金属管或涂塑复合钢管。
4.对建筑标准要求较高的建筑、要求环境安静的场所，当一般塑料排水管道的水流噪声不能充足噪声掌控要求时，应实行相应空气隔声或结构隔声措施，如选用特制的消声管材及管件、采纳隔声效果好的墙体（实体墙、夹层轻质墙、有泡沫塑料填充的隔声墙等）、管道支架设橡胶衬垫、穿越楼板处管道外壁包缠消音绝缘材料、设置器具通气管等。

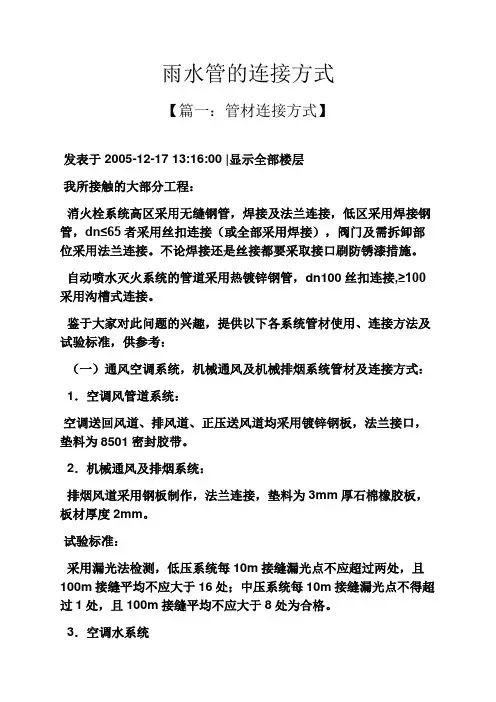

雨水管的连接方式【篇一：管材连接方式】发表于 2005-12-17 13:16:00 |显示全部楼层我所接触的大部分工程：消火栓系统高区采用无缝钢管，焊接及法兰连接，低区采用焊接钢管，dn≤65者采用丝扣连接（或全部采用焊接），阀门及需拆卸部位采用法兰连接。
不论焊接还是丝接都要采取接口刷防锈漆措施。
自动喷水灭火系统的管道采用热镀锌钢管，dn100丝扣连接,≥100采用沟槽式连接。
鉴于大家对此问题的兴趣，提供以下各系统管材使用、连接方法及试验标准，供参考：（一）通风空调系统，机械通风及机械排烟系统管材及连接方式：1．空调风管道系统：空调送回风道、排风道、正压送风道均采用镀锌钢板，法兰接口，垫料为8501密封胶带。
2．机械通风及排烟系统：排烟风道采用钢板制作，法兰连接，垫料为3mm厚石棉橡胶板，板材厚度2mm。
试验标准：采用漏光法检测，低压系统每10m接缝漏光点不应超过两处，且100m接缝平均不应大于16处；中压系统每10m接缝漏光点不得超过1处，且100m接缝平均不应大于8处为合格。
3．空调水系统管材及连接方式：空调供、回水管dn≤32mm采用焊接钢管，丝扣连接；dn≥40mm 、dn≤150mm采用焊接钢管，焊接和法兰连接；dn＞150mm采用无缝钢管，焊接和法兰连接。
空调凝结水管采用排水硬聚氯乙烯管材，承插粘接。
试验标准：水压试验压力为1.25倍工作压力，但系统最低不小于0.6mpa，10分钟内压力降不大于0.02mpa，外观检查无渗漏为合格。
空调凝结水管应进行灌水试验，充水15分钟再灌满，延续5分钟，无渗漏为合格。
（二）采暖系统管材及连接方式：采暖供回水管道（只干立管）采用焊接钢管，dn≤32mm丝扣连接；dn≥40mm采用焊接钢管，焊接和法兰连接。
埋地管采用铝塑复合盘管，或ppr铝塑管，禁止接头。
试验标准：热水采暖系统，试验压力以系统顶点工作压力加0.1mpa，同时系统顶点试验压力不小于0.3mpa，在试验压力下10分钟内压力降不大于0.02mpa，降至工作压力后检查，不渗不漏为合格。
给排水材料明细表在建筑工程和各类给排水系统中，选择合适的材料至关重要。
一份详尽准确的给排水材料明细表不仅是工程顺利进行的保障，也是确保系统质量和长期稳定运行的关键。
下面为您详细列出常见的给排水材料及其相关信息。
一、管材1、镀锌钢管特点：具有良好的耐腐蚀性和强度，常用于消防和供水系统。
规格：常见管径有 DN15、DN20、DN25 等。
连接方式：螺纹连接、法兰连接。
2、不锈钢管特点：耐腐蚀性能极佳，卫生性能好，适用于对水质要求高的场合。
规格：管径范围广泛，可根据需求定制。
连接方式：卡压连接、焊接。
3、铜管特点：导热性能好，耐腐蚀，常用于热水系统。
规格：常见有外径 10mm、12mm 等。
连接方式：焊接、卡套连接。
4、 PVC 管特点：价格低廉，安装方便，但强度相对较低。
规格：管径从 20mm 到 200mm 不等。
连接方式：胶水粘接。
5、 PPR 管特点：耐高温、耐高压，无毒卫生。
规格：常见管径为 DN20 至 DN110。
连接方式：热熔连接。
二、管件1、弯头用途：改变管道走向。
类型：90 度弯头、45 度弯头。
材质：与相应管材材质匹配。
2、三通用途：将管道分为三路。
类型：等径三通、异径三通。
材质：根据管道材质选择。
3、四通用途：将管道分为四路。
材质：与管材相同。
4、管箍用途：连接两根同径管道。
材质：与管材一致。
5、变径接头用途：连接不同管径的管道。
类型：同心变径、偏心变径。
三、阀门1、截止阀特点：关闭严密，调节流量性能好。
适用范围：常用于冷水和热水管道。
规格：根据管径选择。
2、闸阀特点：全开时阻力小，流体通过顺畅。
适用范围：适用于大口径管道。
规格：多种规格可供选择。
3、球阀特点：操作方便，快速启闭。
适用范围：常用于燃气和小管径管道。
规格：根据需求确定。
4、蝶阀特点：结构简单，体积小。
适用范围：广泛应用于大口径管道。
规格：有多种尺寸。
四、密封材料1、橡胶密封圈用途：用于管道接口处的密封。
特点：弹性好，密封性能可靠。
给排水管材使用标准一、室内给排水1.1室内冷给水管①进户水表后：采用S5系列的PP-R塑料管，热熔连接。
②水表管井立管：Φ＜DN50采用S5系列的PP-R塑料管，热熔连接；DN50≤Φ≤DN150采用衬塑热镀锌钢管，沟槽连接。
1.2室内热水管①进户水表后：采用S3.2系列的PP-R塑料管，热熔连接。
②住宅内热水立管及住宅外其它部位：Φ≤DN100采用内外壁热镀锌钢管，丝扣连接。
Φ> DN100采用内外壁热镀锌钢管，法兰连接1.3室内采暖管①进户水表后：A．地板采暖采用PE-RT(耐热增强型聚乙烯)或采用有阻氧层的PB管（前者优先）B．散热器采暖采用采暖用PP-R塑料管或PE-RT(耐热增强型聚乙烯) （前者优先）②水表管井立管：热镀锌钢管Φ> DN100为法兰连接，Φ≤DN100为螺纹连接1.4室内污废排水管①建筑标高100米以下标准层：排水立管采用UPVC螺旋消音管材，横管采用UPVC 管, 粘接②裙楼转换层： UPVC（加厚）排水管或卡箍式铸铁管1.5室内雨水管①建筑标高100米以下标准层：采用给水聚氯乙稀塑料管，承插口粘接②裙楼转换层：卡箍式铸铁管或UPVC排水管。
1.6压力排水①污废水泵出水管采用镀锌钢管，丝扣连接②人防防护结构（顶板和侧墙）内的排水管采用内外壁热浸镀锌钢管，丝扣连接。
二、室外市政给排水2.1室外市政给水管①Φ≤DN300采用100级PE给水管或球墨铸铁②Φ＞DN300采用卷焊钢板内衬水泥管，按照三油两布的做法实施管道防腐的工序2.2室外市政排水管①市政污水：Φ≤DN200；UPVC排水管；Φ＜DN200Φ≤DN400；双壁波纹管；Φ＞DN400中空壁缠绕波纹管。
②市政雨水：Φ≤DN300的选用普通混凝土管，Φ＞DN300采用钢筋混凝土管三、消防部分①室内消火栓管道：采用内外壁热浸镀锌钢管或焊接钢管，焊接②自动喷水灭火系统报警阀前的管道采用焊接钢管，焊接后作防腐处理，报警阀之后的管道采用热浸内外镀锌钢管，管径DN≤100，丝扣连接；管径DN>100，沟槽连接；DN≥50的管道与阀门相接采用法兰连接。
