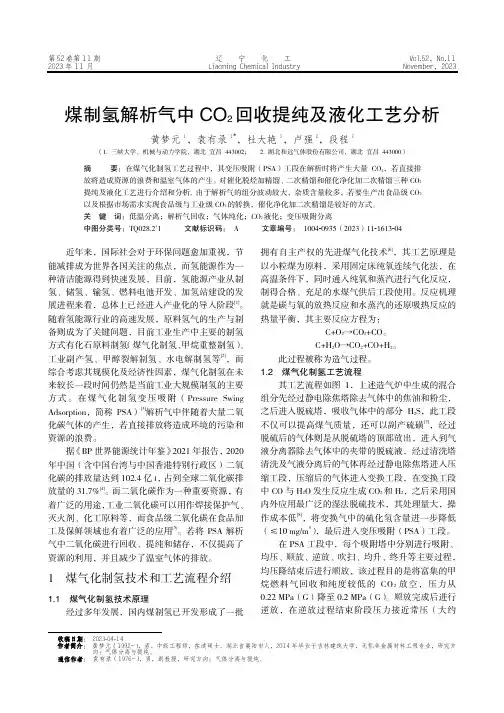

第52卷第11期 辽 宁 化 工 Vol.52，No.11 2023年11月 Liaoning Chemical Industry November，2023收稿日期： 2023-04-14 作者简介： 黄梦元（1992-），男，中级工程师，在读硕士，湖北省襄阳市人，2014年毕业于吉林建筑大学，无机非金属材料工程专业，研究方煤制氢解析气中CO 2回收提纯及液化工艺分析黄梦元1，袁有录1*，杜大艳1，卢强2，段程2（1. 三峡大学，机械与动力学院，湖北 宜昌 443002； 2. 湖北和远气体股份有限公司，湖北 宜昌 443000）摘 要：在煤气化制氢工艺过程中，其变压吸附（PSA）工段在解析时将产生大量CO 2，若直接排放将造成资源的浪费和温室气体的产生。
对催化脱烃加精馏、二次精馏和催化净化加二次精馏三种CO 2提纯及液化工艺进行介绍和分析, 由于解析气的组分波动较大，杂质含量较多，若要生产出食品级CO 2以及根据市场需求实现食品级与工业级CO 2的转换，催化净化加二次精馏是较好的方式。
关 键 词：低温分离；解析气回收；气体纯化；CO 2液化；变压吸附分离中图分类号：TQ028.2+1 文献标识码： A 文章编号： 1004-0935（2023）11-1613-04近年来，国际社会对于环保问题愈加重视，节能减排成为世界各国关注的焦点，而氢能源作为一种清洁能源得到快速发展，目前，氢能源产业从制氢、储氢、输氢、燃料电池开发、加氢站建设的发展进程来看，总体上已经进入产业化的导入阶段[1]。
随着氢能源行业的高速发展，原料氢气的生产与制备则成为了关键问题，目前工业生产中主要的制氢方式有化石原料制氢（煤气化制氢、甲烷重整制氢）、工业副产氢、甲醇裂解制氢、水电解制氢等[2]，而综合考虑其规模化及经济性因素，煤气化制氢在未来较长一段时间仍然是当前工业大规模制氢的主要方式。
在煤气化制氢变压吸附（Pressure SwingAdsorption，简称PSA）[3]解析气中伴随着大量二氧化碳气体的产生，若直接排放将造成环境的污染和资源的浪费。

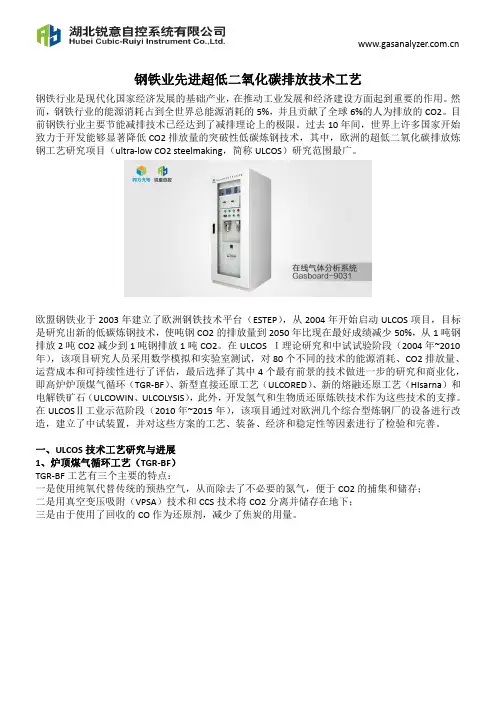

钢铁业先进超低二氧化碳排放技术工艺钢铁行业是现代化国家经济发展的基础产业，在推动工业发展和经济建设方面起到重要的作用。
然而，钢铁行业的能源消耗占到全世界总能源消耗的5%，并且贡献了全球6%的人为排放的CO2。
目前钢铁行业主要节能减排技术已经达到了减排理论上的极限。
过去10年间，世界上许多国家开始致力于开发能够显著降低CO2排放量的突破性低碳炼钢技术，其中，欧洲的超低二氧化碳排放炼钢工艺研究项目（ultra-low CO2steelmaking，简称ULCOS）研究范围最广。
欧盟钢铁业于2003年建立了欧洲钢铁技术平台（ESTEP），从2004年开始启动ULCOS项目，目标是研究出新的低碳炼钢技术，使吨钢CO2的排放量到2050年比现在最好成绩减少50%，从1吨钢排放2吨CO2减少到1吨钢排放1吨CO2。
在ULCOSＩ理论研究和中试试验阶段（2004年~2010年），该项目研究人员采用数学模拟和实验室测试，对80个不同的技术的能源消耗、CO2排放量、运营成本和可持续性进行了评估，最后选择了其中4个最有前景的技术做进一步的研究和商业化，即高炉炉顶煤气循环（TGR-BF）、新型直接还原工艺（ULCORED）、新的熔融还原工艺（HIsarna）和电解铁矿石（ULCOWIN、ULCOLYSIS），此外，开发氢气和生物质还原炼铁技术作为这些技术的支撑。
在ULCOSⅡ工业示范阶段（2010年~2015年），该项目通过对欧洲几个综合型炼钢厂的设备进行改造，建立了中试装置，并对这些方案的工艺、装备、经济和稳定性等因素进行了检验和完善。
一、ULCOS技术工艺研究与进展1、炉顶煤气循环工艺（TGR-BF）TGR-BF工艺有三个主要的特点：一是使用纯氧代替传统的预热空气，从而除去了不必要的氮气，便于CO2的捕集和储存；二是用真空变压吸附（VPSA）技术和CCS技术将CO2分离并储存在地下；三是由于使用了回收的CO作为还原剂，减少了焦炭的用量。
![一种二氧化碳捕集与热解的方法[发明专利]](https://img.taocdn.com/s1/m/ce208ee876c66137ef0619bf.png)
专利名称：一种二氧化碳捕集与热解的方法专利类型：发明专利
发明人：程礼华,沈宏良,应惟白
申请号：CN201310038441.6
申请日：20130130
公开号：CN103071380A
公开日：
20130501
专利内容由知识产权出版社提供
摘要：本发明涉及二氧化碳排减和二氧化碳转化领域，尤其涉及一种二氧化碳捕集与热解的方法，利用碳酸钠溶液在碳化塔将烟气中的二氧化碳转化为碳酸氢钠溶液，经热解塔快速分解出高纯度的二氧化碳，解决因燃烧石化燃料产生的二氧化碳过多引起的污染，实现节能环保、减轻能源危机、减少温室效应。
本发明的有益效果在于：（1）在碳酸钠、催化剂、活性剂的协同作用下，显著提高二氧化碳捕集率；（2）溶液快速分解二氧化碳，降低分解成本；（3）设备投资少，可大量捕集和热解二氧化碳，使二氧化碳近零排放，适合煤电、煤化工、钢铁、水泥、造纸、冶金、印染、化工等重点耗煤行业规模化捕集回收、应用二氧化碳资源，减少温室效应。
申请人：程礼华,沈宏良,应惟白
地址：310012 浙江省杭州市西湖区古墩路98#西城新座7-A-1
国籍：CN
代理机构：杭州之江专利事务所(普通合伙)
代理人：张慧英
更多信息请下载全文后查看。

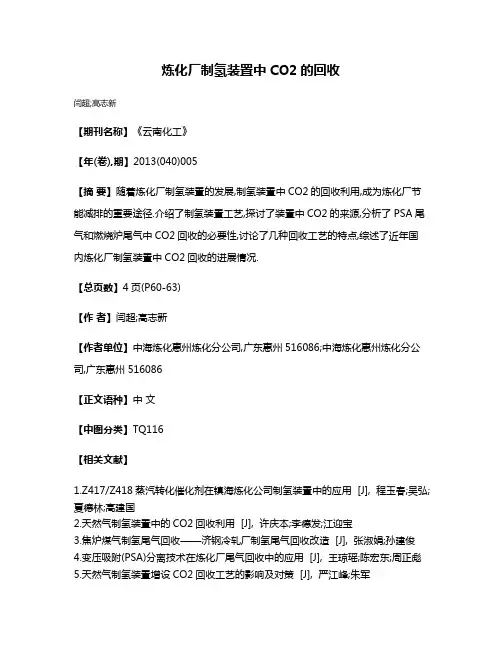

炼化厂制氢装置中CO2的回收
