J C T—耐碱玻璃纤维网格布The latest revision on November 22, 2020JC/T 841—1999 耐碱玻璃纤维网格布1 范围本标准规定了耐碱玻璃纤维(简称耐碱网格布)的产品规格、技术要求、试验方法、检验规则及包装、标志、运输和贮存等。
本标准适用于用耐碱玻璃纤维纱制造的网格布。
本标准不适用于用中碱、无碱及其他成分的玻璃纤维经耐碱涂覆处理的网格布。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2828—1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T 6378—1986 不合格品率的计量抽样程序及图表(适用于连续批的检查)GB/T —1988 纺织玻璃纤维机织物单位面积质量的测定GB/T —1989 纺织玻璃纤维机织物宽度与长度的测定GB/T —1989 纺织玻璃纤维机织物拉伸断裂强力和断裂伸长的测定(条样法)GB/T —1987 纺织玻璃纤维连续纤维纱、定长纤维纱和无捻粗纱线密度的测定GB/T 9914—1988 纺织玻璃纤维可燃物含量的测定JC 719—1990(1996) 耐碱玻璃球JC/T 767—1985(1996) 纺织玻璃纤维术语及定义3 术语网孔中心距：指相邻两网孔中心线之间的直线距离。
本标准涉及的其他术语及定义，按JC/T 767的规定。
4 产品规格及代号产品规格耐碱网格布的产品规格见表1，其他规格由供需双方商定。
表1 产品规格产品代号产品代号如下：例：AKN IOX IUbULL9I表示耐碱玻璃纤维网格布，经纬方向同孔中心距均为10mm，网格布宽度为60cm，织纹为绞织(压制)。
鉴定耐碱网格布外观疵点的规定5, 距布边20mm内的错径，松径，经、纬缩和位移不扣分。
当每100m耐碱网格布扣分不大于60分及假开剪次数不大于3次，则该产品为合格品；当第100m耐碱网格布扣分大于60分或假开剪次数大于3次，则该产品为不合格品。
耐碱网格布验收规范篇一：JCT841—1999耐碱玻璃纤维网格布JC/T 841—1999 耐碱玻璃纤维网格布1 范围本标准规定了耐碱玻璃纤维网格布(简称耐碱网格布)的产品规格、技术要求、试验方法、检验规则及包装、标志、运输和贮存等。
本标准适用于用耐碱玻璃纤维纱制造的网格布。
本标准不适用于用中碱、无碱及其他成分的玻璃纤维经耐碱涂覆处理的网格布。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2828—1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB/T 6378—1986 不合格品率的计量抽样程序及图表(适用于连续批的检查) GB/T 7689.3—1988 纺织玻璃纤维机织物单位面积质量的测定 GB/T 7689.4—1989 纺织玻璃纤维机织物宽度与长度的测定GB/T 7689.6—1989 纺织玻璃纤维机织物拉伸断裂强力和断裂伸长的测定(条样法) GB/T 7690.1—1987 纺织玻璃纤维连续纤维纱、定长纤维纱和无捻粗纱线密度的测定 GB/T 9914—1988 纺织玻璃纤维可燃物含量的测定 JC 719—1990(1996) 耐碱玻璃球JC/T 767—1985(1996) 纺织玻璃纤维术语及定义 3 术语网孔中心距：指相邻两网孔中心线之间的直线距离。
本标准涉及的其他术语及定义，按JC/T 767的规定。
4 产品规格及代号 4.1 产品规格耐碱网格布的产品规格见表1，其他规格由供需双方商定。
表1 产品规格例：AKN IOX IUbULL9I表示耐碱玻璃纤维网格布，经纬方向同孔中心距均为10mm，网格布宽度为60cm，织纹为绞织(压制)。
5 技术要求 5.1 理化性能 5.1.1 玻璃成分5,2.2.7 距布边20mm内的错径，松径，经、纬缩和位移不扣分。
试析耐碱玻璃纤维网格布检测方法摘要：玻璃纤维网格布是墙面体系中重要的增强材料之一，在体系中起到提高系统抗裂性、抗冲击性的作用。
由于不同的标准对于玻璃纤维网格布检验方法有所不同，质量评定差异较大。
本文主要通过试验对比，对网格布的检验方法和性能指标作一些比较分析。
关键词：玻璃纤维网格布；检验方法中图分类号：tu74 文献标识码：a 文章编号：1前言玻璃纤维网格布是以玻璃纤维机织物为基材，经高分子乳液浸泡涂层，具有良好的抗碱性、柔韧性以及经纬向高度抗拉力，可广泛用于建筑物内外墙体保温、防水、抗裂等。
玻璃纤维网格布以耐碱玻纤网布为主，采用中碱、无碱玻纤纱（主要成分是硅酸盐，化学稳定性好）经特殊的组织结构———纱罗组织绞织而成，再经抗碱液、增强剂等高温热定型处理制成。
外墙外保温墙体面层均以水泥和添加剂作为胶凝材料，耐碱玻璃纤维网格布作为增强材料，在保温层外部形成防护罩面，这样既解决了水泥聚合物浆料在凝固过程中微裂缝的产生，又确保抹灰面层无空腔、不开裂、不脱落，避免恶劣气候条件对保温层的破坏。
耐碱玻璃纤维网格布增强效果明显，研究表明，耐碱玻璃纤维网格布可使水泥聚合物砂浆抗拉强度提高 3 倍以上，抗弯强度提高 4 倍以上，抗冲击强度可提高 20 倍以上。
因此保证网格布的质量，对保温系统性能的提高有明显的影响。
本文主要对现有一些标准中规定的关于玻纤网格布检测方法进行分析比对，以提高玻纤网格布的质量控制水平。
2试验原材料和试验方法2.1原材料160g 玻纤网格布（市售），氢氧化纳（化学纯），氢氧化钾（化学纯），氢氧化钙（化学纯），自来水。
2.2试验方法本试验的主要方法参考以下标准关于玻璃纤维网格布的检测方法：jc 561.2-2006《增强用玻璃纤维网布第 2 部分：聚合物基外墙外保温用玻璃纤维网布》；gb/t20102-2006 《玻纤网格布耐碱性试验方法氢氧化钠溶液浸泡法》；jgj 144-2004 《外墙外保温工程技术规程附录 a12》；jg 158-2004 《胶粉聚苯颗粒外墙外保温系统 6.7》；jc/t 841-1999《耐碱玻璃纤维网格布》；《膨胀聚苯薄抹灰外墙外保温系统》jg149-2003。
备案号：J×××-2005DB四川省工程建设标准编号：DB51×××-2005居住建筑节能保温隔热工程质量验收规程Specification for insulation constructional quality acceptanceof residential building2005- - 发布2005-07-01 实施四川省建设厅发布四川省工程建设标准居住建筑节能保温隔热工程质量验收规程Specification for insulation constructional quality acceptance ofresidential bullding编号：DBJ×××-2005备案号：J×××-2005主编部门：中国建筑西南设计研究院成都市建筑节能与墙体材料革新办公室批准部门：四川省建设厅施行日期：2005年7月1日2005 北京前言根据四川省建设厅（2003）194号文件下达制定《四川省居住节能建筑检测验收标准》计划的通知，由中国建筑西南设计研究院、成都市墙材革新建筑节能办公室为主编单位，成都市建设工程质量监督站、四川省建筑科学研究院、四川省建筑设计院、四川华西集团有限公司第十二建筑工程公司为参编单位组成的规范编制组，共同编制《四川省居住建筑保温隔热工程质量验收规程》。
规程编制组经广泛调查研究，认真吸取国内外节能技术和本省的工程实践经验，参照相关国内其它省市标准，在一些重要的技术问题上组织专家深入论证，并广泛征求、吸取有关单位和专家的意见，经多次讨论修改编制而成。
本规程是四川省居住建筑节能保温隔热工程施工质量验收标准，贯彻了国标《建筑工程施工质量验收统一标准》所确定的“验评分离，强化验收，完善手段，过程控制”的指导方针和具体规定。
本规程分8章，内容包括总则、术语、基本规定、墙体、屋面、楼板、外窗/户门、保温隔热工程的质量验收。
（九）耐碱网格布检验实施细则一、外观：根据JC/T841－1999中外观疵点程度鉴定耐碱网格布外观疵点的规定如下：1）、临近的不同名称，不同程度的外观疵点应分别扣分，混在一起的，按严重的一项扣分。
2）、在规定的长度内，按个数扣分的疵点处的扣分从严选择。
3）、凡按长度扣分的疵点，均按最大长度计算。
4）、测量断续或分散的疵点长度时，间隔在20mm以下的，量其全部长度，间隔大于20mm的，分别测量其长度。
5）、杂物，脱纱等疵点修整不良的，按相应疵点扣分。
6）、假开剪处，应做明显标记，不计产量，扣产起点为100mm。
两次假开剪间距不小于1m时，间隔长度不计产量。
7）距布边20mm内错经，松经，经、纬缩和位移不扣分。
8）、当每100mm耐碱网格布扣分不大于60分；及假开剪次数不大于3次，则该产品为合格品。
当每100m耐碱网格布扣分大于60分或假开剪次数大于3次，则该产品为不合格品。
9）、耐碱网格布外观质量的其他要求由供需双方商定。
二、长度及宽度：1）、试验仪器：测量尺长度大于被测量织物长度，刻度单位为mm，机织物长度或宽度小于等于150cm时，测量尺的最大允许误差不应超过0.1cm，大于150mm时测量精度不超过0.15％。
测量转筒（计长辊）测量仪器的精度为1％。
2）、宽度的测试：用测量尺沿着机织物整卷长度方向至少间隔100cm作两次测试，测试精确到0.1cm。
测量应在整卷织物的外端进行，机织物有损坏或变形的痕迹，应展开足够的织物，以确保测试。
3）、长度的测试：是机织物从测量转筒通过，从转筒上的刻度盘或，计数器读出测量长度，精确到1m，如果需要也可精确到0.1m。
4）、结果表示：宽度以两次测试读数的算数平均值作为机织物的宽度，用cm表示，精确到0.1cm长度将实测的卷长作为机织物的长度，精确到1m或0.1m。
三、网孔中心距：用直尺测量连续10个孔的平均值。
四、单位面积质量：1）、仪器：抛光金属模板（织物－面积100cm2）的正方形或圆形。
外墙耐碱玻纤网格布规格及性能指标
外墙耐碱玻纤网格布规格
及性能指标
Prepared on 24 November 2020
外墙耐碱玻纤网格布规格及性能指标
耐碱玻纤网格布是以含锆耐碱玻璃纤维网格布为基布，表面涂覆高分子耐碱涂层制成。
耐碱玻网格布与抗裂砂浆复合形成抗裂防护层，用于保温体系面层防护。
耐碱玻纤网格布布具有抗拉强度高，耐碱性能好，抗裂性能优，抗冲击性强广
泛应用于墙体保温，能持久抵制碱性物质的腐蚀，在抗裂防护层中起防裂及增强面层抗
冲击的作用。
一、耐碱玻纤网格布具有如下特点：
1、耐碱玻纤网格布耐碱强度保持率高，耐久性好；
2、抗冲击性好，抗拉强度高；
3、耐碱玻纤网格布涂塑量大，网格不易错位；
4、柔韧度好，不易折断。
二、耐碱玻纤网格布的施工方法：
涂料饰面施工时，按施工方案尺寸要求预先裁好，抗裂砂浆均匀涂抹于保温面
层后随即压入耐碱玻纤网格布，网格布未压入砂浆的部位适量补抹砂浆（新型无网
保温系统银通YT无机活性墙体隔热保温系统不需要网格布、铆钉、抗裂砂
浆、抹面砂浆即可）。
耐碱玻纤网格布施工时应注意：
1、耐碱玻纤网格布网格布施工时严禁有折叠
2、网格布搭接尺寸需遵守施工方案要求；
3、耐碱玻纤网格布网格布包边和过长的毛边应裁掉。
三、耐碱玻纤网格布的性能指标：。
目前，在建筑市场上，耐碱玻璃纤维网格布可以说是随处可见，在建筑外墙保温工程中所用地也比较多.由于，在建筑工程上所使用地建筑材料需要向有资质地相关检测单位申请复验，经检测合格后才能用于实体工程中.大多数施工单位只知道将耐碱玻璃纤维网格布送来，但在送样地过程中对送检地样品没有相应地保护措施，造成检测结果出现偏差，出现一些不必要地损失.在这里向大家介绍一些网格布地相关信息，只要了解相关地保护措施，就能避免一些不必要地情况出现.首先，我们要充分地了解什么是耐碱玻璃纤维网格布？耐碱玻璃网格布有什么优缺点？知道这些性能后，我们在使用和送检过程中就能对症下药，避免损失.资料个人收集整理，勿做商业用途耐碱玻璃纤维网格布地性能及优缺点玻璃纤维耐碱网格布是以中碱或无碱玻璃纤维机织物为基础,经耐碱涂层处理而成.该产品强度高、粘结性好、服帖性、定位性极佳，广泛应用于墙体增强、外墙保温、屋面防水等方面，还可应用于水泥、塑料、沥青、大理石、马赛克等墙体材料地增强，是建筑行业理想地工程材料.资料个人收集整理，勿做商业用途耐碱玻璃纤维与普通地无碱、中碱玻璃纤维相比，有其显著地特点：耐碱性能好、抗拉强度高，在水泥及其它强碱介质中有极强地耐腐蚀性，是玻纤增强水泥制品（）中不可替代地增强材料.资料个人收集整理，勿做商业用途耐碱玻璃纤维是玻璃纤维增强水泥（）地基材，随着墙改地深入和经济发展，已广泛应用于建筑内外墙板、保温板、风道板、园林小品及艺术雕塑、土木工程等多种用途.可以制作钢筋混凝土难以实现或无法比拟地一些制品和构件.可用于非承重、次要承重、半承重地建筑构件、装饰件、农牧业设施等场合.资料个人收集整理，勿做商业用途在玻璃成份中引入了～地二氧化锆和地二氧化钛，经1600℃高温融化，由铂金漏拉制成连续丝状，经拼、捻成纺织玻璃纤维，在拉丝过程中单丝涂覆高分子水溶环氧树脂和偶联剂，以满足玻璃纤维网格布在后期处理时与耐碱聚合物地亲和性.资料个人收集整理，勿做商业用途为进一步提高耐碱玻璃纤维网格布安全稳定地耐久性能，在经编加工成纱罗状后再次涂覆丁苯橡胶和纯丙乳液，用恒温恒速恒张力控制技术使其胶粘充分（此工艺是由德国巴斯夫在欧洲为无碱玻璃纤维网格布研制地耐碱涂层技术）早期能有效抵御聚合物砂浆()水化期对玻璃纤维网格布地侵蚀.涂覆后网布交接点抗滑移强度～.资料个人收集整理，勿做商业用途耐碱玻璃纤维网格布地耐碱性能除了涂覆耐碱涂层外，其主要耐碱途径是在纤维自身表面形成锆、钛离子混合膜，阻止碱性物质侵蚀.随着时间地增长，锆地化学状态逐渐趋向稳定.如耐碱玻璃纤维网格布地耐碱保持率大于，远远高于其它玻璃纤维耐碱涂覆网布，因此我们也可称之为天然地耐碱玻璃纤维网格布.资料个人收集整理，勿做商业用途耐碱玻璃纤维网格布地缺陷是生产成本高，这与锆英石、金红石和融化温度有关，也因其料性短，初始强度不如中碱、无碱网布.资料个人收集整理，勿做商业用途耐碱玻璃纤维网格布地送检注意事项经过以上地了解，我们在送检过程中，为还原其原本地性能，对网格布应该有相应地鉴别和保护措施：<[ ]>、<[]>在送检网格布地过程中，施工方应该确保网格布在送至检测单位是完整地，不能有折痕，其次在送检前，施工方应能识别所送检地样品是不是耐碱型地，如果选用了不耐碱地网格布，非但起不到有效地保护作用，还有可能出现一些负面地影响.这个就得看网格布地合格证和它出厂地型式检验报告了，有这个作保证，一个是保证了送检样品地合格率，再一个就是对施工现场地材料质量有了很好地保证，从而避免一些豆腐渣工程地出现.资料个人收集整理，勿做商业用途<[ ]>、<[]>送检样品地抽取：为了使检测结果具有代表性，在抽样地过程中，应随机抽取样品，材料送检数量每组应不少于平方米.资料个人收集整理，勿做商业用途<[ ]>、<[]>材料批量要求:对于公共建筑、住宅、商业建筑按同一施工许可证，同一生产厂家，同一工艺，当单位工程保温墙体面积在5000m2以下时，送检不应少于组；当单位工程保温墙体面积在5000m2～10000m2时，送检不少于组；当单位工程保温墙体面积在10000m2～20000m2时，送检不应少于三组；当单位工程保温墙体面积在20000m2以上时，送检不应少于组.（见《无机轻集料砂浆保温系统技术规程》中第4.3.2条）资料个人收集整理，勿做商业用途编后语希望通过以上地一些认识和了解，在对网格布地性能和送检地一些基本注意事项，能对大家有一些帮助，由于本人地水平有限，有理解不到位地地方还请各位专家谅解，如能赐教，不胜感激！资料个人收集整理，勿做商业用途参考文献：《膨胀聚苯板薄抹灰外墙保温系统》《无机轻集料砂浆保温系统技术规程》《胶粉聚苯颗粒外墙外保温系统》《增强用玻璃纤维网布第部分聚合物基外墙外保温用玻璃纤维网布》《耐碱玻璃纤维网格布》《外墙外保温工程技术规程》。

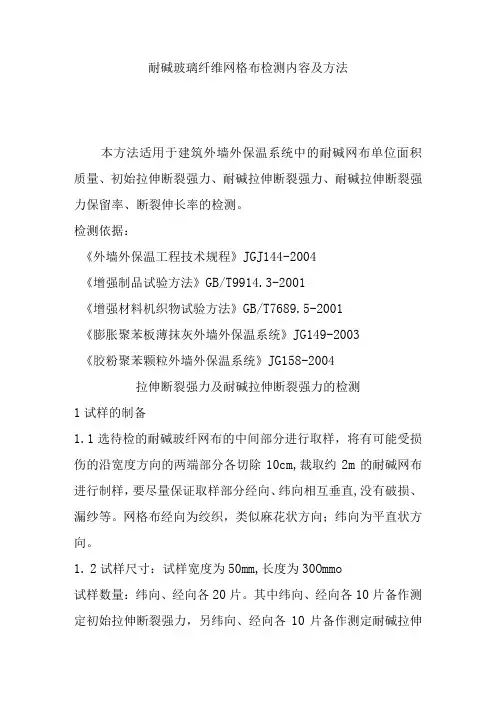

耐碱玻璃纤维网格布检测内容及方法本方法适用于建筑外墙外保温系统中的耐碱网布单位面积质量、初始拉伸断裂强力、耐碱拉伸断裂强力、耐碱拉伸断裂强力保留率、断裂伸长率的检测。
检测依据：《外墙外保温工程技术规程》JGJ144-2004《增强制品试验方法》GB/T9914.3-2001《增强材料机织物试验方法》GB/T7689.5-2001《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003《胶粉聚苯颗粒外墙外保温系统》JG158-2004拉伸断裂强力及耐碱拉伸断裂强力的检测1试样的制备1.1选待检的耐碱玻纤网布的中间部分进行取样，将有可能受损伤的沿宽度方向的两端部分各切除10cm,裁取约2m的耐碱网布进行制样，要尽量保证取样部分经向、纬向相互垂直,没有破损、漏纱等。
网格布经向为绞织，类似麻花状方向；纬向为平直状方向。
1.2试样尺寸：试样宽度为50mm,长度为30Ommo试样数量：纬向、经向各20片。
其中纬向、经向各10片备作测定初始拉伸断裂强力，另纬向、经向各10片备作测定耐碱拉伸断裂强力。
1.3在裁剪的过程中，如果发现网格布易变形、质量很轻或易脱线等问题时，可以在裁取留作泡碱用的试样时裁取宽度>50mm,以防试样在泡碱或冲洗的过程中受损，特别要防止在宽度方向的受损。
为了防止试样在试验机夹具处损坏，需要在试样的端部作专门处理。
分别用笔在试样两端的距试样端约50mm处划出平行直线，两端平行直线的有效距离应保证为200mm±2mmo在划线的端部各铺上一条切割整齐的报纸，将样品平放在报纸上，用丙烯酸乳液涂覆样品放在报纸上的两端。
1.5备作耐碱拉伸断裂强力的试样应放入4L、温度在(23±2)℃、浓度为5%的NaOH水溶液中浸泡28天。
1.6将备作耐碱拉伸断裂强力的试样放入混合碱溶液中浸泡6h o 混合碱溶液配比为：0.88gNaOH,3.45gKOH,0.48gCa(OH)2,IL蒸储水(PH值12.5),温度为80℃。
