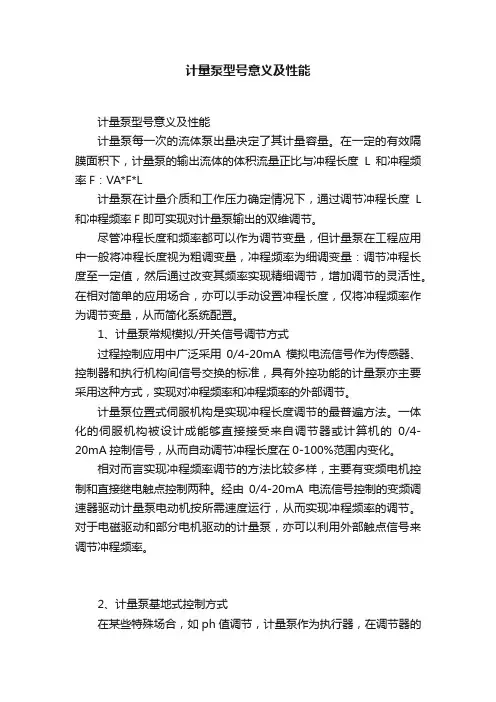

计量泵型号意义及性能

计量泵型号意义及性能计量泵型号意义及性能计量泵每一次的流体泵出量决定了其计量容量。

在一定的有效隔膜面积下，计量泵的输出流体的体积流量正比与冲程长度L和冲程频率F：VA*F*L计量泵在计量介质和工作压力确定情况下，通过调节冲程长度L 和冲程频率F即可实现对计量泵输出的双维调节。

尽管冲程长度和频率都可以作为调节变量，但计量泵在工程应用中一般将冲程长度视为粗调变量，冲程频率为细调变量：调节冲程长度至一定值，然后通过改变其频率实现精细调节，增加调节的灵活性。

在相对简单的应用场合，亦可以手动设置冲程长度，仅将冲程频率作为调节变量，从而简化系统配置。

1、计量泵常规模拟/开关信号调节方式过程控制应用中广泛采用0/4-20mA模拟电流信号作为传感器、控制器和执行机构间信号交换的标准，具有外控功能的计量泵亦主要采用这种方式，实现对冲程频率和冲程频率的外部调节。

计量泵位置式伺服机构是实现冲程长度调节的最普遍方法。

一体化的伺服机构被设计成能够直接接受来自调节器或计算机的0/4-20mA控制信号，从而自动调节冲程长度在0-100%范围内变化。

相对而言实现冲程频率调节的方法比较多样，主要有变频电机控制和直接继电触点控制两种。

经由0/4-20mA电流信号控制的变频调速器驱动计量泵电动机按所需速度运行，从而实现冲程频率的调节。

对于电磁驱动和部分电机驱动的计量泵，亦可以利用外部触点信号来调节冲程频率。

2、计量泵基地式控制方式在某些特殊场合，如ph值调节，计量泵作为执行器，在调节器的控制下添加酸或碱。

为简化系统配置和提高可靠性，以微处理器为核心的嵌入式控制系统被直接集成到计量泵内，如此只需外接一支pH传感器，即可构成完整的调节系统。

这种基地式智能计量泵概念也适用于控制其它工艺参数，如氧化还原电位(ORP)和余氯浓度调节等应用场合。

3、计量泵设定程序式控制由于内部集成了微处理计算机，一些计量泵产品的调控性能和操作性能得到了充分提升，在跟随外部控制命令实现实时计量流量调节之外，还具有定量添加，时间序列触发程序式添加，事件序列触发程序式添加，时间-事件混合触发程序式添加和自动校正等多种工作模式，并可以提供以泵出流体总量，剩余冲程次数和待输送流体容量，设定冲程长度和其它相关的计量泵工作参数等有用信息。

水泵型号及代表的意义:LG-----高层建筑给水泵；DL------多级立式清水泵；BX-------消防固定专用水泵；ISG------单级立式管道泵；IS-------单级卧式清水泵；DA1-------多级卧式清水泵；QJ-------潜水电泵水泵型号意义：如40LG12－1540－进出口直径（mm）；LG－高层建筑给水泵（高速）；12－流量（m3h）15-单级扬程（M）；200QJ20-1088200---表示机座号200；QJ---潜水电泵20—流量20m3h108---扬程108M；8---级数8级1. 泵的型号含义?答：例1：80Y－100×280－吸入口直径mmY－单吸离心油泵100－单级扬程m2－级数例2：250Ys－150×2250－吸入口直径mmYs－第一级为双吸的离心泵150－单级扬程m2－级数例3：40AYII－40×240－吸入口直径mmAY－离心式油泵（吸入为顶部吸入结构）II－材料类型代号为2类40－单级扬程m2－级数例4：80AYP－10080－吸入口直径mmAYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m例5：DY46－50×6DY－多级离心油泵46－设计点流量为46m3/h50－单级扬程m6－级数例6：2GC－5×42－泵入口直径mm被25除后的整数GC－锅炉给水泵5－缩小1/10的比转数数值，即泵的比转数为50 4－级数例7：8SH－9A8－泵入口直径mm被25除后的整数SH－单级双吸式水平中开卧式水泵9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割例8：IS80-65-160IS－单级单吸清水离心泵80－吸入口直径mm65－排出口直径mm160－叶轮名义尺寸mm例9：DSJH4×6×13.1/4HDSJH－单级双吸两端支撑离心流程泵4－排出口直径mm被25除后的整数6－吸入口直径mm被25除后的整数13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号例10：GBL1－7.5/404G－高速B－部分流泵L－立式1－1级齿轮增速7.5－流量m3/h404－扬程m例11：GSB-L2-15/100GS－高速B－部分流泵L－立式2－2级齿轮增速15－流量m3/h100－扬程m例12：DG85－67×9DG－中压锅炉给水泵85－流量m3/h67－单级扬程m9－级数例13：SZ-2S－水环式Z－真空泵2－规格序号例14：4PW4－出口直径被25除的整数mm P－杂质泵W－污水例15：1DB-0.04/1501－缸数D－电驱动B－比例泵0.04－流量m3/h150－压力kgf/cm2例16：JZ-250/1.3? ?JZ－中机座? ?250－流量，升/时? ?1.3－压力MPa例17：JT-1600/2.5JT－特大机座1600－流量，升/时2.5－压力MPa例18：JD-160/16JD－大机座160－流量升/时16－压力kgf/cm2例19：JWM-4/4.5JW－微机座M－缸体型式为隔膜式4－流量，升/时4.5－压力kgf/cm2例20：JT-2×500/16JT－特大机座2－缸数为2500－流量，升/时16－压力kgf/cm2例21：2CY-1.1/14.5-12－齿轮数C－外啮合齿轮Y－输送油1.1－流量，m3/h14.5－排出压力，kgf/cm21－第一次改型例22：3U80-103－螺杆数U－单吸螺杆泵80－主螺杆直径mm10－最大工作压力kgf/cm2例23：3G-40×4A3G－三螺杆40－主动螺杆直径mm4A－螺纹工作长度之螺距数例24：32W-7532－吸入口直径W－漩涡泵75－设计点扬程m例25：3GR-36×43G－三螺杆R－一般结构，螺杆材质36×4－主动螺杆外径×螺纹工作长度之螺距数Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│ │ │ │ │ └─-泵的电机（KW）│ │ │ │ └───-泵的扬程（m）│ ││ └─────--泵的流量（m3/h）│ │ └───────-不锈钢材质│ └─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│ ││ │ │ │ │ └─泵的电机（KW）│ ││ │ │ │ └─-──泵的搅匀范围（mm）│ ││ │ │ └────-──泵的扬程（m）│ ││ │ └─────────泵的流量（m3/h）│ ││ └────────── W：排污 Q：潜水 P：不锈钢│ │└─────────-─-─P：不锈钢材质│ └─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││ ││└─-泵的电机（KW）│││ │└───-泵的扬程（m）│││ └──────-泵的流量（m3/h）││└───────--防爆电机│ └─────────--G：管道式 W：排污泵 P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）LW(WL)无堵塞直立式排污泵例：100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││ ││ ││ └─泵的电机（KW）││││ │└─-──泵的扬程（m）││││ └──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式 W：排污└─────────────--泵排出的公称直径即口径（mm）YW无堵塞液下式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││ ││└──泵的电机（KW）│││ │└────泵的扬程（m）│││ └───────泵的流量（m3/h）││└───────-─防爆电机│ └──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B││ │ ││└────泵的电机（KW）││ │ │└─────不锈钢材质││ │ └──────泵的扬程（m）││ └───────-─泵的流量（m3/h）│ └──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB│ │ │ │└──────抗堵塞撕裂机构│ │ │ └───────电压为220V│ │ └───-─────电机的级数│ └──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9││ │││ │ │ └──泵的扬程(m)││ │││ │ └────机械密封││ │││ └─────-出口径(mm)││ ││└───────卧式││ │└────────不锈钢││ └─────────加长型│└──────────--立式└───────────--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG││││ │ │ │ └─带切割装置││││ │ │ └─-─泵的扬程(m)││││ │ └────--泵的流量（m3/h）││││ └───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水管道离心泵型号意义ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│ │ │ │ │└─叶轮经第一次切割│ │ │ │ └──流量分类、(I)为大流量、│ ││ └──────叶轮名义外径(mm)│ │ └─────泵的口径(mm)│└────────│ ┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30│ │ │ └─叶轮经第一次切割│ │ └─-──流量分类、(I)为大流量│ └────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│ │ │ │ │ │ │ └─-叶轮经第三次切割│ │ │ │ │ │ └─-──叶轮经第二次切割│ │ │ │ │ └─────叶轮经第一次切割│ │ │ │ └───────流量分类││ │ └─────────叶轮名义外径(mm) │ │ └──────────-─泵进、出口公称直径(mm)│ └────────────┬流体类别(普通不注、热水为R)│└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL│ │ │ │ │ │┌DL立式多级消防泵转速1450r/min│ │ │ │ │ ││LG立式多级便拆消防泵转速2900r/min │ │ │ │ │ └┼ISG立式单级单吸消防泵│ │ │ │ │ │TSWA卧式多级消防泵│ │ │ │ │ │ISW卧式单级单吸消防泵│ │ │ │ │ └GDL立式多级管道消防泵│ │ │ │ └─-─泵的口径(mm)│ │ │ └───-─流量(L/s)│ │ └───────消防泵压力(扬程(50m))│ └──────-──电动└──────────消防泵CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15│ │ └─扬程│ └─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│ ││ └─扬程(m)│ │└─-──过流部件材质为塑料│ └────-磁力传力离心泵└──────进口直径(mm)CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160│ │ │ │ └─叶轮名义直径│ │ │ └─-──泵出口直径│ │ └─────-泵进口直径│ └───────过流部件材质为不锈钢└-────────磁力传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 F│ │ │ │ └─氟塑料(F46)衬里│ │ │ └──-叶轮名义直径│ │ └─────-泵出口直径│ └────────泵进口直径└──────────磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145│ │ │ │ └─叶轮直径(mm) │ │ │ └────出口直径(mm) │ │ └───────进口直径(mm) │ └─────────-磁力传动离心泵└───────────自吸式油泵型号意义LQRY型导热油泵例：LQRY100-65-250LQRY 100 - 65 - 250│ │ │ └ 叶轮名义直径(mm)│ │ └───- 排出口直径│ └──────- 吸入口直径└─────────- 本单位导热油泵代号(无水冷却热油泵)KCB齿轮油泵例：KCB-200K CB - 200│ │ └- 设计点流量(L/min))│ └───- 齿轮泵└───── 带安全阀2CY齿轮油泵例：2CY2.1/252C Y 2.1 / 300│ │ │ └- 额定压力(kgf/cm2))│ │ └────- 设计点流量(m3/h)│ └──────- 油泵└────────- 双齿轮CYZ-A自吸油泵例：80CYZ-A-32P80 C Y Z - A - 32 P│ │ │ │ │ │ └- 表示不锈钢材质│ │ │ │ │ └──- 表示扬程(m)│ │ │ │ └────- 改进型│ │ │ └──────- 表示自吸│ │ └──────── 表示输送介质为油│ └────────-─ 表示能满足船用要求└──────────-─ 表示泵吸入口径(mm)YG管道输油泵例：YG50-160(I)A(B)YG 50 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)└──────────YG型管道油泵DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│ │ ││ │ │ └─-泵的级数│ │ ││ │ └────单级叶轮扬程（m）│ │ ││ └───────流量（m3/h）│ │ │└────────-热水│ │ └─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)TSWA系列卧式多级离心泵例：50TSWA×550 T S W A × 5│││││ └──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)LG、LGB系列便拆式高层建筑给水多级离心泵例：100LG-B(R)72-20×6100 LG-B (R) 72 - 20 × 6│ │ │ │ │ └─泵的级数│ │ │ │ └───-新一代产品│ │ │ └─────--输送低温类似清水介质│ │ └──────-─-单吸叶轮│ └──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)GDL系列便拆式管道多级离心泵例：50GDL18-15×550 GDL 18 - 15 × 5│ │ │ │ └─泵的级数││ │ └───-设计点单级扬程15(mm)│ │ └─────--设计点流量18（m3/h）│ └──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6×521/2 GC - 6 × 5│ │ │ └-叶轮数量或级数│ │ └───缩小为1/10泵的比转数,即比转数为60│ └─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│ │ │ └-160-级数*10│ │ └───4-额定流量(m3/h)│ └─-───F-(普通型略)过流部件为不锈钢304或316└────-──-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│ │ │ └-叶轮数量│ │ └─-──单吸扬程(m)│ └─────单吸多级分段式离心泵└───────-吸入口直径螺杆泵型号意义G型单螺杆泵例：FG35-1F G 35 - 1│ │ │ └ 1-表示一级泵；2-表示二级泵│ │ └───- 螺杆名义直径│ └───-─- 单螺杆泵系列└───-─── F表示泵体和内零件材料全部为不锈钢无字母泵体为铸铁其内部零件材料为不锈钢国产各种水泵型号及意义切割式潜水排污泵2011-06-01 17:12:14| 分类：业务介绍| 标签：|字号大中小订阅所以关于齿轮泵型号的说法有很多种，齿轮泵的大小不同，应用场合不同，所发说法也各有不同，此篇文章收集一些标准的齿轮泵型号说明规则，供大家参考。

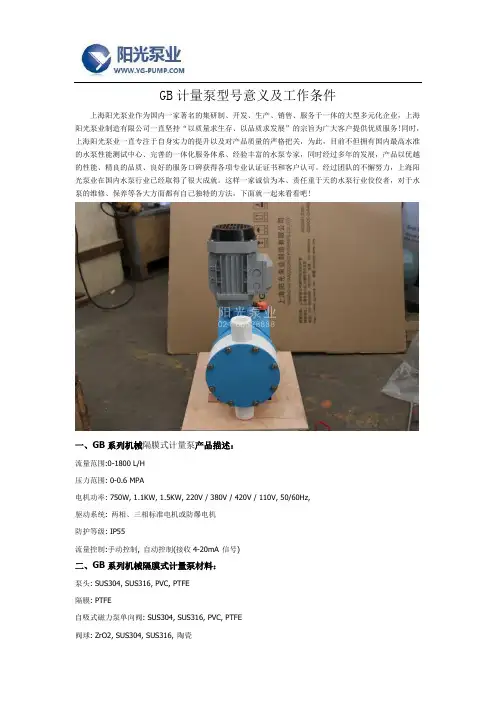

GB计量泵型号意义及工作条件上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、GB系列机械隔膜式计量泵产品描述：流量范围:0-1800 L/H压力范围: 0-0.6 MPA电机功率: 750W, 1.1KW, 1.5KW, 220V / 380V / 420V / 110V, 50/60Hz,驱动系统: 两相、三相标准电机或防爆电机防护等级: IP55流量控制:手动控制, 自动控制(接收4-20mA 信号)二、GB系列机械隔膜式计量泵材料：泵头: SUS304, SUS316, PVC, PTFE隔膜: PTFE自吸式磁力泵单向阀: SUS304, SUS316, PVC, PTFE阀球: ZrO2, SUS304, SUS316, 陶瓷三、GB系列机械隔膜式计量泵工作条件：环境温度: -30℃ ---60℃四、GB系列机械隔膜式计量泵特点：1、铸铝壳体，散热性能高，整体重量轻，适用各种酸碱药液，无毒无味。

2、采用凸轮机构．整体上完全无泄露，可安置于药槽或管道上。

3、接触介质泵头为PVC、可选PTFE、及不锈钢材质。

4、性价比高，普遍适用于，压力要求不高的水处理行业。

5、在泵运行或停止时也可任意调节流量也可定量输出。

6、隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层厚度3.mm SUS304支撑铁芯，第四层采用强化尼龙纤维补强，第五采用EPDM弹性橡胶完全包履，可有效提升隔膜使用寿命。

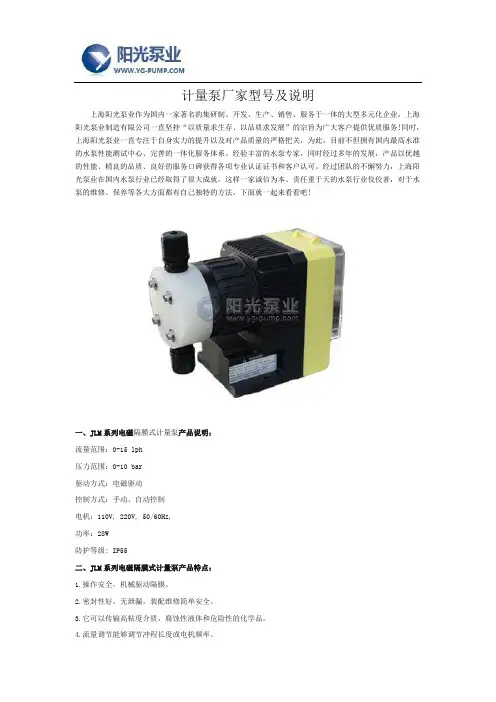

计量泵厂家型号及说明上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、JLM系列电磁隔膜式计量泵产品说明：流量范围：0-15 lph压力范围：0-10 bar驱动方式：电磁驱动控制方式：手动、自动控制电机：110V, 220V, 50/60Hz,功率：28W防护等级: IP55二、JLM系列电磁隔膜式计量泵产品特点：1.操作安全，机械驱动隔膜。

2.密封性好，无泄漏，装配维修简单安全。

3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。

4.流量调节能够调节冲程长度或电机频率。

5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，单级单吸油泵第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜适用寿命。

三、JLM系列电磁隔膜式计量泵工作环境：环境温度：-30摄氏度—60摄氏度四、JLM系列电磁隔膜式计量泵产品用途：广泛应用于石油化工、化工、电力、冶金、采矿、造船、轻工、农业、国防等工业。

五、JLM系列电磁隔膜式计量泵材料：泵头：PVC, PVDF膜片：PTFE阀门：PVC, PTFE阀球：陶瓷密封：PVC, PTFE。

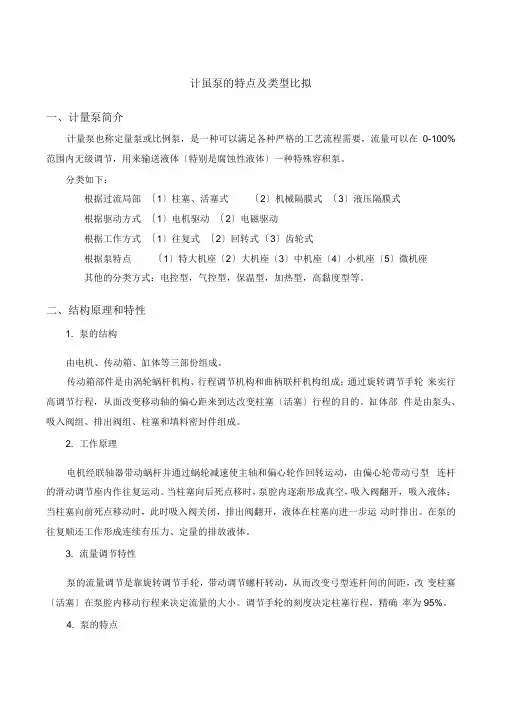

计虽泵的特点及类型比拟一、计量泵简介计量泵也称定量泵或比例泵，是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体〔特别是腐蚀性液体〕一种特殊容积泵。

分类如下：根据过流局部〔1〕柱塞、活塞式〔2〕机械隔膜式〔3〕液压隔膜式根据驱动方式〔1〕电机驱动〔2〕电磁驱动根据工作方式〔1〕往复式〔2〕回转式〔3〕齿轮式根据泵特点〔1〕特大机座〔2〕大机座〔3〕中机座〔4〕小机座〔5〕微机座其他的分类方式：电控型，气控型，保温型，加热型，高黏度型等。

二、结构原理和特性1. 泵的结构由电机、传动箱、缸体等三部份组成。

传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄联杆机构组成；通过旋转调节手轮来实行高调节行程，从面改变移动轴的偏心距来到达改变柱塞〔活塞〕行程的目的。

缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。

2. 工作原理电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。

当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀翻开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀翻开，液体在柱塞向进一步运动时排出。

在泵的往复顺还工作形成连续有压力、定量的排放液体。

3. 流量调节特性泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的间距，改变柱塞〔活塞〕在泵腔内移动行程来决定流量的大小。

调节手轮的刻度决定柱塞行程，精确率为95%。

4. 泵的特点性能优越，其中隔膜式计量泵绝对不泄露，平安性能高，计量输送精确，流量可以从零到最大定额值范围能任意调节，压力可从常压到最大允许范围内任意选择。

调节直观活晰，工作平稳、无噪声、体积小、重量轻、维护方便，可并联使用。

品种多、性能全、适用输送-30度到450度，粘度为0-800mm/s，最高排出压力可达64Mpa，流量范围在0!20000L/h，计量精度在土1%以内。

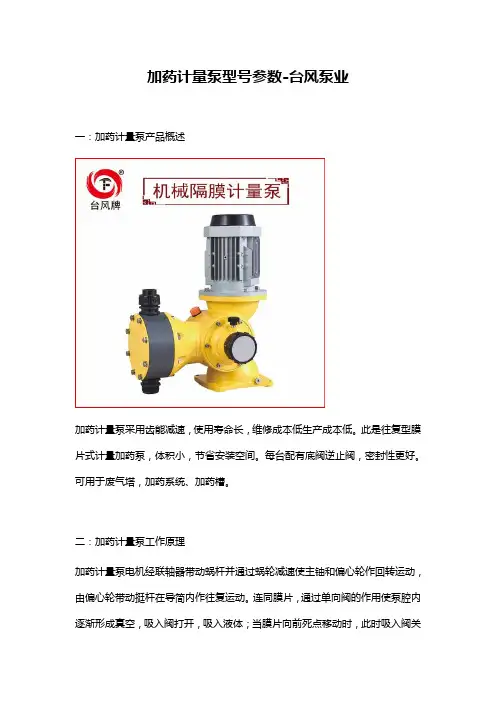

加药计量泵型号参数-台风泵业
一：加药计量泵产品概述
加药计量泵采用齿能减速，使用寿命长，维修成本低生产成本低。

此是往复型膜片式计量加药泵，体积小，节省安装空间。

每台配有底阀逆止阀，密封性更好。

可用于废气塔，加药系统、加药槽。

二：加药计量泵工作原理
加药计量泵电机经联轴器带动蜗杆并通过蜗轮减速使主铀和偏心轮作回转运动，由偏心轮带动挺杆在导简内作往复运动。

连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体；当膜片向前死点移动时，此时吸入阀关
闭，排出阀打开，液体在膜片的推动下排出在通过调节计定的行程的往复顺还工作形成续有压力、定量的排放液体
三：加药计量泵型号说明
四：加药计量泵型号参数表
五：加药计量泵性能特点
1. 操作安全，机械驱动隔膜。

2. 密封性好，无泄漏，装配维修简单安全。

3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。

4.流量调节能够调节冲程长度或电机频率。

5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM 弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜适用寿命。

六：加药计量泵使用案例。

水泵型号及水泵名称里每个型号代表的意义很多人在购买水泵的时候，由于不能清楚地理解水泵上每个符号代表的意义，有的时候买错了产品也不知道，导致了很多麻烦事情的发生。

今天东瓯泵阀网技术小组通过自己的知识加上互联网的帮助，整理出了这一整套水泵型号说明的文章，希望对您了解水泵型号具有实际的帮助意义。

一、液体泵型号大全1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵二、离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

不同类型计量泵的特点比较一、柱塞式计量泵特点：1、价格较低。

2、流量可达76m³/h，流量在10%~100%的范围内，计量精度可达±1%，压力最大可达350MPa 。

出口压力变化时，流量几乎不变。

3、能输送高粘度介质，不适于输送腐蚀性浆料及危险性化学品。

4、轴封为填料密封，有泄漏，需周期性调节填料。

填料与柱塞易磨损，需对填料环作压力冲洗和排放。

5、无安全泄放装置。

二、机械隔膜式计量泵特点：1、价格较低。

2、无动密封，无泄漏。

3、能输送高粘度介质，磨蚀性浆料和危险性化学品。

4、隔膜承受高应力，隔膜寿命较低。

5、出口压力2MPa以下，流量适用范围较小；计量精度为±5%，当压力从最小到最大时，流量变化可达10 %。

6、无安全泄放装置。

三、液压隔膜式计量泵特点：1、无动密封，无泄漏，有安全泄放装置，维护简单。

2、压力可达35MPa；流量在10:1范围内，计量精度可达±1%；压力每升高6.9MPa，流量下降5%~10%。

3、价格较高。

4、适用于中等粘度的介质。

四、波纹管计量泵特点：1、价格较低。

2、无动密封，无泄漏。

3、最宜于输送真空、高温、低温介质，出口压力0.4MPa G以下，计量精度较低。

祁立环保——污泥脱水设备选型不同种类计量泵优缺点比较规格:電磁式、柱塞型、隔膜型、液壓型各种计量泵的比较计量泵时间:2010-02-27 20:49来源:unknown 作者:泊头市鸿海泵业总装厂点击:16次计量泵一般分为以下三类：计量泵一般分为以下三类：1.隔膜式2. 柱塞式3. 柱塞隔膜式其各自的特点为：1. 隔膜式1.1 优点：隔膜可为EPDM、FPM 、PTFE、CSM 等多种材料，适用于各种腐蚀介质；1.2 缺点：对于电磁式隔膜计量泵，其压力低、流量小、精度低（±5%）、不可能有如不同电压、频率、防爆、防护等级等特殊设计。

所有此类计量泵流量随压力变化，调节范围只有10－100％且调节非线性，由于隔膜局部受压，容易损坏，使用寿命不长；2. 柱塞式2.1 优点：压力高、流量大；2.2 缺点：易损件多，耐腐蚀性能差，密封要求高；3. 柱塞隔膜式活塞隔膜式计量泵克服了隔膜式计量泵（压力低、流量小）和活塞式计量泵（耐腐蚀性能差、密封性能不好）的缺点，集中了两种泵的优点，可适用于强腐蚀高压力的介质，最高压力可达100巴，最大流量可达3000l/h、精度高（±1%），流量不随压力变化，可在0－100％范围内进行线性调节，并可进行各种特殊设计。

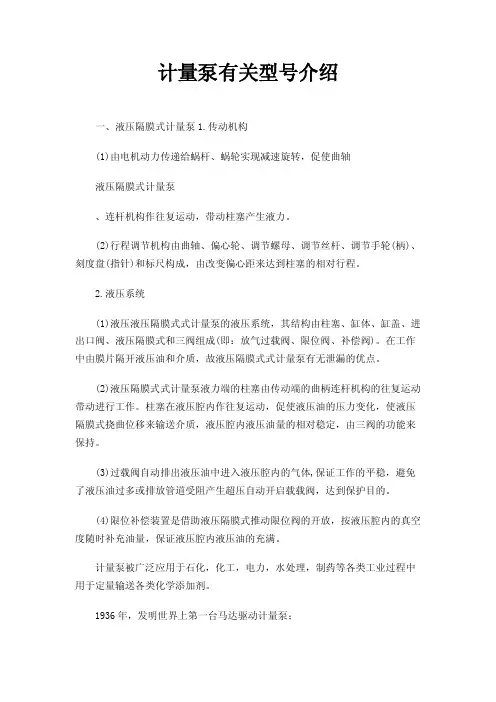

计量泵有关型号介绍一、液压隔膜式计量泵1.传动机构(1)由电机动力传递给蜗杆、蜗轮实现减速旋转，促使曲轴液压隔膜式计量泵、连杆机构作往复运动，带动柱塞产生液力。

(2)行程调节机构由曲轴、偏心轮、调节螺母、调节丝杆、调节手轮(柄)、刻度盘(指针)和标尺构成，由改变偏心距来达到柱塞的相对行程。

2.液压系统(1)液压液压隔膜式式计量泵的液压系统，其结构由柱塞、缸体、缸盖、进出口阀、液压隔膜式和三阀组成(即：放气过载阀、限位阀、补偿阀)。

在工作中由膜片隔开液压油和介质，故液压隔膜式式计量泵有无泄漏的优点。

(2)液压隔膜式式计量泵液力端的柱塞由传动端的曲柄连杆机构的往复运动带动进行工作。

柱塞在液压腔内作往复运动，促使液压油的压力变化，使液压隔膜式挠曲位移来输送介质，液压腔内液压油量的相对稳定，由三阀的功能来保持。

(3)过载阀自动排出液压油中进入液压腔内的气体,保证工作的平稳，避免了液压油过多或排放管道受阻产生超压自动开启载载阀，达到保护目的。

(4)限位补偿装置是借助液压隔膜式推动限位阀的开放，按液压腔内的真空度随时补充油量，保证液压腔内液压油的充满。

计量泵被广泛应用于石化，化工，电力，水处理，制药等各类工业过程中用于定量输送各类化学添加剂。

1936年，发明世界上第一台马达驱动计量泵；1939年，Larry Wilson发明了Wilson化学品进料设备-世界上第一台液压驱动隔膜计量泵；1963年，发明世界上第一台电磁驱动计量泵-LMI；1965年，发明世界上第一台气动计量泵-WILLIAMS；二、电磁隔膜式计量泵概述电磁计量泵是利用电磁推杆带动隔膜在泵头内往复运动,引起泵头膛腔体积和压力的变化，压力的变化电磁隔膜式计量泵引起吸液阀门和排液阀门的开启和关闭，实现液体的定量吸入和排出。

电磁计量泵是由电磁铁为驱动，为输送小流量低压力管路液体而设计的一种计量泵，它以结构简单、能耗小、计量准确以及调节方便而在行业内受到欢迎，它的设计原则为"简单实用"，不过它的缺点就是计量流量小(常见是<90升每小时)，对管路压力要求比较低，这也从某些方面限制了它在工业上的应用。

离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

1.1、单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

1.2、IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。

（2）结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。

叶轮均为闭式，传动分为联轴器传动和皮带传动两种。

泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。

泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。

2、双吸离心泵它是从叶轮两面进水的双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，又称为水平中开式离心泵。

与单级单吸离心泵相比，效率高、流量大、扬程较高。

但体积大，比较笨重，一般用于固定作业。

适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。

双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh 型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向旋转。

水泵型号及水泵名称里每个型号代表的意义很多人在购买水泵的时候，由于不能清楚地理解水泵上每个符号代表的意义，有的时候买错了产品也不知道，导致了很多麻烦事情的发生。

今天东瓯泵阀网技术小组通过自己的知识加上互联网的帮助，整理出了这一整套水泵型号说明的文章，希望对您了解水泵型号具有实际的帮助意义。

一、液体泵型号大全1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵二、离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------★泵型号意义：如:40LG12－15 40－进出口直径mm LG－高层建筑给水泵高速12－流量m3/h 15-单级扬程M如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★的基本构成：电机、联轴器、泵头体及机座卧式;水泵的主要参数有：流量, 用Q表示,单位是M3/H ,L/S;扬程,用H表示,单位是M;对清水泵,必需汽蚀余量M参数非常重要,特别是用于吸上式供水设备时;对潜水泵,额定电流参数A非常重要,特别是用于变频供水设备时;★电机的主要参数：电机功率KW,转速r/min,额定电压V,额定电流A★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等;由于水泵的品种繁多,规格不一,所以型号也较紊乱,这里只列出一些常见的水泵型号;BA型泵单级单吸悬臂式,流量为~360米³/时,扬程为8~98米,介质温度在80℃以下; 以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮;SH型泵单级双吸泵壳水平中开的卧式,流量为102~12500米³/时,扬程为9～140米,介质温度小于80℃;如48SH-22：48-代表吸入管接头为48英寸,即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数,即ns≈220.DA型泵单吸多级分段式,流量为25～350米³/时,扬程为25～550米; 如3DA8×9：3--吸入管口径为3英寸；DA--本类型多级分段式,与旧型号SSM同类,适用于冷水≤40℃；8--比转数被10除后化为整数的商；9--叶轮级数,9级;DG型泵单吸多级分段式锅炉给; 如DG270—150：DG--锅炉给水泵；270--流量,米³/时；150--出口压力,150公斤/厘米²;N、NL型泵冷凝泵有N型、NL型,用做输送温度在80℃以下的凝结水; 如8NL-12：8--吸入管口直径英寸数,8英寸；N--冷凝水泵；L--立式结构；12--单级扬程被10除的整数值;NB、NBA、GN、GNL型泵专供热电厂输送温度不超过80℃的凝结水用;N--凝结水泵；B--悬架式；BA--托架式；G--较高吸程；L--立式;PW型泵表示供排污水用的悬臂式单级泵;如6PWL 6--排出管直径英寸数；P--杂质泵；W--污水；L--立式;离心泵系列IHW型不锈钢卧式管道离ISG型系列立式管道离心SG型管道增压泵ISW型系列卧式离心泵DL型立式多级离心泵IS型离心泵ISG系列单级单吸立式管GDL型立式管道多级离心D型系列多级离心泵GDLW系列不锈钢多级离S型单级双吸离心泵IH型卧式不锈钢化工离心TSWA型卧式多级离心泵IHF系列氟塑料衬里离心ISGD型低转速离心泵ISW型卧式管道离心泵ISGB型便拆立式管道离PBG型屏蔽式管道泵SFB、SFBX不锈钢耐PF型强耐腐蚀离心泵GDLF型立式不锈钢多级ISWR型卧式热水管道离LHP立式屏蔽泵排污泵系列JYWQ系列自动搅匀排污QXB型潜水离心式曝气机ZW型自吸式排污泵GW型管道排污泵AS型潜水排污泵YW液下排污泵QW潜水排污泵QWP型不锈钢防爆潜水排LW立式无阻塞排污泵AS/AV型撕裂潜水排污WQK/QG带切割装置排YWJ型自动搅匀液下泵WQ型潜水无堵塞排污泵NL型泥浆泵NL型不锈钢防爆泥浆泵WL型立式排污泵WQ/S型带刀切碎式潜水PW型卧式污水泵真空泵系列SKA系列水环式真空泵2X型双级旋片式系列真空2XZ系列双级旋片式真空XD系列单级旋片式真空泵SZB型水环式真空泵SK系列水环式真空泵2SK系列水环式真空泵2X型真空泵2XZ系列直联旋片式真空直联水环SZ系列水环式真空泵及压2SK系列两级水环真空泵罗茨与旋片真空机组2BE水环式真空泵及压缩罗茨泵-水环泵机组SZ系列水环式真空泵2SK系列不锈钢两级水环ZKJ真空箱机组2BV系列水环式真空泵磁力泵系列CQ型不锈钢磁力泵ZCQ型自吸式磁力泵CQB-F型氟塑料磁力泵CQB-G型高温保温磁力CQ系列耐腐蚀磁力泵CQB型磁力泵CQB-G高温磁力驱动泵CQ型工程塑料磁力驱动泵ZCQ系列不锈钢防爆自吸CQG型立式磁力管道泵MT-HTP型高温磁力泵MP型磁力驱动循环泵化工泵系列IR型耐腐蚀保温泵IH型不锈钢化工泵IH型化工泵IHF型氟塑料化工泵FSB型氟塑料合金离心泵PF型强耐腐蚀聚丙烯离心SY型耐腐蚀液下泵FB1系列全不锈钢离心泵ISWH化工不锈钢管道泵IHF氟塑料衬里离心泵FS型卧式玻璃钢离心泵FY系列液下泵IHZ型耐腐蚀化工泵WSY、FSY型玻璃钢液FB、AFB型耐腐蚀泵XWJ无堵塞纸浆泵IS、IH型系列无泄漏化SL型耐腐蚀玻璃钢管道泵FYS型工程塑料耐腐蚀液PWF型耐腐蚀污水泵FYS型耐腐蚀液下泵FB型不锈钢耐腐蚀泵S型玻璃钢离心泵FY型液下式化工泵GBW型浓硫酸离心泵GBY型浓硫酸液下泵CZ系列标准化工泵FS型工程塑料离心泵1. 泵的型号含义例1:80Y-100×280-吸入口直径mm；Y-单吸离心油泵；100-单级扬程m；2-级数例2:250YS-150×2250-吸入口直径mm；YS-第一级为双吸的离心泵;150-单级扬程m;2－级数例3：40AYII－40×2 40－吸入口直径mm； AY－离心式油泵吸入为顶部吸入结构；II－材料类型代号为2类；40－单级扬程m；2－级数例4：80AYP－10080－吸入口直径mm； AYP－离心式油泵吸入口为轴向水平结构；100－单级扬程m例5：DY46－50×6DY－多级离心油泵；46－设计点流量为46m3/h；50－单级扬程m；6－级数例6：2GC－5×42－泵入口直径mm被25除后的整数；GC－锅炉给水泵；5－缩小1/10的比转数数值,即泵的比转数为504－级数例7：8SH－9A 8-泵入口直径mm被25除后的整数；SH-单级双吸式水平中开卧式水泵；9-缩小1/10的比转数数值,即泵的比转数为90；A-叶轮经过第一次切割。

水泵型号参数解释水泵作为一种常用的流体输送设备，在多种工业和农业领域都有着重要的应用。

对于水泵的选择和使用，了解水泵型号参数是至关重要的。

本文将详细解释水泵型号参数的含义和作用，帮助读者深入了解水泵并正确选择和使用合适的水泵型号。

一、水泵型号参数及其含义1. 流量(Q)：流量是指水泵单位时间内输送流体的体积，通常以立方米/小时(m³/h)或者升/秒(L/s)为单位。

流量的大小决定了水泵的输送能力，选择水泵型号时需要根据具体的流量需求来确定。

2. 扬程(H)：扬程是指水泵输送流体时所能提供的扬程高度，通常以米(m)为单位。

扬程大小直接影响水泵输送流体的上升高度，对于不同的工程需求，需要选择匹配的扬程水泵型号。

3. 功率(P)：水泵的功率是指水泵在输送流体时所需的功率，通常以千瓦(kW)或者马力(HP)为单位。

功率大小与水泵的输送流体能力和工作效率有直接关系，选择水泵型号时需要考虑其功率是否满足实际需要。

4. 转速(n)：水泵的转速是指水泵转子的每分钟转动次数，通常以转/分(rpm)为单位。

转速大小影响了水泵输送流体的流速和工作效率，对于不同的工况和需求，需要选择合适转速的水泵型号。

5. 进口直径(d)：水泵的进口直径是指水泵进口管道的直径，通常以毫米(mm)为单位。

进口直径的大小决定了水泵输送流体时的进口流速和阻力，对于不同的流体输送需求，需要选择合适直径的水泵型号。

6. 出口直径(D)：水泵的出口直径是指水泵出口管道的直径，通常以毫米(mm)为单位。

出口直径的大小决定了水泵输送流体时的出口流速和阻力，也需要根据具体需求选择合适的出口直径水泵型号。

7. 效率(η)：水泵的效率是指水泵在输送流体时所能转化为流体势能的比例，通常以百分比(%)表示。

水泵的效率直接关系到其能源利用率和运行成本，选择水泵时需要考虑其效率指标。

8. 材质：水泵的材质是指水泵主要构件和部件的材料，常见的材质包括铸铁、不锈钢、塑料等。

美国米顿罗计量泵特点以及产品型号米顿罗是世界上第一台计量泵的发明者，同时也是全世界最大的计量泵制造商。

从1936年发展至今，米顿罗已建立起最全面的计量泵产品线，并因此在行业中创立了关于产品性能、精确度和持久度的标准。

米顿罗拥有众多优秀的子品牌与相应的产品线，包括LMI电磁驱动计量泵、Williams气动隔膜计量泵、Haskel 气体驱动增压泵、HELISEM标准搅拌机、ROBIN专业设计搅拌机、PPI气动隔膜泵、YZ加臭系统等。

米顿罗产品独特的技术优势、多种驱动方式和液力端材料，可以满足几乎所有应用场合对物料投加、输送及搅拌的需求，从而产品广泛应用于石化、化工、石油、天然气、电力、水处理、造纸、制药等多个领域。

米顿罗计量泵的特点：高性能的隔膜泵头（HPD）----计量泵技术的革命性进步：高性能隔膜泵头使用米顿罗公司的专利MARS技术（自动机械补油系统），综合了各种传统泵头的优点。

高性能隔膜泵头取消了传统液压隔膜泵头所需的物料端的圆盘隔膜护盘，从而使泵头既具有管式隔膜的“直接通过性”和柱塞泵的低NPSH（净正吸入压头）要求等性能，又能有效的保护隔膜，延长隔膜寿命，且避免了传统计量泵头精度可能随使用时间变化的弱点。

泵头材料及隔膜材料----保证计量泵能输送各类化学物料：MiltonRoy计量泵可提供PP、PVC、PVDF、361不锈钢、Alloy 20合金、哈氏合金及铸铁等各类材料的泵头及Teflon/复合橡胶、不锈钢及合金等多种材料隔膜满足不同工艺过程要求。

高精度单向止回阀系统----保证计量泵的恒定高精度：美国米顿罗计量泵的出、入口分别装有高精度的单向止回阀，阀体具有独特的导向设计。

隔膜检漏报警技术----保证输送危险性物料过程的安全：采用双隔膜技术及“三明治”式三隔膜技术，使偶然发生的隔膜破损情况能被迅速检测，并给出报警信号，从而避免危险性物料的可能泄漏。

液压隔膜计量泵内置压力释放阀----计量泵的自我保护装置：在管路偶然关闭或意外堵塞的情况下，液压隔膜计量泵的内置压力释放阀会自动打开，将液压油旁路回泵体油池中，从而避免过压损坏隔膜及其他部件。

计量泵型号意义及性能一、计量泵产品特点：1.可选择内部（手动）或外部控制方式2.多种材质的泵头选择：PPH、PVC、PTFE、316、3043.微电脑控制计量精确，10-100%频率调节流量4.具有连续不丢失存储器，无需电池5.自动电压补偿和过压保护6.可直接接入DCS或FCS系统，实现计算机远程控制二、计量泵适用范围：1.电镀、线路板、化工行业污水处理2.金属、纺织、造纸行业生产过程中助剂添加3.电厂、钢铁、石化、锅炉系统化学药品添加4.游泳池水处理、反渗透系统、工业废水处理、各种工厂、实验室等等药液定量注入等.三、计量泵技术参数：1.流量：1.0-150 L/H2.压力：10-1 MPa3.泵速：0-180 min-14.进出口径：6 mm●标配：泵头PVC PE软管φ6φ10电机380V 50Hz●选配：泵头304、316、PTFE、电机220V、110V、24V四、计量泵原理：计量泵系列产品原理特性是由电机通过涡轮蜗杆驱动的机械隔膜式计量泵，适用于低压场合的流体计量。

计量泵利用柔性隔膜取代活塞，在驱动机构的带动下使隔膜作来回往复运动，改变泵腔容积，在泵进出口阀的作用下吸排液体。

计量泵可按各种工艺流程的需要，流量可在0-100%范围内无级调节，定量输送不含固体颗粒的腐蚀性和非腐蚀行性液体，泵头配有多种过流材料（PPH、PTFE、PVC、PVDF、RPP、SS304、316、316L）。

计量泵由于能用隔膜把过流液体与驱动润滑机构之间的完全隔离，采用高科技的结构设计，并使用最新型的PTFE与橡胶复合膜片，耐腐蚀强，大大的提高了膜片的使用寿命。

五、计量泵型号意义及性能参数。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

计量泵是一种常用的流量控制设备，其主要性能指标包括以下几个方面：
流量范围：计量泵的流量范围是指其可以控制的液体流量范围，通常以最小和最大流量为界限。

流量范围的大小取决于泵的类型和结构，以及使用场合的要求。

流量精度：流量精度是指计量泵的流量控制精度，通常以百分比表示。

流量精度的高低直接影响到计量泵的使用效果，对于液体计量精度要求较高的场合，需要选择流量精度较高的计量泵。

重复性：重复性是指计量泵在多次操作时，输出流量的稳定程度和一致性，也是评价计量泵性能的重要指标之
一。

重复性越高，计量泵的控制精度越高，泵的性能也越稳定可靠。

粘度范围：粘度范围是指计量泵可以处理的液体粘度范围。

计量泵一般适用于低至中等粘度的液体，但也有专门用于高粘度液体的计量泵。

压力范围：压力范围是指计量泵可以承受的最大压力和最小压力范围。

泵的选择应该根据实际使用场合的要求来确定。

耐腐蚀性：由于计量泵主要用于处理化学品等液体，所以计量泵应具有较好的耐腐蚀性能，以保证泵的长期稳定运行。

综上所述，计量泵的性能主要包括流量范围、流量精度、重复性、粘度范围、压力范围和耐腐蚀性等方面。

在选择计量泵时，需要根据实际使用场合的要求来确定需要的性能指标，并选择符合要求的计量泵。

计量泵原理及技术参数一、计量泵产品特点：1.可选择内部（手动）或外部控制方式2.多种材质的泵头选择：PPH、PVC、PTFE、316、3043.微电脑控制计量精确，10-100%频率调节流量4.具有连续不丢失存储器，无需电池5.自动电压补偿和过压保护6.可直接接入DCS或FCS系统，实现计算机远程控制二、计量泵适用范围：1.电镀、线路板、化工行业污水处理2.金属、纺织、造纸行业生产过程中助剂添加3.电厂、钢铁、石化、锅炉系统化学药品添加4.游泳池水处理、反渗透系统、工业废水处理、各种工厂、实验室等等药液定量注入等.三、计量泵技术参数：1.流量：1.0-150 L/H2.压力：10-1 MPa3.泵速：0-180 min-14.进出口径：6 mm●标配：泵头PVC PE软管φ6φ10电机380V 50Hz●选配：泵头304、316、PTFE、电机220V、110V、24V四、计量泵原理：计量泵系列产品原理特性是由电机通过涡轮蜗杆驱动的机械隔膜式计量泵，适用于低压场合的流体计量。

计量泵利用柔性隔膜取代活塞，在驱动机构的带动下使隔膜作来回往复运动，改变泵腔容积，在泵进出口阀的作用下吸排液体。

计量泵可按各种工艺流程的需要，流量可在0-100%范围内无级调节，定量输送不含固体颗粒的腐蚀性和非腐蚀行性液体，泵头配有多种过流材料（PPH、PTFE、PVC、PVDF、RPP、SS304、316、316L）。

计量泵由于能用隔膜把过流液体与驱动润滑机构之间的完全隔离，采用高科技的结构设计，并使用最新型的PTFE与橡胶复合膜片，耐腐蚀强，大大的提高了膜片的使用寿命。

五、计量泵型号意义及性能参数。

柱塞计量泵型号意义及检测柱塞计量泵工作原理:主要有普通有阀泵和无阀泵两种。

柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。

针对高粘度介质在高压力工况下普通柱塞泵的不足，一种无阀旋转柱塞式计量泵受到愈来愈多的重视，被广泛应用于糖浆、巧克力和石油添加剂等高粘度介质的计量添加。

因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点，柱塞式计量泵在高防污染要求流体计量应用中受到诸多限制。

本柱塞泵由电动机提供泵的动力，经鼓型齿联轴器带动减速机转动。

由减速机减速带动曲轴旋转。

通过曲柄连杆机构，将旋转运动转变为十字头和柱塞为往复运动。

当柱塞向后死点移动时，泵容积腔逐步增大，泵腔内压力降低，当泵腔压力低于进口压力时，吸入阀在进口端压力作用下开启，液体被吸入;当柱塞向前死点移动时，泵腔内压力增大，此时吸入阀关闭，排出阀打开，液体被挤出液缸，达到了吸入和排出的目的。

由于三柱塞在曲轴等相位角分布作用下，分别完成吸排作用，使泵的流量脉动小而得到广泛选用。

本柱塞泵主要由泵体部件、机座部件、底板部件、减速机、电机、润滑系统等组成。

泵体部件与机座部件用4个螺柱联接，机座部件直接安装在水泥基础上，减速机与电机装合在公共底板上，机座部件与减速机、减速机与电机通过鼓型齿联轴器连接，运行平稳可靠。

意大利SEKO计量泵工作原理：电机通过直联传动带动蜗轮蜗杆副作变速运动,在曲柄连杆机构的作用下,将旋转运动转变为往复直线运动。

柱塞在往复直线运动中,直接与所输送的介质接触,通过泵头上的单向阀启闭作用完成吸排目的.达到输送液体的功能.SPRING系列柱塞计量泵工作原理：SPRING系列的PS1系列泵是一种柱塞计量泵.电机通过直联传动带动蜗轮蜗杆副作变速运动,在曲柄连杆机构的作用下,将旋转运动转变为往复直线运动。

柱塞在往复直线运动中,直接与所输送的介质接触,通过泵头上的单向阀启闭作用完成吸排目的.达到输送液体的功能。

1、进油过程当凸轮的凸起部分转过去后，在弹簧力的作用下，柱塞向下运动，柱塞上部空间(称为泵油室)产生真空度，当柱塞上端面把柱塞套上的进油孔打开后，充满在油泵上体油道内的柴油经油孔进入泵油室，柱塞运动到下止点，进油结束。
