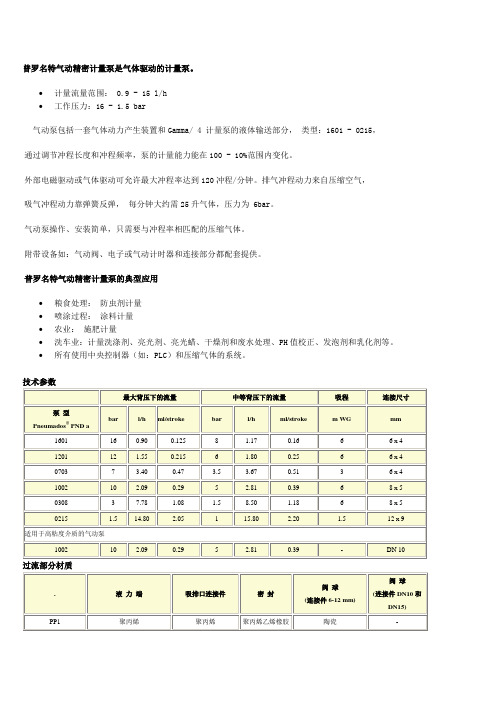

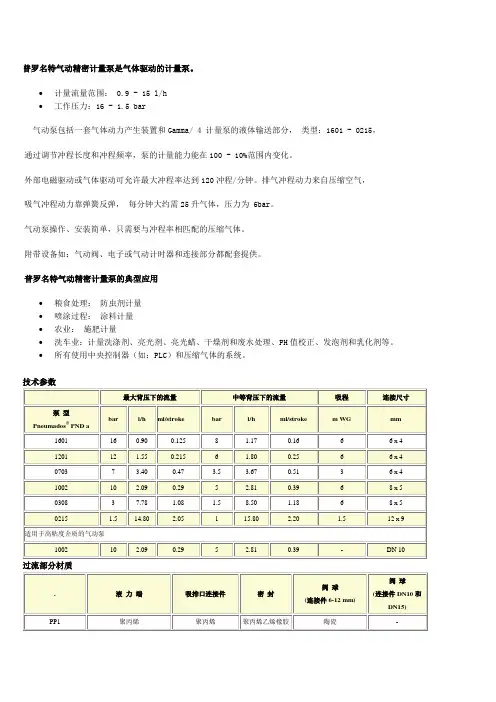

普罗名特气动精密计量泵是气体驱动的计量泵。
•计量流量范围： 0.9 - 15 l/h
•工作压力：16 - 1.5 bar
气动泵包括一套气体动力产生装置和Gamma/ 4 计量泵的液体输送部分，类型：1601 - 0215，
通过调节冲程长度和冲程频率，泵的计量能力能在100 - 10%范围内变化。
外部电磁驱动或气体驱动可允许最大冲程率达到120冲程/分钟。
排气冲程动力来自压缩空气，
吸气冲程动力靠弹簧反弹，每分钟大约需25升气体，压力为 6bar。
气动泵操作、安装简单，只需要与冲程率相匹配的压缩气体。
附带设备如：气动阀、电子或气动计时器和连接部分都配套提供。
普罗名特气动精密计量泵的典型应用
•粮食处理：防虫剂计量
•喷涂过程：涂料计量
•农业：施肥计量
•洗车业：计量洗涤剂、亮光剂、亮光蜡、干燥剂和废水处理、PH值校正、发泡剂和乳化剂等。
•所有使用中央控制器（如：PLC）和压缩气体的系统。
技术参数
过流部分材质。

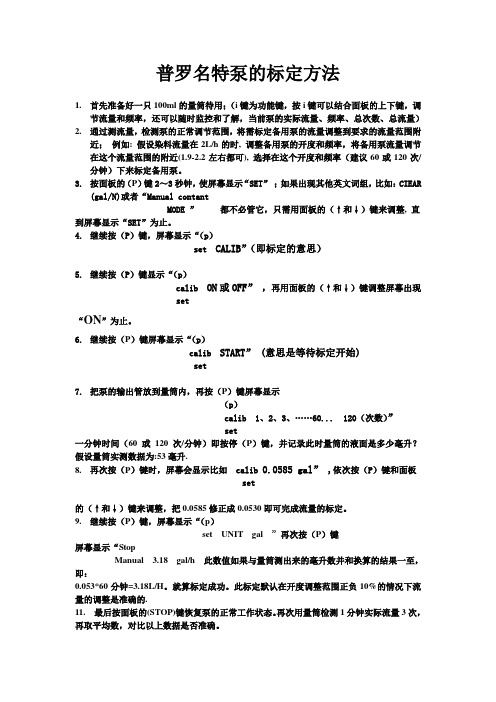

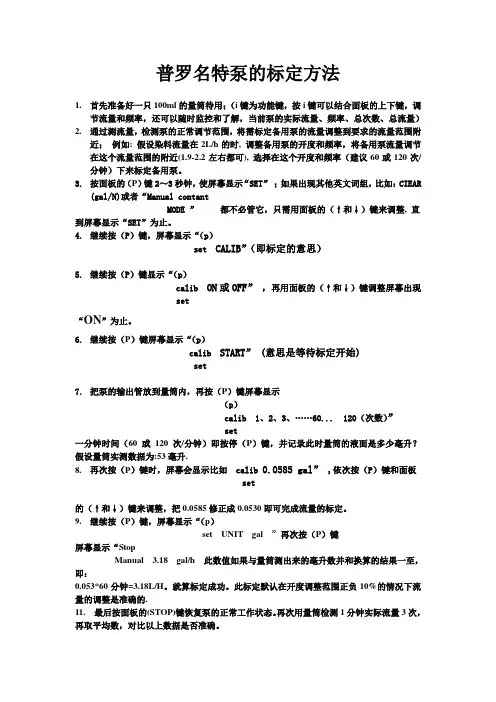

普罗名特泵的标定方法1.首先准备好一只100ml的量筒待用；（i键为功能键，按i键可以结合面板的上下键，调节流量和频率，还可以随时监控和了解，当前泵的实际流量、频率、总次数、总流量）2.通过测流量，检测泵的正常调节范围，将需标定备用泵的流量调整到要求的流量范围附近；例如: 假设染料流量在2L/h的时, 调整备用泵的开度和频率，将备用泵流量调节在这个流量范围的附近(1.9-2.2左右都可), 选择在这个开度和频率（建议60或120次/分钟）下来标定备用泵。
3.按面板的（P）键2～3秒钟，使屏幕显示“SET”；如果出现其他英文词组，比如：CIEAR(gal/N)或者“Manual contantMODE ”都不必管它，只需用面板的（↑和↓）键来调整, 直到屏幕显示“SET”为止。
4.继续按（P）键，屏幕显示“（p）set CALIB”（即标定的意思）5.继续按（P）键显示“（p）calib ON或OFF”，再用面板的（↑和↓）键调整屏幕出现 set“ON”为止。
6.继续按（P）键屏幕显示“（p）calib START” (意思是等待标定开始)set7.把泵的输出管放到量筒内，再按（P）键屏幕显示（p）calib 1、2、3、……60... 120（次数）”set一分钟时间（60或120次/分钟）即按停（P）键，并记录此时量筒的液面是多少毫升？假设量筒实测数据为:53毫升.8.再次按（P）键时，屏幕会显示比如calib 0.0585 gal” ,依次按（P）键和面板 set的（↑和↓）键来调整，把0.0585修正成0.0530即可完成流量的标定。
9.继续按（P）键，屏幕显示“（p）set UNIT gal ”再次按（P）键屏幕显示“StopManual 3.18 gal/h 此数值如果与量筒测出来的毫升数并和换算的结果一至，即：0.053*60分钟=3.18L/H。
就算标定成功。
此标定默认在开度调整范围正负10%的情况下流量的调整是准确的.11. 最后按面板的(STOP)键恢复泵的正常工作状态。
PROMINET计量泵PROMINET普罗名特公司的产品有各种精密计量泵、测量传感器、检测控制装置、臭氧发生装置、二氧化氯发生装置、紫外线消毒装置、化学药品投加装置、重力过滤器、砂滤、活性炭过滤、微滤、超滤、钠滤等过滤设备、反渗透装置以及高品质饮用水处理设备、海水淡化设备、全套泳池水处理设备、污水处理设备等，公司的技术和产品已具有世界领先水平。
PROMINET普罗名特电磁计量泵应用领域：化学品计量最大75 l/h饮用水处理：投加消毒剂冷却循环水：投加消毒剂污水处理：投加絮凝剂造纸行业：投加添加剂塑料生产：投加添加剂PROMINET普罗名特电磁计量泵优点：仅有一个移动部件，驱动部件无磨损。
泵运行时无需润滑轴承或轴。
保养和维修费用很低具有极好的持续运行能力alpha c隔膜计量泵计量范围：1.0-30.6 l/h，10-2 bar电机驱动计量泵是为简易操作而设计的计量泵，特别适用于需连续计量的场合。
Beta电磁隔膜计量泵计量范围：0.74-32 l/h，25-2 barBeta电磁计量泵能够满足现代水处理和化学品计量中所有调节和控制功能的要求。
相比以前，其特点为脉冲步进降低和增加的功能。
这样更容易接受外部信号传感器的精确调节。
针对实际要求更简单精确的调节计量。
Concept c电磁隔膜计量泵计量范围：0.72-24 l/h, 16-1.5 bar由微处理器控制，短冲程、电磁驱动的隔膜型计量泵。
CONCEPT c系列计量泵以其精巧的结构、可靠的性能、优越的性价比而为大多数OEM客户所接受。
由于泵头材质具有良好的耐化学腐蚀性能，因而可以对各种工艺过程中几乎所有化学液体进行精确计量。
不但可手动控制，也可通过外部的脉冲或模拟信号控制。
Concept plus电磁隔膜计量泵计量范围：0.74-19.9 l/h, 10-1.5 bar结构紧凑，非常适合对含氯的溶液进行开关控制或比例控制。
安装简便，可以安装到罐子上或墙上。
普罗名特计量泵选型及常见问题普罗名特计量泵选型及常见问题术支持>>应用指导技术专题常用单位换算表普罗名特计量泵选型及常见问题概要恰当地选择计量泵都需要哪些信息?1. 被计量液体的流量。
2. 被计量液体的主要特性，例如化学腐蚀性、黏度和比重等。
3. 系统的背压。
4. 合适的吸升高度。
5. 需要的其他选项，如模拟量控制、脉冲量控制、流量监视和定时器。
电磁驱动计量泵有哪些主要优势?电磁驱动计量泵只有一个运动部件—电枢轴。
通常来讲，运动部件越少则计量泵工作越可靠。
计量泵非常适合于低流量、低压力工作场合，并且在供电电压波动时有良好的补偿作用。
与固定频率、改变冲程长度的计量泵相比较, 固定冲程长度、改变频率的计量泵有哪些优势? 通过校正，每一个冲程的投加量是已知的。
因此总的投加量可以通过计算得出(投加量=每冲程投加量*频率)。
总投加量与频率成线性关系(50 % 频率 = 50 % 投加量) 。
通过外部的脉冲或模拟量控制，投加量可以在一秒钟之内从最小调到最大。
另外它比电机驱动的冲程长度调节成本要低的多。
如何使用计量泵的性能曲线图?1. 找到与所选用的计量泵相应的性能曲线图。
2. 在下面的图表中标示出当前的背压。
3. 确定修正因数，取以bar为单位的背压值，向上延伸至曲线，在交叉点垂直向左读取修正因数值。
4. 用需要的投加量值除以修正因数值，得出以ml/min.或L/h为单位的值。
5. 把计算结果放在投加量刻度的中间。
6. 当把这个值放在投加量刻度上时，可以使用一把直尺，查找出冲程长度设定和冲程频率设定。
应用当运行加药系统时应注意哪些重要事项?当运行加药系统时重点注意以下事项:A. 投加点压力B. 冲程频率C. 吸升高度D. 海拔高度E. 化学品的腐蚀性当计量泵出口为大气压时，有什么办法可以提高泵的重复计量精度? 在计量泵排出阀安装阀弹簧可以改善重复计量精度，但是最有效的改善办法是在管线的末端安装一个背压阀。
普罗名特计量泵选型及常见问题概要恰当地选择计量泵都需要哪些信息?1. 被计量液体的流量。
2. 被计量液体的主要特性，例如化学腐蚀性、黏度和比重等。
3. 系统的背压。
4. 合适的吸升高度。
5. 需要的其他选项，如模拟量控制、脉冲量控制、流量监视和定时器。
电磁驱动计量泵有哪些主要优势?电磁驱动计量泵只有一个运动部件—电枢轴。
通常来讲，运动部件越少则计量泵工作越可靠。
计量泵非常适合于低流量、低压力工作场合，并且在供电电压波动时有良好的补偿作用。
与固定频率、改变冲程长度的计量泵相比较, 固定冲程长度、改变频率的计量泵有哪些优势?通过校正，每一个冲程的投加量是已知的。
因此总的投加量可以通过计算得出（投加量=每冲程投加量*频率）。
总投加量与频率成线性关系(50 % 频率 = 50 % 投加量) 。
通过外部的脉冲或模拟量控制，投加量可以在一秒钟之内从最小调到最大。
另外它比电机驱动的冲程长度调节成本要低的多。
如何使用计量泵的性能曲线图?1. 找到与所选用的计量泵相应的性能曲线图。
2. 在下面的图表中标示出当前的背压。
3. 确定修正因数，取以bar为单位的背压值，向上延伸至曲线，在交叉点垂直向左读取修正因数值。
4. 用需要的投加量值除以修正因数值，得出以 ml/min.或 L/h为单位的值。
5. 把计算结果放在投加量刻度的中间。
6. 当把这个值放在投加量刻度上时，可以使用一把直尺，查找出冲程长度设定和冲程频率设定。
应用当运行加药系统时应注意哪些重要事项?当运行加药系统时重点注意以下事项：A. 投加点压力B. 冲程频率C. 吸升高度D. 海拔高度E. 化学品的腐蚀性当计量泵出口为大气压时，有什么办法可以提高泵的重复计量精度?在计量泵排出阀安装阀弹簧可以改善重复计量精度，但是最有效的改善办法是在管线的末端安装一个背压阀。
怎么调节背压阀?1. 永远不要超过计量泵的最大工作压力。
2. 当计量泵在吸液端有压力时，泵的排出端的压力至少要比吸入端的压力高1bar。
计量泵选型及使用注意事项
一、计量精度及流量标定
根据GB/T7782 -2008《计量泵》标准规定：“泵在额定条件下和最大相对行程长度处的流量计量精度应不低于±1%”。
泵在输送般介质时的理想使用行程范围，柱塞计量泵和液压隔膜泵为30%~100%;机械隔膜计量泵为
40%~100%。
当工艺流程所需的使用范围≤10%时，可增配交流变频器降速，扩大使用范围。
合格证上流量曲线是生产厂在出厂时按常温清水性能试验测得，用户应根据实际工况复试，重新标定行程与流量的关系曲线，以便于操作时准确调节流量。
二、计量泵的安装高度
对于输送物理性质类似于清水的常温介质柱塞泵中心至液面的安装高度约为2米，隔膜泵约为1米。
当泵缸腔内充满液体介质时，可提高泵的吸入性能，柱塞泵安装高度为6~7米，机械隔膜泵为2 ~3米，液压隔膜泵为4~45米。
三、计量泵管路系统应注意的问题
1、泵入口管内径应不小于泵阀吸入内径。
泵的入口管路尽量减短并减少弯头、阀门等阻力件，不允许出现向上弯的“Q”形布置，以免存气。
2、为确保泵和管路系统的安全，应在出口管路上设置安全阀。
3、由于计量泵流量输出脉动较大，建议出口配带缓冲器或选用脉动性较小的多联计量系。
当进口流量300时建议进口侧也应配带缓冲器。
4、当出口压力接近或低于进口压力时，应在出口管路上设置背压阀。
或在进口管路上设置稳压装置。
四、计量泵订货注意事项
1、计量泵订货时，除常规型产品外，应填写"计量泵数据表”作为合同附件，以保证所选型号满足用户使用要求。
2、如系送含有泥块或固体颗粒的液体时流量会有变化，并可能造成泵的损坏。
量泵最常被应用于天然气的采集、药剂的按比例投放、工业污水处理添加剂的投放等等。
这也是因为计量泵在使用时能够进行流量的计量，从而人们知道投放目标的数值有多少。
计量泵发展到今天，已经是有着很多种型号，而技术含量最高的就是计量隔膜泵。
计量泵的型号种类有多少?计量泵的选型方法有哪些?下面就给大家具体介绍一下。
一、计量泵的型号种类有哪些?1、液压隔膜泵。
它是一种利用液体所产生的压力差，从而为液压隔膜泵带来动力工作。
这种液压隔膜泵最大的特点就是无泄漏。
2、电磁隔膜泵。
这种计量隔膜泵是利用电磁作为原动力，从而带动机器工作。
由于它提供动力的特殊性，所以被广泛应用于化工、石油、冶金与采矿行业里。
它的最大特点就是方便简单实用，这也是为什么以上这些行业会选择使用电磁隔膜泵。
3、机械柱塞泵。
在过去，高粘度的物质，像糖浆、巧克力的运输计量仅靠普通的计量泵难以做到精准，而且运行到一半往往就会堵塞。
而机械柱塞泵就是为此而面世，它能够轻轻松松地对高粘度物质进行计量运输。
二、计量泵的选型方法1、确定运输物质所需要的实际压力。
只要计量隔膜泵在使用的时候的压力比运输所需要的压力大，这样才能够保证计量泵的正常工作。
所以我们要保证计量泵的额定压力要比实际所最高的压力大。
2、确定工艺所需要的流量。
与前面的压力选择相同，我们需要选择的计量泵额定流量要比工艺所需要的流量大。
而工艺所需要流量的范围最好的就是波动在计量泵额定流量的百分之二十到百分之一百以内。
作为计量泵的采购者，我们在选择的时候也可以先了解计量泵的型号，以确定哪一种型更加适合于现实生产中的需要。
计量隔膜泵的技术的确是很先进，但也并不是所有的计量隔膜泵都是适合自己所处行业的使用，以选型方法为原则，加入自己的想法，相信会有更好的选择。
德帕姆(杭州)泵业科技有限公司成立于2003年，地处国家级经济技术开发区，注册资金5400万元,占地面积：3.5万平方米，是一家集研发、生产、销售于一体的高新技术企业，主要产品有计量泵、高压往复泵、高压过程隔膜泵、气动隔膜泵、石油化工泵、成套化学加药装置、水处理设备、水汽取样装置、超临界流体设备等。
普罗名特电机驱动计量泵使用注意技巧1.电源连接：电机转向必须与转向箭头方向一致，不然会严重损坏设备，对于独立风扇的变频电机，请将风扇拆卸后查看主机的旋转方向是否正确，然后安装风扇，在检查风扇电机旋转方向是否正确。
2.管路连接:泵入口处建议安装带有滤网的底阀，且底阀要安装在距离药桶底部5到10厘米以上的位置，防止药液的杂志对泵的入口造成堵塞而损坏泵。
总吸入高度不得超过说明书中的允许值。
整个系统管线的管径应与泵的口径相同，不要变径。
管线尽量平直，减少弯头或阀门。
必须正确安装标定柱，阻尼器，安全阀，压力表，避免出现过呀，水锤等现象，导致震动或异常损坏，尤其注意一下：a.泵进出口必须先连接直管，长度大于10倍公称管径。
b.脉冲阻尼器应竖直安装在泵出口处，依据不同形式的阻尼器来选择容器。
空气式：26x计量泵每冲程容积数（ML）。
膜片式：10x计量泵每冲程容积数（ML）。
冲压60%泵出口压力气囊试：10x计量泵每冲程容积数（ML）。
冲压60%泵出口压力c.泵出口管线必须安装压力表或预留其接口，位置介于阻尼器和背压阀之间。
d.背压阀安装在出口压力表之后，距离阻尼器10倍公称管径以上。
e.安全阀设置压力值：1.2x泵允许最大工作压力。
f.两台泵公用同一个出口管线时，应倾斜45度角汇流。
g.若出口管线全长超过10米，请核算管路压力损失后再进行选型。
泵的单向阀不允许使用生料带（四氟乙烯）缠绕，安装时不要过于用力拧紧，否则易造成破裂而泄露。
管道安装支撑要正确，牢固，不允许将管道重量作用在泵上。
3.启动:泵启动前，驱动上的排气油封一定要拔起。
只能在泵运行时进行冲程调节，将冲程长度设定到100%（实际运行，建议调整范围30%到100%正常启动后，观测泵的运转（压力，流量，噪音及振动）情况。
有无泄漏等，如发现应及时停机处理。
严禁无液空打。
其他注意对象：泵的工作压力不许超过铭牌上的额定压力。
出口压力一定要超过入口压力，否则会产生虹吸。
普罗名特计量泵工作原理好嘞，今天咱们来聊聊普罗名特计量泵的工作原理。
这可不是一本枯燥无味的教科书，而是个小玩意儿，能把液体“准时”送到你想要的地方。
想象一下，它就像一个忠实的小伙伴，随叫随到，不论你是要给花儿浇水，还是在实验室里搞科研，它都能游刃有余。
普罗名特计量泵，名字听上去就很牛逼，对吧？其实它的工作原理也并不复杂，简单来说，它主要是通过一个小活塞来推动液体。
就像你用手挤牙膏一样，轻轻一挤，牙膏就“嘭”的一下出来了。
计量泵的活塞在里面来回运动，带着液体游走，它可不是随便游，而是根据你的需求，精准地给你送上你想要的那一份。
你可能会问，什么叫精准？嗯，想象一下，你在做菜，要加点儿调料，太多了就咸了，太少了又没味。
普罗名特计量泵就能帮你解决这个烦恼。
它可以设置成每分钟多少毫升，简直就是厨房里的“调味师傅”。
每次加的量都一样，不用担心突然咸成“咸鱼”了。
除了厨房，它在工业上也大显身手。
你知道吗？在化工厂里，很多液体都是有腐蚀性的。
用手来搬运可不是个好主意，搞不好就会“中招”。
这时候，计量泵就成了英雄，稳稳当当地将这些危险的液体送到指定位置，既安全又高效。
就像超级英雄一样，默默无闻地在背后支持着大家。
计量泵可不止这些。
它的精确性和可靠性，使得它在制药、环保和水处理等领域都有着广泛的应用。
想象一下，在医院里，医生给病人注射药物，时间和剂量都是非常关键的。
这时候，计量泵就得发挥它的“绝技”了，确保每一滴药水都是精确的，让病人安心，医生放心。
咱们再说说这计量泵的构造。
你别看它小巧玲珑，其实里面的结构可是五花八门。
活塞、阀门、泵体，每个部分都像乐队里的乐器，缺一不可。
只要有一个地方出了问题，整套系统就得“罢工”。
所以，定期维护就显得特别重要。
就像人一样，得常保养，不然就容易“生病”。
使用普罗名特计量泵的时候，有一些小窍门哦。
比如说，在使用之前，最好先把液体灌满泵体，确保泵不会“干咳”。
启动的时候要慢慢来，不然它一下子紧张起来，搞不好就出故障。
计量泵选型参考确定压力：所选取计量泵的额定压力要略高于所需要的实际最高压力，一般高出10～20％。
不要选择过高，压力过高会浪费能源，增加设备的投资和运行费用。
确定流量：所选取的计量泵流量应等于或略大于工艺所需流量。
计量泵流量的使用范围在计量泵额定流量范围的30～100％较好，此时计量泵的重复再现精度高。
考虑到经济实用，建议计量泵的实际需要流量选择为计量泵额定流量的70～90％。
确定泵头（液力端）材质：计量泵的具体型号规格确定后，再根据过流介质的属性选择过流部分的材质，这一步非常重要，若选择不当，将会造成介质腐蚀损坏过流部件或介质泄露污染系统等。
严重时还可能造成重大事故，若您无法确定，请向我公司咨询。
其他方面：您在选择计量泵时，还需要考虑所需计量泵的精度级别，精度级别越高投入越大。
计量泵一般工作温度在－30～100℃，特殊计量泵其工作温度范围更宽（如带保温夹套的高温液体计量泵，其输送温度可达500℃）。
对于介质的粒度，我们要求应小于0.1mm，对于大于0.1mm的介质，我们可针对性地对泵的过流结构进行改变，以满足需要。
对于介质的粘度，一般应在0～1000mm/s，特殊的计量泵可达6000 mm2/s，我公司有高粘度泵头。
机械隔膜式计量泵的流量是在标定的额定压力之下测得的最大流量(室温下清水输送时)，若压力下降，则输出的流量会比标定的高。
6．计量泵输出流量为硬特性（除机械隔膜式计量泵）。
流量一旦调节到位即为定值，不受排出压力的影响。
7．用户可根据需要填写海蓝计量泵用户选型表，我们会根据您的需要帮助您选型或进行针对性优化设计，为您量身定做。
计量泵的安装及管路敷设注意事项：防止管路震动排出端流体由于惯性阻力，在泵运行开始瞬间，会对管路产生脉动撞击力。
这是往复式泵的特有现象，是由于管道内液体受到突然加速而引起的。
为了防止产生这种现象出现，我们要求排出端惯性阻力(Pid)＜1.0kgf/cm2，当Pid达到1.0kgf/cm2时，管路就会产生震动，会对泵及其外设造成不良影响。
普罗名特Pro minent泵德国普罗名特流体控制有限公司(ProMine nt Dosiert echnik GmbH)是一家在全球六大洲拥有44个子公司和60多个授权的当地代理商的企业集团，公司总部设在德国的海德堡市。
她的主要业务活动集中在：工业过程中各种化学药品的精密计量、定量添加和实时控制；各种水处理成套设备的研发、生产和工程实施。
正象公司名称的英文含义那样，普罗名特公司现在已经成为世界上相关行业中最有名望的公司之一。
普罗名特公司的业务是从研制、开发和生产电磁驱动精密计量泵开始的。
经过近半个世纪的发展，目前，普罗名特公司不仅成为是世界上最大计量泵生产厂商之一，而且以七十多项技术专利引领着世界计量泵技术的新潮流。
随着产业规模的扩大，围绕着计量泵技术，普罗名特公司又在成套、特种、专用加药系统以及相关的测量、控制装置研发、生产制造领域开拓了新的增长空间。
对普罗名特公司而言，另一个必然，但却具有深远意义的发展是进入与人类生存息息相关的环境保护领域。
目前，普罗名特公司不仅能开发和生产用于各种目的的水处理设备，而且能根据客户要求实施各种大型水处理工程。
普罗名特(中国)公司可向中国客户提供以下技术、产品和服务：1.各种精密计量泵，标准化的或按客户要求特别设计制造的各种加药系统：能满足来自石油天然气、石油化工、生物化学、制药、冶金、电力、食品、水产加工、酿造、饮料、造纸、制糖、印刷、印染、电子等工业对化学添加剂精确定量，在线连续投加，哪怕是最苛刻的需要。
2.各种传感器和在线测控仪表或按客户要求特别设计制造的各种流体控制系统：特别适用于食品、水产加工、酿造、饮料、生物化学、制药、自来水和废水处理等工业领域。
3.二氧化氯发生装置和相关的水处理系统：主要用于自来水，食品、饮料、水产加工、酿造用水，医院废水的消毒处理。
