任务九绘制活塞连杆总成装配图

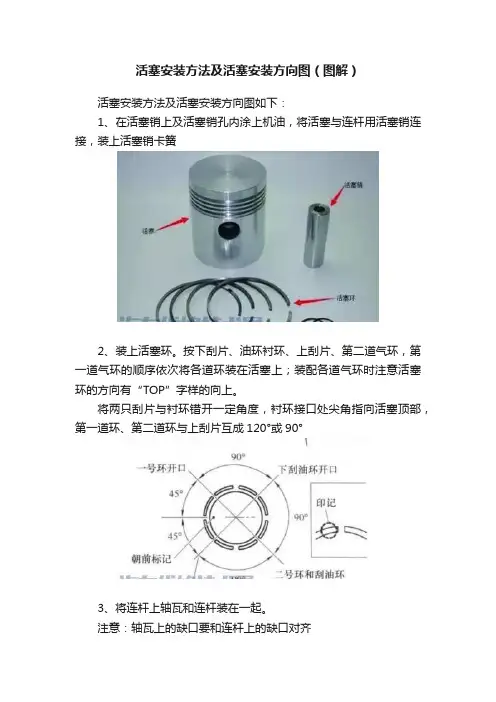

活塞安装方法及活塞安装方向图（图解）
活塞安装方法及活塞安装方向图如下：
1、在活塞销上及活塞销孔内涂上机油，将活塞与连杆用活塞销连接，装上活塞销卡簧
2、装上活塞环。

按下刮片、油环衬环、上刮片、第二道气环，第一道气环的顺序依次将各道环装在活塞上；装配各道气环时注意活塞环的方向有“TOP”字样的向上。

将两只刮片与衬环错开一定角度，衬环接口处尖角指向活塞顶部，第一道环、第二道环与上刮片互成120°或90°
3、将连杆上轴瓦和连杆装在一起。

注意：轴瓦上的缺口要和连杆上的缺口对齐
4、在发动机气缸内涂上发动机润滑油，用专用工具抱住活塞环，用木柄轻敲活塞头部，将活塞连杆总成装入。

注意：连杆上有点的一方应朝向发动机的1缸方向，而且要和活塞顶面上的箭头方向一致
5、将连杆下轴瓦和连杆盖装在一起，并在轴瓦内表面涂抹发动机润滑油。

注意：轴瓦上的缺口要和连杆上的缺口对齐
6、扣上连杆盖，拧紧螺栓。

力矩：（25±3）N·m，然后再拧90°±5°
7、装上机油集滤器
8、装上油底壳
9、装上缸盖
10、重新对好发动机正时
11、装上正时带。

识读汽车活塞连杆总成装配图 149项目九
（二）识读活塞连杆总成装配图
1．概括了解
首先由标题栏了解该装配体的名称；由明细栏了解组成该装配图各种零件的名称、数量、材料及标准件的规格，按图上的编号了解各零件的大体装配情况。

由图9-29所示的标题栏可知，该装配体的名称为“活塞连杆总成”。

从明细表可知，该装配体由14个零件组成，其中标准件2个。

依据名称可以推断，该装配体的作用是将爆发冲程所
形成的活塞上下运动变成推动曲轴的旋转运动。

图9-29活塞连杆总成装配图
2．分析视图，明确表达目的
大致了解各视图，首先找到主视图，再根据投影关系识别出其他视图的名称，找出剖视图、断面图所对应的剖切位置，识别各视图表达的意图和重点。

根据图9-29中的视图位置，可知该装配体表达方案中采用了主视图和左视图两个基本视图。

主视图采用了局部剖视图，用来表达活塞内部结构形状、活塞、活塞销、连杆衬套和连杆的相对位置、装配关系和工作原理。

左视图表达了活塞连杆总成的外形。

3．依照序号查找零件，弄懂装配关系
①根据装配图中的零件序号，查明细栏中所对应的序号来了解各零件的名称、数量、材料以及是否是标准件。

在图9-29中看到的零件2名称为上活塞环，材料是合金铸铁，数量为1。

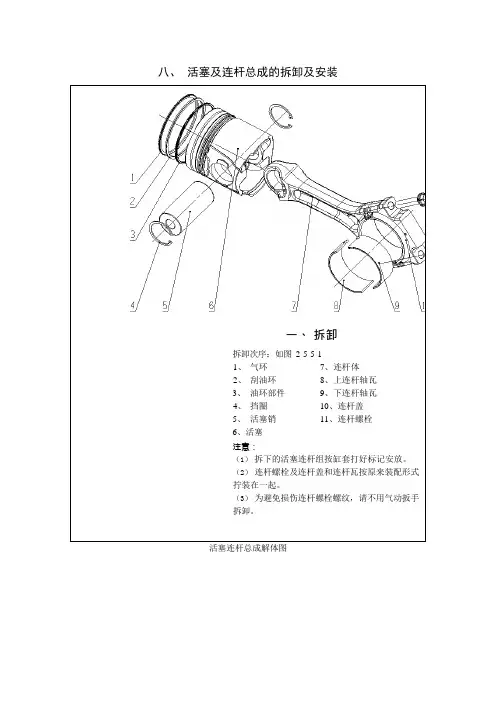

八、活塞及连杆总成的拆卸及安装一、拆卸拆卸顺序：如图2-5-5-11、气环7、连杆体2、刮油环8、上连杆轴瓦活塞连杆总成解体图准备工作：(1)拆除缸盖前确保须清理外表面灰尘及油泥，以免拆装过程中污染各装配表面；拆卸活塞和连杆以前，用刮刀清除掉气缸壁上部的积碳。

注意：不要用金刚砂布或砂纸清除缸套里的积碳，金刚砂布或砂纸里的氧化铝或砂粒会导致发动机严重损坏。

不要在活塞环运动区域里使用任何产生磨损的东西，否则会损坏缸套。

(2)盘转曲轴，将需拆的活塞连杆总成转到下止点。

拆卸连杆螺栓11、连杆盖10用力矩扳手和套筒交叉分步拆掉连杆螺栓及连杆盖。

注意：如果拆下连杆轴瓦打算要重装，请在每个轴瓦上挂上标签，标记拆卸时的气缸序号及安装位置。

拆卸活塞总成用软金属（如铜、铝）托扳或干净木板把连杆大头托起，再用软金属棒或手锤木柄推出连杆总成。

注意：在操作过程中小心，以免碰伤曲轴连杆颈及缸套孔。

拆卸气环1拆卸刮油环2拆卸油环部件3用活塞环扩张器拆下各道活塞环。

按气缸序号安放好拆下的活塞环。

告诫：不要试图用其它的工具去拆卸活塞环，活塞环的过度拉伸将降低活塞环的弹力。

拆卸挡圈4用挡圈装卸钳拆下活塞销挡圈。

告诫：拆装时注意防止挡圈回弹伤人拆卸活塞销5用锤子和铜棒轻轻敲出活塞销。

注意：如果活塞和活塞销打算要重装，请在每个活塞和活塞销上挂上标签，标记拆卸时的气缸序号及安装位置。

拆卸连杆体7拆卸上连杆轴瓦8、下连杆轴瓦9注意：按顺序安放好从各缸拆下的零件。

所有零件需要重新安装时，请在每个零件上挂上标签，并进行编号，标记拆卸时的气缸序号及安装位置。

注意：拆卸连杆螺栓时，须在螺栓帽上打上标记，以示使用一次，拆装时检查螺栓帽标记数量，超过2个标记，即螺栓已使用2次，必须报废。

清洗： 活塞1、使用热肥皂液和非金属刷去除活塞活塞环槽上部及活塞环槽的积炭，活塞内腔机油冷却油孔积碳。

注意：确保清洗液适用于铝制品，否则会造成活塞损坏。

将活塞放在盛有适于铝制品的清洗剂的容器中至少30 分钟。

八、活塞及连杆总成的拆卸及安装一、拆卸拆卸次序：如图2-5-5-11、气环7、连杆体2、刮油环8、上连杆轴瓦3、油环部件9、下连杆轴瓦4、挡圈10、连杆盖5、活塞销11、连杆螺栓6、活塞注意：（1）拆下的活塞连杆组按缸套打好标记安放。

（2）连杆螺栓及连杆盖和连杆瓦按原来装配形式拧装在一起。

（3）为避免损伤连杆螺栓螺纹，请不用气动扳手拆卸。

活塞连杆总成解体图拆卸准备工作：(1) 拆除缸盖前确保须清理外表面灰尘及油泥，以免拆装过程中污染各装配表面；拆卸活塞和连杆以前，用刮刀去除掉气缸壁上部的积碳。

注意：不要用金刚砂布或砂纸去除缸套里的积碳，金刚砂布或砂纸里的氧化铝或砂粒会造成发动机严重损坏。

不要在活塞环运动区域里使用任何产生磨损的东西，否则会损坏缸套。

(2) 盘转曲轴，将需拆的活塞连杆总成转到下止点。

拆卸连杆螺栓 11、连杆盖 10 用力矩扳手和套筒交叉分步拆掉连杆螺栓及连杆盖。

注意：如果拆下连杆轴瓦打算要重装， 请在每个轴瓦上挂上标签，标记拆卸时的气缸序号及安装位置。

拆卸活塞总成用软金属（如铜、铝）托扳或干净木板把连杆大头托起，再用软金属棒或手锤木柄推出连杆总成。

注意：在操作过程中小心，以免碰伤曲 轴连杆颈及缸套孔。

拆卸气环 1 拆卸刮油环 2拆卸油环部件 3用活塞环扩张器拆下各道活塞环。

按气缸序号安放好拆下的活塞环。

告诫：不要试图用其它的工具去拆卸活塞环，活塞环的过分拉伸将减少活塞环的弹力。

连杆小头孔内径mm52.020 最小 52.035最大连杆大头孔内径 mm92.046 最小 92.088最大清洗：活塞1、使用热肥皂液和非金属刷去除活塞活塞环槽上部及活塞环槽的积炭，活塞内腔机油冷却油孔积碳。

注意：确保清洗液合用于铝制品，否则 会造成活塞损坏。

将活塞放在盛有适于铝制品的清洗剂的容器中最少30 分钟。

注意：不要使用金属刷子，金属刷会损坏活塞环槽。

不要使用玻璃，胡桃壳粉或塑料喷丸来清洗活塞环槽或销孔。

任务6-4 识读活塞连杆总成装配图本项目参考课时： 2 学时课题任务6-4 识读活塞连杆总成装配图参考资料教材、练习册教学配套课件教学方法讲解、示范，学生讨论、训练授课课时2学时教学目标1.了解活塞连杆组的作用、组成；2.熟悉活塞连杆组各零件之间位置关系、装配关系及连接方式；3.弄清各零件的结构形状，分析、判断装配体中各零件的运动方式；4．掌握活塞连杆组的拆、装顺序及在维修中应注意的要点。

学习重点弄清活塞连杆组各零件之间位置关系、装配关系及连接方式实施建议结合实物，对活塞连杆组的结构、组成、装配关系等进行分析、讲解课后评价（或后面的课后总结）可通过课堂或课后作业形式进行评价：布置几道难度适中且有代表性的习题，要求学生独立完成；根据作业完成情况来评价学生对该部分的掌握情况。

习题形式可以是填空、判断、选择等。

【组织教学】检查学生出勤，作好学生考勤记录。

强调课堂纪律，活跃课堂气氛。

在对基础知识理解的基础上，通过必要绘图练习来筑固所学的知识。

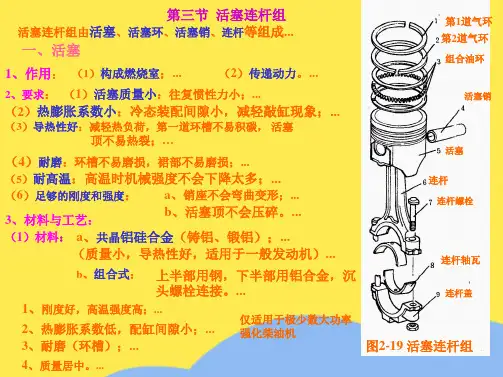

【课题导入】如图6-4-1所示为发动机活塞连杆组，该组对每一个从事汽车驾驶、维修人员来讲，都不陌生。

它是发动机曲柄连杆机构中的一个重要组成部分，其主要作用：将活塞的往复运动转变为曲轴的旋转运动；将作用于活塞上的力通过连杆传给曲轴，对外输出，以驱动汽车车轮转动。

由此可见，活塞连杆组的装配、维修质量的好坏将直接影响发动机的动力性、经济性、有害气体排放以及发动机使用寿命。

本任务通过活塞连杆组装配图识读方法的学习，达到进一步提高学生识读装配图的水平。

图1 活塞连杆组的组成【讲授新课】一、教学内容任务6-4 识读活塞连杆总成装配图如图6-4-2所示为活塞连杆总成（或组）装配图，识读的方法如下：图6-4-2活塞连杆组装配图1．概括了解（1）了解标题栏从标题栏中可知：该装配体名称是活塞连杆总成（或组），其上端活塞装入发动机气缸内，作往复直线运动，下端连杆大头通过连杆活塞活塞销锁环气环油环连杆盖连杆轴承连杆螺栓连杆安装标记连杆螺母安装标记轴承与（曲轴上的）连杆轴颈相配合，作旋转运动。
