第一讲常用测树仪器的使用
- 格式：ppt
- 大小：6.00 MB
- 文档页数：42
下载文档原格式
合集下载
角规测树实用方法
角规测树一、角规知识角规是1947年由奥地利林学家毕特利希发明的一种测树工具，它是一种利用固定视角，设置可变半径的圆形样地来测定每公顷立木断面积的仪器。
角规测树的理论严谨，而构造简单，使用方便，若运用得法精度很好。
用角规测定林分单位面积的胸高断面积总和时，无需进行面积测定的每木检尺，打破了在一定面积的标准地上测算林分胸高断面积和林分蓄积的传统方法。
常用的角规实际上是夹角为1°8′45″的定角器，即杆长为觇板缺口的50倍，若杆长1m，则觇板缺口为2cm；杆长50cm，觇板缺口为1cm。
最简便的角规测器是在一根长度为L的直尺一端安装一个有缺口的金属片，缺口的宽度为l，l/L要根据预定要求设计为某一特定值，一般为1/50，即尺长L为50cm，缺口宽l应为1cm尺长L为100cm，缺口宽l应为2cm 。
这样，每有一株树与其相切割，则每公顷就有1m2胸高断面积；每有一株树与其相切，则每公顷就有0.5m2胸高断面积。
二、角规用法使用时将角规杆的尾端紧贴于眼下，测者通过缺口照准胸高1.3m处，凡树木大于缺口宽度者，按一株记数；若树木等于缺口宽度者按半株记数；若树木小于缺口宽度者，不记数。
这样绕测一周，共记数的株数n，即为角规样地测得单位胸高断面积为n㎡/ha。
三、角规测树技术角规测树的特点是：工效高，速度快，施测方便，但如不能保证其精度则毫无意义，因此如何确保角规测树的精度是其中心问题。
角规测树的主要误差来源有：角规常数的选定，角规绕测技术，坡度改正，林缘误差和样点数量的确定等问题㈠角规常数的选定角规常数F大，视角也大，视角越大，则被计数株数少，距离也近，可仔细观差，但如果搞错一株对结果影响很大；视角越小则观测距离越远，距离越远则肉眼观测的误差也大，漏测和错测的机会增多，也可能降低精度。
⑴平均直径8－16cm，或任意平均直径但疏密度为0.3－0.5的林分。
Fg＝0.5⑵平均直径17－28cm，或疏密度为0.6－1.0的中近熟林分。
树木测量方法
树木测量方法
树木是我们自然界中最重要的植物之一，不仅是生态环境中的重要组成部分，还能为我们提供许多有益的物质和氧气。
为了更好地了解和管理树木，我们需要对它们进行测量和评估。
下面是几种常见的树木测量方法:
1. 直径测量
直径测量是一种简单而常见的树木测量方法，可以测量树木的干径或胸径。
这种方法通常使用一个叫做“测径仪”的工具，将仪器放置在树木的底部，然后读取测量值。
通过测量直径，我们可以了解树木的生长状况和健康状况。
2. 高度测量
高度测量是一种测量树木高度的方法，通常使用激光测距仪或标杆等工具。
这种方法需要将工具放置在树木的底部，然后读取测量值。
高度测量可以帮助我们了解树木的生长状况和健康状况，以及它们在生态系统中的位置。
3. 体积测量
体积测量是一种测量树木体积的方法，通常使用测径仪和标杆等工具。
这种方法需要先测量树木的直径，然后使用标杆等工具测量树木的高度。
通过这些测量值，我们可以计算出树木的体积。
体积测量可以帮助我们了解树木的生长状况和健康状况，以及它们在生态系统中的贡献。
除了上述测量方法外，还有许多其他方法可以评估树木的健康状
况和生长状况，如叶面积测量、生物量测量等。
实验一 常用测树工具的使用
实验一常用测树工具的使用一、实验目的熟悉和掌握几种常用的测树工具的构造、原理及使用方法。
二、仪器的构造、原理及使用方法(一)测径器1．轮尺轮尺构造十分简单，如图1—1，可分为固定脚，游动脚和测尺三部分。
测尺的一面为普遍米尺刻度，一面为整化刻度。
在森林调查中，为简化测算工作，通常将实际直径按上限排外法分组，所分的组称为径阶，用其组中值表示。
径阶大小(组距)一般可以为1cm、2cm或4cm。
当按1cm、2cm或4cm分组时，其最小径阶的组中值分别为1cm、2cm或4cm。
径阶整化刻度的方法即是将各径阶的组中值刻在该径阶的下限位置。
图1—1轮尺1．固定脚2．滑动脚3．尺身4．树干横断面使用注意事项：(1)在测定前，首先检查轮尺，必须注意，固定脚与游动脚应当平行，且与尺身垂直。
(2)测径时，轮尺的三个面必须紧贴树干，读出数据后，才能从树干上取下轮尺。
(3)测立木胸径时，应严格按照1.3m的部位进行测定。
如在坡地，应站在坡上部，确定树干上1.3m处的部位，然后再测量其直径。
树木若在1.3m以下分叉时，按两株测算。
(4)当树干横断面不圆时，应测相互垂直的两个直径，取平均数作为测定值。
2．围尺(直径卷尺)围尺有布围尺，钢围尺和蔑围尺三种，围尺上除标有普通米尺刻度外，还标有对应于圆周长空的直径刻度。
使用时，必须将围尺拉紧平围树干后，才能读数，应使围尺围在同一水平面上，防止倾斜，否则，易产生偏大的误差。
(二)测高器三角原理测高：按三角原理设计的测高器，本质上都是一种测角器，多通过正切函数关系测算树高。
较为常用的是勃鲁莱测高器(图1-2)。
其刻度盘上标有不同水平距离(15，20，30、40m)时所对应的不同仰角和俯角的树高值。
图1－2布鲁莱斯测高器构造图1－3布鲁莱斯测高原理1.制动按钮2.视距器3.瞄准器4.刻度盘5.摆针6.滤色镜7.启动钮8.修正表测高时，首先选测某一水平距离，然后，分别以下情况测算树高：(1)在平地上测高：测者立于测点，按下仪器按纽，使指针自由下垂，用瞄准器对准树梢后，即按下制动纽，固定指针，在度盘上读出对应于所选测水平距离的数据h ，再加上测者眼高l ，即为全树高H ，见图l-4(a)。
树木动态测量记录仪安全操作及保养规程
树木动态测量记录仪安全操作及保养规程1. 引言树木动态测量记录仪是一种用于记录树木生长和环境变化的仪器。
正确的操作和保养能够确保设备的安全使用，延长使用寿命，并保证测量数据的准确性和可靠性。
本文档旨在指导用户进行树木动态测量记录仪的安全操作和保养。
2. 安全操作规程2.1 操作前准备在操作树木动态测量记录仪之前，应仔细阅读设备使用手册，并确保具备以下条件：•了解仪器的基本原理和操作方法；•穿戴合适的防护装备，如手套、眼镜等；•确认仪器处于工作状态，电量充足，并检查仪器的连接线路是否无损坏；•核对仪器的校准日期，确认设备处于准确状态。
2.2 操作过程2.2.1 使用合适的位置在操作树木动态测量记录仪时，应选择平坦、稳定的工作场所，并确保周围无杂物阻碍操作。
2.2.2 连接设备将测量仪器与计算机或移动设备相连接，确保连接线路安全可靠。
2.2.3 预处理数据在进行实际测量之前，应在计算机或移动设备上进行预处理数据操作，如选择测量参数、设定测量时间等。
确保所设置的参数与需要测量的树木特征相匹配。
2.2.4 安装设备按照设备使用说明书的要求，将树木动态测量记录仪正确安装到待测树木上，并确保设备牢固可靠。
2.2.5 启动测量在确认树木动态测量记录仪已经正确安装后，启动设备进行测量。
在测量过程中，应密切关注设备的运行状态，并根据需要进行数据记录。
2.2.6 停止测量当测量工作完成后，及时停止设备的工作。
注意仪器的关机顺序，避免突然切断电源对设备的损害。
2.2.7 断开连接在完成测量工作后，及时断开树木动态测量记录仪与计算机或移动设备的连接。
2.3 操作注意事项•在操作设备时，应避免使用力过大，以免对设备造成损坏；•注意保持设备清洁，防止灰尘和杂质进入设备；•避免水和其他液体接触设备，以防止设备短路；•不要将设备放在高温、潮湿和有腐蚀性气体的环境中；•严禁拆卸设备，以免对设备的结构和功能造成损坏。
3. 保养规程3.1 日常保养•定期清洁设备外壳，可使用柔软的布擦拭，注意不要受到撞击和挤压；•定期检查连接线路的插头和插孔，确保连接可靠；•定期检查设备的电池电量，并及时充电或更换电池。
使用测绘仪器进行森林资源测量的指南

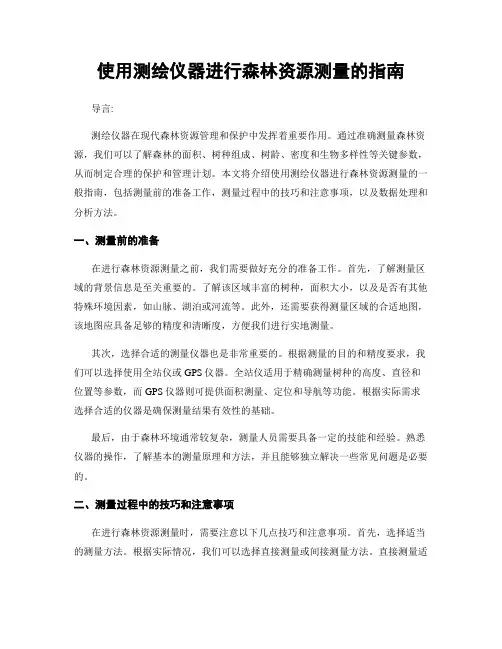

使用测绘仪器进行森林资源测量的指南导言:测绘仪器在现代森林资源管理和保护中发挥着重要作用。
通过准确测量森林资源，我们可以了解森林的面积、树种组成、树龄、密度和生物多样性等关键参数，从而制定合理的保护和管理计划。
本文将介绍使用测绘仪器进行森林资源测量的一般指南，包括测量前的准备工作，测量过程中的技巧和注意事项，以及数据处理和分析方法。
一、测量前的准备在进行森林资源测量之前，我们需要做好充分的准备工作。
首先，了解测量区域的背景信息是至关重要的。
了解该区域丰富的树种，面积大小，以及是否有其他特殊环境因素，如山脉、湖泊或河流等。
此外，还需要获得测量区域的合适地图，该地图应具备足够的精度和清晰度，方便我们进行实地测量。
其次，选择合适的测量仪器也是非常重要的。
根据测量的目的和精度要求，我们可以选择使用全站仪或GPS仪器。
全站仪适用于精确测量树种的高度、直径和位置等参数，而GPS仪器则可提供面积测量、定位和导航等功能。
根据实际需求选择合适的仪器是确保测量结果有效性的基础。
最后，由于森林环境通常较复杂，测量人员需要具备一定的技能和经验。
熟悉仪器的操作，了解基本的测量原理和方法，并且能够独立解决一些常见问题是必要的。
二、测量过程中的技巧和注意事项在进行森林资源测量时，需要注意以下几点技巧和注意事项。
首先，选择适当的测量方法。
根据实际情况，我们可以选择直接测量或间接测量方法。
直接测量适用于小面积、狭长线段或单株树木的测量，而间接测量更适用于大面积、连片森林的测量。
其次，选择合适的测量样地布局。
样地布局的合理性直接关系到测量结果的准确性。
我们可以选择随机布点、等距布点、系统布点等方法，以确保样地能够代表整个测量区域。
此外，还需要注意测量仪器的校正和检查。
在进行测量前，我们需要对测量仪器进行校正，以确保测量结果的准确性。
同时，在测量过程中，及时检查仪器是否正常工作，避免由于仪器问题引起的误差。
三、数据处理和分析方法在完成测量后，我们需要对测量数据进行处理和分析，以得出有关森林资源的定量参数。
勃鲁莱测高器、超声波测高器的使用方法
测高器
三角原理设计。 根据 三角原理设计。通过 正切函数关系测算树高。 正切函数关系测算树高。
布鲁莱斯测高器
在布鲁莱斯测高器的指针盘上， 在布鲁莱斯测高器的指针盘上，分别有几种不同 水平距离的高度刻度。使用时， 水平距离的高度刻度。使用时，先要测出测点至 树木水平距离，且要等于整数10、 、 、 树木水平距离，且要等于整数 、15、20、30m， ， 测高时，按动仪器背面启动按钮， 测高时，按动仪器背面启动按钮，让指针自由摆 用瞄准器对准树梢后，稍停2-3秒待指针停止 动，用瞄准器对准树梢后，稍停 秒待指针停止 摆动呈铅锤状态后，按下制动钮，固定指针， 摆动呈铅锤状态后，按下制动钮，固定指针，在 刻度盘上读出对应于所选水平距离的树高值， 刻度盘上读出对应于所选水平距离的树高值，再 加上测者眼高AE即为树木全高 即为树木全高H 加上测者眼高 即为树木全高 。
测量步骤
• d.再将瞄准镜中红点对准树梢 d.再将瞄准镜中红点对准树梢 点顶点，这时红十字线闪烁， 点顶点，这时红十字线闪烁， 按下红色ON ON按钮直到红十字线 按下红色ON按钮直到红十字线 消失为止，松开红色ON按钮， ON按钮 消失为止，松开红色ON按钮， 此时， 此时，在测高器显示屏上可显 示树的高度（ 示树的高度（假定接收器固定 高度1.3m）；再对准树顶 1.3m）；再对准树顶， 高度1.3m）；再对准树顶，重 复此步骤，可连续测得6 复此步骤，可连续测得6个树干 上不同部位的高度。 上不同部位的高度。
a．开机前，在测高器和 ．开机前， 信号接受器上各装一枚5 信号接受器上各装一枚 号电池。 号电池。
c. 将测高器距 离信号接受器 1-2cm处，按下 处 红色ON按钮， 按钮， 红色 按钮 信号接受器将 自动开启。 自动开启。
三角原理设计。 根据 三角原理设计。通过 正切函数关系测算树高。 正切函数关系测算树高。
布鲁莱斯测高器
在布鲁莱斯测高器的指针盘上， 在布鲁莱斯测高器的指针盘上，分别有几种不同 水平距离的高度刻度。使用时， 水平距离的高度刻度。使用时，先要测出测点至 树木水平距离，且要等于整数10、 、 、 树木水平距离，且要等于整数 、15、20、30m， ， 测高时，按动仪器背面启动按钮， 测高时，按动仪器背面启动按钮，让指针自由摆 用瞄准器对准树梢后，稍停2-3秒待指针停止 动，用瞄准器对准树梢后，稍停 秒待指针停止 摆动呈铅锤状态后，按下制动钮，固定指针， 摆动呈铅锤状态后，按下制动钮，固定指针，在 刻度盘上读出对应于所选水平距离的树高值， 刻度盘上读出对应于所选水平距离的树高值，再 加上测者眼高AE即为树木全高 即为树木全高H 加上测者眼高 即为树木全高 。
测量步骤
• d.再将瞄准镜中红点对准树梢 d.再将瞄准镜中红点对准树梢 点顶点，这时红十字线闪烁， 点顶点，这时红十字线闪烁， 按下红色ON ON按钮直到红十字线 按下红色ON按钮直到红十字线 消失为止，松开红色ON按钮， ON按钮 消失为止，松开红色ON按钮， 此时， 此时，在测高器显示屏上可显 示树的高度（ 示树的高度（假定接收器固定 高度1.3m）；再对准树顶 1.3m）；再对准树顶， 高度1.3m）；再对准树顶，重 复此步骤，可连续测得6 复此步骤，可连续测得6个树干 上不同部位的高度。 上不同部位的高度。
a．开机前，在测高器和 ．开机前， 信号接受器上各装一枚5 信号接受器上各装一枚 号电池。 号电池。
c. 将测高器距 离信号接受器 1-2cm处，按下 处 红色ON按钮， 按钮， 红色 按钮 信号接受器将 自动开启。 自动开启。
实验一常用测树工具的使用-浙江农林大学
测树学综合实验指导书浙江农林大学森林经理学科2013-9-1实验一常用测树工具的使用一、实验目的熟悉和掌握几种常用的测树工具的构造、原理及使用方法。
二、仪器的构造、原理及使用方法(一)测径器1．轮尺轮尺构造十分简单，如图1—1，可分为固定脚，游动脚和测尺三部分。
测尺的一面为普遍米尺刻度，一面为整化刻度。
在森林调查中，为简化测算工作，通常将实际直径按上限排外法分组，所分的组称为径阶，用其组中值表示。
径阶大小(组距)一般可以为1cm、2cm或4cm。
当按1cm、2cm或4cm分组时，其最小径阶的组中值分别为1cm、2cm或4cm。
径阶整化刻度的方法即是将各径阶的组中值刻在该径阶的下限位置。
图1—1 轮尺1．固定脚2．滑动脚3．尺身4．树干横断面使用注意事项：(1)在测定前，首先检查轮尺，必须注意，固定脚与游动脚应当平行，且与尺身垂直。
(2)测径时，轮尺的三个面必须紧贴树干，读出数据后，才能从树干上取下轮尺。
(3)测立木胸径时，应严格按照1.3m的部位进行测定。
如在坡地，应站在坡上部，确定树干上1.3m处的部位，然后再测量其直径。
树木若在1.3m以下分叉时，按两株测算。
(4)当树干横断面不圆时，应测相互垂直的两个直径，取平均数作为测定值。
2．围尺(直径卷尺)围尺有布围尺，钢围尺和蔑围尺三种，围尺上除标有普通米尺刻度外，还标有对应于圆周长空的直径刻度。
使用时，必须将围尺拉紧平围树干后，才能读数，应使围尺围在同一水平面上，防止倾斜，否则，易产生偏大的误差。
(二)测高器三角原理测高：按三角原理设计的测高器，本质上都是一种测角器，多通过正切函数关系测算树高。
较为常用的是勃鲁莱测高器(图1-2)。
其刻度盘上标有不同水平距离(15，20，30、40m)时所对应的不同仰角和俯角的树高值。
图1－2布鲁莱斯测高器构造 图1－3布鲁莱斯测高原理1.制动按钮2.视距器3.瞄准器4.刻度盘5.摆针6.滤色镜7.启动钮8.修正表测高时，首先选测某一水平距离，然后，分别以下情况测算树高：(1)在平地上测高：测者立于测点，按下仪器按纽，使指针自由下垂，用瞄准器对准树梢后，即按下制动纽，固定指针，在度盘上读出对应于所选测水平距离的数据h ，再加上测者眼高l ，即为全树高H ，见图l-4(a)。
第一讲常用测树仪器的使用
测树学和其它学科的关系
植物学、树木学、测量学、生态学 数学、数理统计、GIS、RS、GPS 计算机技术（计算方法，应用软件、程序设计）
本门课程涉及“测树学”主要内容 1 单株木的测定 ①直径、树高、冠幅测定 ②伐倒木、立木材积测定 2 林分测定 ①林分调查因子 ② 林分蓄积测定 a.标准木法 b.材积表法 c.角规测树
大量研究结果表明，按圆与椭圆计算的面 积均有误差，且受树皮的影响较大，其误差一 般不超过±3%. 实际工作中，当作圆形计算，测量方便．
g
g---横断面积（m2）
4
d
2
d---横断面的直径(cm)
树高测定
• 树高:树干的根颈处至主干梢顶的长度称为 树高（tree height）。 ① 测量单位是米（m） ② 一般要求精确至0.1m ③ 树高通常用H或h表示 ④ 材积的主要因子之一，其重要性仅次于胸 高直径。
上部直径
• 树干上部直径，不如胸高直径可以使用轮 尺或围尺容易直接测定，需利用间接方法 或开发新的测定仪器来测定。 • 测定上部直径主要用于试验研究方面，例 如，精确测求立木材积、检核立木材积表 精度度及推算树干形状或树干尖削度等。
树干横断面积
树干横断面积同树干直径一样也可以有 许多个，其中位于胸高处横断面积是一个 重要测树因子，通常简称为树木的胸高断 面积(basal area of breast-height)，记为g，测 量单位是平方米（㎡）
• 胸高指成人的胸高，各国规定不一样。 • 中国1.3m • 欧洲1.3m • 英国4’3”(1.3m) • 美国4’5”(1.37m) • 日本4 日尺(1.21m) • IUFRO 1.3m(4.5ft) （International Union of Forest Research Organizations 国际林业研究机构联合会）
树木无损检测探伤仪功能及使用

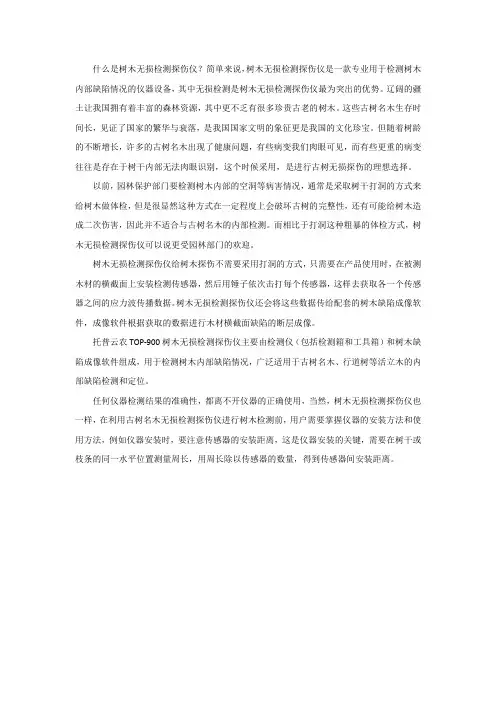

什么是树木无损检测探伤仪？简单来说，树木无损检测探伤仪是一款专业用于检测树木内部缺陷情况的仪器设备，其中无损检测是树木无损检测探伤仪最为突出的优势。
辽阔的疆土让我国拥有着丰富的森林资源，其中更不乏有很多珍贵古老的树木。
这些古树名木生存时间长，见证了国家的繁华与衰落，是我国国家文明的象征更是我国的文化珍宝。
但随着树龄的不断增长，许多的古树名木出现了健康问题，有些病变我们肉眼可见，而有些更重的病变往往是存在于树干内部无法肉眼识别，这个时候采用，是进行古树无损探伤的理想选择。
以前，园林保护部门要检测树木内部的空洞等病害情况，通常是采取树干打洞的方式来给树木做体检，但是很显然这种方式在一定程度上会破坏古树的完整性，还有可能给树木造成二次伤害，因此并不适合与古树名木的内部检测。
而相比于打洞这种粗暴的体检方式，树木无损检测探伤仪可以说更受园林部门的欢迎。
树木无损检测探伤仪给树木探伤不需要采用打洞的方式，只需要在产品使用时，在被测木材的横截面上安装检测传感器，然后用锤子依次击打每个传感器，这样去获取各一个传感器之间的应力波传播数据。
树木无损检测探伤仪还会将这些数据传给配套的树木缺陷成像软件，成像软件根据获取的数据进行木材横截面缺陷的断层成像。
托普云农TOP-900树木无损检测探伤仪主要由检测仪（包括检测箱和工具箱）和树木缺陷成像软件组成，用于检测树木内部缺陷情况，广泛适用于古树名木、行道树等活立木的内部缺陷检测和定位。
任何仪器检测结果的准确性，都离不开仪器的正确使用，当然，树木无损检测探伤仪也一样，在利用古树名木无损检测探伤仪进行树木检测前，用户需要掌握仪器的安装方法和使用方法，例如仪器安装时，要注意传感器的安装距离，这是仪器安装的关键，需要在树干或枝条的同一水平位置测量周长，用周长除以传感器的数量，得到传感器间安装距离。
测树cha01
第一章单株树木材积测定材积（体积）←树干形状←基本概念第一节基本测树因子与测定工具第二节树干形状第三节伐倒木材积测算第四节立木材积测算第五节枝条、树皮、薪材材积的测定第一节基本测树因子与测定工具基本测树因子直接测定因子: 树高、胸径、冠幅、枝下高等；派生测定因子树干横断面积、树干材积、形数、形率等。
一．树木的直径二．树高三．树干材积四．树干的横断面一、树木的直径（Diameter）垂直于树干轴的横断面的直径。
D d带皮直径：Diameter over bark (D.O.B)去皮直径：Diameter inside bark (D.I.B)学习大纲：（一）胸径：定义（二）工具：轮尺、围尺（三）记录：径阶整化（四）注意：（一）胸径英文：Diameter at breast height（DBH）概念：距离根颈1.3米处的直径。
来源：计量方便，读数方便根涨（二）工具1.轮尺2.围尺1、轮尺（直径卡尺）Calipers1）方法：垂直量测南北、东西，取平均值2）优点：快2、围尺（直径卷尺）Diameter Tape1）优点：携带方便，测值稳定2）原理：3）刻度：双面或一面上下（三）记录径阶整化目的：读数、统计方便分组：通常采用1cm、2cm、4cm分组径阶：diameter class，所分的直径组称径阶表示：各径阶中值表示直径，径阶中值应为偶数方法：上限排外法尺刻度：各径阶值移刻在径阶范围的下限每木检尺表（四）注意使用围尺应注意正确确定胸径的位置，坡地上量测以坡上方为准胸高处不正常，可在胸高上下等距且形状正常处量测两个直径取平均数做为胸径胸径处已分叉，分别量测，做为多株树量测时要去掉树干表面寄生物二、树高（一）定义height树干根颈至主干梢顶的长度称树高。
（二）工具1.布鲁莱斯测高器2.超声波测高器3.多用测树仪（林分速测镜）4.圆筒测高器5.克里斯屯测高器1、布鲁莱斯测高器构造：瞄准器：视孔→两个准星制动钮：仪器前端一弯曲的金属片，固定指针起动钮：仪器背面一金属圆形凸起，松动指针度盘：弧形刻度带指针：视距器：布鲁莱斯测高器原理平地坡地仰视或俯视坡中布鲁莱斯测高器方法（平地）选测点：通视，等距测水平距离：10，15，20，30m等起动钮：对准树梢制动钮：固定指针H=眼高+读数布鲁莱斯测高器4.使用布鲁莱斯测高器注意事项①尽可能使水平距离相似于树高高度②测点尽量沿等高线设置③阔叶树树种要正确确定树梢位置④树干高小于5m，不用测高器，采用长杆直接量测三、树干的材积根颈以上树干的体积。
测树学实验指导书
《测树学实验》指导书李凤日编二00五年三月实验一测树工具的使用一、目的熟悉和掌握几种常用的测树工具的构造、原理及使用方法。
二、仪器、用具轮尺、围尺、勃鲁莱测高器、超声波测高器、DQW—2型望远测树仪、二米测竿、记录夹、记录用表、计算工具。
(1(组距)为防止倾斜，否则，易产生偏大的误差。
(二)测高器测高器的种类较多，但根据原理大体可分为两大类：一类是利用几何相似形原理设计的，如克里斯顿测高器，圆筒测高器等；另一类是利用三角原理设计的，如勃鲁莱测高器等。
1．几何原理测高：如图1-2所示，当BC//B’C’时，则有：若EC、B’C’，为定长(一般EC用2m测竿, B’C’用30cm测尺取代)，则将BC(树高) 值代入上式，(树高)值代入上式，即可计算出相应的E’C’值。
若将一系列的BC(树高)值刻划在相应的E’C’位置，即可从测尺(B’C’)上直接读出树高(BC)值。
克里斯顿测高器就是利用上述关系设计的。
使用时，只需将二米测竿垂直立于树基部(或在树干上标2m高度)，然后，选择一个能同时望见树梢和树脚及二米测竿顶的地方，用大拇指和食指轻提仪器，让其自然下垂，与树干平行，屈伸手臂，使仪器上、下钩正好卡住树梢及树基，保持仪器和头部不动，迅速瞄视测竿顶端，这时，视线所通过的仪器刻度值即为树干的全高。
图1－2 克里斯屯测高器测高原理示意图图1－3 克里斯屯测高器及其刻度这种测高器具有用法简单，携带方便，测高时不用量水平距离等优点，对16m以下的树木测定结果比较准确，但掌握不熟练时，可能出现较大的误差。
据h图1－6在坡地上测高(三)多用测树仪近二、三十年，多用途的综合性测树仪的研制取得了较大的进展，这类测时仪能测定树高、立木任意部位直径、水平距离、坡度、每公顷断面积等多种因子。
我国常见的有LC-1型和LC-2型林分速测镜，DCW-3型光学测树仪、DQW-2型望远测树仪等。
此处仅就DQW-2型望远测树仪作简要介绍。
实验二 常用测树工具的使用
1、用自己的语言描述外业工作步骤并附上原始数据，并对三种直径工具的测量进行比较分析。
1)胸径的测量1.用米尺量取树干的1.3m并用粉笔做个记号，以便测量胸径。
2.用轮尺测量林木的胸径、根颈直径，按2cm径阶进行整化。
3.用钢卷尺测量林木的周长、胸径、根颈周长、根颈直径。
4.将测得数据填入表1-1。
5.两种直径工具的测量比较分析。
（1）轮尺可直接对树干直径进行测量，卷尺则是通过测量出树干的周长后，再根据C ═π D 得关系，换算成直径。
（2）用卷尺测定林木，可以同时测得树干的直径和周长，轮尺只能测出树干的直径。
2)树高的测量1.平地立木测定（1）在平地上选取5 棵树高在5 米以上的林木，以测高器测量其树高。
（2）用皮尺测定观测点到树干间的水平距离，在观测点上用测高器仰望树梢，使望远镜中线切于树梢顶端，待摆针静止后扣动扳机固定摆针，然后在与水平距离相对应的刻度盘上读出树高读数，再加上测者眼高即为所测树木的高度。
（3）将测得数据填入表1-2。
2.坡地立木测定（1）在坡地上选取5 棵5 米以上的林木，以测高器测量期树高。
（2）选一坡地上的立木，在适合观测树高的适当距离处用测高器的望远镜中丝对准树干等于测者眼高的位置，待摆针静止后扣动扳机固定摆针，在刻度盘的最下面一行刻度上读出坡度角。
（3）然后根据坡度角计算与水平距相对应的斜距，斜距＝水平距/Cos 坡度角。
（4）将皮尺量至等于该斜距的位置作为观测点，在该观测点上用测高器对准树梢和树基观测两次，若两次读数在“0”刻度的两侧则相加，在同侧则相减，即为所测树木的实测高度。
（5）将测得数据填入表1-2。
2、回答思考题：1)测定胸径的注意事项是什么？1.测立木胸径时，应严格按照1.3m的部位进行测定。
如在坡地，应站在坡上部，确定树干上1.3m处的部位，然后再测量其直径。
2.若测径部分有节瘤或畸形时，可在其上、下等距处测径取其平均值。
3.树木若在1.3m以下分叉时，按两株测算。
测树仪器的使用
实习一
Ⅰ.目的: 目的:
测树仪器的使用
熟悉和掌握几种常用的测树工具的构造、 原理 熟悉和掌握几种常用的测树工具的构造、 及使用方法。 及使用方法。 Ⅱ.仪器、用具: 仪器、用具: 测径器：轮尺、围尺、 测径器：轮尺、围尺、电子测径仪 勃鲁莱测高器、 测高器：勃鲁莱测高器、超声波测高仪 其它：记录夹、铅笔、 其它：记录夹、铅笔、记录用表
表1一1 径阶Biblioteka 围划分 一径阶(cm) 径阶(cm) 2 4 6 8 10 ……
2cm径阶范围 2cm径阶范围 (cm) 1.0— 1.0—2.9 3.0— 3.0—4.9 5.0— 5.0—6.9 7.0— 7.0—8.9 9.0— 9.0—10.9 ……
径阶(cm) 径阶(cm) 4 8 12 16 20 ……
轮尺不仅用于测定单株树木的直径， 轮尺不仅用于测定单株树木的直径，也可作为 森林调查中测定大量立木直径的工具， 森林调查中测定大量立木直径的工具 ， 因而在测尺 上一般都有两种刻度。 一种是从固定角内侧为零开 上一般都有两种刻度 。 一种 是从固定角内侧为零开 cm刻划 可精确到0 cm，用以量测实际直径。 刻划。 始，按cm刻划。可精确到0.1cm，用以量测实际直径。 另一种是径阶刻划， 即在森林调查时， 另一种 是径阶刻划， 即在森林调查时 ， 用于大量树 是径阶刻划 木直径的测定，为了读数和统计方便，一般是按1 木直径的测定，为了读数和统计方便，一般是按1、 cm分组 所分的直径组称为径阶(diameter 分组， 2 、 4 cm 分组 ， 所分的直径组称为径阶 (diameter class)，用其组中值表示。当按1 cm分组时 分组时， class)，用其组中值表示。当按1、2、4cm分组时， 其最小径阶的中值分别为1 cm。 其最小径阶的中值分别为1、2、4cm。径阶整化常采 用上限排外法，如下表所示1 用上限排外法，如下表所示1一1。
Ⅰ.目的: 目的:
测树仪器的使用
熟悉和掌握几种常用的测树工具的构造、 原理 熟悉和掌握几种常用的测树工具的构造、 及使用方法。 及使用方法。 Ⅱ.仪器、用具: 仪器、用具: 测径器：轮尺、围尺、 测径器：轮尺、围尺、电子测径仪 勃鲁莱测高器、 测高器：勃鲁莱测高器、超声波测高仪 其它：记录夹、铅笔、 其它：记录夹、铅笔、记录用表
表1一1 径阶Biblioteka 围划分 一径阶(cm) 径阶(cm) 2 4 6 8 10 ……
2cm径阶范围 2cm径阶范围 (cm) 1.0— 1.0—2.9 3.0— 3.0—4.9 5.0— 5.0—6.9 7.0— 7.0—8.9 9.0— 9.0—10.9 ……
径阶(cm) 径阶(cm) 4 8 12 16 20 ……
轮尺不仅用于测定单株树木的直径， 轮尺不仅用于测定单株树木的直径，也可作为 森林调查中测定大量立木直径的工具， 森林调查中测定大量立木直径的工具 ， 因而在测尺 上一般都有两种刻度。 一种是从固定角内侧为零开 上一般都有两种刻度 。 一种 是从固定角内侧为零开 cm刻划 可精确到0 cm，用以量测实际直径。 刻划。 始，按cm刻划。可精确到0.1cm，用以量测实际直径。 另一种是径阶刻划， 即在森林调查时， 另一种 是径阶刻划， 即在森林调查时 ， 用于大量树 是径阶刻划 木直径的测定，为了读数和统计方便，一般是按1 木直径的测定，为了读数和统计方便，一般是按1、 cm分组 所分的直径组称为径阶(diameter 分组， 2 、 4 cm 分组 ， 所分的直径组称为径阶 (diameter class)，用其组中值表示。当按1 cm分组时 分组时， class)，用其组中值表示。当按1、2、4cm分组时， 其最小径阶的中值分别为1 cm。 其最小径阶的中值分别为1、2、4cm。径阶整化常采 用上限排外法，如下表所示1 用上限排外法，如下表所示1一1。
实验一测树工具的使用
实验一测树工具的使用一、实验目的熟悉和掌握几种常用测树工具的构造、原理及使用方法。
二、仪器、资料及辅助用表轮尺、围尺、布鲁莱测高器、克拉斯顿测高器、DQW-2型望远镜测树仪、激光测距/测高仪、超声波测高器、二米测竿、记录夹、计算工具和记录用表。
三、实验方法和步骤1.实验时，先了解并熟悉各种仪器的测定原理、构造及使用方法。
2.实验之前，选取6-10株树进行编号，并用精度较高的仪器（如超声波测高器等）测树高，作为树高实际值，以求算测定误差。
3.利用前述的各种测径和测高仪器分别进行测定，填写表1-2和表1-3，作为实验报告的内容。
表1-2 胸径测定记录表序号胸径实测值（cm）1cm整化值2cm整化值4cm整化值1 41 41 42 402 20 20 20 203 33.8 34 34 324 17.8 18 18 165 22.2 22 22 246 22 22 22 247 23.5 24 24 248 40.5 41 40 409 30.2 30 30 3210 37 37 38 36表1-3 树高测定记录表序号实际高（m）水平距离（m）树高测定值树高（m）误差（%）1 14.00 15 13.45 0.552 14.55 15 16.50 1.953 13.58 15 13.50 0.084 13.65 15 11.50 2.155 9.19 15 7.80 1.396 10.21 15 10.50 0.297 11.57 15 10.30 1.278 12.70 15 9.80 2.99 12.95 15 13.50 0.5510 13.15 15 12.50 0.65。
【免费下载】常用测树工具的使用
树号Biblioteka 三、实验材料及工具卡尺、钢卷尺、布围尺、测高器、皮尺、粉笔、铅笔、计算器等
四、实验报告内容和要求
1、用自己的语言描述外业工作步骤并附上原始数据，并对三种直径工具的
测量进行比较分析。
2、回答思考题：
①测定胸径的注意事项是什么？
②测定树高的关键技术是什么？
③为什么要进行轮尺刻度整化?若起测直径为 6cm 时，试以 4cm 为一径阶
图 1－3 布鲁莱斯测高原
外业： 1、掌握测定胸径的方法。要求每人分别用三种测定胸径的工具至少测量 10 棵林木，每棵林木用三种工具分别测量。 2、掌握测定树高的方法。要求每人至少测量 10 棵林木的树高，包括平地和 坡地的立木，不能仅测平地立木。 （二）实验方法 1、每组在学七附近选择林木进行测量。分别用卡尺、钢卷尺、布围尺测量 林木的胸径，并按 2cm 径阶进行整化，测量结果记录到表 1-1。仔细观测体会 三种测量工具的区别。 2、用测高器测量立木的树高。①选一平地上的立木，用皮尺测定观测点到 树干间的水平距离，在观测点上用测高器仰望树梢，使望远镜中线切于树梢顶 端，待摆针静止后扣动扳机固定摆针，然后在与水平距离相对应的刻度盘上读 出树高读数，再加上测者眼高即为所测树木的高度。②如果测量坡地上的立木， 则还要考虑坡度对树高的影响。选一坡地上的立木，在适合观测树高的适当距 离处用测高器的望远镜中丝对准树干等于测者眼高的位置，待摆针静止后扣动 扳机固定摆针，在刻度盘的最下面一行刻度上读出坡度角。然后根据坡度角计 算与水平距相对应的斜距，斜距＝水平距/Cos 坡度角。将皮尺量至等于该斜距 的位置作为观测点，在该观测点上用测高器对准树梢和树基观测两次，若两次 读数在“0”刻度的两侧则相加，在同侧则相减，即为所测树木的实测高度。 例如：在坡度为 30°的斜坡上测一树高，确定测点到树干间的水平距为 15 米处观测，则斜距应为 15/Cos30°＝15/0.866＝17.32。用皮尺量至 17.32 米 （树基到测点地表处的距离）处作为观测点，则在与 15 米对应的刻度盘上读出 的数为实际树高。 测量坡地上的树木高度，除了用距离改正的方法之外，还可以直接改正树高。 即用皮尺量出测点到观测点间的斜距等于刻度盘上的某一距离，然后在该刻度 上读出树高（对准树梢和树基两次读数之间和或差）。将该树高读数按下式进行 改正即可得到实际树高。 实际树高＝树高读数×Cos 坡度角 测量树高时的相关数据记录于表格 3-2。
植物冠层测量仪的使用有什么注意事项
植物冠层测量仪的使用有什么注意事项1.什么是植物冠层测量仪？植物冠层测量仪，是一种用于测量树木的植物冠层的工具。
它能够测量出树木的高度、树冠直径、枝干密度等参数，从而帮助我们更好地了解树木的生长情况和生态环境。
2.植物冠层测量仪的使用注意事项（1）操作前的准备工作在使用植物冠层测量仪之前，需要对仪器进行检查，确保仪器能够正常工作。
同时，还要对测量区域进行观察，确保没有危险物品或物体，以免影响测量的安全性和准确性。
（2）仪器的操作在进行测量操作时，要注意仪器的正确使用方法和姿势。
首先，需要将仪器的架子搭好，将仪器的架子平放在地面上，并将仪器固定好。
然后，将仪器的其他部分按照说明书的指引进行组装，在组装完成后，可以开始进行测量操作。
（3）测量时的注意事项在进行测量时，需要注意以下几点：第一，确定测量的参数和测量的区域。
第二，需要保持测量仪器的平衡和稳定，以免影响测量的准确性。
第三，需要掌握好测量仪器的测量范围，以便进行合适的测量。
（4）测量后的数据处理测量完毕后，需要对测量所得的数据进行分析和处理。
可以通过电脑或其他设备进行数据导出和分析。
同时，还可以将测量结果与之前的测量结果进行对比，以确定树木的生长情况和环境的变化情况。
3.植物冠层测量仪的应用场景植物冠层测量仪在生态学、林业、环境科学等领域有着广泛的应用。
例如，它可以用于测量树木的生长情况、枝干密度和树冠大小，对于研究树木生长、病害防治和树种选择等方面具有重要意义。
此外，植物冠层测量仪还可以用于研究城市绿化的情况。
通过对城市树木进行测量，可以了解城市树木的状况，并制定出更合理的城市绿化方案，从而使城市环境更加生态、美观。
同时，还可以评估城市树木的生态价值，为城市绿色建设提供科学依据。
4.总结植物冠层测量仪是一种可以帮助我们更好地了解树木生长情况和生态环境的工具。
在使用植物冠层测量仪时，需要注意操作前的准备工作、仪器的操作、测量时的注意事项以及测量后的数据处理等方面，以保证测量的安全性和准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
区分求积式的精度
• 在同一树干上，某个区分求积式的精度主 要取决于分段个数的多少，段数愈多，则 精度愈高。 • 区分段数一般以不少于5个为宜： （1）当H>15m时，l=2m （2）当7>H>15m时，l=1m （3）当H<7m时，l=0.5m
实习报告 1、每人交一份标准木卡片计算结果 ２、每位学生分别用两种区分求积公式计算树干 材积，并比较两种结果，分析其不同的原因。
•
If the fork crotch occurs at or above 4.5 feet on high ground side, the tree is treated as a single tree. Measure height of the best fork.
树高一般用测高器测定。测高器(Hypsometer) 的种类很多，但其 测高原理均比较简单，有相似三角形和三角函数两种。 （1）布鲁莱斯测高器 布鲁莱斯 (Blume--Leiss) 测高器是目前我国最常用的测高器，其 构造和测高原理如 图可得全树高H为：H＝ABtgα+AE（眼高） 式中 AB—水平距； H＝CB+BD； （1—1）
森林计测学（测树学） Forest Mensuration （ Forest Measurement）
学时安排及考核方式
学时安排 • 16学时（10学时+ 6学时） • 实验报告(50%)+出勤(20%)+考试(30%)
• huayang8747@ • 杨华，森林经理，林业楼330
宏观 森林各种量的调查和测定 非林地自然资源估测 林地资源估测 微观 针对乔木树种的测定
ቤተ መጻሕፍቲ ባይዱ考教材
• • • • • 全国高等林业院校教材 测树学（第2版） 孟宪宇主编 中国林业出版社 1996
一、单株林木的测定
• 树木由树干、树枝、树根等部分组成 • 从木材利用的角度看， 树干体积一般占整个 树木体积的２/３，而根和枝叶只各占1/6左右, 树干的材积是主要测定对象。
• 立木：生长着的树木。 • 伐倒木：树木伐倒后横卧在地，砍去枝桠，留 下的完整的树干。
树干直径测定工具:常用的有轮尺、围尺(直径 卷尺) 等。
轮尺使用注意事项： 1、在测定前，首先检查轮尺，必须注意，固定脚与游 动脚应当平行，且与尺身垂直。
2、测径时，轮尺的三个面必须紧贴树干，读出数据后， 才能从树干上取下轮尺。 3、测径时应使尺身与两脚所构成的平面与干轴垂直， 且其三点同时与所测树木断面接触。
式中
— 树干底断面积； g 0
g — n 梢头木底断面积；
— 各区分段之间的断面积； g i
l、l —分别为区分段长度及梢头木长度。
２、平均断面区分求积式
g 0 g1 g n 1 g n g1 g 2 1 ' V l l l g nl 2 2 2 3 1 1 ' g 0 g n 2g1 g 2 g n 1 l g nl 2 3 1 ' g0 gn g1 g 2 g n 1 l g nl 3 2 式中： g 0为底面积 g1 , g 2 ,, g n分别为第 1,第2,, 第n区分 段的梢端断面积 .
树干材积
• 树干材积是指根颈（伐根）以上树干的体 积(volume)，记为V。 • 单位是立方米（m3）。
区分求积法
• 中央断面积区分求积法Huber’s formulla • 平均断面积区分求积法Smalian’s
树干材积计算--------区分求积法
① 树干区分成若干等长或不等长的区分段，使各
Measuring Height of Leaning Trees
Tree Height (bole length)
Forked Trees
•
If trees fork below DBH, treat as two trees and measure height of each stem from base of tree to tip of tree.
围尺（直径卷尺）
• 在我国，直径卷尺又称作围尺(diameter tape)，根据制作材 料的不同，又有布围尺，钢围尺与蔑围尺之分。 • 通过围尺量测树干的圆周长，换算成直径。一般长1～3m， 围尺采用双面(或在一面的上、下)刻划。一面刻普通米尺； 另一面上刻上与圆周长相对应的直径读数，也就是根据 C═πD的关系(C为周长，D为直径)进行刻划。 • 使用时,围尺要拉紧并与树干保持垂直。用围尺量树干直径 换算的断面积，一般稍偏大。这是因为树干横断面不是正
胸高直径测定原则
胸高直径立木离地面1.3米处的树干带皮直径。 1.生长在坡地之林木，应站在坡上部，确定树干1.3米处的部位; 2.在平地，胸高自地面算起； 3.不论在平地或坡地之倾斜生长林木，其胸高应沿树干轴并行计 算。（1ft=0.3047m）(1in=2.54cm)
1.立木在胸高上方分叉时，当作一株 立木测定，直径点在紧接分叉下方树 干无膨大处。如图4 所示。
本门课程涉及“测树学”主要内容 1 单株木的测定 ①直径、树高、冠幅测定 ②伐倒木、立木材积测定 2 林分测定 ①林分调查因子 ② 林分蓄积测定 a.标准木法 b.材积表法 c.角规测树
技术实践课，以基本概念为基础，加强数据 的处理能力和文献的归纳总结能力。
实际操作
1. 测树仪器的使用 2. 伐倒木材积的测定 3. 标准地调查 4. 角规测树
上部直径
• 树干上部直径，不如胸高直径可以使用轮 尺或围尺容易直接测定，需利用间接方法 或开发新的测定仪器来测定。 • 测定上部直径主要用于试验研究方面，例 如，精确测求立木材积、检核立木材积表 精度度及推算树干形状或树干尖削度等。
树干横断面积
树干横断面积同树干直径一样也可以有 许多个，其中位于胸高处横断面积是一个 重要测树因子，通常简称为树木的胸高断 面积(basal area of breast-height)，记为g，测 量单位是平方米（㎡）
• 胸高指成人的胸高，各国规定不一样。 • 中国1.3m • 欧洲1.3m • 英国4’3”(1.3m) • 美国4’5”(1.37m) • 日本4 日尺(1.21m) • IUFRO 1.3m(4.5ft) （International Union of Forest Research Organizations 国际林业研究机构联合会）
区分段干形更接近于正几何体，
② 分别用近似求积式测算各分段材积，
③ 再把各段材积合计可得全树干材积。 该法称为区分求积法。
将树干按一定长度（通常1或2m）分段，量出每段中央 直径和最后不足一个区分段梢头底端直径，如图1—22中 所示。
根据中央断面近似求积式来求各分段的材积，则当把树 干区分成n个分段时，其总材积为：
AE—眼高（仪器高）；
α—仰角。
勃鲁莱测高器
德国帕迪（Parde.J.1955)按三角函数原理设计由 Karl Leiss 公司制造
构造：正面有视距器、刻度盘、背面有按钮； 原理： Ｈ＝ABtga+AE 注意可在测高器上找到仰角a 的等值角，并且是可描述的。把相应于a的树 高值刻在刻度盘上即可。
在布鲁莱斯测高器的指针盘上，分别有几种不同水 平距离的高度刻度。使用时，先要测出测点至树木水 平距离，且要等于整数10、15、20、30m. 测高时，按动仪器背面制动按钮，让指针自由摆动， 用瞄准器对准树梢后，即按下制动钮，固定指针，在 刻度盘上读出对应于所选水平距离的树高值，再加上 测者眼高AE即为树木全高H。
径阶用其组中值表示。 整化的刻度方法:将各径阶中值刻划在该径阶的下限位置。
胸高直径
• 胸高直径：立木树干由地面起至1.3米处之 直径，简称胸径。重要的测树因子. • (diameter at breast height，dbh)
• 一元材积式V=aDb (lnY=a+blnX) • 最常用的树高曲线(D-H relationship curve), 以H=f(DBH)的关系式,由胸高直径(DBH)推估 树高(H)。
② 当树高太小（小于 5m ）时，不宜用布鲁莱斯测高， 可采用长杆直接测高。 ③ 对于阔叶树应注意确定主干梢头位置，以免测高 值偏高或偏低。
实习组织安排 1、每组选15棵树木测定其树高和胸径，每个人独立
读数，单独记录（要求记录实测值）。
2、其中选5棵树木分别取10米、20米、30米、40米
距离进行观测，记录树高实测值。
设一树干长11.1m，按2m区分段求材积，则每段中央 位置分别离干基1、3、5、9m处。梢头长度1.1m，梢头底
断面位置为距干基10m处。各部位直径的量测值如表1—6。
（二）平均断面积区分求积式 根据平均断面近似求积式（1—9），按上述同样原理和 方法，可以推导出平均断面区分求积式为：
n 1 1 1 V平 l ( g 0 g n ) gi g n l ' i 1 2 3
2.立木在胸高下方分叉时，每一分叉木留作 一株独立木测定，但直径点应在分叉处上方 100 公分，如图5 所示
树木若在1.3米以下分叉时，按两株测算。
6、若测径部分有节瘤或畸形时，可在其上、下等距无膨大现象处测径 取其平均值。 7 树干横断面不规则时，应测定其互相垂直两直径，取其平均值为该树 干直径。
圆。而在周长相等的平面中，以圆的面积为最大。
在围尺上一般都有两种刻度。 1. 按cm刻划,精确到0.1cm.用以量测实际直径。 2. 按径阶刻划，即在森林调查时(用于大量的 树木直径测定)，为读数和统计方便，一般 是按1、2、4cm分组，所分的直径组称为 径阶(diameter class).径阶整化常采用上限 排外法。
3、每位学生单独计算形数和形率，并上交计算
• 在坡地上，先观测树梢，求得h1；再观测 树基，求得h2。若两次观测符号相反（仰 视为正，俯视为负），则树木全高H=h1＋h 见图1－6(α)； • 若两次观测值符号相同，则H＝h1-h2，见图 1－6（b）图1－6（c）
