园林施工图绘图标准参考

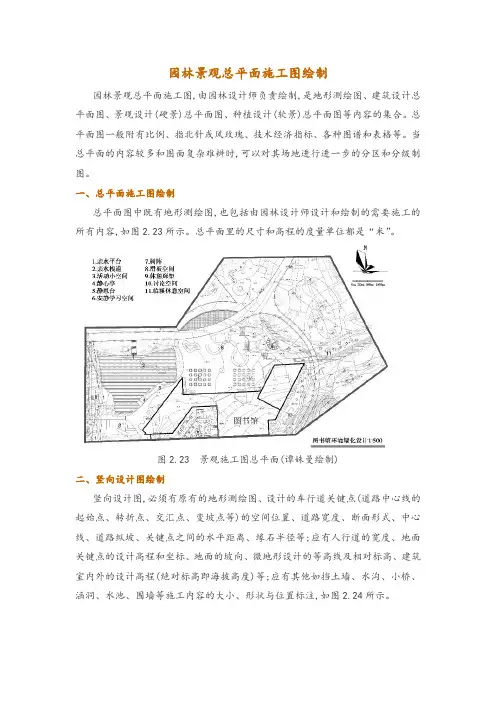

园林景观总平面施工图绘制园林景观总平面施工图,由园林设计师负责绘制,是地形测绘图、建筑设计总平面图、景观设计(硬景)总平面图、种植设计(软景)总平面图等内容的集合。

总平面图一般附有比例、指北针或风玫瑰、技术经济指标、各种图谱和表格等。

当总平面的内容较多和图面复杂难辨时,可以对其场地进行进一步的分区和分级制图。

一、总平面施工图绘制总平面图中既有地形测绘图,也包括由园林设计师设计和绘制的需要施工的所有内容,如图2.23所示。

总平面里的尺寸和高程的度量单位都是“米”。

图2.23 景观施工图总平面(谭姝曼绘制)二、竖向设计图绘制竖向设计图,必须有原有的地形测绘图、设计的车行道关键点(道路中心线的起始点、转折点、交汇点、变坡点等)的空间位置、道路宽度、断面形式、中心线、道路纵坡、关键点之间的水平距离、缘石半径等;应有人行道的宽度、地面关键点的设计高程和坐标、地面的坡向、微地形设计的等高线及相对标高、建筑室内外的设计高程(绝对标高即海拔高度)等;应有其他如挡土墙、水沟、小桥、涵洞、水池、围墙等施工内容的大小、形状与位置标注,如图2.24所示。

图2.24 竖向设计图三、景观网格放样图景观网格放样图是施工的主要依据,其作用是精确定位设计内容在场地的位置。

景观网格放样图的绘制要点如下:①方格网大小:根据项目的不同,所用方格网的大小也不同。

一般来说,施工范围越大,所用网格尺寸越大(前提是定位准确)。

常用景观工程放样网格的大小范围在1 m×1 m至20 m×20 m之间,大小尺寸套用,一般大格为10 m×10 m,内中为1 m×1 m小格。

大尺寸网格线用粗线区别。

网格应全面覆盖场地的施工范围。

②网格的坐标:网格本身先要精确定位,一般是在现场选定一个永久的明显的标志,作为网格的坐标原点(基准点),通过这点绘制纵横向的基轴线,再按网格大小尺寸绘制出网格,并标注基点和基轴的测量坐标(地形图的坐标值)。

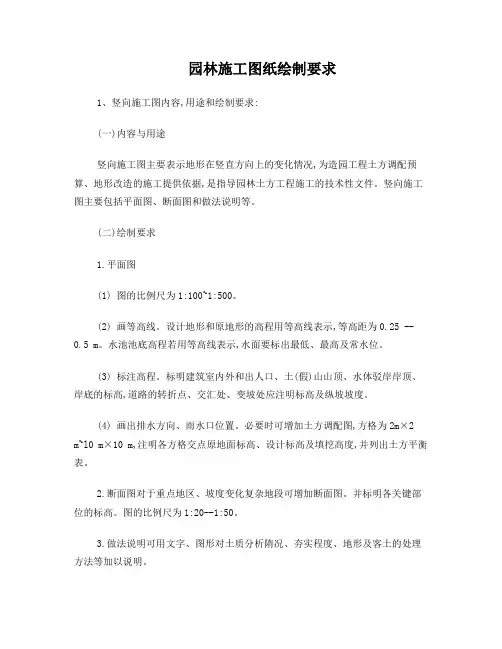

园林施工图纸绘制要求1、竖向施工图内容,用途和绘制要求:(一)内容与用途竖向施工图主要表示地形在竖直方向上的变化情况,为造园工程土方调配预算、地形改造的施工提供依据,是指导园林土方工程施工的技术性文件。

竖向施工图主要包括平面图、断面图和做法说明等。

(二)绘制要求1.平面图(1) 图的比例尺为1:100~1:500。

(2) 画等高线。

设计地形和原地形的高程用等高线表示,等高距为0.25 --0.5 m。

水池池底高程若用等高线表示,水面要标出最低、最高及常水位。

(3) 标注高程。

标明建筑室内外和出人口、土(假)山山顶、水体驳岸岸顶、岸底的标高,道路的转折点、交汇处、变坡处应注明标高及纵坡坡度。

(4) 画出排水方向、雨水口位置。

必要时可增加土方调配图,方格为2m×2 m~l0 m×10 m,注明各方格交点原地面标高、设计标高及填挖高度,并列出土方平衡表。

2.断面图对于重点地区、坡度变化复杂地段可增加断面图。

并标明各关键部位的标高。

图的比例尺为1:20--1:50。

3.做法说明可用文字、图形对土质分析隋况、夯实程度、地形及客土的处理方法等加以说明。

2、施工总平面图内容与用途,绘图要求:(一)内容与用途施工总平面图表示用地区域范围的总体综合设计的内容,是表现工程总体布局的图样,是工程施工放线、土方工程及编制施工规划的依据。

(二)绘图要求(1)图的比例尺为1:100~1:500。

(2)应以详细尺寸或坐标网格标明各类建筑物、构筑物、地下管线的位置及外轮廓。

坐标网格一般为2 m×2m--10 m×10 m,其方向尽量与测量坐标网格一致。

(3)图中要注明基准点、基准线。

基准点要同时注明标高。

(4)注明道路、广场、台承、建筑物、河湖水面、山丘、绿地和古树根部的标高,它们的衔接部分亦要做相应的标注。

3、园路、广场施工图内容与作用,绘图要求:(一)内容与作用园路、广场施工图是指导园林道路和广场施工的技术性图样,它能够清楚地反映园林路网和广场布局及广场、园路铺装的材料、施工方法和要求等。

园林景观制图标准一、总则1.0.1为了统一园林景观制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

1.0.2本标准是园林景观制图的基本规定，适用于总图、园建、结构、给水排水、绿化等各专业制图。

1.0.3本标准未详尽之处，应参照《房屋建筑制图统一标准》GB/T 50001-2001（以下简称《统一标准》）的相应规定以及各有关专业的制图标准。

1.0.4统一使用“天正建筑8”作图软件。

1.0.5按标准化模式作图，尽量统一。

（见标准图）二、排图与图号2.1图纸幅面2.1.1图纸幅面及图框尺寸，应符合《统一标准》的相关要求。

2.1.2图纸的短边一般不应加长，长边可加长；加长图纸须加图纸长度1/4的整数倍。

2.1.3一般A0～A3图纸宜横式使用；必要时，也可立式使用。

2.1.4A0和A1图纸一般用于总图或局部平面，A2图纸用于详图；如果无特殊要求，不用A3或A4图纸。

2.2图纸编排顺序2.2.1工程图纸应按专业顺序编排。

一般应为图纸目录、设计说明、总图、园建图、结构图、给水排水图、绿化图……等。

2.2.2各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。

一般应从上到下，从左到右，先平立面、后剖面详图排列。

2.3图纸编号2.3.1工程名称、工程号需按统一要求填写（由项目负责人于前期制定标准图框）。

2.3.2图名应包括图纸内所有单个小图的全名；若图名位置有限，可将内容相同的小图名称合并后填写。

2.3.3图号按统一要求编写，排序及代码如下：目录 ML ML-1.0 / Ml-2.1说明 SM SM-1.0 / SM-2.1总图 ZP ZP-1.0 / ZP-2.1大样 BZ BZ-1.0 / BZ-2.1园建 J J-1.0 / J-2.1结构 G G-1.0 / G-2.1水施 SS SS-1.0 / SS-2.1电施 DS DS-1.0 / DS-2.1绿化 LS LS-1.0 / LS-2.1（一个编号只有一张图时，用前一种编号方法，如：J-1.0，J-2.0……一个编号有多张图时，用后一种编号方法，如：J-2.1，J-2.2……）三、图层与线宽3.0.1常用图层应分为自定义图层及天正自动生成图层。

（一般将文字放在布局中标注）
3.标注：
标注样式采用天正默认样式Standard：间距6
（一般将标注放在模型中，但要注意调整比例）
4.符号：
符号采用天正符号
（一般将符号放在布局中标注）
四、图层（详见CAD图纸，根据图纸内容选择图层）
五、图别：分为总平、景施、水施、电施、绿施
六、图纸命名
一）LN：landscape note
2. LE-2.00园林景观供电平面图
五）LF：landscape facilities附属设施
1. LF-1.00园林景观设施平面图（含坐凳、座椅、垃圾箱、花钵等）
六）LP：landscape plant植物绿化
1. LP-1.01园林植物平面图
LP-1.02园林植物苗木表
……
2. LP-2.01.01A区植物平面图
1. LN-0.00封面
2. LN-1.01目录-1
LN-1.02目录-2
……
3. LN-2.01设计说明-1
LN-2.02设计说明-2
……
4. LN-3.01物料图示-1
LN-3.02物料图示-2
……
二）LS：landscape site硬质景观
1. LS-1.01园林景观总平面图
LS-1.02园林景观分区索引图
LS-1.03园林景观尺寸定位图
LS-1.04园林景观竖向标高图（含等高线地形）
……
2. LS-2.01.01A区景观平面图（含标高）
LSห้องสมุดไป่ตู้2.01.02A区景观尺寸图
LS-2.01.03A区景观铺装平面图
LS-2.01.02A区景观结构索引图
LS-2.02.01B区景观平面图（含标高）

角度的标注;圆(弧)、弧长和角度的标注都应使用箭头起止符号。
坡度标注
坡度常用百分数、比例或比值表示。
坡向采用指向下坡方向的箭头表示，坡度百分数或比例数字应标注在箭头的短线上。
用比值标注坡度时，常用倒三角形标注符号，铅垂边的数字常定为I，水平边上标注比值数字。
标高标注有两种形式。
标高标注
2
曲线标注
基本制图标准及制图方法
单击添加副标题
基本制图标准
图纸幅面尺寸
园林制图采用国际通用的A系列幅面规格的图纸。A0幅面的图纸称为零号图纸(0#)，A1幅面的图纸称为壹号图纸(1#)。相邻幅面的图纸的对应边之比符合 图纸幅面的规格及尺寸见下表
图纸幅面加长
标题栏与会签栏
图线
制图中常用的线型有：实线、虚线、点划线和折断线．它们在线条图中具有不同的作用。通常来说，实线--可见部分、虚线--不可见部分、粗实线--强调
图线画法
同纸张、同比例：相同线宽组 平行线间隙≧粗线宽度（或0.7mm） 非实线的线段长度和间隙宜相等 直线的相交或相接应该明确、肯定。实线与实线应相交于一点，或略微有点出头。虚线、点划线应相交于线段的中部。 两圆或圆弧相接时，可先作长为两圆半径之和的线段，然后分别以该线端点为圆心作圆或圆弧，使相接部分吻合，以免相接部位线条变粗。 直线应沿曲线接点处切线方向与曲线相接。制图时应先作曲线、后接直线。直线和曲线的粗细应一致，接点应平滑。 所绘图线不应穿过文字、数字和符号，若不能避免时应将线条断开，保证文字、数字和符号的清晰。
汉字不论繁简，都是由横、竖、撇、捺、钓、挑和点等基本笔划构成的，书写时应注重基本笔划，掌握书写要领，并注意各种部首和边旁在字格中的位置和比例关系。
01
每个汉字是一个整体，其间架结构应平稳匀称、分布均匀、疏密有致。一般字体的主要笔划应该顶格，但像”国、围、图”等全包围结构的字体应四周缩格，“贝、且、月”等应左右缩格。由几个部分组成的字体应注意各部分的比例关系，笔划复杂的应占较大的位置，并且注意笔划之间的穿插和避让。

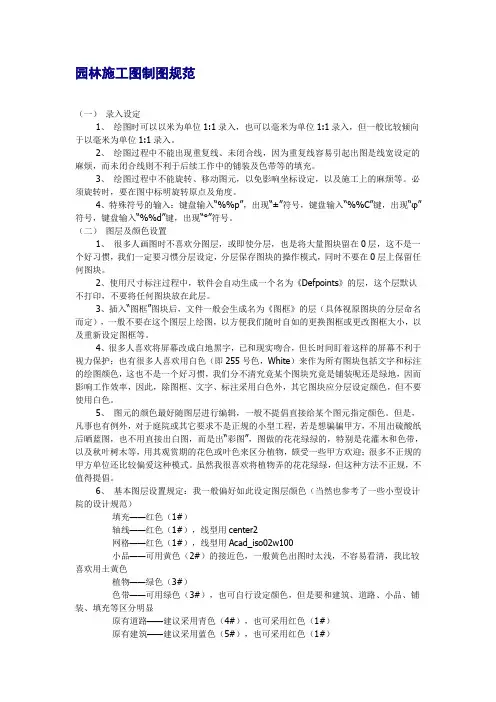

园林施工图制图规范（一）录入设定1、绘图时可以以米为单位1:1录入，也可以毫米为单位1:1录入，但一般比较倾向于以毫米为单位1:1录入。

2、绘图过程中不能出现重复线、未闭合线，因为重复线容易引起出图是线宽设定的麻烦，而未闭合线则不利于后续工作中的铺装及色带等的填充。

3、绘图过程中不能旋转、移动图元，以免影响坐标设定，以及施工上的麻烦等。

必须旋转时，要在图中标明旋转原点及角度。

4、特殊符号的输入：键盘输入“%%p”，出现“±”符号，键盘输入“%%C”键，出现“φ”符号，键盘输入“%%d”键，出现“°”符号。

（二）图层及颜色设置1、很多人画图时不喜欢分图层，或即使分层，也是将大量图块留在0层，这不是一个好习惯，我们一定要习惯分层设定，分层保存图块的操作模式，同时不要在0层上保留任何图块。

2、使用尺寸标注过程中，软件会自动生成一个名为《Defpoints》的层，这个层默认不打印，不要将任何图块放在此层。

3、插入“图框”图块后，文件一般会生成名为《图框》的层（具体视原图块的分层命名而定），一般不要在这个图层上绘图，以方便我们随时自如的更换图框或更改图框大小，以及重新设定图框等。

4、很多人喜欢将屏幕改成白地黑字，已和现实吻合，但长时间盯着这样的屏幕不利于视力保护；也有很多人喜欢用白色（即255号色，White）来作为所有图块包括文字和标注的绘图颜色，这也不是一个好习惯，我们分不清究竟某个图块究竟是铺装呢还是绿地，因而影响工作效率，因此，除图框、文字、标注采用白色外，其它图块应分层设定颜色，但不要使用白色。

5、图元的颜色最好随图层进行编辑，一般不提倡直接给某个图元指定颜色。

但是，凡事也有例外，对于庭院或其它要求不是正规的小型工程，若是想骗骗甲方，不用出硫酸纸后晒蓝图，也不用直接出白图，而是出“彩图”，图做的花花绿绿的，特别是花灌木和色带，以及秋叶树木等，用其观赏期的花色或叶色来区分植物，颇受一些甲方欢迎；很多不正规的甲方单位还比较偏爱这种模式。

施工结构图绘制规则
线型、宽度及各种线型的运用
• 1. 粗实线：A2（0.4—0.5mm）；A3（0.3—0.4mm）；A4（0.25—0.3mm）； 用于平、立、剖面图及详图中被剖切墙体的主要结构轮廓线；立面图的外轮廓线、剖 切符号、详图符号、图面标志及标志等（地平线依次用0.6mm、0.4mm、0.3mm粗实 线）。 2. 中实线：A2（0.35mm）；A3（0.25mm）；A4（0.25mm）； 用于平、立、剖面图及详图中物体的主要结构轮廓。 3. 细实线：A2（0.20mm）；A3（0.15mm）；A4（0.15mm）； 用于平、立、剖面图中可见的次要结构轮廓线，标注尺寸线、折断线（不需画全的断 开界限）、引出线（用于对各种需要说明的部位详细说明）、图例线、索引图标、标 高图标等。 4. 细虚线：A2（0.15mm）；A3（0.1mm）；A4（0.1mm）； 结构图中不可见的部分等。 5. 点划线A2（0.15mm）；A3（0.1mm）；A4（0.1mm）； 用于中心线、对称线、定位轴线； 6. 辅助实线A2（0.05mm）；A3（0.03mm）；A4（0.03mm）； 用于地面填充等。
总平面图要有一定的范围。只有用地范围不够，要有场地四邻原有规划的道 路、建筑物、构筑物，多数施工图只有用地范围内的布置图。最好是有各种材料 做法一览表+各部位装修材料一览表方能完整地表达清楚 .
施工放线图绘制规则
——放线、确定工程量和预算
1、对像：道路、铺装和园林建筑小品 2、建立1、5、10米不等的放线网格 3、坐标原点、坐标轴和主要相对坐标的确定 4、标高的标注（等高线、铺装等）
பைடு நூலகம்
图例
说明
用中实 线表示
施工总平面图绘制规则
施工图，是表示工程项目总体布局，构筑物的形状、布置、 结构构造、材料作法以及设备、施工等要求的图样。 一、施工总平面图包括的内容： 1、指北针、比例尺、文字说明、景点或建筑的名称、图例表 2、图中各元素的位置、尺度及重要点的坐标、标高；无法用标注 表示的园路、广场和水体等图形，用网格线表示、并标注控制 点的坐标。 3、植物种植区域轮廓清晰 4、图纸按上北下南方向放置，按图形大小可顺时针或逆时针旋转 小于45度，总平面图比例一般为1：500、1：1000、1： 2000绘制。

风景园林图例图示标准

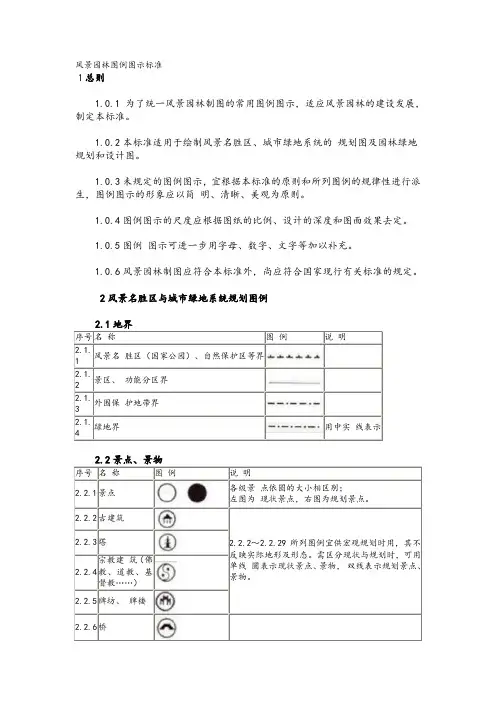

１总则
1.0.1 为了统一风景园林制图的常用图例图示，适应风景园林的建设发展，制定本标准。

1.0.2本标准适用于绘制风景名胜区、城市绿地系统的规划图及园林绿地规划和设计图。

1.0.3未规定的图例图示，宜根据本标准的原则和所列图例的规律性进行派生，图例图示的形象应以简明、清晰、美观为原则。

1.0.4图例图示的尺度应根据图纸的比例、设计的深度和图面效果去定。

1.0.5图例图示可进一步用字母、数字、文字等加以补充。

1.0.6风景园林制图应符合本标准外，尚应符合国家现行有关标准的规定。

2风景名胜区与城市绿地系统规划图例
3 园林绿地规划设计图例
3.6植物
4 树木形态图示。

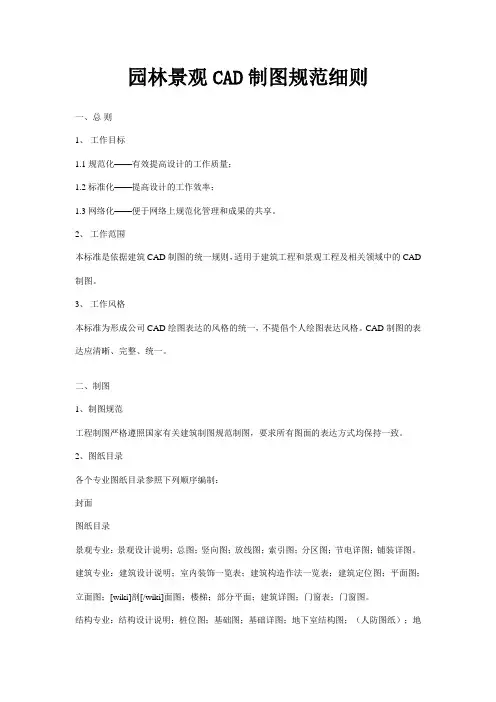

园林景观CAD制图规范细则一、总则1、工作目标1.1规范化——有效提高设计的工作质量；1.2标准化——提高设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

2、工作范围本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD 制图。

3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。

CAD制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。

建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

水体：水体一般用两条线表示，外面一条表示水 体边界（即驳岸线），用特粗实线绘制，里面一 条表示水面，用细实线绘制 山石：均采用其水平投影轮廓线概括表示，以粗 实线绘制出边缘轮廓，以细实线概括绘制出皴纹 园路：用细实线绘制路线
4.字体

总的要求是：排列整齐、字体端正、笔划 清晰、间隔均匀、标点符号清楚正确
坡度的标注

坡度=两点间的高度差（通常为1）/两点间的水平距离； 坡度平缓时，坡度可用百分数表示，箭头表示下坡方向。
多层结构尺寸的标注

文字说明的次序应与构造的层次一致。
7 索引
8.指北针与风玫瑰图


指北针表示方法多样 风玫瑰图：指根据某一地区气象台观测的 风向资料绘制出的图形，分为风像玫瑰图 和风速玫瑰图，一般多用风向玫瑰图。 风向玫瑰图表示风向和风向的风频。表示 的是风由外向内吹的频率，以一定的比例 长度表示
（3）尺寸起止符号
• 尺寸线与尺寸界线相接处为尺寸的起止点。 2、在起止点上应画出尺寸起止符号，一般为45°倾斜的 细短线或中粗短线，其倾斜方向为尺寸线逆时针旋转 45°角，其长度一般为2～3毫米； 3、当斜着引出的尺寸界线上画上45°倾斜短线不清晰时 (有时倾斜短线会与尺寸界线太接近或重合)，可以画 上箭头为尺寸起止符号，在同一张图纸或同一图形中， 尺寸箭头的大小应画得一致。 。 4、当相邻的尺寸界线的间隔都很小时，尺寸起止符号可 以采用小圆点。
3.图线

3.1 图线种类
3.2图线交接的画法
1. 2.
3.
4.
不同线型，画法的要求不同 接头应准确，不可偏离或者超出 两虚线相交时，应以两虚线的短画相交或者相接 虚线与实线相交时，虚线短画应与实线相交或者 相接；如果虚线是实线的延长线，相接处应留空 隙 点划线与点划线或者与其他图线相交或相接时， 应与点划线的线段相交或者相接

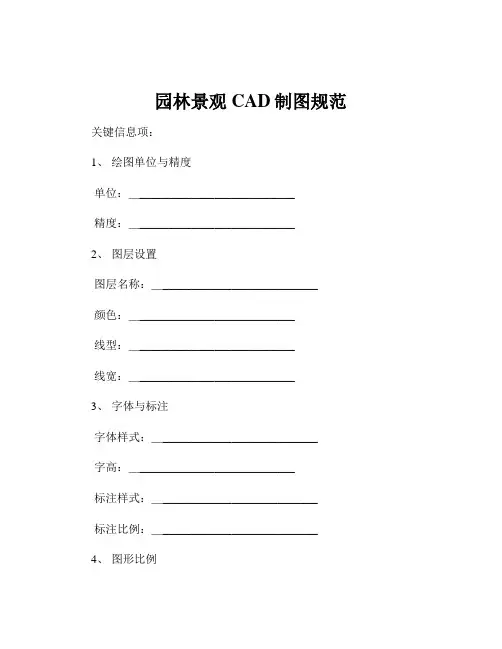

园林景观CAD制图规范关键信息项：1、绘图单位与精度单位：＿___________________________精度：＿___________________________2、图层设置图层名称：＿___________________________颜色：＿___________________________线型：＿___________________________线宽：＿___________________________3、字体与标注字体样式：＿___________________________字高：＿___________________________标注样式：＿___________________________标注比例：＿___________________________4、图形比例常用比例：＿___________________________5、图框与布局图框格式：＿___________________________布局设置：＿___________________________11 绘图单位与精度111 绘图单位应统一设置为具体单位，确保在整个绘图过程中保持一致。

112 精度设置应根据绘图的需求和项目的要求确定，一般情况下，长度精度应精确到具体精度值。

12 图层设置121 图层应根据不同的元素和用途进行清晰分类，如地形、植物、建筑、道路等。

122 每个图层应具有明确的名称，以便于识别和管理。

123 图层的颜色应符合行业惯例或项目的特定要求，以提高图形的可读性。

124 线型应根据元素的性质选择，如实线、虚线、点划线等。

125 线宽应根据图形的重要性和表达需要进行设置，如粗实线、细实线等。

13 字体与标注131 字体样式应选择简洁、清晰易读的字体，如宋体、黑体等。

132 字高应根据图纸的比例和文字的重要性进行合理设置，确保清晰可读。

133 标注样式应统一，包括尺寸标注、文字标注等。

第十~十二讲园林景观施工图的制图标准规范（2）七、符号标注：1、指北针：在总图部分的其它平面图上应画出指北针。

指北针用细实线绘制，圆的直径为24mm，指针尾宽为3mm，在指针尖端处注“N”字，字高5mm。

2、定位轴线及编号：平面图中定位轴线，用来确定各部分的位置。

定位轴线用细点划线表示，其编号注在轴线端部用细实线绘制的圆内，圆的直径为8mm，圆心在定位轴线的延长线或延长线的折线上。

平面图上定位轴线的编号应标注在图样的下方与左侧，横向编号用阿拉伯数字按从左至右顺序编号，竖向编号用大写拉丁字母（除I、O、Z外）按从下至上顺序编号。

在标注次要位置时，可用在两根轴线之间的附加轴线。

附加轴线及其编号方法见下图：在详图中一个详图适用于几根定位轴线时的轴线编号方式详见下图：结合看下具体详图图纸。

3、索引符号及详图符号（重）：对图中需要另画详图表达的局部构造或构件，在图中的相应部位应以索引符号索引。

索引符号用来索引详图，而索引出的详图应画出详图符号来表示详图的位置和编号，并用索引符号和详图符号相互之间的对应关系，建立详图与被索引的图样之间的联系，以便相互对照查阅。

a.索引符号及其编号：索引符号的圆及水平直径线均以细实线绘制，圆的直径尺寸应该在图纸上显示为10mm，索引符号的引出线应指在要索引的位置上。

引出的是剖面详图时，用粗实线段表示剖切位置，引出线所在的一侧应为剖视方向。

圆内编号的含义为：上行为详图编号，下行为详图所在图纸的图号。

看下具体的图纸。

b.详图符号及其编号：详图符号以粗实线绘制直径为14mm的圆，当详图与被索引的图样不在同一张图纸内时，可用细实线在详图符号内画一水平直径，圆内编号的含义为：上行为详图编号，下行为被索引图纸的图号。

当详图在与被索引的图样在同一张图纸内时，表达方式。

八、尺寸标注（重）在CAD拉出一个尺寸来具体讲解。

（一）、基本规定：1、尺寸界线：尺寸界线用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm。

园林施工图绘制标准2022-05-2709:251、一般制图规范1.1图线1.11线宽的定义1.12线宽的分类可以通过颜色来分类，如5＃蓝色为0.70；1#红色为0.55；4＃青色为0.35；3＃绿色（植物）和6＃品红（文字、指引线、标注、标高）为0.15；8＃灰色为0.10；其余线宽根据各专业设计图纸的要求。

1.13图线不得与文字、数字或符号重叠、混淆。

不可避免时，应首先保证文字等的清晰。

1.14图例上所需书写的文字、数字或符号等均应笔画清晰，字体端正，排列整齐，语句完整（如道路名称），标点符号应清楚正确。

1.2比例1.21绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从下表中选用，并应优先选用表中的常用比例。

常用比例1:1、1:2、1:5、1:10、1:20、1:50、、1:150、1:100、1:200、1:500、1:1000、1:2000、1:5000可用比例1:3、1:4、1:6、1:15、1:25、1:30、1:40、1:60、1:80、1:250、1:300、1:400、1:600、1:1500、1:25001.22常用图纸如下，同一张图纸中，不宜出现三种以上的比例。

1.23比例宜写在图名的右侧，字的基准线应取平，字体均为华文细黑（宽高比为0.7），图文名字字高5mm，比例字高为3mm。

如下图（或详制图模板）：1.3图幅1.32图纸出图需要外挂“----------有限公司”出图章的，采用该公司的图框；图纸出图盖本公司出图章或不用出图章的，可用本公司图框。

1.33A4文件的文件号按顺序命名，如001。

1.34加长图框尺寸详见下表：幅面尺寸长边尺寸(mm)长边加长后尺寸(mm)A011891486163517831932208022302378A1841105112611471168218922102A259474389110411189133814861635178319322080A342063084110511261147116821892注：有特殊要求的图纸，可采用841mm某891mm与1189mm某1261mm1.35一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。

景观施工图各图总结标准景观施工图是指在设计师根据景观设计方案的基础上进行的施工图绘制工作。

它包括了平面图、剖面图、细部图、模糊图等内容，用于对园林景观项目进行具体的施工安排和指导。

景观施工图的编制应符合一定的标准和规范，以确保施工图的准确性和一致性。

以下是景观施工图各图总结标准的详细介绍：1. 平面图：平面图是景观施工图的最基本、最常见的图纸类型。

它通常呈现出园林景观的整体布局，包括各种园林元素的位置、大小、形状等信息。

平面图应具备清晰、简洁、准确的特点，以便施工人员能够清晰地理解和按照图纸进行施工。

2. 剖面图：剖面图是景观施工图中展示园林景观地貌和地形特点的重要图纸类型。

它通常呈现出景观项目的垂直切面，包括地势、坡度、高低差等信息。

剖面图应具备比例准确、比例尺明确、坐标轴清晰、高程标注齐全等特点，以便施工人员能够准确地理解和按照图纸进行地形的改造和造地工程的施工。

3. 细部图：细部图是景观施工图中展示园林景观细节和建筑工程细节的重要图纸类型。

它通常呈现出景观元素的具体构造和组成，包括材料、尺寸、连接方式等信息。

细部图应具备清晰、准确、规范的特点，以便施工人员能够按照图纸进行细部构造的搭建、连接和安装。

4. 模糊图：模糊图是景观施工图中展示园林景观整体效果和材料搭配的重要图纸类型。

它通常呈现出景观项目的整体视觉效果和氛围，包括植物种植、材料选择、色彩搭配等信息。

模糊图应具备逼真、美观、清晰的特点，以便施工人员能够清晰地理解和按照图纸进行景观材料和色彩的选择和搭配。

总的来说，景观施工图的编制应符合以下标准和规范：1. 规范统一：景观施工图应按照地方规范和行业标准进行编制，以确保图纸的准确性和一致性。

2. 可读性强：景观施工图应具备清晰、简洁、准确的特点，以便施工人员能够清晰地理解和按照图纸进行施工。

3. 比例准确：景观施工图中的尺寸和比例应准确无误，以确保施工的精度和一致性。

4. 标注完整：景观施工图中的文字标注、图例和注释应完整齐全，以便施工人员能够准确理解和按照图纸进行施工。

施工图园建专业出图标准一、图框、字体、线型、比例1.图框：(1)图幅一般总平面图宜用A1的图幅，详图宜用A2的图幅，当不能完全表达时可用A0的图幅以及A0~A2长边加长图幅：A0+、A1+、A1++、A2+ 。

一套图的图纸规格尽量统一，一般情况应不超过两种。

(2) 图签①版次：各专业禁止随意改变版次，在项目有重大变化而引起的各专业一起更改时，由项目经理报计划部进行再版的出图。

单个专业的出图修改必须以变更的形式出图，版次编排顺序为“第一版”“第二版”等。

②签字栏a.签字区应包含实名列和签名列，实名列应为电脑打印，签名列应为本人手写。

b.签字的顺序依次为“绘图→设计→校对→项目经理→审核→专业负责→项目总负责”。

一般情况下签字栏都应签满。

c.校对与审核：无设计人员签名（电脑打印）、与无校对记录的图纸审核人员应不予审核。

设计人员完成图后必须先自校，然后项目经理安排在组内自校，完后由施工图部项目经理校对，再交审核人员审核。

校对与审核人员对图纸的校审侧重点与职责不同，各负其责。

③会签栏a.会签栏应包含实名列和签名列，实名列应为电脑打印，签名列应为本人手写。

b.会签栏是保护设计者本人图纸不出错误的重要依据，凡是其他专业供给的地形、图形、道路、竖向建筑、结构、水电等条件；本人在其上做设计应履行会签。

(3)其它①业主、工程名称：必须按各项目项目管理卡填写②子项名称：由施工图项目经理编制子项名称。

图纸名称：设计人员根据实际情况填写图纸名称。

③设计阶段：方案图、扩初图、施工图④图别：园建（园建施工图，代码：YJ）、绿施（绿化施工图，代码LS）、结施(结构施工图，代码：JS）)、水施（给排水施工图，代码：SS）、电施（电气施工图，代码：DS）。

⑤图号：另详图纸目录⑥日期：应精确到月份。

如2012.01⑦项目编号:由计划部统一编制各项工程的工程编号。

例如图签的“工程名称”是：中山远洋A11地块，对应的工程编号10122.字体①图名：字体为黑体,字高=6.0，景点名：字体黑体，字高=4.0②标注字体样式: HZTXT(含:标高、尺寸、等高线)：字体hztxt_e.shx，大字体hztxt.shx。

中
线 细 粗 虚 中 线 细
0.5b
0.35b b 0.5b 0.35b
线型种类和用途
名 称 线 型 线宽 用 途 1.吊车轨道线 2.结构图中的支撑线
粗
点 划 线 双 点 划 线 折断 线 波浪 线
b 0.5b 0.35b
b
中 细
粗
土方填挖区的零点线 分水线、中心线、对称线、定位轴 线
预应力钢筋线
• 园林设 计平面 图
• 竖向（地形）设计图
• 在平面图的基础上，着重表现设计的地形 情况（等高线），除地形外，一般只绘主 要建筑及道路，通常也绘制定位网格。
• 种植 设计 图
• 园林建筑工程图
第五节 园林制图的特点
• • • • 需要丰富的想象力 要有综合美感 “工具绘图”与徒手绘图相结合 注重花草树木的特点
• • • • •
• • • • • • • •
•
•
经典景观集合 /u/728438/2092437 景观专业草图大师教程 /u/728438/1545583 著名小区景观实景照片 /u/728438/2115821 超级景观意向图图库 /u/728438/2115822 中国传统图库 （方案文本制作版式设计素材） /u/728438/2110454 中国传统文化全集 /u/728438/1508510 中国历史资料大全 /u/728438/1507987 外国文学全集 /u/728438/1508323 老庄文化精华思想集合 /u/728438/2110463 思想智慧精华 /u/728438/1574658 中华文化全集 /u/1402508/2444113/1 超级资源宝库：/u/1402508 下载方法：将网址复制黏贴打开，或复制黏贴到WORD文档中，按住Ctrl 点击网址或标题！！ 特别说明：这些资源你是网盘资源，下载的时候会有广告页面弹出，不 是病毒，弹出广告页面，大家关了就行！！！ 213492701这个免费景观资料群大家可以加入！！

名 称
线 型
线 宽
用 途
点划线
粗
b
1.吊车轨道线2.结构图中的支撑线
中
0.5b
土方填挖区的零点线
细
0.35b
分水线、中心线、对称线、定位轴线
双 点 划 线
粗
b
预应力钢筋线
中
0.5b
细
0.35b
假想轮廓线、成型前原始轮廓线等
折断线
细
0.35b
不需画全的断开界线
波浪线
细
0.35b
虚 线
粗
b
1.新建筑物的不可见轮廓线 2.结构图上不可见钢筋及螺栓线
中
0.5b
1.一般不可见轮廓线 2.建筑构造及建筑构配件不可见轮廓线 3.总平面图计划扩建的建筑物、铁路、道路、桥涵、围墙及其他设施的轮廓线 4.平面图中吊车轮廓线
细
0.25b
1.总平面图中原有建筑物和道路、桥涵、围墙等设施的不可见轮廓线 2.结构详图中不可见钢筋混凝土构件轮廓线 3.图例线
不需画全的断开界线
2-2剖面图1-1断面图来自图线示例金金金
图线的画法
金金金
尺寸标注时应注意的问题
金金金
标高的标注
金金金
标高的单位为米，图上不必注明
标高的标注符号上（下）应加注高程数字，零点标高注写为+0.000
金金金
景观施工图制图规范
单击此处添加副标题
演讲人姓名
中
0.5b
1.建筑平、立、剖视图中一般构配件的轮廓线 2.平、剖视图中次要断面的轮廓线 3.总平面图中新建道路、桥涵、围墙及其他设施的可见轮廓线和区域分界线 4.尺寸起止符号
细
0.25b
