高手教你如何画景观施工图 (实用经验)

园林景观总平面施工图绘制园林景观总平面施工图,由园林设计师负责绘制,是地形测绘图、建筑设计总平面图、景观设计(硬景)总平面图、种植设计(软景)总平面图等内容的集合。

总平面图一般附有比例、指北针或风玫瑰、技术经济指标、各种图谱和表格等。

当总平面的内容较多和图面复杂难辨时,可以对其场地进行进一步的分区和分级制图。

一、总平面施工图绘制总平面图中既有地形测绘图,也包括由园林设计师设计和绘制的需要施工的所有内容,如图2.23所示。

总平面里的尺寸和高程的度量单位都是“米”。

图2.23 景观施工图总平面(谭姝曼绘制)二、竖向设计图绘制竖向设计图,必须有原有的地形测绘图、设计的车行道关键点(道路中心线的起始点、转折点、交汇点、变坡点等)的空间位置、道路宽度、断面形式、中心线、道路纵坡、关键点之间的水平距离、缘石半径等;应有人行道的宽度、地面关键点的设计高程和坐标、地面的坡向、微地形设计的等高线及相对标高、建筑室内外的设计高程(绝对标高即海拔高度)等;应有其他如挡土墙、水沟、小桥、涵洞、水池、围墙等施工内容的大小、形状与位置标注,如图2.24所示。

图2.24 竖向设计图三、景观网格放样图景观网格放样图是施工的主要依据,其作用是精确定位设计内容在场地的位置。

景观网格放样图的绘制要点如下:①方格网大小:根据项目的不同,所用方格网的大小也不同。

一般来说,施工范围越大,所用网格尺寸越大(前提是定位准确)。

常用景观工程放样网格的大小范围在1 m×1 m至20 m×20 m之间,大小尺寸套用,一般大格为10 m×10 m,内中为1 m×1 m小格。

大尺寸网格线用粗线区别。

网格应全面覆盖场地的施工范围。

②网格的坐标:网格本身先要精确定位,一般是在现场选定一个永久的明显的标志,作为网格的坐标原点(基准点),通过这点绘制纵横向的基轴线,再按网格大小尺寸绘制出网格,并标注基点和基轴的测量坐标(地形图的坐标值)。

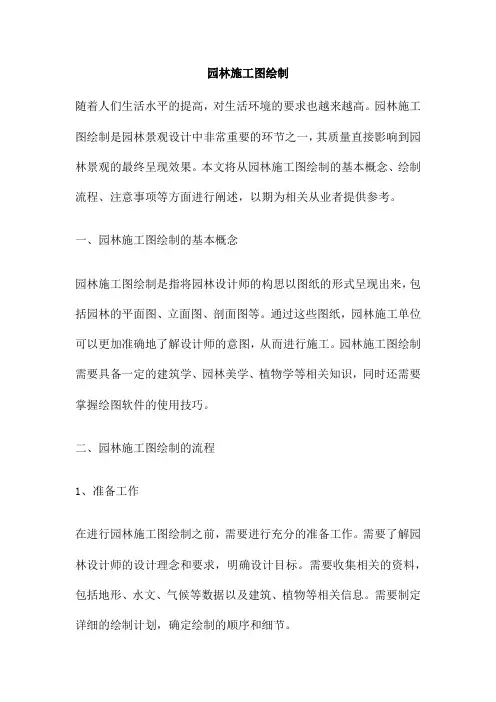

园林施工图绘制随着人们生活水平的提高，对生活环境的要求也越来越高。

园林施工图绘制是园林景观设计中非常重要的环节之一，其质量直接影响到园林景观的最终呈现效果。

本文将从园林施工图绘制的基本概念、绘制流程、注意事项等方面进行阐述，以期为相关从业者提供参考。

一、园林施工图绘制的基本概念园林施工图绘制是指将园林设计师的构思以图纸的形式呈现出来，包括园林的平面图、立面图、剖面图等。

通过这些图纸，园林施工单位可以更加准确地了解设计师的意图，从而进行施工。

园林施工图绘制需要具备一定的建筑学、园林美学、植物学等相关知识，同时还需要掌握绘图软件的使用技巧。

二、园林施工图绘制的流程1、准备工作在进行园林施工图绘制之前，需要进行充分的准备工作。

需要了解园林设计师的设计理念和要求，明确设计目标。

需要收集相关的资料，包括地形、水文、气候等数据以及建筑、植物等相关信息。

需要制定详细的绘制计划，确定绘制的顺序和细节。

2、绘制初步设计图纸在准备工作完成后，开始绘制初步设计图纸。

主要包括总体规划图、地形设计图、植物配置图等。

在绘制过程中要注意对细节的处理，比如地形的起伏变化、植物的搭配等。

同时要结合实际情况进行设计，确保设计的可行性和实用性。

3、绘制施工图纸初步设计图纸完成后，需要将其转化为施工图纸。

施工图纸是园林施工单位进行施工的依据，因此在绘制时需要更加细致和准确。

要考虑到材料的选用、施工的工艺等方面，确保图纸的可行性和实用性。

4、审核和修改施工图纸完成后需要进行审核和修改。

主要对图纸的细节进行核对和完善，确保图纸的准确性和完整性。

同时要与园林施工单位进行沟通，确保施工过程中的细节问题得到妥善处理。

三、园林施工图绘制的注意事项1、准确性：园林施工图绘制要准确地反映设计师的意图和要求，避免出现误差和误解。

同时要与园林施工单位进行充分沟通，确保图纸的准确性和实用性。

2、细节处理：园林施工图绘制需要对细节进行处理，比如地形的高低起伏、植物的搭配等。

园林景观绘图与造型设计技法分享引言：园林景观设计是一门综合性的学科，旨在通过合理的布局和精心的造型，创造出宜人、美丽、舒适的室外环境。

绘图和造型设计是园林景观设计过程中不可或缺的重要环节。

本文将分享一些关于园林景观绘图和造型设计的技法，希望能够对从事或有兴趣从事园林景观设计的人士有所帮助。

一、绘图技法1. 透视法：透视法是绘制三维空间的常用方法。

在园林景观设计中，透视法可以用来展示建筑物、道路、植物等元素的立体感。

通过合理运用透视法，可以使设计图更加生动、立体，提升观赏性和表现力。

2. 色彩运用：色彩是园林景观设计中不可或缺的元素之一。

在绘图过程中，合理运用色彩可以增强设计图的表现力和吸引力。

例如，使用明亮的色彩来突出主题区域，使用柔和的色彩来营造舒适的氛围。

此外，还可以利用色彩对比来突出重点元素，提升设计效果。

3. 线条处理：线条是绘图中最基本的元素之一。

在园林景观设计中，线条可以用来表达路径、边界和轮廓等。

在绘图过程中，要注意线条的粗细、曲直和变化等，以达到表现出不同元素的效果。

例如，使用粗线条来表达主要道路，使用细线条来表达细节。

二、造型设计技法1. 比例关系：园林景观设计中的比例关系非常重要。

通过合理的比例关系，可以使设计的元素相互协调，整体感更强。

在进行造型设计时，要注意各个元素之间的比例关系，避免出现过大或过小的情况。

2. 空间布局：空间布局是园林景观设计中的关键环节之一。

在进行造型设计时，要考虑到空间的功能需求和使用需求，合理布局各个功能区域。

同时，还要注意空间的开放性和流动性，使人们在其中能够自由活动，并享受到美好的景观。

3. 材料选择：材料选择是园林景观设计中的重要考虑因素之一。

在进行造型设计时，要选择合适的材料来表达设计的意图和风格。

例如，使用天然石材可以营造自然、原始的感觉，使用金属材料可以营造现代、简洁的感觉。

通过合理选择材料，可以使设计更加贴近自然，与周围环境相协调。

结语：园林景观绘图和造型设计是园林景观设计过程中不可或缺的重要环节。

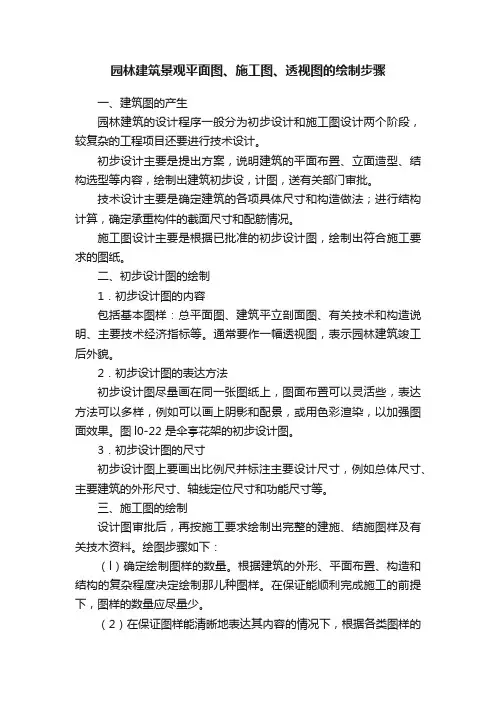

园林建筑景观平面图、施工图、透视图的绘制步骤一、建筑图的产生园林建筑的设计程序一般分为初步设计和施工图设计两个阶段，较复杂的工程项目还要进行技术设计。

初步设计主要是提出方案，说明建筑的平面布置、立面造型、结构选型等内容，绘制出建筑初步设，计图，送有关部门审批。

技术设计主要是确定建筑的各项具体尺寸和构造做法；进行结构计算，确定承重构件的截面尺寸和配筋情况。

施工图设计主要是根据已批准的初步设计图，绘制出符合施工要求的图纸。

二、初步设计图的绘制1．初步设计图的内容包括基本图样：总平面图、建筑平立剖面图、有关技术和构造说明、主要技术经济指标等。

通常要作一幅透视图，表示园林建筑竣工后外貌。

2．初步设计图的表达方法初步设计图尽量画在同一张图纸上，图面布置可以灵活些，表达方法可以多样，例如可以画上阴影和配景，或用色彩渲染，以加强图面效果。

图l0-22 是伞亭花架的初步设计图。

3．初步设计图的尺寸初步设计图上要画出比例尺并标注主要设计尺寸，例如总体尺寸、主要建筑的外形尺寸、轴线定位尺寸和功能尺寸等。

三、施工图的绘制设计图审批后，再按施工要求绘制出完整的建施、结施图样及有关技木资料。

绘图步骤如下：（l）确定绘制图样的数量。

根据建筑的外形、平面布置、构造和结构的复杂程度决定绘制那儿种图样。

在保证能顺利完成施工的前提下，图样的数量应尽量少。

（2）在保证图样能清晰地表达其内容的情况下，根据各类图样的不同要求，选用合适的比例，平立剖面图尽量采用同一比例。

（3）进行合理的图面布置。

尽量保持各图样的投影关系，或将同类型的，内容关系密切的图样集中绘制。

（4）通常先画建筑施工图，一般按总平面→平面图→立面图→剖面图→建筑详图的顺序进行绘制。

再画结构施工图，一般先画基础图、结构平面图，然后分别画出各构件的结构详图。

图10-23和图10-24是坐椅的施工图。

下载 (74.58 KB)2007-12-25 15:30① 视图平、立、剖面图和两个节点详图，表达坐椅的外形和各部分的装配关系。

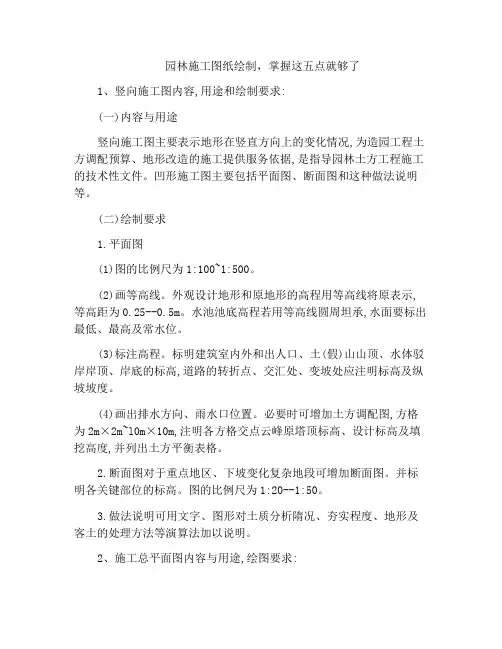

园林施工图纸绘制，掌握这五点就够了1、竖向施工图内容,用途和绘制要求:(一)内容与用途竖向施工图主要表示地形在竖直方向上的变化情况,为造园工程土方调配预算、地形改造的施工提供服务依据,是指导园林土方工程施工的技术性文件。

凹形施工图主要包括平面图、断面图和这种做法说明等。

(二)绘制要求1.平面图(1)图的比例尺为1:100~1:500。

(2)画等高线。

外观设计地形和原地形的高程用等高线将原表示,等高距为0.25--0.5m。

水池池底高程若用等高线圆周坦承,水面要标出最低、最高及常水位。

(3)标注高程。

标明建筑室内外和出人口、土(假)山山顶、水体驳岸岸顶、岸底的标高,道路的转折点、交汇处、变坡处应注明标高及纵坡坡度。

(4)画出排水方向、雨水口位置。

必要时可增加土方调配图,方格为2m×2m~l0m×10m,注明各方格交点云峰原塔顶标高、设计标高及填挖高度,并列出土方平衡表格。

2.断面图对于重点地区、下坡变化复杂地段可增加断面图。

并标明各关键部位的标高。

图的比例尺为1:20--1:50。

3.做法说明可用文字、图形对土质分析隋况、夯实程度、地形及客土的处理方法等演算法加以说明。

2、施工总平面图内容与用途,绘图要求:施工分布区总平面图表示用地区域范围的总体综合设计的内容,是个股表现工程总体布局的图样,是工程施工放线、土方工程及编制施工规划参照的依据。

(二)绘图要求(1)图的比例尺为1:100~1:500。

(2)应以详细尺寸或坐标网格标明各类建筑物、构筑物、地下管线的位置及外轮廓。

坐标网格一般为2m×2m--10m×10m,其方向尽量与测量坐标网格一致。

(3)图中要注明基准点、基准线。

伯德角要同时注明标高。

(4)注明道路、广场、台承、建筑物、河湖水面、山丘、绿地和古树根部的爱宕山,它们的衔接部分亦要做若干标注的标注。

3、园路、广场施工图内容与作用,绘图要求:(一)内容与作用园路、广场施工图是指导徽派道路和广场施工的技术性图样,它能够地反映园林路网和广场布局及广场、园路铺装的材料、施工方法和要求等。

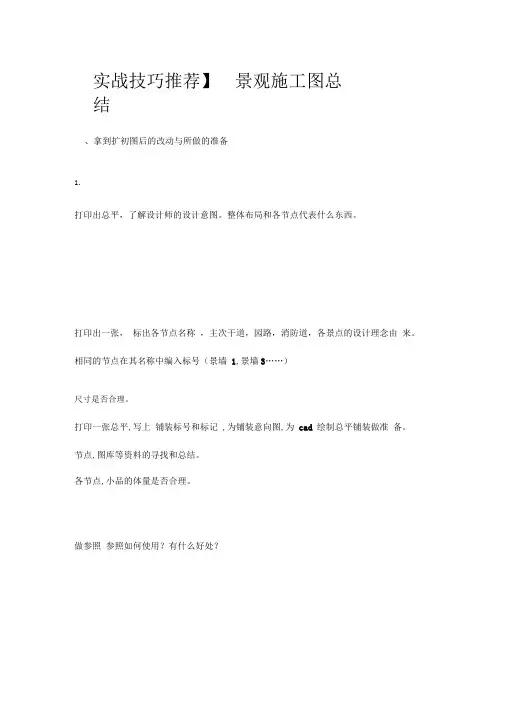

实战技巧推荐】景观施工图总结、拿到扩初图后的改动与所做的准备1.打印出总平，了解设计师的设计意图。

整体布局和各节点代表什么东西。

打印出一张，标出各节点名称，主次干道，园路，消防道，各景点的设计理念由来。

相同的节点在其名称中编入标号（景墙1,景墙3……）尺寸是否合理。

打印一张总平,写上铺装标号和标记 ,为铺装意向图,为cad 绘制总平铺装做准备。

节点,图库等资料的寻找和总结。

各节点,小品的体量是否合理。

做参照参照如何使用？有什么好处？1. 0. 要哪些原始资料（建筑施工图一层总平面图，管网，竖向，红线,地下车库范围，建筑效果图，有建筑施工图最好）自己去搞的原始资料：现场勘察，哪些已经做完的，哪些还没做的，方案设计没 注意到的，施工里的，建筑一层等图纸上保留哪些资料：一层的文字说明（商店。

），楼号，楼层数。

观察原始资料经济技术指标比如停车数量等（这个在方案阶段就该注意了）1.1. 1. 道路系统是否合理，消防道首先要闭合，单车道 4米，双车道6米，消防车转弯半径12米，小车转弯半径9米（也有消防车 9米，小车6米之说，详各地的规范），回车场15*15米（有些城市是18*18米），尽端式道路超过40米要设置回车场。

2. 登高面（施救面，扑救面），着火时消防车开进来时用的，一般在建筑出入口 一侧，建筑往外5米内的植物不得超过 4米，5米到12米内不得有超过0.8米的植物，而且是软质植物，车可以碾过去的。

4.网格图和坐标图的放样基准点、基准轴先移动到（0，0）,点。

而后al 对齐。

1. 2. 3. 构筑物要把底层平面放进去，屋顶面用虚线。

3.。

高手教你如何画景观施工图(实用经验)则1、工作目标1.1规范化有效提高设计的工作质量；1.2标准化提高设计的工作效率；1.3网络化便于网络上规范化管理和成果的共享。

2、工作范围本标准是依据建筑CAD制图的统一规则，适用于我公司建筑工程和景观工程及相关领域中的CAD制图。

3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。

CAD制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。

建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

绿化专业：绿化设计说明；苗木材料表；总图；乔木种植图；灌木种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。

CAD快速绘制景观效果图的方法指南CAD是一款广泛应用于建筑和设计领域的软件工具，它提供了丰富的绘图和建模功能，可以帮助设计师们快速高效地实现各种创意和构图。

在景观设计中，CAD也是一种非常有用的工具，能够帮助我们快速绘制出立体的景观效果图并做出变动。

下面，我将介绍一些使用CAD快速绘制景观效果图的方法和技巧。

首先，我们需要准备好CAD软件和相关的设计文件。

在开始设计之前，确保你已经掌握了基本的CAD操作技巧，熟悉各种绘图和建模工具的使用方法。

接下来，我们可以使用CAD的绘图工具来绘制景观元素。

首先，我们可以选择适合的图层进行绘图，这样可以更好地组织图形元素。

然后，我们可以使用CAD的线条、圆形、多边形等绘图工具来绘制草坪、花坛、水池等景观元素的形状。

同时，我们还可以使用CAD的填充工具来为这些元素添加颜色和纹理。

例如，我们可以使用填充工具为草坪区域添加绿色，为水池区域添加蓝色。

除了绘制景观元素的形状和颜色，我们还可以使用CAD的建模工具来模拟景观元素的立体效果。

例如，我们可以使用CAD的拉伸工具将一个平面的花坛拉伸成立体的花坛，再使用CAD的布尔运算工具将多个景观元素组合在一起。

同时，我们还可以使用CAD的渲染功能为景观效果图添加光影效果，并调整材质和光照设置以获得更加逼真的效果。

在使用CAD进行景观设计时，我们还可以利用CAD的图层和块的功能来提高效率。

通过将相似的景观元素放在同一个图层或块中，我们可以快速复制、移动或修改这些元素。

例如，我们可以将花坛的形状和颜色保存为一个块，然后在需要的地方快速插入这个块。

这样，我们就可以在整个设计过程中保持一致的风格和尺寸。

另外，CAD还提供了一些快捷键和命令，可以帮助我们更快地完成设计工作。

例如，我们可以使用CAD的“偏移”命令将一个形状复制并平移一定的距离，从而快速创建相似但稍有差异的景观元素。

同时，我们还可以使用CAD的“阵列”命令将一个形状复制成一组形状，并在规定的方向上排列，从而快速创建大量连续的景观元素。
