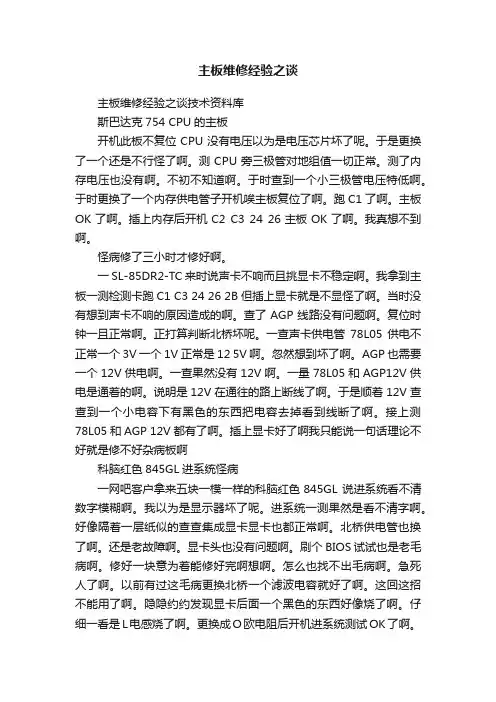

主板维修经验之谈主板维修经验之谈技术资料库斯巴达克754 CPU的主板开机此板不复位CPU没有电压以为是电压芯片坏了呢。
于是更换了一个还是不行怪了啊。
测CPU旁三极管对地组值一切正常。
测了内存电压也没有啊。
不初不知道啊。
于时查到一个小三极管电压特低啊。
于时更换了一个内存供电管子开机唉主板复位了啊。
跑C1了啊。
主板OK了啊。
插上内存后开机C2 C3 24 26主板OK了啊。
我真想不到啊。
怪病修了三小时才修好啊。
一SL-85DR2-TC来时说声卡不响而且挑显卡不稳定啊。
我拿到主板一测检测卡跑C1 C3 24 26 2B但插上显卡就是不显怪了啊。
当时没有想到声卡不响的原因造成的啊。
查了AGP线路没有问题啊。
复位时钟一且正常啊。
正打算判断北桥坏呢。
一查声卡供电管78L05供电不正常一个3V一个1V正常是12 5V啊。
忽然想到坏了啊。
AGP也需要一个12V供电啊。
一查果然没有12V啊。
一量78L05和AGP12V供电是通着的啊。
说明是12V在通往的路上断线了啊。
于是顺着12V查查到一个小电容下有黑色的东西把电容去掉看到线断了啊。
接上测78L05和AGP 12V都有了啊。
插上显卡好了啊我只能说一句话理论不好就是修不好杂病板啊科脑红色845GL进系统怪病一网吧客户拿来五块一模一样的科脑红色845GL 说进系统看不清数字模糊啊。
我以为是显示器坏了呢。
进系统一测果然是看不清字啊。
好像隔着一层纸似的查查集成显卡显卡也都正常啊。
北桥供电管也换了啊。
还是老故障啊。
显卡头也没有问题啊。
刷个BIOS试试也是老毛病啊。
修好一块意为着能修好完啊想啊。
怎么也找不出毛病啊。
急死人了啊。
以前有过这毛病更换北桥一个滤波电容就好了啊。
这回这招不能用了啊。
隐隐约约发现显卡后面一个黑色的东西好像烧了啊。
仔细一看是L电感烧了啊。
更换成O欧电阻后开机进系统测试OK了啊。
显示正常了啊。
于是剩下四块几分钟搞定啊都修好了啊。
我见过人犯罪合伙想不到主板坏也合伙啊。
千里之行，始于足下。
电脑主板的正确维修方法技巧电脑主板是电脑硬件中最重要的部件之一。
它连接了CPU、内存、显卡、硬盘等多个硬件组件，并负责传输数据和控制整个电脑的运行。
因此，维修电脑主板是一项关键且复杂的任务。
以下是正确的维修方法和技巧：1. 定位故障：在进行任何维修之前，首先需要准确定位主板故障的具体位置。
可以通过仔细观察和排除其他硬件故障，如检查电源、内存、显卡等是否正常工作，来确定故障是主板引起的。
2. 清洁主板：在维修之前，先用气压罐或吹风机轻轻吹去主板上的灰尘和杂物。
注意不要使用湿布或清洁剂，以防止损坏主板。
3. 检查接口和插槽：检查主板上的各种接口和插槽是否正常工作和连接良好。
如果有发现松动或脏污的插槽，可以使用塑料刷子或石墨笔清洁，并确保重新插好。
4. 检查电容：电脑主板上的电容是容易出现故障的元件之一。
可使用万用表测量电容器的电阻和电容。
如有发现电容有明显膨胀、漏液或电容水平比其他相同的电容更高，一般可以确认电容故障，需要更换。
5. 检查焊点：检查主板上的焊点是否完好。
焊点可能出现干裂、松动等问题，导致电路连接不良。
如果有发现焊点有问题，可以使用焊接工具重新焊接。
6. 使用故障排除卡：故障排除卡是一种帮助诊断电脑硬件故障的工具。
可以将故障排除卡插入主板上的PCI或PCI-E插槽，通过读取故障码来确定故障的具体位置。
第1页/共2页锲而不舍，金石可镂。
7. 固件更新：如果维修过程中发现主板固件有问题，可以尝试进行固件更新。
可以从主板厂商的官方网站上下载最新的固件，并按照说明进行更新。
8. 注意防静电：在进行维修时，务必使用防静电手腕带或站在防静电垫上，以防止静电对主板造成损坏。
总结起来，维修电脑主板是需要一定专业知识和技巧的。
如果对操作不熟悉，建议找专业的电脑维修人员进行修复，以避免进一步损坏。
千里之行，始于足下。
电脑主板的维修方法技巧电脑主板是电脑的核心部件之一，负责连接所有硬件设备和组件，并且控制整个计算机系统的运行。
由于主板的复杂性，一旦主板出现故障，维修起来可能会相对困难。
下面将介绍一些常见的电脑主板维修方法和技巧。
1. 电源问题电脑主板的电源问题可能导致计算机无法正常启动。
首先，检查电源线是否插紧，确保电源正常供电。
然后，检查主板上的插槽和插针是否有损坏或生锈。
如果插槽和插针有损坏，可以尝试更换插槽或插针，或者使用导电润滑剂清洁插槽和插针。
2. 内存问题主板上的内存插槽可能会导致计算机无法正常启动或出现蓝屏。
首先，尝试重新插拔内存条，确保内存条插紧且无松动。
然后，检查内存条是否损坏，可以尝试用其他可靠的内存条进行替换测试。
如果内存插槽有生锈或损坏，可以使用导电润滑剂清洁插槽，并尝试更换插槽。
3. CPU问题主板上的CPU插槽可能会导致计算机无法正常启动或出现蓝屏。
首先，尝试重新插拔CPU，确保CPU插紧且无松动。
然后，检查CPU引脚是否弯曲或损坏，如果引脚有问题，可以使用细针或针刷小心地把引脚弯回原来的形状。
如果CPU插槽有问题，可以尝试使用导电润滑剂清洁插槽，并尝试更换插槽。
4. 显卡问题主板上的显卡插槽可能会导致计算机显示异常或无图像输出。
首先，检查显卡是否插紧且无松动。
然后，检查显卡是否损坏，可以尝试用其他可靠的显第1页/共2页锲而不舍，金石可镂。
卡进行替换测试。
如果显卡插槽有生锈或损坏，可以使用导电润滑剂清洁插槽，并尝试更换插槽。
5. BIOS问题主板上的BIOS问题可能会导致计算机无法正常启动或出现各种错误。
首先，尝试清除CMOS，可以通过拔下电源线并移除CMOS电池来实现。
然后，等待几分钟后重新安装CMOS电池并重新连接电源线。
如果问题仍然存在，可以尝试更新BIOS版本，但请确保在更新BIOS之前备份重要数据，并确保电源供应稳定，以避免在更新过程中断电造成主板损坏。
主板维修初学者思路主板维修初学者主板维修对于一个初学者来说，没有师傅带是很难入手的，学修主板一定要有兴趣没有兴趣很难学下去。
主板分英特尔，AMD，英伟达三种类，上电时序不全同，这三种芯片不同年代的板上电使用的芯片设计又有不同。
所以维修是一种经验的积累。
自学主板维修的只有靠自己慢慢去发现并总结。
学主板维修的人都很想知道主板是怎么工作的怎么实现的。
下面跟大家简单讲一下我也是一个初学者，我把我对主板维修的一些认识和小经验分享给大家！有错的地方可以指正。
主板的工作原理应用篇――上电时序.(简单的维修思路)一、没插电状态(保存时间和BIOS设置)1，3VBAT电池给南桥RTC 供电产生RTC_RST#2, 晶振起震给南桥提供32.768频率二、插电状态未按开机（待机电压出现）1，ATX电源接口第九脚产生5VSB （5V待机电压）2，旧的板经过1117(或1086)转成3.3V_SB3，新一点的主板很多都是通过8个脚的芯片转4, 5VSB和3VSB分别送给 IO和南桥和其他需要的设备。
（例如PCI A14脚也是3VSB PCIA14脚可以测量3VSB有没有短路）5，IO 收到5VSB和3VSB后会向南桥发出RSMRST#信号告诉南桥待机电压正常。
（RSMRST#多数为3.3V高电平）三、开机（PWRBTN#或PWRBTSW#）1,点开机针，产生PWRBTN#信号（高-低-高跳变信号）发给IO (PWRBIN# 有些板是PWRBTSW#，一样的信号不同表述)2，IO 接收到PWRBTN#信号，发出PWROUT#（IO_PWRBTN#）给南桥请求上电。
3，南桥收到IO请求上电信号，发出SLP_S3#允许上电信号给IO 4，IO收到南桥允许上电信号后，向ATX电源发出PS_ON#信号（持续低电平）5，ATX电源收到IO的PS_ON#开机信号，ATX电源同时输出+3.3V,+5V,+12V等电压给需要用到的设备（此时电压只是送到，但是还没转换成需要用的电压）四、控制主电路电压（内存 CPU 南北桥总线，）（不同板控制方法不一样，上电顺序也有区别，以板的图纸为准）英特尔 AMD 英伟达三种基本都是先有内存电压。
维修主板工作总结
作为一名电子维修工程师，维修主板是我们日常工作中的重要任务之一。
在过
去的一段时间里，我积累了一些经验，现在我想分享一下我对维修主板工作的总结。
首先，维修主板需要具备扎实的电子技术知识和丰富的实践经验。
在面对各种
故障时，我们需要对主板的结构和原理有深入的了解，才能准确地找出问题所在。
同时，丰富的实践经验也能帮助我们更快地定位和解决故障。
其次，维修主板需要耐心和细心。
有时候，主板上的故障可能非常微小，需要
我们耐心地一点一点排查，才能找到问题。
同时，我们也需要细心地对待每一个细节，避免因为疏忽而造成更大的损失。
另外，维修主板需要善于利用工具和设备。
现代的主板维修离不开各种先进的
维修设备和工具，比如示波器、万用表、热风枪等。
善于利用这些工具，可以帮助我们更准确地找出故障，并且提高维修效率。
最后，维修主板需要不断学习和更新知识。
电子技术日新月异，新的主板和新
的故障层出不穷。
只有不断学习和更新知识，才能跟上时代的步伐，更好地完成维修工作。
总的来说，维修主板是一项需要技术、耐心和细心的工作。
只有不断学习和积
累经验，我们才能在这个领域中不断进步，为客户提供更好的服务。
希望我的经验总结能够对同行们有所帮助，也希望我们能够在这个领域中共同进步，为电子维修事业做出更大的贡献。
七年主板维修心得第一次修电脑：它简值太高级了，手先摸水管放掉静电，一步一步打开机箱半天没找到螺丝。
结论：品牌机的螺丝真的不好找！第二次修电脑：本来没软驱，一步一步打开，竟然不显示，吓得一夜都睡不着。
结论：然来ＢＩＯＳ里要打开软驱！第三次修电脑：电脑主机打开，里面发现有只老鼠，它还高兴的撒了尿，我一怒之下把它打死，结果硬盘被我打坏，幸亏电脑本身不显示，这下不要赔。
结论：硬盘太容易坏！第四次修电脑：它来时没显示，CPU、内存、硬盘、显卡、声卡、电源都是好的。
我想主板一定也没问题：要不然它们怎么都是好的。
一定是灰尘多了，把它放在气油里洗了个澡，等它干了，一测，哎呀，好的，我就说吗？它一定是好的。
过几天，这台电脑又回来了。
打开一看，全是霉，我的天，客户你家太潮湿了：换一块吧！结论：主板千万不能用气油洗！但是它可以用自来水冲的第五次修电脑：没有高科技看样子是不行。
就买了示波器、BIOS编程器、热风枪、诊断卡，打阻值卡。
结论：看样子还是要工具！第六次修电脑：不管品牌机还是歉容机接确不良太多了，洗灰尘的功夫是一流、、、、、、、、结论：修电脑没什么大不了！第七次修电脑：然来主板要跑线。
，如果你能跑通主板上所有的线，修主板没什么大不了的，反正一通乱换交点学费，只要有个初步的流程，你根本不需要专心看什么书。
泡一下坛子，我保证你是高手中的高手高高手．结论：实际经验第一！没有什么维修宝典教程，初学者看了昏死你！！！第八次：：：：：：：：：：：：：：欢迎大家来讨论主板常见故障解决方法2常见故障五：光驱在读数据时，有时读不出，并且读盘的时间变长光驱读盘不出的硬件故障主要集中在激光头组件上，且可分为二种情况：一种是使用太久造成激光管老化；另一种是光电管表面太脏或激光管透镜太脏及位移变形。
所以在对激光管功率进行调整时，还需对光电管和激光管透镜进行清洗。
光电管及聚焦透镜的清洗方法是：拔掉连接激光头组件的一组扁平电缆，记住方向，拆开激光头组件。
主板维修时序经验主板维修时序经验。
拿到一块主板，首先要看有无外伤，有无别人修过，有无缺少什么元件，如有，补上缺件，如没有，先用万用表对电源接口的紫色线、红色线、橙色线、黄se线对地打阻值，一般为300欧以上，有个别主板，橙色线或红黄se线阻值小一点，可能为200欧左右，在确定不大短路的时候，插上电源，触发开关，开始上电，如能触发，但是不跑卡，要先查几大电路，依次为内存电压，上拉电压，桥的电压，cpu电压，参考电压，查完电路，再查时钟，在主板上，如果没有时钟，不一定是时钟的问题，要先看供电是否正常，如几大电路供电都正常，有可能才是时钟本身电路引起的故障，查完时钟，再查复位，如主板上没有复位，要先查几大电路正常，时钟正常，只有电路正常，时钟正常，复位也有，如果前面都正常，复位都没有，那就是复位电路本身的问题，最后查pg信号。
如果有一主板以开始，主板插上电源，触发开关，主板不触发，在这个时候，在确定主板不大短路的情况下（一定要在不大短路的情况下，否则有大短路强行上电把故障扩大化），可以试着强行上电，强行上电就是短接绿色线和黑色线，也就是不用主板开机原件，如强行上电，可以点亮主板且能正常跑卡，说明这块主板为开机电路故障，开机电路故障，要先查开机排针上上是否由高电平，如没有查开关排阵到电源接口的线路，有时候可能要经过小电阻，但也有时候排针上的电压是从稳压器上的3.3v而来。
内存和桥的供电，有的分开关电源供电和线性电源供电，开关电源有场馆，电感线圈，还有控制芯片，线性电源就是用一个运算放大器输出一个平稳的直流电到场馆的g极，让场馆导通工作。
cpu核心供电采用pwm供电方式，如没有核心电压，要先查场馆是否有击穿，在加电查场馆d极是否有电，有电的情况下，再查控制极，也就是g极，如g极没有电压，查芯片到g极，如芯片也没有，查芯片的工作条件，不说了，打字打得累，小弟自学的点东西，有不对的地方还请老师指正但在实际中还是很难把握住，很难检测故障边线。
主板维修知识点总结主板是电脑的核心部件，负责连接各个硬件设备，并将它们协调工作。
因此，主板的稳定性对电脑的整体性能有着重要影响。
主板在长时间使用过程中，难免会出现一些故障，需要及时进行修理。
下面是主板维修的一些知识点总结。
一、主板不开机主板不开机可能是由于电源供应问题引起的。
首先检查电源是否正常连接，是否插入插座并通过后面的电源开关打开。
检查电源线是否损坏。
如果以上都没有问题，可以尝试更换一个新的电源适配器进行测试。
如果电源正常，而主板依然不能开机，那可能是由于主板元件损坏。
这时我们需要打开电脑，检查主板上的指示灯是否点亮。
如果指示灯没有亮，那可能是主板上的故障，需要更换主板。
二、主板无法启动如果主板可以开机，但无法启动操作系统，那可能是硬盘问题引起的。
可以先尝试进入BIOS进行检查，查看硬盘是否被识别。
如果硬盘被识别，可以尝试更换一个新的硬盘连接到主板上进行测试。
如果更换硬盘后主板仍然无法正常启动，那可能是主板上的问题。
可以尝试更新主板上的BIOS固件，或者更换主板上的存储芯片。
三、主板温度过高主板在长时间工作后，有可能温度会过高，导致电脑性能下降甚至死机。
因此，主板的散热问题需要引起重视。
可以先检查主板上的散热片和风扇是否堵塞或者损坏。
如果发现问题，及时清理或更换散热器。
另外，也可以尝试安装更多的散热风扇或者加装水冷散热装置，以提高主板的散热性能。
如果主板温度依然过高，那可能是主板内部元件老化，需要更换主板。
四、主板无法识别设备主板无法识别设备可能是由于设备驱动问题引起的。
可以先检查设备是否插入主板的接口，是否接触良好。
然后尝试进入设备管理器，查看设备是否被识别。
如果设备没有被识别，可以尝试更新设备驱动程序。
如果设备驱动程序更新后依然无法被识别，那可能是主板上的接口损坏。
可以尝试更换接口进行测试，或者更换主板。
五、主板损坏检测主板损坏的检测可以通过多种方式进行。
首先可以通过目测来检查主板表面是否有损坏的元件或者烧焦的痕迹。
主板维修经验之谈技术资料库斯巴达克754 CPU的主板开机此板不复位CPU没有电压以为是电压芯片坏了呢。
于是更换了一个还是不行怪了啊。
测CPU旁三极管对地组值一切正常。
测了内存电压也没有啊。
不初不知道啊。
于时查到一个小三极管电压特低啊。
于时更换了一个内存供电管子开机唉主板复位了啊。
跑C1了啊。
主板OK了啊。
插上内存后开机C2 C3 24 26主板OK了啊。
我真想不到啊。
怪病修了三小时才修好啊。
一SL-85DR2-TC来时说声卡不响而且挑显卡不稳定啊。
我拿到主板一测检测卡跑C1 C3 24 26 2B但插上显卡就是不显怪了啊。
当时没有想到声卡不响的原因造成的啊。
查了AGP线路没有问题啊。
复位时钟一且正常啊。
正打算判断北桥坏呢。
一查声卡供电管78L05供电不正常一个3V一个1V正常是12 5V啊。
忽然想到坏了啊。
AGP也需要一个12V供电啊。
一查果然没有12V啊。
一量78L05和AGP12V供电是通着的啊。
说明是12V在通往的路上断线了啊。
于是顺着12V查查到一个小电容下有黑色的东西把电容去掉看到线断了啊。
接上测78L05和AGP 12V都有了啊。
插上显卡好了啊我只能说一句话理论不好就是修不好杂病板啊科脑红色845GL进系统怪病一网吧客户拿来五块一模一样的科脑红色845GL 说进系统看不清数字模糊啊。
我以为是显示器坏了呢。
进系统一测果然是看不清字啊。
好像隔着一层纸似的查查集成显卡显卡也都正常啊。
北桥供电管也换了啊。
还是老故障啊。
显卡头也没有问题啊。
刷个BIOS试试也是老毛病啊。
修好一块意为着能修好完啊想啊。
怎么也找不出毛病啊。
急死人了啊。
以前有过这毛病更换北桥一个滤波电容就好了啊。
这回这招不能用了啊。
隐隐约约发现显卡后面一个黑色的东西好像烧了啊。
仔细一看是L电感烧了啊。
更换成O欧电阻后开机进系统测试OK了啊。
显示正常了啊。
于是剩下四块几分钟搞定啊都修好了啊。
我见过人犯罪合伙想不到主板坏也合伙啊。
不精典供大家参考啊MS 6580时工作时不工作维修一例故障为CPU时工作,时不工作.加焊CPU座后解决.老话常谈,不过还是要提醒大家注意下,因为在用带等测试座测试一切正常,二极管灯全部都亮,查其他无任何异常,第一次加焊后，故障依旧,于是再次加焊接,故障解决.至于是为什么??? 现在我还在晕,呵呵飞翔说的很对，打数值是最准确的。
对于这个问题，我还有一点需要说明的是，碰到的一些加假负载有主供电，上CPU就没有主供电的还有，CPU也是好的，主板也是好的，可是放上去就是不亮，我们也用带灯测试座测试过。
全部正常，我的判断是，CPU的脚和座接触不良，而且也试过，换个新座就好了。
飞翔在厂家做，应该说是精修，要求修复率很高。
我们是达不到的，而我们平时修的板很杂，各种各样都有，我的维修习惯是基本判断故障，然后动手维修，说的简单点就是去做，去换，然后积累经验，丰富经验。
SL-75DRV3主板怪病开机刚开始是CPU不工作刷新BIOS后CPU工作检测卡跑C1 插上内存报警电压正常查上拉排阻有一个坏了啊。
更新内存过了啊。
进系统一且正常啊。
客户有两条内存插上只认一条怪了啊。
先来怀疑是内存坏了呢。
换好的也是老样最后发现有一个内存槽不过内存啊。
槽也不坏啊。
怪啊。
于是加焊了时钟芯片还是老故障啊。
没法了啊。
把内存槽换了啊。
还不行啊。
我真不想修了啊。
最后一招更新内存供电管开机奇迹出现了啊。
换后两条内存都认到了啊。
我无法解释啊。
怪怪怪我遇到过一次，８４５的上面可以上ＳＤＤＤＲ两种内存，客户拿过来的时候，ＤＤＲ坏了，我试了一下，ＳＤ没有问题，测量内存供电，时钟等参数，最后刷ＢＩＯＳ，故障排除．维修中理论是作为实践的指导，但它们还是有一定的差别！这些方面还是多问问的老大他们．．可能他们会给出一个可以解开心结的答案建邦X400-2A 主板的疑惑？晕，刚修了片建邦X400主板，点不亮，跑00，网上找不该片板的BIOS，用编程器檫除了，没写BIOS，竟可以点亮了INTEL英特尔原装875内存不过精典一例此板看着可壮观啊。
开机插上内存D9报警不插内存时显E9内存供电2.5正常CLK也正常槽不坏。
查了内存到北桥的对地阻值也没有问题。
按压南北桥也不空焊啊。
没法了准备刷个BIOS试试的不行我也不想修了啊。
太累神吹下BIOS块刷新BIOS资料焊上加电测试还是老故障啊。
难难最后一招用风枪加热内存槽边上的排阻看看是否空焊接触不良引起的加热一会加电插上内存测试眼看着代码D3 D6 D9 2A 显示了啊。
断电还试一切OK一句话绝不放过一个细节坚持到底就是胜利供大家参考华擎X533一板内存不过修复一例华擎型号为X533的主板开机内存不过主板检测卡跑D3不动测内存VCC 2.5 VDD1.25 都正常线路明显没有烧伤的地方此板易坏的八角4500完好缺测内存时钟发现不正常正常的时钟在示波器上有一宽度线型此板没有并且有时成一条细线3V左右有时就不动此板基本上已经查出问题所在（这个板来时被市场同行小安修过一次没有修好）确定内存时钟出问题了发现内存槽右边有一时钟分频器用刀片一划明显有焊角空焊于是加焊后开机测内存时钟正常了出现时钟宽线插上内存主板检测卡D3 D6 D8 24 26 此板修复修板不要乱修乱换要以主板维修思路分析加议器修复会修的更快线路清楚节省时间顶星TM845GLM代码正常不显示经验有两块一样的主板开机C1 C3 24 26 2B 4F 7F 集成显卡就是不显示集成显卡厂行都正常三极色也都正常BIOS刷了头不坏于是更换IO芯片8702试试不行就没有好方法了啊。
结果更换后开机代码一样显示器显了啊OK了啊。
这款主板IO芯片也和集成显卡控制有关系吗供大家分析实用参考intel D845EPI 主板不加电通病开机主板不加电绿色电压5V正常测南桥不短路晶振起振一切开关线路均都正常强制加电触摸IO 有些发烫确定IO芯片坏更换LPC47M172-NR后开机主板加电了检测卡跑D3代码一直闪闪闪内存不过啊。
内存主供电正常照此板经验应该是BIOS资料丢失倒至的内存不过于是刷新此板主板BIOS 开机D3 D4 D6 2R 主板显示手下有10来块这样的主板此故障一样全修好了啊。
INTEL原装的主板真好修啊。
供大家参考啊。
谢谢欣赏品牌型号：智仁815EPT(红色长型板)所修网吧机约几十块,USB供电有问题,插USB设备很容易烧,机率５０％，这个网吧的一百台机器，现在约五六十台我换过ＵＳＢ口，而且此板ＢＩＯＳ电路极易漏电，一般为用半年以上出问题，导致不开机，一测均是ＢＩＯＳ电池没电，换上以后，故障越发频繁，一两个月后还是没电，只有检修ＢＩＯＳ电路，把相关的二极管换掉才行．品牌型号：（微星）ＭＳ－６５６６８４５系列主板，此板cpu座极易空焊，几率占７０％，现象为上假负载测试点正常，上ＣＰＵ不过，显示ＣＯ或ＦＦ，把风扇摘掉，开机用手压ＣＰＵ，走码！多数为ＣＰＵ座空焊，少数为北桥虚焊！这种板子心在飞翔更有说服力，呵呵！品牌型号：昂达８４５ＰＥ，蓝色大板此板用过一段时间后，约一年左右，会出现一个严重的问题，无论你的电源多好，它的主供电电容极易鼓包，然后Ｑ１极易击穿，此时记住，修此板前一定要先测北桥穿没穿，我修过３０多块了，只要Ｑ１短了，引起１２Ｖ短路开机保护，那么此时北桥必穿，有个别朋友讲过Ｑ１击穿不一定烧北桥，我要讲的是，在８４５系列主板中，北桥需要三组供电，其中有一组为ＣＰＵ主供电，为Ｑ１输出，Ｑ１短路，１２Ｖ进ＣＰＵ主供电的同时也会进北桥，此时北桥在我手里击穿为１００％，最起码昂达８４５系列主板是这样．华硕＼华擎主板不开机很多新手在修华硕＼华擎系列主板时，会发现主供电或内存供电鼓包，及时更换电容后，遇到不开机现象．更有甚者，烧过北桥，爆过电容等等．此时要注意，华硕＼华擎主板的电容放置方法与其它主板是不相同的，正负极是相互调过来，与常规方法相反，新手可以仔细看一下！此时换反电容的正负极，会有很多你想像不到的事情发生，修一辈子也修不出来啊，呵呵．我修的这类板子中，有很多是别人搞过的，拿来一看，电容换反了．这个哥们修了五年主板了，在我们当地享有盛名，原来占市场８０％份额，现在输的一蹋糊涂，就是因为不思进取，不用心研究东西．品牌型号：佰钰８１５ＥＰＴ主板绿色细长板此板有一款致命通病，使用一年多以后均开机不正常，而且越来越严重．你仔细看一下３２．７６８Ｋ，它直接连南桥，没有谐振电容，所以它极易损坏，不良造成不开机现象．更换晶振后解决，修过了大约十块左右，故障一样，判断为通病．遇到此板不开机，多准备晶振吧，呵呵．品牌：七彩虹８４５系列主板大家可能知道，七彩虹一般是包生产线的，很少有固定的板型，所以我也说不清它的具体型号，因为即使型号一样，板子一批一个样子，同样型号，出的板子都有可能有不同之处．此主板用过一段时间后，很容易出现走Ａ７现象，那么此时内存供电管占８０％，北桥空焊１０％，其它故障占１０％，就是说，只要走Ａ７，大部分为内存供电管的问题．可能是当时包的这条生产线内存供电管选的是廉价的吧，省钱没好事儿啊，呵呵．强烈支持！ASUS 主板和ASROCK 主板的一个通病为内存供电部分一个4500M的8脚场管，极易损坏，出现无RST及内存不过，走A7 A8的故障，如无此管代换，可直接用线连接其1脚与5 6 7 8 脚，即可解决。
GA-8IR533的８４５系列主板内存供电的3055和边上二极管易坏，出现无代码MS6566 845EV 还有一款通病不开机无3.3伏电压换7002一个小3级管顶星694X主板此板集成声卡用的是廉价的声卡接口,很容易损坏,用音频接头插次数多以后就会出现音箱沙沙响,此款通病无太好的解决办法,换接口费时费力,在此提醒一句,收旧件不要收这款板子,会赔的,呵呵磐正865PE主板,此款主板集成诊断卡,为绿色大板.说实在的以前没有维修这板子的经验,拿到手里时,代码跑C1-05,定住,1秒后,重复C1-05,,1秒后,C1-05,我只好关机了,看来是档05,修吧,根据我以前的经验,换了个IO,还是档05,刷BIOS,还是档05,查内存相关都正常,实在找不出来了,只好不修了.后来此板子在别人手里修复了,我始终想问是什么故障,没问到.前天又接到一块相同的,故障一样,档05,我不敢再换IO了,不再刷BIOS了,只是看着代码一次次跳C1-05,心想你TMD给老子往下走啊,突然,代码变了,跑到26,再往下一路正常.开机再试,代码跑C1-05,定住,1秒后,重复C1-05,,1秒后,C1-05,.........代码正常往下走了.(通过侧面了解到,另一块我没修好的主板,那哥们根本没修,直接就拿回来可以用了)记住,磐正865PE这款主板,就是TMD C1-05连跑三次才能正常往下走,而且时间非常长,不要被05现象迷惑了IO测试电压分别是几角详细说明83627THF 83637HF 系列67 68 72 8712 8702 系列72 75 76GA 主板很多使用FAN 5093MTC的电源IC的板，其通病为5093MTC损坏，工作不稳定，主供电部分剧烈发烫，造成死机。
