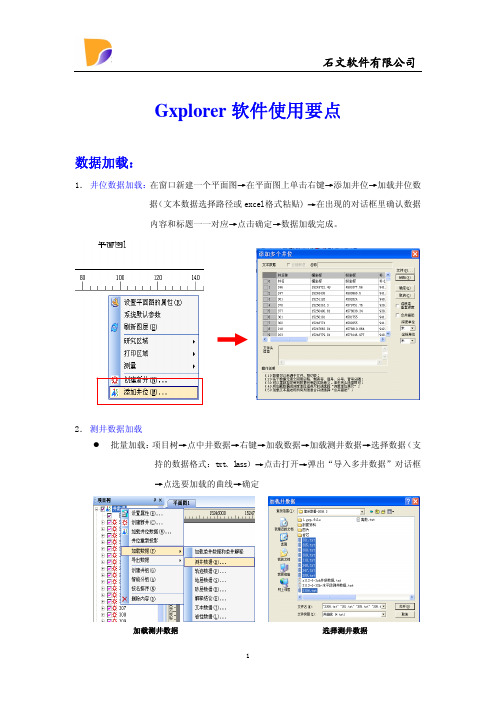

Gxplorer软件使用要点数据加载：1．井位数据加载：在窗口新建一个平面图→在平面图上单击右键→添加井位→加载井位数据（文本数据选择路径或excel格式粘贴)→在出现的对话框里确认数据内容和标题一一对应→点击确定→数据加载完成。
2．测井数据加载z批量加载：项目树→点中井数据→右键→加载数据→加载测井数据→选择数据（支持的数据格式：txt、lass）→点击打开→弹出“导入多井数据”对话框→点选要加载的曲线→确定加载测井数据选择测井数据选择曲线曲线加载成功后z单独加载：项目树→点开井数据→点击要加数据的井右键→加载数据→加载测井曲线→确定3．分层数据加载z批量加载：项目树→点中井数据→右键→加载数据→加载（如：地层、砂层等）→确保数据内容和列标名称对应→点击确定→弹出“重建分层结构”对话框，数据加载完毕。
加载砂层数据z 单独加载：项目树→点开井数据→点击要加数据的井右键→加载数据→加载（如： 地层、砂层等）4．研究区域、断层数据或边界线数据加载z加载研究区域：项目树→平面图→点击研究区域管理器→右键→加载研究区域z加载断层数据：项目树→平面图→点击断层管理器→右键→加载数据z加载边界线数据：项目树→平面图→打开人文信息管理器→选中边界线→右键→加载数据加载研究区域加载断层数据加载边界线5．井位显示在平面图上后，可以使用快捷键Shift+鼠标左键――移动平面图，Shift+Alt+鼠标左键或Shift+Ctrl+鼠标左键调整，以改变平面图作图比例。
连井剖面：一、创建剖面：1．选择井：平面图上单击鼠标右键→选择创建连井→依次在平面图上点选连接作剖面的井→单击右键选择创建连井剖面。
2．确定井的风格：剖面上选一口井确定风格和加载的图道→点中井名单击右键→保存单井默认模版→在空白处单击右键选择所有井使用默认模版。
3．截取要研究的目的层：点中地层分界线→右键→地层线截取作图井段顶/底部→截取4．调整井间比例：在空白处双击→层与井间属性下选择是否与实际距离成比例→调整作图比例5．选择对齐方式：点中地层分界线→右键→选择对齐方式（作图段顶部对齐、海拔对齐、地层线对齐、地层线海拔比例对齐）6．在相应的模式下连接相应的层：1）地层对比图：选择地层模式→自动连层→需要填充地层时在空白处双击层与井间属性下选择地层连层填充。

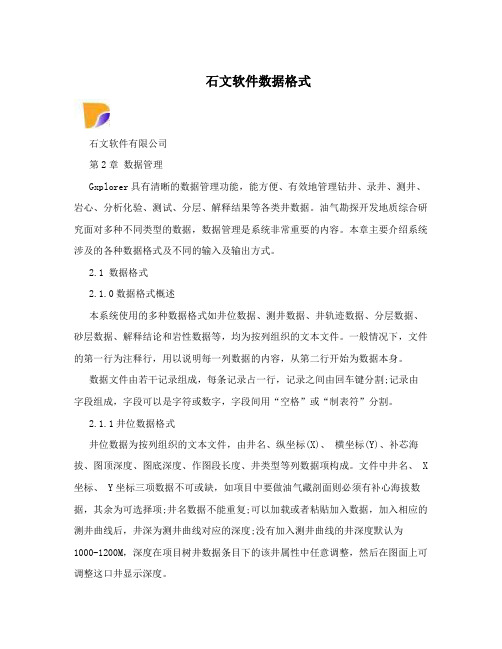

石文软件数据格式石文软件有限公司第2章数据管理Gxplorer具有清晰的数据管理功能，能方便、有效地管理钻井、录井、测井、岩心、分析化验、测试、分层、解释结果等各类井数据。
油气勘探开发地质综合研究面对多种不同类型的数据，数据管理是系统非常重要的内容。
本章主要介绍系统涉及的各种数据格式及不同的输入及输出方式。
2.1 数据格式2.1.0数据格式概述本系统使用的多种数据格式如井位数据、测井数据、井轨迹数据、分层数据、砂层数据、解释结论和岩性数据等，均为按列组织的文本文件。
一般情况下，文件的第一行为注释行，用以说明每一列数据的内容，从第二行开始为数据本身。
数据文件由若干记录组成，每条记录占一行，记录之间由回车键分割;记录由字段组成，字段可以是字符或数字，字段间用“空格”或“制表符”分割。
2.1.1井位数据格式井位数据为按列组织的文本文件，由井名、纵坐标(X)、横坐标(Y)、补芯海拔、图顶深度、图底深度、作图段长度、井类型等列数据项构成。
文件中井名、 X 坐标、 Y坐标三项数据不可或缺，如项目中要做油气藏剖面则必须有补心海拔数据，其余为可选择项;井名数据不能重复;可以加载或者粘贴加入数据，加入相应的测井曲线后，井深为测井曲线对应的深度;没有加入测井曲线的井深度默认为1000-1200M，深度在项目树井数据条目下的该井属性中任意调整，然后在图面上可调整这口井显示深度。
例:井名纵坐标(X) 横坐标(Y) 补芯海拔井类型A1 4006635.91 18661834.11 1608.5 设计井P18 4008999.26 18706501.19 1493.61 采油井C35 4013671.60 19240344.18 1303.00 预探井Z24 4011863.70 18722211.00 1431.94 工业气流井S3 4011633.10 18735388.10 1383.84 评价井 2.1.2 测井数据格式系统目前可单独或者批量加载三种格式的测井数据:即LAS格式的测井数据文件和按列组织的文本文件、WIS格式的测井数据，测井曲线数据由井depth(深度)列及若干测井曲线列数据构成。
新功能说明一．网格标注1、图示显示总位数右边显示位数2、说明：（1）、显示位数：刻度两侧显示数字位总和；低位位数：刻度线右边数字位数；例如：196|80：显示位数为5，低位位数：2 （2）、设置分割线的属性，即刻度线的属性，低位数字的颜色也和刻度线颜色一致，如图；（3）、高位数字的颜色设置：低位数字和高位数字的字体是一致的。
（4）、外框和内框的设置：（5）、高位（分割线的左边数字）显示一次：打勾，如果左边数字相同则后面标注中，左边数字省略，否则显示，如图。
二、分层深度内岩性属性等值线图1.右键选择2．选择岩性分类3.选择此类别下的岩性4.确定退出生成等值图细砂岩等值图三、色标1.色标位置2．类别3．在平面图等值图上的应用以色标颜色点数（5）算出间隔，使等级为色标级数这样就是用户自己定义的色标填充等值图。
在这儿加用用户定义：4.色标与项目无关，不随项目保存，自动保存在程序文件夹下，换电脑时把色标在旧电脑上导出,再导入新电脑就可以了：四、井位-井轨迹1、更新轨迹(1)、功能描述：轨迹数据不是时时从数据库中获取，因而当轨迹数据发生变化时，平面图的轨迹并没有相应变化，此时可以选择更新轨迹数据选项，则会同步数据，轨迹图形也随之变化。
(2)、图示：2、设置轨迹显示的范围(1)、功能描述：轨迹默认显示全部深度，但可以设置轨迹显示的范围，其条件是：首先必须选择分层，选择的分层个数可以一个也可以是多个，选择显示的范围时，从选项中任意选择两个即可，按确认就可以按照选择的范围显示轨迹(2)、图示：选择了分层6和10 选择了井口和井底(全部) 菜单图示：(3)、说明A、当没有选中分层是，选中”设置轨迹显示范围”，则不会弹出选则框，因为这是只有选中井口和井底，全部显示井轨迹。
B、井轨迹可能与井位显示不吻合，这是因为：虽然可以选中多个分层，但是井位是根据第一个选中的分层显示的，而轨迹则是在所选则的任何两个分层之间显示。
五、批量修改井属性1、功能说明：(1)、三种模式的批量修改A、选择一口井，然后点击右键，选择“应用井属性”，则会应用到全部井；图示：B、首先，设置好一个井的属性并且选中它，然后在工具条上选择，然后依次选择要修改的井，选择完毕按右键，此时会弹出一个对话框，按“确定”则修改井属性。
Gxplorer操作步骤汇总数据加载：1.加载井位数据，在窗口新建一个平面图，在平面图上单击右键加载井位数据（文本数据选择路径或excel格式粘贴)，然后在出现的对话框里确认数据内容和标题一一对应，点击确定，数据加载完成。
若加载地层、砂层、测井或其它数据建议均从左侧项目树下的井数据处加载。
在井数据上单击右键加载数据加载需要的数据（如：砂层、地层等），确保数据内容和列标名称对应，点击确定。
2.井位显示在平面图上后，可以使用快捷键Shift+鼠标左键――移动平面图，Shift+Alt+鼠标左键或Shift+Ctrl+鼠标左键调整，以改变平面图作图比例。
3.在加载断层数据或边界线数据时，同样在项目树的平面图根目录下，选中断层管理器右键加载数据，或打开人文信息管理器选中边界线右键加载数据。
连井剖面：1．选择井：平面图上单击鼠标右键→选择创建连井→依次在平面图上点选连接作剖面的井→单击右键选择创建连井剖面。
2．确定井的风格：剖面上选一口井确定风格和加载的图道→点中井名单击右键→保存单井默认模版→在空白处单击右键选择所有井使用默认模版。
3．截取要研究的目的层：点中地层分界线→右键→地层线截取作图井段顶/底部→截取4．调整井间比例：在空白处双击→层与井间属性下选择是否与实际距离成比例→调整作图比例5．选择对齐方式：点中地层分界线→右键→选择对齐方式（作图段顶部对齐、海拔对齐、地层线对齐、地层线海拔比例对齐）6．在相应的模式下连接相应的层：1）地层对比图：选择地层模式→自动连层→需要填充地层时在空白处双击层与井间属性下选择地层连层填充。
在分层道地层上双击→填充设置→改变其颜色属性。
2）岩性剖面：先把地层连接起来，在图幅空白处双击→选择“图幅属性”的菜单下“曲线值填充连层”→选择某一条测井曲线，点击确定。
3）砂体连通图：选择地层模式连接地层→转到砂体模式下→自动/手动连接砂体→选择一键曲线化→根据需求再用编辑连层线工具对连层进行编辑。
《油气藏地质智能绘图系统（简称iMap）》软件功能简介软件基本情况与组成《油气藏地质智能绘图系统（简称iMap）》软件是一个方便快捷的油气勘探开发地质智能绘图系统，软件以井资料地质研究为基础，能将各类井资料融为一体进行综合分析、处理和解释成图。
平台提供了丰富的处理直井和斜井的井资料研究手段，可以形成地层、层序、沉积相、储积层、生油层、盖层及油气水解释等多种类型的综合性研究成果和图件。
iMap软件目前包含五个功能模块：1）DataManager（数据管理）2）Ezwell（井数据处理、解释与成图）3）Powersection（地层对比、连井剖面解释与成图）4）Ezmap（平面数据管理与成图）5）Ezfence（栅状图分析）1）DataManagerDataManager是Gxplorer平台上井数据管理、解释及成图模块，能加载并管理多种类型的井数据，包括钻井、录井、测井、岩心、分析化验、测试、分层等各类井数据，不需要独立的数据库，数据管理方法先进，管理风格统一。
系统中采用项目管理的方式，数据管理以井为基本单位，将同一口井不同类型的测井、地质、分析化验等数据分类管理。
可以由单井形成井组，再形成项目，数据关系清晰，用户可以象使用Windows的资源管理器一样方便的对项目数据进行操作。
DataManager具有强大的数据输入、输出功能，能够方便的加载测井数据（ASCII、LAS、WIS）、各种离散数据、文本数据、表格文件、符号（岩性符号、沉积构造、化石、井壁取心、含油气性、试油结果、解释结果等）、照片及位图数据等。
数据可以交互式或批量加载，具有数据质量监控和错误提示功能。
2）EzwellEzwell能生成多种单井解释成果图，软件的对象式操作风格使单井解释图面编辑直观、灵活、高效，可生成形式多样、内容丰富、美观的单井成果图。
编辑图形格式、增加图道、组合图道、编辑图道、编辑曲线、充填方式、离散数据显示、岩性显示、照片、各种符号等，实现了人性化操作，使操作更加简单。
石文插值算法参数使用说明本软件提供有反距离、可里金、多面函数、移动拟合内插法、Shepard方法和最小曲率等插值方法。
为了方便广大用户使用，现将各方法适用情况及参数设置对插值影响做以说明。
一、每一种插值方法都有的参数说明：1、参估点数、最大距离：插值就是在一个未知结点周围找已知的数据点，并用找到的已知数据点估计出这个未知节点的值。
图1 用所有数据点插值结果图2 用参估点数为30时插值结果图这就涉及到要在未知节点周围找多少个已知数据点，“参估点数”是给定的最大参估点的个数，在位置点周围最多选这么多点数（可能会少选）。
一般，插值的权值是两点距离的函数。
已知点和待估点之间距离越大，已知点对待估点的贡献越少。
“最大距离”表示当已知点和待估点之间距离大于或等于这个距离时，已知点对待估点的贡献为0。
因此超过“最大距离”的数据点不会被选入。
图1和图2为同一组数据插值的结果，图1使用所有数据，图2使用了部分数据，两图趋势差别不大，但用所有数据时插值结果比较光滑。
在软件中，若已知数据点个数小于800，参估点数等于数据点数；若大于800，参估点数选20~50之间的数（为了提高插值速度）。
当数据量特别大时，如地震数据，参估点数可选8~20之间的数，若数据点分布均匀，不会影响插值结果。
“最大距离”软件默认为1.0e+6，几乎包含所有数据点，若用户知道实际数据范围，可自行设置，但要尽量保证选够参估点数。
2、各向异性参数各向异性参数包含各向异性比和方位角两个参数。
该参数在软件的可里金插值方法与其他插值方法中规定不尽相同，但不影响使用。
最新版本已统一参数设置标准，使其符合地质研究要求。
图3 方位角为0，各项异性比为3的插值结果各向异性比是以纵轴为标准，即以南北方向为标准。
若各向异性比为R，那么在南北方向一个单位距离引起的属性的变化量，相当于在东西方向（横轴）经过R个单位距离，属性所产生的变化量。
方位角以北方（纵轴正向）为基准，顺时针旋转为正方向。
