proteus教程

proteus的使用流程
Proteus是一款电子电路仿真软件，它可以模拟各种电路的运行情况，支持电路设计、仿真、验证和布局等功能。

它在电子工程教育、研究和开发中非常常用，下面是Proteus的使用流程：
1. 安装Proteus软件：从官网下载安装包，按照提示进行安装，并激活软件。

2. 创建新工程：打开Proteus软件，在主界面点击“New Project”，设置工程名称、存储路径和工作区域等信息。

3. 添加元器件：在工程界面中，选择“Pick from Libraries”工具，打开元器件库，选择所需元器件，添加到工作区域中。

4. 连接元器件：选择“Wiring”工具，用鼠标完成电路元器件
之间的连线。

5. 仿真电路：在工具条中选择“Run”工具，启动仿真过程，观察电路的运行情况。

6. 优化电路：通过仿真结果，对电路进行优化，如更改元器件
参数、调整电路结构等。

7. 布局电路：在工具条中选择“Layout”工具，对电路进行布局，包括调整元器件位置、设计电路板等。

8. 生成报告：在工具条中选择“Report”工具，可以生成电路
仿真报告，以供后续参考。

以上是Proteus的基本使用流程，熟练掌握这些步骤，可以快速完成电子电路的设计和仿真过程。

PROTEUS中文教程+实例编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（PROTEUS中文教程+实例）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为PROTEUS中文教程+实例的全部内容。

目录第一章概述 (2)一、进入Proteus ISIS (2)二、工作界面 (3)三、基本操作 (3)图形编辑窗口 (3)预览窗口（The Overview Window） (4)对象选择器窗口 (5)图形编辑的基本操作 (5)参考1 (10)参考2作原理图仿真调试 (12)四、实例一 (16)电路图的绘制 (17)KeilC与Proteus连接调试 (26)五、实例二 (30)使用元件工具箱 (30)使用状态信息条 (30)使用对话框 (30)使用仿真信息窗口 (30)关闭Proteus ISIS (30)四、菜单命令简述 (31)主窗口菜单 (31)表格输出窗口（Table）菜单 (33)方格输出窗口（Grid)菜单 (33)Smith圆图输出窗口(Smith）菜单 (33)直方图输出窗口(Histogram）菜单 (33)第二章基于51的PID炉温度调节器的硬件设计及仿真（未完成) (34)第一章概述Proteus ISIS是英国Labcenter公司开发的电路分析与实物仿真软件。

它运行于Windows 操作系统上，可以仿真、分析(SPICE）各种模拟器件和集成电路，该软件的特点是：①实现了单片机仿真和SPICE电路仿真相结合。

具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等.②支持主流单片机系统的仿真。

proteus使用教程Proteus是一款常用的电路仿真软件，可以帮助工程师进行电子电路设计和验证。

下面是Proteus的简单使用教程，希望能给你带来帮助。

1. 下载和安装Proteus软件。

你可以在Labcenter Electronics的官方网站上下载到最新版本的Proteus软件，并按照提示完成安装。

2. 打开Proteus软件。

在软件主界面中，你将看到工具栏、工程管理器和零件库三个主要的区域。

工具栏中包含了常用的工具按钮，工程管理器用于管理你的电路设计工程，而零件库则提供了丰富的电子元器件供你选择。

3. 创建一个新项目。

在工程管理器中，点击“New Project”按钮创建一个新的项目。

选择一个合适的项目名称和保存路径，并点击“OK”按钮。

4. 添加元器件。

在左侧的零件库区域，你可以找到需要使用的元器件。

点击并拖动元器件到画布上。

你可以通过右键点击元器件来选择和编辑参数，如电阻值、电容值等。

5. 连接元器件。

使用“Wire”工具将元器件之间进行连接。

点击“Wire”按钮，然后依次点击元器件的引脚，最后点击要连接的引脚。

这样，你就可以建立元器件之间的电路连接。

6. 设置仿真参数。

在Proteus中，你可以设置各种仿真参数，例如仿真器的类型、仿真时间等。

点击“Run”按钮，在弹出的仿真设置窗口中进行相关设置，然后点击“OK”按钮。

7. 运行仿真。

点击“Run”按钮开始仿真，Proteus将会运行你的电路设计并显示仿真结果。

你可以观察信号波形、测量电流和电压等。

8. 保存和导出。

完成仿真后，可以保存你的工程，并导出仿真结果供其他用途。

点击“File”菜单，选择“Save”保存工程，选择“Export”导出仿真结果。

以上就是Proteus的简单使用教程。

希望能对你有所帮助。

proteus教程Proteus是一款集成电路设计软件，广泛应用于电子工程师和学生的电路设计、仿真和调试过程中。

本篇教程将介绍Proteus的基本操作和功能，帮助读者快速上手并了解其特点和优势。

一、Proteus简介Proteus是由Labcenter Electronics Ltd.开发的一款电子电路仿真软件，拥有电路设计、仿真和调试等功能。

它的特点是功能强大、易于使用和操作灵活，适用于不同层次和规模的电路设计。

Proteus主要有两个模块组成，分别是ISIS和ARES。

二、Proteus的安装和启动1. 下载和安装- 在官方网站下载适合自己操作系统的Proteus安装包，按照安装向导进行软件的安装。

2. 启动Proteus- 打开软件后，会看到一个界面，其中包括主菜单、工具栏、主编辑窗口和项目管理器。

3. 创建新工程- 在主菜单中选择“文件”>“新建”>“工程”，然后命名并保存你的工程。

三、Proteus的基本操作1. 画原理图- 在ISIS模块中进行原理图绘制，可以选择对应的元件，进行拖拽和连接。

2. 设置元件属性- 双击元件，弹出元件属性设置对话框，可以更改元件的参数和特性。

3. 进行仿真- 在ISIS模块中，选择仿真按钮进行仿真操作，可查看输出结果和波形图。

4. PCB设计- 在ARES模块中进行PCB设计，将原理图转化为布局图，设置器件封装和布线。

5. 生成Gerber文件- PCB设计完成后，可以导出Gerber文件，用于制作实际PCB板。

四、Proteus的特点和优势1. 强大的模拟仿真功能- Proteus提供了多种仿真器件和模型，可以对电路进行精确的仿真和分析。

2. 模块化设计- Proteus支持模块化设计，可以将不同原理图和模型组合起来，便于电路设计和调试。

3. 丰富的元件库- Proteus内置了大量的元件库，包括模拟电路和数字电路的常用元件和器件。

4. PCB设计和布局- ARES模块提供了先进的PCB设计功能，可以进行布局和布线，满足不同的设计需求。

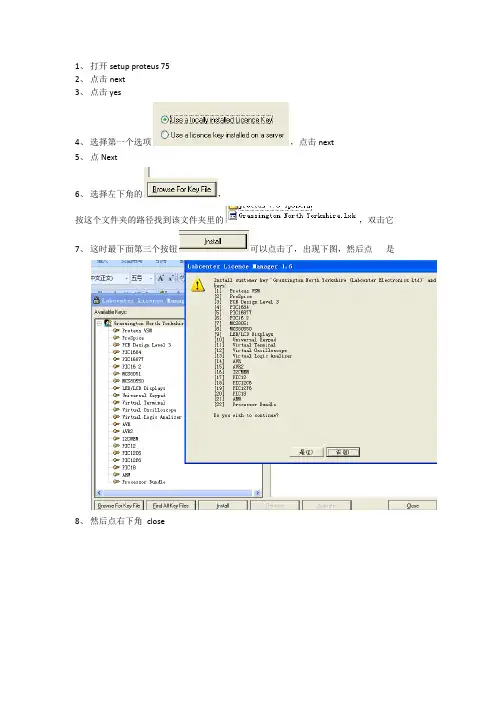

1、打开setup proteus 75
2、点击next
3、点击yes
4、选择第一个选项，点击next
5、点Next
6、选择左下角的，
按这个文件夹的路径找到该文件夹里的，双击它7、这时最下面第三个按钮可以点击了，出现下图，然后点是
8、然后点右下角close
9、出现
点next。

最好不要改路径，下面一直点next，然后就开始安装了
10、等安装好点Finish（上面可以不打勾）
11、打开改文件夹里的，
然后点右下角的Update。

点确定，然后点CLOSE
12、现在PROTEUS已经可以使用了，但是是英文版的，如果你不习惯英文，下面是给英文版打上中文补丁。

（如果你打开了PROTEUS要先关闭）
13、打开（你也可以直接看里面的汉化方法）
把这两个文件
复制到这个路径下面
C:\Program Files\Labcenter Electronics\Proteus 7 Professional\BIN
出现点击全部。

再打开PROTEUS时，就是中文版了（部分汉化）。

PROTEUS仿真教程第一步：安装PROTEUS软件第二步：创建新项目在PROTEUS软件中，您可以创建新项目来开始您的电路仿真工作。

点击菜单栏中的“File”选项，选择“New Project”来创建一个新项目。

然后输入项目的名称并选择保存路径。

第三步：添加元件在PROTEUS软件中，您可以通过“Library”选项来选择各种电子元件，包括电阻、电容、电压源等。

点击“Library”选项，选择您需要的元件并将其拖动到工作区中。

连接元件之间的引脚以搭建电路。

第四步：设置仿真参数在搭建完电路后，您需要设置仿真参数。

点击菜单栏中的“Graph”选项，选择“Set Simulator Parameters”来设置仿真参数，包括仿真时间、步长等。

您还可以设置输出波形的显示格式和范围。

第五步：运行仿真设置好仿真参数后，点击菜单栏中的“Simulate”选项，选择“Run”来运行仿真。

PROTEUS将模拟您搭建的电路，并显示仿真结果。

您可以查看电压、电流等参数，并分析电路的工作情况。

第六步：调试电路在仿真过程中，您可能会发现电路存在问题，比如输出波形不符合预期，电流过大等。

您可以通过调试电路来解决这些问题。

尝试更改元件参数、连接方式等，并重新运行仿真来检查效果。

第七步：保存和导出仿真结果在完成仿真后，您可以保存仿真结果并导出到其他格式。

点击菜单栏中的“File”选项，选择“Save As”来保存仿真文件。

您还可以导出波形图、数据表等结果，以便后续分析和报告。

总结：本教程介绍了PROTEUS的基本功能和使用方法，帮助您快速上手该软件进行电路仿真工作。

通过创建新项目、添加元件、设置仿真参数、运行仿真、调试电路和保存结果，您可以轻松完成电路仿真工作。

希望本教程对您有所帮助，祝您在PROTEUS软件中取得成功！。

PROTEUS仿真教程本教程将介绍如何使用PROTEUS进行电子电路仿真。

2.打开PROTEUS并创建新项目运行PROTEUS软件后，单击“New Project”按钮创建一个新项目。

选择一个适当的文件夹路径，并为新项目命名。

3.添加电路原理图4.绘制电路原理图5.设置元件参数对于一些元件，您需要设置其参数，例如电源电压、电阻值等。

单击元件并在属性框中输入所需的参数。

6.添加信号发生器为了模拟电路中的信号输入，您可以添加信号发生器。

单击工具栏上的“Virtual Instrument”按钮，并选择“Signal Generator”。

将信号发生器拖放到原理图中，并通过连接线将其连至所需元件。

7.运行仿真绘制完电路原理图后，点击PROTEUS菜单中的“Run”选项卡，然后选择“Start Simulation”来运行仿真。

PROTEUS将模拟电路运行，并生成仿真结果。

8.查看仿真结果在仿真运行完成后，可以查看电路的性能参数和波形图。

单击工具栏上的“Digital Oscilloscope”按钮，并将其拖放到原理图中。

在仿真运行期间，您可以选择不同的信号波形进行查看。

9.保存和导出仿真结果在查看和分析仿真结果后，您可以将其保存到计算机中。

单击“File”菜单中的“Save As”选项，并选择所需的文件格式。

10.布局和打印电路原理图总结：PROTEUS是一款功能强大的电子电路仿真软件，可以帮助工程师快速设计和验证电路原理图。

以上简要介绍了使用PROTEUS进行电子电路仿真的基本步骤，包括创建新项目、绘制电路原理图、设置元件参数、添加信号发生器、运行仿真、查看仿真结果、保存和导出仿真结果以及布局和打印电路原理图。

希望这个教程对您有所帮助。

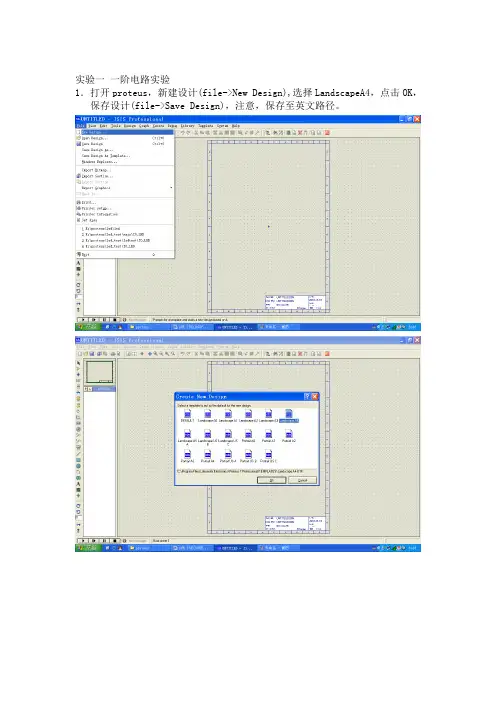

实验一一阶电路实验1．打开proteus，新建设计(file->New Design),选择LandscapeA4，点击OK，保存设计(file->Save Design)，注意，保存至英文路径。

2．放置单片机ATMEGA16。

点击菜单Library->Pick Device/Symbol …，弹出Pick Devices 对话框，如图所示。

选择microprocessor ICs 中的ATMEGA16，点击OK ，返回图纸，鼠标会变成铅笔状。

点击左键，会出现一粉红色的元件挂在鼠标上，如图所示选择一个位置，再次点击左键，完成放置元件。

滑动鼠标滚轮可以放大缩小图纸。

(默认为10K)1）放置元件后，在元件上点击右键可以对元件进行操作，包括旋转，镜像等2）双击元件可以设置元件参数（如电阻阻值等）示：双击电源，把string改为U1_VCC5．连线。

鼠标移至D1的阳极(左边)，会出现一绿色铅笔和红框，点击左键，拖动鼠标，至电源的低端，点击鼠标左键，完成操作。

如图所示，连接其余的线，如图所示。

最终电路图如图所示6．保存电路图。

硬件电路图设计完毕7．打开AVRstudio，如图点击New Project，设置如图，点击NEXT选择proteus VSM Viewer + Atmega16,点击Finish出现如图所示窗口。

编写程序#include <avr/io.h>#include <avr/delay.h>int main(void){unsigned char i,j,k; //定义变量PORTB=0xFF;DDRB=0xFF; //PB口设为输出高电平，灯灭while(1){i=1;for (j=0;j<8;j++) //循环8次，即PB0~~PB7轮流闪亮{PORTB=~i; //反相输出,低电平有效for (k=0;k<100;k++)_delay_ms(20); //延时 20*100=2秒，可自行调节i=i<<1; //左移一位}}}编译。

绘制原理图
启动proteus后将本是实例所需要的元件放入原理图编辑区中,并将位置摆放好.元件的添加可通过点击左边工具栏中的,然后点打开元件挑选对话框,在keywords框中输入所需元件的型号,按OK后元件就会在元件列表中显示出来,然后选择要添加的元件,将鼠标移到右边的原理图编辑区,点击左键即将元件添加到原理图编辑区中，(见下图中的红色框和红色字).这个例子中所需的元件型号有: 单片机AT89C51、显示组件LED-BARGRAPH-RED、电阻MINRES2OOR . 添加完元件后如下图:
元件添加完成
放置完元件后按照图1连好线.
仿真
1.添加仿真文件
按右键选择AT89C51,点左键即可打开AT89C51的元件编辑对话框,单击Program File 选项后面的,出现文件浏览对话框,选择所需仿真的程序文件,单击OK即完成仿真文件添加.
2.仿真
添加仿真文件后单击仿真工具栏中的即开始仿真.为单步运行,为暂停,为停止.
本文来自: 高校自动化网() 详细出处参考(转载请保留本链接)：/html/PROTEUS/1403.html。

Proteus 入门教程本文将简单介绍一下Proteus 的使用。
