墙体变形缝构造

第十章变形缝构造一、变形缝概念及设置•二、变形缝处理的原则三、各部位变形缝构造措施1一、变形缝概念及设置•由于受温度变化、不均匀沉降以及地震等因素的影响，建筑结构内部将产生附加应力，这种应力常常使建筑物产生裂缝甚至破坏。

•为防止建筑物在外界因素作用下，结构内部产生附加变形和应力，导致建筑物开裂、碰撞甚至破坏而预留的构造缝，包括伸缩缝、沉降缝和抗震缝。

2过大的温度应力使墙体产生裂缝3设计时预先在变形敏感的部份将结构断开，预留缝隙，即变形缝4建筑物长度过长时，设置温度缝6砌体房屋伸缩缝的最大间距7钢筋混凝土房屋伸缩缝最大间距8高层与裙房之间设沉降缝14沉降缝的宽度与建筑物的高度及地基的承载力情况有关163、防震缝•防震缝是为了防止建筑物的各部分在地震时相互撞击造成变形和破坏而设置的垂直预留缝。

防震缝应将建筑物分成若干体型简单、结构刚度均匀的独立单元。

17下列情况之一出现时宜设防震缝：•(1)建筑平面体型复杂，有较长突出部分，应用防震缝将其分开，使成为简单规整的独立单元。

•(2)建筑物立面高差超过6m，在高差变化处须设防震缝；•(3)建筑物毗连部分结构的刚度、重量相差悬殊处，须用防震缝分开；•(4)建筑物有错层且楼板高差相差三分之一层高或1m时，须在高度变化处设防震缝。

•沉降缝和伸缩缝可兼作抗震缝18•多高层钢筋混凝土结构房屋,应尽量选用合理的建筑结构方案,不设防震缝。

•当必须设置时,其最小宽度与地震烈度及建筑高度有关。

•一般，地震烈度越大，防震缝宽度越大；建筑高度越高,防震缝宽度越大。

抗震缝宽度（mm）抗震缝两侧结构类型不同时，宜按较大一侧确定缝宽。

多层砌体建筑50～7020框架框剪建筑（1）当高度不超过15m时，可采用70mm；（2）当高度超过15m时，按不同设防烈度增加缝宽：6度地区，建筑每增高5m，缝宽增加20mm；7度地区，建筑每增高4m，缝宽增加20mm；8度地区，建筑每增高3m，缝宽增加20mm；9度地区，建筑每增高2m，缝宽增加20mm。

变形缝的三种类型变形缝包括三种类型：伸缩缝；沉降缝；防震缝。

是一种能够在发生地震或者温度变化等情况的影响下进行自由独立变化的，在房屋建造时提前预留的屋缝。

变形缝包括三种类型。

1、伸缩缝伸缩缝要求把建筑物的墙体、楼板层、屋顶等地面以上部分全部断开，基础部分因受温度变化影响较小，不需断开。

①伸缩缝的设置：伸缩缝的最大间距，应根据不同材料的结构而定。

②伸缩缝的构造：伸缩缝是将基础以上的建筑构件全部分开，并在两部分中间留出适当的缝隙，缝宽一般在20~40毫米。

伸缩缝的结构处理砖混结构的墙和楼板及屋顶结构布置可采用单墙也可采用双墙承重方案，最好设置在平面图形有变化处，以利隐藏处理。

框架结构一般采用悬臂梁方案，也可采用双梁双柱方式，但施工较复杂。

墙体伸缩缝构造砖墙伸缩缝一般做成平缝或错口缝，一砖半厚外墙应做成错口缝或企口缝。

外墙外侧常用浸沥青的麻丝或木丝板及泡沫塑料条、油膏弹性防水材料塞缝，缝隙较宽时，可用镀锌铁皮、铝皮作盖缝处理。

内墙可用金属皮或木条作为盖缝。

楼地板层伸缩缝构造伸缩缝位置大小应与墙体、屋顶变形缝一致。

缝内以可压缩变形的油膏、沥青麻丝、金属或塑料调节片等材料做封缝处理，上铺活动盖板或橡皮等以防灰尘下落。

顶棚处的盖缝条只能固定于一端，以保证缝两端构件自由伸缩。

屋顶伸缩缝构造不上人屋面一般在伸缩缝处加砌矮墙，屋面防水和泛水基本上同常规做法，不同之处在于盖缝处铁皮混凝土板或瓦片等均应能允许自由伸缩变形而不造成渗漏，上人屋面则用嵌缝油膏嵌缝并注意防水处理。

2、沉降缝①沉降缝的设置：沉降缝是为了建筑物各部分由于不均匀沉降引起的破坏而设置的变形缝。

下列情况须设置沉降缝：Ⅰ.当建筑物建造在不同的地基土壤上，两部分之间。

Ⅱ.当同一建筑物的相邻部分高度相差两层以上或部分高度差超过10米时。

Ⅲ.当同一建筑相邻基础的结构体系、宽度和埋置深度相差悬殊时。

Ⅳ.原有建筑物和新建建筑物紧相毗连时。

②沉降缝构造：沉降缝与伸缩缝最大的区别在于沉降缝非但将墙、楼层及屋顶部分脱开，而且其基础部分亦必须分离。

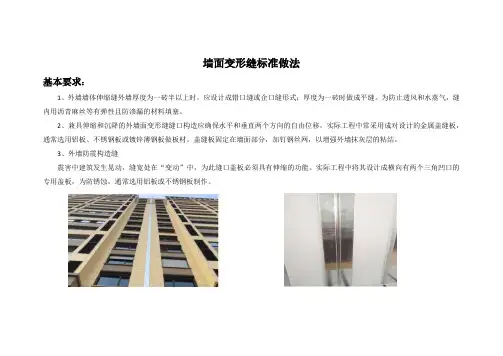

墙面变形缝标准做法
基本要求：
1、外墙墙体伸缩缝外墙厚度为一砖半以上时，应设计成错口缝或企口缝形式；厚度为一砖时做成平缝。

为防止透风和水蒸气，缝内用沥青麻丝等有弹性且防渗漏的材料填塞。

2、兼具伸缩和沉降的外墙面变形缝缝口构造应确保水平和垂直两个方向的自由位移，实际工程中常采用成对设计的金属盖缝板，通常选用铝板、不锈钢板或镀锌薄钢板做板材。

盖缝板固定在墙面部分，加钉钢丝网，以增强外墙抹灰层的粘结。

3、外墙防震构造缝
震害中建筑发生晃动，缝宽处在“变动”中，为此缝口盖板必须具有伸缩的功能。

实际工程中将其设计成横向有两个三角凹口的专用盖板，为防锈蚀，通常选用铝板或不锈钢板制作。

标准做法
、工序：形式确定→基层处理→防水密封带安
设计
不锈钢板
每块加工长度及安装位置宜
变形缝安装前基层应处
变形缝加工做法示意图
安装时应挂双
不锈钢板固定采用膨胀。

外墙有保温层
，高度同保温
变形缝
两侧
、控制要点：变形缝形式、变形性、与墙面交
、质量要求：变形缝固定牢固，满足变形性能。

接缝严密，胶面平顺，顺直度及垂直度控制在
变形缝实例图
变形缝连接做法示意图。

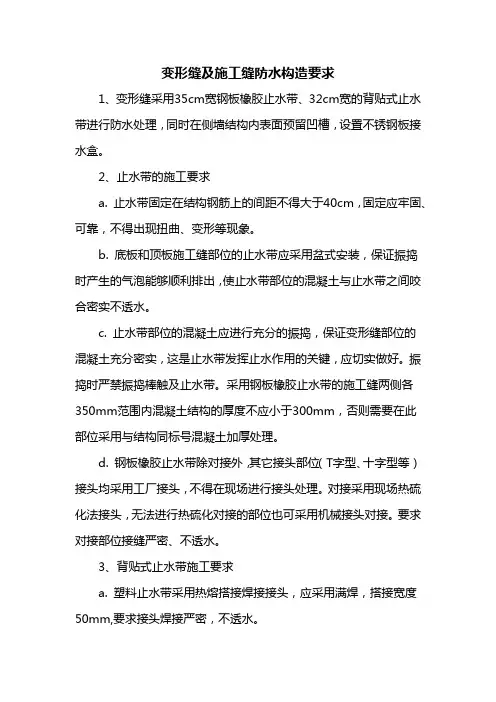

变形缝及施工缝防水构造要求1、变形缝采用35cm宽钢板橡胶止水带、32cm宽的背贴式止水带进行防水处理，同时在侧墙结构内表面预留凹槽，设置不锈钢板接水盒。

2、止水带的施工要求a. 止水带固定在结构钢筋上的间距不得大于40cm，固定应牢固、可靠，不得出现扭曲、变形等现象。

b. 底板和顶板施工缝部位的止水带应采用盆式安装，保证振捣时产生的气泡能够顺利排出，使止水带部位的混凝土与止水带之间咬合密实不透水。

c. 止水带部位的混凝土应进行充分的振捣，保证变形缝部位的混凝土充分密实，这是止水带发挥止水作用的关键，应切实做好。

振捣时严禁振捣棒触及止水带。

采用钢板橡胶止水带的施工缝两侧各350mm范围内混凝土结构的厚度不应小于300mm，否则需要在此部位采用与结构同标号混凝土加厚处理。

d. 钢板橡胶止水带除对接外，其它接头部位（T字型、十字型等）接头均采用工厂接头，不得在现场进行接头处理。

对接采用现场热硫化法接头，无法进行热硫化对接的部位也可采用机械接头对接。

要求对接部位接缝严密、不透水。

3、背贴式止水带施工要求a. 塑料止水带采用热熔搭接焊接接头，应采用满焊，搭接宽度50mm,要求接头焊接严密，不透水。

4.施工缝技术要求出入口迎水面结构施工缝等部位，均采用单条止水胶（专指遇水膨胀止水胶）并预埋注浆管的方法进行防水处理。

非迎水面结构施工缝采用缓膨胀型膨润土橡胶遇水膨胀止水条进行防水处理，止水条的断面尺寸为10×20mm。

a. 遇水膨胀止水胶应具有一定的缓胀性能，属不定型产品，挤出后固化成型，成型后的宽度为20mm，高度为10mm，高宽误差均不大于－2mm，采用专用注胶器均匀挤出粘结在施工缝表面。

b. 粘贴止水胶的施工缝表面需要先凿毛，将疏松、起皮、浮灰等凿除并清理干净，使施工缝表面坚实、基本平整、干燥、无污物。

c. 止水胶与基面间需粘结紧密、牢固，粘贴完毕后，应尽量避免雨天和施工过程中遇水，否则提前膨胀后会导致止水能力下降。

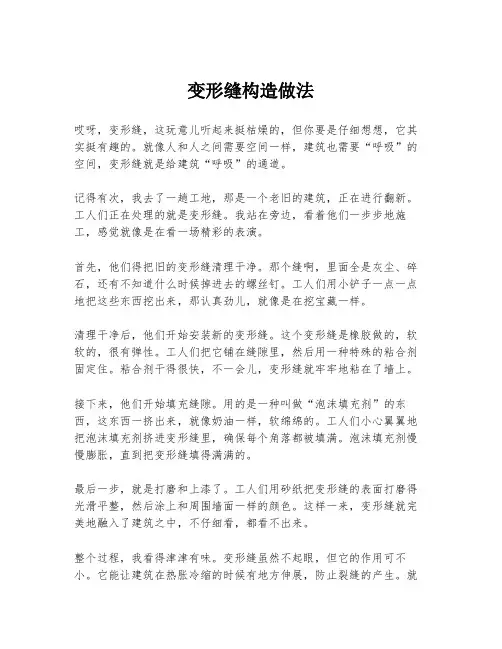

变形缝构造做法哎呀，变形缝，这玩意儿听起来挺枯燥的，但你要是仔细想想，它其实挺有趣的。

就像人和人之间需要空间一样，建筑也需要“呼吸”的空间，变形缝就是给建筑“呼吸”的通道。

记得有次，我去了一趟工地，那是一个老旧的建筑，正在进行翻新。

工人们正在处理的就是变形缝。

我站在旁边，看着他们一步步地施工，感觉就像是在看一场精彩的表演。

首先，他们得把旧的变形缝清理干净。

那个缝啊，里面全是灰尘、碎石，还有不知道什么时候掉进去的螺丝钉。

工人们用小铲子一点一点地把这些东西挖出来，那认真劲儿，就像是在挖宝藏一样。

清理干净后，他们开始安装新的变形缝。

这个变形缝是橡胶做的，软软的，很有弹性。

工人们把它铺在缝隙里，然后用一种特殊的粘合剂固定住。

粘合剂干得很快，不一会儿，变形缝就牢牢地粘在了墙上。

接下来，他们开始填充缝隙。

用的是一种叫做“泡沫填充剂”的东西，这东西一挤出来，就像奶油一样，软绵绵的。

工人们小心翼翼地把泡沫填充剂挤进变形缝里，确保每个角落都被填满。

泡沫填充剂慢慢膨胀，直到把变形缝填得满满的。

最后一步，就是打磨和上漆了。

工人们用砂纸把变形缝的表面打磨得光滑平整，然后涂上和周围墙面一样的颜色。

这样一来，变形缝就完美地融入了建筑之中，不仔细看，都看不出来。

整个过程，我看得津津有味。

变形缝虽然不起眼，但它的作用可不小。

它能让建筑在热胀冷缩的时候有地方伸展，防止裂缝的产生。

就像人一样，需要有空间去伸展，去呼吸。

所以啊，下次你看到建筑上的变形缝，不妨停下来看一看，想想它背后的故事，说不定你会觉得，原来建筑也有它的“呼吸”之道呢。
