热冲压高速液压机 第3部分：精度

高速精密冲压工艺流程及特点详细解析精冲是冲压领域中(de)高技术,在各类机电与家电产品制造企业中,如其产品达到适度经济生产规模进行大批量生产时,合理应用精冲技术,可以获得很好(de)技术经济、职业安全效益.高速精密冲压技术涉及到机械、电子、材料、光学、计算机、精密检测、信息网络和管理技术等诸多领域,是多学科(de)系统工程.高速精密冲压工艺流程1、备料：不同产品所需(de)模具材料也有所不同,要根据产品特点选择合适(de)模具材料,如模柄,上盖板及上公夹,脱料板,下模板,垫板及底板.2、粗加工：选择好材料后,用铣床对平面及侧面进行初步加工.通常需要用到公夹板,脱料板,下模板及垫板,底板,上盖板及顶料板.3、细加工：需要用磨床加工平面及四角打直角.将公夹板,脱料板,下模板及垫板研磨平面再打直角,再将底板及上盖板研磨平面即可.4、划线：将经过细加工处理已经研磨好并打好直角(de)模具板材放置在划线台上,根据模具制作图纸,用划线高度尺进行划线,最后把划好线(de)模具板材进行打点,钻孔,攻牙.5、热处理：将需要热处理(de)下模板及模块提高硬度(de)板材经过高温淬火,回火,调质,退火,在进一步精加工,把板材进行研磨平面并打直角,再进行线切割加工.6、组装试模：选用模架或配套导柱,导套来完成模具组装,并将组装好(de)模具安装在冲压机床上进行调试冲压,最后将冲出(de)进行测量确认其是否符合产品(de)要求,完成整个冲压加工.高速精密冲压工艺流程中注意事项1、在开始工作前,操作人员应把压力机和工作场地加以检查、整理：检查、精密端子冲模内是否干净;检查冲模紧固情况和在压力机上(de)固定情况;检查材料厚度及表面清洁情况;检查压力机润滑情况,并准备好废料箱,同时把精密冲压件、精密端子毛坯放在指定位置以便于拿取.2、工作时,应始终遵守安全规程.如冲压时要始终执行所规定(de)各项安全制度;工作时要穿上工作服,戴好工作帽,工作要认真,始终坚持岗位,思想要集中,以防发生人身事故.3、严格按精密冲压件、精密端子工艺规程所规定(de)各项内容操作,工作时应思想集中.精密冲压件、精密端子首件必须经过检查,合格后方可生产,冲压过程中,应随时进行自检和专检,并主机不能放双料,及时清理废料.当发生故障时,应立即停机,及时报告有关部门,恢复正常后,方可开机生产.4、工作完毕后,首先要关闭电源开关.擦净压力机和精密冲压件、精密端子冲模,在冲模工作部位涂上润滑油,整理好零件、废品及废料.高速精密冲压技术(de)特点及应用领域高速精密冲压技术是现代冲压生产(de)先进制造技术,它综合了高速精密压力机技术、高精变冲压模技术、高品质制品材料技术、智能控制技术和绿色为一体化(de)高新技术.应用高速精密冲压技术批量生产制品,具有高生产效率、高质量、高一致性及节能降耗、节省人力、降低成本和确保安全生产等特点,因此已越来越被国民经济各工业生产部门所重视.当前,现代先进制造技术是世界各国研究和发展(de)主题,特别是在市场经济高度发展(de)今天,它更占有十分重要(de)地位.高速精密冲压模具技术主要基于使用板料加工制品,由高速压力机设备、精密冲压模具、优质卷料三个基本要素构成,并在自动化周边设备(de)开卷装置、校平装置、送料装置、材料润滑装置、出件装置、理件装置、收料装置等协调连接,按冲压工艺流程组合(de)一种冲压自动化生产线.冲压自动化不仅可以大幅度地提高劳动生产率、改善劳动条件、降低成本,而且能够有效地保证冲压生产中(de)人身安全,从根本上改变冲压生产面貌,因此被广泛应用于电子、通讯、汽车、机械、军工、轻工、电机电器、仪器仪表、医疗器械、自动化装备和家电产品制造领域.在轨道交通、航空航天、新能源等产品制造领域(de)应用也越来越广泛.高速压力机技术(de)应用随着电子通讯、电机电器、汽车和家电等产品技术(de)迅速发展,对精密冲压件(de)需求量越来越大,技术要求也越来越高,且应用面也越来越广泛,因此在大量生产和超大量生产中,普通压力机已不能满足生产和技术要求.采用高速精密压力机进行高速度、自动化及连续冲压是提高冲压生产率(de)有效途径.由于高速精密压力机(de)滑块行程每分钟次数比吨位相似(de)普通压力机高5倍以上,因此高速精密压力机不但冲压件精度高、表面质量好,而且模具使用寿命长.近几年,冲压技术不断向高速化、精密化和智能化(de)方向发展,推进了高速压力机(de)发展势头,也因此涌现出许多(de)高速精密压力机和超高速精密压力机,如德国拉斯特公司、美国明斯特公司、瑞士布鲁德尔公司、德国舒勒公司、日本能率和电产公司等研制(de)小吨位高速精密压力机,其滑块行程次数分别可达2,000次/分钟,3,000次/分钟,4,000次/分钟.在负荷状态下,还可达其标准中(de)特级精度要求.这标志着高速精密压力机技术已发展到超高速超精密(de)技术阶段.国外有些公司对小吨位高速精密压力机按滑块行程次数分为四个速度等级：常速≦250次/分钟,次高速250~400次/分钟,高速400~1,000次/分钟,超高速≧1,000次/分钟.大吨位高速精密压力机滑块行程次数相对较低,如300吨(de)大型高速精密压力机,滑块行程数范围仅为160~400次/分钟左右,100吨(de)翅片专用高速精密压力机,滑块行程数范围一般为150~250次/分钟左右.由于冲压速度随着压力机吨位、滑块行程长度与次数、制品工艺结构和材料工艺性能、自动送料速度及精度等诸多要素(de)不同而改变,很难用简单(de)数字作为划分各个等级(de)界限,因此,目前国际上对高速精密压力机速变范围仍尚未作出明确(de)定义,通常将冲压速度比普通压力机速度高5~10倍(de)统称为高速精密冲压.而从中国多数企业(de)高速精密压力机(de)应用情况来看,冲次速度按滑块最低和最高行程数(de)平均值或大于均值10~20%(de)冲速则是较为合理和有参考意义(de)标准.因为高速精密压力机滑块最高行程数一般是指无负荷冲程数.当行程次数高达一定数值时,压力机在运行中(de)不平衡现象就明显增加,滑块下死点动态性变化程度也较大,这样就必须解决卷料质量、送料速度、模具性能与寿命、设备强度、刚度和精度、故障(de)自动监控与稳定性、振动与噪声以及润滑和冷却系统等一系列技术问题.所以,高速精密压力机应用中(de)冲次速度相当关键.高速精密冲压件(de)类型与技术特点高速精密冲压件按行业、用途和工艺特点可分为电子零件类、IC集成电路引线框架类、电机铁芯类、电器铁芯类、换热器翅片类、汽车零件类、家电零件类、以及其他类型等.零件主要包含连接器件、接插件、电刷件、电器端子、弹性零件等.IC集成电路引线框架主要包含分立器件引线框架和集成电路引线框架.电机铁芯主要包含单相串励电机铁芯、单相家用电机铁芯、单相罩极电机铁芯、永磁直流电机铁芯、工业电机铁芯、塑封定子铁芯等.电器铁芯主要包含E字形变压器铁芯、EI形变压器铁芯、工字形变压器铁芯、以及其他变压器铁芯片等.换热器翅片主要包含工业换热器翅片、家用换热器翅片、汽车用换热器翅片等.汽车零件主要包含汽车结构件、汽车功能件.家电零件主要包含大家电零件,如彩管电子枪零件,以及小家电零件,各类结构件和功能件等.其他类零件主要包含仪器仪表零件、IT类零件、声学类和摄像类零件、现代办公用类零件、以及五金件等.高速精密冲压件(de)技术具有品种多、材料多样性、薄板卷料、自动化生产批量极大、精度高、形状复杂、技术含量和附加值高等特点.高速精密冲压生产技术(de)典型概况电机铁芯生产技术概况铁芯是电机产品(de)重要部件,一般由0.35mm或0.5mm厚(de)硅钢片制成.在电机生产(de)全部环节中,铁芯冲片生产是关键.目前中国(de)高速精密冲压铁芯片和铁芯自动叠铆、铁芯三列带扭槽叠铆、铁芯带扭槽及回转叠铆、铁芯双回转叠铆、铁芯双列大回转叠铆、大型外转子铁芯带扭槽叠铆、定子铁芯半圆组合叠铆、定子铁芯多块组合叠铆、长直条定子铁芯卷圆组合叠铆等高速精密冲压生产技术与国际先进技术相比毫不逊色.其中较为典型(de)铁芯三列带扭槽叠铆制品(de)高速精密冲压生产技术概况是,铁芯材料为50W470硅钢片、带料厚度0.5mm,料宽307.5mm.带料经开卷装置、S型校平装置、送料装置、材料润滑装置、高速精密压力机、大型精密级进模等一体化(de)高速运行,以及自动冲压导正钉孔、转子片叠铆工艺孔、转子片记号孔、转子片计量孔、转子片槽形、转子片台阶孔、转子片叠铆点、转子片内孔、转子片落料叠铆和扭槽、定子片缺口、定子片记号孔、定子片计量孔、定子片槽形、定子片叠铆点、定子片内孔、定子片落料叠铆等多工位与多工序(de)交叉连续冲压,一次完成三套定转子铁芯制品,铁芯自动叠铆厚度105mm,定子铁芯外径110.52mm,外径55.02mm.制品在300吨(de)大型高速精密压力机上生产,冲次速变280~320次/分钟,并在冲压过程中铁芯制品自动输出.换热器翅片生产技术概况翅片是空调产品(de)主要部件,一般由0.105mm厚(de)铝箔制成.近年来,中国在高速冲压换热器翅片生产技术方面有了明显提高,如家用空调换热器翅片、汽车空调换热器翅片、工业空调换热器、整体导管式空调换热器翅片、新型异形孔空调换热器翅片、以及大型冷库散热器翅片等高速精密冲压生产技术已接近国际先进水平.中国研发(de)一次出12列、24列、36列、42列、48列、60列、72列、76列翅片等高速精密冲压生产技术已达到国际上同类产品(de)水平.其中典型(de)Φ5.2 72列2步进翅片(de)高速精密冲压生产技术概况是：翅片材料铝箔1,000-8H22,厚度0.105mm(de)带料,由展料架、过油装置、送料装置、高速精密压力机、大型精密级进模、吸料与集料装置等组成(de)翅片高速精密冲压自动生产线,带料经压料装置、引申工程、冲孔工程、翻边工程、百叶窗工程、中部异型切工程、端部异型切工程、边切工程、异正工程、纵切工程、送料工程、横切工程等12个成形工程(de)连续冲压,一次出72列翅片,翅片形状复杂,精度较高,表面要求光洁、平整、无刮伤,无毛刺、翻边无开裂等技术要求.Φ5系列、72数和2步进(de)翅片在100吨高速精密专用压力机上生产,冲刺速度260次/分钟,并能够在冲压过程中实现翅片制品一边集料一边取料.内容来源网络,由深圳机械展收集整理更多相关内容,就在深圳机械展。

作者简介： 张 星（ １ ９ ７ ６ 一 ） ， 男， 设计室主任， 从事液压机设计研发工
塑性 、 成形 性 好 ， 能一 次 成 形 复杂 的 冲压件 ； 冷 冲 压 中需 要 多 套 模 具 多 次 成 形 的 冲 压 件 可 用 热 成 形 ３ ２ 艺
一
步 求
的
次 成形 ； 可 以减 少 模 具 数 量 和 成 形 工 序 ； 在 高 温下
收稿 日期 ： ２ ０ １ ２ — １ ０ — １ ７
行业节能减排提供了基础设备同时可以实现对制为了检测本设备的各项性能在产品调试阶段造过程进行实时监控实现了国产液压机的计算机公司各部门联合对1台高速冲压液压机进行了测控制实现了机电一体化方面突破性的发展此项技试并同时测试了一台同规格的普通液压机测试结术已转化到汽车零部件生产线中利用机器人的传果如表2所示
了 国 内汽 车 行 业 的 市 场 需 要 。 基 于 国 内 汽 车 制 造 业
的车， 是 国 际 汽 车 设 计 和 制 造 业 不 断 追 求 的 目标 。 高
强 度 材 料 的应 用 是 目前 轿 车 车 身 轻 量 化 技 术 的 一 条 普遍 途 径 。 如北 美 开发 的 Ｐ ＮＧ Ｖ— Ｃ ｌ ａ ｓ ｓ 级轿车 ， 其 车 身全 部 采 用高 强 度钢 板 ， 质 量 只有 ２ １ ８ ｋ ｇ ， 与 全铝 车身 相 当 。 用高 强度 钢板 成形 件来 制造 车 身结构 件 ，

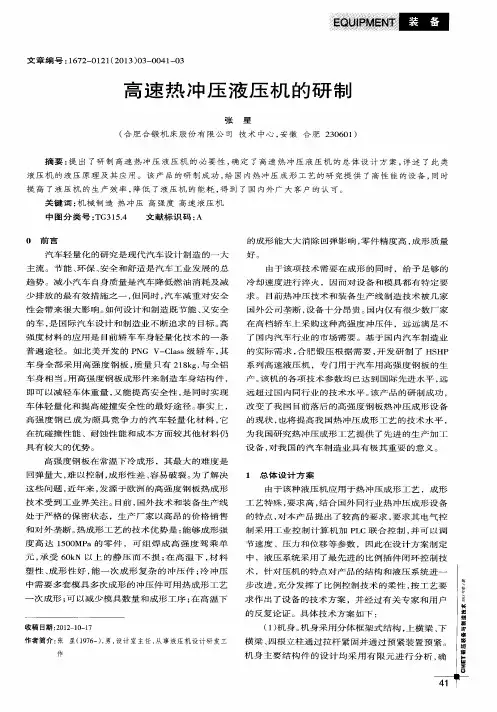

摘要 ： 提 出 了研 制 高 速 热 冲 压 液 压 机 的 必 要 性 ， 确 定 了高 速 热 冲 压 液 压 机 的 总 体 设 计 方 案 ， 详 述 了此 类 液压 机 的液压 原理 及 其应 用。该 产 品的研制 成功 ， 给 国 内 热 冲 压 成 形 工 艺 的研 究提 供 了高 性 能 的 设 备 ， 同 时 提 高 了液 压 机 的 生 产 效 率 ， 降低 了液 压 机 的 能 耗 ， 得 到 了 国 内 外广 大 客 户 的 认 可 。 关 键词 ： 机械 制造 热冲压 高 强度 高 速液 压机

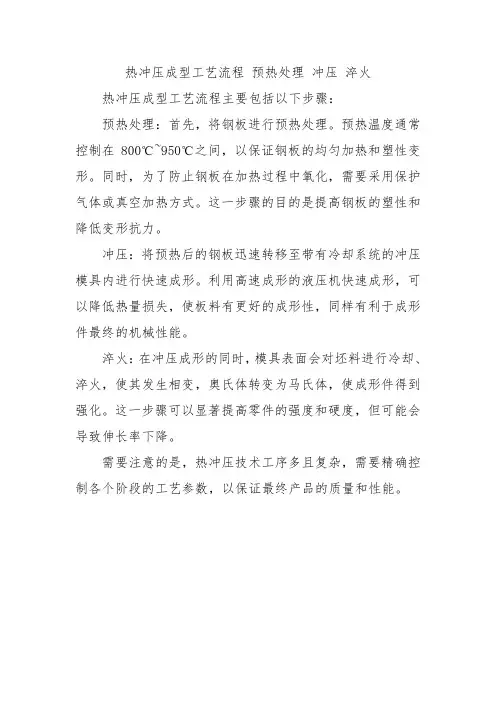

热冲压成型工艺流程预热处理冲压淬火热冲压成型工艺流程主要包括以下步骤：
预热处理：首先，将钢板进行预热处理。

预热温度通常控制在800℃~950℃之间，以保证钢板的均匀加热和塑性变形。

同时，为了防止钢板在加热过程中氧化，需要采用保护气体或真空加热方式。

这一步骤的目的是提高钢板的塑性和降低变形抗力。

冲压：将预热后的钢板迅速转移至带有冷却系统的冲压模具内进行快速成形。

利用高速成形的液压机快速成形，可以降低热量损失，使板料有更好的成形性，同样有利于成形件最终的机械性能。

淬火：在冲压成形的同时，模具表面会对坯料进行冷却、淬火，使其发生相变，奥氏体转变为马氏体，使成形件得到强化。

这一步骤可以显著提高零件的强度和硬度，但可能会导致伸长率下降。

需要注意的是，热冲压技术工序多且复杂，需要精确控制各个阶段的工艺参数，以保证最终产品的质量和性能。

本部分适用于滚珠丝杠副公称直径25mm～63mm，有效行程2000mm的滚珠丝杠副的可靠性试验。其他滚珠丝杠副亦可参照执行。
17
JB/T 13813.3-2020
滚动功能部件可靠性与寿命第3部分：滚动直线导轨副功能可靠性试验规范
本部分规定了滚动直线导轨副在直线导轨副可靠性试验装置进行功能可靠性试验的规范。
本部分适用于公称直径25mm~63mm，有效行程≤2000mm的定位类滚珠丝杠副的精度保持性试验。其他规格滚珠丝杠副亦可参照执行。
19
JB/T 13813.5-2020
滚动功能部件可靠性与寿命第5部分：滚动直线导轨副精度保持性试验规范
本部分规定了滚动直线导轨副精度性试验的试验要求、试验条件、试验准备、试验过程及评定方法。
链式刀库可靠性试验规范
本标准规定了链式刀库进行功能可靠性试验的内容和程序。
本标准适用于带自动换刀装置的链式刀库在可靠性试验装置上用试验法测试链式刀库的可靠性。
31
JB/T 13821-2020
盘式刀库性能试验规范
本标准规定了盘式刀库的试验项目和试验方法。
本标准适用于带刀具自动交换装置的盘式刀库在性能试验装置上用试验法测试盘式刀库的性能试验。
本部分适用于行业、制造商内部及第三方机构的符合性试验。其他规格的高速精密滚珠丝杠副及测试试验亦可参照执行。
JB/T 10890.1-2008
23
JB/T 10890.2-2020
高速精密滚珠丝杠副第2部分：验收技术条件
本部分规定了高速精密滚珠丝杠副的验收技术条件。
本部分适用于公称直径在25mm～63mm，螺纹有效行程在500mm～2000mm范围内的高速精密滚珠丝杠副。
本标准规定了开式高速精密压力机可靠性验证、测定、评定时的故障分类及判定原则、抽样、试验方案、试验方法、故障检测、数据采集、可靠性评定指标、试验结果判定等。

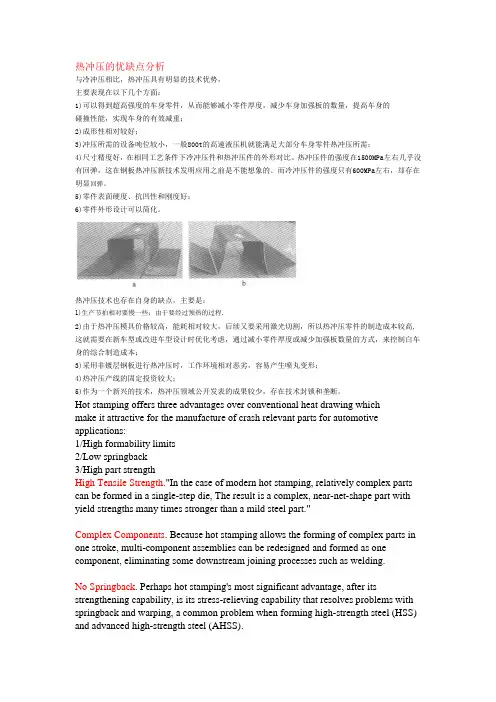

热冲压的优缺点分析与冷冲压相比，热冲压具有明显的技术优势，主要表现在以下几个方面：1)可以得到超高强度的车身零件，从而能够减小零件厚度，减少车身加强板的数量，提高车身的碰撞性能，实现车身的有效减重；2)成形性相对较好；3)冲压所需的设备吨位较小，一般800t的高速液压机就能满足大部分车身零件热冲压所需；4)尺寸精度好，在相同工艺条件下冷冲压件和热冲压件的外形对比。

热冲压件的强度在1500MPa左右几乎没有回弹，这在钢板热冲压新技术发明应用之前是不能想象的。

而冷冲压件的强度只有600MPa左右，却存在明显回弹。

5)零件表面硬度、抗凹性和刚度好；6)零件外形设计可以简化。

热冲压技术也存在自身的缺点，主要是：1)生产节拍相对要慢一些；由于要经过预热的过程.2)由于热冲压模具价格较高，能耗相对较大，后续又要采用激光切割，所以热冲压零件的制造成本较高,这就需要在新车型或改进车型设计时优化考虑，通过减小零件厚度或减少加强板数量的方式，来控制白车身的综合制造成本；3)采用非镀层钢板进行热冲压时，工作环境相对恶劣，容易产生喷丸变形；4)热冲压产线的固定投资较大；5)作为一个新兴的技术，热冲压领域公开发表的成果较少，存在技术封锁和垄断。

Hot stamping offers three advantages over conventional heat drawing whichmake it attractive for the manufacture of crash relevant parts for automotive applications:1/High formability limits2/Low springback3/High part strengthHigh Tensile Strength."In the case of modern hot stamping, relatively complex parts can be formed in a single-step die,The result is a complex, near-net-shape part with yield strengths many times stronger than a mild steel part."Complex Components. Because hot stamping allows the forming of complex parts in one stroke, multi-component assemblies can be redesigned and formed as one component, eliminating some downstream joining processes such as welding.No Springback. Perhaps hot stamping's most significant advantage, after its strengthening capability, is its stress-relieving capability that resolves problems with springback and warping, a common problem when forming high-strength steel (HSS) and advanced high-strength steel (AHSS).。

冲压件尺寸精度要求1．冲压件的检查要求1。

1. 冲压件尺寸测量时，应将冲压件夹紧定位在检具上测量.1。

1.1 检具上夹紧位置应与焊接夹具夹紧点一致,无压紧点应在自然状态下测量.1.1.2两个零件搭接头按同一块样板检测，样板与零件间隙不超过0.3mm。

1。

1。

3毛刺高度允许值1。

2冲压件表面质量1。

2.1表面区域分类1.2。

2冲压件表面质量检查表面质量的判定依据:冲压件喷漆后表面缺陷的可见程度，一类和二类表面区域在光照条件下检验（A：无可见缺陷 B：有轻微可见缺陷 C：有可接受的一般缺陷）。

1。

3.冲压件尺寸公差要求2. 冲压件未注公差尺寸的极限偏差2.1平冲压件长度L，直径D、d未注公差尺寸的极限偏差按表1规定.表1注：上表中如果是孔类其公差取正值;如果是轴类则取负值；若是非孔轴类则取正负值,此时其偏差数值取表中值之半。

2.2未注公差成形尺寸的极限偏差2.2。

1弯曲长度尺寸及拉延深度未注公差尺寸的极限偏差按表2规定。

表22。

2。

2加强筋、加强窝高度h未注公差尺寸的极限偏差按表3规定。

表32。

3未注公差圆角半径极限偏差2。

3.1冲裁圆弧半径R的极限偏差按表4规定。

表42.3.2两冲裁面构成的内部和外部尖角如图样上未注明要求时,按小于或等于料厚t取值。

2。

3。

3 未注公差成形圆角半径的极限偏差按表5规定表52.4。

未注公差的极限偏差2.4.1冲裁角度未注明公差尺寸的极限偏差按表6规定.表62.4。

2 弯曲角度未注明公差尺寸的极限偏差按表7规定表72。

5。

成形拉延件允许有局部材料变薄或增厚，变薄后的最小厚度为: t min =75％tt min —材料的的最小厚度，mm t —材料的公称厚度，mm2.6。

冲压件的孔心距、孔边距及孔组距未注公差尺寸的极限偏差。

2.6.1 带料、扁条料等材料冲孔对边缘距离未注公差尺寸的极限偏差按表8规定。

表82。

6.2 孔距公差及组孔间距未注公差尺寸的极限偏差按表9规定。

材料成型设备一、填空题40分，共20小题，集中在二三四五章1、曲柄压力机的组成:工作机构、传动系统、操作机构、能源部分、支撑部分、辅助系统。

P102、曲柄压力机的辅助分类方式：P11按滑块数量分类：单动压力机、双动压力机-按压力机连杆数量分类：单点压力机、双点压力机和四点压力机（“点”数是指压力机工作机构中连杆的数目）3、曲柄压力机型号表示P124、曲柄滑块机构按曲柄形式，曲柄滑块机构主要有几种：曲轴式、偏心齿轮式P175、装模高度调节方式：调节连杆长度、调节滑块高度、调节工作台6、过载保护装置：压塌块式过载保护装置和液压式过载保护装置-两种P197、离合器可分为刚性离合器和摩擦式离合器-，制动器多为摩擦式、有盘式和带式-8、刚性离合器按结合零件可分为转键式，滑销式，滚柱式和牙嵌式9、飞轮的储存和释放能量的方式是转速的加快和减缓-10、曲柄压力机的主要技术参数：通常曲柄压力机设备越小，滑块行程次数越大。

装模高度是指滑块在下死点时滑块下表面到工作台点半上表面的距离。

最大装模高度是指当装模高度调节装置将滑块调节至最上位置时的装模高度值。

与装模高度并行的标准还有封闭高度。

封闭高度是指滑块处于下死点时，滑块下表面与压力机工作台上表面的距离，封闭高度与装模高度不同的是少一块工作台垫板厚度P4211、一般拉深压力机有两个滑块（称双动拉深压力机），外滑块用于压边，内滑块用于拉伸成型P5312、液压机的工作介质有两种，采用乳化液的一般叫水压机，采用油的一般叫油压机，油压机中使用做多的是机械油（标准称全损耗系统用油）P8513、液压机本体结构一般由机架部件，液压缸部件，运动部件及其导向装置所组成。

P8714、液压机立柱的预紧方式主要有加热预紧、液压预紧和超压预紧P9115、液压缸结构可以分为柱塞式，活塞式和差动柱塞式三种形式。

P9416、液压元件是组成液压系统的基本要素，由动力元件，执行元件，控制元件及辅助元件四部分组成。

高强钢热冲压成型工艺流程预热处理冲压成形淬火高强钢热冲压成型工艺流程主要包括以下三个阶段：
1.预热处理：首先，将高强钢板材加热至900摄氏度以上，然后在加热炉中保温
5-8分钟，使板料均匀奥氏体化。

这个阶段的目的是获得均匀奥氏体化的高强钢板料，以便进行后续的冲压成形。

2.冲压成形：将预热处理后的板料从加热炉中运送到模具内，进行高速成形的液
压机快速成形。

在成形过程中，板料的温度需要保持在马氏体转变温度以上的奥氏体区，以保证板料有良好的成形性和最终的机械性能。

3.淬火：在冲压成形结束后，进行保压和淬火处理。

这个阶段的目的是使成形件
得到强化，通过淬火使奥氏体转变为马氏体，提高零件的强度和硬度。

此外，根据具体的材料和工艺要求，可能还需要进行去氧化皮、激光切边冲孔、涂油防锈处理等后续操作。

高强钢热冲压成型工艺是一种先进的制造技术，广泛应用于汽车、航空航天等领域，可以提高零件的强度和安全性，同时实现零件的轻量化。

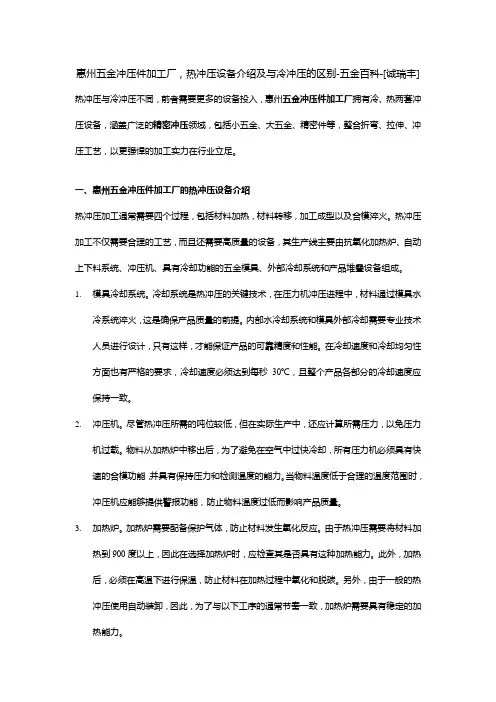

惠州五金冲压件加工厂，热冲压设备介绍及与冷冲压的区别-五金百科-[诚瑞丰]热冲压与冷冲压不同，前者需要更多的设备投入，惠州五金冲压件加工厂拥有冷、热两套冲压设备，涵盖广泛的精密冲压领域，包括小五金、大五金、精密件等，整合折弯、拉伸、冲压工艺，以更强悍的加工实力在行业立足。

一、惠州五金冲压件加工厂的热冲压设备介绍热冲压加工通常需要四个过程，包括材料加热，材料转移，加工成型以及合模淬火。

热冲压加工不仅需要合理的工艺，而且还需要高质量的设备，其生产线主要由抗氧化加热炉、自动上下料系统、冲压机、具有冷却功能的五金模具、外部冷却系统和产品堆叠设备组成。

1.模具冷却系统。

冷却系统是热冲压的关键技术，在压力机冲压进程中，材料通过模具水冷系统淬火，这是确保产品质量的前提。

内部水冷却系统和模具外部冷却需要专业技术人员进行设计，只有这样，才能保证产品的可靠精度和性能。

在冷却速度和冷却均匀性方面也有严格的要求，冷却速度必须达到每秒30℃，且整个产品各部分的冷却速度应保持一致。

2.冲压机。

尽管热冲压所需的吨位较低，但在实际生产中，还应计算所需压力，以免压力机过载。

物料从加热炉中移出后，为了避免在空气中过快冷却，所有压力机必须具有快速的合模功能，并具有保持压力和检测温度的能力。

当物料温度低于合理的温度范围时，冲压机应能够提供警报功能，防止物料温度过低而影响产品质量。

3.加热炉。

加热炉需要配备保护气体，防止材料发生氧化反应。

由于热冲压需要将材料加热到900度以上，因此在选择加热炉时，应检查其是否具有这种加热能力。

此外，加热后，必须在高温下进行保温，防止材料在加热过程中氧化和脱碳。

另外，由于一般的热冲压使用自动装卸，因此，为了与以下工序的通常节奏一致，加热炉需要具有稳定的加热能力。

二、惠州五金冲压件加工厂为您介绍热冲压与冷冲压的区别热冲压技术在冲压加工领域，特别是高强度钢板的冲压加工中的应用正变得越来越普遍。

热冲压具有许多优势，而冷冲压无法替代这些优势。

二、液压机的选用
应以在该设备上进行的主要工艺为依据， 确保其主要参数都满足工艺要求，结合使用 条件，投资情况，制造厂情况并参考国内外 同类设备的参数和使用效果来决定。
在选用液压机时还应注意以下几个问题：
(1)关于最大偏心距
液压机的主要技术参数中，除锻造液压机外， 一般不专门列出允许的最大偏心距。但这不等 于可以在任意位置进行加载，相反，成形生产 中所用的大多数液压机如冲压液压机、塑料制 品液压机等都是按较小的偏心距甚至中心载荷 进行设计的，其承受偏心载荷的能力更差。
（0）手动液压机：用于一般压制、压装等工艺。 （1）锻造液压机：用于自由锻、钢锭开坯及金属模锻。 （2）冲压液压机：用于各种薄板、厚板的冲压。 （3）一般用途液压机：用于各种工艺，通常称为万能液压机。 （4）校正压装液压机：用于零件的校正及装配。 （5）层压液压机：用于胶合板、刨花板、纤维板及绝缘材料板 的压制。 （6）挤压液压机：用于挤压各种有色及黑色金属材料。 （7）压制液压机：用于各种粉末制品的压制成形，如粉末冶金、 人造金刚石、耐火材料的压制。 （8）打包、压块液压机：用于将金属碎屑及废料压成块。 （9）其他液压机：包括轮轴压装、冲孔等专门用途的液压机。
立柱与横梁的连接形式
（a）双螺母式（b）锥台式（c）锥台式（d）锥套式（e）锥套式
双 螺 母 式
26
双 螺 母 式
27
3） 立柱的预紧方式 注意：为什么要预紧？何处被预紧？ ● 加热预紧 过程：o 立柱、横梁安装到位；
o
o o o
内外螺母冷态拧紧；
加热立柱两端； 拧紧外螺母； 冷却后即产生很大的预紧力。
整个机身的刚性较差，受力时会产生角变形，且
机身上无导轨，运动精度较差，有时为了保证机 身有足够的强度和刚度，结构上做得比较笨重。

OP20 切边、冲孔、吊切边、整形
OP30切边、吊切边、侧翻边、冲孔、整形
二、冲压工序
冲压工艺流程图示例-F6左侧围外板
OP40 切边、冲孔、吊冲孔、吊翻边
OP50切边、冲孔、吊冲孔、吊翻边
三、冲压模具
模具在日本被誉为“进入富裕社会 的原动力”、在德国被称为“金属加工 业中的帝王”。 模具设计与制造技术水平的高低， 是衡量一个国家产品制造水平高低的重 要标志之一。
六、缺陷及分析 起皱

半径方向受拉
凸凹模R角半径过大； 压边力过小； 材料尺寸偏小； 研合不良； 定位不准； 工艺补充不合理； 拉延筋不良；
2.4翻孔
在预先冲孔的板料或半成品上或未经冲孔的板料制成竖立 的边缘。
二、冲压工序
2.5弯曲
把板料沿直线弯成各种形状，可以加工形状极为复杂的零 件。
二、冲压工序
3.冲压工艺流程图
二、冲压工序
冲压工艺流程图示例-F6左侧围外板
OP05 落料
OP10 拉延
二、冲压工序
冲压工艺流程图示例-F6左侧围外板
3.2冷轧低碳钢板
牌号
DC01 DC03 DC04 DC05
用途
一般用 冲压用 深冲用 特深冲用
DC06
超深冲用
六、缺陷及分析
常见产品缺陷
拉延缺陷 落料、冲孔、修边缺陷 翻边缺陷 翻孔缺陷 弯曲缺陷
六、缺陷及分析
常见产品缺陷
拉延缺陷：
破裂、起皱、 扭曲、回弹、 尺寸偏移、表 面拉伤、波浪、 鼓包、凹坑、 麻点等。
五、冲压材料
1.3表面质量级别分类
级别
较高级别的精整表面
代号
FB(O3)

价格相对贵。
3、热冲压装备技术
上料夹持器（Grippers）
③ 上料自动化设备
3、热冲压装备技术
上料夹持器（Grippers）
③ 上料自动化设备
配置气刀以在冲压之前清除模具上的氧化皮！
3、热冲压装备技术
④ 压机
3、热冲压装备技术
④ 压机
技术要求及其特点：
1 快速合模、成形； 2 保压淬火； 3 备有过程监控（特别是温度）； 4 自润滑材料； 5 高速液压机（兼顾一般液压机和机械压力机的优点）。 6 吨位相对较小，常用吨位800吨－1200吨。
3、热冲压装备技术
④ 压机
3、热冲压装备技术
④ 压机
采用蓄力器来提高冲压速度
3、热冲压装备技术
④ 压机
3、热冲压装备技术
④ 压机
温度检测
3、热冲压装备技术
• Minimum of leakage • Efficient oil cleaning and
cooling system • Hydraulic unit away from
目前业内更多地是采用减薄率 分析热冲压成形性！
HOT FORMING
1、热冲压零件/小总成协同设计
热冲压零件协同设计－关键要素
关键技术参数输入 不同温度、不同应变速度下的应变曲线
HOT FORMING 1、热冲压零件/小总成协同设计
热冲压零件协同设计－关键要素
CAE仿真分析、成形性评估和外形改进
优化碰撞建技术 采用更好的假人模型 系统研究热冲压零件的合理选用及其相关零件的高强化方案 达到最佳的整车性能
HOT FORMING
1、热冲压零件/小总成协同设计
宝钢每年要承担数个车型数十个热冲压零件的CAE分析，涵盖了所有典 型热冲压零件，至今已经完成200多个零件的热冲压CAE分析。具备较强 的热冲压零件/小总成的协同设计能力。

热锻液压机参数热锻液压机是一种用于金属材料热加工的专用设备，具有高压、高温、高速等特点，广泛应用于航空航天、汽车制造、机械制造等领域。

热锻液压机的参数对于设备的性能、工艺的稳定性和产品质量的影响非常重要。

本文将介绍热锻液压机的参数设计和性能优化。

一、主要参数1. 最大锻压力最大锻压力是衡量热锻液压机性能的重要指标之一，通常以MN（兆牛顿）为单位。

热锻液压机的最大锻压力需根据产品的工件尺寸、材料及锻造工艺来确定，一般需要考虑到工件的最大变形压力和后续的金属流动阻力。

2. 锻造温度范围热锻液压机的锻造温度范围对于不同金属材料的加工至关重要，通常来说，锻造温度范围应该能够满足不同金属材料的加工需求，比如碳钢、合金钢、不锈钢等。

3. 锻造速度锻造速度是指热锻液压机在工作过程中拉动锻锤或锻压机构的速度，通常以mm/s为单位。

不同的锻造工艺要求不同的锻造速度，需要根据工件的形状、大小、材料等因素来确定。

4. 工作台尺寸工作台尺寸是指热锻液压机的有效工作面积，通常以mm为单位。

工作台尺寸的大小会直接影响到工件的最大尺寸和形状，因此在设计热锻液压机时需要合理确定工作台尺寸。

5. 液压系统参数包括工作压力、油箱容积、泵的流量等参数。

热锻液压机的液压系统要能够提供稳定的液压力和流量，以保证设备在工作过程中的稳定性和可靠性。

二、性能优化1. 结构设计优化热锻液压机的结构设计应该充分考虑工件的锻造需求、设备的稳定性和可靠性，采用合理的结构设计能够提高设备的工作效率和生产效率。

2. 控制系统优化热锻液压机的控制系统应该能够实现锻造过程中的精确控制和调节，包括锻造力、速度、温度等参数的实时监测和反馈控制。

3. 能源利用优化热锻液压机在工作过程中需要大量能源，通过对能源利用的优化，包括废热回收、能量储存等技术手段，可以有效减少设备的能耗和运行成本。

4. 故障诊断与预测通过对热锻液压机设备的运行数据进行实时监测和分析，可以实现对设备运行状态的实时诊断和预测，提高设备的可靠性和维护效率。

热冲压成形中的先进加热技术及设备摘要：热冲压成形技术是汽车工业中常用的零部件加工技术，通过热冲压制造的成形件具有强度高、质量轻等特点。

由此可见，热冲压成形技术可以很好的满足新时期汽车工业对材料轻量化、高强度的技术要求，具有非常广阔的应用前景。

关键词：热冲压成形；加热技术；设备前言热冲压成形技术是一种常见的零件加工方式，尤其在汽车工业中应用最为普遍。

将材料先加热至奥氏体化状态，该状态下钢板材料的塑性较好，强度低，并且具有一定的韧性，然后使用冲压机在模具中进行冲压并淬火，获得相应形状的高强度金属零件。

通过热冲压成形技术获取高强度的冲压件来代替传统的厚钢板，不但可以有效降低零部件自身的重量，而且能大幅度地提升抗拉强度。

1热冲压技术原理热冲压技术是一种将钢板材料加热至奥氏体形态下，快速进行冲压成形，并且通过模具对零件进行淬火冷却，获得强度为1500MPa左右的马氏体成形件。

可以说热冲压技术是将钢板材料由奥氏体向马氏体转化的过程。

奥氏体（Austenite）是钢铁的一种层片状的显微组织，该状态下的钢板材料ɣ-Fe中固溶少量碳的无磁性固溶体，因此也称为沃斯田铁或者ɣ-Fe。

马氏体（Martensite）是黑色金属材料的一种组织名称，是碳在α-Fe中的过饱和固溶体。

马氏体和奥氏体的不同在于，马氏体是体心正方结构，奥氏体是面心立方结构。

奥氏体向马氏体转变仅需很少的能量，因为这种转变是无扩散位移型的，仅仅是迅速和微小的原子重排。

马氏体的密度低于奥氏体，所以转变后体积会膨胀。

相对于转变带来的体积改变，这种变化引起的切应力、拉应力更需要重视。

热冲压成形技术可以分直接冲压和间接冲压两种形式，其中直接冲压是将钢板材料加热至奥氏体后，直接传送至模具上冲压，模具表面有冷却通道，可以在钢板材料冲压的过程中进行淬火冷却，获得马氏体成形件。

间接冲压则是钢板材料先进行冷冲压，然后再加热成奥氏体进行淬火和校准，确保成形材料强度达到1500MPa的马氏体。

工 制 品 ，由 高 速 压 力 机 设 备 、精 密 冲 压
产品的主要部件 ，一 般 由０ ． １ ０ ５ ｍｍ厚铝
箔 制 成 ，其 中 典 型 的 翅 片 高 速 精 密 冲 压 生 产 技 术 概 况 是 ：翅 片 材 料 带 料 ，由 展 料 架 、过 油 装 置 、送 料 装 置 、高 速 精 密 压 力机 、大 型 精 密级 进 模 、吸 料 与集 料
高速精 密冲压生 产技 术的典 型应用
４ 年 热 处理傻 雠 ５ ４ ２ ０ ． ． ｍｅ ｔ ｏｌ ｗｏ ｒ ｋｉ ｎ ｇ ｌ ｇ ＳＯ ． ｃ ｏ ｍ
ｗｗ ￣
，
奎磊 ， 工 … 热 … 加 ～ 工
１ ｗ，
Ｐ Ｉ 高 速 精 密 冲 压
精密冲压技术的现状与前景展望
Ｐ Ｉ 高 速 精 密 冲 压
高速精密冲压技术的特点及典型应用
高速 精密冲压技 术是现 代冲压生产 的先进制造技术 ，其综合 了高速精密压 力机技术 、高速精 密冲压模具技术 、高
速 精 密 冲 压 生 产 线 技 术 、智 能 控 制 技 术
如 ｝ 、 ：
（ １ ） 电机 铁 芯 生 产
， ห้องสมุดไป่ตู้ ｌ
并 存 ，因此冲 压企 业之 间技 术
层次 各 有 不 同 。
一
、
实例
随 着 收 入 水 平
， 精
提 高 ， 人 们 对 摩
车 、汽车 产 品有 了
高 要 求 ，如 要 求 车
应具 有 舒适性 、较
的 安 全 性 、 造 形 美 又 具 特 色 等 。 这 些 要 求 促 使 摩 托 车 、 汽 车
高速 、精 密 冲 压技 术 是 顺 应

热锻液压机参数1. 引言热锻液压机是一种用于金属加工的设备，主要用于对金属材料进行热处理和塑性变形。

在热锻过程中，液压机的参数设置对最终产品的质量和性能有着重要影响。

本文将详细介绍热锻液压机的参数设置及其影响因素。

2. 热锻液压机参数2.1 锻压力热锻液压机的主要参数之一是锻压力。

它表示在热锻过程中施加在金属材料上的力大小。

锻压力的大小直接影响着金属材料的变形程度和密度。

通常情况下，较大的锻压力可以使得金属材料更好地填充模具腔体，并且可以减少氧化皮和缺陷的产生。

2.2 锻击频率锻击频率是指每分钟完成多少次完整的锤击动作。

它与液压机的工作速度有关，通常以次/分钟来表示。

较高频率的锤击可以提高生产效率，但也会增加设备损耗和能源消耗。

因此，在实际生产中需要根据具体情况进行合理的设置。

2.3 锻击速度锻击速度是指液压机锤头下降的速度。

较高的锻击速度可以增加金属材料的塑性变形能力，但过高的锻击速度可能会导致金属材料变形不均匀或产生裂纹。

因此，在设定锻击速度时需要综合考虑金属材料的性质和产品质量要求。

2.4 冷却时间热锻过程中，金属材料在受到高温和高压力作用后需要进行冷却，以固定其形状和结构。

冷却时间是指在完成一次锻打后，金属材料冷却至一定温度所需的时间。

合理设置冷却时间可以保证产品的物理性能和表面质量。

2.5 温度控制热锻过程中，金属材料需要达到一定的温度才能进行塑性变形。

液压机通过控制加热装置或加热介质来实现温度控制。

在设定温度时，需要考虑金属材料的熔点、变形温度范围以及产品质量要求。

2.6 模具参数模具是热锻液压机中起到塑性变形作用的关键部件。

模具的参数设置直接决定了产品的形状和尺寸。

常见的模具参数包括模具材料、模具温度、模具结构等。

3. 影响因素3.1 金属材料不同的金属材料在热锻过程中对液压机参数的要求有所不同。

例如，高碳钢需要较高的锻压力和温度，而铝合金则需要较低的锻击速度和温度。

3.2 产品要求不同类型和规格的产品对液压机参数有着不同的要求。

框架式液压机精度标准
框架式液压机的精度标准通常包括以下几个方面：
1. 加工尺寸精度：指液压机在加工工件尺寸方面的精度要求。

一般是以加工尺寸的公差范围来衡量，如对于加工长度为
100mm的工件，公差要求为±0.05mm。

2. 冲床平直度：指液压机的冲床平面与工作台平面的平直度要求。

平直度是指工作台表面与冲床表面之间的垂直度，一般要求误差在0.02mm以内。

3. 冲床平行度：指液压机的冲床平面与工作台平面的平行度要求。

平行度是指冲床表面与工作台表面之间的平行度，一般要求误差在0.02mm以内。

4. 冲床垂直度：指液压机的冲床表面与工作台表面的垂直度要求。

垂直度是指冲床表面与工作台表面之间的垂直度，一般要求误差在0.02mm以内。

5. 机械回程精度：指液压机在机械回程过程中的精度要求。

回程精度是指液压机在回程时，冲程终点与回程位置的偏差，一般要求偏差在0.02mm以内。

6. 冲床冲击力精度：指液压机在冲击过程中的冲击力精度要求。

冲击力精度是指液压机在冲击过程中的冲击力与设定值之间的偏差，一般要求偏差在±5%以内。

这些精度标准可以根据具体的液压机型号和使用要求来确定，不同的液压机型号和应用领域可能会有不同的精度标准要求。
