塑料成型工艺与模具设计课程介绍塑料成型工艺与模具设计是当今制造工业中的重要课程之一。
它涉及到了制造工艺、机械设计、材料科学等多个领域,非常具有实用性。
本文就塑料成型工艺与模具设计这门课程进行介绍。
一、课程概述塑料成型工艺与模具设计课程是介绍塑料成型工艺技术和模具设计原理的一门专业选修课。
课程内容主要包括塑料成型工艺基本知识、模具设计流程、常用塑料材料、模具制造、模具CAD/CAM基础等。
二、课程内容1. 塑料成型工艺基本知识介绍塑料成型工艺的基本知识,如注塑成型、挤出成型、吹塑成型、压延成型、吸塑成型等,学生将通过理论学习和实际操作,了解塑料成型工艺的工作原理、过程和设备;2. 模具设计流程介绍模具设计的基本流程,如从构思到成品,经过CAD绘制、CAM编程、数控加工、装配等环节。
3. 常用塑料材料学习常用塑料材料的特性和用途,如ABS、PC、PMMA、PP等,以及不同种类塑料与成型工艺的关系,可以帮助学生设计出更加适合的模具。
4. 模具制造本章节主要介绍模具制造的相关技术和要点,包括切削与成型、模具金属材料的选择、精度与表面质量的控制等,并结合示例进行讲解。
5. 模具CAD/CAM基础介绍模具CAD设计与CAM编程基础知识,以及UG、Solidworks等软件的使用方法。
三、实践教学本课程强调实践教学,通过仿真模拟和实物操作等多种方式,帮助学生深入了解和掌握塑料成型工艺与模具设计的相关知识。
1. 设计实践引导学生进行模具设计实践,通过实际操作,让学生更加深入地了解模具设计过程中的相关问题和注意事项,并提高学生的实际操作技能;2. 生产工艺实践引导学生进行生产工艺实践,通过生产过程中的实际操作,让学生对塑料成型工艺的过程、设备和处理技术有更加深刻的认识。
四、应用前景塑料成型工艺与模具设计是当今制造工业中非常重要的技术之一,相关应用领域广泛,例如家电、汽车、医疗器械等。
通过学习塑料成型工艺与模具设计课程,能够帮助学生更加深入地了解行业的现状与未来发展趋势,有利于提升其就业竞争力。
塑料成型工艺及模具设计
其中,注射成型是最常用的一种塑料成型工艺。
其基本步骤是将塑料颗粒加热熔化后,通过射杆注入到模具腔中,经过一定的冷却时间后,打开模具腔,取出成品。
注射成型具有成型速度快、产品质量高等优点,广泛应用于塑料制品的生产中。
在进行塑料成型之前,需要设计和制造适合的模具。
模具设计的主要目标是确保产品的形状、尺寸和质量的精度,同时提高生产效率和降低成本。
模具设计要考虑以下几个方面:
1.塑料成型工艺:不同的塑料成型工艺对模具的要求不同,需要根据具体的工艺选择合适的模具结构和材料。
2.产品设计:模具设计要基于产品的设计要求进行,确保产品能够被顺利地填充到模具中,并保证成型后的产品质量。
3.模具结构:模具的结构要简单、易于制造和维修,并能够适应长时间的生产运行。
4.流道设计:模具的流道是将熔融的塑料引导到模具腔中的通道,流道设计的合理与否将直接影响成型产品的质量和成型周期。
5.冷却系统:冷却系统的设计要确保塑料在充满整个模具腔的过程中能够快速冷却,以便更快地脱模。
6.凸凹模的设计:凸模和凹模是塑料成型中最基本的组成部分,需要根据产品的形状设计合适的凸凹模。
7.模具材料:模具材料的选择要基于塑料的性质和生产要求,常用的模具材料有金属、塑料和复合材料等。
总之,塑料成型工艺及模具设计是塑料制品生产中不可或缺的环节。
科学合理地选择塑料成型工艺和设计模具,能够提高产品的质量和生产效率,推动塑料制品工业的发展。
《塑料成型工艺及模具设计》课程标准一、课程定位本课程是模具设计与制造专业的主要专业课之一,也是模具设计与制造专业的核心课程之一。
本课程是在前序机械类课程:机械制图、公差配合与技术测量、机械基础学习基础上,以塑料模具为典型对象,为完成在实际岗位中对塑料模具设计的真实应用为目的的综合性、应用性的复合型课程。
为学生后续职业生存合发展奠定职业基础,是养成良好职业素养合严谨工作作风的整体能力的必须环节。
二、培养目标通过本课程的学习,使学生能运用课程的基本原理和方法,具备设计中等复杂程度的注塑模具的能力。
1.能力目标(1)模具工艺编制人员,具备分析塑料产品的工艺性,并能找出工艺难点,提出解决方法的能力;能编制常用的注塑成型工艺条件。
(2)模具设备维修人员,能选择合适的成型设备。
(3)模具设计人员,掌握塑料模具常用的几种分类和典型塑料模具结构,具备读图能力;能根据产品确定塑料模具的结构方案;能独立设计中等程度的注塑模具。
(4)模具钳工,能独立拆装简单的注射模具2.知识目标(1)了解塑料的物理性能、流动特性,成型过程中的物理、化学变化情况。
(2)掌握塑料的组成、分类以及常用塑料的特性。
(3)了解塑料成型的基本原理和工艺特点,正确分析成型工艺对模具的要求。
(4)掌握注塑成型设备对注射模具的要求(4)掌握常用注射模具的结构特点及相关零件的设计计算方法。
(6)掌握注射模具拆装的基本常识。
掌握注射模具基本零件的英文专业词汇。
3.其他目标(1)自我学习和信息获取能力——利用书籍或网络获得相关信息。
(2)使用工具能力。
(3)与人协作能力——互相帮助、共同学习、共同达到目标。
三、课程设计1.设计思想(1)坚持以高职教育培养目标为依据,基于本课程在模具制造类专业知识、能力构筑中的位置及这门技术的特点,突出应用能力和综合素质培养,充分注意“教、学、做”三结合。
(2)符合学生的认识过程和接受能力,遵循由浅入深、由易到难、循序渐进的原则。
塑料成型工艺与模具设计塑料是一种广泛应用于各种工业领域的材料,如塑料制品、汽车零部件、家用电器等。
要生产高质量的塑料制品需要掌握塑料成型工艺与模具设计。
1. 塑料成型工艺塑料成型工艺是将熔化的塑料通过模具加工成制品的过程。
常用的塑料成型工艺有注塑成型、挤出成型、吹塑成型、压缩成型等。
1.1 注塑成型注塑成型是指将熔化的塑料加入注塑机的料斗,并经过高压注入到模具中形成成品。
注塑机主要由三个部分组成:进料口、注射器和模具。
注塑成型工艺适用于制造大批量,外形复杂的制品,例如手机外壳、键盘等。
1.2 挤出成型挤出成型是将熔化的塑料通过特殊的挤出机械,经过模头挤出,形成长条状塑料制品。
该成型工艺适用于制造管道、线缆、塑料块等制品。
1.3 吹塑成型吹塑成型是指将熔化的塑料通过吹塑机械,吹入气压模具中进行成型。
该成型工艺适用于制造各种形状的塑料瓶、塑料桶等中空制品。
1.4 压缩成型压缩成型是将熔化的塑料放入模具中,然后加热模具,使塑料成型。
该成型工艺适用于制造薄壁制品、电缆附件、电器配件等制品。
2. 模具设计模具设计是指根据塑料制品的形状、尺寸和用途,设计适合的模具。
模具由注塑模具、挤出模具、吹塑模具、压缩模具等不同类型组成。
2.1 注塑模具设计注塑模具是一种用于注塑成型的专用模具。
注塑模具设计时需要根据制品的尺寸、形状、壁厚和材质选择合适的模具材料和型号。
设计时需要考虑到模具的结构合理性、模具的冷却方式以及模具动力系统和操作系统的设计等方面。
2.2 挤出模具设计挤出模具是挤出成型必须的一种模具。
挤出模具设计时需要考虑到制品的形状、尺寸和挤出机的性能等因素。
挤出模具还需要考虑到挤出头和模头的结构以及设计选材等。
2.3 吹塑模具设计吹塑模具是吹塑成型必须的一种模具。
吹塑模具设计时需要考虑到制品的形状、尺寸、厚度、重量等因素。
同时还需要考虑到吹出模具的形状、结构和材质等。
2.4 压缩模具设计压缩模具是压缩成型必须的一种模具。
1名词解释1.注射成型:将粒状或粉状塑料从注射机的料斗送入高温的料筒内加热熔融塑化,使其成为粘流态熔体,然后在注射机柱塞或螺杆的高压推动下,以很大的流速通过喷嘴,注入模具型腔,经一定时间的保压冷却定型后,开启模具便可从型腔中脱出具有一定形状和尺寸塑料制件的成型方法,主要用于成型热塑性塑料件2.压缩成型:将粉状、粒状等的热固性塑料原料直接加入敞开的模具加料室内,然后在加热和加压的作用下,使塑料熔融充满型腔,并发生交联固化反应,硬化定型形成塑件,主要用于成型热固性塑料件3.压注成型:压注成型又称传递成型,其成型原理如图所示,先将固态成型物料加入加料腔内,使其受热软化转变为粘流态,并在压力机柱塞压力作用下,经过浇注系统充满型腔,塑料在型腔内继续受热受压,产生交联反应而固化定型4.挤出成型:挤出成型是将颗粒状塑料加入挤出机料筒内,经外部加热和料筒内螺杆机械作用而熔融成粘流态,并借助螺杆的旋转推进力使熔料通过机头里具有一定形状的孔道(口模),成为截面与口模形状相仿的连续体,经冷却凝固则得连续的塑料型材制品。
5.中空吹塑成型:将挤出或注射出来的熔融状态的管状坯料置于模具型腔内,借助压缩空气使管坯膨胀贴紧于模具型腔壁上,冷硬后获得中空塑件,这种成型方法称中空吹塑成型。
6.塑料:以高分子合成树脂为主要成份、在一定温度和压力下具有塑性和流动性,可被塑制成一定形状,且在一定条件下保持形状不变的材料。
7.热塑性塑料:具有线型分子链成支架型结构加热变软,冷却固化可逆的塑料。
8.热固性塑料:具有网状分子链结构加热软化,固化后不可逆。
9.塑化压力(背压)指螺杆式注射成型时,螺杆头部熔体在螺杆转动后退时所受到的阻力。
(背压一般不大于2MPa )10.注射压力:注射压力是指柱塞或螺杆顶部对塑料熔体所施加的压力。
11.保压压力型腔充满后,注射压力的作用在于对模内熔体的压实,此时的注射压力也可称为保压压力。
12.型腔压力型腔压力是注射压力在经过注射机喷嘴、模具的流道、浇口等的压力损失后,作用在型腔单位面积上的压力。
《塑料成型工艺与模具设计》课程教学大纲课程代号:ABJD0708课程中文名称:塑料成型工艺与模具设计课程英文名称:Thep1astictechno1ogyofmou1danddesignofmou1d课程类型:选修课程学分数:3学分课程学时数:48学时授课对象:材料成型与控制工程专业本课程的前导课程:画法几何及工程制图、材料力学、金属学及热处理、机械制造技术基础等课程。
一、课程简介《塑料成型工艺与模具设计》课程是材料成型与控制专业的一门专业必修课,是主干课之一。
主要研究塑料的成型工艺及其模具设计的一般理性知识,重点掌握注射成型的设计计算方法,达到能独立设计中等复杂程度塑料模具的能力,对气辅注射成型、精密注射模具设计、热流道模具设计等基本知识有所了解。
通过对本课程的学习,使学生掌握塑料的组成及特性,塑料成型工艺的特点,塑料制品结构设计,各种塑料模具的结构、设计原理和设计方法,了解模具制造技术的现状及发展趋势,为学生以后从事有关模具设计打下必要的基础。
二、教学基本内容和要求绪论课程教学内容:塑料及塑料工业的发展、塑料成型在在工业生产中的重要性、塑料模具的分类;塑料成型技术的现状与发展趋势;本课程的任务和学习方法。
课程的重点、难点:本章重点是塑料成型在在工业生产中的重要性、模具与塑料模具的概念;本章难点是模具CAD/CAE/CAM及塑料模标准化的理解。
课程教学要求:了解国内外塑料工业的发展概况;了解塑料成型在在工业生产中的重要性;理解本课程的性质和任务。
第1章高分子聚合物结构特点与性能课程教学内容:树脂与高聚物、聚合物的分子结构特点、高聚物的热力学性能及成型过程中的变化、塑料流变学、塑料粘度的调节、分子定向与定向作用。
课程的重点、难点:本章重点是高聚物的热力学性能及成型过程中的变化、高聚物的结晶、取向、降解的影响;本章难点是结晶、取向、降解的概念的理解。
课程教学要求:掌握树脂与塑料的概念;了解高分子与低分子的区别;掌握高聚物的分子结构与特性;理解结晶与非结晶的区别;掌握高聚物的热力学性能;了解高聚物的加工工艺性能;理解高聚物的结晶、取向、降解的概念。

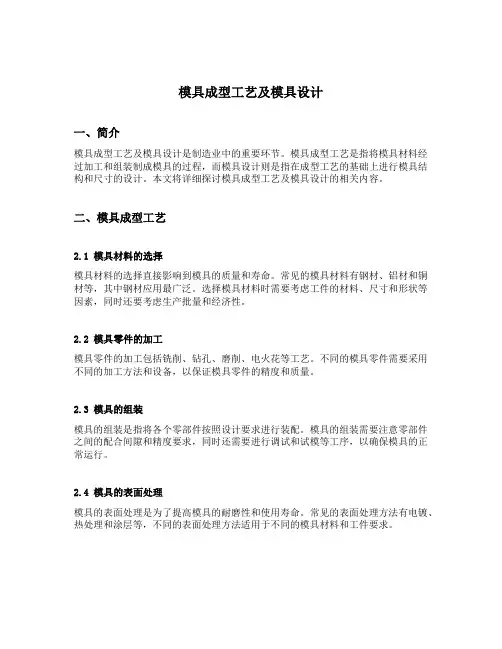

模具成型工艺及模具设计一、简介模具成型工艺及模具设计是制造业中的重要环节。
模具成型工艺是指将模具材料经过加工和组装制成模具的过程,而模具设计则是指在成型工艺的基础上进行模具结构和尺寸的设计。
本文将详细探讨模具成型工艺及模具设计的相关内容。
二、模具成型工艺2.1 模具材料的选择模具材料的选择直接影响到模具的质量和寿命。
常见的模具材料有钢材、铝材和铜材等,其中钢材应用最广泛。
选择模具材料时需要考虑工件的材料、尺寸和形状等因素,同时还要考虑生产批量和经济性。
2.2 模具零件的加工模具零件的加工包括铣削、钻孔、磨削、电火花等工艺。
不同的模具零件需要采用不同的加工方法和设备,以保证模具零件的精度和质量。
2.3 模具的组装模具的组装是指将各个零部件按照设计要求进行装配。
模具的组装需要注意零部件之间的配合间隙和精度要求,同时还需要进行调试和试模等工序,以确保模具的正常运行。
2.4 模具的表面处理模具的表面处理是为了提高模具的耐磨性和使用寿命。
常见的表面处理方法有电镀、热处理和涂层等,不同的表面处理方法适用于不同的模具材料和工件要求。
三、模具设计3.1 模具结构设计模具结构设计是指按照工件的形状和工艺要求确定模具的结构。
模具结构设计需要考虑模具的分型、脱模、冷却和通气等要求,同时还要考虑模具的强度和刚度等因素。
3.2 模具尺寸设计模具尺寸设计是指确定模具的尺寸和公差要求。
模具尺寸设计需要根据工件的尺寸和公差要求确定模具的尺寸,并考虑模具的加工精度和装配要求。
3.3 模具零件的选择模具零件的选择需要根据模具的结构和功能要求进行选型。
常见的模具零件有导柱、导套、滑块和弹簧等,选择合适的模具零件可以提高模具的精度和稳定性。
3.4 模具的可维护性设计模具的可维护性设计是指在模具设计中考虑维修和保养的方便性。
合理的模具结构和零件选型可以降低模具的维护成本和停机时间,提高生产效率。
四、总结模具成型工艺及模具设计是制造业中的关键环节。
压铸成型工艺与模具设计压铸成型工艺是一种常用的金属成型工艺,它通过将熔融金属注入金属模具中进行快速凝固,从而获得所需形状的零件。
而模具设计则是压铸成型工艺中至关重要的一环,它直接影响到产品的质量和生产效率。
本文将分别介绍压铸成型工艺和模具设计的相关内容。
一、压铸成型工艺压铸成型工艺是一种通过将熔融金属注入模具中来制造零件的工艺。
它适用于制造复杂形状的零件,且具有高精度和高表面质量的特点。
压铸成型工艺的主要步骤包括模具准备、熔融金属注入、冷却固化、模具开启和零件脱模等。
模具准备是压铸成型工艺的第一步,它包括模具设计、模具制造和模具调试等环节。
模具设计是模具制造的基础,它需要考虑零件的形状、尺寸、结构和配位等因素,以确保零件的质量和生产效率。
模具制造是根据模具设计图纸制造模具的过程,它包括材料选择、数控加工、装配和热处理等环节。
模具调试是在模具制造完成后对模具进行测试和调整,以确保模具能够正常使用。
熔融金属注入是压铸成型工艺的核心步骤,它需要将预先加热的金属材料注入到模具中,并在一定的压力下进行填充。
填充过程中,金属材料会迅速凝固并形成所需的零件形状。
冷却固化是指在注入完成后,待凝固的金属材料需要在模具中进行一定的冷却时间,以确保零件的质量。
模具开启是指在冷却固化完成后,将模具开启,并将形成的零件从模具中取出。
零件脱模是指将零件从模具中取出的过程,通常需要使用专用的工具。
二、模具设计模具设计是压铸成型工艺中至关重要的一环,它直接影响到产品的质量和生产效率。
模具设计的主要目标是实现零件的准确成型和高效生产。
模具设计需要考虑以下几个方面的因素。
模具设计需要考虑零件的形状和尺寸。
根据零件的形状和尺寸,确定模具的结构和形状,以确保零件能够准确地成型。
同时,还需要考虑到零件的配位和装配要求,以便在成型过程中能够满足零件的功能需求。
模具设计需要考虑材料的选择和加工工艺。
根据零件的材料和加工要求,选择合适的模具材料,并确定相应的加工工艺。
塑料成型工艺及模具设计塑料成型是一种通过模具设计和加工塑料制品的工艺。
塑料成型工艺主要包括注塑成型、吹塑成型和挤塑成型。
注塑成型是最常见的塑料成型工艺之一。
该工艺首先将选定的塑料颗粒加热熔化,然后将熔融的塑料注入一个模具中。
模具通常由两个部分组成,分别是一个固定模具和一个活动模具。
熔融的塑料在模具中冷却和固化后,活动模具打开,成品塑料制品从中取出。
注塑成型工艺具有制品尺寸稳定、生产效率高和适合大批量生产等优势。
吹塑成型是另一种常用的塑料成型工艺。
它主要用于制作一些中空或异型制品,如瓶子或塑料容器等。
吹塑成型的过程通常分为两个步骤:首先是挤出成型,将熔融的塑料通过挤出机挤出成一个长管状;然后是吹塑成型,将挤出成的塑料管放入一个气压模具中,通过内部气压逐渐将塑料推向模具壁上,使其与模具壁接触并冷却固化。
吹塑成型工艺具有成本低、生产效率高和对模具要求较低的优点。
挤塑成型是将熔融的塑料通过挤出机挤出成所需形状的工艺。
挤塑成型通常适用于制造长条状、薄壁制品,如塑料管、塑料板材等。
挤塑成型的过程分为三个步骤:首先是塑料熔化和挤出,将塑料颗粒加热熔化后,通过挤出机将其挤出成所需形状;然后是冷却固化,将挤出的塑料通过水冷却,使其迅速固化;最后是切割和整形,将挤出的塑料制品切割成所需长度,并进行整形和修整。
挤塑成型工艺具有生产效率高、成本低和适合大批量生产的特点。
在塑料成型过程中,模具设计起着非常重要的作用。
模具的设计需要考虑到塑料制品的形状和尺寸要求,以及生产效率和成本等因素。
模具通常由若干个零部件组成,包括固定模具、活动模具和模具芯等。
模具的设计需要考虑到注塑或吹塑成型过程中的塑料流动、冷却和固化等因素,以保证制品的质量和尺寸稳定。
总而言之,塑料成型是一种常见的制造工艺,通过模具设计和制造塑料制品。
不同的塑料成型工艺具有不同的特点和优势,可以根据制品需求选择合适的成型工艺。
模具设计是塑料成型过程中的关键要素,需要综合考虑多种因素,以满足制品质量、生产效率和成本的要求。
模具设计与制造专业课程标准《塑料成型工艺与模具设计》课程标准1前言1.1课程基本信息本课程总课时数为90学时,学分6。
适用于3年制高职模具设计与制造专业学生。
1.2课程性质本课程是高等职业学院模具设计与制造专业的一门专业核心课程,为必修课程。
本课程主要任务是:培养学生掌握塑料模塑工艺、塑料成型模具等基本知识。
了解塑料成型机械应用的基本知识。
具备塑料模塑工艺分析的能力,具备塑料模塑工艺规程的实施能力,具备设计中等复杂成型模具的能力,为在实际生产中解决模具设计与制造技术方面的实际问题打下必须的基础。
1.3设计思路本课程遵循学生职业能力培养的基本规律,以模具设计流程为导向,按照模具设计实际工作流程序化教学内容,重构工作过程知识结构体系。
通过任务驱动教学单元,使工作过程中知识与设计流程紧密结合,在学习工作过程知识的同时设计技能也得到同步的训练。
教材内容遵循最新国家标准,并融入《模具设计师》职业标准所要求知识技能,强调“策略性知识”在任务实施、设计优化中的应用,同时引入模具行业新技术、新工艺,与行业发展紧密接轨,拓展教学内容的深度和广度,培养优秀高端技能型人才。
本课程共分安排5项目。
项目一为认识塑料及塑料成型,为后续项目设计打好基础;项目二通过选择与分析塑料原料、确定塑料成型方式及工艺过程、分析塑件结构工艺性、成型设备的选择、编制塑件成型工艺参数5个任务的训练,培养学生塑料成型工艺设计的能力;项目三通过确定分型面和设计浇注系统、设计成型零件设计、选用模具结构类型及模架,设计调温系统、推出机构、侧向分型抽芯机构和模具工程图绘制7个任务的训练,培养学生注射模具结构设计、优化的能力,完成注射模具的设计工作过程进行完整训练;项目四部分对压缩、压注成型工艺的确定及模具结构设计进行较为详细的介绍,同时对于其他塑料成型方法及模具设计也做了相应介绍;项目五通过塑料模具课程设计对全书学习内容进行全面训练,引导学生将所学的知识、掌握得技能与企业实际工作零距离对接。
注塑成型工艺与模具设计注塑成型工艺是一种常用的塑料制造工艺,它通过将熔化的塑料材料注入模具中,使其冷却固化成型。
在注塑成型过程中,模具设计起着至关重要的作用,决定了最终产品的质量和性能。
本文将深入探讨注塑成型工艺与模具设计的相关内容。
注塑成型工艺包括了几个重要的步骤。
首先是原料的预处理,包括干燥和混合。
塑料材料在加工前需要进行干燥处理,以去除其中的湿气,以免对成型质量产生不良影响。
然后是熔化注塑,将预处理好的塑料材料加热至熔化状态,再通过注射机将熔化的塑料注入模具中。
接下来是冷却固化,注塑模具中的塑料在注射后会迅速冷却固化,形成所需的产品形状。
最后是脱模,将冷却固化的产品从模具中取出。
在注塑成型过程中,模具设计起着决定性的作用。
一个好的模具设计能够保证产品的尺寸精度、表面质量和结构完整性。
首先,模具设计要考虑产品的形状和尺寸要求,合理确定模具的结构和尺寸。
其次,模具设计要考虑产品的注塑工艺特点,确定合适的冷却系统和排气系统,以保证产品的质量和生产效率。
此外,模具设计还要考虑产品的脱模性能,即产品能否顺利脱离模具。
因此,在模具设计中,需要合理选择脱模斜度和表面处理方式,以减少脱模力和提高脱模效果。
注塑成型工艺与模具设计的关键在于如何解决塑料熔体的流动和冷却问题。
在注塑过程中,塑料熔体需要通过射嘴进入模具腔道,充填整个模具腔道,并冷却固化成型。
因此,流道设计是模具设计中的重要环节。
流道的设计要尽可能地短小粗大,以降低熔体的流动阻力和热损失。
同时,流道的位置和形状也要合理选择,以保证熔体在模具中的均匀充填和冷却。
在模具设计中,还需要考虑产品的浇口和排气系统。
浇口是塑料熔体进入模具腔道的通道,其位置和形状直接影响着熔体的充填情况和产品的质量。
排气系统是将模具腔道中的空气排出的通道,其位置和形状决定了空气是否能够有效排除,避免产生气泡和缺陷。
除了流道、浇口和排气系统的设计,模具设计中还需考虑产品的冷却系统。
冲压成型工艺及模具设计冲压成型工艺是指将金属板材用模具进行冲压加工的技术方法。
它广泛应用于金属制品的生产中,包括汽车制造、电子设备、家电等领域。
模具设计是冲压成型工艺中至关重要的一环,决定着产品的质量和生产效率。
下面将从冲压成型工艺和模具设计两个方面进行详细介绍。
首先是料材的切割。
冲压成型工艺通常使用金属板材作为原料,根据产品的要求选择合适的板材。
然后使用切割机器对板材进行切割,制作成适当大小的料片。
然后是料片的装配。
根据产品的设计要求,将多个料片按照一定顺序进行装配和堆叠,形成模具中所需的材料堆叠结构。
这个过程需要根据产品的几何形状和结构来确定材料的堆叠方式,以保证压制后的产品具有所需的几何尺寸和形状。
接下来是模具的闭合。
将料片放置在上模和下模之间,然后通过液压或机械力将模具闭合,固定住料片。
模具的闭合过程需要保证模具的高度和位置的准确性,以及适当的闭合力,以确保冲压过程中的稳定性和精度。
然后是冲压过程。
在模具闭合后,通过液压或机械力作用于上模和下模,将料片按照模具的设计形状进行冲压加工。
这个过程中需要控制冲床的运动和力度,以确保冲压的准确性和稳定性。
同时,还需要考虑材料的强度和延展性,以避免因过大的冲压力度导致材料断裂或撕裂。
最后是产品的接收。
冲压过程完成后,要将冲制好的产品从模具中取出。
通常使用抓取装置将产品取出,并送到下一道工序进行后续加工或组装。
模具设计是冲压成型工艺中非常关键的环节。
优秀的模具设计能够提高产品的质量和生产效率。
模具设计的主要内容包括模具结构设计、模具零部件设计和模具制造工艺设计。
首先是模具结构设计。
模具结构设计是根据产品的几何形状和结构要求,确定上模和下模的结构形式和尺寸。
这需要考虑到产品的形状、尺寸、厚度以及冲压力度等因素。
同时,还需要考虑模具的开合方式、料片的装配方式和模具的排胚方式等因素。
然后是模具零部件设计。
模具零部件设计包括上模和下模的组成部分、导向机构、传动机构等。
塑料成型工艺与模具设计课程设计塑料成型工艺与模具设计是现代工程技术中的重要课程之一,本文将对该课程进行设计和介绍。
塑料成型工艺是将塑料原料通过一系列加热、压力和冷却等工艺步骤,使其变形为所需形状的过程。
而模具设计则是设计制造用于塑料成型的模具,确保塑料制品的质量和精度。
在塑料成型工艺中,最常用的方法包括注塑成型、挤出成型、吹塑成型、压塑成型等。
注塑成型是将熔化的塑料注入到模具中,通过冷却固化后取出塑料制品的方法。
挤出成型是将塑料材料通过挤出机加热熔化,然后通过模具的挤出口挤出成型。
吹塑成型是将熔化的塑料通过空气压力吹塑成型。
压塑成型是将熔化的塑料放置在模具中,然后通过压力使其成型。
在模具设计中,需要考虑塑料制品的形状、尺寸、结构等因素,以及模具的材料、制造工艺等因素。
模具设计的关键是确定模具的结构和尺寸,以确保塑料制品的质量和精度。
模具设计中常用的软件包括CAD、UG、Pro/E等,通过这些软件可以进行模具的三维建模和模具结构的分析。
在课程设计中,可以分为理论教学和实践操作两个部分。
理论教学部分可以包括塑料成型工艺的原理和分类、模具设计的基本概念和方法等内容。
实践操作部分可以包括模具设计软件的使用、模具制造工艺的学习和实践等内容。
学生可以通过实践操作,深入理解塑料成型工艺和模具设计的原理和方法。
在课程设计中,可以设置一些实例和案例,让学生进行实际操作和设计。
例如,可以设计一个注塑成型的塑料制品,要求学生根据给定的形状和尺寸,设计出合适的模具,并使用模具设计软件进行三维建模和结构分析。
然后,学生可以通过实际操作,制造出该塑料制品,并对其进行质量和精度的检测。
通过塑料成型工艺与模具设计课程的学习,学生可以获得塑料成型工艺和模具设计的基本知识和技能。
这对于他们未来从事塑料制品设计、制造和质量控制等工作具有重要意义。
同时,这门课程也为学生提供了动手能力和创新思维的锻炼机会。
塑料成型工艺与模具设计是一门重要的工程技术课程,通过学习和实践,可以使学生掌握塑料成型工艺和模具设计的基本原理和方法,培养学生的动手能力和创新思维。
